TCL空气能热水器家用圆形分体机通用电控说明书
天普空气能热水器说明书
天普空气能热水器说明书

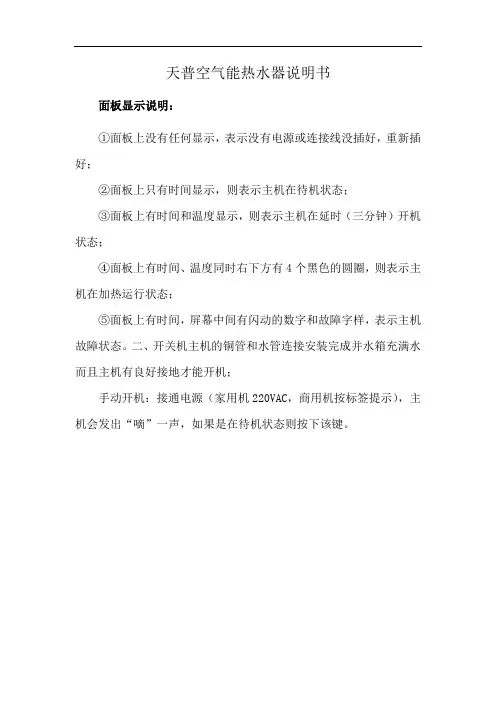

面板显示说明:
①面板上没有任何显示,表示没有电源或连接线没插好,重新插好;
②面板上只有时间显示,则表示主机在待机状态;
③面板上有时间和温度显示,则表示主机在延时(三分钟)开机状态;
④面板上有时间、温度同时右下方有4个黑色的圆圈,则表示主机在加热运行状态;
⑤面板上有时间,屏幕中间有闪动的数字和故障字样,表示主机故障状态。
二、开关机主机的铜管和水管连接安装完成并水箱充满水而且主机有良好接地才能开机;
手动开机:接通电源(家用机220VAC,商用机按标签提示),主机会发出“嘀”一声,如果是在待机状态则按下该键。
空气源热泵热水机组应用手册
空气源热泵热水机组应用手册高温直热循环式热水机:本文以美的空气源热泵热水机组为例。
一般机组外观及组成:随机附件:安装空间:在安装时,请确保留下足够的维修及进风空间(如下图)。
注:机组顶部出风口严禁被档住,上方有障碍物时,请离机组上方2000mm以上。
单台机组连接示意图:各用途水泵均要有备用泵。
安装说明:1.进水管上一定要安装Y型过滤器:有的机组出厂时随机配带了一个DN25的黄铜Y型过滤器,滤网目数为60目,一定要求安装在机组的进水管上,且安装在最靠近机组的位置。
不安装此过滤器有可能会脏堵掉机组里面的过滤器及高精度温水阀。
脏堵后清洗很麻烦,所以强烈要求必须在机组前安装此过滤器。
有的机组内部已装Y型过滤器。
2.冷水增压泵扬程及流量的选择:当自来水压不足0.25MPa时,需安装冷水增压泵,为了保证机组进水压力及机组管道的阻力及机组内部阀门、过滤器及板式换热器的阻力,要求水箱与主机同层安装的工程上,水泵的额定扬程必须30m以上。
低扬程的水泵极易造成机组出水温度过高,出现高压保护。
3.循环水泵扬程及流量的选择:循环水泵要求大流量,水箱与机组同层安装,水泵额定扬程10m 以上。
水箱接口制作:水位安装:当机组配带的水位开关连接线不够长时,可现场加长连接线,各水位正确对应。
水箱温度传感器安装:水箱温度传感器不能直接置于水中,以免损坏。
位置接近热水供应管。
电气接线:电控盒接线示意图:两台机组并联电气控制原理图:热泵外围控制都与主机相连。
从机不控制。
机组内部接线原理图:以某美的RSJ机型为例。
机组调试与使用:冷水增压水泵排空及冷水管道排污:设置运行参数(略)开机启动顺序如下:机组自动停机说明:当水箱中的水已经到达设定水位时,同时线控器上水位显示到达设定水位,热泵机组停止运行,水泵延时30s关闭。
此为直热式制热水停止(水满后满足循环条件也会停机)。
机组一直检测水箱中水温,当水箱水温低于循环设定温度且满足停机3分钟后,启动循环制热水功能。
电热水器操作说明书
设备操作说明书
第 1 页 共 2页
设备名称 电热水器 设备功能 供应热水 文件编号 设备型号
DSZF-50
厂 商
华时雅
版 本
B0
一﹑各部件名称(附图)
名称﹕1﹑电源开关 2﹑温度设置 3﹑封头 4﹑保温指示灯 5﹑外壳 6﹑温度显示 7﹑排污垢 8﹑冷水进水管 9﹑热水出水管 二﹑使用方法
2.1 电热水器安装完毕后﹐进水口保持常通﹐打开混水阀热水出口﹐给热水器注水﹐待喷头喷出水时﹐表示热水器已注满水﹔再将混水阀手柄沿逆时针方向调至极限位置﹐停止给热水器注水﹐插上电源接通开关﹐热水器电源指示灯亮。
2.2 依据需加热水温转动控温器旋钮﹐旋钮标记指向低中高温档﹐由低到高在35℃~75℃温度范围内可无级选用加热温度﹐在加热状态下加热指示灯会亮﹐通常情况下应将旋钮处于高温位置。
2.3 本机可自动控温﹐当温度达到设定温度时会自动断电﹐保温指示灯亮。
当水温下降到一定温度时(通常比设定温度低3-5℃左右)会自动接通电源﹐继续加热﹐保温指示灯熄灭。
核 准 审 核 制 作 日 期
5
2
1
3
4
6
7 8 9
设备操作说明书
第 2 页共2 页。
空气能热水器使用说明书
空气能热水器使用说明书空气能热水器是将饮用水加热至高温度的一款设备。
本文档将为您提供空气能热水器的使用说明,帮助您更好地了解和使用空气能热水器。
1. 安装1.1 地点选择安装地点应在通风、干燥处,不致有暴雨、台风、洪水等灾害威胁的地方。
另外,请确保安装地面平整、牢固、不要有倾斜。
同时,设备周围应该空出足够的空间以便日后的维护和保养操作。
1.2 钻孔选择合适位置后,需要对墙壁进行钻孔操作。
在此之前,请确认好水管的位置和长度,敲打或者钻孔时,请注意避开水管位置,以免损坏水管。
1.3 固定支架选取合适的固定支架,注意选取固定螺丝与设备的配合块,这样可以确保设备固定稳定。
设备固定螺丝需要使用干净的环保螺丝。
2. 操作与使用2.1 开机安装完成后,按下设备的电源开关,可以听到启动音。
在冬天或者寒冷季节,设备在启动时会产生雾气,请不要惊慌,这是正常现象。
同时,在设备启动过程中,请不要向设备放置任何外界物品。
2.2 读取数字屏幕设备屏幕能够实时反馈热水器的状态和信息。
数字屏幕会显示实时的水温、设备运行状态等信息等信息。
当屏幕上出现告警信息时,需要及时维修。
请阅读设备说明书,以了解各个告警信息的定义和解决方法。
在设备操作过程中,保持屏幕干净整洁。
2.3 设置水温设置水温需要通过设备的控制面板实现。
我们可以通过控制面板将设备的水温设置到合适的温度。
设备默认温度为50℃,此温度能够满足一般生活所需。
对于特殊用途,请参照设备使用说明书进行设置。
当设备出现温度不够的状况时,我们可以通过微调设备调整水温。
请不要将热水器调整至过高的温度,过高的温度可能会导致烫伤或者其他安全问题。
2.4 使用热水当设备已经正常启动后,我们可以通过打开水龙头开始使用热水了。
请注意,初次开启水龙头时,需要排水一段时间。
在设备顺利运行过程中,我们需要定期清洗设备,以保证设备的正常运行。
当设备运行时间较长时,累积的灰尘和水垢可能会影响设备的效能。
2.5 关机当您需要关闭电源时,可以通过按下关机按钮完成关机操作。
空气源热泵热水系统的简易操作指南
欢迎阅读空气源热泵热水系统的简易操作指南一、热水系统的水温设置? 加热设备(可视作热交换器或热储水箱)出水口的水温,一般的设置温度为不低于55℃ 。
热水保温水箱的温度一般的设置温度为不低于50℃。
为了降低能耗,热水系统可根据实际使用需要和季节情况做调节:冬季温度一般设置为50~55℃;夏季温度设置为43~45℃。
电加热自动温度控制器设置温度上限温度为45℃,下限温度为38℃,就是在水温低于38℃时电加热自动投入时,当水温达到45℃电加热器自动切断,冬天打 1 23广州金号空气源热泵 --(简易操作说明)(一).操作面板(二△开如按住上升键10秒不放,设定温度可以上升至60℃。
注:进入查询状态,左边两数码显示序号,右边两数码显示温度及故障代码,具体显示如下:清华同方空气源热泵--(简易操作指南)一、控制面板定义:上电后,面板上的数码管显示以及发光二极管指示灯全亮,表明面板所有提示正常。
二、功能键的操作说明1、查看主模块一、二级菜单参数:连续按“选项”键,模块号位显示“1”,表示[功能1],按确认键“”,进入[功能1],按“选项”键,选择1或选择2,按“”进入一级或二级菜单显示,按“选项”键逐个查看“0-F””键,显示“”,再按“”进入一级菜单参数范围详见附表一。
待参数设定后按“”键将3、读出/修改本机密码连续按“选项”键,模块号位显示“4”,表示[功能4],按确认键“”,进入[功能4],提示“4 111”,表示密码为“111””数据增加,“””键写入。
注:任何时候按键停留时间>30S,主机会自动退出查键过程。
4、硬故障的按键解除在热泵机组出现靶流、低压频繁、排气频繁、高压故障后,可以不重新上电,而通过按键的方法来重新启动该系统。
当人工排除这些故障后,连续按三次“”键,当数码管出现“- - - - -”””⑴⑵恒热空气源热泵--(简易操作指南)一、操作与使用1、热泵机组上电,线控器液晶屏初始化后,显示各参数如下:?? 时钟:00:00,?? 模式:自动,?? T5:水箱温度,此时水箱没水,显示温度与环境一样,?? 在线机组数:并联机组总数,?? 水位:空2、时钟设定:设置到当时北京时间按3????4、???? 水位设定范围:50%,75%,100%,水位显示如下:5、循环水温设定?? 用来设定水箱保温进入温度条件,按压循环水温设定键后才能通过增加,减少按键设定。
TCL空气能热水器KF80-S200温度调节说明书
TCL空气能热水器KF80-S200温度调节说明书

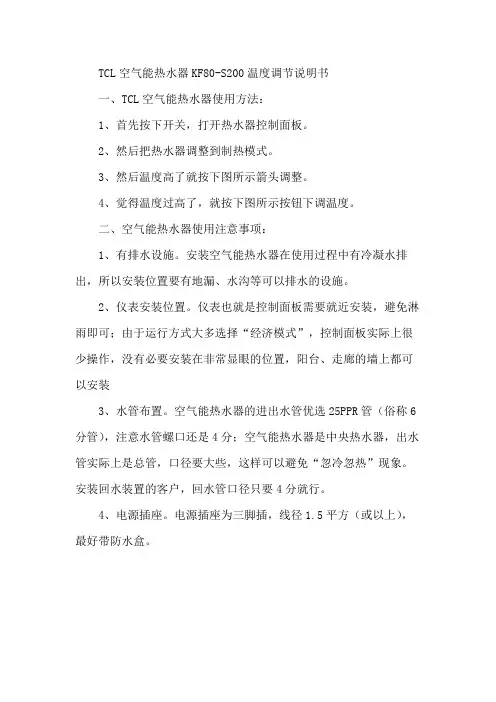

一、TCL空气能热水器使用方法:
1、首先按下开关,打开热水器控制面板。
2、然后把热水器调整到制热模式。
3、然后温度高了就按下图所示箭头调整。
4、觉得温度过高了,就按下图所示按钮下调温度。
二、空气能热水器使用注意事项:
1、有排水设施。
安装空气能热水器在使用过程中有冷凝水排出,所以安装位置要有地漏、水沟等可以排水的设施。
2、仪表安装位置。
仪表也就是控制面板需要就近安装,避免淋雨即可;由于运行方式大多选择“经济模式”,控制面板实际上很少操作,没有必要安装在非常显眼的位置,阳台、走廊的墙上都可以安装
3、水管布置。
空气能热水器的进出水管优选25PPR管(俗称6分管),注意水管螺口还是4分;空气能热水器是中央热水器,出水管实际上是总管,口径要大些,这样可以避免“忽冷忽热”现象。
安装回水装置的客户,回水管口径只要4分就行。
4、电源插座。
电源插座为三脚插,线径1.5平方(或以上),最好带防水盒。
家用热水机电控板功能说明书_
485#家用热水机电控板功能说明书一.概述1.要求适用于风冷热泵热水机系统,并配有线控液晶操作面板,正常温度使用及显示范围是-9℃—80℃,电源为220V/50Hz;2.这不仅简化了操作、安装工程,同时也降低了成本。
最主要的是系统运行更科学、更合理、更可靠。
3.基本要求1)工作模式:独立热水模式+电加热 [隐藏制冷模式12~25℃,可作冷热水机用]2)可显示回水温度及设置温度,具有查询功能;3)掉电自动记忆各种参数(可选);4)具有完善的保护功能及显示 ;5)具有定时开关机功能(实时开关)、带电池(可自动充电);6)操作面板的温度设定范围是25℃~60℃;7)温度控制精度: 1℃8)单台压缩机控制运行 ;9)感温器故障自检功能 ;10)液晶显示带背光(可选不带背光)4.室外电控板的控制信号1)压缩机×1:单压缩机系统(220V,30A);2)外风机×1: 单风机(220V);3)水泵×1(220V);4)电加热×1(220V);5)四通阀×1(220V);6)补水阀×1(220V);7)曲轴加热×1(220V);8)温度感温探头×5(出水、回水、外环境、外盘管、压缩机排气) (默认无出水);9)操作面板通信(线控);10)保护开关×6(高/低压保护开关×1【常闭】、水流开关【常闭】、高/低水位开关【常闭】、联锁保护×1【常闭】);二.要求1.上电后,[开/关]键旁边的绿灯亮,待机状态:显示时间、水温(无3分钟延时);断电重开:原已开机,则恢复模式(有3分钟延时);a.制热运行流程:水泵启动——(延时30秒)外风机启动——压缩机启动,b.退出动行流程:压缩机关闭——外风机关闭——四通阀启动——(延时60秒)水泵关闭——(延时60秒)四通阀关闭。
2.温度可设定范围为25~60℃,显示温度默认为45℃。
TCL热水器TDR-JT603E说明书
TCL热水器TDR-JT603E说明书
TCL热水器TDR-JT603E的说明书:
1、打开进水阀给热水器注水,待自来水从出水口顺畅的流出后,接通热水器外接电源总开关,热水器显示屏“节能”灯亮。
2、触摸控制板“开/关”键,“节能”灯灭,“出水温度”灯亮,“功率强度”灯亮,热水器进入工作状态。
初次通电时温度显示区默认为42℃,为当前的出水温度。
3、温度设定,触摸控制面板上的“+”键可设定温度,每触摸一次温度设定按键可增加或城少1℃,该机器的温度可从30℃60℃任意选择,通电默认温度为42℃。
4、使用者可根据自身对水温的要求及LED显示屏上显示的温度值调节热水器的设定温度或调节水流量,恒温状态下,设定同样的温度,水流量越大,使用功率越高:反之,水流量越小,使用功率越低。
5、在使用过程中,本热水器设有流量计,水流量正常才加热,无水不加热,设有20分钟自动关机保护,在预定时间无按键操作或通水,系统自动切断电源,下次使用时必须按“开/关”键才能重新加热。
6、使用完毕后,按“Φ”开关键将热水器退出工作状态,LED 液晶显示屏“节能”灯亮,然后手动关闭进水阀。
长期不适用时,请关闭热水器电源总开关。
家用空气能热水器说明书指南
凯立信:空气能热水器使用说明书安装注意事项一、必须使用220V50Hz交流电源;二、电器插头、插座必须连接牢固,接地良好;三、安装室外机必须可靠接地;四、勿安装在有使用或者存储汽油、化学溶剂等易燃、易爆炸物质的场所,以免发生火灾和爆炸事故。
也勿安装在有腐蚀气体或液体的场所,以免影响热水器的使用寿命;五、必须使用厂家提供的专业电源线,电源软线损坏,、必须由专业人员更换;六、水箱和室外机安装在墙体和楼面必须能够承受两倍于热水器的重量;七、清洗保养前,必须切断电源;八、电源插座的额定电流量应比所选购的热水器的最大电流量大30%以上;九、必须有专业人员进行安装、维修和保养。
重要提示一、在搬运过程中,室外机严禁倒置,并尽量避免倾斜搬运,如需倾斜搬运时,倾斜角度必须〈30度;二、本热水器必须使用自来水,其他水质会影响机组使用寿命,如需使用其他水质可向公司定制;三、水箱在首次使用或排空后再使用时,必须先注满水,才能通电加热,注水时,须打开热水阀(如装有混水阀,把混水阀调向高温位置)以排出空气,待热水阀有水正常流出时,方可关闭热水阀;四、在热水器工作期间,安全阀可能会有水珠滴下,这属于正常现象。
千万不能将此泄压口堵塞,以免造成水箱内胆胀裂以致损坏;五、控制面板应注意防晒、防潮,应尽量安装在室内的墙壁上;六、控制面板已按用水要求设定好,一般不必重新设置,必须要更改出厂设定时请参照控制面板操作说明;七、不要随意设置高水温,水温设置在45℃-55℃之间最节能,水温设置越高热水器工作效率越低,并且会影响到设备的使用寿命;八、冬天,在寒冷的结冻地区,长时间不使用,应将水箱内的水排空,以免水结冰胀裂水箱。
排空方法:先关闭机组,用扳手拧开水箱底部的排污堵头(注意热水烫手),同时打开出水阀,即可将水箱内的水排空;九、没有自来水供应时,请关闭机组,以免损坏机组;产品功能一、智能控制:水温自动控制,自动除霜,自动延时启动,故障代码显示,自检功能;二、高效节能:采用高效热泵技术,自动补偿功能,与电热水器相比,年平均节约80%以上的电能;三、定时开关机:具有预约开关机,掉电记忆功能;四、360度安全保护:缺氟保护、延时保护、高温保护、水压过压保护、缺水保护、防冻保护;五、触摸按键,外观时尚,寿命超长;六、童锁功能。
空气能(常规热水 泳池机 高温机 冷暖机) 通用型说明书
热泵热水机组的工程系统应用有很多形式,以下介绍几种单机热水和采暖系统,作为参考。无论 是循环式机组还是直热式机组,在补水管道安装时均不一定按图示所进行,可根据安装方式采用保 温水箱上端进行补水。
出水温度 30~55℃
80℃ 27~35℃ 30~55℃ 30~55℃
4.16 本公司空气源热泵热水系列机组已充注制冷剂,制冷剂的饱和蒸汽压力与温度成对应关系。 温度高,对应的饱和蒸汽压力也高。为保证机组安全,运行期间机组周围的环境温度不应 超过 45℃,否则机组将有高压报警的危险。机组在有制冷剂的情况下,严禁在机组制热系 统管路上火焰切割或烧焊。严禁在机组运行时或机组承受压力情况下,紧固螺栓或螺母; 如发现连接面有泄漏,必须泄压后才能紧固螺栓、螺母。机组调试、使用中应避免制冷剂 泄漏。空气中人体可接受的制冷剂蒸汽浓度(AEL)为 1000ppm,操作人员在该浓度之下工作 对身体无不良影响。但如果发生大量溢漏或泄漏,制冷剂蒸汽会集中在靠近地面的低处, 引起人体缺氧不适应。这时,应加强通风,可用风机鼓风,使靠近地面的空气流通。在制 冷剂蒸汽被排除前,不要进入污染区域,以免对人体产生不良影响。不要让液态制冷剂接 触皮肤和眼睛,以避免皮肤和眼睛冻伤。
长久耐用
热泵热水器使用的压缩机、四通阀等主要零配件采用世界名厂生产的优质产品,外壳采用耐腐 蚀、超厚度的涂层钢板,从而保证了产品质量,其使用寿命长达十年以上,远远高于其它类型热水 器的使用寿命。
安装简便
热泵热水器安装简便,且不受环境限制,可安装在楼顶、阳台、车库、厨房、储物间、地下室 等地方,不须专人看管,不须设置专用机房。
4.4电工接线时务必参照接线图,电工接线时务必参照接线图;为了使用安全,请勿私自改动、 修理热泵热水机组;请勿在拆掉栅格或钣金的状态下使用热水机组,以免引起意外或机组运 行不正常。
空气源分体式热泵冷热水机组说明书
目录一、概述 .................................................................................................................................................... - 2 -1.1 产品简介 ............................................................................................................................................. - 2 -1.2 机组特点 ............................................................................................................................................. - 2 -1.3 型号命名 ............................................................................................................................................. - 3 -二、水机管路系统图 .................................................................................................................................... - 5 -三、电气原理图 ............................................................................................................................................ - 6 - (SAC-51MHT-S) ....................................................................................................................................... - 6 -四、机组安装 ................................................................................................................................................ - 7 -4.1系统连接图..................................................................................................................................... - 7 -4.2前期准备工作 ................................................................................................................................ - 7 -4.3安装就位.......................................................................................................................................... - 7 - (SAC-51MHT-S安装尺寸图) ..................................................................................................................... - 8 -五、电气安装、操作与使用 ........................................................................................................................ - 8 -5.2 电气操作与使用........................................................................................................................ - 9 -六、试运行 ........................................................................................................................................... - 11 -七、调试说明 ...................................................................................................................................... - 12 -八、操作器使用说明 .......................................................................................................................... - 15 -8.1功能概述........................................................................................................................................ - 15 -8.2管理主机操作器使用说明............................................................................................................... - 15 -8.4主机操作器使用说明....................................................................................................................... - 20 -十、维护保养 ....................................................................................................................................... - 11 - 十一、售后保修 .......................................................................................................................................... - 13 -一、概述1.1 产品简介风冷模块冷热水机组广泛适用于办公楼、别墅、厂房、医院、宾馆以及娱乐场所等各行各业不同规模工程中,而且市场占有率一直居高不下,皆因其有诸多优点:模块机组夏季供冷,冬季供热,还可以间隙供应热水,不需另设锅炉房;主机安装在屋顶,可省去冷冻机房的投资,避免冷却水的保养及“军团菌”的困扰;COP值较高,自动化程度高。
空气能热水器使用说明书范文三篇
空气能热水器使用说明书范文三篇教学是以应用的方式对某事物或事物进行的相对详细的描述,便于人们认识和理解某事物或事物。
以下是为大家整理的关于空气能热水器使用说明书的文章3篇 ,欢迎品鉴!一)产品说明书的基本含义产品说明书是对产品的结构、性能、规格、用途、使用方法、维修保养等的说明性文字。
(二)产品说明书的写作要点通常来说,产品说明书主要包含以下主要内容:1产品概况;2产品的性能和特点;3产品的使用方法;4产品的维修保养与修理;5其他事项。
(三)格式范例公司产品说明书中医理论指出:“人体是一个平衡的有机整体,病弱的根本原因在于平衡失调。
”然而,人体的均衡,却时常受内外各种因素的毁坏:工作生活的压力、季节气候的变化、生理机构的老化??很多的原因使人愁于应付。
生物保健口服液,遵循自然法则,以特殊工艺从生物中提取有效的活性物质,进一步增强人的体质,从而快速恢复正常被毁坏的机能;并通过协助人体均衡地稀释膳食中的营养及各类元素,以确保人体器官功能的物质所须要,从而达至防治、预防疾病的保健目的。
一、功能双向调节机体功能,缩短细胞寿命,提升机体免疫力,提升工作、运动能力,鼓舞精神,充沛体力,促进疲劳恢复和病后康复。
二、适用范围1食欲不振、消化不良、睡眠不安、精神衰弱、疲倦无力、精力不足。
2贫血、十二脂溃疡、胃炎、高血压的辅助化疗。
3病后体弱。
4老年慢性病,人体机能衰退。
5儿童、青少年营养不良、发育不全、学习注意力不集中、记忆力差、学习、考试用脑过度。
三、用法每日2次,每次1片,小儿增加一倍,早午服用。
以20!30天为1个疗程。
然后凝露1周,若再进行1个疗程,效果更佳。
本品为氢铵生物制剂,不不含防腐剂和化学合成药物,经药理实验和临床试验均并无副作用,可长期服用。
四、储藏干燥阴凉处,或冰箱内保存。
批准文号:1.发明创造(发明者或者实用新型)的名称①清楚、简短地反映发明或者实用新型要求保护的技术方案的主题和类型(产品或者方法)②字数一般不超过25个③示例:《基于异步迁移模式无源光网络的频宽分配方法》;《多芯数室内光缆》;《以太网轻易与物理信道内置的USB装置和方法》2.技术领域指发明者或者实用新型建议维护的技术方案所属或轻易应用领域的具体内容技术领域。
TCL即热热水器TJX-85L说明书
TCL即热热水器TJX-85L说明书
首先我们观察即热电热水器可以看出在即热电热水器上面有三个功能键,一个开关键,还有一个左边键和右边键。
我们在使用的时候需要先把即热电热水器接通电源,之后上水,然后把功能面板上面的开关键打开,然后我们通过左边键和右边键对水温进行调节,右边键是提高水温的,左边键是减低水温的,我们根据我们需要的水温进行调节即可。
我们在使用的时候可以通过控制进水阀达到对进水量的控制,这样也具有一定的调节水温的作用。
如果我们在使用的中间暂停使用,我们可以直接把功能面板上的开关键关掉,或者是直接把进水阀关掉,让即热电热水器处于待机状态,不用担心再使用的时候需要等待很长时间,我们即开即可使用。
如果我们外出会长时间的不使用即热电热水器那我们最好把即热电热水器的电源和进水阀关掉。
在我们使用即热电热水器的时候我们在接通电源的时候会听到响声,并且在显示屏上会看到显示当时的温度是多少我们在中间暂停使用的时候我们再次开的时候最好先试一下水温,避免温度太高。
在我们停止使用的时候为了保护即热电热水器我们在关闭开关键之后最好稍等几秒之后再关闭进水阀。
TCL热水器TDR-JT603E说明说
TCL热水器TDR-JT603E说明说
1.使用电热水器时,接通电源,指示灯亮,正在电加热,当水温达到设后,指示灯熄灭,表示切断电源。
这样指示灯时亮、时熄表示正在自动保温。
2.电热水器(贮水式)要先注满水,再通电加热,经预热后即可使用。
如遇到水源压力下降或突然停水,最好关闭电源。
3.电热水器都配有水龙头,并带有回流装置,通常用"蓝色"表示冷水,用"红色"表示热水。
使用时,旋开"红色,"水龙头,就有热水流出,此时如水温过高,可同时旋开"蓝色"水龙头,并调节出水量大小,即可得到适温的热水。
4.电热水器的温度调节器上,都有水温标志刻度,如用"I"、"Ⅱ"、"Ⅲ"或标示英文、阿拉伯数字表示水温低、中、高的调节位置,把温度调节旋钮对准某个标志,热水器的水温就会保持在该档指示所设定的温度。
在使用时,先让水洒出来试出实际水温,才能进行淋浴,防止水温过高,烫伤皮肤。
纽恩泰电控操作家用
常规电控有以下系列:量子双能、都市善品、圆桶系列控制器使用说明量子至尊、量子风度、量子之星控制器使用说明D系列.NERS・G2/G3(220V)系列控制器使用说明量子双能、都市善品、圆桶系列量子双能、都市善品、圆桶系列热泵热水器控制器使用说明1 •操作:控制器平时显示的是水箱中的水温,按"▲” 键显示环境温度,按“ ▼”键显示外机温度,同时按“▲▼”键显示排气温度。
1・2开关机按“O”键,可开机或关机。
开机状态根据工作情况显示“制热”、“保温”或“化霜”,关机状态显示“关机”。
无论开机状态还是关机状态,总是显示当前时间和水温。
1・3设置水温温度”,用“▲”或“▼”键改变设定值(▲ ”键增1比,“▼”键减1比,按住不放超过0. 5秒则快速增减)。
再按一次“S”键可按同样方法设置下限温度.控制器在检测到水温低于“下限温度”时开始制热,到水温高于“上限温度”时停止制热,将温度控制在“下限温度”和“上限温度”之间按“S”键,进入温度设定状态,显示“上限按键,时钟的小时部分闪烁,用“▲”或键可以调整小时数,调整好后再按“3”键,按同样的方法调整分钟数,再按“3”键则退出时间设置状态。
1・5设置经济模式工作时段长按“◎”键2秒,进入加热时段设置状态,可根据显示屏上指示依次设置三个加热时段。
(“3”键切换设置项目,“▲”或"▼”键改变数值)最多可以设置三个加热时段,如果不需要这么多时段,可以将不需要时段的起始时间和结束时间都设为“00:00"。
另外如果某个时段的结束时间早于起始时间,则认为这个结束时间是次日。
例如某时段设为“22:00”到“03:30”,则认为是晚上22点到次日3点30分。
1.6设置工作模式长按“M”键2秒,可以在“自动模式”和“经济模式”两种模式之间切换。
“自动模式”下根据设定的温度控制热泵加热。
“经济模式”只在预定的三个开机时段内加热,其它时间不加热。
当“辅助电加热模式”处于自动状态下,按“M”键不起作用。
1.5匹双和太空能热水器说明书
1.5匹双和太空能热水器说明书
1、首先打开进水阀和水龙头,插上热水器电源,按下热水器的开关按钮。
2、然后根据液晶显示屏上面相关的数据,设置一下适宜的水温。
3等水烧开了之后,先把阀门调至中间位置,再放回水试下水温,等流出来的水不凉了再开始使用。
4、使用完毕后,先关闭电热水器上的开关,将手擦干之后,再拔掉电源。
注意事项:使用电热水器时,当打开水阀而没有出水时,要立即断开电源,防止因停水的原因使电热水器在无流动水的情况下工作而损坏。
总结:
1、打开进水阀和水龙头,插上电源,按下热水器的开关按钮;
2、设置水温;
3、水烧开后先把阀门调至中间位置,试下水温合适即可使用;
4、使用完毕后,先关闭电热水器上的开关,等手擦干之后,再拔掉电源。
点开开机键,屏幕显示实际水温、北京时间、工作图标。
关机时会显示实际水温和北京时间。
白天9:00-18:00,光热运行,默认温度55℃,加热温度和工作时间可调节,若到光热截止时间未加热完成,热泵会继续运行至指定温度(此功能下节能效果最优)
晚上7:00-第二天光热开启时间,开启定温模式,该模式在光热工作时间外运行,默认温度45℃,方便用户早晨用水。
紧急大量用水时,为及时提供热水,用户可开启速热模式,此时热泵和电辅同时启动,实现快速加热,加热到设定温度后即退出速热。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
空气能热水器安装使用说明书
厨房、储物间、地下室等地方,不须专人看管,不须设置专用机房。 � 应用广泛 空气能热水器有不同容量的系列产品,可满足普通家庭、工厂、学校、宾馆、 酒楼、医院、美容院、洗衣店、洗浴中心等单位的需求,为用户提供源源不断 的生活、生产所需热水。
四、 空气能热水器原理
空气能热水器控制系统原理图
3
空气能热水器安装使用说明书
1、提供有效的购机发票和保修卡; 2、必须由我公司指定的特约服务网点进行安装和维修; 3、必须在包修期内; 4、非人为原因造成的故障; 5、如无法提供有效购机发票的,其购买日期以条形码上的出厂日期计算, 如无条形码或看不清,则不予包修。 6、已完成维修的用户 100%建档,100%回访。 下列情况属于收费服务范围(或不在我司提供的服务范围): 1、 用户使用、维护、保管不当而造成的; 2、 超过包修期的; 3、 无有效发票的,或发票发生涂改的; 4、 非 TCL 空气能热水器特约服务网点安装、维修的空气能热水器(包 括用户自行安装、拆机、维修); 5、 标明降价处理的“处理品”、“等级品”的空气能热水器; 6、 遥控器的电池; 7、 拆装防护网; 8、 用户要求增加室外机排水嘴; 9、 空气能热水器的电源连接线、配管、配管包扎材料、出水管等易损 的辅助材料; 10、 空气能热水器维修时,需要在玻璃墙、玻璃窗或其它玻璃制品上 打孔,请找专业的玻璃打孔公司,我司不负责提供此项服务; 11、 因用户电源电压不稳, 超过空气能热水器使用范围或线路不规范, 不符合国家安全用电标准造成空气能热水器损坏的; 12、 因用户使用环境原因导致的主机换热器脏堵或腐蚀; 13、 因不可抗拒力造成损坏的(如雷电、地震等及原因不明的自然灾 害); 14、 其它非产品质量原因所引起的空气能热水器损坏; 15、 非我公司承诺的服务项目和内容。
8
空气能热水器安装使用说明书
旋转 180 度,同时用尖小东西顶住另一个截止阀的针阀口,空气会流出, 手在针阀排气处,感觉凉等 30 秒钟后为合格。(见图 6)
(图 5)
(图 6)
6. 保温 保温材料采用 PEF 保温管外包裹扎带,铜管不能外露。 7. 试运行 7.1.打开主机高低压阀门。 7.2.打开水开关,让水进入水箱。 7.3.确定储水箱灌满水。 7.4.确保水箱探头插入水箱探温口。 7.5.插上电源线。 7.6.在控制面板上开启主机。 7.7.电流测量。(参考空气能热水器各型号技术性能表)电流不能大于机组技 术性能表所标最大输入电流值。 8. 非故障现象 8.1.开机时热水温度要至少低于热水设定温度-5℃压缩机才能启动。如开机后 无制热效果,请检查热水温度的设置; 8.2. 压缩机保护功能:压缩机停机 3 分钟内不能启动。 8.3.空气能热水器主机有冷凝水排出。 8.4. 空气能热水器的运转噪音: 当机组运行时, 可能会听到较低的流水声或 “嘶 嘶声”,这是工质流动时的声音。
2.科技不断进步,产品系列及规格会随之而调整,敬请关注最新产品信息。 3.注意事项:
3.1 在选用安装空气能热水器时,请检查相应的电源容量与空气能热水器功 率的要求是否符合,功率详见机身铭牌。 3.2 请务必安装漏电保护装置,本机器随机配置了无插头电源线,此电源线 必须配合空气开关使用, 不可随意接驳电源线插头, 否则可能引起火灾。 3.3 空气能热水器一定要可靠接地,严禁在无可靠接地情况下使用本机组。 严禁将接地线接在零线或自来水管上。 3.4 电工接线时务必参照接线图。 3.5 为了使用安全,请勿私自改动、修理空气能热水器。 3.6 52℃以上的热水可导致灼伤,水箱内热水与冷水混合后方可使用。 3.7 严禁把任何工具插入空气能热水器内,以免碰到风扇造成机组损坏或意 外事故(儿童切忌)。 3.8 不要在拆掉栅格或钣金的状态下使用空气能热水器,以免引起意外或机 组运行不正常。 3.9 当机组浸水后,请立即与厂方或其维修部联系,必须在技术人员检查处 理后方可重新使用本机组。 3.10 非专业人员不得调整机组内部的开关、阀门、控制器等部件。
空气能热水器安装使用说明书
目
一、 二、 三、 四、 五、 六、 七、 八、 九、
录
致用户………………………………………………………2 服务政策……………………………………………………3 产品介绍……………………………………………………5 空气能热水器原理…………………………………………6 安装说明……………………………………………………7 操作说明……………………………………………………10 维护与保养………………………………………………‥16 电气接线图…………………………………………………17 常见故障与排除方法……………………………
1. 开箱要检查的几项内容: 1.1.检查空气能热水器外壳是否损坏。 1.2.检查配件是否齐全。 开箱后按照箱内放置的装箱清单核对配件,如发现有缺少配件的现象, 请 致电当地专卖店或生产厂家。 1.3.资料是否齐全。 开箱后按照箱内放置的装箱清单核对资料, 如发现有缺少说明书或保修卡 等随机资料现象,请致电当地专卖店或生产厂家。 2. 安装空气能热水器主机 2.1.选择安装主机的地方。主机可挂在室外墙上或放置于阳台,安装的地方要 能承受主机运行的重力,通风良好,能方便维修。 2.2.装主机机架,机架可用不锈钢或角钢制作(角钢制作机架要涮防锈油漆)。 2.3.空气能热水器主机与储水箱之间距离不得大于 2.5 m。 2.4.控制面板安装在防潮防湿地方。绝不能安装在浴室,以免影响正常工作。 3. 安装储水箱 3.1.选择能承受储水箱重量的地方。 3.2.选择用户使用方便的地方。 3.3.空气能热水器主机与储水箱用铜管连接。 A.取掉空气能热水器主机与储水箱高低压连接管上的封头螺帽。(见图 1) B.在连接管铜螺母上滴上少量冷冻油,分别拧到主机与储水箱接头上。 (见图 2) C.用两把扳手轻力拧紧螺栓,绝不能用单把扳手拧紧螺栓,以免拧裂铜管 接头。(见图 2) D.铜管螺栓拧紧扭力大约为 10kg·m。(见图 2) 3.4. 储水箱底部必须安装用于排污的管道和截止阀,便于排污。
2
空气能热水器安装使用说明书
二、 服务政策
(一)、TCL 空气能热水器用户服务宗旨 金牌服务 满意到户 (二)、TCL 空气能热水器用户服务承诺 1、新购正品机的用户整机免费包修二年,遥控器免费包修一年; 2、中心城市 24 小时上门服务,边远地区及特殊情况预约上门服务; 3、服务过的用户 100%建档,100%服务跟踪; 4、全国统一的咨询、报修、投诉服务热线 4008123456,24 小时全天候电 话接听,节假日正常服务。 安装时下列情况属于收费服务范围(或不在我司提供的服务范围): 1、 因房屋结构或用户要求需加长连接管时,材料费、补充制冷剂的费用; 2、 在钢筋混凝土墙体上钻孔; 3、 在厚度超过 40cm 的砖墙上钻孔; 4、 空气能热水器搬拆移位、重新安装; 5、 拆装防护网; 6、 单独购买的水箱、主机、室内空调的安装; 7、 标明降价处理的“处理品”、“等级品”的空气能热水器安装; 8、 用户要求增加主机排水嘴; 9、 无保修卡或无购机发票的; 10、空气能热水器安装时,需要在玻璃墙、玻璃窗或其它玻璃制品上打孔, 请找专业的玻璃打孔公司或改变打孔位置,我司不负责提供此项服务。 (三)、TCL 空气能热水器维修政策 凡购买 TCL 空气能热水器(新购正品机)的用户,均可凭有效购机发票和 保修卡享受我公司提供的整机二年,遥控器一年的免费维修服务; 免费包修的条件:
工作原理:压缩机从蒸发器中吸入低温低压制冷剂气体,通过做功将制冷剂压 缩成高温高压气体,高温高压气体进入冷凝器与水交换热量,在冷凝器中被冷 凝成液体而放出大量的热量,水吸收其放出热量而温度不断上升。然后高温高 压液体经膨胀阀节流降压后,在蒸发器中通过风扇的作用,吸收周围空气中热 量从而蒸发成低温低压气体,又被吸入压缩机中压缩,这样反复循环,从而制 取热水。
六、 操作说明
1.控制面板图
10
空气能热水器安装使用说明书
4
空气能热水器安装使用说明书
三、 产品介绍
空气能热水器是当今世界上开拓利用新能源最好的设备之一,是继锅炉 、 燃气热水器、电热水器和太阳能热水器之后的新一代热水制取装置。在能源供 应日益紧张的今天,空气能热水器凭借其高效节能、环保、安全等诸多优势迅 速在市场上得以推广。空气能热水器具有如下特点: � 安全可靠 空气能热水器是使用电力但并不利用电力加热的沐浴装置。因为不使用电 力加热,电流和沐浴用水完全隔离,安全系数进一步提高。它没有电热水器、 燃气热水器使用中所存在的易触电、易燃、易爆、易中毒等安全问题,是当今 较为安全可靠的热水供给设备。 � 高效省电 空气能热水器从空气中获得大量的免费热能,所消耗的电能仅仅是压缩机 用于搬运空气、阳光中能源时所需的能量。因此提供相同的热水量,它的用电 量仅仅是传统电热水器的四分之一左右,可为用户省下大笔电费。 � 绿色环保 空气能热水器采用太阳能、空气热能和电能三种干净能源,没有使用油、 煤、气等矿物燃料所造成的环境污染。它在工作过程中没有排放有害气体,用 户即使在密闭的空间里沐浴,也不用担心人体健康方面的问题。 � 全天候使用 空气能热水器不受阴、雨等恶劣天气的不良影响,一天二十四小时能全天 候使用,弥补了一般太阳能热水器受天气环境影响,不能保证一年三百六十五 天随时供应热水的缺陷。且安装有精确的水温控制系统,保证在沐浴过程中有 恒定水温。 � 长久耐用 空气能热水器使用的压缩机、四通阀等主要零配件采用世界名厂生产的优 质产品,外壳采用耐腐蚀、超厚度的涂层钢板,从而保证了产品质量,其使用 寿命长达十年以上,远远高于其它类型热水器的使用寿命。 � 安装简便 空气能热水器安装简便,且不受环境限制,可安装在楼顶、阳台、车库、
9
空气能热水器安装使用说明书
8.5.安全阀在贮水箱内胆超压时会排出少量水泄压是正常现象用户不必担心。 9. 冷媒追加标准 在安装时注意:主机与水箱的连接管管长标配 3 m,连接管管长 5m 以内不 需要追加冷媒,超过 5m 则按照下表进行追加。 R22 冷媒追加量的计算(单程管长 L≥5 米)。热水机产品冷媒配管长度不 能超过 8m。 液侧配管直径 Φ19.0 Φ15.9 Φ12.7 Φ9.5 Φ6.4 Lm 管长相当的冷媒追加量 0.290kg/m×(L-5) 0.190kg/m×(L-5) 0.115kg/m×(L-5) 0.065kg/m×(L-5) 0.030kg/m×(L-5)
