齿轮的加工方法
齿轮的加工方法汇总
二展成法
展成法切制齿轮常用的刀具有三种：
（1）齿轮插刀 是一个齿廓为刀刃的外齿轮 （2）齿条插刀 是一个齿廓为刀刃的齿条 （3）齿轮滚刀 像梯形螺纹的螺杆，轴向剖面齿 廓为精确的直线齿廓，滚刀转动时相当于齿条在 移动。可以实现连续加工，生产率高。
展成法特点： 用展成法加工齿轮时，只要刀具与被切齿轮
• 滚齿加工原理是滚齿刀和齿坯模拟一对螺旋齿 轮作啮合运动。
Y3150E型滚齿机是一种 中型通用滚齿机，主要 用于加工直齿和斜齿圆 柱齿轮，也可以采用手 动径向切入法加工蜗轮。
滚齿原理Βιβλιοθήκη （二）插齿加工• 插齿主要用于加工直齿圆柱内、外齿齿轮或多 联齿轮，内、外花键等。
• 插齿机的工作原理类似一对圆柱齿轮啮合，其 中一个齿轮作为工件，另一个齿轮变为齿轮形 的插齿刀具
齿轮的加工方法
• 机械1605班
李真富 刘文俊
齿轮加工原理
关键：齿面加工 主要方法 刀具切削加工
磨削加工砂轮
前者由于加工效率高，加工精度较高， 因而是目前广泛采用的齿面加工方法。 后者主要用于齿面的精加工，效率一 般比较低。
齿轮加工方法
按照加工原理分为两类
成形法（仿形法） 展成法
1：成形法是采用与被切齿轮齿槽相符的成形 刀具加工齿形的方法。 2：展成法是利用一对齿轮无侧隙啮合时两轮 的齿廓互为包络线的原理加工齿轮的。
7 精密铸造法：有毂模法、石膏模法等。 8 粉末冶金法 9 射出成形法
的模数和压力角相同，不论被加工齿轮的齿数是 多少，都可以用同一把刀具来加工，这给生产带 来了很大的方便，因此范成法得到了广泛的应用。
三、齿轮加工机床的类型与加工方法
圆柱齿轮加工机床主要有
滚齿机
滚齿加工
齿轮轮齿加工方法
齿轮轮齿加工方法
齿轮轮齿加工的方法主要有以下几种：
1. 齿轮铣削：利用齿轮铣刀在工作台上按照齿轮的分度间距进行铣削，形成齿轮的齿槽。
这种方法适用于生产中小型齿轮，加工效率高。
2. 齿轮滚切削：利用齿轮滚切削机进行加工，通过将滚切刀具与齿轮摩擦滚动，使刀具的形状逐渐转移到齿轮上，形成齿轮的齿槽。
这种方法适用于高精度齿轮的加工，能够提高齿轮的强度和耐磨性。
3. 齿轮磨削：利用齿轮磨床进行加工，通过磨削刀具对齿轮进行修整，使得齿轮的齿槽更加平滑，尺寸更加精确。
这种方法适用于高精度、高要求的齿轮加工。
4. 齿轮冲压成形：利用齿轮冲床将齿轮预加工件放置在冲模中，通过冲击力使齿轮在冲模的作用下形成齿槽。
这种方法适用于大批量、低成本的齿轮加工。
以上是齿轮轮齿加工的主要方法，不同的加工方法选择取决于齿轮的尺寸、精度要求以及生产批量等因素。
齿轮加工方法
齿轮加工方法
齿轮加工方法是一种用于制造齿轮的常见技术，它具有良好的精度、
可靠性以及高效率。
齿轮加工方法包括切削、冲孔、冲击、喷丸等，
这些加工方法都用来生产各种不同尺寸的齿轮。
本文将重点介绍五种
常用的齿轮加工方法。
一、切削加工：切削是生产齿轮的常用方法，广泛应用于工业领域。
它通常使用刀具对齿轮零件进行机械加工，例如锻造、铸造和挤压部
件等，以切削齿轮形状。
切削加工可准确地制造出精确的齿形和波形，具有形状精度高、效率高等优点。
二、喷丸加工：喷丸加工是一种机械加工方法，它可以大大提高齿轮
的精度和硬度。
它利用高速喷射铝粉或其他小颗粒，直接冲击到齿轮
表面，形成高硬度的涂层，彻底改变齿轮的形状和功能。
三、冲孔加工：冲孔加工是在齿轮上形成一定形状的孔，例如圆孔、
槽孔等。
它可以使齿轮更轻、更紧、更加耐用，并可减少磨损。
四、阳极氧化加工：阳极氧化处理是将铝合金等金属物质进行表面处
理的一种技术，它可以帮助减少和阻止齿轮磨损和老化，同时提高其
强度和耐磨性，使其更具耐久性。
五、冲击加工：冲击加工是利用高速冲击性元素，将金属材料冲击到
齿轮表面，从而形成髙强度的表面耐磨层的一种技术。
它有助于改善
齿轮的耐磨性能，使其寿命更长。
以上就是关于齿轮加工方法的介绍，可以看出，各种加工方法都有其
独特的表现，能够精确地制造出精确的齿轮。
齿轮加工方法在工业领域有广泛的应用，可以提高生产率与效率。
第三讲齿轮加工方法
2.5.万能滚齿机的工作循环
2.6. 滚齿的先进技术
1) 多头滚刀滚齿。一般双头滚刀可提高效率40％，三头滚刀可提高效率 约50％，但滚刀各头之间的偏差影响齿轮的齿向精度。
2) 硬齿面滚齿技术。也称刮削加工。如与珩齿结合可部分代替磨齿，费 用仅为磨齿的1/3，效率比普通磨齿提高1～5倍，滚切精度可达到6级。
第三章 齿面加工方法
一、概述 二、滚齿 三、插齿 四、剃齿 五、珩齿 六、磨齿
一、齿轮加工方法概述
1. 制齿方法分类
铣削
精铸法
冷/热轧齿 无屑加 工方法 冷挤压法 切制法
成形法
磨削 拉齿 插齿 滚齿 剃齿 珩齿 磨齿 研齿
粉末冶金
精锻法
范成法 (展成法 共轭法 包络法)
2. 齿轮加工的一般工艺方案
2.7. 滚齿机概况
• 国产滚齿机型号示例：
滚齿机分类特点
普通型滚齿机(如Y38型)—7级，Ra3.2 按加工精 度分 精密滚齿机(如Y3150E型) —5级，Ra1.6 高精度滚齿机(如YGA31125)—4级，Ra1.25
立式滚齿机（如Y38型) 按结构分 卧式滚齿机（如Y3663型)
2.8. 滚刀制齿原理、分类特点
5) 调质齿轮>16应在调质前粗切齿，以确保轮齿达到图纸规 定的硬度。
2.10. 滚齿加工注意事项
6) 尽可能使齿坯直径比滚齿机工作台直径小80%，超出此范 围时应适当降低切削用量。 7) 滚齿机各种挂轮应保持清洁，调整挂轮间隙时只允许用紫 铜棒敲打挂轮架，严禁敲打挂轮，挂轮间隙以0.10mm～ 0.15mm为宜。 8) 齿坯找正时严禁在夹紧螺栓紧固的情况下，用重锤猛力敲 打。齿坯的夹紧螺栓严禁以梯形螺母拉紧工作台梯形槽进行 紧固。 9) 硬质合金滚刀、钴高速钢滚刀严禁粗加工中使用，使用硬 质合金滚刀精加工时，每次走刀齿面单面切削厚度不能超过 0.20mm。
齿轮加工的方法
齿轮加工的方法
齿轮加工的方法主要有以下几种：
1. 铣削加工：通过专用的齿轮铣床进行加工，利用铣刀的旋转，使刀具切削掉齿轮的齿面和齿根。
这种方法适用于加工各种齿轮，但生产效率相对较低。
2. 切削加工：通过刀具对齿轮进行切削，常见的有滚齿切削、插齿切削、刨齿切削等。
切削加工可以高效地加工大批量的齿轮，但需要使用专用的刀具和加工设备。
3. 磨削加工：通过磨床将齿轮的齿面进行磨削，使其达到更高的精度要求。
这种方法适用于高精度要求的齿轮加工，但生产效率相对较低。
4. 锻造加工：通过热锻机将金属材料加热至其塑性温度，然后用模具对其进行压制和形变，形成齿轮的工艺。
这种方法适用于生产大批量、高强度要求的齿轮。
5. 成形加工：通过冷冲压机和专用的冲压模具进行加工，将金属材料压制成齿轮的形状。
这种方法适用于生产大批量的齿轮，但在精度和强度上相对较低。
不同的齿轮加工方法适用于不同的齿轮类型和要求，选择合适的加工方法可以提高效率和质量。

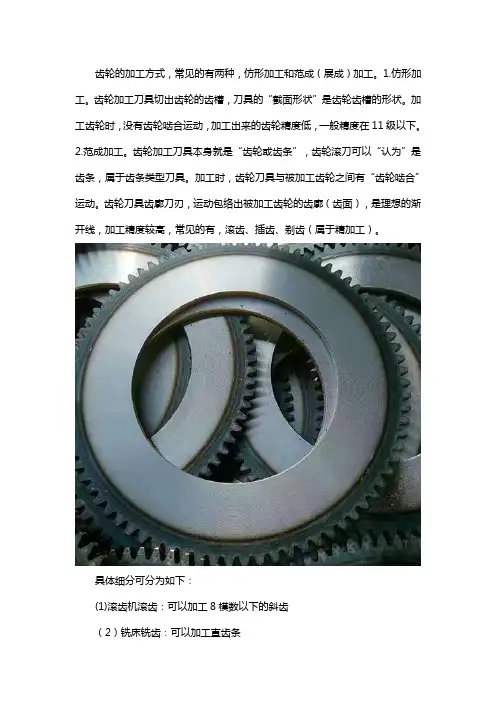

齿轮的加工方式
齿轮的加工方式，常见的有两种，仿形加工和范成（展成）加工。
1.仿形加工。
齿轮加工刀具切出齿轮的齿槽，刀具的“截面形状”是齿轮齿槽的形状。
加工齿轮时，没有齿轮啮合运动，加工出来的齿轮精度低，一般精度在11级以下。
2.范成加工。
齿轮加工刀具本身就是“齿轮或齿条”，齿轮滚刀可以“认为”是齿条，属于齿条类型刀具。
加工时，齿轮刀具与被加工齿轮之间有“齿轮啮合”运动。
齿轮刀具齿廓刀刃，运动包络出被加工齿轮的齿廓（齿面），是理想的渐开线，加工精度较高，常见的有，滚齿、插齿、剃齿（属于精加工）。
具体细分可分为如下：
(1)滚齿机滚齿：可以加工8模数以下的斜齿
（2）铣床铣齿：可以加工直齿条
（3）插床插齿：可以加工内齿
（4）冷打机打齿：可以无屑加工
（5）刨齿机刨齿：可以加工16模数大齿轮
（6）精密铸齿：可以大批量加工廉价小齿轮
（7）磨齿机磨齿：可以加工精密母机上的齿轮
（8）压铸机铸齿：多数加工有色金属齿轮
（9）剃齿机：是一种齿轮精加工用的金属切削机床
以上就是齿轮的一些加工方式，希望能够帮到大家，感谢您的阅读！。
11 第十一章 齿轮加工
2. 展成法（范成法）
【原理】 利用齿轮的啮合原理加工齿轮：把齿轮副中的一个 转化为刀具；另一个转化为工件，并强制刀具和工 件作严格的啮合运动而切出齿廓。
【展成法加工的特点】 • 展成法切齿所用刀具切削刃的形状相当于齿条或 齿轮的齿廓，它与被切齿轮的齿数无关
第十一章 齿轮加工
11-1 齿轮加工原理及机床
一、齿轮加工的方法
• 齿轮加工的关键是齿面加工。 • 齿面加工的主要方法是刀具切削加工和砂轮磨削 加工。前者由于加工效率高，加工精度较高，因 而是目前广泛采用的齿面加工方法。后者主要用 于齿面的精加工，效率较低。 • 按照形成齿形的原理，可分为成形法和展成法两 大类。
1．主运动 • 插齿刀沿其轴线（工件的轴线）所作的直线往复 运动。 • 立式插齿机上，刀具垂直向下时为工作行程，向 上为空行程。
2．范成运动 • 加工过程中，插齿刀和工件轮坯应保持一对圆柱 齿轮的啮合运动关系 • 插齿刀——工件 转1个齿——转1个齿 1／Z刀转——1／Z工转 这两个运动组成一个复合运动——范成运动
• 主运动：就是滚刀的旋转运动（r/min）。 • 展成运动：就是滚刀的旋转运动和工件的旋转运 动的复合运动，即滚刀与工件间的啮合运动。 • 轴向进给运动：就是滚刀沿工件轴线方向作连续 进给运动，在工件的整个齿宽上切出齿形。
2.滚齿运动传动原理图
（1）主运动传动链 电动机－1－2－uv－3－4－滚刀 外联系传动链
（3）铣齿加工特点 • 成本低：用通用的铣床设备加工，且刀具成本低。 • 生产效率低：每切完一齿要进行分度，占用较多 的辅助时间。 • 齿轮精度低：加工出的齿形是近似的。渐开线形 状取决于基圆大小，基圆与齿数成正比，所以对 于同一模数齿轮，齿数不同，齿廓形状也不同。 每号铣刀的刀齿轮廓只与该范围最少齿槽相吻合， 而此号齿轮铣刀加工同组的其它齿数的齿轮齿形 都有一定的误差。
五种齿轮的加工方法
五种齿轮的加工方法
齿轮的加工方法有很多种，以下是其中五种常用的方法：
1. 铣齿：这是一种成形法加工方法，使用盘形模数铣刀或指状铣刀进行铣削。
铣刀的刀齿截面形状与齿轮齿间形状相对应，这种方法加工效率和加工精度均较低，仅适用于单件小批生产。
2. 滚齿：属于展成法加工，其工作原理相当于一对螺旋齿轮啮合。
滚齿是除铣齿以外常用的一种利用展成法的切齿工艺。
3. 剃齿：在大批量生产中剃齿是非淬硬齿面常用的精加工方法。
剃齿还可形成鼓形齿，用以改善齿面接触区位置。
4. 插齿：插齿是除滚齿以外常用的一种利用展成法的切齿工艺。
插齿时，插齿刀与工件相当于一对圆柱齿轮的啮合。
插齿刀的往复运动是插齿的主运动，而插齿刀与工件按一定比例关系所作的圆周运动是插齿的进给运动。
5. 展成法磨齿：展成法磨齿的切削运动与滚齿相似，是一种齿形精加工方法，特别是对于淬硬齿轮，往往是唯一的精加工方法。
展成法磨齿可以采用蜗杆砂轮磨削，也可以采用锥形砂轮或碟形砂轮磨削。
以上内容仅供参考，建议查阅专业机械书籍或咨询机械工程师以获取更多有关齿轮加工的信息。
齿轮加工方案及问题应对方法
齿轮加工方案及问题应对方法齿轮是机械传动中常用的零部件，其加工质量直接影响传动系统的效率和稳定性。
本文将探讨齿轮加工过程中的方案选择以及可能出现的问题，并提供相应的问题应对方法，以保证齿轮加工的质量和效率。
一、齿轮加工方案选择在进行齿轮加工前，需要选择适合的加工方案。
根据齿轮的材质、精度要求和批量等因素，可以选择以下几种常见的齿轮加工方案：1. 铣齿加工：铣齿是一种常用的齿轮加工方法，适用于轴齿轮和小模数齿轮的生产。
采用数控铣床进行齿轮加工，可以提高加工效率和加工精度。
2. 齿轮磨削：齿轮磨削是一种高精度的齿轮加工方法，适用于对齿轮要求较高的场合。
磨削可以保证齿轮的精度和表面光洁度，但加工周期相对较长。
3. 齿轮滚削：齿轮滚削是一种高效、高精度的齿轮加工方法。
通过齿轮滚刀与工件的相对滚动，实现齿轮的加工，能够提高齿轮的表面质量和密度。
根据具体的工件要求和设备条件，选择适合的加工方案，可以提高齿轮加工的效率和质量。
二、齿轮加工中可能出现的问题在齿轮加工过程中，可能会出现一些问题，如齿轮加工误差较大、表面质量不理想、加工周期长等。
下面将对可能出现的问题进行分析，并提供相应的解决方法：1. 齿轮加工误差较大：由于加工设备或加工工艺的限制，齿轮加工误差可能会超过规定的范围。
针对这一问题，可以通过提升设备的精度、优化刀具的选择和加工参数的调整来解决。
同时，加强加工过程中的检测和调整，及时发现并修正加工误差，也能有效提高齿轮加工的精度。
2. 表面质量不理想：齿轮的表面质量直接影响其使用寿命和传动效果。
若表面存在瑕疵、粗糙度过大等问题，会导致齿轮传动时产生噪音和振动。
为了解决这一问题，可以合理选择切削液、优化切削参数、加强工件与刀具的冷却等，以提高齿轮的表面质量。
3. 加工周期长：传统齿轮加工方法中，加工周期较长，难以满足大批量生产的需求。
对于这一问题，可以选择更高效的齿轮加工方法，如数控机床加工、自动化生产线等。
齿轮轮齿的加工方法
齿轮轮齿的加工方法
齿轮轮齿的加工方法主要有以下几种：
1. 锥齿轮削齿法：使用锥齿轮刀具对齿轮加工成锥形齿轮。
该方法适用于小模数和中模数的齿轮加工，加工精度较高。
2. 模滚削法：用模具（也称为滚模）对工件进行滚切加工，使工件的齿轮形成。
该方法适用于大批量齿轮生产，加工效率高，但模具制造成本较高。
3. 铣削法：使用铣床等机床，使用齿轮铣刀对齿轮进行铣削加工。
该方法适用于大模数和中模数的齿轮加工，加工效率较高。
4. 齿轮切割法：使用齿轮切割机等机床，采用切割刀具对齿轮进行齿形削减。
该方法适用于大模数的齿轮加工，加工效率高。
5. 齿轮磨削法：使用磨床等磨削机械，采用砂轮对齿轮进行磨削加工，以达到所需的加工精度。
该方法适用于高精度齿轮的加工。
不同加工方法适用于不同规格、精度和批量的齿轮加工，选用合适的加工方法能够提高加工效率和加工质量。
齿轮齿形加工方法
Y3150E型滚齿机 1—床身 2—立柱 3—刀架溜板 4—刀杆 5—刀架体 6—支架 7—心轴 8—后立柱 9—工作台 10—床鞍
滚齿特点：
a.适应性好； b.生产率高； c.加工后的齿廓表面粗糙度大于插齿加 工的齿廓表面粗糙度； d.主要用于加工直齿、斜齿圆柱齿轮和蜗 轮。
2） 插齿 插齿机用来加工内、外啮合的圆柱齿轮，尤其 适合于加工内齿轮和多联齿轮，这是滚齿机无 法加工的。装上附件，插齿机还能加工齿条， 但插齿机不能加工蜗轮。
齿轮的齿廓形状决定于基圆的大小（与齿 轮的齿数有关）。
如图所示。由于同一模数的铣刀是按被加 工工件齿数范围分号的，每一号铣刀的齿 形是按该号中最少齿数的齿轮齿形确定的， 因此，用这把铣刀铣削同号中其他齿数的 齿轮时齿形有误差。
用成形法铣齿轮所需运动简单，不需专门 的机床，但要用分度头分度，生产效率低。 这种方法一般用于单件小批量生产低精度 的齿轮。
滚齿原理 a)滚齿运动 b)齿廓范成过程
Y3150E型滚齿机的外形如图所示，滚刀 装在滚刀刀杆4上作旋转运动；滚刀刀架3既 可沿立柱2上的导轨做上下直线移动，还可 绕自己水平轴线转位，以调整滚刀和工件间 的相对位置，使它们相当于一对轴线交叉的 螺旋齿轮啮合；工件装在心轴7上随工作台9 一起转动：后立柱8可以同工作台一起做水 平方向移动，以适应不同直径工件的需要以 及在用径向进给法切削蜗轮时作进给运动。
插齿原理
3）剃齿 剃齿是由剃齿刀带动工件自由转动并模拟一对 螺旋齿轮做双面无侧隙啮合的过程，剃齿刀与 工件的轴线交错成一定角度。剃齿常用于未淬 火圆柱齿轮的精加工，生产效率很高，是软齿 面精加齿是一种用于加工淬硬齿面的齿轮精加 工方法，工作时珩磨轮与工件之间的相对 运动关系与剃齿相同，所不同的是作为切 削工具的珩磨轮是用金刚砂磨料加入环氧 树脂等材料作结合剂浇铸或热压而成的塑 料齿轮。
齿轮的加工方法课件
加工齿轮时，刀具顶刃切出齿根圆，而侧刃切出渐开线 齿廓。至于圆弧角刀刃，则切出轮齿根部非渐开线齿廓， 称为过渡曲线。
)十三 .用标准齿条型刀具切制标准齿轮3—加工标准齿轮
首先根据被切齿轮的基本参数选择相应的刀具，并将轮坯的外 圆按被切齿轮的齿顶圆直径预先加工好。范成切削标准齿轮时，应 使刀具的分度线和轮坯的分度圆相切。
十 .齿条插刀2 — 加工特点
由于齿条插刀的齿廓为直线，比齿轮插刀制造容易，精度高 但因为齿条插刀长度有限，每次移动全长后要求复位，所以生产 效率低。
十一.滚刀的加工原理
滚刀是蜗杆形状的铣刀，它的纵剖面为具有直线齿廓的 齿条，当滚刀转动时，相当于齿条在移动，按范成原理加工 齿轮，它们的包络线形成被切齿轮的渐开线齿廓。
九 .齿轮插刀加工过程4 - 让刀运动
为防止退刀时刀具与齿 坯发生摩擦，损伤已切好 的齿面，在插刀退刀时， 齿坯需要有一个让刀运动。
十 .齿条插刀1 一 刀具和原理
当齿轮插刀的齿数增至无穷多时，其基圆半径变为无穷大， 渐开线齿廓为直线齿廓，齿轮插刀便变为齿条插刀。其加工原理 与齿轮插刀切削齿轮相同。用齿条插刀加工所得的轮齿齿廓也为 刀刃在各个位置的包络线 。
仿形法的特点是所采用的刀具在其轴剖面内刀刃的形状和被 切齿轮的齿槽形状相同。
二 .仿形法的加工流程
用盘状铣刀在万能铣床上加工齿廓。铣刀绕本身轴线旋转， 同时齿坯沿齿轮轴线方向移动，铣完一齿槽后，齿坯退回原来 位置， 用分度头将齿坯转过360/z, 再继续铣削。加工大模数 齿轮时 (m≥8mm), 需用指状铣刀。
齿轮的加工方法很多，如铸造法、冲压法、热轧法、切 削法等。其中最常用的还是切削加工。
按切削齿廓的原理不同，可分为仿形法和范成法。
齿轮基本加工方法,变位齿轮的分类
一、齿轮加工方法有成形法和展成法（包络法、范成法）两种基本加工类型。
齿轮加工是冷加工，常用的有铣齿，插齿，滚齿，剃齿，磨齿等，加工方法有成型法和展成法两种方法,这两种方法各有优缺点：成型法优点是能在铣床上就能获得齿轮,在设备受限制的情况下考虑。
缺点：为了减少刀具的数量而将齿数分段,在一段齿数内用一把刀,从而齿型会带来系统误差。
展成法是利用刀具和齿轮形成展成运动,来加工齿轮.主要有滚齿和插齿,滚齿是模拟蜗杆齿轮啮合来加工的。
插齿是用模拟两个齿轮啮合来加工的.滚齿用的多,因为滚齿的滚刀的齿形是直线的,方便加工,而插齿的刀具就是一个铲背了的齿轮,齿形是渐开线,加工起来没这方便.但插齿能用在一些滚齿不能加工的位置上,如内齿和退刀距离过短的双联或多连齿轮。
在齿轮的精加工有剃齿和磨齿。
同样是展成法,剃齿的优点是效率高但不能用于硬齿面，磨齿就相反。
成形法是用与被加工齿轮齿槽形状完全相等的成形刀具加工齿形的方法。
展成法是指利用齿轮刀具与被加工齿轮的啮合运动，在齿轮加工机床上切出齿形的加工方法二、用范成法加工齿轮时才有变位齿轮的改进方法。
齿轮变位的意义（1）避免根切现象.切削z<zmin的齿轮而不发生根切；（2）配凑中心距.一对齿轮在非标准中心距的情况下不仅均能安装，而且能满足侧隙为零、顶隙为标准值的要求；（3）改善小齿轮的强度和传动啮合特性，能提高齿轮机构的承载能力。
（4）修复已磨损的旧齿轮。
个人认为：当发生根切现象、改善齿轮强度时，齿轮就采用高度变位；当需要拼凑中心距（配齿）、修复已磨损的齿轮时用角度变位。
三、齿轮传动变位分：角度变位齿轮传动和高度变位变位齿轮传动。
1、高变位：x1=-x2 角变位：x1+x2>0(正传动) x1+x2<0(负传动) .2、高变位齿轮变位前中心距与变位后中心距相等。
角度变位齿轮是变位前与变位后的中心距不相等。
（或大于或小于）3、高变位齿轮不改变齿轮啮合的中心距,避免少齿数齿轮根切,改善齿轮强度,使两齿轮滑动率接近；角变位的主要目的就是凑中心距,节圆和分度圆不重合；4、高度变位-其啮合角不变，角度变位--其啮合角发生变化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 珩齿的加工原理与剃齿相同，是对淬硬齿 形进行精加工的方法之一。
• 珩齿所用刀具为珩磨轮，也称珩轮，它 是由轮坯及齿圈构成。
（五）磨齿加工
• 磨齿加工主要用于对高精度齿轮或淬硬的齿轮 进行齿形的精加工。目前，磨齿主要用于加工 精度要求很高的齿轮，特别是硬齿面的齿轮。
各种齿轮加工工艺比较表
加工精度
1 滚制：齿轮的滚制加工有利用成形法与展成法。 （1）利用展成法的滚制是利用齿条与小齿轮、小齿轮与 大齿轮、内齿轮与小齿轮的啮合；将淬火硬化的齿条形工 具、小齿轮形工具、内齿轮形工具按压于齿轮轮坯，使轮 坯滚动，借塑性变形加工成齿形。 （2）利用成形法的滚制是用对应于滚制齿轮的齿轮形状 的成形滚制刀具，藉特殊的滚轧加工成形齿形。 2 热间锻造：热间锻造的主要对象为直齿伞齿轮、螺旋 伞齿轮及正齿轮，通常为以非铁合金为材料的齿轮，可不 计加热之际发生的氧化皮时，热间锻造的精度及表面粗糙 度不亚于机械加工。
一成形法
用齿轮铣刀在普通铣床上加工齿轮是常用的成形法加 工。铣完一个齿槽后，分度头将齿坯转过360°/z，再 铣下一个齿槽，直到铣出所有的齿槽。 1：齿轮铣刀的选择 应选择与被加工齿轮模数、压力角相等的 铣刀。同时按齿轮齿数根据下表选择合适号数 的铣刀。 1 2 3 4 5 6 7 8 加工齿 12- 14- 17- 21- 26- 35- 55- 135以上 数范围 13 16 20 25 34 54 134 及齿条 刀号
（三）剃齿加工
• 剃齿常用于未淬火圆柱齿轮的精加工，生产效 率很高，在成批、大量生产中得到广泛的应用。 • 原理盘形剃齿刀外型很像齿轮，加工时剃齿刀 和齿轮轴交错成一角度，作螺旋齿轮啮合
（四）珩齿加工
• 主要用于去除热处理后齿面上的氧化皮，减 小 轮 齿 表 面 粗 糙 度 值 ， 表 面 粗 糙 Ra0.4 ～ 0.2μ m ，从而降低齿轮传动的噪声。生产效 率高，一般用于大批量加工 8 ～ 6 级精度的淬 火齿轮。
滚齿原理
（二）插齿加工
• 插齿主要用于加工直齿圆柱内、外齿齿轮或多 联齿轮，内、外花键等。 • 插齿机的工作原理类似一对圆柱齿轮啮合，其 中一个齿轮作为工件，另一个齿轮变为齿轮形 的插齿刀具
Y5132型插齿机外形它主 要由床身、立柱 、刀 架 、插齿刀主轴、工作 台 、床鞍等部件组成。
插齿原理及所需要的运动
3 高速锻造：1957年由美国General Dynamics公司开发。 4 冷间锻造：主要有利用锻粗或锻头法扩大齿坯尺寸的成形 与减少齿坯断面的挤出成形。 5 冲剪：玩具等不大要求精度的小型板齿轮常用冲剪法作成。 6 普通铸造：超大型齿轮不得不用铸造放来加工。直接将熔 融的金属注入铸模中，凝固后取出，直接使用或机械加工后 使用。 7 精密铸造法：有毂模法、石膏模法等。 8 粉末冶金法 9 射出成形法
2铣削方法 在卧式铣床上，将齿坯套在心轴上安装于分度头和尾 架顶尖中，对刀并调好铣削深度后开始铣第一个槽，铣完 一齿退出进行分度，依次逐个完成齿数的铣削。
铣齿加工特点：
（1）用普通的铣床设备，且刀具成本低。 （2）生产效率低。每切完一齿要进行分度，占 用较多的辅助时间。 （3）齿轮精度低。齿形精度只达11-9级。
齿轮的加工方法
• 机械1605班
李真富 刘文俊
齿轮加工原理
关键：齿面加工 主要方法 刀具切削加工 磨削加工砂轮 前者由于加工效率高，加工精度较高， 因而是目前广泛采用的齿面加工方法。 后者主要用于齿面的精加工，效率一 般比较低。
齿轮加工方法
按照加工原理分为两类 成形法（仿形法） 展成法
1：成形法是采用与被切齿轮齿槽相符的成形 刀具加工齿形的方法。 2：展成法是利用一对齿轮无侧隙啮合时两轮 的齿廓互为包络线的原理加工齿轮的。
通常6-10， 滚齿 最高4级
生产率
较高
较高 高，2-4分 钟一件 低 较低
齿面光洁度
较差
较好 可达8-10 可达7-9 可达7-9
适用范围
通用性大
通用性大 主要用于精加工 剃齿后的加工 淬硬后的精加工
通常7-9， 插Βιβλιοθήκη 最高6级剃齿 5-7级精度 珩齿 6-8级精度 磨齿 3-7级精度
齿轮加工的其他方法
二展成法
展成法切制齿轮常用的刀具有三种：
（1）齿轮插刀 是一个齿廓为刀刃的外齿轮 （2）齿条插刀 是一个齿廓为刀刃的齿条
（3）齿轮滚刀 像梯形螺纹的螺杆，轴向剖面齿 廓为精确的直线齿廓，滚刀转动时相当于齿条在 移动。可以实现连续加工，生产率高。
展成法特点： 用展成法加工齿轮时，只要刀具与被切齿轮 的模数和压力角相同，不论被加工齿轮的齿数是 多少，都可以用同一把刀具来加工，这给生产带 来了很大的方便，因此范成法得到了广泛的应用。
三、齿轮加工机床的类型与加工方法
圆柱齿轮加工机床主要有 滚齿机 滚齿加工 插齿机 插齿加工 剃齿机 剃齿加工 珩齿机 珩齿加工 磨齿机 磨齿加工
（一）滚齿加工
• 滚齿加工是用滚齿刀在滚齿机上加工齿轮的方 法。 • 滚齿加工原理是滚齿刀和齿坯模拟一对螺旋齿 轮作啮合运动。
Y3150E型滚齿机是一种 中型通用滚齿机，主要 用于加工直齿和斜齿圆 柱齿轮，也可以采用手 动径向切入法加工蜗轮。
