最新247_广联达钢筋抽样软件ggj应用技巧——批量识别梁支座汇总
广联达GGJ钢筋教程
广联达GGJ钢筋教程广联达 GGJ 钢筋——基础篇1、在楼层管理当中，基础层的层高应如何定义, 答:1、基础底板的高度;2、如果没有地下室时从 0.00 开始定义。
2、在实际工程中基础次梁与基础主梁相交时，相交节点是不布置箍筋的。
软件可以正确处理吗, 答:在基础梁的属性中可选择箍筋是否贯通，这样就可以直接处理了。
3、在实际工程中，独立基础中有上下两层钢筋，软件应如何处理, 答:软件在横向受力筋和纵向受力筋的下方都提供了关于上下部配筋信息不同的处理方法，即B12200/B14200，斜杠前表示下部，斜杠后表示上部;当上下部钢筋弯折长度不同时，可在独立基础的计算设置中第 17 和 18 项进行调整;注意:此处理情况适用于同截面内上下不同配筋的情况。
4、图纸设计时要求当独立基础的长度和宽度大于2500 时，钢筋是交错布置的，软件应如何处理,答:在独立基础的计算设置中软件按照“简明钢筋混凝土结构构造手册”的要求增加选项，自动按此进行计算;另外，如果图纸要求的独立基础长度和宽度是其他数值时，也可在计算设置当中第14 条进行调整。
5、在实际工程中，独立基础平面不是矩形的，是异形的，软件能否处理, 答:软件在建立构件时新增加了异形独立基础和自定义独立基础两个子类型，都可以来处理平面异形的独立基础。
对于钢筋的配筋方向与软件黙认不同的情况时，软件还提供了调整配筋方向功能，可根据不同要求进行调整。
6、在图形软件里绘制的参数化独立基础为什么导不到钢筋软件里, 答:因为以前独立基础中只有矩形独立基础，新版软件在独立基础构件下新增参数化独立基础、异形独立基础、自定义独立基础，这样钢筋图形互导的问题就不存在了。
7、条形基础中分布筋我不想让它通算，应如何处理, 答:软件在计算设置中增加了条基 L 形相交时分布筋是否贯通的选项，只要选择即可。
8、请问条形基础的受力筋根数软件是如何计算的, 答:软件有相应的黙认原则，当与您手工计算不一致时可查看其计算设置。
03-批量识别梁支座

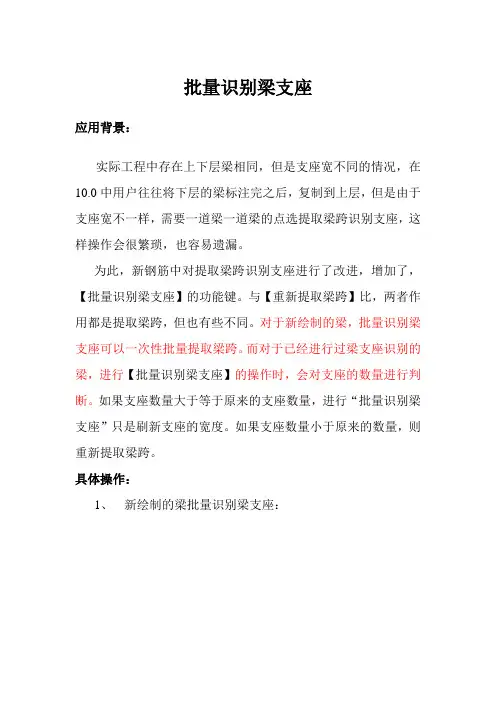

批量识别梁支座
应用背景：
实际工程中存在上下层梁相同，但是支座宽不同的情况，在10.0中用户往往将下层的梁标注完之后，复制到上层，但是由于支座宽不一样，需要一道梁一道梁的点选提取梁跨识别支座，这样操作会很繁琐，也容易遗漏。
为此，新钢筋中对提取梁跨识别支座进行了改进，增加了，【批量识别梁支座】的功能键。
与【重新提取梁跨】比，两者作用都是提取梁跨，但也有些不同。
对于新绘制的梁，批量识别梁支座可以一次性批量提取梁跨。
而对于已经进行过梁支座识别的梁，进行【批量识别梁支座】的操作时，会对支座的数量进行判断。
如果支座数量大于等于原来的支座数量，进行“批量识别梁支座”只是刷新支座的宽度。
如果支座数量小于原来的数量，则重新提取梁跨。
具体操作：
1、新绘制的梁批量识别梁支座：
拉框选择后：
这样就一次将所有的梁支座识别了。
很方便，快捷。
2、对于已经进行过梁支座识别的梁，批量识别后，是怎样
的呢？
首层柱截面及支座，如图：
二层柱截面及支座。
如图：
将已识别的首层的梁复制到二层后，发现，支座宽还是一层的值，且支座的数量没有变化如图：
对于10.0，我们需要手动将识别支座并删除，而11.0中，我们用批量识别梁支座，可以快速的将支座宽刷新成本层柱的界面信息和重新提取梁跨，结果如图：
注意：由于上层的支座数量变少，所以识别后，会自动重新提取梁跨。
如果支座数量大于等于原来的支座数量，进行“批量识别梁支座”只是刷新支座的宽度，数量不会增加。
广联达应用心得及技巧总结
广联达应用心的及技巧总结105023212 陈哲摘要：本学期学习了广联达的计价软件，通过短暂的学习和练习，对GBQ4.0、GCL2008、GGJ2009有了一定的了解，认识到了图形算量软件在计算工程量时的准确便捷，计价软件在组价时的灵活易调整，钢筋软件通过输入构件钢筋信息更加清晰准确的计算出钢筋的重量。
本文针对自己在实际应用操作这些软件时所遇到的问题加以梳理总结。
关键字：GBQ4.0 GCL2008 GGJ20091．各种软件在操作过程中应该注意的问题1.1GCL2008在学习过程中应该注意的问题1.1.1新建工程在新建工程时，要正确填写工程信息，注意规则、模式、室外地坪标高的填写，尤其注意室外地平的填写，因为室内外高差影响土方、首层超高模板面积、外墙装修等问题的计算量。
因为软件是图形算量软件，所以特别注意清单和定额两种模式下所算出的量的差别。
在计算规则上，清单计价模式下的量指的是图纸中显示的量，而定额计价模式下的量指的是工程施工过程中的实际量。
同时，清单与定额的计量单位也会有差异，在进行综合单价的计算的时候要注意计量单位不同的项目要予以相应的转化，例如清单中踢脚线按㎡计，而定额中按m来计算。
1.1.2新建楼层打开定义的工程后会出现首层和基础层，当实际工程中有地下室时，应该选中基础层，然后插入楼层，即为地下层，地上部分应选中首层之后插入楼层。
若有标准层，可输入标准层一层的信息，在其后相同层数上填写好即可。
同时，女儿墙层应单独建立一个楼层。
在此软件中，层高要以结构标高为准，而一般情况下，层高的确定可以任选结构标高和建筑标高两种。
基础层的层高要算到基础底部，不包含垫层，要最大限度的包含基础构件。
1.1.3建立轴网在建立轴网时要注意上下开间左右进深的输入，当遇到弧形轴网时，要注意角度的正确输入，如练习中应输入两个45°。
绘制轴网时，两个轴网不是恰好重合，可以用旋转的方式得到所需形式的轴网。
1.1.4图形的定义和绘制所有图形的绘制都应该遵循先定义后绘图再计算。
广联达钢筋应用技巧
柱-计算篇
使用条件： 独立基础容许竖向直锚深度≥Lae
出自《钢筋混凝土结构平法设计与施工规则》 P113
使用条件：当基础高度h较高 （偏心受压或小偏心受压 h ≥1200mm， 大偏心受压h ≥1400mm）
出自08G101-11P6
23
柱-计算篇
04G101-3P45
柱墙插筋锚固竖直长度与弯钩长度对照表
计算篇
44
板-计算篇
• 案例1
工程中有两种马登钢筋，一种按照平米算的，一种按照根数算，两种 马登钢筋在软件中是如何计算的
45
板-计算篇
• 案例2
如图所示，在这块板中，受力筋只有一根，长度和其他受力筋长度不 一样，什么原因？
46
板-计算篇
• 案例3
王工和李工进行对量，板受力筋，相同的板，相同的画法，钢筋信息 也完全一样，为什么王工和李工算出来的受力筋根数相差2根？
竖直长度
弯钩长度a
≥0.5laE(≥0.5la)
12d且≥150
≥0.6laE(≥0.6la)
10d且≥150
≥0.7laE(≥0.7la)
8d且≥150
≥0.8laE(≥0.8la)
6d且≥150
24
梁柱 梁
板
剪力墙
基础
25
框架梁-建议画图的顺序
定义-绘制所有梁-最后原位标注
26
框架结构-梁
(1)B12200/(1)B10200+(1)B12200+(1)B12200
52
剪力墙-技巧篇
• 案例2
有暗柱的地方还需不需要画墙体，如图所示
53
剪力墙-技巧篇
• 案例3
有个异形暗柱，如图，如何快速绘制暗柱形状，编辑异形暗柱钢筋
广联达识别梁的操作流程
广联达识别梁的操作流程
梁是建筑结构中重要的组成部分，在建筑设计及施工中需要进行梁的识别工作，以确保梁的尺寸、材料、位置等方面的准确性。
而广联达作为建筑信息化软件的领导者之一，提供了快速、准确的梁识别功能，下面将介绍广联达识别梁的操作流程：
1、打开广联达软件，在“工程管理”中选择需要识别梁的工程项目。
2、在“三维模型”中选择需要识别梁的构件，点击鼠标右键，在弹出的菜单中选择“属性”，进入构件的属性设置界面。
3、在属性设置界面中，选择“类型”一栏，点击右侧的下拉框，在弹出的菜单中选择“梁”。
4、在属性设置界面中，填写梁的相关属性信息，如梁的名称、长度、宽度、高度、材料、重量等。
这些信息可以根据设计图纸或实际测量结果来填写，以确保梁的识别准确。
5、点击“确定”按钮，保存梁的属性设置。
此时，梁的识别工作就完成了。
总结：广联达识别梁的操作流程简单易懂，只需要按照步骤逐一操作即可完成。
通过识别梁，可以更加准确地进行建筑设计和施工，提高工作效率和质量。
- 1 -。
广联达钢筋算量软件操作经验技巧总结
广联达钢筋算量软件操作经验技巧总结引言广联达钢筋算量软件是建筑行业广泛使用的钢筋计算工具，它通过精确的算法帮助工程师快速完成钢筋的计算和管理工作。
本文旨在总结广联达钢筋算量软件的操作经验和技巧，以提高使用者的工作效率。
软件界面与基本功能1. 界面布局熟悉软件界面是高效工作的前提。
广联达软件界面通常包括菜单栏、工具栏、绘图区和属性栏等部分。
2. 基本功能软件提供了绘图、编辑、计算、报表输出等基本功能，用户需要熟练掌握这些功能以应对不同的工程需求。
绘图与建模技巧1. 精确绘图使用快捷键：利用快捷键可以提高绘图效率，如使用“W”移动视图，“L”绘制直线等。
图层管理：合理设置图层，区分不同类别的钢筋，便于管理和修改。
2. 参数化建模模板应用：利用软件提供的模板快速创建标准构件。
参数调整：根据实际工程需求调整构件参数，实现个性化设计。
3. 复杂构件处理分割与合并：对于复杂的钢筋结构，可以采用分割和合并的方法简化操作。
自定义构件：对于非标准构件，可以自定义创建，提高建模的灵活性。
钢筋计算与优化1. 计算设置准确设置：确保所有计算参数与实际工程相符，避免计算误差。
批量计算：利用软件的批量计算功能，一次性完成多个构件的钢筋计算。
2. 结果校验对比分析：将软件计算结果与手工计算或经验值进行对比，确保计算的准确性。
误差排查：对于计算结果中的异常数据，要及时排查原因并修正。
3. 优化建议材料优化：根据计算结果，优化钢筋的规格和数量，减少材料浪费。
施工优化：考虑施工便利性，对钢筋布置进行合理调整。
报表输出与分析1. 报表定制自定义报表：根据项目需求，定制个性化的报表格式。
数据筛选：利用报表功能筛选关键数据，便于分析和决策。
2. 数据导出多种格式：软件支持多种数据导出格式，如Excel、PDF等，满足不同场景的需求。
数据整合：将钢筋数据与其他工程数据整合，进行全面的项目分析。
实际工程应用案例1. 住宅项目应用在住宅项目中，广联达软件帮助工程师快速完成标准层的钢筋计算，并通过参数化建模简化了复杂构件的处理。
广联达钢筋抽样GGJ系新规则交底
广联达钢筋抽样GGJ系新规则交底背景介绍钢筋是建筑行业常用的一种材料。
在建筑中，钢筋作为建筑结构的支撑材料，承载着楼房的重量和承受着自然灾害的冲击。
由于其重要性，对钢筋品质的保证显得尤为重要。
因此，钢筋抽样检测也就成为了一项必不可少的工作。
作为国内知名的软件开发商，广联达在开发管理信息系统方面拥有着强大的实力。
其开发的GGJ系列钢筋抽样管理软件也因其实用性和高效性受到了广大建筑企业的青睐。
为了更好地保障钢筋品质，广联达在最近推出了新规则，成为了业内公认的标准之一。
在本文中，我们将详细介绍广联达钢筋抽样GGJ系新规则的内容和实施细节。
新规则内容广联达钢筋抽样GGJ系新规则主要包括以下三个方面：1.钢筋抽样标准新规则细化了钢筋抽样标准，明确规定了钢筋抽样的具体数量和抽样时机。
其中，抽样数量根据钢筋的数量和批次不同而有所区别，一般按照每200根为一批次进行抽样。
抽样时机也非常关键，一般是在钢筋到达仓库后的48小时内进行。
2.抽样标记为了确保抽样过程的真实性和抽样结果的准确性，新规则对钢筋的抽样标记也进行了规定。
每一批次的钢筋抽样需要进行标记，并且将其与抽样单相对应。
采用喷码方式进行标记，确保标记不易拆除、模糊或遮盖。
3.数据采集新规则进一步完善了数据采集方式。
除了抽样基本信息外，还需要记录抽样钢筋的批次号、规格、强度等参数。
在采集数据时，需要保证数据的准确性和及时性，尤其是在抽样结束后，需要对数据进行全面的汇总和分析。
实施细节在实施新规则时，需要注意以下细节：1.抽样人员应专人负责，并经过专业培训。
同时，新规则规定抽样人员应当穿戴符合要求的防护设备，确保抽样过程安全可靠。
2.新规则要求建立钢筋抽样台账，记录钢筋抽样的基本信息、标记信息以及数据采集结果。
3.新规则需要建立抽查机制和质量监管机制，确保所有抽样数据的真实性和准确性。
抽查机制可以对抽样数据进行随机抽查，质量监管机制可以对每个批次的钢筋进行质量检测，并对抽样结果进行综合分析。
广联达钢筋抽样教程
广联达钢筋抽样教程一、背景介绍广联达是一家领先的建筑信息化软件提供商，为工程建设领域提供一站式数字化解决方案。
其中，钢筋抽样是建设项目中必不可少的环节之一。
本文将介绍广联达钢筋抽样的基本流程和操作方法。
二、钢筋抽样流程广联达钢筋抽样的流程主要包括以下几个步骤：1.登录系统：在广联达钢筋抽样系统中输入用户名和密码进行登录。
2.创建项目：在系统中创建一个新的项目，并填写相关的项目信息，如项目名称、施工单位、工程位置等。
3.添加构件：在项目中添加需要进行钢筋抽样的构件，可以通过手动输入构件信息或者导入构件清单。
4.设置抽样方案：根据实际需要设置钢筋抽样的方案，如抽样数量、抽样比例、抽样位置等。
5.执行抽样：根据抽样方案，在实际施工过程中进行钢筋抽样操作，记录抽样结果。
6.生成报告：根据抽样结果生成钢筋抽样报告，包括抽样数量、抽样位置、抽样时间等信息。
7.导出数据：将钢筋抽样数据导出，用于后续的数据分析或其他用途。
三、钢筋抽样操作方法1. 登录系统在广联达钢筋抽样系统的登录页面，输入正确的用户名和密码，点击登录按钮即可成功登录。
2. 创建项目在系统的首页点击“新建项目”按钮，进入项目创建页面。
在该页面中填写项目的基本信息，包括项目名称、施工单位、工程位置等，并点击保存按钮完成项目创建。
3. 添加构件在项目详情页点击“添加构件”按钮，进入构件添加页面。
在该页面中可以手动输入构件的相关信息，如构件编号、构件类型、构件尺寸等。
也可以导入构件清单，将已有的构件数据导入系统中。
4. 设置抽样方案在项目详情页点击“设置抽样方案”按钮，进入抽样方案设置页面。
在该页面中可以设置抽样的相关参数，如抽样数量、抽样比例、抽样位置等。
5. 执行抽样在实际施工过程中，根据抽样方案进行抽样操作。
在抽样位置进行抽样，并记录抽样结果，包括构件编号、抽样时间等信息。
6. 生成报告在项目详情页点击“生成报告”按钮，系统将根据抽样结果自动生成钢筋抽样报告。
247_广联达钢筋抽样软件GGJ2009应用技巧——批量识别梁支座
GGJ2009批量识别梁支座在算量过程中经常会遇到这样的图纸，两层间柱信息有变化，但是梁基本没差异。
这种情况下，通常会绘制好两层的柱后，只绘制一层的梁，另一层梁采用层间复制的方法复制到另一层，再进行修改。
但是在这里，我们遇到的问题是，柱信息是有变化的，例如柱截面发生变化，如果用GGJ10.0处理的时候每一道梁都需要重新提取梁跨，如果梁个数较多，操作量还是比较大的；如果用GGJ2009处理的话只需要使用“批量识别梁支座”功能即可。
下面，我们举例来说明具体的操作方法及规则。
首先在首层绘制柱和梁，柱截面为500*500，如图所示，对梁进行原位标注的时候可以看到支座信息如下图，首层绘制完毕后，在二层绘制柱，柱截面信息为400*400。
利用【楼层】菜单下【从其它楼层复制构件图元】功能，将首层梁复制到二层，复制完成后查看梁平法表格，柱截面的信息依然为首层信息，那么这时就需要使用功能。
点击【批量识别梁支座】，选择梁，软件提示“批量识别梁支座成功”，这时再去查看梁的原位标注信息，如下图所示，支座已经识别为二层柱的信息。
这样就完成了梁的支座信息更新，而不需要一道一道重新提取梁跨。
在本案例中，还有一个需要注意的问题。
5轴与B、C轴相交处有两个圆形的柱子，在首层并不是框架梁的支座，在二层依然不是框架梁的支座。
在这种情况下，使用【批量识别梁支座】功能并不会重新提取梁的跨数，只是刷新了支座的信息。
那软件如何确定是重新提取梁跨还是只识别一下梁支座呢？有以下原则：1、当前选中的梁已经识别了支座的，此时需要重新根据支座位置的数据刷新平法表格中的支座数据，跨长和原位标注保持不变。
2、已识别的梁在同位置找不到支座时，则该梁图元重新识别支座；保留相同跨的跨原位标注。
3、当前选中的梁未识别支座时，则根据原位标注功能的表现形式，将该梁的支座数据及跨长、跨数提出。
4、当前选中的梁支座多于平法表格中的支座信息时，则视该支座不存在。
广联达钢筋抽样软件的使用方法
广联达钢筋抽样软件的使用方法一、工程设置首先在模块导航栏点击工程设置，进行工程信息填写及比重设置、弯钩设置、损耗设置、计算设置、楼层设置，比重设置改写钢筋比重，计算设置改写计算方式和节点形式，楼层设置填写楼层层数、层高、标高、楼板厚，还有混凝土强度、保护膜厚度，最后不要忘记复制到其他楼层。
二、建立轴网点模块导航栏里绘图输入按钮，进入绘图界面，在绘图界面最上边是菜单栏，稍下是工具栏，中间画框是绘图区域，最下边是状态栏（状态提示怎样操作）。
绘图一般分三个步骤：定义→新建→绘图。
建立轴网有多种方法。
1、模块导航栏点击绘图输入→轴线→轴网→新建→新建正交轴网（或新建圆弧轴网、新建斜交轴网）→轴网1→下开间→输入轴线尺寸→添加（相邻轴线尺寸相同时乘以轴线数）→1轴→2轴……左进深→输入轴距→添加（相邻轴距相同时乘以轴线数）→A轴→B 轴……上开间→输入轴距→添加（相邻轴距相同时乘以轴线数）→1轴→2轴……右进深→输入轴距→添加（相邻轴距相同时乘以轴线数）→A轴→B 轴……轴网两端标注：在上述步骤完成的情况下，点击模块导航栏的轴网修改轴号位置→将轴网涂黑→点右键→两端标注。
2、下开间、左进深的画法和方法1前两步相同。
画上开间、右进深时，将画框下边，下开间、左进深的定义数据复制粘贴到上开间、右进深的定义数据框里就完成。
3、画下开间、左进深、上开间、右进深时，双击常用值栏的相应数据就可以。
轴号自动排序：上下开间或左右进深轴号不同时，点在定义新建界面工具栏点轴号自动排序按钮便可自动排序。
修改轴距：点画框上边工具栏中的修改轴距，再点击要修改的轴线会弹出请输入轴距框，输入相应数据，点确定即可。
修剪轴线和恢复轴线：点工具栏修剪轴线按钮→再要修剪的轴线上找到要修剪的位置点左键→再点要修剪的部位就可以了。
点工具栏恢复轴线按钮→再点先前修剪的轴线要恢复的部位就可以了。
绘制辅助轴线和删除辅助轴线：在工具栏点平行或两点、点角按钮→点基准轴线或两点、交点→填写距离或角度点确定既可。
广联达钢筋抽样软件--GGJ
广联达钢筋抽样软件GGJ2009新手入门(一)了解钢筋抽样软件①软件能算什么量②软件算量的依据GGJ2009软件综合考虑了平法系列图集、结构设计规范、施工验收规范以及常用的施工工艺，能够满足不同的钢筋计算要求，不仅能够完整地计算工程的钢筋总量，而且能够依据工程要求按照结构类型的不同、楼层的不同、构件的不同计算出各自的钢筋明细量。
软件算量思路：GGJ2009产品通过画图的方式，快速建立建筑物的计算模型，软件根据内置的平法图集和规范实现自动扣减，准确算量。
软件算量的依据：①软件内置了平法系列图集、结构设计规范，综合了施工验收规范以及常用的钢筋施工工艺；②内置的平法和规范还可以由用户根据不同的需求，自行设置和修改，满足多样的需求；③在计算过程中，工程造价人员能够快速准确地计算和核对，达到钢筋算量方法实用化、算量过程可视化、算量结果准确化。
(二)软件算钢筋的流程了解了软件能算什么量和算量的依据之后，我们来为您介绍软件算钢筋的流程：建工程---建楼层---建轴网---画图输钢筋(定义构件---输入钢筋信息---画图)汇总查看结果。
首先，打开软件建立一个工程，然后按照结构施工图建立工程的楼层，楼层建立之后来建立工程的轴网，轴网绘制完成后就可以进行画图输钢筋，这是软件操作流程中最重要的一部分。
画图输钢筋，待结构的模型建立起来之后就可以通过汇总计算来查看钢筋的计算结果。
刚才我们说到画图输钢筋这一部分是我们建立模型进行钢筋计算的主体过程，这个过程分为三个部分：定义构件、输入钢筋信息和画图。
也就是说针对每一个构件，例如柱子、梁、墙，每个构件的绘制都要遵循这个流程，首先来定义这个构件，在构件的定义中输入钢筋信息，然后再把这个构件绘制到图上。
按照这个流程进行各类构件的定义与绘制，完成之后，基本上就完成了我们整个用软件来算量的主体过程。
下面我们将通过一个实际工程的绘制和学习来为您详细介绍用软件来计算钢筋工程量的整个过程。
广联达钢筋算量技巧
广联达钢筋算量技巧钢筋算量是建筑行业中非常重要的一个环节，直接关系到结构设计的精准性和工程质量的保障。
本文将为大家分享一些广联达钢筋算量的技巧和经验，希望能够帮助大家更好地进行钢筋算量。
一、广联达钢筋算量简介广联达钢筋算量是广州市广联达软件有限公司开发的一款钢筋算量软件，主要用于钢筋量的自动识别、计算和报价等工作。
广联达钢筋算量具有使用方便、速度快、准确性高等特点，已经被广泛应用于建筑行业中。
二、广联达钢筋算量技巧1.正确设置参数在使用广联达钢筋算量进行钢筋量计算时，需要设置一些参数，这些参数的设置直接影响到计算结果的准确性。
因此，要想获得更精准的计算结果，必须正确设置参数。
具体操作流程如下：1.打开广联达钢筋算量软件，并选择需要进行钢筋量计算的工程文件。
2.在工程文件中选择需要计算的建筑构件，并在构件属性中设置相关参数，如梁、柱、板等。
3.在计算前检查每个参数是否设置正确，并修改需要更改的参数。
4.点击计算按钮，等待计算结果。
2.选用合适的计算模式广联达钢筋算量软件提供了多种不同的计算模式，如经济型、安全型、极限承载力等，用户可以根据实际需求选用合适的计算模式。
例如，在进行梁的计算时，如果要求经济性较高，则可以选择经济型模式；如果要求计算结果更为安全，则可以选择安全型或极限承载力模式。
3.灵活运用Excel表格广联达钢筋算量软件中的钢筋计算结果可以通过导出Excel表格的方式进行处理和分析。
用户可以使用Excel表格对计算结果进行更详细的分析和统计，便于在工程设计和施工过程中更好地掌握钢筋使用情况和节约成本。
具体操作步骤如下：1.在计算完成后，点击“导出”按钮，将钢筋计算结果导出为Excel表格。
2.打开Excel表格，并对数据进行分析和处理。
4.正确使用支撑系统支撑系统是广联达钢筋算量软件中重要的一个功能模块。
在进行梁的钢筋算量计算时，支撑系统可以自动识别梁的内力大小和位置，并计算出适当的支撑数量和位置。
广联达钢筋算量软件操作经验技巧总结
广联达钢筋算量软件操作经验技巧总结一、工程设置1、工程信息根据设计说明输入结构类型、设防烈度以及抗震等级。
尤其是计算规则的输入。
要根据图纸对于钢筋图集的说明。
2、计算设置框架梁与非框架梁交接部分增加箍筋的数量应为6（详图纸说明）；拉筋配置中直径为6的一级钢筋要改为6.5；板中负筋是否含支座要根据板配筋图进行修改；剪力墙、板拉筋以及马凳筋的布置构造要根据图纸选择双向布置或者梅花布置；板中分布钢筋：若图纸采用直径为6的一级钢筋要改为6.5。
3、搭接设置采用绑扎或者电渣压力焊要根据结构设计说明进行修改。
4、楼层设置根据施工图进行修改。
此外，对于各个构件的混凝土等级要根据结构图说明进行修改。
二、绘图输入1、轴线根据一层建筑平面图进行轴网的绘制；画图如需辅助轴网，要用两点、平行或者点角进行绘制。
如遇到一项工程有两个单独的轴网又必须定义在一个界面时，应该使用点的命令，找到两个轴网相交的部位，进行绘制。
如果轴网比较复杂，必须导入CAD图时候，应该注意导入的CAD的尺寸是否和绘制的尺寸一致。
如不一致，需要进行修改。
2、柱进入绘图界面，软件默认的是首层的。
如图纸基础有柱构件，应该切换到基础界面。
绘制基础柱构件，应该根据图纸大样图或者结构说明，在柱构件属性中其他属性改变插筋信息。
其他楼层不需要更改。
当柱构件是偏轴绘制时，只需要选择柱构件，在界面中选择查改标注进行修改。
柱构件的钢筋信息根据柱的定位图进行输入。
构造柱可以按照结构说明中给定的信息，进行智能布置，智能布置时应按照图纸修改智能布置的信息。
如果智能布置比较麻烦，可以按照上述柱构件的绘制方法进行绘制。
3、墙暗柱的绘制：剪力墙的绘制应该先绘制暗柱，暗柱的绘制应该根据剪力墙的大样图进行输入钢筋信息，一般定义暗柱的时候，首选参数化暗柱，如没有对应的图型，需选择异形暗柱。
剪力墙的绘制：剪力墙的钢筋信息需根据剪力墙大样图进行输入。
绘图时应注意，剪力墙的端点要包括暗柱。
这样方便图形算量导图。
广联达钢筋抽样软件常见问题汇总
钢筋2009[板]跨板受力筋用板负筋布置时，钢筋是否一样不一样，因为用跨板受力筋和用负筋对于分布筋和马镫筋的计算范围是不一样的，应该来说用跨板受力筋布置会更加准确[板]马凳筋软件里面有三种马凳，第一种马凳的形状比较的简单，受力比较的小，一般是在比较薄的板也就是楼层板里面出现的，第二三种马凳形状比较的复杂，受力比较的大一般是在比较厚的板里面如基础筏板里面出现的马凳的尺寸，在马凳尺寸定义的时候的的L3，一定要大于或等于底筋网片的对角线的长度[板]相邻两块板的受力筋互相伸入对方进行搭接，怎么布置才能达到想要的效果？可以采用以下两种方法：1）绘制的时候用自定义范围来布置钢筋就可以了，可以先建两个辅轴来辅助捕捉点确定自定义的范围。
2）在受力筋定义的属性中，有“长度调整”的属性，输入需要调整的长度即可。
[板]用直线画板、墙时画错了怎样回退一线？场景：客户用直线画板画了好多点，突然有一点画错了，不想重画，问怎样回退一线？答：按着键盘上的ctrl+左键，就能回退一线。
[板]温度筋计算完没有量混凝土规范中说明，有面筋的情况下温度筋是不需要计算的，软件自动扣减掉了由于工程画了面筋所以温度筋没有量[板]提示板不能重叠布置到底是怎么回事三维显示看此位置没有板，但就是总提示上面的信息。
后来发现将边上的白线选中之后可以删除，原因是这条白线就是板，删除之后即可绘制。
[楼梯]参数化楼梯对于楼梯的参数，首先楼梯分为两类：一类楼梯：AT~ET 特点：单边受力二类楼梯：FT~LT 特点：三边受力或与单边受力混合那么在楼梯的参数中，经常可以看到带有小平台板的，如上图右侧FT型楼梯，此楼梯的小平台板不包括楼梯平台和休息平台。
所以对于休息平台的钢筋需要单独处理。
[基础]集水坑中坑连坑情况软件处理钢筋的方法？集水坑中坑连坑情况下，软件处理集水坑可以用两种方法：方法一：点画两个集水坑，点画时两个坑口挨着（其中一个集水坑坑宽定义为原坑宽+坑口距离），画好后补画剪力墙（剪力墙的厚度定义为坑口距离），这样处理软件计算的顶部面筋是准确的。
广联达钢筋抽样软件CAD识别应用及技巧
广联达钢筋抽样软件CAD识别应用及技巧摘要：随着经济科学的发展，建筑业空前繁荣，高层和超高层建筑不断涌现，投资金额的迅猛增长，工程量的计算变得越来越繁琐。
钢筋工程量计算在整个工程造价中起着举足轻重的作用,计算时需要准确理解图纸,熟悉施工现场施工流程以及熟练运用更多钢筋算量软件的操作技巧,现实中熟练运用钢筋算量软件对建设方与施工方预算和结算中存在重要作用。
本文从概述出发，阐述了钢筋算量软件运用的技巧。
关键词：钢筋算量软件；应用；技巧目前, 在我国建筑业各单位中还没有完全单独设立一个基于软件进行钢筋工程量计算的岗位, 钢筋工程量计算都是根据简单的混凝土含模量估算得出。
随着社会经济与技术的不断发展, 高层建筑迅速增多,钢筋的需求量急剧增长,鉴于钢筋是建筑工程的主材之一,钢筋工程量的计算准确与否将直接影响开发商对建筑开发项目投资额的多少, 这就促使了建筑业各单位对钢筋工程量计算的重视程度不断提高,因此, 掌握钢筋算量软件的运用已成为工程造价从业人员必备的基本技能。
一、概述1、钢筋工程量计算的繁琐与复杂。
工程量的计算是工程造价工作中工作量最大的一部分。
在建筑领域钢筋工程量又是工程量确定过程中最为繁琐和复杂的一音盼因为钢筋工程量的计算不仅需要较强的识图能力和对规范、标准图集的深入理解更需要对工程结构力学知识以及钢筋工程施工的过程相当熟悉。
钢筋工程量的计算在工程造价工作中是一个独立的分支也是许多造价工作者的核声白能力之一。
2、软件应用使钢筋算量效率提高。
造价工作者传统的钢筋算量方法是手工计算。
由于手工的局限导致了数据重复利用率低、计算量大、计算错误率高等问题厂旦某一数字错误就要重新计算总钢筋算量软件的应用极大地提高了造价工作者的工作效率。
在现实工程中厂万平米的工程利用广联达之类的算量软件可以在一天内准确完整地计算出钢筋工程量。
二、钢筋算量软件应用前掌握的知识在编制钢筋工程估算中, 了解钢筋的计算规则以及过程,通过钢筋算量软件就能够比较简单地算出钢筋量。
广联达钢筋抽样软件GGJ 9.0实用手册
广联达钢筋抽样软件GGJ 9.0实用手册前言第一节现行与钢筋抽样相关规范简述混凝土结构设计规范：GB50010-2002是根据建设部建标[1997]108号文进行修订的，于2002年4月1日起施行，主要内容有：混凝土结构基本设计规定、材料、结构分析、承载力极限状态计算及正常使用极限状态验算、构造及构件、结构构件抗震设计及有关附录。
它本规范适用于房屋和一般构筑物的钢筋混凝土、预应力混凝土以及素混凝土承重结构的设计；不适用于轻骨料混凝土及其他特种混凝土结构的设计。
1996年由陈青来、刘其祥等主编的《混凝土结构施工图平面整体表示方法制图规则和构造详图》（以下简称“平法”）96G101在全国正式推广，平法的表达形式是把结构构件的尺寸和配筋等，按照平面整体表示法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构施工图。
它改变了传统的那种将构件从结构平面布置图中索引出来，再逐个绘制配筋详图的繁琐方法，大大提高了设计和施工的规范性、准确性。
本图集适用于非抗震和抗震设防烈度为6、7、8、9度地区一至四级抗震等级的现浇混凝土框架、剪力墙、框剪和框支剪力墙主体结构施工图的绘制，包括常用的柱、墙、梁三种构件。
平法的基本理论简介：1、平法的基本理论为：以知识产权的归属为依据，将结构设计分为创造性设计内容与重复性设计内容两部分，由设计者采用平法制图规则完成前一部分，后一部分则采用平法标准构造图集，两部分为对应互补关系，合并构成完整的结构设计。
2、创造性与重复性设计内容的划分，主要看结构施工图表达的内容是否为前面两个分系统是运行的结果。
即是否为设计者本人对具体工程所做的结构体系设计和结构计算分析的成果，而这部分工作成果和知识产权明显属于设计者，传统设计中大量重复表达的内容，如常规节点构造详图、钢筋搭接长度和锚固长度、箍筋加密区范围等，均不是具体工程中结构体系和结构计算分析的成果，明显属于重复性设计内容。
广联达钢筋软件应用方法和技巧
广联达钢筋软件应用思路曾经做过的一个商住楼工程，位于深圳市XX区，地上28层，地下三层，有人防，框剪结构，总建筑面积21万余平方米，其中地下建筑面积6万余平方米。
该工程的最大难点是地下室，其平面形状为异型，且有人防结构（人防结构为11G规则，其余为03G规则，可以分别建模来处理，在实际钢筋计算中被忽略了）；部分汽车坡道的内外侧半径不是同心圆（钢筋只得采用手工计算），屋面为坡屋面，错落有致，高低不同，外立面构造复杂，且有很多挑板及线条，所有这些都给软件的计算带来了极大的挑战。
下面我就简单的述说一下自己使用钢筋软件的一般思路。
先检查电子版图纸，看看是否满足软件的导入或识别要求，该需分解的就分解以及该转旧的就转旧，特别是钢筋符号不得有乱码及代号（见图1），经过这番处理，电子版图纸就符合软件的导入及识别要求了。
在新建工程时，须按照图纸输入相关参数，特别是钢筋的计算规则的选择不得有误，因其一旦选定是无法修改的。
轴网的选择我喜欢用柱图，相对来说，柱图的准确性较高，且没有其他的线条，比较干净，一目了然。
然后导入基础图纸开始建模（我喜欢从基础做起）。
在识别柱时，我一般的是先识别柱，然后再批量修改钢筋信息，总以为软件在识别柱表或柱大洋时欠准确。
（我认为软件对柱的处理非常的到位，效率是最高的）梁的识别要注意两点，一是在识别原位标注前要进行“梁跨校验”，直至无误后方可识别梁的原位标注，以尽量减少后续的修改工作。
二是对梁的箍筋的肢数的检查，曾经遇到过这样的问题，标注是2肢箍，但被识别成4肢箍了，所以一定要养成识别后检查的习惯，以尽量减少失误。
板的建模较简单，先按图纸注明中的“板厚除图中标注外，其余均为XXX”新建一个板构件（其实，这个“板厚除图中标注外，其余均为XXX”应该占多数，已注明的只占少数，如此操作后修改的工作量相对的较少），自动生成后再按图调整，板筋的识别比较繁琐，特别是那些未按制图规则标注的负筋，软件处理起来相当的麻烦(见图1)。
2024年广联达基本操作总结（3篇）
2024年广联达基本操作总结1、基础梁受地基反作用力影响，其受力特性与框架梁相反，其钢筋标注以b、t为前缀，并包含下部支座筋。
2、基础连系梁的作用是承载地面填充墙的局部荷载，以保持基础的连贯性，其标注方式与非框架梁的标注相仿。
3、承台梁是采用梁式配筋的一种基础形式，其受力特点及标注方法与基础梁基本一致。
4、对于悬挑梁，若其悬挑长度小于4hb，其端部钢筋可不作弯下处理。
5、a. 当梁支座为框架柱时，应按柱梁节点的规定处理。
b. 若梁支座为剪力墙：若梁高大于特定倍数的墙厚，通常会设计有平行于墙的暗柱。
若梁高小于特定倍数的墙厚，应按非框架梁的节点规定处理。
c. 若梁支座为框架梁，梁节点的处理应根据设计要求进行。
6、a. 当剪力墙内外侧钢筋不如：（1）c14@150（左）+（1）c12@150（右）。
b. 若采用隔一布一的布置方式，如：（2）b10@150［815］/（2）b10@100［1500］/（2）b10@150［815］，从下向上。
d. 垂直加强筋和其他钢筋在其他定义中处理。
e. 压墙筋也在其他钢筋定义中处理。
7、对于变截面筏板基础的钢筋处理，需在节点设置中设定锚入长度。
8、定义变截面梁的尺寸，如350____500/200。
9、识别剪力墙的步骤包括：识别墙表、提取墙边线、提取墙标识，最后进行墙的识别。
10、识别独立基础的方法：a. 直接通过CAD建模识别：提取独立基础边线、提取独立基础标识，然后自动识别独立基础并修改定义属性。
b. 先创建构建，再识别图元：对照图纸新建构建，提取独立基础边线和标识，然后自动识别独立基础（自动匹配，适用于多单元参数型独立基础）。
11、解决Y向梁图分开标注问题，可选择并移动整个图元。
12、梁识别不全可能的原因：a. 梁集中标注引线未与梁边线相交，可调整CAD识别选项，延长梁引线。
b. 梁边线位于不同图层，容易遗漏，需确保所有图层都被提取。
c. 梁边线缺失，需要补画CAD线（梁边线）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
247_广联达钢筋抽样软件G G J2009应用技巧——批量识别梁支
座
GGJ2009批量识别梁支座
在算量过程中经常会遇到这样的图纸，两层间柱信息有变化，但是梁基本没差异。
这种情况下，通常会绘制好两层的柱后，只绘制一层的梁，另一层梁采用层间复制的方法复制到另一层，再进行修改。
但是在这里，我们遇到的问题是，柱信息是有变化的，例如柱截面发生变化，如果用GGJ10.0处理的时候每一道梁都需要重新提取梁跨，如果梁个数较多，操作量还是比较大的；如果用GGJ2009处理的话只需要使用“批量识别梁支座”功能即可。
下面，我们举例来说明具体的操作方法及规则。
首先在首层绘制柱和梁，柱截面为500*500，如图所示，对梁进行原位标注的时候可以看到支座信息如下图，
首层绘制完毕后，在二层绘制柱，柱截面信息为400*400。
利用【楼层】菜单下【从其它楼层复制构件图元】功能，将首层梁复制到二层，复制完成后查看梁平法表格，柱截面的信息依然为首层信息，那么这时就需要使用功能。
点击【批量识别梁支座】，选择梁，软件提示“批量识别梁支座成功”，这时再去查看梁的原位标注信息，如下图所示，支座已经识别为二层柱的信息。
这样就完成了梁的支座信息更新，而不需要一道一道重新提取梁跨。
在本案例中，还有一个需要注意的问题。
5轴与B、C轴相交处有两个圆形的柱子，在首层并不是框架梁的支座，在二层依然不是框架梁的支座。
在这种情况下，使用【批量识别梁支座】功能并不会重新提取梁的跨数，只是刷新了支座的信息。
那软件如何确定是重新提取梁跨还是只识别一下梁支座呢？有以下原则：
1、当前选中的梁已经识别了支座的，此时需要重新根据支座位置的数据刷新平法表格中的支座数据，跨长和原位标注保持不变。
2、已识别的梁在同位置找不到支座时，则该梁图元重新识别支座；保留相同跨的跨原位标注。
3、当前选中的梁未识别支座时，则根据原位标注功能的表现形式，将该梁的支座数据及跨长、跨数提出。
4、当前选中的梁支座多于平法表格中的支座信息时，则视该支座不存在。
