南方CASS坐标转换方法

合集下载

关于CAD坐标显示格式及利用Cass坐标系转换你忽略的问题

关于CAD坐标显示格式及利用Cass坐标系转换你忽略的问题

关于CAD 坐标显示格式及利用Cass 坐标系转换你忽略的问题一、CAD 坐标显示格式对于日常工作中常常需要知道CAD 文件图纸中某点的坐标,我们经常使用的是直接从CAD 图纸中量取坐标的方法。

对于CAD 初接触者经常容易将x、y 搞反,原因在于测量坐标系和数学坐标系(笛卡尔坐标系)定义不同。

如下图1。

图1将CAD 软件十字光标放在某定位点,文件左下角显示的坐标分别对应测量坐标系中的y,x,如下图2所示。

图2用户也可以在CAD 中使用appload 命令加载下载好的坐标标注插左下角显示数据为对应测量坐标系Y--X.件。

利用该插件可以直接标注出任一点的x,y坐标值。

二、利用Cass坐标系转换问题在日常测量工作中经常会遇到两个坐标系之间转换问题,有时候为不同数据需要,同一个项目中多类数据需要多次坐标转换,使得转换工作繁琐,而且有时同一个项目使用的公共点不同,转换精度也不同,这在一定程度上影响了数据正常使用。

下面以南方CASS9.1为例,以假定坐标演示计算过程,分享下利用参考公共点,一次转换后,保存公共点文件,下次需要转换控制点覆盖范围内任意数据或者图形文件,只需要导入已经保存公共点文件,就能达到图形数据秒转的效果。

(1)采用南方CASS9.1---地物编辑---坐标转换,菜单如图3。

图3(2)添加公共点坐标,如下图4。

图4依次执行以下操作:点击:计算四参数(查看尺度比应该接近1,其他时候添加公共点有错误,注意检查公共点坐标。

)------转换方式(图形)-----使用四参数转换----返回CAD框选转换对象-----转换完成。

一般人在执行以上操作后,就认为达到目的,其实不然。

因为实际工程中有可能又要将之前的其他数据也转换为现有坐标,则又要执行以上坐标转换过程。

其实可以将上次转换好的公共点文件保存,下次直接调用公共点数据,计算转换参数,完成图形对象转换。

如下图5所示。

利用Cass9.1存公共点文件,保存转换参数。

CASS坐标转换导入(南方)全站仪调出使用

CASS坐标转换导入(南方)全站仪调出使用

excel坐标数据如何转换导入(南方)全站仪调出使用
2012-4-12 10:09
满意回答
(1)拿出全站仪说明书,查看关于上传坐标数据格式的介绍,或参照全站仪导出坐标数据的格式,便于将你要上传到仪器的坐标数据也编辑为全站仪可识别的坐标数据格式。

举个例子,如果某台全站仪导出的坐标数据的格式为:
点号,X北坐标,Y东坐标,H高程,
(2)把需要上传的坐标数据,在EXCEL中的编辑为如下顺序:
第一列:点号值
第二列:X北坐标值
第三列:Y东坐标值
第四列:H高程值
你的EXCEL文件中,把表头“桩号”“X坐标值”“Y坐标值”删除掉,还有把数据中的“X=” “Y=”也替换掉,只保留数值。

(3)在Excel中将该文件保存为 *. CSV 逗号分隔文件
(4)将保存的*.csv逗号分隔文件扩展名修改为*.txt文本文件。

(5)使用全站仪数据传输软件,将指定格式的坐标数据*.txt文件上传入全站仪内。

如何使用南方CASS1

如何使用南方CASS1

如何使用南方CASS7.0成图系统
1.打开CASS →NTS-TRANSFER-V1.7 →NTS-TRANSFER-V1 →通讯(com)NTS-310/350全站仪→计算机
2.打开全站仪→M →F3 →内存管理翻2页(S.0) →F1:数据传输→F1发送数据→F2:坐标数据→ENT→回到桌面按确定→全站仪选择(是)(或者F1:测量数据)
3.转换:选择NTS-310/350坐标数据→CASS坐标→把数据最末端的符号删除→文件另存为→在文件名中输入个标题后面必须加.dat (CASS认可)→关闭南方数据传输
4.后退双击进入南方CASS7.0成图系统→绘图处理→展高程(空格)→在桌面中找到之前所存的标题→打开→选择绘图比例尺→回车→输PL圈范围最后按输C闭合→等高线→建立DTM选择由图面高程点生成→选取高程点的范围→绘制等值线→工程应用→DTM土方计算→根据图上高程点→白色线确定即可。

cass坐标数据格式转换生成道亨数据格式

cass坐标数据格式转换生成道亨数据格式

cass坐标数据格式转换生成道亨数据格式1. 介绍在GIS(地理信息系统)领域中,坐标数据是非常重要的一部分。

坐标数据可以表示地球上的点、线、面等几何要素的位置。

CASS(Coordinate AddressingSupport System)是一种常用的坐标数据格式,而道亨(Daheng)则是另一种常用的数据格式。

本文将介绍如何将CASS坐标数据格式转换为道亨数据格式。

我们将从了解CASS和道亨的基本概念开始,然后详细讨论转换过程中需要考虑的各个方面,包括数据结构、属性映射和转换算法等。

2. CASS和道亨基本概念2.1 CASSCASS是一种常见的坐标数据格式,它采用X、Y坐标来表示地理要素在平面上的位置。

CASS通常使用笛卡尔坐标系,其中X轴表示水平方向,Y轴表示垂直方向。

CASS还可以包含其他属性信息,如名称、类型等。

2.2 道亨道亨是另一种常见的坐标数据格式,它采用经度(Longitude)和纬度(Latitude)来表示地理要素在球面上的位置。

与CASS不同,道亨使用地理坐标系,可以更准确地表示地球上的位置。

道亨也可以包含其他属性信息,如海拔、时间等。

3. CASS到道亨数据格式转换在将CASS坐标数据格式转换为道亨数据格式时,需要考虑以下几个方面:数据结构、属性映射和转换算法。

3.1 数据结构CASS和道亨具有不同的数据结构。

CASS通常以表格形式存储,每个要素使用一行来表示,并且每列对应一个属性。

而道亨通常以文件或数据库形式存储,每个要素使用一个记录来表示,并且每个记录包含多个字段。

在进行转换时,我们需要先确定道亨的数据结构,并创建相应的表格或数据库表。

然后,我们需要根据CASS的数据结构将数据从CASS导入到道亨中。

3.2 属性映射CASS和道亨可能有不同的属性定义和命名方式。

在进行转换时,我们需要将CASS中的属性映射到正确的道亨字段中。

首先,我们需要对比CASS和道亨的属性定义,并确定它们之间是否存在差异。

南方CASS测量软件使用方法

南方CASS测量软件使用方法

南方CASS测量软件使用方法1.软件安装和启动:-将南方CASS测量软件安装到计算机上,并确保计算机满足软件的最低运行要求。

-双击桌面上的软件图标或在开始菜单中找到软件图标并单击启动软件。

2.数据导入:-在软件主页面选择“数据导入”选项,选择要导入的数据文件或文件夹。

-单击“打开”按钮导入数据文件。

支持的数据格式包括CSV、TXT和NFX等。

-数据导入后,软件会自动对数据进行解析和处理,显示在软件的数据列表中。

-点击“确定”保存修改后的数据。

4.数据处理和分析:-在软件主页面选择“数据处理”选项,选择需要进行的数据处理和分析操作。

-根据需要选择数据平差、坐标转换、高程计算、尺度变换等功能。

-在数据处理界面进行参数设置,并选择要处理的数据列表和文件。

-单击“运行”按钮开始进行数据处理和分析。

5.数据输出和导出:-在数据处理完成后,选择“数据输出”选项,选择需要输出和导出的数据格式。

- 支持的输出格式包括TXT、CSV、Excel等常见格式。

-设置输出文件保存的路径和文件名,并单击“导出”按钮进行导出。

6.报告生成和打印:-在软件主页面选择“报告生成”选项,选择需要生成和打印的报告模板。

-根据需要设置报告的标题、日期、单位等信息。

-点击“生成报告”按钮生成报告,可以选择保存为PDF文件或直接打印。

7.高级功能使用:-南方CASS测量软件还提供了一些高级功能,如无人机航测图像处理、三维模型重建等。

-在软件主页面选择“高级功能”选项,选择需要使用的高级功能。

-根据功能需要进行相应的设置和操作,完成后保存或导出结果。

如何将不同坐标系下的地形图进行坐标系转换

如何将不同坐标系下的地形图进行坐标系转换

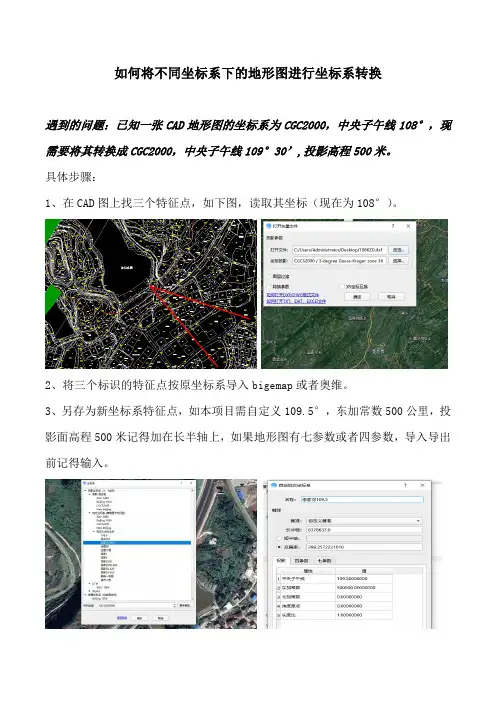

如何将不同坐标系下的地形图进行坐标系转换
遇到的问题:已知一张CAD地形图的坐标系为CGC2000,中央子午线108°,现需要将其转换成CGC2000,中央子午线109°30’,投影高程500米。

具体步骤:
1、在CAD图上找三个特征点,如下图,读取其坐标(现在为108°)。

2、将三个标识的特征点按原坐标系导入bigemap或者奥维。

3、另存为新坐标系特征点,如本项目需自定义109.5°,东加常数500公里,投影面高程500米记得加在长半轴上,如果地形图有七参数或者四参数,导入导出前记得输入。

4、然后把转前转后的特征点坐标对应读写出来。

5、利用南方CASS,地物编辑,坐标转换,可将地形图转化为想要的坐标系。

南方CASS坐标转换方法

南方CASS坐标转换方法

For personal use only in study and research; not for commercial use南方CASS坐标转换方法摘要本文介绍了1954年北京坐标系、1980西安坐标系及其相互关系、转换原理及利用软件进行数据转换的两种方法。

关键词:坐标系坐标转换方法近几年来,在测绘行政主管部门的推动下,我国西安80坐标系正在逐步得到使用,第二次全国土地调查已明确要求平面控制使用80西安坐标系统,省级基础测绘成果1:10000地形图也采用了1980西安坐标系,现有1954年北京坐标系将逐渐向1980西安坐标系过渡,但是,五十年来,我国在1954年北京坐标系下完成的大地控制及基本系列地形图数量巨大,价值巨大,必须充分利用。

在当前测绘生产中既存在将54系转成80系的问题,也有相反的情况。

一、北京54坐标系、西安80坐标系及其相互关系1954年北京坐标系是我国五十年代由原苏联1942年普尔科沃坐标系传算而来,采用克拉索夫斯基椭球体,其参数为:长半轴为6378245米,扁率为1/298.3。

这个坐标系的建立在我国国民经济和社会发展中发挥了巨大的作用,但该坐标系存在着定位后的参考椭球面与我国大地水准面不能达到最佳拟合,在中国东部地区大地水准面差距自西向东增加最大达+68米;其椭球的长半轴与现代测定的精确值相比109米的缺陷;定向不明确,椭球短轴未指向国际协议原点CIO,也不是中国地极原点JYD1968.0;起始大地子午面也不是国际时间局BIH所定义的格林尼治平均天文台子午面。

同时,该系统提供的大地点坐标是通过局部平差逐级控制求得的,由于施测年代不同、承担单位不同,不同锁段算出的成果相矛盾,给用户使用带来困难。

1978年4月,中国在西安召开了全国天文大地网平差会议,在会议上决定建立中国新的国家大地坐标系,有关部门根据会议纪要,开展并进行了多方面的工作,建成了1980西安国家大地坐标系(GDZ80),该坐标系全面描述了椭球的4个基本参数,同时反映了椭球的几何特性和物理特性,这4个参数的数值采用的是1975年国际大地测量与地球物理联合会第16届大会的推荐值(简称IGA-1975椭球) 。

Cass软件坐标转换方法

Cass软件坐标转换方法

Cass软件坐标转换方法
1、绘图处理——展野外测点点号(把转换前后的控制点展到图上)
选择控制点文件——打开
2、地物编辑——坐标转换
2.1】打开“坐标转换”窗口——点拾取——从图上前面展的控制点中,选择转换前的控制点坐标。

2.2】如“坐标转换”第2步,点击下面的拾取——从图上选择转后的控制点坐标
2.3】如“坐标转换”第3步,点击添加,添加控制点,重复步骤1、2,最少添加3个以上控制点。

2.4】如“坐标转换”第4步,点计算转换参数
2.5】如“坐标转换”第5步,转换数据打上对勾
2.6】如“坐标转换”第6步,点所指位置,打开“输入坐标转换前文件名”的窗口,选择需要转换的文件,点击打开
2.7】如“坐标转换”第7步,点所指位置,打开“输入坐标转换后文件名”的窗口,输入转换后的文件名,点击保存。

2.8】如“坐标转换”第8步,点“转换”,弹出错误代码,点确定
此时鼠标变成一个小方块如下图
如果要一并转换图形点击鼠标框选需要转换的图形即可,
如果只转换数据——鼠标右键即可。

南方CASS坐标转换方法

南方CASS坐标转换方法

南方CASS坐标转换方法
南方Cass空间坐标系是一种多半球的椭球体的平面坐标系,它是由两个圆柱坐标组成,一个是X-Y坐标,即经度和纬度;另一个是Z坐标,即高程坐标。

它是以格雷厄姆椭球(GRS80)坐标系为基础,对椭球体进行投影变换,用平面投影方式反映地理位置的坐标系统,适用于中国大陆南部及其周边地区。

(1)将南方CASS坐标转换为世界大地坐标系(WGS-84)和中国大地坐标系(CGCS2000)的高斯-克吕格坐标。

由于两种坐标系统的椭球体参数存在差异,单独转换会有精度误差。

因此,需要使用椭球体参数换算,将SCS坐标转换成高斯-克吕格坐标(通常简称为GK坐标),再利用两种椭球体坐标间的转换,将GK坐标转换成WGS-84和CGCS2000坐标系的高斯-克吕格坐标(两个坐标系的椭球体参数一致,可以抵消精度误差)。

(2)将WGS-84和CGCS2000坐标系的高斯-克吕格坐标转换为经纬度坐标。

将WGS-84和CGCS2000坐标系的高斯-克吕格坐标直接转换为经纬度坐标。

CASS软件坐标转换方法

CASS软件坐标转换方法

CASS软件坐标转换方法CASS软件是美国国家大地测量局(NIMA)开发的用于地理信息处理和地球空间测量的软件。

CASS软件的坐标转换是将一个坐标系中的点的坐标值转换为另一个坐标系中对应点的坐标值,其中包括中央子午线偏移、大地高、椭球参数等多方面的考虑。

下面将介绍CASS软件的坐标转换方法。

一、坐标系选择和椭球体选择在进行坐标转换之前,首先需要明确选择的坐标系和椭球体类型。

在CASS软件中,可以通过选择不同的坐标系和大地椭球体类型来实现坐标的转换。

一般来说,坐标系包括相应地区的UTM、国家坐标系等,而椭球体类型则包括WGS84、GS80、世界1945等。

二、坐标转换参数的选择在进行坐标转换之前,需要根据不同的坐标系和椭球体类型选择相应的坐标转换参数。

一般来说,坐标转换参数包括中央子午线偏移、大地高和椭球参数三个方面。

中央子午线偏移指的是原始坐标系中的中央子午线与转换后坐标系中的中央子午线的距离,一般以单位度来表示。

大地高则是指原始坐标系和转换后坐标系中的大地水准面的高度差,一般以米为单位。

椭球参数则包括椭球长半轴、椭球扁率等内容。

三、坐标转换方法选择一般来说,CASS软件中坐标转换的方法主要包括以下几种:1. 等角投影法等角投影法是一种无旋翼平面直角坐标系下的坐标转换方法,可将经纬度坐标值转换为平面坐标值。

该方法的优点是精度高,误差小,适用于大规模工程的精确测量。

但缺点是在极地地区或经度跨度较大的区域,存在较大的误差。

2. 反距离权重法反距离权重法是一种针对某一坐标系内部的坐标转换方法,可通过根据原始坐标系和转换后坐标系中的一定数量的点的坐标值,计算原始坐标系中其他点与这些点的距离并根据距离的大小对其对应坐标值进行加权平均来实现坐标的转换。

3. 水平纠正法水平纠正法是一种将中国区域地质坐标系(经纬度)与国家椭球体标准坐标系(高斯-克吕格坐标系)之间的坐标转换方法。

该方法的优点是计算简便,误差较小,适用范围较广,但缺点是必须在地面采样大量数据,且数据应分布均匀。

利用cass快速抽取坐标及坐标转换

利用cass快速抽取坐标及坐标转换

利用cass快速抽取桩位坐标并转换【Tyou有】QQ:81846374本人原创,欢迎转载,如有雷同,立马去买彩票!一贯作风,废话不说,直接进入主题。

(说明:因作教程,所取图样均为局部,为保证教程的完整性及可学习性,附CAD 总平面图(局部)及桩基础平面图,供学习用。

)一、桩基础平面图定位。

1、打开总平面图如下:(经测量,本总平面图尺寸单位为米,有的总平面图是以毫米为单位的,这里需要注意。

)2、打开桩基础平面图如下:在总平面图和桩基础平面图中找共同点,有的总平面图上给出了轴线,那属于比较好办的。

没有给出轴线的需要找共同点,原则任意两点都可以,但两点距离越远越好,可保持位置的准确性。

在上图中找出点一、点二与总图中点一、点二属于共同点,经比较,距离及其他特征相符。

(比较常用的用距离比较法,这不是绝对的办法,但确比较实用。

使用时要结合其他特征点,距离是校核用的,如果距离都不同,还谈什么位置相同,当然这是指化为同比例、同单位的前提下。

啰嗦了……。

)3、新建CAD文件drawing在总图找出点一、点二的坐标,并以毫米为单位半线画在新建CAD文件drawing中,如下图。

4、复制桩基础平面图到新建CAD文件中。

如下图5、在CAD中采用al(源对齐命令)(al命令不明白的请参考CAD中ALIGN 命令,在帮助中查看。

)命令操作如下图:6、对齐后完成桩基础平面定位。

如下图二、桩基础桩位编号可以编号也可以利用cass软件编号,最好动手进行编号,因为这样可以检验是否漏桩,同时对桩位较密的地方及时调整,使桩号更容易分辨。

如利用cass软件编号,在提示输入比例时,应将数值调大,此部分在抽取坐标中再详细说一下。

桩位编号完成如下图:三、利用cass软件抽取桩位坐标1、打开cass软件,并打开桩基础平面定位图。

如下图:如下图:这里下面命令行显示比例,如下图:默认比例为1:500,如果桩位编号为手动编号的,这里可以跳过;如果利用cass编号的,建议将数值改成20000以上,要不然看不清的。

cass坐标换带的基本步骤

cass坐标换带的基本步骤

cass坐标换带的基本步骤Cass坐标换带的基本步骤Cass坐标换带是一种常用的地理坐标转换方法,用于将Cassini投影坐标转换为带坐标。

下面将介绍Cass坐标换带的基本步骤。

一、了解Cassini投影坐标系统Cassini投影坐标系统是一种平面直角坐标系统,常用于大尺度的地图制图。

在Cassini投影坐标系统中,地球被划分为一系列投影带,每个带都有一个中央经线。

在进行Cass坐标换带时,我们需要知道源坐标和目标坐标所在的投影带。

二、获取源坐标和目标坐标的投影带参数源坐标和目标坐标都需要知道其所在的投影带参数,包括中央经线的经度、假东原点和假北原点的坐标。

这些参数可以通过查询地图投影参数表或使用专业的地理信息系统软件来获取。

三、计算源坐标和目标坐标的带号带号是用来表示源坐标和目标坐标所在投影带的编号。

根据中央经线的经度范围,可以将带号划分为1至60的整数。

源坐标和目标坐标的带号可以通过计算中央经线的经度与所在带的范围来确定。

四、计算源坐标和目标坐标的中央子午线经度中央子午线经度是指源坐标和目标坐标所在带的中央经线的经度。

中央子午线经度可以通过带号和每带宽度来计算,每带宽度为6度。

五、进行Cass坐标换带计算Cass坐标换带计算可以通过以下公式进行:X = Xs + ΔXY = Ys + ΔY其中,Xs和Ys为源坐标的Cassini投影坐标,ΔX和ΔY为坐标换带的偏移量。

六、进行带坐标转换带坐标是一种常用的地理坐标系统,常用于地图制图和测量工作。

在进行Cass坐标换带后,源坐标将被转换为带坐标。

带坐标可以通过以下公式计算:X = X0 + ΔXY = Y0 + ΔY其中,X0和Y0为目标坐标所在带的假东原点和假北原点坐标,ΔX 和ΔY为坐标换带的偏移量。

七、验证转换结果在进行Cass坐标换带后,我们需要验证转换结果的准确性。

可以选择一些已知的点进行坐标换带计算,并与已知的带坐标进行对比,来验证计算结果是否正确。

cass7.0绘图软件中坐标转换的应用

cass7.0绘图软件中坐标转换的应用
/ h, N 方 向与北 方 向的水平 夹角:O0 0 0 0 , k N.2 【 = 。0 0 由公 式: .
图 1 e s7 as. 0坐标转换界面
X= +/ 2X= +/ d ×s ( + 仅n h,h. kh ,yl k i 仅 n ) = +/ ,
后, 各组 分别 以各 自测定 的控 制点作 为 公共点 , 按 照 误 数据文件 中错误部分删 除,再将 g o .a 再 0dd t插进去 ,形
上面 的方法 , 求取坐 标转 换参 数 , 将假 定坐 标及 高程 系 成完整正确 的数据 文件 。删除 图形 中的点号及错误 点位 ,
转换” ,用 不 多于 四条 边 的支导 线进 行 观 测, 导 线边 长不 应超 过 算转换参数 ”计算出坐标转换参数 ,再点 “ 支 窗 口选定需要转换的部分 , 这样就将假定 的坐标系统及 城市测 量规 范 表 427 l 中平均 边 长 的 2 ,水 平 ..一 倍 图形转换成 了设计所要求的坐标系统。 2 3 高程 系 统 转换 . 2. 坐 标 系 统 转 换 2 测点高 程 可在 E cl x e 中进 行 改 正 。 体 方法 是先 求 具 将 所 测 数据 转 换 成 d t 式 的坐 标 数据 文件 ,在 a格 cs70中新 建 图形 , as. 将所 测 点号 及点 位展 绘 到该 图上 , 出N. 假定高程与实测高程的差值 , 然后用E cl xe 将转换 d. t d 将所 有 测点 高程 都加 上这 依 照草 图进行 地 形 图的绘 制 。 控 制点 成果 出来后 , 待 将 后 的坐标 文 件z h.a 打开 ,
角 观测 一测 回 。
N 、N, 点设 定为 坐标 转换 公共 点 。

差值 , 再另存成 z h. V文件 , d .S C 把后缀改为 d t a,即

南方cass数据处理全站仪坐标数据转换为cass坐标数据格式图文教程

南方cass数据处理全站仪坐标数据转换为cass坐标数据格式图文教程

2012-02-27 22:09【原创】南方CASS数据处理--全站仪坐标数据转换为CASS坐标数据格式图文教程本例教程高清视频下载地址:#优酷播放地址:一、系统环境:1. 操作系统 WIN XP ;2.应用软件:南方CASS7.0 FOR CAD2004 或CAD2006 ()3.应用软件:Microsoft Office Excel 2003;在实际工作中,我们使用的全站仪品牌和型号各不相同,从全站仪内存中下载到计算机上保存的坐标数据文件格式也不同。

然而,需要将这些不同格式的测点坐标数据文件展绘到CASS绘图区中,必须将全站仪导出的各种坐标数据格式文件转换为统一的CASS格式的坐标数据文件,才能在CASS软件中进行绘图工作。

下面跟大家交流一下,如何将全站仪导出的坐标数据转换为CASS坐标数据格式的两种基本方法和操作过程:方法一. 使用CASS联机数据传输功能使用数据线连接全站仪和计算机,通过设置正确的通讯参数后,由CASS数据传输处理功能,直接联机读取全站仪内存数据与并完成CASS格式坐标数据的转换。

操作过程详见--【原创】南方CASS数据传输--CASS读取全站仪数据图文教程CASS联机数据处理功能支持的仪器/设备主要有:●E500南方手簿,南方NTS-320坐标/测量、南方NTS500系列,南方NTS600系列;●托普康GTS-200坐标/测量;●索佳SET系列,索佳POWERSET;●尼康DTM-310,尼康DTM-500,尼康DTM-730;●徕卡GSI格式,徕卡IDX格式;●蔡司仪器;●宾得仪器;●捷创力仪器;●科力达KTS400系列,科力达KTS500系列。

方法二. 使用CASS脱机数据处理功能1. 使用全站仪配套的数据传输软件下载坐标数据,并保存为南方CASS可以转换处理的数据格式(如方法一中的仪器列表)。

2. 在CASS中脱机读取保存的数据文件,并转换为CASS格式的坐标数据文件:【数据】菜单--【读取全站仪数据】,弹出“全站仪内存数据转换”对话框,在顶部“仪器”列表中选择正确的类型,不要选中“联机”复选框后,通讯参数相关项目不可用。

cass计算七参数

cass计算七参数

cass计算七参数CASS计算七参数近年来,随着GNSS技术的发展和应用,大地测量中的CASS模型已成为解决不同坐标系之间转换的重要方法之一。

CASS模型采用七参数进行大地坐标系之间的转换,包括三个平移参数,三个旋转参数和一个比例因子。

下面将对CASS模型的七参数进行详细讲解。

1. 平移参数CASS模型中采用的是三轴平移,分别为X、Y、Z三个方向的平移参数。

平移参数代表着源和目标坐标系之间的三维偏移差,可以通过不同源和目标坐标系之间自由组合而得到。

平移参数的单位是米。

2. 旋转参数CASS模型中采用的是三轴旋转,分别为X、Y、Z三个方向的旋转参数。

旋转参数代表着源和目标坐标系之间的三维旋转差,可以通过不同源和目标坐标系之间自由组合而得到。

旋转参数的单位是弧度。

3. 比例因子比例因子代表源和目标坐标系之间的尺度变换关系,即缩放比例。

通常情况下,源坐标系是局部坐标系,而目标坐标系则是真实世界的大地坐标系。

因此,比例因子的值通常小于1。

4. CASS模型参数的求解CASS模型中的七参数可以通过多种方法求解,例如经典的最小二乘法以及基于网络RTK技术的模型计算方法等。

其中最小二乘法是最常用的方法之一,该算法通过数学公式计算出最优解,得到最优的旋转矩阵、平移向量和比例因子。

5. CASS模型的应用CASS模型的主要应用包括地图匹配、GPS导航、精度农业、无人驾驶车辆等领域。

例如,地图匹配中需要将实时GPS轨迹点转换为地理坐标系上的点,这就需要用到CASS模型进行数学计算。

在GPS导航中,需要将车辆所在的局部坐标系转换为地理坐标系,这也需要用到CASS模型。

精度农业中需要根据GPS坐标系进行农田作物生长情况的识别和评估,同样需要用到CASS模型。

6. CASS模型的优缺点CASS模型的主要优点是可靠性高、精度高、适用范围广。

它可以在不同的大地坐标系之间进行转换,使得全球范围内的地图精度更高,应用范围更广泛。

CASS转换操作步骤20080329

CASS转换操作步骤20080329

第一部分:数据分层及整理一、SHP分层在TOOLS中打开已转好的点线面文件。

数据维护——〉数据分层维护——〉数据转换分层点层、线层、面层:选择相应类型的数据;模板:选择编辑好的模板——南方CASS转换苍穹代码模板70.txt文件;符号代码:输入需要转换数据要素编码存放的字段名;坐落代码填写区—街道—街坊三级,如81001013。

分层结束后,要素列表中生成新节点“分层后数据”。

1.维护高程。

选择“数据维护——拷贝图形信息至属性——层点坐标至属性维护”按如下样式选择和填写,维护完后检查测量控制点的这三个字段是否已经有值。

同样的方式来做高程注记点,按如下样式选择和填写,维护完后检查测量控制点的BSGC字段是否已经有值。

2.维护宗地的代码。

如下图菜单依次来维护“单位性质”,“权属性质”,“使用权类型”的代码以上操作完后,点击“分层后数据”右键选择“输出到ShapeFile”,有数据的层被保存,新建工程,然后重新加载保存的SHP。

这样多余的图层不在显示。

注:最初分层数据文件夹命名——001013最初分层数据整理数据文件夹命名——001013最终提交数据二、未转换图层整理由于CASS数据复杂多样性,对于没有编码的数据我们的模板无法做到对应,我们需要将未转换的点线面进行整理。

由于CASS数据转换成SHP时,会出现一些冗余数据。

如:界址点会转换成面层的圆圈,线层的圆圈,还有一些点。

还有部分是我们KANQ LANDPS(北京苍穹国土数据处理系统)中是符号显示,如下图,多余线即可删除。

处理时要注意有属性的图块。

可以利用批量赋属性到对应的地方。

以下是具体处理图层的一些方法:1.整理未转换的面层。

如下图,关闭未转换前的点、线、面,关闭未转换线层。

点击“未转换面层”右键“属性浏览”,将属性浏览中的SOUTH_XDST排序按顺序处理未转换的面层,逐一整理。

(1)对于冗余数据,查看是否有用,没用删除即可。

(2)若图块不是多余,而是模板中没有相应对应,则添加模板,再次转换。

cass坐标转换怎么用

cass坐标转换怎么用

"CASS" 是"Coordinate Array Support System"(坐标数组支持系统)的缩写,它是美国联邦地理空间数据转换标准的一部分。

CASS 坐标转换是用来实现坐标系统之间的转换的。

以下是使用CASS 坐标转换的步骤:
1. 准备数据:首先,你需要准备要转换的坐标数据。

这些数据可能来自于不同的坐标系统或投影方式。

2. 获取CASS 转换工具:你需要获取一个CASS 转换工具,例如GDAL(Geospatial Data Abstraction Library)库中的proj.4 库,它提供了CASS 转换所需的功能。

3. 定义转换参数:针对你的坐标转换需求,你需要定义转换参数。

转换参数包括源坐标系统和目标坐标系统的相关信息,如椭球体参数、投影方式等。

4. 使用转换工具进行转换:将准备好的源坐标数据和转换参数输入到CASS 转换工具中,进行坐标转换操作。

具体的调用方法和语法会根据所使用的转换工具而有所不同。

5. 处理转换结果:转换完成后,你会得到转换后的目标坐标
数据。

你可以将转换结果保存到文件或者进行后续的数据处理和分析操作。

需要注意的是,CASS 坐标转换需要了解坐标系统的相关知识,并正确理解和定义转换参数。

因此,在使用CASS 坐标转换之前,建议先对坐标系统和投影方式有一定的了解,并阅读相关的文档和参考资料,以确保正确使用和处理坐标转换操作。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

南方CASS坐标转换方法
摘要本文介绍了1954年北京坐标系、1980西安坐标系及其相互关系、转换原理及利用软件进行数据转换的两种方法。

关键词:坐标系坐标转换方法
近几年来,在测绘行政主管部门的推动下,我国西安80坐标系正在逐步得到使用,第二次全国土地调查已明确要求平面控制使用80西安坐标系统,省级基础测绘成果1:10000地形图也采用了1980西安坐标系,现有1954年北京坐标系将逐渐向1980西安坐标系过渡,但是,五十年来,我国在1954年北京坐标系下完成的大地控制及基本系列地形图数量巨大,价值巨大,必须充分利用。

在当前测绘生产中既存在将54系转成80系的问题,也有相反的情况。

一、北京54坐标系、西安80坐标系及其相互关系
1954年北京坐标系是我国五十年代由原苏联1942年普尔科沃坐标系传算而来,采用克拉索夫斯基椭球体,其参数为:长半轴为6378245米,扁率为1/298.3。

这个坐标系的建立在我国国民经济和社会发展中发挥了巨大的作用,但该坐标系存在着定位后的参考椭球面与我国大地水准面不能达到最佳拟合,在中国东部地区大地水准面差距自西向东增加最大达+68米;其椭球的长半轴与现代测定的精确值相比109米的缺陷;定向不明确,椭球短轴未指向国际协议原点CIO,也不是中国地极原点JYD1968.0;起始大地子午面也不是国际时间局BIH所定义的格林尼治平均天文台子午面。

同时,该系统提供的大地点坐标是通过局部平差逐级控制求得的,由于施测年代不同、承担单位不同,不同锁段算出的成果相矛盾,给用户使用带来困难。

1978年4月,中国在西安召开了全国天文大地网平差会议,在会议上决定建立中国新的国家大地坐标系,有关部门根据会议纪要,开展并进行了多方面的工作,建成了1980西安国家大地坐标系(GDZ80),该坐标系全面描述了椭球的4个基本参数,同时反映了椭球的几何特性和物理特性,这4个参数的数值采用的是1975年国际大地测量与地球物理联合会第16届大会的推荐值(简称IGA-1975椭球) 。

其主要参数为:长半轴为6378140 米,扁率为1/298.257。

IAG-1975椭球参数精度较高,能更好地代表和描述地球的几何形状和物理特征。

在其椭体定位方面,以我国范围内高程异常平方和最小为原则,做到了与我国大地水准面较好的吻合。

此外,1982年我国已完成了全国天文大地网的整体平差,消除了以前局部平差和逐级控制产生的不合理影响,提高了大地网的精度,在上述基础上建立的1980西安坐标系比1954年北京坐标系更科学、更严密、更能满足科研和经济建设的需要。

由于北京54坐标系和西安80坐标系是两种不同的大地基准面,
这两个椭球参数不同,参心所在位置不同,指向不同,在高斯平面上其纵横坐标轴不重合,因而同一点的坐标是不同的,无论是三度带六度带还是经纬度坐标都是不同的,其平面位置最大相差80米。

二、转换原理
北京54坐标与西安坐标之间的转换其实是一种椭球参数的转换,作为这种转换在同一个椭球里的转换都是严密的,而在不同的椭球之间的转换是不严密的,因此不存在一套转换参数可以全国通用,也没有现成的公式来完成转换因此必须利用具有两套坐标值的公共点实现转换。

以下作者结合工作实际分别给出利用南方测绘公司的地形地籍软件
CASS2008和工具软件Coord4.1把1954年北京坐标转换为1980西安坐标的方法。

三、转换方法
㈠、利用南方CASS2008进行坐标转换
1、输入公共点坐标数据
首先准备好2至3个公共点,即同时拥有54和80两套坐标,这些点要覆盖要转换数据所在在地区。

然后打开CASS2008,选择“地物编辑”菜单下的“坐标转换”进入坐标转换界面,在“公共点”下面“转换前”后面的三个输入框中输入第一个公共点的54坐标, 再在“转换后”的三个输入框中输入该点的80西安坐标, 输完点击右侧“添加”按钮, 依次输入第二、第三个点的“54、80坐标并添加;如果经常在此区域进行坐标转换,可点击“存到公共点文件”,输入文件存储路径及文件名称,保存,下次使用时直接读入公共点文件即可。

2、输入转换前、后的数据文件名
在“转换前”右侧的输入框中输入转换前即54坐标数据的文件路径及文件名,也可以直接点击最右侧的查找按钮直接查找,然后在“转换后”右
侧的输入框中输入转换后的文件名。

3、计算转换参数
如果用仅有两个已知点,可以计算四参数,三个或三个以上已知点则可以计算七参数。

利用四参数转换就点击“计算转换四参数”按钮,如果用七参数转换还需选择转换前、后的坐标系统及转换点所在的中央子午线,点击“计算转换七参数”,软件就自动计算出了七参数。

4、进行数据转换
如果转换的是数据就把“转换数据”前面的对勾选上,点击“使用七参数”,即完成了数据的转换,当然也可点击“使用四参数”,完成转换。

㈡、利用COORD4.1进行坐标转换
COORD 4.1是一个免费的坐标转换软件,也是测绘工作者常备的工具之一,其操作步骤如下:
图1:软件界面
1、投影参数设置
点击主界面上的“坐标转换,进入“投影设置”界面,选择好投影方式,输入中央子午线,系统默认是114度,可根据实际进行进行修改,其它不用变,点击左下角的“确定”按扭,结束设置。

2求北京54 坐标系--> 国家80坐标系的七参数
先选择坐标数据所在的坐标系统,然后输入三个或三个以上相对应的坐标,每输完一组数据,点击“增加”,输入完成后点击“计算”,可以看到其中的点位精度,当点击“确定”时,软件将自动将七参数设置好。

图3:公共点坐标数据的输入
注意:请注意椭球的选择顺序,如果我们要计算北京54->国家80,在这里源坐标应该是国家80坐标系,反之亦反。

点击“确定”后显示如下界面,再次“确定”后进入转换界面。

下来就是选中“七参数转换”,设定转换坐标系。

在这里,如果要把54坐标转换为80坐标,源坐标系椭球基准为“北京坐标系”,目标坐标系椭球基准为“国家-80坐标系”,在“输入源坐标“下面输入需转换的54坐标,点击下部中间的“坐标转换”按钮,在“输出目标坐标”下面就得到了我们所需的西安80 坐标。

图4:单点转换
检查数据,发现正确无误,可以使用;在计算过程中,我们可以随时保存我们的设置信息,下次使用这个转换时不用再输入七参数;也可以先记下七参数,用时再输入设置。

这里我们只用到了单点转换,当数据比较多时,我们可以使用“文件转换”
功能先将我们需转换的数据输入到记事本中,并给出点号,确认X、Y、Z 的位置,在这一项里,我们可以按刚才输入记事本的的格式,在此定义好。

西安80坐标转换为北京54坐标的操作步骤和北京54至西安80差不多一致,只是在计算“七参数时”顺序相反,当我们要将国家80为北京54时,输入的源坐标应该是54坐标系,这一点一定要注意。

CASS2008和COORD4.1都能利用公共点完成对单个或批量数据的转换,但CASS2008还能完成对图形的整体转换,其转换过程和对数据的转换基本一致。
