网关冗余和负载均衡VRRP
路由冗余与负载均衡
主核心设备设置奇（偶）数VLAN路由优先级
（3）主核心设备设置奇数VLAN路由优先级。 RS1(config)# interface vlan 20 ;进Vlan20 配置 RS1(config-if)#ip ospf cost 65535 ;将 vlan20的ospf开销值置为65535（>1即可） …… （4）备份核心设备设置偶数VLAN路由优先级。 RS2(config)# interface vlan 10 ; 进入Vlan10配置 RS2(config-if)#ip ospf cost 65535 ;将 vlan20的ospf开销值置为65535（>1即可）
虚拟路由冗余协议及应用
虚拟路由冗余协议（Virtual Router Redundancy Protocol，VRRP）设计采 用主备模式，将VRRP 组内多个路由设备 都映射为一个虚拟路由设备。一个VRRP 组中只能有一台处于主控角色的路由器， 可以有一个或者多个处于备份角色的路由 器 RS1 00-00-5E-00-01- [VRID] RS2
路由冗余与负载均衡
目录
生成树协议与多生成树域
虚拟路由冗余协议及应用
园区网VRRP+MSTP的配置
多生成树协议与多生成树域
多生成树协议（Multiple Spanning Tree Protocol，MSTP）是IEEE 802.1s中定义的一 种新型多实例化（将多个VLAN整合到一个集合 中）生成树协议。 MSTP能够通过干道（trunks）建立多个生成树， 关联多个VLAN到相关的生成树进程，每个生成 树进程具备单独于其他转发路径的拓扑结构。 MST提供了多个数据转发路径和负载均衡，当某 个转发路径发生故障时，不会影响其他转发路径， 因此，MSTP提高了网络容错能力。
先应式路由协议
先应式路由协议先应式路由协议一、概述先应式路由协议（First Hop Redundancy Protocol，FHRP）是一种网络协议，用于在局域网中提供冗余的默认网关。
它可以确保当某个默认网关失效时，其他可用的默认网关可以接管其工作。
二、常见的FHRP协议1. 虚拟路由器冗余协议（Virtual Router Redundancy Protocol，VRRP）VRRP是一种开放标准的FHRP协议，它可以使多台设备共享同一个虚拟IP地址，并且在其中一台设备失效时自动切换到另一台设备上。
VRRP支持IPv4和IPv6，并且可以设置优先级来确定主设备和备份设备。
2. 网关负载均衡协议（Gateway Load Balancing Protocol，GLBP）GLBP是Cisco开发的FHRP协议，它可以使多个设备共享同一个虚拟IP地址，并且将流量分配给这些设备中的一个或多个。
GLBP支持IPv4和IPv6，并且可以设置优先级来确定主设备。
三、VRRP详解1. VRRP工作原理VRRP使用虚拟路由器（Virtual Router，VR）来代表一组路由器，并且为这组路由器提供一个虚拟IP地址。
其中，一个路由器被选为主路由器，其他路由器则作为备份路由器。
主路由器负责转发流量，而备份路由器则监控主路由器的状态，并在主路由器失效时接管其工作。
2. VRRP优先级VRRP中的每个路由器都有一个优先级，优先级越高的设备越有可能被选为主路由器。
如果两个或多个设备具有相同的优先级，则将根据设备的MAC地址来决定哪个设备成为主设备。
3. VRRP状态转换VRRP中有三种状态：初始化状态、主状态和备份状态。
当一个新的VRRP组被创建时，所有的成员设备都处于初始化状态。
然后，当某个成员设备被选为主设备时，它会进入主状态；其他成员则进入备份状态。
当主设备失效后，其他成员中优先级最高的设备会自动切换到主状态。
四、GLBP详解1. GLBP工作原理GLBP使用虚拟MAC地址和虚拟IP地址来代表一组网关，并且将流量分配给这些网关中的一个或多个。
VRRP协议介绍
VRRP协议介绍一、引言VRRP（Virtual Router Redundancy Protocol，虚拟路由器冗余协议）是一种网络协议，用于提供冗余的默认网关，以确保网络设备的高可用性。
本协议旨在介绍VRRP协议的基本概念、工作原理和应用场景。
二、背景在现代网络环境中，路由器作为网络的关键设备之一，负责转发数据包和提供连接外部网络的功能。
因此，路由器的可用性对网络的正常运行至关重要。
为了保证网络的连续性和可靠性，需要使用冗余机制来提供备份路由器，以防止单点故障。
三、VRRP协议概述1. VRRP协议的定义VRRP协议是一种用于提供冗余的默认网关的协议，它允许多个路由器共享一个虚拟IP地址，以提供冗余和负载均衡。
在VRRP中，一个路由器被选举为虚拟路由器（Virtual Router，VR），负责处理来自局域网内部的数据包，并提供默认网关服务。
2. VRRP协议的工作原理（1）VR选举：在VRRP网络中，多个路由器竞选成为虚拟路由器。
VR选举过程中，每个路由器都有一个优先级，优先级高的路由器将成为VR。
（2）虚拟路由器MAC地址：一旦VR被选举出来，它将使用一个虚拟MAC地址来代替实际物理接口的MAC地址，以提供冗余和负载均衡。
（3）虚拟路由器IP地址：VR还将使用一个虚拟IP地址作为默认网关地址，所有局域网内部的数据包都将通过该地址进行转发。
（4）VRRP通告：VR通过周期性的VRRP通告向局域网内的其他路由器广播自己的状态信息，包括优先级、虚拟路由器MAC地址、虚拟IP地址等。
（5）备份路由器：在VRRP网络中，除了VR外，其他路由器将作为备份路由器，负责监控VR的状态，并在VR故障时接管其功能。
3. VRRP协议的应用场景VRRP协议主要应用于需要提供冗余的默认网关的环境，以确保网络设备的高可用性。
以下是VRRP协议的一些典型应用场景：（1）企业网络：在企业网络中，VRRP协议可用于提供冗余的默认网关，以确保员工的网络连接不会中断。
《VRRP协议详解》课件
VRRP路由器选择阶段
当一台主路由器出现故障时，备 用路由器会根据优先级和IP地址 的比较结果，选择一台新的主路
由器。
备用路由器会通过发送VRRP组 播报文来宣告新的主路由器，并 通知其他路由器更新虚拟IP地址
和优先级信息。
在此阶段，路由器会持续监听组 播报文，以了解其他路由器的状 态，并根据需要调整自己的状态
《vrrp协议详解》ppt课件
• VRRP协议概述 • VRRP协议工作过程 • VRRP协议关键技术 • VRRP协议配置与部署 • VRRP协议优化与扩展
01
VRRP协议概述
VRRP协议定义
总结词
VRRP协议是一种用于实现路由冗余和负载均衡的协议。
详细描述
VRRP协议（Virtual Router Redundancy Protocol）是一种用于实现路由冗余和负载均衡的协议，它可以在一 组路由器中选出一个虚拟路由器作为主路由器，其他路由器作为备用路由器。当主路由器出现故障时，备用路由 器可以快速接管路由功能，确保网络的稳定性和可靠性。
安全性考虑
在实现负载均衡时，需要考虑安全性问题。例如，需要确保流量不会从一个不安全的出口 发送到另一个不安全的出口。因此，需要对VRRP协议进行相应的配置和调整。
04
VRRP协议配置与部署
VRRP协议配置步骤
01
02
03
04
配置VRID
在交换机上配置VRID，用于 标识VRRP组。
配置优先级
为每个参与VRRP的路由器配 置优先级，用于确定主控路由
通过IPSec等加密技术对VRRP报文进行加密，防止数据 被窃取；同时，引入MD5等认证机制，确保报文来源合 法。
防火墙策略

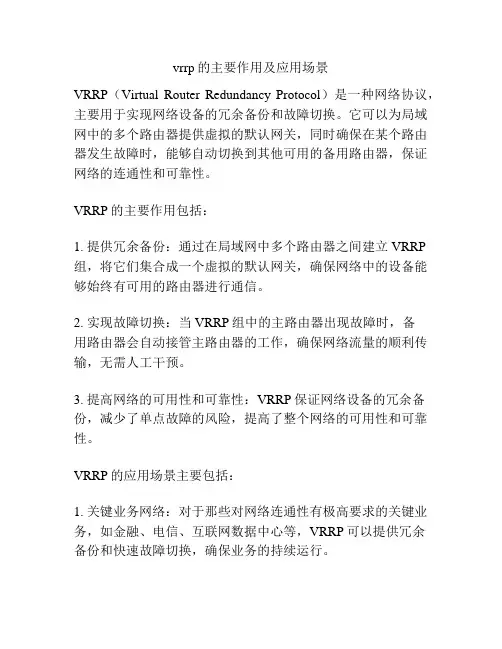

vrrp的主要作用及应用场景
vrrp的主要作用及应用场景
VRRP（Virtual Router Redundancy Protocol）是一种网络协议，主要用于实现网络设备的冗余备份和故障切换。
它可以为局域网中的多个路由器提供虚拟的默认网关，同时确保在某个路由器发生故障时，能够自动切换到其他可用的备用路由器，保证网络的连通性和可靠性。
VRRP的主要作用包括：
1. 提供冗余备份：通过在局域网中多个路由器之间建立VRRP 组，将它们集合成一个虚拟的默认网关，确保网络中的设备能够始终有可用的路由器进行通信。
2. 实现故障切换：当VRRP组中的主路由器出现故障时，备
用路由器会自动接管主路由器的工作，确保网络流量的顺利传输，无需人工干预。
3. 提高网络的可用性和可靠性：VRRP保证网络设备的冗余备份，减少了单点故障的风险，提高了整个网络的可用性和可靠性。
VRRP的应用场景主要包括：
1. 关键业务网络：对于那些对网络连通性有极高要求的关键业务，如金融、电信、互联网数据中心等，VRRP可以提供冗余
备份和快速故障切换，确保业务的持续运行。
2. 分布式企业网络：在分布式企业网络中，VRRP可以实现多个分支机构之间的冗余备份和自动切换，确保分支机构与总部之间的通信畅通。
3. 宽带接入网络：在宽带接入网络中，VRRP可以提供冗余备份和快速故障切换，确保用户的网络连接不中断。
总之，VRRP可以在许多需要冗余备份和故障切换的网络环境中发挥作用，提高网络的可靠性和连通性。
VRRP协议实现园区网络的路由冗余和负载均衡
高者 将获 得 Ｍ ｓ ｒ ａｔ 角色 ． Ｒ Ｐ 议 的优先 级 范 围是 ｅ Ｖ Ｒ协 ０ ２ ５ 数值越 大 ， 明优先 级愈 高 ， 由器 的默认优 —５ ， 表 路
先 级为 １０ 其优 先级 的配置 原则 由管理 者根据 链路 ０， 的速度 、 由器性能 、 路 可靠性 以及管理策略进行设 定 。
・
１ ５ ５ ・
王 东 ： ＲＲＰ 议 实 现 园 区 网络 的 路 由 冗 余 和 负载 均 衡 Ｖ 协
在 Ｖ Ｒ 协 议 中 ，备 用 组 的Ｍａｔｒ 由器 定 期 ＲＰ ｓ 路 ｅ （ 默认 时间 １） 送组 播 报 文 ， 用 组 内 的备份 路 由 ｓ发 备 器通 过接 收的 组播 报文 了解 Ｍａｔｒ 行 状态 ，如果 ｓ 运 ｅ 连续３ 没有 收 到Ｍａｔｒ ｓ ｓ 发送 的组播 报 文 ，备用 路 由 ｅ 器就认 为Ｍａｔｒ 由器 已经 失效 ，备用 组 中的备 用 ｓ 路 ｅ
络通信 ． 配置时 ， 园区网络 主机 的默认 网关设置 在 将 为该 虚拟 路 由器 的Ｉ地 址 １ ２１．．５ 这样 园区 网 Ｐ ７ ．６１ ４， ２
络 内的主机 就将 与外部 网络通 信 的数 据发往 这个 虚
拟 的路 由器 ，但实 际 的数 据 转发 和Ａ Ｐ ￣ 由备用 Ｒ ，应 组 内Ｍａｔｒ 由器 执行 。 ｓ 路 ｅ 如果备 用组 内的Ｍａｔｒ 由 ｓ 路 ｅ 器 出现故 障 时 ，备 用组 内的其他 备用 路 由器 将会接
中 图分 类 号 ： Ｐ ０ Ｔ ３３ 文 献 标 识 码 ： Ａ 文章 编 号 ：６ ３ １ ８ （ ０ ０ ０ — １５ ０ １７ — ９ ０２ １ ）５ ０ ５ — ３
在 基于Ｔ Ｐ Ｃ 协议 的园 区网络 中 ． 了保证 园区 为
vrrp协议 (2)
VRRP协议概述VRRP（Virtual Router Redundancy Protocol，虚拟路由器冗余协议）是一种用于在IP网络中实现路由器冗余的协议。
它允许多个路由器组成一个逻辑组，以提供冗余和负载均衡。
当主路由器故障时，备用路由器将接管路由功能，以确保网络的连通性不会中断。
VRRP是基于UDP的协议，运行在网络层（OSI模型的第三层）。
它使用虚拟IP地址作为路由器的默认网关，实现了负载均衡和故障恢复。
每个VRRP组中都有一个主路由器，其他路由器为备用路由器。
主路由器负责转发数据包，而备用路由器处于待命状态。
VRRP组VRRP协议使用VRRP组来管理路由器冗余。
每个VRRP组都由一个虚拟IP地址和一个VRRP组标识符组成。
虚拟IP地址用于接收和转发数据包，而VRRP组标识符用于在网络中唯一标识VRRP组。
每个VRRP组中都有一个优先级，主路由器的优先级最高，而备用路由器的优先级较低。
当主路由器故障时，备用路由器将根据优先级决定是否接管路由功能。
VRRP协议工作原理以下是VRRP协议的基本工作原理：1.路由器通过发送VRRP通告消息来宣告自己的存在。
这些通告消息包括VRRP组信息、本地优先级和路由器的状态信息。
2.所有路由器在同一个VRRP组中进行通信。
它们使用相同的虚拟IP地址和VRRP组标识符。
3.路由器在VRRP通告中指定了一个VRRP优先级。
优先级最高的路由器将成为主路由器，负责接收和转发数据包。
4.备用路由器不断检测主路由器的状态。
如果主路由器无法正常工作，则备用路由器将接管其职责。
5.备用路由器可以通过升高自身的优先级来成为新的主路由器。
这样可以确保网络流量始终得到良好的分流和负载均衡。
VRRP通告消息VRRP通告消息是VRRP协议中的关键组成部分。
它们用于路由器之间的通信和状态同步。
以下是VRRP通告消息的一些重要字段：•版本号：指示VRRP协议的版本。
•类型：指示通告消息的类型，如通告、问候、退出等。
虚拟路由冗余协议-VRRP
检查配置
检查VRRP的配置是否正确，包括 VRID、优先级、IP地址等，确保配置 参数符合要求。
路由协议
检查路由协议的配置，确保VRRP与 其他路由协议之间的协同工作正常。
VRRP优化建议
调整优先级
根据实际需求调整VRRP设备的优先级，以 实现更加合理的路由选择。
优化计时器
调整VRRP的计时器参数，如抢占延时和超 时时间，以更好地适应网络环境。
在该状态下，VRRP路由器作为备用路由器 ，不转发数据包，但监听主路由器的状态 。
主用状态(Master)
抢占状态(Preempt)
在该状态下，VRRP路由器作为主路由器， 负责转发数据包，并定期发送VRRP通告报 文。
在该状态下，VRRP路由器尝试重新成为主 路由器，发送VRRP通告报文并等待其他路 由器的响应。
虚拟路由冗余协议-VRRP
• VRRP概述 • VRRP配置 • VRRP状态机与定时器 • VRRP负载均衡与高可用性 • VRRP故障排除与优化 • VRRP与其他路由协议比较
01
VRRP概述
VRRP定义
虚拟路由冗余协议（VRRP）是一种路由协议，用 于实现网络设备之间的冗余和负载均衡。
VRRP通过选举机制选择一个虚拟路由器作为主路 由器，其他路由器作为备用路由器。
VRRP特点
VRRP通过冗余和负载均衡提高了网络的可靠性和性能。
VRRP支持手动配置优先级和抢占模式，以满足不同网 络环境的需求。
VRRP协议简单、易于配置和管理。
VRRP可以与其他路由协议（如OSPF、EIGRP等）配合 使用，实现更复杂的路由策略。
02
VRRP配置
VRRP路由器配置
确定虚拟路由器ID
VRRP协议详解
VRRP协议详解VRRP（Virtual Router Redundancy Protocol）是一种网络协议，旨在提供网络设备冗余和高可用性。
它允许多个路由器工作在一个虚拟路由器组中，形成一个逻辑上的冗余路由器，以确保网络的连通性和可靠性。
在本文中，我们将详细介绍VRRP协议的工作原理、配置和应用场景。
一、VRRP协议的工作原理VRRP协议通过在多个路由器之间共享一个虚拟IP地址来实现冗余和高可用性。
在一个VRRP组中，有一个主路由器（Master）和一个或者多个备用路由器（Backup）。
主路由器负责处理所有进出VRRP组的数据流量，而备用路由器则处于待命状态，监控主路由器的状态。
当主路由器发生故障或者不可用时，备用路由器会自动接管主路由器的工作，继续提供服务。
VRRP协议使用了一种称为虚拟MAC地址的特殊MAC地址。
这个虚拟MAC地址与虚拟IP地址相关联，用于惟一标识VRRP组。
当主路由器正常工作时，它会发送VRRP广告包，包含虚拟IP地址和虚拟MAC地址。
备用路由器接收到这些广告包后，会更新自己的路由表，将虚拟IP地址和虚拟MAC地址映射到自己的接口上。
当主路由器失效时，备用路由器会发送一条特殊的VRRP报文，通知其他备用路由器它将接管主路由器的工作。
其他备用路由器收到这个通知后，会更新自己的路由表，并将自己的状态设置为备用状态。
这样，网络中的其他设备将继续将数据流量发送到虚拟IP地址，而备用路由器将负责处理这些数据流量。
二、VRRP协议的配置要配置VRRP协议，需要在所有参预VRRP组的路由器上进行相应的配置。
以下是一个示例配置：1. 配置虚拟IP地址和虚拟MAC地址：路由器A(config)# interface eth0路由器A(config-if)# ip address 192.168.1.1路由器A(config-if)# vrrp 1 ip 192.168.1.100路由器A(config-if)# vrrp 1 mac 0000.5e00.01012. 配置VRRP组的优先级：路由器A(config)# interface eth0路由器A(config-if)# vrrp 1 priority 1003. 配置VRRP组的认证：路由器A(config)# interface eth0路由器A(config-if)# vrrp 1 authentication text secret以上配置示例中，路由器A配置了一个VRRP组，虚拟IP地址是192.168.1.100，虚拟MAC地址是0000.5e00.0101。
基于VRRP协议实现路由冗余和负载均衡的应用研究
基于VRRP协议实现路由冗余和负载均衡的应用研究谷宝磊【摘要】With the rapid popularization of computer network,a variety of network applications(OA systems,voice sys-tems,video surveillance systems)become increasingly complex,the importance of the network transmission of data, complexity is increasing,users require network has a high degree of redundancy. For the end user in the network,it is desirable from time to time to maintain good communication with the rest of the network part. Virtual Routing Protocol (VRRP,Virtual Router Redundancy Protocol)provides a way to ensure a reliable end-user contact your network with-out interruption. For network reliability and security requirements,VRRP not only in highly redundant network layer to ensure that the system,but also can achieve load balancing network traffic.%随着计算机网络的迅速普及，网络的各种应用（OA系统、语音系统、网络视频监控系统）日趋复杂，网络上传输数据的重要性、复杂性也越来越高，用户要求网络具有高度的冗余性。
VRRP路由协议详解!
VRRP路由协议详解!VRRP路由协议详解VRRP (Virtual Router Redundancy Protocol) 是一种网络协议，旨在提供冗余路由器的故障容忍性和高可用性。
本文将详细介绍VRRP协议的原理、工作方式和应用场景。
一、VRRP协议简介VRRP协议是一种网络协议，用于多个路由器共享一个虚拟IP地址，以提供故障切换和冗余路由器的功能。
VRRP协议定义了一个虚拟路由器组（VRID），组内的路由器通过选举来确定一个主路由器和一个或多个备份路由器，主路由器负责转发网络流量，备份路由器则处于待命状态，一旦主路由器故障，备份路由器将接管转发任务。
二、VRRP协议工作原理1. 虚拟路由器组在一个VRRP域内，多个路由器组成一个虚拟路由器组，共享一个虚拟IP地址。
路由器需要配置相同的VRID才能加入同一个虚拟路由器组。
2. 选举主备份路由器在虚拟路由器组中，路由器通过选举算法来选择一个主路由器和若干备份路由器。
选举算法是基于优先级来实现的，具有最高优先级的路由器被选举为主路由器。
如果主路由器失效，优先级第二高的备份路由器将接替成为新的主路由器。
3. VRRP通告主路由器会周期性地发送VRRP通告消息，其中包括虚拟路由器组的配置信息和优先级等。
备份路由器通过接收VRRP通告来获取主路由器的状态信息，以便在主路由器失效时能够及时接管。
4. 故障切换当主路由器失效或离线时，备份路由器会检测到主路由器的故障，并立即开始接管转发任务。
此过程对网络用户是透明的，网络流量将自动转发到新的主路由器。
三、VRRP协议应用场景1. 提供冗余路由器VRRP协议可以实现多个路由器之间的冗余，确保在主路由器故障时能够自动切换到备份路由器，从而实现网络的高可用性。
2. 实现负载均衡通过设置不同的优先级，可以使主备份路由器之间分担网络流量，从而实现负载均衡。
主路由器可以承担较大的网络流量，并将其余流量传递给备份路由器。
vrrp的作用及master选举规则
vrrp的作用及master选举规则VRRP（Virtual Router Redundancy Protocol，虚拟路由器冗余协议）是一种用于实现网络设备冗余的协议。
它允许多个路由器（或防火墙）共同提供一个虚拟IP地址，提供冗余和故障切换功能。
以下是VRRP的作用及master选举规则的详细解释。
VRRP的作用：1.路由器冗余：VRRP允许多台路由器同时提供服务，通过共享虚拟IP地址，实现冗余，当一台路由器发生故障时，其他路由器会自动接管，确保网络连接的连续性和可靠性。
2.故障切换：VRRP能够实现路由器间的快速故障切换，当主路由器出现问题时，备用路由器能够立即接管，并继续提供服务，减少网络中断的时间，提高用户体验。
3.负载均衡：VRRP还可以用于实现负载均衡，当有多个路由器时，可以通过调整每个路由器的优先级，将网络流量分配到不同的路由器上，提高网络的整体性能和吞吐量。
VRRP组由一个Master路由器和若干Backup路由器组成，Master路由器负责提供虚拟IP地址的服务，而Backup路由器则处于待命状态。
Master选举的规则如下：1. 基于优先级：每台路由器都配置了一个优先级（Priority）值，优先级越高的路由器越有可能成为Master路由器。
2.默认优先级：所有路由器的初始优先级都是100，可以根据实际需求进行调整。
3. Master选举：当VRRP组中没有Master路由器时，或Master路由器发生故障时，备选路由器将竞选Master路由器的地位。
- 路由器发送VRRP Advertisement报文，包含自己的优先级信息。
-所有备选路由器收到后，比较对方的优先级与自己的优先级。
- 优先级高的路由器将成为Master，其他路由器将成为Backup。
4. 优先级相同：如果有多个路由器的优先级相同，则使用发送报文的路由器的MAC地址进行比较，MAC地址较小的路由器将成为Master。
NBR 路由器VRRP协议设置
NBR (RGNOS) 路由器VRRP协议设置福建星网锐捷网络有限公司VRRP协议在实际组网中的应用VRRP的两大功能VRRP有两大基本功能，就是实现路由冗余和负载均衡的功能。
路由冗余：VRRP协议可以设置多个路由器成为一个集群，这些路由器采用一个相同的虚拟IP 地址，局域网内部的其他网络设备设置虚拟的IP地址为网关，VRRP可以保证在同一时间只有一个路由器代表集群进行报文的转发，该路由器如果由于某个原因无法工作，处于集群中的其他路由器可以快速的进行切换，保证网络的畅通。
负载均衡：路由器集群可以设置成为多个VRRP组，每个VRRP组都各有一个虚拟的IP地址，局域网内部的PC分组，不同的分组内的PC的网关设置为不同的VRRP组的虚拟IP地址，通过设置VRRP组的不同优先级，使得内部的PC通过不同的路由器进行报文的转发，实现负载均衡的功能，同时由于这些路由器设置为VRRP集群，所以无论其中哪个路由器无法正常工作，都可以保证网络畅通，集群内路由器正常工作时，实现负载均衡的功能，某台路由器失效时，实现路由冗余的功能，达到高可靠性和高可用性的目的。
在学校组网中的应用在校园网建设中，很多学校采用路由器作为Internet的接入路由器，随着学校规模的不断扩大，一条宽带线路所提供的带宽往往不够用，同时由于宽带线路的资费的不断下调，很多学校都申请多条的宽带线路，但是如何利用多条的宽带线路来进行组网比较合理呢？福建星网锐捷网络有限公司校园多宽带线路组网示意图组网需求：校园网通过NAT方式连接Internet。
采用两条宽带线路组网。
要做到线路相互冗余备份，同时达到负载均衡的目的。
模拟配置案例：路由器A配置：vrrp1#show runBuilding configuration...Current configuration:!hostname "vrrp1"!enable secret 5 $1$48CO$7oGu334kP9YhB8aSvja.m/福建星网锐捷网络有限公司!ip subnet-zero!interface Ethernet0ip address 192.168.12.14 255.255.255.0ip nat outside（配置该接口为路由器的NAT外部接口）!interface FastEthernet0ip address 192.168.223.2 255.255.255.0 secondaryip address 192.168.222.2 255.255.255.0ip nat inside（配置该接口为路由器的NAT内部接口）vrrp 1 priority 120（设置该路由器的VRRP组1的优先级为120，缺省为100）vrrp 1 ip 192.168.222.100（启用VRRP协议，设置为VRRP组1，并且设置虚拟IP地址为192.168.222.100）vrrp 1 track Ethernet0 30（设置VRRP组1监控端口为Ethernet0，当该接口断开时，自动降低VRRP优先级30） vrrp 2 ip 192.168.223.100（启用VRRP协议，设置为VRRP组2，并且设置虚拟IP地址为192.168.223.100）vrrp 2 track Ethernet0 30福建星网锐捷网络有限公司（设置VRRP组2监控端口为Ethernet0，当该接口断开时，自动降低VRRP优先级30）!interface Serial0no ip addressshutdown!ip nat inside source list 1 interface Ethernet0 overload（配置NAT地址转换规则）ip classlessip route 0.0.0.0 0.0.0.0 192.168.12.1access-list 1 permit any!line con 0line aux 0line vty 0 4password red-giantlogin!end路由器B配置：vrrp2#sh runBuilding configuration...Current configuration:福建星网锐捷网络有限公司!hostname "vrrp2"!enable secret 5 $1$j2qi$48zrQw7SeM6SOu9T1!ip subnet-zero!interface Ethernet0ip address 192.168.12.12 255.255.255.0ip nat outside（配置该接口为路由器的NAT外部接口）!interface FastEthernet0ip address 192.168.223.1 255.255.255.0 secondaryip address 192.168.222.1 255.255.255.0ip nat inside（配置该接口为路由器的NAT内部接口）vrrp 1 ip 192.168.222.100（启用VRRP协议，设置为VRRP组1，并且设置虚拟IP地址为192.168.222.100）vrrp 1 track Ethernet0 30（设置VRRP组1监控端口为Ethernet0，当该接口断开时，自动降低VRRP优先级30） vrrp 2 priority 120（设置该路由器的VRRP组2的优先级为120，缺省为100）福建星网锐捷网络有限公司vrrp 2 ip 192.168.223.100（启用VRRP协议，设置为VRRP组2，并且设置虚拟IP地址为192.168.223.100）vrrp 2 track Ethernet0 30（设置VRRP组2监控端口为Ethernet0，当该接口断开时，自动降低VRRP优先级30）!interface Serial0no ip addressshutdown!ip nat inside source list 1 interface Ethernet0 overload（配置NAT地址转换规则）ip classlessip route 0.0.0.0 0.0.0.0 192.168.12.1access-list 1 permit any!line con 0line aux 0line vty 0 4password red-giantlogin!End福建星网锐捷网络有限公司组网功能特点说明：如上拓扑图所示：内部PC进行分组设置，分别处于不同的网段（也可以为相同网段），比如办公网络的网络为192.168.222.0，设置的缺省网关为192.168.222.100，而多媒体教室的网络地址为192.168.223.0，设置的缺省网关为192.168.223.100。
VRRP协议虚拟路由器冗余协议的工作原理
VRRP协议虚拟路由器冗余协议的工作原理虚拟路由器冗余协议（Virtual Router Redundancy Protocol，简称VRRP）是一种网络协议，用于提供网络设备的冗余，以确保在主设备出现故障时，备用设备可以无缝接管网络的路由功能。
本文将介绍VRRP协议的工作原理及其在网络中的应用。
一、介绍VRRP协议是一种用于网关冗余的网络协议，常用于局域网中的路由器设备。
通过使用VRRP协议，可以将多台路由器设备组成一个虚拟路由器组（VRG），其中一台被选为主设备（Master），其他设备则处于备用状态（Backup）。
主设备负责处理网络数据的转发，备用设备则处于待机状态，对网络流量进行监视。
二、工作原理VRRP协议的工作原理如下：1. 主备选举当虚拟路由器组初始化或主设备发生故障时，VRRP协议通过选举机制从备用设备中选出一个作为新的主设备。
选举过程中，每个备用设备都有一个优先级值，优先级值较高的设备更有可能被选为主设备。
选举的结果会广播给其他设备，以便整个虚拟路由器组中的所有设备都能感知到主备更替的情况。
2. 发送VRRP消息主设备负责发送VRRP消息，向网络中的其他设备宣告自己是虚拟路由器组的主设备。
这些VRRP消息包含了虚拟路由器的IP地址、优先级值以及持续时间等信息。
备用设备会周期性地接收这些VRRP消息，并根据其中的信息更新自己的状态。
3. 监控网络连通性备用设备通过不断监控网络的连通性来确保主备切换的正常运行。
它们会发送ARP请求，并根据收到的ARP响应来判断网络是否正常工作。
如果备用设备在一定时间内没有接收到ARP响应，它将会主动发起选举过程，试图成为虚拟路由器组的新主设备。
4. 主备切换当主设备失效或备用设备监测到网络的异常时，备用设备将会尝试成为新的主设备。
此时，它会发送VRRP消息广播新的主备选举结果，其他设备接收到后更新自己的状态，并将新主设备的MAC地址作为默认网关。
H3C交换机的VRRP负载均衡模式
H3C交换机的VRRP负载均衡模式H3C 交换机的VRRP 负载均衡模式在一些H3C 交换机中同时支持以下两种模式的VRRP：标准协议模式：基于RFC 实现的VRRPv2 和VRRPv3。
其中，VRRPv2 基于IPv4，VRRPv3 基于IPv6。
VRRPv2 和VRRPv3 在功能实现上并没有区别，只是应用的网络环境不同。
前面各小节所介绍的都是针对标准协议模式进行的。
下面将要介绍的VRRP 负载均衡模式以VRRP 标准协议模式为基础，VRRP 标准协议模式中的工作机制（如Master 路由器的选举、抢占、监视功能等），VRRP 负载均衡模式均支持。
负载均衡模式：它是在标准协议模式的基础上进行了扩展，实现了负载均衡功能。
支持负载均衡模式的H3C 交换机主要包括S58、S9500E 系列，但S5600、S7500、7500E 系列不支持。
但要注意的是，这里的“负载分担”与“负载均衡”是不同意义的，具体将在本节后面介绍。
在VRRP 标准协议模式中，只有Master 路由器可以转发报文，Backup 路由器处于监听状态，无法转发报文。
虽然创建多个备份组可以实现多个路由器之间的负载分担，但是局域网内的主机需要设置不同的网关，增加了配置的复杂性。
VRRP 负载均衡模式在VRRP 提供的虚拟网关冗余备份功能基础上，增加了负载均衡功能。
其实现原理为：将一个虚拟IP 地址与多个虚拟MAC 地址对应，VRRP 备份组中的每个路由器都对应一个虚拟MAC 地址，这样就可以使用不同的虚拟MAC 地址应答主机的ARP（IPv4 网络中）/ND（IPv6 网络中）请求，从而使得不同主机的流量发送到不同的路由器，备份组中的每个路由器都能转发流量。
在VRRP 负载均衡模式中，只需创建一个备份组，就可以实现备份组中多个路由器之间的负载分担，避免了VRRP 备份组中Backup 路由器始终处于空闲状态、网络资源利用率不高的问题。
VRRP协议详解
VRRP协议详解VRRP（Virtual Router Redundancy Protocol）是一种用于提供网络设备冗余和高可用性的协议。
它允许多个路由器共享一个虚拟IP地址，以实现冗余和负载均衡。
本文将详细介绍VRRP协议的工作原理、协议格式以及相关配置和应用。
一、VRRP协议工作原理VRRP协议通过将多个路由器组成一个VRRP组，其中一个路由器被选举为主路由器（Master），其他路由器则处于备份状态（Backup）。
主路由器负责处理所有的数据流量，而备份路由器则处于待命状态，以备主路由器故障时接管其功能。
主备切换过程是无感知的，对网络中的终端设备来说是透明的。
VRRP协议使用一种称为“虚拟路由器标识符（Virtual Router Identifier，VRID）”的参数来确定主备关系。
每个VRRP组都有一个唯一的VRID，主备关系是通过VRID的优先级来确定的。
具有最高优先级的路由器将成为主路由器，而其他路由器则成为备份路由器。
当主路由器失效时，备份路由器中的一个将被选举为新的主路由器，接管主路由器的功能。
这个过程称为主备切换（Master/Backup Switchover），它可以通过多种方式实现，如基于优先级、基于权重等。
二、VRRP协议格式VRRP协议使用IP协议号为112。
VRRP数据包被封装在IP数据包中，源IP地址为发送VRRP数据包的路由器的IP地址，目的IP地址为多播地址224.0.0.18。
VRRP数据包的格式如下：1. VRRP协议版本（4位）：指示VRRP协议的版本号，当前版本为2。
2. IP协议版本（4位）：指示封装在VRRP数据包中的IP数据包的版本号，当前版本为4。
3. 类型（1位）：指示VRRP数据包的类型，有Advertisement、Advertisement Acknowledgment、Advertisement Request等。
4. VRID（8位）：标识VRRP组的唯一ID，范围为0-255。
VRRP协议原理及配置
VRRP协议原理及配置VRRP（Virtual Router Redundancy Protocol）是一种用于在网络中实现冗余路由器的协议。
它允许多个路由器工作在同一个虚拟路由器上，提供高可靠性和冗余性。
当主路由器发生故障时，备用路由器可以接管主路由器的工作，保证网络的连通性。
VRRP协议使用一个虚拟IP地址来代表主路由器，所有主机在网络中将默认网关设置为虚拟IP地址。
协议规定了一个优先级机制，当主路由器的可用性受到影响时，备用路由器会根据优先级来决定是否接管主路由器的工作。
1.虚拟主机（主路由器）和备份主机（备用路由器）通过VRRP选举协议选出一台主机作为虚拟路由器的主节点。
2.选举后，主节点开始发送心跳消息，通知备用节点自己依然存活并且还在维护连接。
备用节点定期确认主节点的存活状态。
3.当主节点发生故障（停止发送心跳消息）或者优先级低于备用节点，备用节点会发现主节点不可用，并将自己切换为主节点。
4.切换完成后，新的主节点会开始发送心跳消息，通知其他备用节点自己已经接管主节点的工作。
5.当故障的主节点恢复正常时，他会加入备用节点，重新参与主节点的选举。
1.配置虚拟IP地址：在主备节点上配置相同的虚拟IP地址，并将虚拟IP地址指定为默认网关。
这样所有的主机都会将数据发送到虚拟IP地址，实现负载均衡和冗余路由。
2.配置VRRP组：在主备节点上配置相同的VRRP组号，用于标识同一组虚拟路由器。
VRRP组号可以在0-255之间选择。
3.配置VRRP虚拟路由器：在主备节点上配置VRRP虚拟路由器，包括虚拟IP地址、VRRP组号、优先级等参数。
优先级越高的节点将成为主节点。
4.启用VRRP：在主备节点上启用VRRP协议，确保主备节点之间可以进行VRRP选举和心跳消息的交互。
5.监控VRRP状态：可以通过监控VRRP虚拟路由器的状态来了解当前的主备节点以及备用节点的状态。
总结起来，VRRP协议通过选举机制和心跳消息实现路由器的冗余和故障切换。
VRRP协议介绍
VRRP协议介绍VRRP（Virtual Router Redundancy Protocol）是一种网络协议，用于提供冗余路由器的高可用性和容错性。
它允许多个路由器共享一个虚拟IP地址，当主路由器发生故障时，备用路由器可以即将接管主路由器的功能，确保网络的连通性和稳定性。
1. 背景介绍在传统的网络架构中，单一路由器负责处理所有的网络流量和路由转发。
然而，当主路由器发生故障时，网络将会中断，导致服务不可用。
为了解决这个问题，VRRP协议应运而生。
2. VRRP工作原理VRRP协议通过将多个路由器组合成一个虚拟路由器，为网络提供冗余和容错功能。
其中包含一个虚拟IP地址和一个虚拟MAC地址。
主要的工作原理如下：2.1 路由器选举在VRRP组中，所有的路由器都有一个优先级，优先级最高的路由器将被选举为主路由器，其他路由器将成为备用路由器。
当主路由器不可用时，备用路由器将会接管主路由器的功能。
2.2 虚拟IP地址VRRP组中的所有路由器共享一个虚拟IP地址，这个地址是网络中的默认网关。
当主路由器不可用时，备用路由器将接管虚拟IP地址，确保网络的连通性。
2.3 虚拟MAC地址VRRP组中的所有路由器还共享一个虚拟MAC地址，这个地址用于在局域网中惟一标识VRRP组。
当主路由器不可用时，备用路由器将使用虚拟MAC地址来发送和接收网络流量。
3. VRRP协议的优点VRRP协议具有以下几个优点：3.1 高可用性通过将多个路由器组合成一个虚拟路由器，VRRP协议提供了冗余和容错功能，确保网络的连通性和可用性。
3.2 自动故障转移当主路由器发生故障时，备用路由器可以自动接管主路由器的功能，无需手动干预，减少了网络中断的时间。
3.3 灵便性VRRP协议允许管理员根据网络的需求配置路由器的优先级，以确保网络流量的负载均衡和优化。
4. VRRP协议的应用场景VRRP协议广泛应用于以下场景：4.1 企业网络在企业网络中，VRRP协议可以用于提供冗余路由器，确保网络的稳定性和可用性。
