超声波探伤作业指导
超声波探伤作业指导书
作业指导书
姓名：身份证号码：报考级别：
报考门类：
一、适用范围及采用标准
1.适用范围：
本作业指导书适用于母材厚度不小于8mm的铁素体类钢全焊透熔化焊对接焊缝脉冲反射法手工超声波检验。
2.检测标准和检测等级
GB/Tll345-2013《钢焊缝手工超声波探伤方法和探伤结果分级法》,B级检测。
3．验收标准和验收等级
GB/T29712-2013《焊缝无损检测超声检测验收等级》，2级验收。
二、检测人员资质要求
检验人员应经过培训，取得
三、工件参数、探伤面、探伤区及探伤方法（附示意图）
四、探伤系统及性能要求
1.探伤仪型号及性能要求
US-88型数字探伤仪。
探伤仪应符合以下要求：
2.探头规格及性能要求
2.5P13×20
3.试块
CSK-IA试块，RB-1试块
4.耦合剂
应选用适当的液体或模糊状物作耦合剂。
耦合剂应具备有良好透声性和适宜流动性，不应对材料和人体有损伤作用。
同时应便于检验后清理。
典型耦合剂为水、机油、甘油和浆糊。
在试块上调节仪器和产品检验应采用相同的耦合剂。
五、检测准备
1、探伤面准备
2、时基线调节
3、仪器探头主要参数测量及输入
4、灵敏度调节或距离波幅曲线制作
5、工件参数输入（如厚度）
6、传输补偿与衰减系数测量（示意图）
六、检测
1.扫查
2.缺陷定位定量与评级
七、仪器系统复核
八、记录与报告
编制：审核：批准：。
超声波探伤作业指导书
1.仪器连接，开机1.1连接探头，探头线。
1.2按住“电源”键一秒种后，仪器显示有关仪器的信息。
此时按超声探伤即进入探伤画面。
如下图：2.调校仪器2.1按探伤调节对应的箭头。
选择通道选择，再选择“通道号”，输入想保存的某个通道号；选择“打开通道”2.2按探伤调节对应的箭头，选择探头参数，根据探头型号依次将探头类型、晶片尺寸、探头频率、探头K值设置正确（如下图），设置完成后按“返回”键。
2.3选择声速设定，检查当前声速是否正确，按“调节声速”键，可输入正确的声速值，斜探头的声速设置为3240。
设置完成后按“返回”键。
2.4选择零点偏移，选择“零点调节”，通过手动调节将标准试块的R100的最高反射波对准到仪器屏幕的100刻度值。
如偏移通过键盘上面得“+”“-”号调节。
设置完成后按“返回”键。
探头在试块上的位置屏幕显示波形2.5选择测试K值，依次将当前声速、标称K值、孔中心距、反射直径设置正确；进入“K值测试”后，即为仪器自动测试，请按照仪器提示操作。
K值大于等于2时将探头放在试块上端面找最高波；K值小于2时将试块翻转过来（使用试块的下端面）找最高波。
探头在试块上的位置屏幕显示波形3.制作DAC曲线3.1返回到主菜单（最上一级菜单）后，按“曲线”：选择DAC曲线，依次将DAC补偿、判废偏移、定量偏移、测长偏移按照探伤标准设置正确；3.2进入“开始制作”后，按照仪器提示操作，首先输入最浅点（第一点）的孔的深度后，按“回车”键，仪器将该点深度的最高波自动降至80%，请注意波形下降的过程中稳住探头，波形稳定后再前后小幅度移动探头，寻找是否还有更高的波形，确认最高波后，按“回车”键，即形成了DAC 曲线的第一个连接点；探头在试块上的位置屏幕显示波形3.3继续按照仪器提示，再分别输入某一个孔的深度，按“回车”键，再前后小幅度移动探头，寻找是否还有更高的波形，并确认最高波后，按“回车”键，即形成了DAC曲线的后面的连接点；仪器显示波形3.4 当所选择的所有DAC曲线点全部完成后，按“返回”键即完成了DAC曲线的制作并自动退出。
超声波探伤作业指导书
超声波探伤作业指导书1.总则1。
1。
适用范围:适用于夏港电厂＃5机后屏过热器出口集箱三通更换后的焊缝检测。
1.2编制依据：1. 《火力发电厂焊接热处理技术规程》DL/T819—20102。
《火力发电厂焊接技术规程》DL/T869—20043。
《电力建设施工质量验收及评价规程第7部分:焊接》DL/T5210。
7—20104. 《特种设备焊接操作人员考核细则》TSG Z6002—20105。
《火力发电厂金属技术监督规程》DL/T438-20096。
《电力建设安全工作规程》（火力发电厂部分）DL5009。
1-20027。
《管道焊接接头超声波检验技术规程》DL/T820—20028。
《钢制承压管道对接焊接接头射线检验技术规范》DL/T821-20021.3人员要求：检测人员都持有中国电力工业无损检测人员二级以上资格证书.1.4检验比例：100%2.仪器、探头、试块与耦合剂2.1仪器要求：2。
1。
1探伤仪的性能指标和测试方法应符合ZBY230《A型脉冲反射式超声波探伤仪通用技术条件》及ZBJ04001《A型脉冲反射式超声波探伤系统工作性能测试方法》规定的相应条款，其工作频率为2.5MHz。
2。
1。
2仪器和斜探头的组合灵敏度:在所探头焊件最大声程处，有效探伤灵敏度余量不小于6dB.2。
2探头要求选择探头时探头的主声束不应有偏斜或双峰，且入射角β应符合规范规定的偏差范围内。
斜探头折射角的选择以直射波声束中心线至少能扫查焊接接头厚度的2/5为原则。
探测根部缺陷时，不宜使用折射角为60左右的探头。
3. 探伤准备3．1现场勘察超声波探伤人员应该掌握焊接第一手的资料，对所检焊口的材质、焊接工艺主要是焊口坡口型式情况要清楚。
焊接接头两侧的母材,探伤前应测量焊缝两侧的管壁厚度，至少每隔90°各测量一点.3．2仪器校准每班探伤前应对仪器校准一次，应校准探头的前沿、K值，距离波幅曲线应至少校准两点。
3．3焊口打磨受检焊口两侧应打磨光滑，不应存在影响探头移动的东西，打磨宽度应大于1。
焊缝超声波探伤作业指导书
有限责任公司钢结构焊缝超声波探伤作业指导书编号:HHR/ZD-02编制：现场检测室审批：年月日钢结构焊缝超声波探伤指导书1、适用范围本指导书适用于一般工业与钢结构焊缝超声波探伤的检测。
2、依据标准GB/T11345—1989《钢焊缝手工超声波探伤方法和探伤结果分级》。
GB/T50621—2010《钢结构现场检测技术标准》。
JG/T203—2007《钢结构超声波探伤及质量分级法》。
GB 50205—2001《钢结构工程施工质量验收规范》。
3、仪器设备和人员的要求3。
1 钢结构检测所用的仪器、设备和量具应有产品合格证、计量检定机构出具的有效期内的检定（校准）证书，仪器设备的精度应满足检测项目的要求。
检测所用检测试剂应标明生产日期和有效期，并应具有产品合格证和使用说明书。
3.2 检测人员应经过培训取得上岗资格;从事钢结构无损检测的人员应按现行国家标准《无损检测人员资格鉴定与认证》GB/T 9445进行相应级别的培训、考核，并持有相应考核机构颁发的资格证书。
3.3 从事焊缝探伤的检验人员必须掌握超声波探伤的基本技术，具有足够的焊缝超声波探伤经验，并掌握一定的材料、焊接基础知识。
3。
4 焊缝超声检测人员应按有关规程或技术条件的规定经严格的培训和考核，并持有相应考试组织颁发的等级资格证书，从事相对考核项目的检验工作。
注:一般焊接检验专业考核项目分为板对接焊缝；管件对接焊缝；管座角焊缝；节点焊缝等四种。
3.5 取得不同无损检测方法的各技术等级人员不得从事于该方法和技术等级以外的无损检测工作。
3.6 现场检测工作应由两名或两名以上检测人员承担.3。
7 超声检验人员的视力应每年检查一次，校正视力不得低于1。
0。
4、检测钢结构焊缝超声波探伤时，基本要求4.1 现场调查宜包括下列工作内容：1 收集被检测钢结构的设计图纸、设计文件、设计变更、施工记录、施工验收和工程地质勘察报告等资料；2 调查被检测钢结构现状，环境条件，使用期间是否已进行过检测或维修加固情况以及用途与荷载等变更情况;3 向有关人员进行调查；4 进一步明确委托的检测目的和具体要求;4.2 检测项目应根据现场调查情况确定，并应制定相应的检测方案.检测方案宜包括下列主要内容：1 概况，主要包括设计依据、结构形式、建筑面积、总层数,设计、施工及监理单位，建造年代等;2 检测目的或委托方的检测要求;3 检测依据，主要包括检测所依据的标准及有关的技术资料等；4 检测项目和选用的检测方法以及检测数量；5 检测人员和仪器设备情况；6 检测工作进度计划;7 所需要委托方与检测单位的配合工作；8 检测中的安全措施；9 检测中的环境措施。
超声波探伤检测作业指导书
附件3超声波探伤检测作业指导书1.适用范围适用于钢结构产品无损检测作业，检测钢结构焊缝的缺陷，并确定缺陷位置、尺寸、缺陷评定的一般方法及检测结果的等级评定。
2.作业准备2.1仪器准备目前在焊接结构的超声波检测普遍采用A型脉冲反射式超声波探伤仪，探伤仪应配备80dB以上连续可调的衰减或增益控制器，步进级每档不大于2dB，其精度为任意相邻12dB误差在±1dB内，最大累积误差不超过1dB；水平线性误差不大于1﹪，垂直线性误差不大于5﹪。
2.2探头准备探头频率一般在2～5MHz，一般选用2～2.5MHz公称频率探头。
特殊情况下可选用低于2MHz或高于2.5MHz检验频率，但必须保证系统灵敏度要求。
2.3探伤区及探伤面准备在探伤前必须准备好要探伤区的探伤面，检测表面应平整光滑。
探头移动区应清理焊接飞溅、铁屑、油垢及其他阻碍声藕合的杂物，检测面一般应进行清理打磨，使钢板露出金属光泽，其表面粗糙度应不超过6.3μm。
2.4耦合剂准备选用焊缝超声波探伤常用耦合剂有机油、甘油、CMC（化学纤维素）浆糊、润滑脂和水等。
一般工程施工常用的为机油、浆糊两类耦合剂。
当工件表面光洁度较差时，选用声阻抗较大的耦合剂甘油可获得较好的透声性能。
2.5扫描速度调整扫描速度调节由三种方法：①声程比例法：将荧光上时基扫描线长度调整成声程读数，常用CSK-IA试块、半圆试块来调整；②水平比例法：将荧光上时基扫描线长度调整成水平距离读数，常用CSK-IA 或CSK-ⅢA试块来调整；③深度比例法：将荧光上时基扫描线长度调整成水平距离读数，常用CSK-IA试块来调整。
在焊缝探伤中，角度探伤可用声程定位。
但现在焊缝探伤中普遍选用K值探头，板厚小于20mm宜用水平比例法，板厚大于20mm时宜用深度比例法。
2.6距离-波幅曲线（DAC）的绘制2.6.1对于管节点，采用在CSK-ICj试块上实测的直径3mm的横孔反射波幅数据及表面补偿和曲面复测灵敏度修正数据，对于板节点，则采用在CSK-IDj型试块实测的直径3mm横孔反射波幅数据及表面补偿数据。
超声波探伤作业指导书

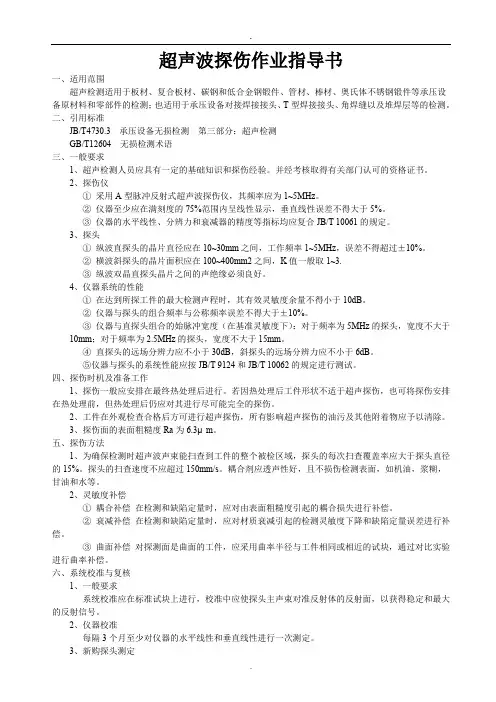

超声波探伤作业指导书一、适用范围超声检测适用于板材、复合板材、碳钢和低合金钢锻件、管材、棒材、奥氏体不锈钢锻件等承压设备原材料和零部件的检测；也适用于承压设备对接焊接接头、T型焊接接头、角焊缝以及堆焊层等的检测。
二、引用标准JB/T4730.3 承压设备无损检测第三部分：超声检测GB/T12604 无损检测术语三、一般要求1、超声检测人员应具有一定的基础知识和探伤经验。
并经考核取得有关部门认可的资格证书。
2、探伤仪①采用A型脉冲反射式超声波探伤仪，其频率应为1~5MHz。
②仪器至少应在满刻度的75%范围内呈线性显示，垂直线性误差不得大于5%。
③仪器的水平线性、分辨力和衰减器的精度等指标均应复合JB/T 10061的规定。
3、探头①纵波直探头的晶片直径应在10~30mm之间，工作频率1~5MHz，误差不得超过±10%。
②横波斜探头的晶片面积应在100~400mm2之间，K值一般取1~3.③纵波双晶直探头晶片之间的声绝缘必须良好。
4、仪器系统的性能①在达到所探工件的最大检测声程时，其有效灵敏度余量不得小于10dB。
②仪器与探头的组合频率与公称频率误差不得大于±10%。
③仪器与直探头组合的始脉冲宽度（在基准灵敏度下）：对于频率为5MHz的探头，宽度不大于10mm；对于频率为2.5MHz的探头，宽度不大于15mm。
④直探头的远场分辨力应不小于30dB，斜探头的远场分辨力应不小于6dB。
⑤仪器与探头的系统性能应按JB/T 9124和JB/T 10062的规定进行测试。
四、探伤时机及准备工作1、探伤一般应安排在最终热处理后进行。
若因热处理后工件形状不适于超声探伤，也可将探伤安排在热处理前，但热处理后仍应对其进行尽可能完全的探伤。
2、工件在外观检查合格后方可进行超声探伤，所有影响超声探伤的油污及其他附着物应予以清除。
3、探伤面的表面粗糙度Ra为6.3μm。
五、探伤方法1、为确保检测时超声波声束能扫查到工件的整个被检区域，探头的每次扫查覆盖率应大于探头直径的15%。
超声波探伤作业指导书
超声波探伤作业指导书编制：审核：批准：2015年10月08日发布2015年10月20实施日XXXXXXXXXXXXXX超声波探伤作业指导书1范围本作业指导书仅适用于壁厚40--200mm、标称直径32mm以上对接焊缝和锻件的手工超声波探伤，其它部件的超声波探伤可参照执行。
2编制依据DL5408-电力建设施工及验收规范（管道对接焊缝超声波检验篇）GB11345钢焊缝超声波探伤方法和探伤结果分级3超声波探伤的技术要点3.1从事超声波探伤人员必须经过培训考核,持有电力工业部无损检测考委会或劳动部无损检测考委会颁发的Ⅱ级及以上资格证书人员。
探伤人员应熟悉超声波探伤仪的性能、特点、并能熟练操作仪器。
3.2超声波探伤可选用CTS--22型和其它类型脉冲式超声波探伤仪,其仪器的性能和探头应满足相关标准的要求。
3.3工件的形状结构应满足超声波探伤的要求,探伤面应无氧化皮,飞溅,并露出金属光泽。
3.4耦合剂可选用无腐蚀对人体无害的机油、浆糊、甘油等。
3.5AVG曲线的制作及耦合补偿的测定。
3.5.1仪器仪探头的性能、探头前沿、K值测定可在CAK--IB试块上进行，前沿、K值至少取三次的平均值。
3.5.2补偿测定根据DL/T5048规定。
3.5.3AVG曲线或面板曲线,依据DL/T5048规定在相关试块上进行。
3.5.4实际探伤前应用便携式试块对曲线校准。
4检验程序4.1检验流程图：焊缝探伤的一般规程工作准备↓表面检查、委托检验↓接受委托指定检验人员↓了解焊接情况↓选定探伤方法、仪器、探头、试块↓调节仪器↓制作距离波幅校正曲线↓粗探伤↓标示缺陷位置↓精探伤↓评定缺陷↓校验↓验收记录←------↓-----→不合格→标记→返修→报告↓审核存档4.2工作准备：4.2.1被检测件的表面要求：4.2.1.1超声波探伤一般选择焊缝两侧进行检验,当一侧为弯头、大小头、三通等只能进行单侧探伤时，可选择一侧作检测面。
4.2.1.2检测面应清除飞溅物、铁屑、油污、焊瘤，以及其它外部杂质。
超声波探伤作业指导书1适用范围本作业指导书适用于母材厚度不小于
超声波探伤作业指导书1 适用范围本作业指导书适用于母材厚度不小于8mm的铁素体类钢全焊透熔化焊对接焊缝脉冲反射法手工超声波检验。
不适用于铸钢及奥氏体不锈钢焊接，外径小于159mm钢管对接焊缝，内径小于等于200mm的管座角焊缝及外径小于250mm和内径小于80％的纵向焊缝。
2 引用标准JB4730-94《压力容器无损检测》GBll345-89《钢焊缝手工超声波探伤方法和探伤结果分级法》GB50205-2001《钢结构工程施工质量验收规范》3 试验项目及质量要求3.1 试验项目：内部缺陷超声波探伤。
3.2 质量要求3.2.1 检验等级的分级根据质量要求检验等级分A、B、C三级，检验的完善程度A级最低，B级一般，C级最高。
检验工作的难度系数按A、B、C顺序逐级增高，应按照工种2的材质、结构、焊接方法，使用条件及承受荷载的不同，合理的选用检验级别。
检验等级应按产品的技术条件和有关规定选择或经合同双方协商选定。
3.2.2 焊缝质量等级及缺陷分级表3.2.2焊缝质量等级一级二级内部缺陷超声波探伤评定等级II III 检验等级B级B级探伤比例100% 20%3.2.3 探伤比例的计数方法探伤比例的计数方法应按以下原则确定：①对工厂制作焊缝，应按每条焊缝计算百分比，且探伤长度不应小于200mm，当焊缝长度不足200mm时，应对整条焊缝进行探伤；②对现场安装焊缝，应按同一类型，同一施焊条件的焊缝条数计算百分比，探伤长度应不小于200mm，并应不少于l条焊缝。
3.2.4 检验区域的选择3.2.4.1 超声波检测应在焊缝及探伤表面经外观检查合格后方可进行，应划好检验区域，标出检验区段编号。
3.2.4.2 检验区域的宽度应是焊缝本身再加上焊缝两侧各相当于母材厚度30％的一般区哉，这区域最小10mm，最大20m。
3.2.4.3 接头移动区应清除焊接飞溅、铁屑、油垢及其它外部杂质。
探伤区域表面应平整光滑，便于探头的自由扫查，其表面粗糙度不应超过6.3um，必要时进行打磨。
超声波无损检测作业指导书
超声波无损检测作业规范1.0目的本程序规定了依据API14A,对锻件与锻造产品进行超声波探伤测试的方法，人员要求以及接受的标准。
2.0•范围此规范适用于为本公司所有提供超声波探伤的供应商，也适用于诺斯石油工具按照相关规范的要求进行产品超声波探伤测试的情况。
3.0职责质量控制部负责按本规范要求的执行，确保所有产品符合本规范要求。
4.0术语定义无5.0程序5.1 安全与环境5.1.1 在使用者和承包人特殊安全，健康和环境方针的指导下安全地操作是使用者/承包人的责任。
5.1.2 安全操作由供货商的材料安全数据单(MSDS)来控制，在使用者和承包人特殊安全，健康和环境方针的指导下，使用者/承包人应依照本程序负责对浪费或危害环境的做法进行控制。
5.2 人员资格5.2.1 依据以下规范，进行检测、说明及对结果作出评价、记录的人员应具备至少2级资格证明；5.2.2 依据以下规范，所有进行本检测的人员都要求进行每年的视力测试及三年一次的辨色测试；5.2.3 所有无损检测人员应符合ISO9712要求。
5.3 检测方法锻件与精炼轧材的超声波探伤应采用脉冲回波联结或液浸方式进行。
5.4 扫描策划当相应过程文件作出要求时，即采购订单、质量计划、ECN等，应提交超声波探伤测试，并经WGPC质量代表认可后进行。
5.5 设备要求5.5.1 超声波设备5.5.1.1 超声波探伤设备：一个脉冲的反射型超声波探伤器械，频率范围至少为0.5~10兆赫，使用ASTME317最新版本对超声波脉冲检测系统的性能进行评估，其频率不应超过12个月。
5.5.1.2 脉冲/接收器：一个误差±10%或振幅比精确度在1dB的衰减器，设备控制对校准、核对或检测期间的线性影响应当没有或最小。
5.5.1.3 电池组：应当使用超声探伤或同类设备推荐的标准电池，电量低于50%时的电池组不能用于检测，且结果不被接受。
5.5.2 探测装置5.5.2.1 应使用标准直径为0.25~1英寸，且频率为1/2~5兆赫的传感器，选择相应的传感器尺寸与频率进行测量以得到最精确的显示结果。
超声波探伤作业指导书(二)
超声波探伤作业指导书（二）引言概述：本文档为超声波探伤作业指导书的续篇，旨在为探伤人员提供更详尽的操作指导和技巧。
超声波探伤技术是一种非破坏性检测方法，广泛应用于工业领域，可用于探测材料内部缺陷和结构异常。
在本指导书中，将详细介绍超声波探伤的五个重要方面，包括设备准备、校准、缺陷检测、数据分析和报告撰写。
正文：一、设备准备1.1 确认探伤设备的完好性和性能。
1.2 配置合适的探头或探头组合，考虑材料类型和探测深度等因素。
1.3 检查超声传感器的表面和连接接头，确保无损伤和松动。
1.4 为设备提供稳定的电源，并确保地线连接良好。
二、校准2.1 进行零点校准，即消除探头本身的回波信号。
2.2 进行灵敏度校准，以确保正确反映不同材料的回波幅度。
2.3 进行水平线arity校准，以验证仪器的线性响应。
2.4 进行垂直线arity校准，以验证超声波在探测物体中的深度传播准确性。
2.5 校准的结果应记录在校准证书中，以备查证。
三、缺陷检测3.1 确定缺陷检测区域，并清理表面以保证信号传播的畅通。
3.2 调整超声波探伤仪的参数，如频率、增益和发射角度等。
3.3 沿着检测区域进行扫描，确保探头与材料表面保持垂直，并保持一定的扫描速度。
3.4 注重反射信号的幅度和时间，以判断是否存在缺陷。
3.5 在发现缺陷时，应标记缺陷位置，并记录相关信息。
四、数据分析4.1 基于超声波回波信号，利用幅度图形和时间图形进行数据分析。
4.2 对回波信号进行峰值幅度和时间测量，以判断缺陷的类型和尺寸。
4.3 利用闸门技术提取感兴趣的信号，并进行进一步的分析。
4.4 应用图像处理算法，对回波信号进行图像增强和异常点检测等操作。
4.5 将分析结果记录在报告中，包括缺陷类型、尺寸、位置和评估结果等。
五、报告撰写5.1 报告应明确指出被检测物体的标识信息和探测工艺参数。
5.2 报告应包括设备校准、缺陷检测和数据分析等步骤的记录。
5.3 报告中的数据结果应准确、清晰地呈现，并附带相关图表和图像。
超声波探伤作业指导书
4.2.1探伤灵敏度选择：探伤灵敏度不得低于测长线。
4.2.2材质的衰减：对表面的损失，在试块与工件上比较实测的数据为准进行修正。
4.2.3探伤时探头移动方式：按标准进行。
4.2.4耦合剂：采用机油、化学浆糊或其他耦合剂。
4.2.5记录：对于超标缺陷记录，反射波位于Ⅱ区，指示长度大于10mm的缺陷应予记录，反射波位于Ⅰ区，指示长度较长时也应予记录备案，超标缺陷要用油漆或石笔等作好标识，便于返修备查，缺陷的部位、长度、深度及当量都应移值到图纸上，记录采用，当量为φ1×6±xdB，L（长）×d(深),注-离探测外表面的深度,另应记录下探伤者,探伤日期等有关内容。
4.2.6质量评定：按GB11345-89标准或图纸技术要求中规定的操作标准进行。当探伤人员判定发现缺陷为危害性缺陷时,质量评级不受标准限制。
5.探伤仪器和探头系统的复核
5.1超声波探伤中存在仪器和探头K值，前沿值偏离正常值，出现异常现象，则需校正误差。
5.2复校时机，复校内容，校正办法：复校时机，一般是在探伤前或连续工作4小时后；复校内容有K值、前沿距离一波幅曲线等；校正方法一般在CSK-ⅠA上重新标定。
超声波探伤
编制：
审核：
批准：
山东益统重工机械有限公司
公司名称
山东益统重工机械有限公司
版本/版次
A / 0
文件名称
超声波探伤实施细则----作业指导书
页数
共2页第1页
1.目的
为使测试人员在做超声波探伤时有章可循，并使其操作合乎规范。
2.适用范围
适用于母材厚度为6-120mm的对接焊缝，T型焊缝的钢结构超声波探伤，其它类似焊缝参照执行。
3.检测依据
钢结构工程施工质量验收规范GB50205-2001
超声波探伤作业指导书
超声波探伤作业指导书超声波探伤作业指导书一、适用范围超声检测适用于承压设备原材料和零部件的检测，包括板材、复合板材、碳钢和低合金钢锻件、管材、棒材、奥氏体不锈钢锻件等，也适用于承压设备对接焊接接头、T型焊接接头、角焊缝以及堆焊层等的检测。
二、引用标准本作业指导书引用了XXX第三部分：超声检测和GB/T无损检测术语两个标准。
三、一般要求1、超声检测人员应具备一定的基础知识和探伤经验，并经过有关部门认可的资格考核。
2、探伤仪器应采用A型脉冲反射式超声波探伤仪，频率应在1~5MHz之间，并且在满刻度的75%范围内呈线性显示，垂直线性误差不得超过5%。
仪器的水平线性、分辨力和衰减器的精度等指标应符合JB/T 的规定。
3、探头应符合以下要求：①纵波直探头的晶片直径应在10~30mm之间，工作频率1~5MHz，误差不得超过±10%。
②横波斜探头的晶片面积应在100~400mm²之间，K值一般取1~3.③纵波双晶直探头晶片之间的声绝缘必须良好。
4、仪器系统的性能应符合以下要求：①在达到所探工件的最大检测声程时，其有效灵敏度余量不得小于10dB。
②仪器与探头的组合频率与公称频率误差不得大于±10%。
③仪器与直探头组合的始脉冲宽度（在基准灵敏度下）：对于频率为5MHz的探头，宽度不大于10mm；对于频率为2.5MHz的探头，宽度不大于15mm。
④直探头的远场分辨力应不小于30dB，斜探头的远场分辨力应不小于6dB。
⑤仪器与探头的系统性能应按JB/T 9124和JB/T 的规定进行测试。
四、探伤时机及准备工作1、探伤一般应安排在最终热处理后进行。
若因热处理后工件形状不适于超声探伤，也可将探伤安排在热处理前，但热处理后仍应对其进行尽可能完全的探伤。
2、工件在外观检查合格后方可进行超声探伤，所有影响超声探伤的油污及其他附着物应予以清除。
3、探伤面的表面粗糙度Ra应为6.3μm。
五、探伤方法1、为确保检测时超声波声束能扫查到工件的整个被检区域，探头的每次扫查覆盖率应大于探头直径的15%。
超声探伤作业指导书
4.2样管灵敏度校验
4.2.1把样管的外伤放入探头位置，调整水声程为20mm∽40mm，并调偏心距，使之每个通道的波形达最高，偏心距应满足0.251R≤X≤0.458r的要求。
4.2.2设定缺陷报警闸门，闸门宽度应覆盖内外伤声程范围，报警门槛值为波高50%，脉冲重复频率为800Hz。
五.检验结束
检验结束时，探伤工应按程序关机，做好检验设备的清洁保养及设备周边环境卫生工作。
六.安全与维护
6.1探头必须保持干净,上面不应有氧化铁皮。
6.2及时清理辊道上氧化铁皮。
6.3对于设备润滑点必须及时加油。
6.4水箱里的水要及时更换,不能使用浑浊水。
6.5操作工必须按作业指导书操作，严格遵守设备和仪器的检查及维护制度。
3.2熟悉API 5CT标准，严格按指导书对样管进行校验。
3.3设备如果发现异常情况，应及时向有关单位反映、共同分析问题及时解决问题。
3.4认真填写探伤报告。
3.5做好交接班工作，保持现场设备和操作室的卫生清洁。
四.工作程序
超声波探伤设备是由8个横向探头和12个纵向探头组成，探头晶片有效尺寸为14mm，覆盖率可达110%。
超声探伤作业指导书作业指导书作业指导书标准格式作业指导书模板电子作业指导书焊接作业指导书产品审核作业指导书期间核查作业指导书车缝作业指导书sop作业指导书样板
一．目的
利用超声波探伤方法检测钢管缺陷，以保证产品的质量。
二．范围
适用于Φ60.3mm∽Φ177.8mm的套管、油管和钻杆。
三．职责
3.1熟悉设备各项功能，能独立操作。
6.6室外操作必须戴工作帽。
6.7吊样管时与行车配合好，样管不许倾斜；起吊时不要让钢管碰撞设备。
超声波探伤作业指导书
作业指导书批准人：颁布日期：实施日期：审核：编写：目录一适用范围 (4)二超声波工作原理 (4)三检测目的 (4)四检测依据 (4)五检测设备 (5)六试块 (5)七抽检数量 (5)八检验等级的分级 (6)九探伤面 (6)十检验区域的选择 (7)十一检验频率 (8)十二仪器的调整 (8)十三距离一波幅（DAC）曲线的绘制 (11)十四仪器的校验 (14)十五初始检测 (15)十六规定检验 (16)十七缺陷评定和检验结果 (18)十八记录与报告 (20)一适用范围本作业指导书适用于母材厚度不小于4mm 的碳素结构钢和低合金高强度结构钢的全焊透熔化焊对接焊缝超声波检验。
不适用于外径小于159mm的钢管对接焊缝；内径小于等于200mm 的管座角焊缝及外径小于250mm和内外径之比小于80%的纵向焊缝。
二超声波工作原理声源产生超声波，采用一定的方式使超声波进入工件；超声波在工件中传播并与工件材料以及其中的缺陷相互作用，使其传播方向或特征被改变，改变后的超声波通过检测设备被接受，并可对其进行处理和分析，根据接受的超声波的特征，评价工件本身及其内部是否存在缺陷及缺陷的特性。
三检测目的超声波探伤的目的是为了发现材料或制件中影响其使用的缺陷或特性，从而对其应用于特定目的的适用性进行评价。
四检测依据《钢结构超声探伤及质量分级法》JG/T 203-2007；《钢焊缝手工超声波探伤方法和探伤结果分级》GB 11345-89；《钢结构工程施工质量验收规范》GB 50205-2001；《建筑结构检测技术标准》GB/T 50344-2004。
五检测设备DUD930数字超声波检测仪，探头（直探头和斜探头），耦合剂[1]等。
六试块标准试块：IIW试块，CSK-ⅠA 试块，CSK -IIA 试块，CSK-IIIA 试块等。
七抽检数量对设计上要求全焊透的一、二级焊缝和设计上没有要求的钢材等强对焊拼接焊缝的质量采用超声波探伤的方法检测时的检测数量符合下列规定：1 对钢结构工程质量，应按《钢结构工程施工质量验收规范》GB 50205的规定进行检测，即对一级焊缝探伤比例为100%，二级焊缝探伤比例[2]为20%。
超声波探伤作业指导书.doc
超声波探伤作业指导书1适用范围本作业指导书适用于母材厅度不小于8mm的铁素体类钢全焊透熔化焊对接焊缝脉冲反射法于丄超声波检验。
不适用于铸钢及奥氏体不锈钢焊接，外径小于159mm钢管对接焊缝，内径小于等于200mm的管座角焊缝及外径小于250mm和内径小于80%的纵向焊缝。
2引用标准JB4730-94《压力容器无损检测》GBII345-89《钢焊缝手工超声波探伤方法和探伤结果分级法》GB50205-2001《钢结构工程施工质量验收规范》3试验项目及质量要求3.1试验项目：内部缺陷超声波探伤。
3.2质量要求3.2.1检验等级的分级根据质量要求检验等级分A、B、C三级，检验的完善程度A级最低，B级一•般，C级最高。
检验工作的难度系数按A、B、C 顺序逐级增高，应按照工种2的材质、结构、焊接方法，使川条件及承受荷载的不同，合理的选用检验级别。
检验等级应按产品的技术条件和有关规定选择或经合同双方协商选定。
3.2.2焊缝质最等级及缺陷分级表322焊缝质最等级评定等级一级11二级内部缺陷检验等级B级B级超声波探伤探伤比例100%20%3.2.3探伤比例的计数方法探伤比例的计数方法应按以下原则确定：①对工厂制作焊缝，应按每条焊缝计算百分比，且探伤长度不应小于200mm,当焊缝长度不足200mm时，应对整条焊缝进行探伤；②对现场安装焊缝，应按同一类型，同一施焊条件的焊缝条数计算百分比，探伤长度应不小于200mm,并应不少于I条焊缝。
3.2.4检验区域的选择3.2.4.1超声波检测应在焊缝及探伤表面经外观检查合格后方可进行，应划好检验区域，标出检验区段编号。
3.2A.2检验区域的宽度应是焊缝本身再加上焊缝两侧各和当于母材厚度30%的一般区哉，这区域最小10mm,最人20m。
3.2.4.3接头移动区应清除焊接飞溅、铁眉、油垢及其它外部杂质。
探伤区域农而应平整光滑，便于探头的H由扫查，其表而粗糙度不应超过6.3um,必要时进行打磨。
超声波探伤作业指导书.
HTFD/QC—02 超声波探伤作业指导书超声波探伤作业指导书1目的为控制和提高工件的质量，有效地检出工件中的缺陷，并使检验工作有序进行，特制定本作业指导书。
2适用范围本指导书适用于锅炉压力容器，管道及钢结构熔化焊焊缝、钢板、锻件、铸钢件、高压无缝钢管、高压螺栓等原材料及零部件。
3引用标准3.1GB11345－89《钢焊缝手工超声波探伤方法和探伤结果分级》3.2 JB1152－81《锅炉和钢制压力容器的对接缝超声波探伤》3.3 JB4730－94《压力容器无损检测》3.4 GB5777－1996《无缝钢管超声波检验方法》3.5 GB7233－87《铸钢件超声波探伤及质量评级方法》3.6 GB6402－91《钢锻材超声波纵波探伤方法》3.7 JB1581－85《汽轮机、发电机转子和主轴锻件超声波探伤方法》3.8 JB1582－85《汽轮机叶轮锻件超声波探伤方法》3.9 JB4010－85《汽轮发电机用钢制护环超声波探伤方法》3.10 JB3144－82《锅炉大口径管座角焊缝超声波探伤》3.11 DL／T820－2002《管道对接接头超声波检验技术规程》3.12 DL／T542－94《钢熔化焊T形接头角焊缝超声波检验方法和质量分级》3.13ZBJ04001－87《A型脉冲反射式超声波探伤系统工作性能测试方法》3.14 劳部发（1996）276号文《蒸汽锅炉安全技术监察规程》3.15 质技监局锅发（1999）154号《压力容器安全技术监察规程》4 检测人员4.1 检测人员必须经过技术培训，并持有上级主管部门颁发的锅炉压力容器无损检测人员资格证书。
4.2 检测人员除具备有良好的身体素质外，其校正视力不得低于1.0，并一年检查一次。
5 设备器材及材料5.1 探伤仪5.1.1 采用A型脉冲反射式超声波探伤仪，其工作频率范围1－5MHZ，仪器至少在荧光屏满刻度的80％范围内呈线性显示。
探伤仪应具备有的80dB以上的连续可调衰减器，步进级每档不大于2 dB, 其精度为任意相邻12 dB误差在±1 dB以内，最大累计误差不超过1 dB。
超声波探伤测定作业指导书
超声波探伤测定作业指导书一、利用设备PXUT-350型全数字探伤仪二、测试原理及目的超声波探伤法是通过有压电晶体的探头，将电振荡转变成超声波，入射到工程材料或设备构件后，如遇缺点那么超声波被反射、散射或衰减，再经探头接收后变成电信号，进而放大显示在超声波探伤仪的屏幕上，并依照相应的原那么由荧光屏上显示出的信息判定缺点的部位、大小和性质。
超声波探伤法不仅可检测被测物体表面的缺点，重要的是能够探测到内部的缺点。
三、测试方式及步骤一、测零点（声速或K值）依照测试的物体的不同，可分为利用直探头和利用斜探头测试。
）测试前，第一依照物体的不同相应的选择所利用的探头，一样情形下，利用直探头、双晶探头的物体在屏幕“声波类型”中一样为“纵波”，斜探头一样为“横波”。
若是“声波类型”为“深度”则“声波类型”不阻碍测试，但需在测试前输入工件声速。
若是“声程类型”选为“距离”时（默以为“距离”），此测试进程在测零点的同时可测出工件中声速，例如用CSK-1A 试块测横波探头的零点与声速；如选取“深度”时那么用两个不同深度的反射体可同时测出探头的零点和K值（现在需事前输入工件中声速），例如用CSK-ⅢA试块测横波探头的零点K值。
依照所用试块声程值，若是输入的试块声程值过小，那么不能测试，仪器会提示“输入数值不妥”，现在可从头输入一个适当的数值。
当选〈2〉键输入“一次声程”后，“两次声程”所显示的数值将会是“一次声程”的两倍。
也能够按〈3〉键在“两次声程”处直接输入数值，但必需保证“两次声程”大于“一次声程”。
仪器将依照输入值自动设置进波门（一样是门位在第三格，门宽三格）、声程（声程单位）、增益、声速等参量，一样不需用户再调剂，但有一些探头如双晶探头由于零点较长，可能需要移动进波门位（屏幕左上角提示：门位-A）或其它参量（如声程）使所需回波处于进波门内，调剂参量后应按〈返回〉键退出参量更改状态，使屏幕左上角提示为：测零点。
在确认一次声程值时需用直尺量出探头至反射体的水平距离，并在确认测试值后输入。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
超声波探伤作业指导书
一、适用范围
超声检测适用于板材、复合板材、碳钢和低合金钢锻件、管材、棒材、奥氏体不锈钢锻件等承压设备原材料和零部件的检测；也适用于承压设备对接焊接接头、T型焊接接头、角焊缝以及堆焊层等的检测。
二、引用规范
JB/T4730.3 承压设备无损检测第三部分：超声检测
GB/T12604 无损检测术语
三、一般要求
1、超声检测人员应具有一定的基础知识和探伤经验。
并经考核取得有关部门认可的资格证书。
2、探伤仪
①采用A型脉冲反射式超声波探伤仪，其频率应为1~5MHz。
②仪器至少应在满刻度的75%范围内呈线性显示，垂直线性误差不得大于5%。
③仪器的水平线性、分辨力和衰减器的精度等指标均应复合JB/T 10061的规定。
3、探头
①纵波直探头的晶片直径应在10~30mm之间，工作频率1~5MHz，误差不得超过±10%。
②横波斜探头的晶片面积应在100~400mm²之间，K值一般取1~3.
③纵波双晶直探头晶片之间的声绝缘必须良好。
4、仪器系统的性能
①在达到所探工件的最大检测声程时，其有效灵敏度余量不得小于10dB。
②仪器与探头的组合频率与公称频率误差不得大于±10%。
③仪器与直探头组合的始脉冲宽度（在基准灵敏度下）：对于频率为5MHz的探头，宽度不大于10mm；
对于频率为2.5MHz的探头，宽度不大于15mm。
④直探头的远场分辨力应不小于30dB，斜探头的远场分辨力应不小于6dB。
⑤仪器与探头的系统性能应按JB/T 9124和JB/T 10062的规定进行测试。
四、探伤时机及准备工作
1、探伤一般应安排在最终热处理后进行。
若因热处理后工件形状不适于超声探伤，也可将探伤安排在热处理前，但热处理后仍应对其进行尽可能完全的探伤。
2、工件在外观检查合格后方可进行超声探伤，所有影响超声探伤的油污及其他附着物应予以清除。
3、探伤面的表面粗糙度Ra为6.3μm。
五、探伤方法
1、为确保检测时超声波声束能扫查到工件的整个被检区域，探头的每次扫查覆盖率应大于探头直径的15%。
探头的扫查速度不应超过150mm/s。
耦合剂应透声性好，且不损伤检测表面，如机油，浆糊，甘油和水等。
2、灵敏度补偿
①耦合补偿在检测和缺陷定量时，应对由表面粗糙度引起的耦合损失进行补偿。
②衰减补偿在检测和缺陷定量时，应对材质衰减引起的检测灵敏度下降和缺陷定量误差进行补偿。
③曲面补偿对探测面是曲面的工件，应采用曲率半径与工件相同或相近的试块，通过对比实验进行曲率补偿。
六、系统校准与复核
1、一般要求
系统校准应在规范试块上进行，校准中应使探头主声束对准反射体的反射面，以获得稳定和最大的反射信号。
2、仪器校准
每隔3个月至少对仪器的水平线性和垂直线性进行一次测定。
3、新购探头测定
新购探头应有探头性能参数说明书，新探头使用前应进行前沿距离、K值、主声束偏离、灵敏度余量和分辨力等主要参数的测定。
4、检测前仪器和探头系统测定
使用仪器----斜探头系统，检测前应测定前沿距离、K值和主声束偏离，调节或复核扫描量程和扫查灵敏度。
使用仪器----直探头系统，检测前应测定始脉冲宽度、灵敏度余量和分辨力，调节或复核扫查量程和扫查灵敏度。
5、检测过程中仪器和探头系统的复核
遇到下述情况应对系统进行复核：
①校准后的探头、耦合剂和仪器调节旋钮发生改变时；
②检测人员怀疑扫描量程或扫描灵敏度有变化时；
③连续工作4h以上时；
④工作结束时。
6、检测结束前仪器与探头系统的复核
每次检测结束前，应对扫描量程进行复核。
如果任意一点在扫描线上的偏移超过扫描线读数的10%，则扫描量程应重新调整，并对上一次复核以来所有的检测部位进行复检。
每次扫描结束前，应对扫查灵敏度进行复核。
一般对距离-波幅曲线的校核不应少与3点。
如曲线上任何一点幅度下降2dB，则应对上一次复核以来所有的检测部位进行复检；如幅度上升2dB，则应对所有的记录信号进行重新评定。
7、校准、复核的有关注意事项
校准、复核和对仪器进行线性检测时，任何影响仪器线性的控制器（如抑制或滤波开关等）都应放在“关”的位置或处于最低水平上。
七、探伤方法
1、探测方向
一般在探测面上两相互垂直的方向上进行并尽量扫查到工件的整个体积
阀门钢锻件的探测方向如下图是所示
2、工件材质衰减系数的确定
在工件无缺陷完好区域选择三处探测面与底面平行且具有代表性的部位，调节仪器使第一次底面回波幅度（B1）为满刻度的50%，记录此时衰减器读数；再调节衰减器，使第二次底面回波幅度（B2）为满刻度的50%，两次衰减器读数之差即为（B1-B2）的dB的差值。
①衰减系数的计算公式为：
T dB
B
B
a
2
6 )2
1
(-
-
=
式中：a表示衰减系数，dB/m。
B1-B2表示两次衰减器读数之差，dB；
T表示工件的探测声程，m。
②工件上三处部位衰减系数的平均值即为该工件的衰减系数。
3、探伤灵敏度的确定
①纵波直探头探伤灵敏度的确定
当被探部位的厚度不大于探头的3倍近场区时，一般选用底波确定探伤灵敏度。
由于几何形状
所限，不能获得底波者或是探测厚度大于45mm而小于3倍近场区时，可直接采用试块法确定探伤灵敏度。
②纵波双晶直探头灵敏度的确定
按需要选择不同直径平底孔的试块，并测试一组不同探测距离的平底孔。
调节衰减器，使其中最高的回波幅度达到满刻度的80%。
不改变仪器的参数，测出其他平底孔回波的最高点，将其标定在荧光屏上，连接这些点，即是对应于不同平底孔的纵波双晶直探头的距离——波幅曲线。
4、补偿
①表面粗糙度补偿
在探伤和缺陷定量时，应对由表面粗糙度引起的能量消耗进行补偿。
②曲面补偿
对于探测面是曲面的工作，可采用曲率与工件相同或相近（0.9~1.5倍）的参考试块，否则应补偿因曲率不同引起的声能损失。
③探伤灵敏度一般不低于工件最大探测距离出的φ2mm平底孔当量。
5、探伤灵敏度的复查
探伤中应检查探伤灵敏度，发现探伤灵敏度有改变时应重新调整。
当增益电平降低2dB以上时，应对上一次校准以来所检查的工件进行复探；当增益电平升高2dB以上时，应对所有缺陷进行重新定量。
八、缺陷记录
1、缺陷当量的确定
①采用A、V、G计算法确定当量。
对位于近场区不能用上述方法确定当量的，可以采用双晶直探头，利用不同直径平底孔的试块通过比较法来确定缺陷当量。
②缺陷密集区和单个大缺陷的边界可利用半波高度法来确定。
③计算缺陷当量时若材质衰减系数超过4dB/m，应进行修正。
2、缺陷记录
①记录当量平底孔径超过φ4mm的单个缺陷的位置和波幅。
②记录当量平底孔直径超过φ3mm的缺陷密集区及其最大缺陷的位置和分布，缺陷密集区面积以30mm ×30mm的方块作为最小度量单位。
③记录由缺陷引起的底面回波降低区域和数值。
④记录材质衰减系数。
⑤不属于上述情况，但探伤人员能判定是否危害性的缺陷也予以记录。
九、缺陷等级分类
1、单个缺陷的等级分类按表1规定
2、缺陷密集区的等级分类按表2规定
3、由缺陷引起的底波降低量等级分类按表3规定
4、表1、2、3的等级在评定工件质量时应作为独立的等级分别使用。
5、被探伤人员判定为危险性的缺陷应评为4级。
十、探伤报告
探伤报告应包括下述内容：
1、委托探伤的单位，探伤报告编号，签发日期。
2、锻钢件的名称、编号、材料牌号、热处理状态、探伤面的表面粗糙度。
3、探伤仪的型号、探头型号、探伤频率、耦合剂、探伤灵敏度和扫查方式。
4、在草图上标明检测区域，如有因几何形状限制而检测不到的部位也必须在草图上标明。
5、缺陷的类型、尺寸和位置。
6、探伤等级和探伤结论。
7、探伤人员和审核人员签字，探伤人员的资格证号、等级和日期。
