西南交大画法几何及工程制图A第1次作业一、单项选择题(只有一个选项正确，共51道小题)1. 制图标准是在全国范围内使图样标准化、规范化的统一准则。
某些行业部门还制定有部颁标准，则部颁标准是：正确答案：D 对国家标准的补充2. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：正确答案：C 技术制图标准3. 图纸上的字母和数字可写成斜体或直体，斜体字字头向右倾斜与水平成：正确答案：C 75°4. 图纸的内边框是图框线，图框线的绘制用：正确答案：C 粗实线5. 标题栏位于图纸的右下角，绘制标题栏的外边框线用：正确答案：D 粗实线6. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：正确答案：C 507. 比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：正确答案：A 按比例进行尺寸度量8. 中粗虚线的用途为：正确答案：C 画中心线或轴线9. 细点划线的用途为：正确答案：D 画中心线或轴线10. 粗线、中粗线和细线的宽度比率为：正确答案：D 4:2:111. 虚线由画和短间隔组成，如下图所示，其画的长度a的值应取：正确答案：C 4~6mm12. 点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：正确答案：D 15~20mm13. 点画线作为轴线或中心线使用时，两端应超出图形轮廓线：正确答案：B 3~5mm14. 尺寸线与尺寸界线交接处应画出尺寸起止符号，长度尺寸的起止符号是用：正确答案：C 中粗短斜线15. 图上标注的尺寸数字，表示物体的真实大小，尺寸的单位如果在图中附注没有声明，则为：正确答案：A毫米16. 在建筑工程图上，多排平行排列的尺寸线之间，宜保持的距离为：正确答案：C 7~10mm17. 圆的直径尺寸可注在圆内，也可注在圆外。
尺寸线方向倾斜，用箭头作为起止符号，箭头指着圆周，箭头应画的细而长，长度约为：正确答案：B 3~5mm18. 在建筑工程图上，标高以米为单位，应注在标高符号上，其样式如图所示。
西南交大 画法几何与机械制图1第三次作业
一、单项选择题(只有一个选项正确，共6道小题)
1. 下图中已知组合体正面图和侧面图，正确的平面图是：
(A) A
(B) B
(C) C
(D) D
正确答案：D
2. 下图所示组合体，正确的左侧立面图是：
(A) A
(B) B
(C) C
(D) D
正确答案：A
3. 下图所示组合体，正确的左侧立面图是：
(A) A
(C) C
(D) D
正确答案：D
4. 下图所示组合体，正确的1-1剖视图是：
(A) A
(B) B
(C) C
(D) D
正确答案：B
5. 下图所示组合体，正确的1-1剖视图是：
(A) A
(B) B
(C) C
(D) D
正确答案：D
6. 下图所示组合体，正确的1-1断面图是：
(B) B
(C) C
(D) D
正确答案：A
（注意：若有主观题目，请按照题目，离线完成，完成后纸质上交学习中心，记录成绩。
在线只需提交客观题答案。
)
二、主观题(共11道小题)
7.
画出下面形体的水平投影。
参考答案：
8.
画出下面组合体的水平投影。
参考答案：
9.画出下面组合体的水平投影参考答案：
10.
参考答案：
11.
参考答案：
参考答案：
参考答案：
14.
参考答案：
1
5.
参考答案：
16.画出组合体的1-1、2-2断面。
参考答案：
17.
参考答案：。
15秋西南交大《画法几何及工程制图A》在线作业一 答案
西南交《画法几何及工程制图》在线作业一一、单选题（共 30 道试题，共 60 分。
）1. 使用圆规画圆时，应尽可能使钢针和铅芯（）于纸面。
. 平行. 垂直. 倾斜. 远离正确答案：2. 制图国家标准规定，图纸幅面尺寸应优先选用（）几种基本幅面尺寸。
. 3. 4. 5. 6正确答案：3. 将投射中心移至无穷远处，则投射线视为（）。
. 平行. 交于一点. 垂直. 交叉正确答案：4. 图纸中数字和字母分为（）两种字型。
. 型和型. 大写和小写. 简体和繁体. 中文和英文正确答案：5. 为作图方便，一般取p=r=1，q=0.5作为正二测的( ). 系数. 变形系数. 简化轴向变形系数. 轴向变形系数正确答案：6. （）基本体的特征是每个表面都是平面。
. 圆锥. 圆柱. 平面. 多边形正确答案：7. 纵向定位轴线的编写顺序为（）。
. 从上至下. 从下至上. 从左至右. 从右至左正确答案：8. 斜二轴测图OY轴的轴向伸缩系数取成0.5或0.75或其他的非1值，通常采用（）的OY 轴轴向伸缩系数。
. 0.5. 0.6. 0.82. 1.22正确答案：9. 图纸上的字母和数字可写成斜体或直体，斜体字字头向右倾斜与水平成：. 45°. 60°. 75°. 80°正确答案：10. 互相垂直3个直角坐标轴在( )的投影称为轴测轴。
. 正面. 水平面. 侧平面. 轴测投影面正确答案：11. 在斜二等轴测图中，取轴间角X1O1Z1为90度时，Y1O1Z1和X1O1Y1两个轴轴间角为（）。
. 120度、150度. 135度、135度. 100度、170度. 135度、45度正确答案：12. 尺寸线与尺寸界线交接处应画出尺寸起止符号，长度尺寸的起止符号是用：. 任意短斜线. 细短斜线. 中粗短斜线. 粗短斜线正确答案：13. 某产品用放大一倍的比例绘图，在标题栏比例项中应填（）。
. 放大一倍. 1×2. 2/1. 2:1正确答案：14. （）一个投影面的平面称为投影面平行面。

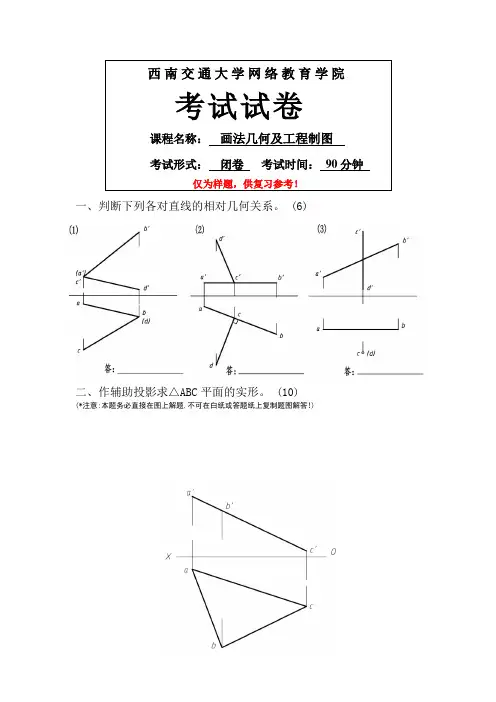

西南交大网教画法几何及工程制图-模拟试卷
西南交通大学网络教育学院
考试试卷
课程名称：画法几何及工程制图
考试形式：闭卷考试时间：90分钟
仅为样题，供复习参考！
一、判断下列各对直线的相对几何关系。
(6)
二、作辅助投影求△ABC平面的实形。
(10)
(*注意:本题务必直接在图上解题,不可在白纸或答题纸上复制题图解答!)
三、求作带切口四棱柱的侧面投影。
(10)
(*注意:本题务必直接在图上解题,不可在白纸或答题纸上复制题图解答!)
四、作出组合体的正等轴测图。
(20)
五、画出下面组合体的水平投影。
(20)
(*注意:本题务必直接在图上解题,不可在白纸或答题纸上复制题图解答!)
六、画出下面组合体的1-1、2-2剖视。
(20)
七、画出下面组合体的1-1、2-2断面。
(14)。
西南交大 画法几何及机械制图1第二次作业
一、单项选择题(只有一个选项正确，共23道小题)1. 在下图中已知形体的正面投影和水平投影，则与其吻合的轴测图是：(A) A(B) B(C) C(D) D正确答案：C2. 在下图中已知形体的三面投影图，则与其吻合的轴测图是：(A) A(B) B(C) C(D) D正确答案：D3. 下图所示六棱锥被正垂面P所截，其截交线的形状是：(A) 三角形(B) 五边形(C) 六边形(D) 七边形正确答案：D4. 下图为截切后正四棱锥的投影，正确的水平投影是：(A) A(B) B(C) C(D) D正确答案：B5. 轴测投影是根据什么原理投射得到的：(A) 平行投影(B) 中心投影(C) 正投影(D) 斜投影正确答案：A6. 下图所示正垂面圆O的水平投影是：(A) 直线(B) 椭圆(C) 圆(D) 双曲线正确答案：B7. 下图所示的曲面是：(A) 柱面(B) 锥面(C) 回转面(D) 螺旋面正确答案：D8. 下图所示的曲面是：(A) 柱面(B) 柱状面(C) 单叶旋转双曲面(D) 螺旋面正确答案：C9. 下图所示的曲面是：(A) 锥面(B) 锥状面(C) 单叶旋转双曲面(D) 双曲抛物面正确答案：D10. 下图所示K点在球面上的位置是：(A) 球面的左下前部(B) 球面的右下前部(C) 球面的左上前部(D) 球面的左上后部正确答案：D11. 下图所示位于球面正面投影轮廓线上的点是：(A) M点(B) N点(C) K点(D) 无正确答案：A12. 下图中已知圆锥表面上一点M的正面投影m'，补画其水平投影m的正确作图方法是：(A) A(B) B(C) C(D) D正确答案：A13. 下图所示圆柱被两平面所截切，切口的空间形状是：(A) 椭圆与椭圆的组合(B) 椭圆与矩形的组合(C) 椭圆与双曲线的组合(D) 圆与矩形的组合正确答案：B14. 下图为截切后正圆锥的正面投影，它的两段截交线是：(A) 双曲线与椭圆曲线的组合(B) 等腰三角形与半圆曲线的组合(C) 抛物线与半圆曲线的组合(D) 等腰三角形与椭圆曲线的组合正确答案：B15. 下图为球面被两个正垂面切割，其切口的空间形状是：(A) 椭圆曲线与椭圆曲线的组合(B) 椭圆曲线与双曲线的组合(C) 圆曲线与圆曲线的组合(D) 矩形与椭圆曲线的组合正确答案：C16. 下图为截切后正圆柱的三面投影，正确的H面投影是：(A) A(B) B(C) C(D) D正确答案：C17. 下图为截切后正圆柱的三面投影，正确的W面投影是：(A) A(B) B(C) C(D) D正确答案：A18. 下图所示圆锥被正垂面P所截，其截交线的形状是：(A) 三角形(B) 椭圆与直线(C) 双曲线与直线(D) 抛物线与直线正确答案：B19. 下图所示圆锥被正垂面P所截，其截交线的形状是：(A) 三角形(B) 椭圆与直线(C) 双曲线与直线(D) 抛物线与直线正确答案：C20. 下图所示三棱柱与半球相贯，相贯线的空间形状是：(A) 圆曲线、椭圆与椭圆的组合(B) 空间曲线(C) 圆曲线、圆曲线与圆曲线的组合(D) 椭圆、椭圆与椭圆的组合正确答案：C21. 下图所示三棱柱与半圆柱相贯，相贯线的空间形状是：(A) 圆曲线、椭圆与椭圆的组合(B) 空间曲线(C) 圆曲线、椭圆与直线的组合(D) 椭圆、椭圆与椭圆的组合正确答案：C22. 下图所示球与半圆柱相贯，相贯线的空间形状是：(A) 椭圆(B) 空间曲线(C) 椭圆与直线的组合(D) 圆正确答案：B23. 下图所示球与圆锥相贯，相贯线的空间形状是：(A) 圆(B) 空间曲线(C) 矩形(D) 椭圆正确答案：A（注意：若有主观题目，请按照题目，离线完成，完成后纸质上交学习中心，记录成绩。
西南交大 画法几何及工程制图A第1次作业
西南交大画法几何及工程制图A第1次作业一、单项选择题(只有一个选项正确，共51道小题)1. 制图标准是在全国范围内使图样标准化、规范化的统一准则。
某些行业部门还制定有部颁标准，则部颁标准是：正确答案：D 对国家标准的补充2. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：正确答案：C 技术制图标准3. 图纸上的字母和数字可写成斜体或直体，斜体字字头向右倾斜与水平成：正确答案：C 75°4. 图纸的内边框是图框线，图框线的绘制用：正确答案：C 粗实线5. 标题栏位于图纸的右下角，绘制标题栏的外边框线用：正确答案：D 粗实线6. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：正确答案：C 507. 比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：正确答案：A 按比例进行尺寸度量8. 中粗虚线的用途为：正确答案：C 画中心线或轴线9. 细点划线的用途为：正确答案：D 画中心线或轴线10. 粗线、中粗线和细线的宽度比率为：正确答案：D 4:2:111. 虚线由画和短间隔组成，如下图所示，其画的长度a的值应取：正确答案：C 4~6mm12. 点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：正确答案：D 15~20mm13. 点画线作为轴线或中心线使用时，两端应超出图形轮廓线：正确答案：B 3~5mm14. 尺寸线与尺寸界线交接处应画出尺寸起止符号，长度尺寸的起止符号是用：正确答案：C 中粗短斜线15. 图上标注的尺寸数字，表示物体的真实大小，尺寸的单位如果在图中附注没有声明，则为：正确答案：A毫米16. 在建筑工程图上，多排平行排列的尺寸线之间，宜保持的距离为：正确答案：C 7~10mm17. 圆的直径尺寸可注在圆内，也可注在圆外。
尺寸线方向倾斜，用箭头作为起止符号，箭头指着圆周，箭头应画的细而长，长度约为：正确答案：B 3~5mm18. 在建筑工程图上，标高以米为单位，应注在标高符号上，其样式如图所示。
西南交通大学新学期《画法几何及工程制图》在线作业一
西南交《画法几何及工程制图》在线作业一
在斜轴测投影图中，两个轴向伸缩系数（）的轴测图，称为斜二等轴测图A:同向
B:不同
C:相反
D:相同
参考选项：D
某产品用放大一倍的比例绘图，在标题栏比例项中应填（）
A:放大一倍
B:1×2
C:2/1
D:2:1
参考选项：D
在建筑图样中，平面图和剖面图中北剖切的主要建筑构造的轮廓线采用（）A:粗实线
B:细实线
C:波浪线
D:虚线
参考选项：A
手工绘制工程图要先打底稿。
绘制底稿的铅笔通常用：
A:HB
B:2H或3H
C:H或HB
D:B
参考选项：B
（）一个投影面同时倾斜于另外两个投影面的直线称为投影面平行线。
A:平行于
B:垂直于
C:倾斜于
D:相交于
参考选项：A
下面哪一个性质不是中心投影法和平行投影法共有的基本性质？
A:同素性
B:从属性
C:积聚性
D:平行性
参考选项：D
1。
西南交1112考试批次《画法几何及工程制图B》复习题及参考答案.doc
画法几何及工程制图A第1次作业(C) 5~7mm(D) 7~10mm正确答案：B解答参考：18. 在建筑工程图上，标高以米为单位，应注在标高符号上，其样式如图所示。
标高符号的高度约为：(A) 3mm(B) 4mm(C) 5mm(D) 6mm正确答案：A解答参考：19. 下图中直径尺寸注法错在：(A) 尺寸起止符号应为短斜线(B) 尺寸数字不能水平注写(C) 尺寸数字应注写在圆内(D) 尺寸数字注写的引出线不应从尺寸线端点引出正确答案：D解答参考：20. 下图中长度尺寸注法错在：(A) 尺寸起止符号倾斜方向不对(B) 尺寸线距离标注位置太远(C) 该尺寸应注写在图形轮廓内(D) 尺寸线不应是图形轮廓线的延长线正确答案：D解答参考：30. 下图所示A、D两点是：(A) V面投影重影点(B) H面投影重影点(C) W面投影重影点(D) 非投影重影点正确答案：C解答参考：31. 下图所示C、D两点是：(A) V面投影重影点(B) H面投影重影点(C) W面投影重影点(D) 非投影重影点正确答案：B解答参考：32. 下图A点到W面的距离是：(A) a'a x(B) a'a z(C) aa x(D) a"a yw正确答案：B解答参考：33. 下图所示A、B、C、D四点中位于H面上的点是：(A) A点(B) B点(C) C点(D) D点正确答案：D解答参考：34. 下图所示五棱柱表面上一点K，其正确的侧面投影是：(A) A(B) B(C) C(D) D正确答案：B解答参考：35. 在下图中：(A) C点在正垂线AB上(B) C点不在正垂线AB上(C) C点在侧平线AB上(D) C点不在侧平线AB上正确答案：D解答参考：36. 下图所示AB直线是：(A) 水平线(B) 正平线(C) 侧平线(D) 一般倾斜直线正确答案：D解答参考：37. 在下面的投影图中，表示交错两直线的是：(A) A(B) B(C) C(D) D正确答案：D解答参考：38. 在下面的投影图中，反映线段实长的投影是：(A) a'b'(B) b'c'(C) ac(D) 无正确答案：A解答参考：39. 下图所示AB、CD两直线的相对几何关系是：(A) 平行(B) 相交(C) 相交垂直(D) 交错正确答案：B解答参考：40. 下图所示AB、CD两直线的相对几何关系是：(A) 平行(B) 相交(C) 相交垂直(D) 交错正确答案：D解答参考：41. 下图所示AB、CD两直线的相对几何关系是：(A) 平行(B) 相交(C) 相交垂直(D) 交错正确答案：B解答参考：42. 下图所示AB、CD两直线的相对几何关系是：(A) 平行(B) 相交垂直(C) 相交不垂直(D) 交错正确答案：D解答参考：43. 下图所示AB、CD两直线的相对几何关系是：(A) 平行(B) 相交(C) 相交垂直(D) 交错垂直正确答案：D解答参考：44. 在下图中用辅助投影法求线段AB的正面倾角β时，新投影轴应：(A) 平行于a'b'(B) 垂直于a'b'(C) 平行于ab(D) 垂直于ab正确答案：A解答参考：45. 下图所示的平面是：(A) 水平面(B) 侧垂面(C) 铅垂面(D) 一般倾斜平面正确答案：C解答参考：46. 下图所示ABCDE平面的类型是：(A) 正垂面(B) 铅垂面(C) 侧垂面(D) 一般倾斜平面正确答案：B解答参考：47. 下图所示P、Q两平面的相对几何关系是：(A) 平行(B) 垂直(C) 相交(D) 不确定正确答案：B解答参考：48. 下图中直线AB与三角形平面EFG相交于K点，可见性判别正确的是：(A) A(B) B(C) C(D) D正确答案：A解答参考：49. 下图所示正平面P与三角形平面ABC的交线是：(A) 正平线(B) 水平线(C) 铅垂线(D) 一般倾斜直线正确答案：A解答参考：50. 在下图中用辅助投影法求三角形ABC平面的水平倾角α时，新投影轴应：(A) 平行于a'c'(B) 垂直于a'c'(C) 平行于ab(D) 垂直于ab正确答案：D解答参考：51. 下图所示AB直线与三角形CDE平面的相对几何关系是：(A) AB在三角形CDE内(B) AB与三角形CDE相交不垂直(C) AB与三角形CDE垂直(D) AB与三角形CDE平行正确答案：D解答参考：画法几何及工程制图A第2次作业本次作业是本门课程本学期的第2次作业，注释如下：一、单项选择题(只有一个选项正确，共23道小题)1. 在下图中已知形体的正面投影和水平投影，则与其吻合的轴测图是：(A) A(B) B(C) C(D) D正确答案：C解答参考：2. 在下图中已知形体的三面投影图，则与其吻合的轴测图是：(A) A(B) B(C) C(D) D正确答案：D解答参考：3. 下图所示六棱锥被正垂面P所截，其截交线的形状是：(A) 三角形(B) 五边形(C) 六边形(D) 七边形正确答案：D解答参考：4. 下图为截切后正四棱锥的投影，正确的水平投影是：(A) A(B) B(C) C(D) D正确答案：B解答参考：5. 轴测投影是根据什么原理投射得到的：(A) 平行投影(B) 中心投影(C) 正投影(D) 斜投影正确答案：A解答参考：6. 下图所示正垂面圆O的水平投影是：(A) 直线(B) 椭圆(C) 圆(D) 双曲线正确答案：B解答参考：7. 下图所示的曲面是：(A) 柱面(B) 锥面(C) 回转面(D) 螺旋面正确答案：D解答参考：8. 下图所示的曲面是：(A) 柱面(B) 柱状面(C) 单叶旋转双曲面(D) 螺旋面正确答案：C解答参考：9. 下图所示的曲面是：(A) 锥面(B) 锥状面(C) 单叶旋转双曲面(D) 双曲抛物面正确答案：D解答参考：10. 下图所示K点在球面上的位置是：(A) 球面的左下前部(B) 球面的右下前部(C) 球面的左上前部(D) 球面的左上后部正确答案：D解答参考：11. 下图所示位于球面正面投影轮廓线上的点是：(A) M点(B) N点(C) K点(D) 无正确答案：A解答参考：12. 下图中已知圆锥表面上一点M的正面投影m'，补画其水平投影m的正确作图方法是：(A) A(B) B(C) C(D) D正确答案：A解答参考：13. 下图所示圆柱被两平面所截切，切口的空间形状是：(A) 椭圆与椭圆的组合(B) 椭圆与矩形的组合(C) 椭圆与双曲线的组合(D) 圆与矩形的组合正确答案：B解答参考：14. 下图为截切后正圆锥的正面投影，它的两段截交线是：(A) 双曲线与椭圆曲线的组合(B) 等腰三角形与半圆曲线的组合(C) 抛物线与半圆曲线的组合(D) 等腰三角形与椭圆曲线的组合正确答案：B解答参考：15. 下图为球面被两个正垂面切割，其切口的空间形状是：(A) 椭圆曲线与椭圆曲线的组合(B) 椭圆曲线与双曲线的组合(C) 圆曲线与圆曲线的组合(D) 矩形与椭圆曲线的组合正确答案：C解答参考：16. 下图为截切后正圆柱的三面投影，正确的H面投影是：(A) A(B) B(C) C(D) D正确答案：C解答参考：17. 下图为截切后正圆柱的三面投影，正确的W面投影是：(A) A(B) B(C) C(D) D正确答案：A解答参考：18. 下图所示圆锥被正垂面P所截，其截交线的形状是：(A) 三角形(B) 椭圆与直线(C) 双曲线与直线(D) 抛物线与直线正确答案：B解答参考：19. 下图所示圆锥被正垂面P所截，其截交线的形状是：(A) 三角形(B) 椭圆与直线(C) 双曲线与直线(D) 抛物线与直线正确答案：C解答参考：20. 下图所示三棱柱与半球相贯，相贯线的空间形状是：(A) 圆曲线、椭圆与椭圆的组合(B) 空间曲线(C) 圆曲线、圆曲线与圆曲线的组合(D) 椭圆、椭圆与椭圆的组合正确答案：C解答参考：21. 下图所示三棱柱与半圆柱相贯，相贯线的空间形状是：(A) 圆曲线、椭圆与椭圆的组合(B) 空间曲线(C) 圆曲线、椭圆与直线的组合(D) 椭圆、椭圆与椭圆的组合正确答案：C解答参考：22. 下图所示球与半圆柱相贯，相贯线的空间形状是：(A) 椭圆(B) 空间曲线(C) 椭圆与直线的组合(D) 圆正确答案：B解答参考：23. 下图所示球与圆锥相贯，相贯线的空间形状是：(A) 圆(B) 空间曲线(C) 矩形(D) 椭圆正确答案：A解答参考：四、主观题(共16道小题)24.参考答案：25.参考答案：26.参考答案：27.参考答案：28.参考答案：29.参考答案：30.参考答案：31.参考答案：32.参考答案：33.画出下面形体的正等轴测图。
西南交1112考试批次画法几何及工程制图B复习题及参考答案.doc
画法几何及工程制图A第1次作业(C) 5~7mm(D) 7~10mm正确答案：B解答参考：18. 在建筑工程图上，标高以米为单位，应注在标高符号上，其样式如图所示。
标高符号的高度约为：(A) 3mm(B) 4mm(C) 5mm(D) 6mm正确答案：A解答参考：19. 下图中直径尺寸注法错在：(A) 尺寸起止符号应为短斜线(B) 尺寸数字不能水平注写(C) 尺寸数字应注写在圆内(D) 尺寸数字注写的引出线不应从尺寸线端点引出正确答案：D解答参考：20. 下图中长度尺寸注法错在：(A) 尺寸起止符号倾斜方向不对(B) 尺寸线距离标注位置太远(C) 该尺寸应注写在图形轮廓内(D) 尺寸线不应是图形轮廓线的延长线正确答案：D解答参考：30. 下图所示A、D两点是：(A) V面投影重影点(B) H面投影重影点(C) W面投影重影点(D) 非投影重影点正确答案：C解答参考：31. 下图所示C、D两点是：(A) V面投影重影点(B) H面投影重影点(C) W面投影重影点(D) 非投影重影点正确答案：B解答参考：32. 下图A点到W面的距离是：(A) a'a x(B) a'a z(C) aa x(D) a"a yw正确答案：B解答参考：33. 下图所示A、B、C、D四点中位于H面上的点是：(A) A点(B) B点(C) C点(D) D点正确答案：D解答参考：34. 下图所示五棱柱表面上一点K，其正确的侧面投影是：(A) A(B) B(C) C(D) D正确答案：B解答参考：35. 在下图中：(A) C点在正垂线AB上(B) C点不在正垂线AB上(C) C点在侧平线AB上(D) C点不在侧平线AB上正确答案：D解答参考：36. 下图所示AB直线是：(A) 水平线(B) 正平线(C) 侧平线(D) 一般倾斜直线正确答案：D解答参考：37. 在下面的投影图中，表示交错两直线的是：(A) A(B) B(C) C(D) D正确答案：D解答参考：38. 在下面的投影图中，反映线段实长的投影是：(A) a'b'(B) b'c'(C) ac(D) 无正确答案：A解答参考：39. 下图所示AB、CD两直线的相对几何关系是：(A) 平行(B) 相交(C) 相交垂直(D) 交错正确答案：B解答参考：40. 下图所示AB、CD两直线的相对几何关系是：(A) 平行(B) 相交(C) 相交垂直(D) 交错正确答案：D解答参考：41. 下图所示AB、CD两直线的相对几何关系是：(A) 平行(B) 相交(C) 相交垂直(D) 交错正确答案：B解答参考：42. 下图所示AB、CD两直线的相对几何关系是：(A) 平行(B) 相交垂直(C) 相交不垂直(D) 交错正确答案：D解答参考：43. 下图所示AB、CD两直线的相对几何关系是：(A) 平行(B) 相交(C) 相交垂直(D) 交错垂直正确答案：D解答参考：44. 在下图中用辅助投影法求线段AB的正面倾角β时，新投影轴应：(A) 平行于a'b'(B) 垂直于a'b'(C) 平行于ab(D) 垂直于ab正确答案：A解答参考：45. 下图所示的平面是：(A) 水平面(B) 侧垂面(C) 铅垂面(D) 一般倾斜平面正确答案：C解答参考：46. 下图所示ABCDE平面的类型是：(A) 正垂面(B) 铅垂面(C) 侧垂面(D) 一般倾斜平面正确答案：B解答参考：47. 下图所示P、Q两平面的相对几何关系是：(A) 平行(B) 垂直(C) 相交(D) 不确定正确答案：B解答参考：48. 下图中直线AB与三角形平面EFG相交于K点，可见性判别正确的是：(A) A(B) B(C) C(D) D正确答案：A解答参考：49. 下图所示正平面P与三角形平面ABC的交线是：(A) 正平线(B) 水平线(C) 铅垂线(D) 一般倾斜直线正确答案：A解答参考：50. 在下图中用辅助投影法求三角形ABC平面的水平倾角α时，新投影轴应：(A) 平行于a'c'(B) 垂直于a'c'(C) 平行于ab(D) 垂直于ab正确答案：D解答参考：51. 下图所示AB直线与三角形CDE平面的相对几何关系是：(A) AB在三角形CDE内(B) AB与三角形CDE相交不垂直(C) AB与三角形CDE垂直(D) AB与三角形CDE平行正确答案：D解答参考：画法几何及工程制图A第2次作业本次作业是本门课程本学期的第2次作业，注释如下：一、单项选择题(只有一个选项正确，共23道小题)1. 在下图中已知形体的正面投影和水平投影，则与其吻合的轴测图是：(A) A(B) B(C) C(D) D正确答案：C解答参考：2. 在下图中已知形体的三面投影图，则与其吻合的轴测图是：(A) A(B) B(C) C(D) D正确答案：D解答参考：3. 下图所示六棱锥被正垂面P所截，其截交线的形状是：(A) 三角形(B) 五边形(C) 六边形(D) 七边形正确答案：D解答参考：4. 下图为截切后正四棱锥的投影，正确的水平投影是：(A) A(B) B(C) C(D) D正确答案：B解答参考：5. 轴测投影是根据什么原理投射得到的：(A) 平行投影(B) 中心投影(C) 正投影(D) 斜投影正确答案：A解答参考：6. 下图所示正垂面圆O的水平投影是：(A) 直线(B) 椭圆(C) 圆(D) 双曲线正确答案：B解答参考：7. 下图所示的曲面是：(A) 柱面(B) 锥面(C) 回转面(D) 螺旋面正确答案：D解答参考：8. 下图所示的曲面是：(A) 柱面(B) 柱状面(C) 单叶旋转双曲面(D) 螺旋面正确答案：C解答参考：9. 下图所示的曲面是：(A) 锥面(B) 锥状面(C) 单叶旋转双曲面(D) 双曲抛物面正确答案：D解答参考：10. 下图所示K点在球面上的位置是：(A) 球面的左下前部(B) 球面的右下前部(C) 球面的左上前部(D) 球面的左上后部正确答案：D解答参考：11. 下图所示位于球面正面投影轮廓线上的点是：(A) M点(B) N点(C) K点(D) 无正确答案：A解答参考：12. 下图中已知圆锥表面上一点M的正面投影m'，补画其水平投影m的正确作图方法是：(A) A(B) B(C) C(D) D正确答案：A解答参考：13. 下图所示圆柱被两平面所截切，切口的空间形状是：(A) 椭圆与椭圆的组合(B) 椭圆与矩形的组合(C) 椭圆与双曲线的组合(D) 圆与矩形的组合正确答案：B解答参考：14. 下图为截切后正圆锥的正面投影，它的两段截交线是：(A) 双曲线与椭圆曲线的组合(B) 等腰三角形与半圆曲线的组合(C) 抛物线与半圆曲线的组合(D) 等腰三角形与椭圆曲线的组合正确答案：B解答参考：15. 下图为球面被两个正垂面切割，其切口的空间形状是：(A) 椭圆曲线与椭圆曲线的组合(B) 椭圆曲线与双曲线的组合(C) 圆曲线与圆曲线的组合(D) 矩形与椭圆曲线的组合正确答案：C解答参考：16. 下图为截切后正圆柱的三面投影，正确的H面投影是：(A) A(B) B(C) C(D) D正确答案：C解答参考：17. 下图为截切后正圆柱的三面投影，正确的W面投影是：(A) A(B) B(C) C(D) D正确答案：A解答参考：18. 下图所示圆锥被正垂面P所截，其截交线的形状是：(A) 三角形(B) 椭圆与直线(C) 双曲线与直线(D) 抛物线与直线正确答案：B解答参考：19. 下图所示圆锥被正垂面P所截，其截交线的形状是：(A) 三角形(B) 椭圆与直线(C) 双曲线与直线(D) 抛物线与直线正确答案：C解答参考：20. 下图所示三棱柱与半球相贯，相贯线的空间形状是：(A) 圆曲线、椭圆与椭圆的组合(B) 空间曲线(C) 圆曲线、圆曲线与圆曲线的组合(D) 椭圆、椭圆与椭圆的组合正确答案：C解答参考：21. 下图所示三棱柱与半圆柱相贯，相贯线的空间形状是：(A) 圆曲线、椭圆与椭圆的组合(B) 空间曲线(C) 圆曲线、椭圆与直线的组合(D) 椭圆、椭圆与椭圆的组合正确答案：C解答参考：22. 下图所示球与半圆柱相贯，相贯线的空间形状是：(A) 椭圆(B) 空间曲线(C) 椭圆与直线的组合(D) 圆正确答案：B解答参考：23. 下图所示球与圆锥相贯，相贯线的空间形状是：(A) 圆(B) 空间曲线(C) 矩形(D) 椭圆正确答案：A解答参考：四、主观题(共16道小题)24.参考答案：25.参考答案：26.参考答案：27.参考答案：28.参考答案：29.参考答案：30.参考答案：31.参考答案：32.参考答案：33.画出下面形体的正等轴测图。
N1点、直线、平面的投影 西南交大机械制图习题集
一、点、直线、平面的投影1.1 点的投影∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第24～24页习题1.2 直线的投影∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第25～27页习题1.3 平面的投影∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第28～29页习题1.4 直线与平面、平面与平面相对关系∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第30～32页习题1234题号：题号：56789101112131415题号：161718192021题号：2223242526272829303132333435363738391.5 换面法∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第33～35页习题1.6 旋转法∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第36～36页习题1.7 投影变换综合题∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第37～37页习题点、直线、平面的投影题号：404142434445464748495051题号：525354555657题号：58596061621. 已知A、B、C三点的直观图，画出它们的投影图，并将各点的坐标值填入表中。
2. 已知A、B、C各点对投影面的距离，画出它们的三面投影图和直观图。
3. 已知点Ａ的坐标（40，15，0），画出其三面投影并作出点Ｂ和点Ｃ的三面投影。
（a）点B ——在点Ａ右面20mm，前面15mm，上面20mm；（b）点C ——在点Ａ左面10mm，后面15mm，上面15mm。
西南交大 第二学期 高升专 画法几何及机械制图II客观题作业8页
画法几何及机械制图II客观题作业第一次作业一、单项选择题(只有一个选项正确，共10道小题)1. 根据主、左视图，并参照立体图，选择正确的俯视图。
（）(B) b正确答案：B2. 根据主、左视图，并参照立体图，选择正确的俯视图。
（）(C) c正确答案：C3. 根据主、左视图，并参照立体图，选择正确的俯视图。
（）(A) a正确答案：A4. 根据主、左视图，并参照立体图，选择正确的俯视图。
（）(C) c正确答案：C5. 根据主、左视图，并参照立体图，选择正确的俯视图。
（）(D) d正确答案：D6. 根据主、左视图，并参照立体图，选择正确的俯视图。
（）(A) a正确答案：A7. 分析图形中的尺寸注法，找出尺寸标注全部正确、合理的图形。
（）(C) c正确答案：C8. 分析图形中的尺寸注法，找出尺寸标注全部正确、合理的图形。
（）(C) c正确答案：C9. 分析图形中的尺寸注法，找出尺寸标注全部正确、合理的图形。
（）(D) d正确答案：D10. 分析图形中的尺寸注法，找出尺寸标注全部正确、合理的图形。
（）(C) c正确答案：C二、判断题(判断正误，共10道小题)11. 绘制机械图样时，其比例大小可以任意确定。
（）正确答案：说法错误12. 任何情况下，都可以用细实线代替细点画线。
（）正确答案：说法错误13. 机件的真实大小与所绘图形大小及准确度无关。
（）正确答案：说法正确14. 可以利用轮廓线、轴线或对称中心线作尺寸界线。
（）正确答案：说法正确15. 尺寸线可以用其他图线代替。
（）正确答案：说法错误16. 无论以何种计量单位为单位，均需标明。
（）正确答案：说法错误17. 两立体的表面共面或相切时，其表面交界处有时有线有时没有线。
（）正确答案：说法错误18. 在组合体的视图上都必须标注长宽高三个方向的总体尺寸。
（）正确答案：说法错误19. 不能直接标注组合体上交线的尺寸。
（）正确答案：说法正确20. 半径尺寸可以标注在投影为非圆弧的视图上。
西交大画法几何与机械制图习题
2- 8 已知线段AB和CD的两面投影，画出它们的第三投影，并填空。
Z
b'
b"
c'
c"
a' d'
X ca
a" d"
O
YW
d
b
YH
AB是
线，CD是
线。
AB： V、 H、 W， CD： V、
西交大画法几何与机械制图习题
H、 W。
2-9 已知线段AB为水平线，C为该线段 2-10 已知线段DE的水平投影，画出的
西交大画法几何与机械制图习题
西交大画法几何与机械制图习题
西交大画法几何与机械制图习题
西交大画法几何与机械制图习题
西交大画法几何与机械制图习题
西交大画法几何与机械制图习题
西交大画法几何与机械制图习题
西交大画法几何与机械制图习题
西交大画法几何与机械制图习题
西交大画法几何与机械制图习题
西交大画法几何与机械制图习题
注意：
整个圆的直径数字前加“Φ”； 圆弧的半径数字前加“R ”； 大尺寸线在外，小尺寸线在内； 尺寸数字的写法； 相同直径的圆孔只要在一个圆孔 上标注直径尺寸，并在其前加注“ 个数 ╳ ”； 一般不从对称线引出标注，注出 整体长度。
西交大画法几何与机械制图习题
注意：
最好保留作图过程； 作辅助线，再画平行线； 尺寸数字反应机件的真实大小， 与图形的大小及绘图 的比例无关 ； 用规定的线型画出图形。
西交大画法几何与机械制图习题
西交大画法几何与机械制图习题
西交大画法几何与机械制图习题
西交大画法几何与机械制图习题
西交大画法几何与机械制图习题
西交大画法几何与机械制图习题
画法几何及机械制图习题册参考答案(1)(共253张PPT)
P125(2)
P125(2)
P125(3)
P125(3)
P125(4)
P125(4)
P126
P126
P127(1)
P127(2)
P127(3)
P127(3)
P128(1)
P128(2)
P129(1)
P129(1)
P129(2)
P129(2)
P131
P132(1)
P132(2)
P132(2)
P132(3)
P133(1)
P133(1)
P133(2)
P133(2)
P134(1)
P134(2)
P135
P136
P136
Ｐ136
P137(1)
P137(1)
P137(2)
P137(2)
P137( 2)
P138
P138
P138
P139(1)
P139(1)
P139
P139(2)
P140
P140(3)
P140(2)
P140〔2〕
P141(1)
P141(2)
Ｐ142
Ｐ142
P143
P144
P145
P145
P145型芯
P145型芯
P149(1)
P151(1)
P151(1)
P149(2)
要求： 1、图线粗细均匀。
P123(1)
P123(2)
P124(1)
P124(1)
P124(2)
P125(1)
P125(1)
3—12 过点A作直线段，使它的实长为30mm,α=30°，β=45°。 有几个答案？〔思考题：假设BC的a=30°或a﹥30°，那么答案如何？〕
画法几何及机械制图作业答案(20200525070711)
《画法几何及机械制图》作业参考答案第一章制图基本知识(略)第二章点、直线、平面的投影1.已知各点的两面投影，求作其第三投影。
2.已知直线AB 的两面投影,完成其第三面投影。
??a ′a ″c ″c ′b ′b ″3.作一直线MN，使MN//AB,且与直线CD、EF相交。
??)4.过已知点作直线。
（1）过A点作一直线与直线EF平行；（2）过A点作一直线与直线EF相交，交点B距V面为10。
?5.已知CD为正平线，不全平面图的投影。
ba6.在?ABC平面上作一距V面15的正平线，并过顶点A作一水平线。
?第三章基本几何体1.完成下列各形体的投影。
2.分析立体的截交线，并求作立体的投影。
3.分析立体的截交线，并求作立体的投影。
4.分析立体的截交线，并求作立体的投影。
5.分析立体的截交线，并求作立体的投影。
第五章组合体的视图1.根据给出的俯视图，构思物体形状，并画出另两视图。
2.根据给出的俯视图，构思物体形状，并画出另两视图。
3.根据给出的俯视图，构思物体形状，并画出另两视图。
4. 根据给出的俯视图，构思物体形状，并画出另两视图。
5. 想像题中物体的形状，并画出第三视图。
第六章机件常用的表达法1.在指定位置，作A-A、B-B（局部）剖视图。
2.将主视图、俯视图改画为局部剖视图。
3.补出题中剖视后主视图中的缺线。
（本题中为全剖视图）4.补出题中剖视后主视图中的缺线。
（本题中为半剖视图）第七章标准件与常用件1.在A3图纸上画出螺栓连接的图形。
2.在A3图纸上画出螺钉连接的图形。
3.已知：齿数z=40,模数m=5标准直尺圆柱齿轮，求出da,d,df,完成两视图，标注尺寸。
西南交通大学《画法几何及机械制图Ⅱ》_在线作业一
B:采用任何一种编序方式均可
C:必须用罗马数字依次标明被放大的部位
D:以上均是
参考选项：C
下列哪个不是尺寸基准
A:制造基准
B:设计基准
C:工艺基准
参考选项：A
为了看图方便，移出断面图应尽量配置在（ ）
A:剖切线上
B:剖切线的延长线上
C:其他任意位置
D:均可
参考选项：B
装配图中的零、部件序号编写时应按什么方向排列整齐
A:顺时针
B:逆时针
C:水平
D:垂直
参考选项：C,D
按其在机器或部件中的作用和形状特征，零件可大体分为（）
A:轴套类
B:轮盘类
C:叉架类
D:箱体类
参考选项：A,B,C,D
在国标GB/T14689－1993《技术制图图纸幅面和格式》中规定可以使用的工程图样图纸幅面有
A:A4
B:A5
C:B4
D:B5
E:A0
参考选项：A,E
下列属于基本视图的是（）
A:主视图
B:俯视图
C:仰视图
D:后视图
参考选项：A,B,C,D
题面见图片
A:A
B:B
C:C
D:D
E:E
参考选项：C,E
题面见图片
A:A
B:B
C:C
D:D
E:E
参考选项：C,E
题面见图片
A:A
B:B
C:C
D:D
E:E
参考选项：A,D
肋，键槽，凹坑常用断面图来表达（）
A:错误
B:正确
参考选项：B
轴侧图可分为正二轴侧图，斜二轴侧图( )
A:对
西南交通大学《计算机绘图(机械)》_在线作业二
西南交《计算机绘图(机械)》在线作业二
在用line命令画线过程中,从当前点画长度为50的水平线,正确应答输入是
( )。
A:50,0
B:0,50
C:@ 0,50
D:@ -50,0
参考选项：D
当图中虚线过多，影响清晰读图和尺寸标注时，常常用什么视图来表达
A:局部视图
B:剖视图
C:斜视图
D:断面图
参考选项：B
CGS表示法运用的运算方式没有
A:交
B:并
C:和
D:差
参考选项：C
不属于放置类实体的是
A:倒圆角
B:旋转
C:抽壳
D:倒直角
参考选项：B
设置了对端点、中点及圆心的目标捕捉,屏幕上画有一个圆和与该圆相交的一段
直线。
在启动画线命令后,将光标置于直线和圆的交点上,叙述正确的是( )。
A:线段的端点
B:选中线段的中点
C:选中圆心
D:选中上述三特殊点中离当前光标最近的一个
参考选项：D
相对直角坐标指相对前一点的直角坐标值，其表达式是在绝对坐标前加什么符
号
A:@
B:+
1。
西交大画法几何与机械制图习题PPT72页
西交大画法几何与机械制图习题
51、没有哪个社会可以制订一部永远 适用的 宪法， 甚至一 条永远 适用的 法律。 ——杰 斐逊 52、法律源于人的自卫本能。——英 格索尔
53、人们通常会发现，法律就是这样 一种的 网，触 犯法律 的人， 小的可 以穿网 而过， 大的可 以破网 而出， 只有中 等的才 会坠入 网中。 ——申 斯通 54、法律就是法律它是一座雄伟的大 夏，庇 护着我 们大家 ；它的 每一块 砖石都 垒在另 一块砖 石上。 ——高 尔斯华 绥 55、今天的法律未必明天仍是法律。 ——罗·伯顿
