最新整理cad制图初学入门的图文教程详解
(完整版)cad制图初学者基础教程
Cad基本教程要基本熟悉工程制图cad，从标准、绘图、标注、打印四个方面入手比较简单，适于讲解教程的制作和方便个人理解，算不上全面。
另外因自己的水平一般，我尽量讲细一点，以便于更好理解。
一、标准（简单了解就行，不太重要，知道有这就行。
）工程制图大概包括设备图，流程图，布置图三种。
一般设备图有包含设备主视图和俯视图。
布置图必须标明方位。
标准主要说的是制图标准，包括国标，行业制图标准等等。
比如说国标规定焊缝的标注等。
又比如说我们化工制图标题栏，明细栏等的制作标准。
还有像绘图过程中物料管道线用0.9mm粗线，仪表圆一般规定直径10mm这样的死规定。
但一般这些都不太重要，实际操作过程中，只要图纸表达清晰，内容表达明确的简略图即可。
二、绘图cad绘图主要借助cad中绘图工具栏和modify修改工具栏中工具。
（先了解就行，不用死记）绘图工具的使用过程中，结合状态栏的辅助操作，可以更快的完成图纸的制作。
一般常用的状态有正交，极轴，对象捕捉。
其他不常用就不一一介绍了。
正交：用于直线的绘制，复制移动的垂直或水平方向的移动。
再不需要时可取消。
极轴：有助交点终止处的绘图。
也可用于直线的绘制。
对象捕捉：主要是对交点处或中心点的捕捉显示。
完成各种绘图用具的教学，会是一种比较枯燥的工作。
要一一讲解起来既费时又费力，感觉完全没有必要。
所以我先讲解几个常用工具操作，然后根据相近相通原理，撇一叶而知秋。
介绍这之前首先先说下一些常识：1、关于鼠标的应用Cad中鼠标滚轮具有三个功能，1、转动滚轮可以放大缩小绘图界面，但不能缩小扩大绘图的实际尺寸和比例。
2、单机滚轮后可做抓取工具，任意控制所要绘图地点居于中心位置。
3、左单击选择操作选项，并接后续操作的进行。
2、选项里的部分操作和word类似，我一般学会一个软件后，首先会了解选项里的一些操作，以方便和简化后续绘图工作中肯可能带来的不便。
在“工具”栏里最下面打开“选项”先看“显示”，标注圆圈部分需要注意，十字光标一般调到25左右比较好，“颜色”选框中可以调背景颜色，比如灰（黑）色调成白色：棕色标记处取消勾选→打开颜色复选框→选择“窗口元素”模型空间背景，选择“颜色”白色。
AutoCAD快速入门
AutoCAD快速入门AutoCAD快速入门（一）：界面布局：点击查看AutoCAD快速入门（二）：图形窗口：点击查看AutoCAD快速入门（三）：捕捉栅格绘制直线：点击查看AutoCAD快速入门（四）：使用坐标绘图：点击查看AutoCAD快速入门（五）：对象捕捉：点击查看AutoCAD快速入门（六）：绘制圆：点击查看AutoCAD快速入门（七）：打开、新建和保存文件：点击查看AutoCAD快速入门（八）：选择对象：点击查看AutoCAD快速入门（九）：绘制多段线：点击查看AutoCAD快速入门（十）：移动、旋转和复制：点击查看AutoCAD快速入门（十一）：删除、修剪和延伸：点击查看AutoCAD快速入门（十二）：偏移：点击查看AutoCAD快速入门（十三）：倒角和圆角：点击查看AutoCAD快速入门（十四）：夹点编辑：点击查看AutoCAD快速入门（十五）：图层基础操作：点击查看AutoCAD快速入门（十六）：修改颜色、线型和线宽：点击查看AutoCAD快速入门（十七）：利用图层控制对象属性：点击查看AutoCAD快速入门（十八）：填充：点击查看AutoCAD快速入门（十九）：添加文字：点击查看AutoCAD快速入门（二十）：文字样式：点击查看AutoCAD快速入门（二十一）：修改文字：点击查看AutoCAD快速入门（二十二）：添加标注：点击查看AutoCAD快速入门（二十三）：标注样式：点击查看AutoCAD快速入门（二十四）：修改标注：点击查看AutoCAD快速入门（二十五）：图块：点击查看AutoCAD快速入门（二十六）：图像：点击查看AutoCAD快速入门（二十七）：外部参照：点击查看AutoCAD快速入门（二十八）：布局：点击查看AutoCAD快速入门（二十九）：视口：点击查看AutoCAD快速入门（三十）：打印：点击查看一界面布局对于CAD初学者来说，了解操作界面的布局至关重要，因为只有了解软件的界面布局，才能方便地与他人交流，才有可以正确领会各种教程和技巧，才能在操作时迅速地找到目标功能，提高学习的兴趣和效率。
AutoCAD初级绘图指南
AutoCAD初级绘图指南第一章：AutoCAD软件简介AutoCAD是一种流行的计算机辅助设计（CAD）软件，广泛应用于建筑、工程和制图领域。
它具备强大的绘图和编辑功能，能够帮助用户创建高质量的二维和三维设计图纸。
1.1 AutoCAD的发展历史AutoCAD由美国建筑师John Walker于1982年开发，最初用于简化机械工程设计流程。
随着技术的发展，AutoCAD逐渐扩展到其他领域，并成为全球领先的CAD软件之一。
1.2 AutoCAD的应用领域AutoCAD广泛应用于建筑设计、土木工程、电气工程、室内设计等领域。
它可以用于制作平面图、立体图、流程图、零件图等不同类型的图纸。
第二章：AutoCAD界面和基本操作2.1 AutoCAD界面介绍AutoCAD界面由菜单栏、工具栏、绘图区、命令行和属性编辑器等组成。
熟悉界面布局对于提高工作效率至关重要。
2.2 AutoCAD基本操作在开始使用AutoCAD之前，我们需要掌握一些基本的操作技巧。
这包括选择、移动、复制、删除、缩放和旋转图形等基本操作。
第三章：绘图命令和工具3.1 绘图命令介绍AutoCAD提供了许多绘图命令，用于创建和编辑图形。
我们将介绍常用的绘图命令，包括线段、圆、矩形、多边形和椭圆等。
3.2 图形编辑工具除了绘图命令外，AutoCAD还提供了强大的图形编辑工具，用于修改和调整已有的图形。
这些工具包括偏移、修剪、延伸和镜像等。
第四章：图层管理4.1 图层概念和作用图层是AutoCAD中一种重要的管理工具，用于控制和组织绘图中的不同元素。
通过使用图层，我们可以对图形进行分组、控制显示和管理图形属性等。
4.2 图层操作在AutoCAD中，我们可以创建、重命名、删除和切换图层。
此外，我们还可以调整图层的显示属性、颜色、线型和线宽等。
第五章：尺寸和标注5.1 尺寸和标注的作用尺寸和标注对于图纸的理解和使用至关重要。
通过尺寸和标注，我们可以表达图形的大小、距离和角度等信息。
2024版中望CAD绘图培训教程
学习使用视图操作工具，如旋转、 平移、缩放等，以便在三维空间中 自由查看和定位模型。
14
创建基本三维实体
01
02
03
基本实体创建
掌握中望CAD中创建基本 三维实体的方法，如长方 体、圆柱体、圆锥体、球 体等。
2024/1/29
拉伸与旋转
学习使用拉伸和旋转命令 将二维图形转换为三维实 体，包括拉伸面、旋转面 等操作。
DWF输出
将图形保存为DWF（Design Web Format）格式，便于在网络 上共享和查看。
输出设置
在输出过程中，可以设置文件的分辨率、颜色模式等参数，以满 足特定需求。
31
在线协作和版本控制工具
在线协作
利用云服务平台，实现多人同时在线编辑和查看图形文件，提高 团队协作效率。
版本控制
跟踪图形的修改历史，便于回溯和比较不同版本之间的差异。
2024/1/29
28
打印设置及输出选项
打印机选择 确保正确连接并选择了适当的打印机。
纸张大小和方向
根据需求设置纸张大小（如A4、A3 等）和打印方向（横向或纵向）。
2024/1/29
打印范围
选择打印当前视图、选定区域或整个 图形。
打印比例
设置图形的缩放比例，确保打印输出 的准确性。
29
多页打印和批量打印方法
插入图块 使用“插入块”命令或快捷键I，可以将已定义的图块插入 到当前图形中。在插入时，可以设置图块的比例、旋转角 度和插入点等参数。
编辑图块
双击图块或使用“编辑块”命令，可以对图块进行编辑。 编辑完成后，所有使用该图块的图形都会自动更新。
24
外部参照引入及管理
01 02

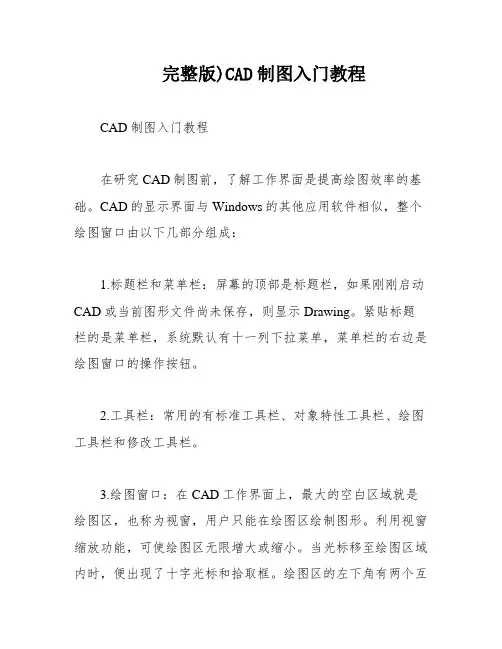

完整版)CAD制图入门教程
完整版)CAD制图入门教程CAD制图入门教程在研究CAD制图前，了解工作界面是提高绘图效率的基础。
CAD的显示界面与Windows的其他应用软件相似，整个绘图窗口由以下几部分组成：1.标题栏和菜单栏：屏幕的顶部是标题栏，如果刚刚启动CAD或当前图形文件尚未保存，则显示Drawing。
紧贴标题栏的是菜单栏，系统默认有十一列下拉菜单，菜单栏的右边是绘图窗口的操作按钮。
2.工具栏：常用的有标准工具栏、对象特性工具栏、绘图工具栏和修改工具栏。
3.绘图窗口：在CAD工作界面上，最大的空白区域就是绘图区，也称为视窗，用户只能在绘图区绘制图形。
利用视窗缩放功能，可使绘图区无限增大或缩小。
当光标移至绘图区域内时，便出现了十字光标和拾取框。
绘图区的左下角有两个互相垂直的箭头组成的图形，这有可能是CAD的坐标系（WCS），也可能是用户坐标系（UCS）。
4.命令行提示区：命令行用于接受用户的命令或参数输入。
在绘图时，应特别注意这个窗口，输入命令后的提示信息，如错误信息、命令选项及其提示信息，都将在该窗口中显示。
5.状态行：显示当前图形的绘制状态，如光标的坐标、捕捉、栅格、正文等功能的开关状态。
为了更好地适应个人需求，可以对窗口元素进行定制：1.工具栏：视图→工具栏，选择所需工具栏后关闭。
或者在任意工具栏上点击右键，点击所需工具栏名称，即可打开或关闭相应工具栏。
2.命令行和绘图窗口：工具→选项→显示，在此选项卡中可改变命令行和绘图窗口的大小、颜色、字体等，也可将其全部恢复为系统缺省值。
将光标称至命令行窗口上边框，当鼠标箭头成双向箭头时，按住鼠标左键上下拖动即可改变命令行窗口行数。
（F2快捷键：命令行和文本窗口的切换。
）状态行开关按钮的选项定制：在按钮上右击鼠标→设置。
F6键则在坐标显示中切换，控制坐标显示特性。
在新建图形文件时，可以通过以下方式进行：1.文件→新建2.标准工具栏→新建3.命令：New4.利用启动对话框新建文件，该对话框有四个选项卡：打开、新建、保存和另存为。
CAD2024入门级教程(全套98节课)
它具有强大的绘图、编辑、分析和输出功能，能够 帮助用户高效地完成各种设计任务。
03
CAD2024支持多种文件格式，具有良好的兼容性和 扩展性，可以满足不同用户的需求。
界面布局与功能区域
菜单栏
包含文件、编辑、视图、格式 、工具等菜单项，用于执行各 种命令。
绘图区
用于显示和编辑图形的主要区 域。
标题栏
显示软件名称和当前文件名称 。
工具栏
提供常用命令的快捷方式，方 便用户快速操作。
状态栏
显示当前光标位置、绘图模式 等信息。
基本操作与设置
01
启动与退出
介绍如何启动和退出CAD2024软件 。
系统设置
介绍如何设置绘图单位、精度、背 景颜色等参数。
03
02
文件操作
讲解如何新建、打开、保存和关闭 文件。
尺寸修改与调整
阐述如何对已有的尺寸标注进行修改和调整 ，包括修改尺寸数值、调整尺寸位置和方向 等操作。
选择集与夹点编辑功能
选择集构建
介绍在CAD中构建选择集的多种方法，如单选、框选、交叉选择等 ，以及如何利用选择过滤器快速筛选目标对象。
夹点编辑功能
详细讲解CAD的夹点编辑功能，包括拉伸、移动、旋转等操作，以 及如何利用夹点实现快速编辑和修改图形对象。
详细讲解如何设置布局参数，如纸张大小、 边距等，并介绍如何管理不同视图。
图层管理与显示控制
探讨图层在布局中的应用，以及如何控制图 层的显示与隐藏。
打印参数配置和输出设备选择
打印参数详解
深入解析打印参数，包括打印范围、比例、 线宽等，确保输出效果符合预期。
输出设备选择与配置
介绍如何选择适合的打印设备，并讲解设备 的配置方法。
CAD基本操作培训
以黑白版式保存
DWG图纸
选择“打 印”区域
预览
PDF文件
文件 打印
PDF文件
JPEG图片
文件
选择类型
另存为
延伸 打断 圆角
ex
f
图层管理器
设置类
图层名称及状 态
图层线型
对象属性
将选择对象的 图层置于当前
F9
F8
F3
F7
F1 0
图层颜色
F1 1
图层线宽 鼠标点击操作
常用命令
1、绘图命令： • L（直线） LINE • PL（多段线） PLINE • ML（多线） MLINE • SPL（样条曲线）SPLINE • POL（正多边
操作技巧4：图案填充
单击“图案填充”按钮，或者命令栏中输入:H,回 车\空填格充图案
填 充 区 域
注：填充范 围需要完全 封闭
操作技巧5：面积、长度查看
1、面积查看
CAD中进行面积查询的方法大概有三种：规则简单对象 的面积查询、不规则对象或封闭曲线面积查询、多对象面积总 和统计。
对于单一的规则对象如矩形、圆等，可以直接选中该对象， 通过CTRL+1快捷键或者双击选择对象直接查看其面积。
• M（移动）MOVE
• F（倒圆角） FILLET
• E/DEL键（删除）ERASE• PE（多段线编辑）PEDIT
• X（分解）EXPLODE • ED（修改文本）DDEDIT
• TR（修剪）TRIM
• MA（特性匹配）MATCHPROP
命令栏
输入命令：在命令栏提示为命令两个字时输入命令。 确认命令：敲回车或空格。 退出命令：按“ＥＳＣ”键． 结束命令：敲回车或空格。 继续调用同一个命令：敲回车或空格。 命令提示语中的含义： < > ——表示默认选项（直接敲回车或空格）。 ［ ］——表示为子选项（输入选项后的字母后回车）。 （举例）命令: _circle [两点(2P)/三点(3P)/相切-相切-半径(T)/弧线(A)/多次(M)/] <圆中心(C)>:
CAD基本识图-课件
剖视方向线
表示从上向下或从后向前
4 3
表示从右向左看
4
2、详图符号 表示：
粗实线直径为14mm
形式：
详图编号
4
4
5
（四）建筑材料图例 常用建筑材料图例
补充：
多孔材料
金属材料
详图编号 被索引详图所在图纸编号
焦渣、矿渣
石膏板
p塑pt课料件
5
五、建筑施工图
建筑施工图是表示房屋的总体布局、建筑外形、内部布置以及细部构造、 内外装修、施工要求等内容的图样。
保留
2、平面图的名称：
底层平面图 顶层平面图
标准层平面图 屋顶平面图
3、平面图的图示内容与图示方法：
投影
图示内容：表现房屋的平面状况和平面布置，包括房间的分割，楼梯
和走道的布置，墙柱构件的布局及轴线编号，门窗位置，平面尺寸，卫
生设施的布置等。
ppt课件
7
图示方法：1）比例 2）图线 3）轴线编号 4）图例 5）尺寸标注
1、墙身剖面详图：
墙身详图实际上是建筑剖面图的局 部放大图。
图示内容：主要表达地面、楼面、屋 面和檐口等处的构造，楼板与墙体的 连接形式以及门窗洞口、窗台、勒脚、 防潮层、散水等细部做法。
ppt课件
3 1：20
370
图示方法：1）比例 2）图例 3）尺寸标注 4）文字1说8 明
60
防潮层
勒脚
散水
800
ppt课件
8
常用图例
1、门 代号 M 如： M 1 M 2 M3
1)
单扇平开门
2)
单扇弹簧门
3)
双扇平开门
4)
双扇弹簧门
cad制图初学入门的图文教程详解
cad制图初学入门的图文教程详解我们经常使用CAD绘图和天正绘图，但是正常学习的小白们知道如何使用它们绘制基础的图纸吗?下面小编教你怎么使用CAD绘制基础图纸，希望对你有帮助！cad制图初学入门的教程我们首先打开两种绘图软件，进行基础绘图，先进行轴网的绘制，随后选择墙体绘制墙体进行墙线的添加，根据需要使用鼠标绘制即可。
完成墙线的绘制后，我们进行门窗的添加，选择门窗门窗，系统会弹出门窗的添加命令窗口，我们可以进行各项属性的设置。
完成门窗的设置后，将鼠标移动到相应的墙线位置，系统会自动出现提示，确定位置后单击鼠标即可确定位置，并输出门窗。
在左上方的门窗设置窗口中的下方，我们可以切换添加部件，门或者窗，点击窗，开始进行窗户的添加，选择合适的位置点击鼠标即可。
当我们完成相应的平面图的绘制后，CAD会将整个图纸的三维模型建立，我们可以在绘图处的左上角点击俯视，调整视角，从而获得不同的图纸。
在弹出的视角调整选项中，我们可以选择各种不同的视角，多为建筑图纸的立面图，部分可以看到三维模型，可以根据需要进行选择。
CAD教程：图形编辑与修改 1.图形位移①移动图形：通过选择修改/移动，或单击移动按钮，或在命令行中输入move来执行。
可以将一个或者多个对象平移到新的位置，相当于删除源对象的复制和粘贴。
②旋转图形：选择修改/旋转，单击旋转按钮，或在命令行中输入rotate来执行。
可以改变对象的方向，并按指定的基点和角度定位新的方向。
一般为说，移动和旋转命令中，基点的指定都需要配合对象捕捉功能来完成，基点是一些具有特殊位置的点。
2.图形修改①删除图形：通过选择修改/删除命令，或单击删除按钮，或中命令行中输入erase来执行。
选择删除命令后，此时屏幕上的十字光标将变为一个拾取框，选择需要删除的对象，按enter回车键。
删除最快办法，先选择物体，再调用删除命令或按delete键。
另外也可以使用剪切到剪贴板方法将对象删除。
②拉伸图形：可以拉伸对象中选定的部分，没有选定部分保持不变。
(完整版)CAD初学教程图文并茂.doc
4、输入“Z”回车输入“O”回车：系统会将所选择的对象充满全屏。
5、在执行完成某个绘图或编辑命令后，回车，在小菜单中也会出现缩放命令
（二）视图的移动
输入”P”回车按下鼠标左键并推动鼠标屏幕的图形会随着光标的移动而移动，从而达到
用户的要求让后放开鼠标。
选中对象，出现夹点后，右击鼠标弹出夹点小菜单选择“旋转”命令进行旋转对象
.下载可编辑.
..
5利用夹点按比例缩放对象
选中对象激活一个夹点，右击鼠标，显示夹点的小菜单，选择缩放命令
6利用夹点创建镜像对象
选择对象出现夹点再选择基点，右击菜单出现夹点小菜单，选择“镜像”操作。
利用夹点编辑对象是一个非常简捷的方法，请同学们务必掌握好夹点的应用。
..
第一节AutoCAD的基础知识
CAD是Computer Adide Deignde简称（计算机辅助设计）
CAD对我们建筑行业的人来说是非常重要的工具好比我们日常生活中吃饭用的筷子，不管以
后是从事设计还是施工、监理等等都要用到CAD。事实论事我们以后进入社会的从事设计的
人不会很多， 大多数都要从施工做起， 要想做好一个好的施工人员识图是必备的能力也是最基本的能力， 对于我们刚刚接触建筑行业的人员， 只有通过不短的画图联系才能掌握好识图的要领，可能一个施工员不是很会画图纸， 但一个会画图纸的施工员必定是一个好的施工员，
CAD的命令输入有三种：
1命令按钮法：用鼠标单击CAD工具栏上的按钮，系统就会执行对应的命令。
2下拉菜单发：用鼠标单击菜单打开下拉菜单，在单击执行的命令
3键盘输入法：使用键盘输入英文字母，按“回车”或“空格”这种方法是提高绘图速度
CAD制图培训教材(共-36张PPT)
绘图工具
图层线型
绘制文字
尺寸标注
绘 射 线
命令行：Ray 菜 单：[绘图]→[射线(R)] 命令选项 等分(B)：垂直于已知对象或平分已知对象绘制等分射线 水平(H)：平行于当前UCS 的X 轴绘制水平射线 竖直(V)：平行于当前UCS 的Y 轴绘制垂直射线 角度(A)：指定角度绘制带有角度的射线 偏移(P)：以指定距离将选取的对象偏移并复制，使对象副本与原对象平行 主要用于绘制时进行比对和平移等，使用较少
绘图工具
图层线型
绘制文字
尺寸标注
绘正多边形
命令行：Polygon(POL) 菜 单：[绘图]→[正多边形(Y)] 工具栏：[绘图]→[正多边形] 命令选项 多个(M)：如果需要创建同一样属性的正多边形，在执行Polygon(POL)命令后，首先键入M，输入完所需参数值后，就可以连续指定位置放置正多边形 线宽(W)：指正多边形的多段线宽度值 边(E)：通过指定边缘第一端点及第二端点，可确定正多边形的边长和旋转角度。 <多边形中心>：指定多边形的中心点 内接于圆(I)：指定外接圆的半径，正多边形的所有顶点都在此圆周上 外切于圆(C)：指定从正多边形中心点到各边中心的距离
图形绘制
编辑对象
区域填充
绘图工具
图层线型
绘制文字
尺寸标注
绘 圆 弧
命令行：Arc (A) 菜单：[绘图]→[圆弧(A)] 工具栏：[绘图]→[圆弧] 命令选项 三点：指定圆弧的起点、终点以及弧上任意一点 起点：指定圆弧的起点 终点：指定圆弧的终点 圆心：指定圆弧的圆心 方向：指定和圆弧起点相切的方向 长度：指定圆弧的弦长 角度：指定圆弧包含的角度。默认情况下，顺时针为负，逆时针为正 半径：指定圆弧的半径
2024版中望CAD绘图培训教程PPT1
重生成命令 （Regen）
鸟瞰视图 （Aerial…
用于重新生成当前视图的图 提供整个图形的缩略图，方
形数据。
便快速定位到特定区域。
03
绘制基本图形
Chapter
绘制直线
直线工具
使用直线工具可以绘制直线段，通过指定起点和终点 来确定直线的位置和方向。
坐标输入
在绘制直线时，可以通过输入坐标值来精确定位直线 的起点和终点。
文字注释方法及编辑
单行文字
创建单行文字注释，可设置字体、 大小、颜色等属性。
01
02
文字样式
03
定义和管理文字样式，包括字体、 大小、倾斜角度等。
04
多行文字
创建多行文字注释，支持段落、 格式化和特殊字符。
文字编辑
修改现有文字注释的内容、格式 和属性。
表格创建与编辑
01
表格样式
定义表格的样式，包括边框、背景 色、文字样式等。
查看电子传递结果
展示电子传递后的结果，包括生成的文件列 表及文件夹结构。
THANKS
感谢观看
04
编辑图形
Chapter
选择对象
01
通过单击选择对象
02
通过窗口选择对象
03
通过交叉窗口选择 对象
04
通过快速选择对话 框选择对象
修改对象
01 使用“修改”工具栏中的工具进行修改
02
使用“特性”选项板进行修改
03
使用夹点进行修改
04
使用命令行进行修改
复制、移动和删除对象
复制对象
使用“复制”命令或快捷键“CO”进行复制， 然后选择复制基点并指定第二点作为复制的位 置。
CAD制图基本知识PPT课件
精度决定了测量和标注的精确程度。 精度越高，测量和标注的结果越准确 ，但也会增加计算负担。
线条与颜色
线条
在CAD制图中，线条是最基本的元素之一。我们可以使用各种线条类型和线宽来表示 不同的对象和边界。
颜色
通过设置线条和填充的颜色，我们可以使图纸更加清晰易读。在CAD中，我们可以使 用各种颜色模式，包括真彩色和灰度模式。
CAD软件将与AR和VR技术结合，实现更加沉浸式的设计体验。
智能制造
随着工业4.0的推进，CAD软件将更加紧密地与智能制造系统集成。
定制化设计
随着消费者需求的个性化，CAD软件将更加注重用户定制化设计的需 求。
THANKS FOR WATCHING
感谢您的观看
04 CAD图层与特性管理
图层的概念与作用
图层是CAD软件中用于组织和管理 图形对象的工具，它将不同类型的对 象分配到不同的图层上，方便用户对 图形进行编辑和管理。
图层的主要作用包括：提高绘图效率 、方便图形编辑、实现图形的层次化 管理、便于图形输出和打印等。
图层的创建与编辑
在CAD软件中，可以通过菜单或工具栏创建新的图层，并为其命名、设置 颜色、线型和线宽等属性。
CAD制图基本知识PPT课件
contents
目录
• CAD制图概述 • CAD制图基础知识 • CAD绘图工具介绍 • CAD图层与特性管理 • CAD绘图技巧与实例 • CAD制图规范与标准 • CAD制图软件推荐与展望
01 CAD制图概述
CAD制图的定义
总结词
CAD（计算机辅助设计）制图是指利用计算机软件进行二维或三维图形设计的过程。
详细描述
CAD制图是一种利用计算机软件进行设计的方法，它能够实现快速、精确的绘图和模型创建，广泛应用于建筑、 机械、电子、航空航天等领域。通过CAD软件，设计师可以更加高效地进行设计、修改和优化，提高设计质量和 效率。
CAD教学ppt课件全
目录 下一张. 上一张 首页
3
第一章：简介、界面、新建文件
计划：
课时：3节 重点：界面、新建文件 要求：1、要了解AutoCAD的作用
2、认识AutoCAD的界面 3、学会新建文件
目录 下一张. 上一张 首页
4
第一节AutoCAD简介 一、AutoCAD的发展
目录 下一张. 上一张 首页
31
多段线的编辑
进入修改： 1、修改对象多段线选择编辑的多段线 2、选中多段线单击右键选择编辑多段线
编辑选项： 1、闭合(C)：封闭多段线 2 、 合并(J)：将端点连接的线条合并 为一条多段线 3、宽度(W)：设置整条多段线的线宽度 4、编辑顶点(E)：对线的顶点进行编辑
操作：①执行新建命令 ②在“打开”后面点击“三角按钮”，选择
“无样板打开——英制”。
目录 下一张. 上一张 首页
10
作业：
1、熟悉CAD基本操作 2、简述新建文件的三种方法 3、简述CAD的作用 4、简述CAD的发展
目录 下一张. 上一张 首页
11
目录
第二章：绘图前设置、视图控制、选择对象
第二节 辅助绘图工具
作业
目录 下一张. 上一张 首页
22
第三章：绘制图形
计划：
课时：15节 重点：绘图 要求：1、熟练绘图工具
2、熟练绘图
目录 下一张. 上一张 首页
23
第一节 绘制线
一、直线
命令：Line或L 命令位置：1、绘图直线
2、绘图工具栏上的“直线”
绘制方法：1、用鼠标在视图中点击绘制 2、用鼠标确定方向，在命令行输入长度绘制 3、打开状态栏上的正交绘制水平或垂直线条
AutoCAD基础入门教程CAD技巧详细版.pdf
AutoCAD基础入门教程CAD技巧详细版.pdf第一章二维图形绘制的基本方法1.1 直线的绘制直线是图形中最常见、最简单的实体。
命令是“Line”，或输入“L”按钮是，菜单位置是[绘图] > [直线]。
★提示1：CAD的命令都可以从三个地方来操作：工具按钮、菜单命令、命令行命令，快捷键命令，基本上没有太大差别，取最方便者。
在学习CAD中也要将命令的英文和快捷键记下来。
★提示2：用ESC键中断命令，用空格键确定、完成命令，等于Enter 键，等于右键结束。
★提示3：CAD是一个基于命令式的软件，也就是说基本上都是由单独的命令和参数来完成某个工作的，只有单词，不需语法。
一般不像3D需要多个命令交叉使用。
执行命令后，CAD的提示及操作如下：（看提示）◆指◆定第一点：输入第一点坐标◆后按空格键结束，◆或在窗口拾取一点。
◆指◆定下一点[或放弃（U）]：输入第二点坐标◆后按空格键结束，◆或拾取一点。
◆指◆定下一点[或放弃（U）]：如果只想绘制一条直线，◆就直接按空格键结束操作。
如果想绘制多条直线，◆可在该提示符下继续输入第三点的坐标◆值。
如果想撤消前一步操作，◆输入“U”，◆空格，◆取消上一步操作。
◆指◆定下一点[或闭合（C）/放弃（U）]：如果要绘制一个闭合的图形，◆就需要在该提示符下直接输入“C”，◆将最后确定的一点与最初的起点连成一条闭合的图形。
如果想撤消前一步操作，◆输入“U”取消上一步操作。
中括号表示可选项，小括号里是命令，/表示“或”。
如何结束画线命令呢？空格，或者Enter，或者右键确认。
★提示1：学习看提示，我们现在使用的是中文版本的CAD2004，最大的好处是真正的中文化，所有的命令都有提示出现，很多情况下，大家按照提示去做就可以了。
★提示2：要结束命令时，可按空格键或Enter键来确定命令的执行。
也可以单击鼠标右键，在弹出的菜单里选“确认”。
★提示3：要取消一个命令的执行，可在命令执行过程中按Esc键；使用Esc键还可以取消当前的对话框。
附详细图解 CAD绘图操作步骤
附详细图解：CAD绘图操作步骤在如今的设计领域，计算机辅助设计软件(CAD)已经成为必不可少的工具。
CAD软件通过计算机技术的应用，为设计师提供了更高效、精确的设计方式。
本文将介绍CAD绘图的基本操作步骤，并附上详细的图解，帮助读者快速上手。
第一步：打开CAD软件。
启动计算机后，双击CAD软件的图标，等待软件加载完成。
第二步：选择绘图单位。
在界面的左上角，点击"格式"，然后选择"单位"。
根据实际需求，选择合适的绘图单位，如毫米、厘米、英寸等。
第三步：创建新文件。
在菜单栏中，点击"文件"，然后选择"新建"。
根据需求，选择相应的绘图模板，例如工程图、机械图等。
第四步：绘制基础图形。
在CAD界面的工具栏中，选择绘图工具，例如直线工具、圆工具、矩形工具等。
点击所需工具，然后按照需求拖动鼠标，绘制相应的基础图形。
第五步：编辑图形。
CAD软件提供了各种编辑功能，帮助用户进行图形的修改和完善。
例如，点击"编辑"，选择"移动"可以移动图形的位置；点击"编辑"，选择"镜像"可以镜像图形等。
第六步：添加文字和标注。
在CAD界面的工具栏中，选择文字工具或标注工具，点击工具后，按照提示，点击鼠标确定文字或标注的位置，然后输入相应内容。
第七步：修改图层属性。
在CAD界面的工具栏中，点击"图层属性管理器"，弹出图层属性管理器对话框。
在对话框中，可以创建新图层、修改图层名字、设置图层的颜色、线型等属性。
第八步：保存绘图。
在菜单栏中，点击"文件"，然后选择"保存"。
选择保存路径和文件名，点击"保存"按钮即可保存绘图。
通过以上八个步骤，我们可以完成基本的CAD绘图操作。
当然，这只是一个简单的概述，实际操作中还需要掌握更多的技巧和方法。
《CAD基础入门》PPT课件
精选PPT
19
什么是定型和定位尺寸？
决定零件形状的尺寸叫做定型尺寸，例如 圆柱的直径、半径、高，长方体的长宽高 等等。 决定零件位置的尺寸叫做定位尺寸，例如 圆的圆心位置，底面位置，长方体的位置 等等。 有些时候一个尺寸既是定型尺寸有时定位 尺寸。
精选PPT
