汽车制动曲线分析
4.5-2理想的前、后制动器制动力分配曲线武汉理工大学,汽车学院,汽车理论A,强化版
Fμ1 作射线束
0.2
0.4
0.1
I曲线
d u / d t 0.1 g
武汉理工大学汽车工程学院
0.2g
0.3g
0.4g
Fμ1
5
实际车型的I 曲线
武汉理工大学汽车工程学院
6
思考题
• 什么是I 曲线？ • 如何得到I 曲线？
• 什么是“等制动减速度线组”？
线上任何一点都有以下特点：
F 1 F 2 G
G du g dt
du g dt
这组线称为“等制动减速度线组”。
0.2
0.1
d u / d t 0.1 g
武汉理工大学汽车工程学院
0.2g
0.3g
0.4g
Fμ1
4
作图法确定 I 曲线
Fμ 2
0.4 0.3
0.1
2）按照 F μ2 0.2 0.3
武汉理工大学汽车工程学院
7
本知识点内容结束
下一知识点：
具有固定比值的前、后制动器制动力与同步附着系数
武汉理工大学汽车工程学院
8
武汉理工大学汽车工程学院
2
解析法确定 I 曲线 理想的条件：前、 后车轮同时抱死
F 1 F 2 G F 1 FZ 1 F 2 FZ 2
替换φ
F 1 F 2 G F 1 FZ 1 b hg F F a h 2 Z 2 g
F 2
mgb 4hg L 1 mg 2 b F1 2 F1 2 h G h g g
3
武汉理工大学汽车工程学院
作图法确定 I 曲线

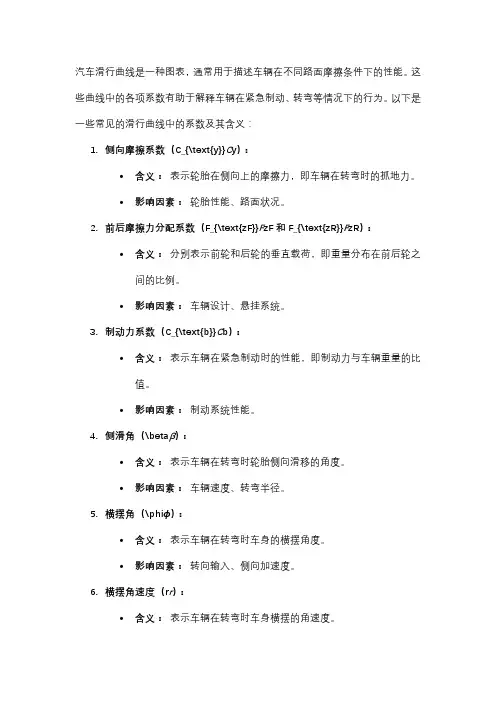

汽车滑行曲线各项系数含义
汽车滑行曲线是一种图表，通常用于描述车辆在不同路面摩擦条件下的性能。
这些曲线中的各项系数有助于解释车辆在紧急制动、转弯等情况下的行为。
以下是一些常见的滑行曲线中的系数及其含义：
1.侧向摩擦系数（C_{\text{y}}C y）：
•含义：表示轮胎在侧向上的摩擦力，即车辆在转弯时的抓地力。
•影响因素：轮胎性能、路面状况。
2.前后摩擦力分配系数（F_{\text{zF}}F zF和F_{\text{zR}}F zR）：
•含义：分别表示前轮和后轮的垂直载荷，即重量分布在前后轮之间的比例。
•影响因素：车辆设计、悬挂系统。
3.制动力系数（C_{\text{b}}C b）：
•含义：表示车辆在紧急制动时的性能，即制动力与车辆重量的比值。
•影响因素：制动系统性能。
4.侧滑角（\betaβ）：
•含义：表示车辆在转弯时轮胎侧向滑移的角度。
•影响因素：车辆速度、转弯半径。
5.横摆角（\phiϕ）：
•含义：表示车辆在转弯时车身的横摆角度。
•影响因素：转向输入、侧向加速度。
6.横摆角速度（r r）：
•含义：表示车辆在转弯时车身横摆的角速度。
•影响因素：转向输入、车辆动力学特性。
这些系数在车辆动力学和控制系统设计中起着关键作用。
工程师使用这些系数来优化车辆的稳定性、操控性和安全性。
滑行曲线的绘制和分析有助于理解车辆在极端驾驶条件下的行为，并帮助改进车辆设计和控制系统。
汽车制动性能测试方法分析
汽车制动性能测试方法分析汽车制动性能测试是保证车辆行驶安全的重要环节。
本文将分析汽车制动性能测试的方法，探讨测试时需要注意的问题，以及测试结果的解读。
1. 定义汽车制动性能测试是指通过特定的测试方法，测量车辆在一定速度下制动距离和制动时间的指标，并将测试结果与标准要求进行比较，以判断车辆制动性能是否符合国家标准和企业要求。
2. 测试方法常见的汽车制动性能测试方法包括静态制动距离测试、动态制动距离测试、车速指标测试和制动力测试等。
2.1 静态制动距离测试静态制动距离测试是在静止状态下通过行车制动器进行测试。
测试车辆驶入测试区域后，停车后车辆的前轮和后轮都必须垂直于测试道路，测试仪器通过检测车辆从制动器接触到完全停止时所需的距离，来测量车辆静态制动距离。
2.2 动态制动距离测试动态制动距离测试是在一定速度下通过踩刹车测试。
测试车辆驶入测试区域后，进行加速到一定速度后，刹车达到停车状态前所需的时间和距离并计算出动态制动距离。
2.3 车速指标测试车速指标测试是对车辆的动态性能进行测试，主要包括加速能力和最高车速等指标的测试。
测试时可使用加速测试仪器和GPS定位仪器进行测试。
2.4 制动力测试制动力测试是对车辆制动力大小进行测试，测试时可使用汽车制动力测试仪器进行测试。
3. 测试注意事项进行汽车制动性能测试时需要注意以下事项：3.1 测试前准备在进行测试前，需要保证测试仪器和测试区域符合测试标准，测试仪器需进行检修，测试区域必须达到所需的标准，并清理测试区域。
3.2 测试过程测试时需要注意测试过程的记录及数据的准确性。
测试时必须按照标准程序进行测试，并注明测试的日期、时间、测试人员名称和测试车辆等信息，同时确保测试过程不受任何干扰。
3.3 测试结果测试结果的误差会受到多个因素影响，例如测试操作、测试仪器准确度、测试环境和测试车辆等。
需要检查结果对比标准是否符合要求，并对测试数据作出评价和分析。
4. 测试结果解读汽车制动性能测试结果的解读需要参考制动距离、制动时间、制动平均加速度、制动温度和制动能力等指标，并根据标准要求进行评价和分析。
汽车制动曲线分析.
本文通过汽车制动曲线，分析了汽车制动性能检测时，车辆的技术状况、检测设备的精度、检测方法及操作规程的应用等因素对检测数据的影响。
目前，汽车制动性能的检测有路试和试验台检测两种方法。
反力式制动试验台因为能迅速、准确、定量地显示出车轮的制动力、协调时间、阻滞力及驻车制动力而得到广泛的应用。
下面，我利用所在的检测站的反力式制动试验台的典型汽车制动曲线，分析汽车制动性能检测时，车辆的技术状况、检测设备的精度、检测方法及操作规程的应用等因素对检测数据的影响。
1．车辆技术状况的影响(1制动力不足根据GB7258-2004《机动车安全运行技术条件》及GB18565-2001《营运车辆综合性能要求和检验方法》规定，整车制动力应大于或等于整车质量的60％；前轴制动力应大于或等于轴荷的60％。
造成制动力不足的原因主要有以下几种：a．制动器的技术状况合格的制动曲线如图1、图2。
若某个车轮出现制动器内有油污、制动毂／盘与摩擦片间隙过大、摩擦片磨损过度或新摩擦片与制动毂／盘结合面不足等情况时，都将造成制动力不足，如图3、图4。
b．制动操作系统的技术状况若出现下列情况，将造成某轴或整车制动力不足：制动气室膜片破裂或制动分泵密封圈损坏；制动气管或油管漏气、漏油；制动气室推杆变形或卡死；制动分泵活塞发咬；制动踏板有效行程过大；制动总泵漏油、漏气，推杆或活塞卡死等。
如图3、图4、图5、图6所示。
c．其它情况GB7258-1997《机动车安全运行技术条件》及修改单1号和GB18565-2001《营运车辆综合性能要求和检验方法》对后轴制动力无要求，但后轴制动力不足可造成整车制动力不足。
如：依维科等客、货车后轴装有感载比例阀，在空载检测制动性能时，感载比例阀未开启，制动力往往只有轴重的30～40％；长途大客车或大货车因增加大型淋水器、工具箱等附属设施，造成汽车自重或后轴超重；轮胎磨损严重等均可导致整车或某轴的制动力不足。
(2制动跑偏所谓制动跑偏是指在制动全过程中，在同一时刻左右轮制动器产生的制动力差值很大，即制动过程中左右轮制动力增长的快慢不一致。
理想的前后制动器制动力分配曲线
前后轮同时抱死的条件是：前、后轮制动器制动力之和等于附着
并且前后轮制动器制动力分别等于各
的附着力。即：Fu1 Fu2 mgFu1 Fz1Fu 2
Fz 2
带入上面的法向反作用力的公式得出：
Fu1 Fu 2
Fz1 Fz 2
L2 L1
g g
消去变量
得：Fu 2
1 2
G hg
b2
4hg L G
Fu1
谢
赏
谢观
如图所示：L2为汽车质心至后轴
中心线的距离，L1为质心至前轴中
心线的距离，FZ 2 为地面对前轮的
法向反作用力，FZ1为地面对后轮
的法向反作用力，m为汽车质量，
hg 度
为质心高度，du dt
为汽车减速
对后轮取力矩得：
FZ1L
mgL2
m
du dt
hg
对前轮取力矩得：
FZ 2 L
mgL1
m
du dt
hg
前、后制动器制动力的比例关系
设计者：熊景坤、任哲明 设计班级：车辆1203 设计时间：2015年04月19日
本节要点
•地面对前后车轮的法向反作用力 •理想的前后制动器制动力分配曲线
地面对前后车轮的法向反作用力
左图是汽车在水平路面上制 动时的受力情况。图中忽略 空气阻力、滚动阻力以及旋 转质量减速时产生的惯性力 偶矩等。
Gb (
hg
2 Fu1 )
由
Fu 2
1 2
G hg
b2
4hg L G
Fu1
Gb (
hg
2 Fu1 )
此式画
成的曲线即为前后轮同时抱死时前后轮制动器 制
动力的关系曲线－理想的前后轮制动器制动力分配
汽车理论课件之第4章汽车的制动性
则趋于过多转向
49
注意！！！
在侧倾力矩的作用下，汽车左右车轮的 垂直载荷发生变化，这将导致轮胎的侧偏 特性变化而使汽车稳态转向特性发生变化。
左右车轮垂直载荷差别越大，侧偏刚度 越小。
若前轴左右车轮的垂直载荷变化大，则 趋于不足转向。后轴左右车轮的垂直载荷 变化大，则为趋于过多转向。
第一阶段：单纯滚动，印痕的形状基本与
轮胎胎面花纹相一致。 uw rr0 w
第二阶段：边滚边滑－可辨别轮胎花纹的 印痕，但花纹逐渐模糊，轮胎胎面相对地面发 生一定的相对滑动，随着滑动成分的增加，花
纹越来越模糊。 uw rr0w uw rr0w
第三阶段：拖滑－车轮抱死拖滑，粗黑印
痕，看不出花纹。 uw rr0w w 0
" 2
1 6
xm
ax
"2 2
du dt
k
du
kd
Fp
u
u0
1 2
k
2
j
d
e
Fp
j f
ue
u0
1 2
k "2
0 abc
' "' "
1
12
2
1
2
gt
3
4
22
ds dt
u
u0
1 2
k
2
Fp j
d
e
Fp
j f
ds
(u0
1 2
k
2
)d
0 abc
' "' "
1
12
2
1
2
3
gt 4
s
u0
matlab制动理想分配曲线绘制
matlab制动理想分配曲线绘制一、Matlab制动理想分配曲线绘制简介制动理想分配曲线是汽车工程领域中一种重要的曲线，它反映了制动力在各轮之间的理想分配情况。
通过制动理想分配曲线，可以直观地分析车辆在制动过程中的稳定性和安全性。
Matlab作为一种强大的科学计算软件，可以方便地绘制制动理想分配曲线，为汽车工程师提供了一种有效的分析工具。
二、绘制制动理想分配曲线的具体步骤1.数据准备要绘制制动理想分配曲线，首先需要收集相关数据。
这些数据包括车轮的制动力、车速、车重等因素。
一般来说，这些数据可以通过实验测量得到，也可以从文献资料中查找。
在Matlab中，可以将这些数据存储为矩阵或向量，以便后续处理。
2.编写代码在Matlab中绘制制动理想分配曲线，需要编写相应的代码。
以下是一个简单的示例：```matlab% 输入数据F_brake = [100, 80, 60, 40]; % 车轮制动力v = [20, 30, 40, 50]; % 车速% 绘制制动理想分配曲线figure;plot(v, F_brake);xlabel("车速");ylabel("制动力");title("制动理想分配曲线");grid on;```3.图形绘制与优化在绘制制动理想分配曲线时，可以对图形进行一定的优化，以提高可读性和实用性。
例如，添加标题、轴标签、图例等。
此外，还可以调整图形的样式，如线型、颜色等。
4.制动理想分配曲线在工程实践中的应用制动理想分配曲线在工程实践中具有重要意义。
通过分析制动理想分配曲线，可以了解车辆在制动过程中的稳定性和安全性，为汽车设计和调试提供依据。
此外，制动理想分配曲线还可以用于评估车辆在不同工况下的制动性能，为汽车工程师优化制动系统提供参考。
三、总结与展望本文介绍了如何使用Matlab绘制制动理想分配曲线，重点阐述了数据准备、代码编写、图形绘制与优化等环节。
ece法规曲线
ECE法规是欧洲经济委员会（Economic Commission for Europe）制定的关于汽车安全、环保和节能等方面的技术法规。
这些法规涉及到汽车及零部件的认证和检测，以确保汽车产品的安全性和环保性能符合相关标准。
ECE法规中的曲线要求通常是指对汽车性能的测试和评估中使用的各种曲线，例如制动性能曲线、排放性能曲线等。
这些曲线通常用于描述汽车在不同条件下的性能表现，例如在不同速度下的制动距离、在不同转速下的排放量等。
具体来说，ECE法规中的曲线要求可能会包括以下方面：
1. 制动性能曲线：描述汽车在不同速度下的制动距离和减速度，以确保汽车能够及时制动并保证安全。
2. 排放性能曲线：描述汽车在不同转速下的排放量，以确保汽车排放的污染物符合相关标准。
3. 燃油经济性曲线：描述汽车在不同速度和负载下的燃油消耗量，以评估汽车的燃油经济性能。
这些曲线要求通常由相关机构进行测试和评估，以确保汽车产品符合相关法规和标准。
同时，这些曲线也可以为汽车制造商提供参考，以便他们能够优化汽车设计，提高产品的安全性和环保性能。
汽车滑行曲线法
汽车滑行曲线法
汽车滑行曲线法是一种用于分析和设计汽车动力性能的方法。
它基于汽车在不同工况下的滑行曲线，通过对滑行曲线的分析可以评估汽车的加速性能、制动性能和操控性能等。
该方法首先需要测量汽车在不同车速下的加速度和制动距离。
然后根据这些数据绘制出速度与时间的滑行曲线和速度与距离的滑行曲线。
根据曲线的形状和斜率的变化，可以得出汽车在不同工况下的加速度、制动力和滑行阻力等参数。
通过分析滑行曲线，可以判断汽车的动力性能是否满足设计要求。
例如，如果加速度曲线过平缓或制动距离过长，说明汽车的动力输出不足或刹车系统性能不良；如果曲线呈现波动或不稳定的情况，说明车辆的悬挂系统或操控系统存在问题。
在汽车设计中，滑行曲线法可用于优化车辆的悬挂系统、制动系统、发动机输出等参数。
通过调整这些参数，设计师可以使汽车在不同工况下具有更好的加速性能、制动性能和操控性能，提高整车的运动性能和安全性能。
制动力分配曲线
制动力分配曲线：解析汽车安全性能的关键一、引言制动力分配曲线，是描述汽车制动过程中制动力在前后轴之间分配关系的曲线。
在汽车工程领域，制动力分配曲线的研究对提升汽车的安全性能具有重要意义。
本文将从制动力分配曲线的概念、影响因素、优化方法及应用前景等方面进行详细探讨，以期提高读者对汽车安全性能的认识。
二、制动力分配曲线的概念及作用制动力分配曲线是指在一定的制动减速度下，前后轴制动力之和与制动踏板力的关系曲线。
理想的制动力分配曲线应使前后轴的制动力之和达到最大值，以保证制动效果和方向稳定性。
实际上，由于汽车结构、载荷分布、轮胎与路面附着系数等因素的影响，制动力分配曲线往往偏离理想状态。
因此，研究制动力分配曲线对于改善汽车制动性能和安全性能具有重要意义。
三、影响制动力分配曲线的因素1. 汽车结构：汽车的结构形式（如前驱、后驱、四驱等）会影响制动力在前后轴之间的分配。
例如，后驱车在制动时，后轴的制动力通常大于前轴，因为发动机和传动系统位于车辆后部，使得后部重量较大。
2. 载荷分布：汽车的载荷分布也会影响制动力分配。
当汽车前后轴的载荷分布不均匀时，制动力分配也会发生变化。
例如，当汽车后部载荷较大时，后轴的制动力会相应增加。
3. 轮胎与路面附着系数：轮胎与路面的附着系数是决定制动力大小的关键因素。
附着系数受轮胎材质、路面状况（如干湿、粗糙度等）以及制动速度等多种因素影响。
附着系数越大，可提供的最大制动力也越大，从而影响制动力分配曲线。
四、优化制动力分配曲线的方法1. 结构优化：通过改变汽车的结构形式，如采用更合理的悬挂系统、调整轴荷分布等，可以优化制动力分配曲线。
例如，增加后悬挂的刚度，可以使后轴在制动时承受更大的制动力，从而提高制动效果。
2. 电子控制技术：现代汽车普遍采用电子控制技术来改善制动力分配。
例如，通过传感器实时监测车辆状态（如速度、载荷、路面附着系数等），并将数据传输给电子控制单元（ECU）。
ECU根据预设算法计算出最佳的制动力分配策略，并通过制动系统执行器实现对前后轴制动力的精确控制。
制动匹配应用(f线组-r线组与β线-I曲线的组合图表的意义)
制动匹配应用（f线组-r线组与β线-I曲线的组合图表的意义）
下图时一个满载状态下，2轴车型的制动线图。
表示不同附着系数φ路面上汽车制动过程情况。
当先遇到f线，前轴制动就会先抱死。
当先遇到r线，后轴制动就会先抱死。
遇到f或r线时，就会按着此线变化前后轴地面制动力。
之所以抱死后还会增长（指前轴）或降低制动力（指后轴），是因为制动时整车的质心转移。
在此同步附着系数的路面上制动时，直接沿着β线制动力变化，直到这个交点，即前后车轮同时抱死，不再有经过f线和r线的过程。
说明：因为β线是我们的制动器的实际制动力值。
此处我们可以直观的通过此图表判断我们选择的制动器在对应轮胎半径下其制动力是否能够满足相应地面附着系数路面上的使用要求。
即β线的最大值（横纵坐标）要在f线组和r线组的区域之外。
我们一般选择制动器的能力时会比f和r线组的值大一些（指相交之后的部分上的值），以保证有一定的富余。
但是注意不能超过制动器本身的能力，因为过大的制动力对制动器的寿命、摩擦片的磨损、制动鼓变形等都有不利影响。
另关于选择的前、后制动器规格是否合理，按GB 12676《商用车辆和挂车制动系统技术要求及试验方法》的附录“车轴间的制动力分配及牵引车与挂车协调性要求”校核确认。
《汽车理论》中也有相应的计算方法。
(汽车试验学)汽车制动性能试验
汽车制动性能试验姓名：学号：班级：试验时间：目录试验目的 .............................................................................................................. 3 试验对象及设备 .................................................................................................. 3 试验内容 .............................................................................................................. 3 试验数据处理及分析 (4)4.1. 轻踩制动 (4)4.2. 重踩制动（无 ABS ） (9)4.3. 重踩制动（有 ABS ） (11)4.4. 转向制动 ................................................................................................. 15 思考题 ................................................................................................................ 16 试验总结 (17)1.2.3.4. 5. 6.1. 试验目的学习制动性能道路实验的基本方法，以及实验常用设备； 通过道路实验数据分析一个真实车辆的制动性能； 通过实验数据计算实验车辆的制动协调时间、充分发出的制动减速度和制动 距离。
1.2.3. 2. 试验对象及设备试验对象：金龙 6601E2 客车；试验设备：实验车速测量装置：常用的有 ONO SOKKI 机械五轮仪、ONO SOKKI 光学五轮仪和 RT3000 惯性 测量系统。
论述汽车制动过程并画图分析吉大
论述汽车制动过程并画图分析吉大
在开车时一定要注意安全。
1、行驶中遇紧急情况，立即使用紧
急刹车方法，如踩刹车踏板或者是拉手刹等；2、特殊天气条件应当
更加小心驾驶：比如雨雪冰雹天气，路面湿滑的地区和道路结冰路段容易发生交通事故；3、由于视线受到限制，不能准确判断前后左右
情况时，就必须把随车的工具准备好，放置在手边，做好防范措施；
4、行驶中出现突然爆胎的情况，采取紧急措施可以降低损失。
从下面的情况来看，这位司机驾驶经验丰富，他及时采取了有效措施避免了灾难性事故的发生。
假设这位司机在高速公路上开得很快，没有控制住自己的脚，当车轮接近铁钉时，他猛地向左打方向盘避让。
由于车辆还在继续向左偏移，再加上惯性作用，最终使整个车身冲进沟里，正好撞上对面开来的另一辆卡车的尾部。
卡车失去平衡而翻车。
当时那辆卡车的货物倾泻而出，所幸车上无人伤亡。
假如你就坐在这辆卡车上，也许已被甩出座位。
总之，这次意外真令人惊魂未定。
想象一下，在一辆速度很快且非常危险的卡车旁边，停着一辆几乎停滞不动的公共汽车。
卡车司机怎么会知道将要发生什么？如果他不清楚在这种情况下刹车会造成严重的后果，他又为何贸然冒险呢？因此，要十分谨慎，千万别像这位司机那样，连死神都认为你愚蠢。
记住，遵守规则和听从指挥，是我们每个人行走社会的基本原则。
在城市街头，最为常见的违章行为是闯红灯。
据统计，每年在斑马线上遭遇车祸的司机中，30%是由于闯红灯引起的！
- 1 -。
汽车制动过程制动力分配受力分析详解
汽车制动过程制动力分配受力分析详解一、理想制动力曲线（I线）1、车辆静止时受力分析2、车辆制动时受力分析3、载荷的转移4、理想制动力分布5、曲线的理解一、理想制动力曲线（I线）1、车辆静止时受力分析（1）Wf1与Wf和Wr1与Wr是作用力与反作用力，所以二者相等。
即Wf1=Wf --[1]Wr1=Wr --[2]（2）求Wf与Wr：以车辆的质心为原点建立坐标系，列如下方程组。
因Σy=0，有W=Wf+Wr；另ΣM=0，有Wf*a- Wr*b=0；解这个方程组得：Wf=W*b/L --[3]Wr=W*a/L --[4]W：车重，KgfWf1: 前轴对地面压力，KgfWr1: 后轴对地面压力，KgfWf: 地面对前轴支持力，KgfWr: 地面对后轴支持力，Kgfa：重心到前轴距离，mmb: 重心到后轴距离，mmL: 轴距，mm（2）求Wf与Wr：当然，还可以以后轮接点点为原点建立坐标系，列如下方程组。
因Σy=0，有W=Wf+Wr；另ΣM=0，有Wf*L-W*b=0；可以看出，直接用和力矩为零的方程就能求出Wf的值。
W：车重，KgfWf1: 前轴对地面压力，KgfWr1: 后轴对地面压力，KgfWf: 地面对前轴支持力，KgfWr: 地面对后轴支持力，Kgfa：重心到前轴距离，mmb: 重心到后轴距离，mmL: 轴距，mm车辆制动时受力分析（1）Wf1‘与Wf‘和Wr1‘与Wr‘是作用力与反作用力，所以二者相等。
即Wf1‘=Wf’--[5]Wr1‘=Wr‘--[6]（2）求Wf‘与Wr‘：以车辆的质心为原点建立坐标系，列如下方程组。
因Σx=W*α，有B=Bf+Br=W*α因Σy=0，有W=Wf+Wr；另ΣM=0，有Wf*a-Wr*b-B*H=0；解这个方程组得：Wf‘=W*b/L+W*α*H/L --[7]Wr‘=W*a/L-W*α*H/L --[8]W：车重，KgfWf1’: 制动时前轴对地面压力，KgfWr1’: 制动时后轴对地面压力，KgfWf’: 制动时地面对前轴支持力，KgfWr’: 制动时地面对后轴支持力，Kgfa：重心到前轴距离，mmb: 重心到后轴距离，mmL: 轴距，mmH: 重心高度，mmαα: 制动减速度，gBf和Br：前、后地面制动力，KgfB: 总地面制动力，B=Bf+Br, Kgf载荷转移将公式[3]、[4]代入[7]、[8]得：Wf=W*b/L --[3]Wr=W*a/L --[4]Wf‘=W*b/L+W*α*H/L --[7]Wr‘=W*a/L-W*α*H/L --[8]Wf‘=Wf+W*α*H/L --[09]Wr‘=Wr-W*α*H/L --[10]从[09]和[10]看出，制动时前轴荷等于静态前轴荷+W*α*H/L；制动时后轴荷等于静态后轴荷-W*α*H/L；令δW= -W*α*H/L，称δW为制动时的轴荷转移。
汽车制动曲线分析
汽车制动曲线分析本文通过汽车制动曲线，分析了汽车制动性能检测时，车辆的技术状况、检测设备的精度、检测方法及操作规程的应用等因素对检测数据的影响。
目前，汽车制动性能的检测有路试和试验台检测两种方法。
反力式制动试验台因为能迅速、准确、定量地显示出车轮的制动力、协调时间、阻滞力及驻车制动力而得到广泛的应用。
下面，我利用所在的检测站的反力式制动试验台的典型汽车制动曲线，分析汽车制动性能检测时，车辆的技术状况、检测设备的精度、检测方法及操作规程的应用等因素对检测数据的影响。
1．车辆技术状况的影响(1)制动力不足根据GB7258-2004《机动车安全运行技术条件》及GB18565-2001《营运车辆综合性能要求和检验方法》规定，整车制动力应大于或等于整车质量的60％；前轴制动力应大于或等于轴荷的60％。
造成制动力不足的原因主要有以下几种：a．制动器的技术状况合格的制动曲线如图1、图2。
若某个车轮出现制动器内有油污、制动毂／盘与摩擦片间隙过大、摩擦片磨损过度或新摩擦片与制动毂／盘结合面不足等情况时，都将造成制动力不足，如图3、图4。
b．制动操作系统的技术状况若出现下列情况，将造成某轴或整车制动力不足：制动气室膜片破裂或制动分泵密封圈损坏；制动气管或油管漏气、漏油；制动气室推杆变形或卡死；制动分泵活塞发咬；制动踏板有效行程过大；制动总泵漏油、漏气，推杆或活塞卡死等。
如图3、图4、图5、图6所示。
GB7258-1997《机动车安全运行技术条件》及修改单1号和GB18565-2001《营运车辆综合性能要求和检验方法》对后轴制动力无要求，但后轴制动力不足可造成整车制动力不足。
如：依维科等客、货车后轴装有感载比例阀，在空载检测制动性能时，感载比例阀未开启，制动力往往只有轴重的30～40％；长途大客车或大货车因增加大型淋水器、工具箱等附属设施，造成汽车自重或后轴超重；轮胎磨损严重等均可导致整车或某轴的制动力不足。
(2)制动跑偏所谓制动跑偏是指在制动全过程中，在同一时刻左右轮制动器产生的制动力差值很大，即制动过程中左右轮制动力增长的快慢不一致。
汽车制动I曲线分析报告
汽车制动I 曲线分析报告车辆1203班 第2组一、汽车制动I 曲线的概念I 曲线是指在各种附着系数的路面上制动时，要使前、后车轮同时抱死，前、后轮制动器制动力应满足的关系曲线。
而要保证前、后车轮同时抱死，则必须同时满足μ1μ2μ11μ22Z Z F F GF F F F φφφ+===二、作图法求I 曲线首先对制动时的车进行受力分析，如图1图1 汽车制动受力分析明显的有 1212(1)(2)Xb Xb j Z Z F F F F F G +=+= 又因为 1122(3)(4)Xb Z Xb Z F F F F ψψ==所以可得 (5)(6)j du F G m mg dtψψ==即 根据公式（5）可以绘制出得到一组等间隔的45˚平行线如图2。
图2 等制动减速度线组对后轮接地点取矩 1g (7)Z du F L Gb mh dt=+ 对前轮地地点取矩 2g (8)Z du F L Ga m h dt=- 所以 由公式（6）——（8）可得 g 21g (9)Xb Xb a h F F b h ϕϕ-=+根据公式（9）绘制射线束，如图3，即可得到I 曲线。
图3 I 曲线三、I 曲线的内涵分析因为111222xb xb F F F F F F μφμφ====，所以I 曲线的含义主要有两点：1、踏板增长到前后轮同时抱死拖滑前后制动器制动力分配曲线2、车轮同时抱死时前后车轮的附着力关系曲线但是注意，因为实际情况中前后轮并非同时抱死，故汽车前后轮制动器的制动力实际上不能按照I 曲线分配。
【参考文献】[1]余志生.汽车理论（第五版）.机械工业出版社小组成员分工1、查找文献资料：龙宣、梁言、江河、胡云清2、报告书写：高玮、袁恬、晨曦、夏璐3、主题PPT 制作：蔡秋平、刘可。
