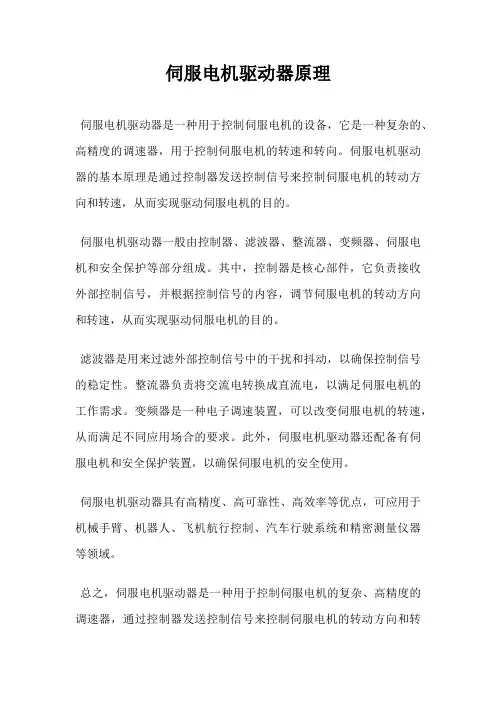

伺服电机驱动器原理
伺服电机驱动器原理
伺服电机驱动器是一种用于控制伺服电机的设备，它是一种复杂的、高精度的调速器，用于控制伺服电机的转速和转向。
伺服电机驱动器的基本原理是通过控制器发送控制信号来控制伺服电机的转动方向和转速，从而实现驱动伺服电机的目的。
伺服电机驱动器一般由控制器、滤波器、整流器、变频器、伺服电机和安全保护等部分组成。
其中，控制器是核心部件，它负责接收外部控制信号，并根据控制信号的内容，调节伺服电机的转动方向和转速，从而实现驱动伺服电机的目的。
滤波器是用来过滤外部控制信号中的干扰和抖动，以确保控制信号的稳定性。
整流器负责将交流电转换成直流电，以满足伺服电机的工作需求。
变频器是一种电子调速装置，可以改变伺服电机的转速，从而满足不同应用场合的要求。
此外，伺服电机驱动器还配备有伺服电机和安全保护装置，以确保伺服电机的安全使用。
伺服电机驱动器具有高精度、高可靠性、高效率等优点，可应用于机械手臂、机器人、飞机航行控制、汽车行驶系统和精密测量仪器等领域。
总之，伺服电机驱动器是一种用于控制伺服电机的复杂、高精度的调速器，通过控制器发送控制信号来控制伺服电机的转动方向和转
速，从而实现驱动伺服电机的目的，并可应用于许多领域。

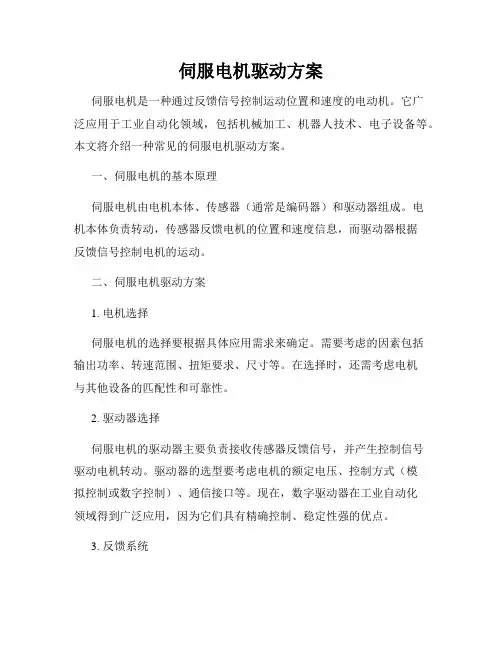

伺服电机驱动方案
伺服电机驱动方案伺服电机是一种通过反馈信号控制运动位置和速度的电动机。
它广泛应用于工业自动化领域，包括机械加工、机器人技术、电子设备等。
本文将介绍一种常见的伺服电机驱动方案。
一、伺服电机的基本原理伺服电机由电机本体、传感器（通常是编码器）和驱动器组成。
电机本体负责转动，传感器反馈电机的位置和速度信息，而驱动器根据反馈信号控制电机的运动。
二、伺服电机驱动方案1. 电机选择伺服电机的选择要根据具体应用需求来确定。
需要考虑的因素包括输出功率、转速范围、扭矩要求、尺寸等。
在选择时，还需考虑电机与其他设备的匹配性和可靠性。
2. 驱动器选择伺服电机的驱动器主要负责接收传感器反馈信号，并产生控制信号驱动电机转动。
驱动器的选型要考虑电机的额定电压、控制方式（模拟控制或数字控制）、通信接口等。
现在，数字驱动器在工业自动化领域得到广泛应用，因为它们具有精确控制、稳定性强的优点。
3. 反馈系统在伺服电机系统中，准确的位置和速度反馈对于控制电机运动至关重要。
常用的反馈设备包括编码器、霍尔传感器和光电传感器。
编码器是最常见的选择，它能提供高分辨率和精确的反馈信息。
4. 控制算法伺服电机的控制算法主要包括位置控制、速度控制和扭矩控制。
位置控制是最基本的控制模式，通过将位置误差信号输入控制算法，驱动器将电机转动到目标位置。
速度控制则通过控制电机的转速来实现。
扭矩控制可用于需要对负载施加特定扭矩的应用。
5. 保护机制伺服电机驱动方案还需要考虑保护机制，以避免电机过载、过热等问题。
常见的保护措施包括过流保护、过热保护和过载保护。
三、伺服电机驱动方案的应用伺服电机驱动方案广泛应用于各种领域，例如：1. 机床行业：伺服电机驱动方案在数控机床中得到广泛应用，确保机床加工精度和工作稳定性。
2. 机器人技术：伺服电机作为机器人关节驱动器，可以实现复杂的动作和精确定位。
3. 包装行业：伺服电机驱动方案在包装机械中发挥重要作用，实现高速度、高精度的物料输送和定位。

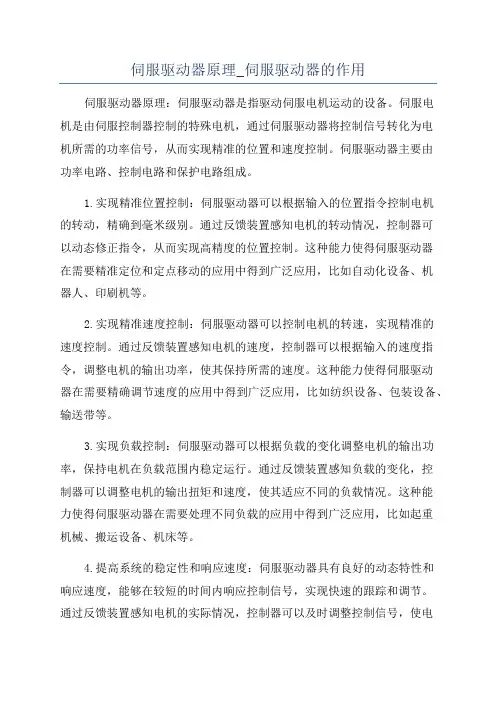

伺服驱动器原理_伺服驱动器的作用
伺服驱动器原理_伺服驱动器的作用伺服驱动器原理：伺服驱动器是指驱动伺服电机运动的设备。
伺服电机是由伺服控制器控制的特殊电机，通过伺服驱动器将控制信号转化为电机所需的功率信号，从而实现精准的位置和速度控制。
伺服驱动器主要由功率电路、控制电路和保护电路组成。
1.实现精准位置控制：伺服驱动器可以根据输入的位置指令控制电机的转动，精确到毫米级别。
通过反馈装置感知电机的转动情况，控制器可以动态修正指令，从而实现高精度的位置控制。
这种能力使得伺服驱动器在需要精准定位和定点移动的应用中得到广泛应用，比如自动化设备、机器人、印刷机等。
2.实现精准速度控制：伺服驱动器可以控制电机的转速，实现精准的速度控制。
通过反馈装置感知电机的速度，控制器可以根据输入的速度指令，调整电机的输出功率，使其保持所需的速度。
这种能力使得伺服驱动器在需要精确调节速度的应用中得到广泛应用，比如纺织设备、包装设备、输送带等。
3.实现负载控制：伺服驱动器可以根据负载的变化调整电机的输出功率，保持电机在负载范围内稳定运行。
通过反馈装置感知负载的变化，控制器可以调整电机的输出扭矩和速度，使其适应不同的负载情况。
这种能力使得伺服驱动器在需要处理不同负载的应用中得到广泛应用，比如起重机械、搬运设备、机床等。
4.提高系统的稳定性和响应速度：伺服驱动器具有良好的动态特性和响应速度，能够在较短的时间内响应控制信号，实现快速的跟踪和调节。
通过反馈装置感知电机的实际情况，控制器可以及时调整控制信号，使电机保持稳定运行。
这种能力使得伺服驱动器在需要高动态响应和控制精度的应用中得到广泛应用，比如自动调节系统、精密加工设备等。
总之，伺服驱动器是将控制信号转化为电机所需的功率信号，实现精准的位置和速度控制的设备。
它在工业自动化、机器人技术、机床加工等领域中起着举足轻重的作用，有效地提高了生产力和生产质量，促进了工业的发展。

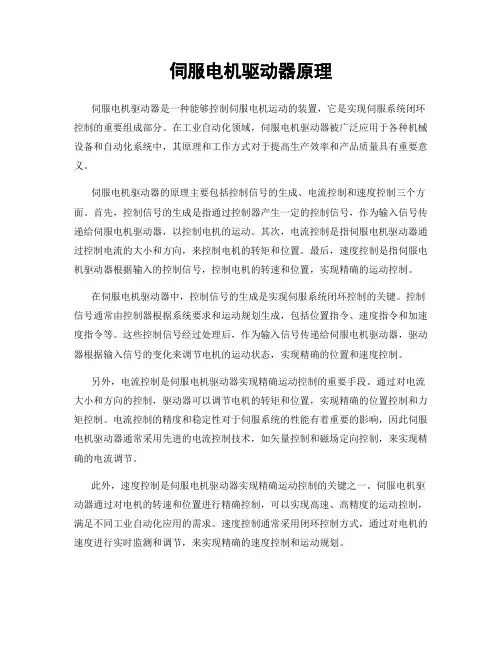

伺服电机驱动器原理
伺服电机驱动器原理伺服电机驱动器是一种能够控制伺服电机运动的装置，它是实现伺服系统闭环控制的重要组成部分。
在工业自动化领域，伺服电机驱动器被广泛应用于各种机械设备和自动化系统中，其原理和工作方式对于提高生产效率和产品质量具有重要意义。
伺服电机驱动器的原理主要包括控制信号的生成、电流控制和速度控制三个方面。
首先，控制信号的生成是指通过控制器产生一定的控制信号，作为输入信号传递给伺服电机驱动器，以控制电机的运动。
其次，电流控制是指伺服电机驱动器通过控制电流的大小和方向，来控制电机的转矩和位置。
最后，速度控制是指伺服电机驱动器根据输入的控制信号，控制电机的转速和位置，实现精确的运动控制。
在伺服电机驱动器中，控制信号的生成是实现伺服系统闭环控制的关键。
控制信号通常由控制器根据系统要求和运动规划生成，包括位置指令、速度指令和加速度指令等。
这些控制信号经过处理后，作为输入信号传递给伺服电机驱动器，驱动器根据输入信号的变化来调节电机的运动状态，实现精确的位置和速度控制。
另外，电流控制是伺服电机驱动器实现精确运动控制的重要手段。
通过对电流大小和方向的控制，驱动器可以调节电机的转矩和位置，实现精确的位置控制和力矩控制。
电流控制的精度和稳定性对于伺服系统的性能有着重要的影响，因此伺服电机驱动器通常采用先进的电流控制技术，如矢量控制和磁场定向控制，来实现精确的电流调节。
此外，速度控制是伺服电机驱动器实现精确运动控制的关键之一。
伺服电机驱动器通过对电机的转速和位置进行精确控制，可以实现高速、高精度的运动控制，满足不同工业自动化应用的需求。
速度控制通常采用闭环控制方式，通过对电机的速度进行实时监测和调节，来实现精确的速度控制和运动规划。
综上所述，伺服电机驱动器通过控制信号的生成、电流控制和速度控制等方式，实现精确的运动控制，广泛应用于工业自动化领域。
其原理和工作方式对于提高生产效率和产品质量具有重要意义，是现代工业自动化系统中不可或缺的关键技术。
伺服电机结构及其工作原理
伺服电机结构及其工作原理伺服电机是一种能够精确控制转速和位置的电动机。
它主要由电机本体、编码器、控制器和驱动器组成。
在本文中，我们将详细介绍伺服电机的结构和工作原理。
一、伺服电机的结构1. 电机本体：伺服电机的核心部分是电机本体，它通常采用直流电机或交流电机。
直流电机具有简单的结构和良好的调速性能，而交流电机则具有较高的功率密度和较低的成本。
2. 编码器：编码器是伺服电机中的重要组成部分，用于测量电机转子的位置和速度。
它可以分为绝对编码器和增量编码器两种类型。
绝对编码器可以直接获取电机转子的绝对位置，而增量编码器则只能获取相对位置。
3. 控制器：控制器是伺服电机的大脑，负责接收来自外部的控制信号，并根据编码器的反馈信息调整电机的转速和位置。
控制器通常采用PID控制算法，通过比较设定值和反馈值来调整电机的输出。
4. 驱动器：驱动器是将控制信号转换为电机驱动信号的关键部件。
它根据控制器的输出信号，控制电机的电流和电压，从而实现对电机的精确控制。
二、伺服电机的工作原理伺服电机的工作原理可以分为三个步骤：反馈信号获取、误差计算和控制信号输出。
1. 反馈信号获取：伺服电机通过编码器获取电机转子的位置和速度信息。
编码器将转子位置转换为电信号，并发送给控制器。
控制器根据编码器的反馈信号，了解电机当前的位置和速度。
2. 误差计算：控制器将设定值与编码器反馈值进行比较，计算出误差值。
设定值是用户设定的电机目标位置或速度，而编码器反馈值是电机当前的实际位置或速度。
误差值表示电机当前的偏差程度。
3. 控制信号输出：控制器根据误差值计算出控制信号，并发送给驱动器。
驱动器根据控制信号调整电机的电流和电压，从而控制电机的转速和位置。
控制信号通常采用脉冲宽度调制（PWM）技术，通过调整脉冲的宽度和频率来调节电机的输出。
通过不断地获取反馈信号、计算误差和输出控制信号，伺服电机可以实现精确的转速和位置控制。
它广泛应用于工业自动化、机器人、数控机床等领域。

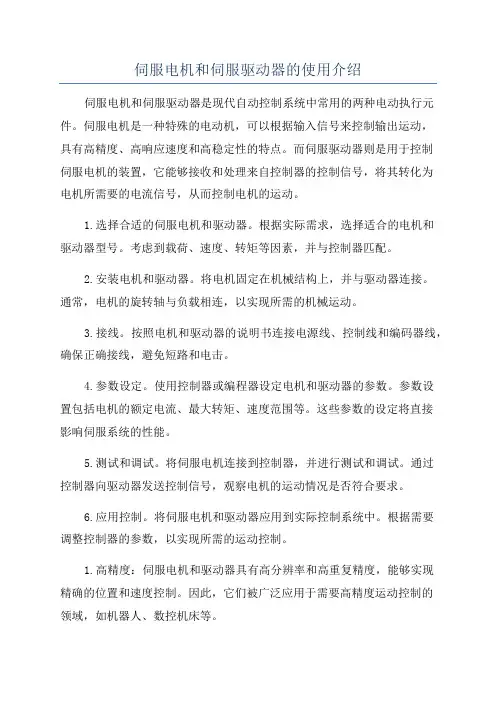

伺服电机和伺服驱动器的使用介绍
伺服电机和伺服驱动器的使用介绍伺服电机和伺服驱动器是现代自动控制系统中常用的两种电动执行元件。
伺服电机是一种特殊的电动机，可以根据输入信号来控制输出运动，具有高精度、高响应速度和高稳定性的特点。
而伺服驱动器则是用于控制伺服电机的装置，它能够接收和处理来自控制器的控制信号，将其转化为电机所需要的电流信号，从而控制电机的运动。
1.选择合适的伺服电机和驱动器。
根据实际需求，选择适合的电机和驱动器型号。
考虑到载荷、速度、转矩等因素，并与控制器匹配。
2.安装电机和驱动器。
将电机固定在机械结构上，并与驱动器连接。
通常，电机的旋转轴与负载相连，以实现所需的机械运动。
3.接线。
按照电机和驱动器的说明书连接电源线、控制线和编码器线，确保正确接线，避免短路和电击。
4.参数设定。
使用控制器或编程器设定电机和驱动器的参数。
参数设置包括电机的额定电流、最大转矩、速度范围等。
这些参数的设定将直接影响伺服系统的性能。
5.测试和调试。
将伺服电机连接到控制器，并进行测试和调试。
通过控制器向驱动器发送控制信号，观察电机的运动情况是否符合要求。
6.应用控制。
将伺服电机和驱动器应用到实际控制系统中。
根据需要调整控制器的参数，以实现所需的运动控制。
1.高精度：伺服电机和驱动器具有高分辨率和高重复精度，能够实现精确的位置和速度控制。
因此，它们被广泛应用于需要高精度运动控制的领域，如机器人、数控机床等。
2.高响应速度：伺服电机和驱动器具有快速响应的特点，能够在短时间内完成启动、停止和加减速等运动过程。
因此，它们能够适应高速运动和频繁换向的需求。
3.高稳定性：伺服电机和驱动器能够实时监测和调整输出信号，以实现精确的运动控制。
这种反馈机制使得伺服系统具有较强的抗负载扰动和抗干扰能力。
4.可编程性：伺服驱动器通常具有多种控制模式和参数设置，可以根据具体需求进行编程和改变工作方式，以适应不同的应用场景。
总之，伺服电机和伺服驱动器是现代自动控制系统中常用的电动执行元件。
伺服电机驱动器的工作原理
伺服电机驱动器的工作原理伺服电机驱动器（Servo motor driver）是将电动机与控制电路相结合的设备，主要用于控制电动机的速度、位置和方向。
它通过控制驱动电流来实现对电机的精确控制，使得电机能够按照预定的要求进行运动。
1.脉冲信号接收与解析：伺服电机驱动器通常通过接收外部的脉冲信号来控制电机的转动。
这些脉冲信号一般由编码器或计数器产生，并且与所需的运动参数相关联，如速度、加速度和位置等。
驱动器会解析这些脉冲信号，并将其转换为电机控制所需的电流信号。
2.电流控制：伺服电机驱动器会根据接收到的脉冲信号来控制输出电流的大小和方向。
控制电流可以通过控制电压或PWM（脉宽调制）信号的方式来实现，这取决于驱动器的工作方式。
电机的电流大小直接影响到电机的负载能力和运动性能，较大的电流通常代表着更强大的动力。
3.速度、位置和方向控制：伺服电机驱动器可以根据接收到的脉冲信号来精确控制电机的速度、位置和方向。
在速度控制方面，驱动器会通过调整输出电流的大小和运动时间的长短来实现。
在位置控制方面，驱动器会将脉冲信号的数量和方向与电机的角度测量进行比较，并调整输出电流以实现电机的准确位置控制。
在方向控制方面，驱动器会根据脉冲信号的正负来决定电机的转向。
4.反馈控制：伺服电机驱动器通常具有反馈控制系统，以实现对电机运动的精确控制。
反馈控制常用的传感器包括编码器、霍尔传感器和位置传感器等。
在运动过程中，传感器会实时监测电机的位置和速度，并将这些信息传递给驱动器的控制电路。
控制电路会根据传感器提供的信息进行调整，以实现对电机运动的闭环控制。
通过以上的工作原理，伺服电机驱动器能够实现高精度、高性能的电机控制，广泛应用于各种自动控制系统中，如工业机械、自动化设备、机器人、数控机床、印刷设备等。
伺服驱动器原理_伺服驱动器的作用
伺服驱动器原理_伺服驱动器的作用1.控制电流伺服驱动器能够根据输入的电流指令，通过内部的闭环控制算法将其转换为相应电压信号，控制伺服电机的转速和转矩。
伺服电机的转速可以通过控制电流的大小来实现，而转矩则可以通过控制电流的斜升和电流的峰值来调节。
伺服电机的转速和转矩的稳定性和精度直接取决于伺服驱动器的控制电流能力。
2.控制位置伺服驱动器还能够将输入的位置指令转换为相应的电压信号，控制伺服电机达到精确的位置控制。
通过内部的反馈系统，伺服驱动器能够实时感知伺服电机的位置，并将实际位置与设定位置之间的差异调整到最小。
伺服驱动器的位置控制精度在很大程度上决定了伺服电机实际运动的精度和稳定性。
3.保护功能伺服驱动器通常内置有多种保护功能，能够监测伺服电机的运行状态并做出相应的控制。
例如，当伺服电机过载或出现异常情况时，伺服驱动器会停止输出电压，以避免对电机和设备的进一步损坏。
伺服驱动器还可以监测电机的温度、电压和电流等参数，及时发出警报或采取相应的控制措施，保证伺服电机的安全运行。
4.通信和接口伺服驱动器通常提供多种通信接口，与上位控制系统进行数据传输和通信，实现对伺服电机的远程控制和监测。
常见的通信接口包括RS485、CAN总线、TCP/IP等，可以实现伺服系统的分布式控制和远程诊断。
伺服驱动器还通常具备多种输入输出接口，可与其他设备和传感器进行连接，实现系统间的数据交互和协作。
总之，伺服驱动器的作用是将来自控制器的指令转换为可以驱动伺服电机的高电压信号，从而实现对伺服电机转速和转矩的控制，以及对位置的高精度控制。
同时，伺服驱动器还具备多种保护功能，保障伺服电机的安全运行。
通过通信和接口，伺服驱动器还能够与其他设备和传感器进行连接和数据交互，实现系统的分布式控制和远程监测。
伺服驱动器是实现自动化和精密控制的关键设备之一，广泛应用于机械制造、自动化生产等领域。
伺服电机的工作原理
伺服电机的工作原理伺服电机是一种特殊的电机，它具有高精度、高速度和高响应性能，被广泛应用于工业自动化、机器人技术、CNC机床、印刷设备等领域。
本文将详细介绍伺服电机的工作原理及其组成部分。
一、伺服电机的工作原理概述伺服电机是通过电子反馈系统控制电机的位置、速度和转矩，使其精确地跟踪给定的运动曲线。
其工作原理可以简单概括为：传感器采集电机运动信息，控制器根据给定的运动指令计算出电机应该产生的转矩，然后驱动器将电流输出到电机，使其按照指令运动。
二、伺服电机的组成部分1. 传感器：伺服电机的传感器用于采集电机的位置、速度和转矩等信息，并将其反馈给控制器。
常用的传感器包括编码器、霍尔传感器和光电传感器等。
2. 控制器：伺服电机的控制器是整个系统的核心，负责接收传感器反馈的信息，并根据给定的运动指令计算出电机应该产生的转矩。
控制器通常由微处理器、运动控制芯片和驱动算法等组成。
3. 驱动器：伺服电机的驱动器将控制器计算出的电流信号转换为电机能够理解的电压信号，并将其输出到电机。
驱动器通常由功率放大器和电流控制器等组成。
4. 电机：伺服电机通常采用直流电机或交流电机，根据具体的应用需求选择合适的电机类型。
电机负责将驱动器输出的电压信号转换为机械运动。
三、伺服电机的工作原理详解1. 位置控制：伺服电机的位置控制是通过编码器等传感器采集电机的位置信息，并将其反馈给控制器。
控制器根据给定的位置指令和当前位置信息计算出电机应该产生的转矩，驱动器将相应的电流输出到电机，使其按照指令位置运动。
2. 速度控制：伺服电机的速度控制是通过传感器采集电机的速度信息，并将其反馈给控制器。
控制器根据给定的速度指令和当前速度信息计算出电机应该产生的转矩，驱动器将相应的电流输出到电机，使其按照指令速度运动。
3. 转矩控制：伺服电机的转矩控制是通过传感器采集电机的转矩信息，并将其反馈给控制器。
控制器根据给定的转矩指令和当前转矩信息计算出电机应该产生的转矩，驱动器将相应的电流输出到电机，使其按照指令转矩运动。
伺服电机和伺服驱动器的使用介绍
伺服电机和伺服驱动器的使用介绍一、伺服电机的定义和工作原理伺服电机是一种主动式电机，其运动状态由外部反馈信号控制，以实现精确的位置、速度和力矩控制。
伺服电机通常由电机、编码器、控制电路和电源组成。
伺服电机的工作原理基于闭环控制系统。
在该系统中，控制器接收输入信号（期望位置、速度或力矩），然后与反馈传感器（编码器）的输出信号进行比较，并计算误差信号。
控制器根据误差信号调整电机的控制信号，以实现期望的动作。
通过不断地反馈和调整，伺服电机可以在稳态中准确地跟踪给定的运动指令。
二、伺服驱动器的定义和工作原理伺服驱动器是一种电子设备，用于将控制信号转换为电机运动的实际驱动信号。
伺服驱动器通常由控制电路、功率放大器、电源和接口电路组成。
伺服驱动器的工作原理基于控制电路和功率器件的协作。
控制电路接收来自控制器的信号，并进行放大和滤波等处理。
然后，放大后的信号被传递给功率放大器，该放大器将信号转换为电机能够接受的电压或电流信号。
最后，通过接口电路将电机信号输出到伺服电机，从而控制电机的运动。
三、伺服电机和伺服驱动器的特点1.高精度：伺服电机和驱动器通常具有高精度的位置和速度控制能力，可在微米级或亚微米级的精度范围内操作。
2.快速响应：伺服系统的动态响应时间短，可以快速准确地响应外部指令，并实现快速的位置和速度变化。
3.高可靠性：伺服电机和驱动器通常采用高质量的电子元件和工艺，以确保其长时间的稳定运行和可靠性。
4.广泛应用：伺服系统广泛应用于工业自动化控制、机器人技术、数控机床、医疗设备、航天航空等领域。
四、伺服电机和伺服驱动器的应用领域1.机床行业：伺服电机和伺服驱动器在机床行业中广泛应用，用于实现高精度的位置和速度控制，提高加工精度和效率。
2.自动化生产线：伺服系统在自动化生产线中用于控制输送带、机械臂等设备的位置和速度，实现准确定位和快速运动。
3.包装设备：伺服电机和驱动器可用于控制包装设备的定位、旋转和速度，实现高精度的封装和包装。
伺服电机组成及结构(3篇)
第1篇一、伺服电机的组成1. 定子定子是伺服电机的核心部件，其主要功能是产生磁场。
定子通常由硅钢片叠压而成，形成一定厚度的铁芯。
在铁芯上，绕制线圈，形成线圈组。
线圈组通常采用三相交流绕组，也有两相或单相绕组。
定子通过接入电源，产生旋转磁场，从而驱动转子旋转。
2. 转子转子是伺服电机的另一个核心部件，其主要功能是产生转矩。
转子通常由永久磁铁或电磁铁组成。
永久磁铁转子具有结构简单、性能稳定、响应速度快等优点，但体积较大。
电磁铁转子通过在转子铁芯上绕制线圈，实现转矩的产生。
电磁铁转子具有体积小、重量轻、响应速度快等优点，但需要外部电源供电。
3. 控制器控制器是伺服电机的控制中心，其主要功能是接收控制信号，对伺服电机进行控制。
控制器通常由微处理器、模拟电路和数字电路组成。
微处理器负责处理控制算法，模拟电路负责放大和转换信号，数字电路负责处理数字信号。
4. 传感器传感器是伺服电机的反馈元件，其主要功能是检测伺服电机的运动状态。
传感器通常有编码器、速度传感器和力传感器等。
编码器用于检测转子位置和转速，速度传感器用于检测转子转速，力传感器用于检测伺服电机输出的力。
5. 传动机构传动机构是伺服电机与执行机构之间的连接部分，其主要功能是将伺服电机的旋转运动转换为执行机构的直线运动或旋转运动。
传动机构通常有齿轮、皮带、丝杠等。
二、伺服电机的结构1. 定子结构定子结构通常分为两种：槽式定子和绕线式定子。
（1）槽式定子：槽式定子由硅钢片叠压而成，形成一定厚度的铁芯。
在铁芯上，开有槽，槽内绕制线圈组。
槽式定子具有结构简单、成本低、性能稳定等优点。
（2）绕线式定子：绕线式定子与槽式定子类似，但绕线方式不同。
绕线式定子采用绕线式绕组，线圈直接绕在铁芯上。
绕线式定子具有结构紧凑、散热性好等优点。
2. 转子结构转子结构通常分为两种：永久磁铁转子和电磁铁转子。
（1）永久磁铁转子：永久磁铁转子由永磁材料制成，具有结构简单、性能稳定、响应速度快等优点。
伺服驱动器控制伺服电机原理
伺服驱动器控制伺服电机原理伺服驱动器控制伺服电机原理1. 什么是伺服驱动器？伺服驱动器是一种用于控制伺服电机的设备，其作用是接收控制信号，并将此信号转换成电机的动作。
伺服电机则是一种特殊的电机，通过伺服驱动器的控制，可以精确地控制电机的位置、速度和加速度等参数。
2. 伺服驱动器的工作原理伺服驱动器通过接收控制信号，使用内部的反馈系统来控制电机。
以下是伺服驱动器的工作原理的一般步骤：•接收控制信号：伺服驱动器会接收一个来自控制器的控制信号，这个信号可以是模拟信号或数字信号。
•信号解码：伺服驱动器会对接收到的信号进行解码，将其转换为电机可以理解的控制命令。
•控制执行：伺服驱动器根据解码后的控制命令，控制电机做出相应的动作。
•反馈检测：伺服驱动器通过内部的反馈系统，检测电机的实际状态，并将其与控制命令进行比较。
•误差计算：通过比较控制命令和实际状态，伺服驱动器计算出误差值，即控制命令与实际状态之间的差距。
•调整控制：根据误差值，伺服驱动器会相应地调整控制命令，使得电机的状态与控制命令尽可能一致。
•循环反馈：上述过程将持续进行，以保持电机状态的稳定性和精确性。
3. 伺服驱动器的特点及应用伺服驱动器具有以下特点：•高精度控制：伺服驱动器通过反馈系统可以实现高精度的电机控制，使得电机能够精确地按照控制命令进行运动。
•快速响应：伺服驱动器能够快速响应控制信号，实现高速运动和快速加减速的要求。
•稳定性：通过持续的反馈和控制调整，伺服驱动器能够稳定地控制电机状态，减少误差和波动。
•灵活性：伺服驱动器支持多种控制模式和参数调整，以适应不同应用场景的需求。
伺服驱动器广泛应用于各种需要精密控制的领域，例如工业机械、自动化设备、机器人等。
其高精度和快速响应的特点使得伺服驱动器适用于对运动精度和速度要求较高的场合。
4. 总结伺服驱动器是一种用于控制伺服电机的设备，通过接收控制信号和内部反馈系统，实现电机的精确控制。
其特点包括高精度控制、快速响应、稳定性和灵活性，广泛应用于各种需要精密控制的领域。
伺服电机驱动器原理图
伺服电机驱动器原理图伺服电机驱动器是一种控制装置，用于控制伺服电机的运动。
它通过接收控制信号，控制电机的速度、位置和转矩，从而实现精准的运动控制。
在工业自动化、机械加工、医疗设备等领域，伺服电机驱动器被广泛应用。
伺服电机驱动器的原理图主要包括电源模块、控制模块、驱动模块和保护模块。
首先，电源模块提供电压和电流给驱动器，保证其正常工作。
控制模块接收输入信号，经过信号处理后输出给驱动模块，控制电机的运动。
驱动模块根据控制信号驱动电机转动，并通过反馈信号调整控制参数，以实现精准的位置控制。
保护模块则用于监测电流、温度等参数，一旦出现异常情况，及时停止电机工作，保护设备和人员安全。
在伺服电机驱动器的原理图中，各个模块之间通过信号线、电源线等互相连接，形成一个完整的控制系统。
控制信号经过控制模块处理后，输出给驱动模块，驱动电机运动。
同时，反馈信号也通过信号线传回控制模块，用于调整控制参数，实现闭环控制。
伺服电机驱动器的工作原理可以简单描述为，控制模块接收输入信号，经过处理后输出给驱动模块，驱动电机转动。
同时，驱动模块通过反馈信号调整控制参数，实现精准的位置控制。
在整个过程中，保护模块不断监测电流、温度等参数，一旦出现异常情况，及时停止电机工作。
伺服电机驱动器的原理图设计需要考虑到各个模块之间的连接和信号传输，保证信号的稳定和可靠。
同时，对于控制模块的信号处理和驱动模块的输出功率也需要进行精确的设计和调试，以实现对电机的精准控制。
另外，保护模块的设计也至关重要，它可以保证设备和人员的安全，避免意外事故的发生。
总的来说，伺服电机驱动器的原理图设计涉及到电气、控制、信号处理等多个领域的知识，需要工程师们综合运用这些知识，设计出高性能、稳定可靠的控制系统。
只有这样，才能满足不同领域对于精准运动控制的需求，推动工业自动化、机械加工等领域的发展。
伺服电机和伺服驱动器的使用介绍
伺服电机和伺服驱动器的使用介绍一、伺服电机• 伺服驱动器的控制原理伺服电机和伺服驱动器是一个有机的整体，伺服电动机的运行性能是电动机及其驱动器二者配合所反映的综合效果。
1、永磁式同步伺服电动机的基本结构图1为一台8极的永磁式同步伺服电动机结构截面图，其定子为硅钢片叠成的铁芯和三相绕组，转子是由高矫顽力稀土磁性材料（例如钕铁錋）制成的磁极。
为了检测转子磁极的位置，在电动机非负载端的端盖外面还安装上光电编码器。
驱动器根据反馈值与目标值进行比较，调整转子转动的角度。
伺服电机的精度决定于编码器的精度（线数）。
图1 永磁式同步伺服电动机的结构图2 所示为一个两极的永磁式同步电机工作示意图，当定子绕组通上交流电源后，就产生一旋转磁场，在图中以一对旋转磁极N、S表示。
当定子磁场以同步速n1逆时针方向旋转时，根据异性相吸的原理，定子旋转磁极就吸引转子磁极，带动转子一起旋转，转子的旋转速度与定子磁场的旋转速度（同步转速n1）相等。
当电机转子上的负载转矩增大时，定、转子磁极轴线间的夹角θ就相应增大，导致穿过各定子绕组平面法线方向的磁通量减少，定子绕组感应电动势随之减小，而使定子电流增大，直到恢复电源电压与定子绕组感应电动势的平衡。
这时电磁转矩也相应增大，最后达到新的稳定状态，定、转子磁极轴线间的夹角θ称为功率角。
虽然夹角θ会随负载的变化而改变，但只要负载不超过某一极限，转子就始终跟着定子旋转磁场以同步转速n1转动，即转子的转速为：（1-1）图 2 永磁同步电动机的工作原理电磁转矩与定子电流大小的关系并不是一个线性关系。
事实上，只有定子旋转磁极对转子磁极的切向吸力才能产生带动转子旋转的电磁力矩。
因此，可把定子电流所产生的磁势分解为两个方向的分量，沿着转子磁极方向的为直轴（或称d轴）分量，与转子磁极方向正交的为交轴（或称q轴）分量。
显然，只有q轴分量才能产生电磁转矩。
由此可见，不能简单地通过调节定子电流来控制电磁转矩，而是要根据定、转子磁极轴线间的夹角θ确定定子电流磁势的q轴和d轴分量的方向和幅值，进而分别对q轴分量和d轴分量加以控制，才能实现电磁转矩的控制。
伺服电机和伺服驱动器的使用介绍
伺服电机和伺服驱动器的使用介绍首先，我们来介绍一下伺服电机。
伺服电机是一种能够根据输入的指令精确控制运动位置、速度和加速度的电动机。
它通常由电动机、编码器和控制器三部分组成。
电动机负责提供动力，编码器用于测量电机当前的位置和速度，控制器通过对电动机施加适当的电压和电流来控制电机的运动。
伺服电机的主要优点是精确控制运动，并且具有高速度和高加速度。
它可以根据需要快速响应，并且能够实现较高的定位精度。
这使得它在需要精准控制运动的应用中非常有用，如机床、焊接机器人、自动包装机等。
接下来，我们来介绍一下伺服驱动器。
伺服驱动器是将输入信号转换为电压和电流输出，并根据控制算法调整输出信号，从而控制伺服电机的设备。
它是控制伺服电机运动的重要组成部分。
伺服驱动器的主要功能是根据控制信号调整电机的速度和位置。
它可以接收来自外部控制器的运动指令，并根据指令计算出适当的电压和电流输出。
此外，伺服驱动器还会监测电机的运动状态，并根据实际情况动态调整控制信号，以确保电机运行的稳定性和准确性。
伺服驱动器有多种类型，例如速度控制驱动器、位置控制驱动器和力矩控制驱动器等。
每种类型的驱动器都有不同的特点和适用范围。
选择适当的驱动器类型取决于具体的应用需求。
在实际使用中，伺服电机和伺服驱动器通常是配套使用的。
用户需要根据具体应用需求选择合适的伺服电机和伺服驱动器，并进行正确的连接和设置。
在连接时，用户需要将电机与驱动器进行正确的物理连接，并连接控制信号和电源。
在设置时，用户需要通过调整驱动器的参数来适应特定的应用需求。
总结起来，伺服电机和伺服驱动器是一种精确控制运动的组合。
伺服电机负责提供动力和测量运动状态，而伺服驱动器负责将输入信号转换为电压和电流输出，并根据控制算法调整输出信号。
它们的联合使用可以实现高精度、高速度和高可靠性的运动控制。
伺服驱动器与电机匹配的原则
伺服驱动器与电机匹配的原则伺服驱动器与电机匹配的原则主要包括以下几个方面：1.电压和电流匹配：伺服电机的额定电压和电流必须与驱动器的额定电压和电流相匹配。
如果电机的额定电压和电流高于驱动器的额定电压和电流，可能会导致驱动器过载，甚至损坏；如果电机的额定电压和电流低于驱动器的额定电压和电流，则可能会导致电机无法正常工作或无法发挥其最大性能。
2.功率匹配：伺服电机和驱动器的功率匹配原则是，在满足系统要求的前提下，选择尽量小的电机和驱动器。
一般来说，电机的功率（P）和转矩（T）与驱动器的功率和转矩满足以下关系：P/T = 常数。
因此，当电机的功率和转矩确定后，驱动器的功率和转矩也相应确定。
如果选择的电机功率过大，可能会导致系统过于复杂、成本增加、散热问题等；如果选择的电机功率过小，则可能会导致电机无法满足系统要求，无法正常工作。
3.转速匹配：伺服电机的额定转速必须与驱动器的额定转速相匹配。
一般来说，电机的最高转速受限于驱动器的最高转速，而电机的最低转速则应大于系统的最低转速要求。
4.控制模式匹配：根据实际应用需求选择合适的控制模式，如位置控制、速度控制、力矩控制等。
在选择控制模式时，需要考虑系统的控制精度、稳定性、动态响应等要求。
5.编码器匹配：根据实际应用需求选择合适的编码器类型和分辨率，如增量式编码器、绝对式编码器等。
在选择编码器时，需要考虑系统的精度、可靠性、成本等因素。
6.通信协议匹配：根据实际应用需求选择合适的通信协议，如CANopen、Modbus等。
在选择通信协议时，需要考虑系统的通信速率、稳定性、兼容性等因素。
综上所述，伺服驱动器与电机的匹配是一个综合性的问题，需要综合考虑多个因素，如电压和电流、功率、转速、控制模式、编码器类型和通信协议等。
在选择合适的匹配方案时，需要根据实际应用需求进行权衡和取舍。
伺服电机结构及工作原理
伺服电机结构及工作原理伺服电机是一种将电能转换为机械能的电动机，它通过控制电机运转的位置、速度和力矩，实现对机器设备的精密控制。
伺服电机一般由电机本体、编码器、控制器和驱动器组成，下面将详细介绍伺服电机的结构和工作原理。
一、伺服电机的结构伺服电机的结构一般包括电机本体、编码器、控制器和驱动器。
1.电机本体：伺服电机的核心部分是电机本体，它是将电能转换为机械能的关键组件。
根据不同的使用要求，伺服电机的电机本体可能是直流电机、交流电机或步进电机，其中最常用的是直流伺服电机和交流伺服电机。
2.编码器：编码器是伺服电机的反馈装置，用于实时感知电机转动的位置信息。
它可以将电机的转动角度或位置转换为电信号输出给控制器，以实时监测电机的运动状态。
3.控制器：控制器是伺服电机的核心控制部件，负责接收来自编码器的反馈信号，并根据设定的控制算法计算出电机的控制信号。
控制器通常由一个微处理器和相关的电路组成，可以实现复杂的控制算法，并且具备良好的实时性和稳定性。
4.驱动器：驱动器是控制器和电机之间的桥梁，将控制器输出的信号转换为适合电机驱动的电流或电压。
驱动器通常由功率放大电路和保护电路组成，能够根据控制信号的变化来控制电机的运转速度和力矩。
二、伺服电机的工作原理伺服电机的工作原理是通过控制器对电机的控制信号进行调整，实现电机的精确控制。
1.位置控制：伺服电机常用的控制方式之一是位置控制。
在位置控制中，控制器接收编码器的位置反馈信号，并根据设定的目标位置和控制算法计算出电机的控制信号。
驱动器将这个信号转换为适合电机驱动的电流或电压，使电机按设定的位置和速度进行运转。
2.速度控制：伺服电机的另一种常用控制方式是速度控制。
在速度控制中，控制器接收编码器的速度反馈信号，并根据设定的目标速度和控制算法计算出电机的控制信号。
驱动器根据这个信号调整电机的输入电压或电流，使电机保持稳定的运行速度。
3.力矩控制：伺服电机还可以通过力矩控制实现对机械设备的精密控制。
伺服电机驱动器工作原理
伺服电机驱动器工作原理
伺服电机驱动器是一种用于控制和驱动伺服电机的设备。
其工作原理可以简单分为以下几个步骤：
1. 位置反馈：伺服电机驱动器通过内置的位置传感器（如编码器）检测电机转动的实际位置，并将其反馈给控制器。
2. 控制信号：控制器根据要求的位置或速度信号，通过控制算法计算出输出信号，用于驱动伺服电机的转动。
3. 电流放大：控制信号经过电流放大电路，将其放大到足以驱动电机所需的电流水平。
电流放大电路通常由功率放大器组成。
4. 电机驱动：放大后的电流信号被发送到电机，通过电机的线圈产生磁场，从而驱动电机的转动。
电机的转动受到控制信号和位置反馈信号的调节和控制，以实现所需的精确位置控制或速度控制。
5. 反馈校正：伺服电机驱动器会不断地获取位置反馈信号，与控制信号进行比较，并进行校正。
通过不断进行反馈和控制，可以使电机的输出准确地达到所需的位置或速度。
总之，伺服电机驱动器的工作原理是通过接收控制信号和位置反馈信号，进行信号放大并驱动电机，同时进行反馈校正，以实现精确的位置或速度控制。
伺服电机驱动器的工作原理
伺服电机驱动器的工作原理1.控制电路：控制电路是伺服电机驱动器的核心部分，它接收用户输入的指令信号并将其转换为适合电机操作的信号。
控制电路包括微处理器、数字信号处理器或专用控制芯片。
控制电路通常通过各种传感器获取反馈信号，以实时监测电机的转速和位置。
2.功率放大器：功率放大器是将控制电路生成的小信号变成足够大的电流或电压来驱动电机的设备。
它通常由功率晶体管、功率场效应晶体管或功率集成电路组成。
功率放大器的输出能力决定了伺服电机驱动器的最大输出功率。
3.反馈装置：反馈装置是伺服电机驱动器的重要组成部分，它用于监测电机的实际运行状态，并将反馈信号传输给控制电路进行处理。
最常用的反馈装置是编码器，它可以测量电机转子的位置，以便控制电路可以实时调整电机的运行速度和位置。
在工作过程中，伺服电机驱动器的工作原理如下：1.信号输入：用户通过输入设备（如按钮、开关或计算机）发送指令信号，指定所需的电机运行速度或位置。
2.控制信号处理：控制电路接收指令信号，并将其转换为合适的电路信号，以便驱动电机。
例如，控制电路可能会将指令信号转换为PWM（脉宽调制）信号。
3.反馈信号获取：反馈装置监测电机的实际运行状态，并将反馈信号传输给控制电路。
反馈装置通过编码器等传感器测量电机的位置和转速。
4.控制信号调整：控制电路将反馈信号与指令信号进行比较，并计算出调整电机运行的控制信号。
根据反馈信号和指令信号之间的差异，控制电路可以调整电机的速度和位置。
5.控制信号放大：控制电路的输出信号经过功率放大器进行放大，以获得足够的电流或电压来驱动电机。
6.电机驱动：放大后的控制信号通过功率放大器传递给电机，驱动电机按照指令信号和反馈信号的要求进行运动。
总的来说，伺服电机驱动器通过控制电路处理指令信号和反馈信号，然后通过功率放大器将控制信号传递给电机，从而精确地控制电机的转速和位置。
通过不断调整控制信号，驱动器可以实时监测和调整电机的运行状态，以满足用户的需求。
伺服电机驱动器调速原理
伺服电机驱动器调速原理伺服电机驱动器是一种常见的电机控制设备，广泛应用于工业自动化领域。
它的主要作用是通过控制电机的转速和转矩，实现精确的运动控制。
伺服电机驱动器调速原理可以简单概括为以下几个步骤：1. 反馈信号采集：伺服电机驱动器首先需要获取电机当前的运行状态，以便进行控制。
为了实现这一点，通常会在电机轴上安装编码器或传感器，用于实时测量电机的位置、速度和加速度等参数，并将这些信息反馈给驱动器。
2. 控制算法计算：基于反馈信号的实时数据，伺服电机驱动器会采用一种控制算法来计算电机的控制指令。
这个算法通常是PID（比例、积分、微分）控制算法，通过对比实际运行状态和期望运行状态之间的差异，来调整电机的输出。
3. 输出信号调节：计算出的控制指令将通过驱动器的电路系统进行调节，以产生适当的电流和电压信号，驱动电机的转动。
驱动器会根据控制指令的大小和方向，调整输出信号的频率和幅度，来控制电机的转速和转矩。
4. 反馈信号比较：驱动器将输出信号送入电机，并同时继续采集反馈信号。
这些反馈信号会与控制指令进行比较，以验证电机的实际运行状态是否达到了期望的状态。
如果有差异，则继续进行控制算法的计算和输出信号的调节，直到达到期望的运行状态。
通过这样的一系列步骤，伺服电机驱动器可以实现对电机的精确控制。
无论是需要实现高速运动、精确定位还是运动平稳，伺服电机驱动器都能根据实时的反馈信号，及时调整输出信号，使电机始终处于期望的状态。
伺服电机驱动器调速原理的核心在于反馈控制，通过不断的反馈和调节，实现对电机转速和转矩的精确控制。
这种原理的应用使得伺服电机驱动器成为工业自动化领域中不可或缺的控制设备。
它不仅提高了生产效率和产品质量，还为各种自动化设备的运行提供了可靠的动力支持。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
9
1.3.1 伺服放大器控制回路
位置控制处理流程 假设脉冲指令为1个脉冲，输入时动作为： ①偏差计数器成为+1 ②转变为1个脉冲对应的电压进入放大器 ③放大器产生SPWM波驱动马达旋转 ④编码器也相应旋转，发出1脉冲的震荡 ⑤1脉冲的震荡再次输入到偏差计数 器 中，从原来的指令+1减去1脉冲的震 荡，计数器值成为0 ⑥结果使DA转换输出0V到放大器， 放大器使马达停止 ⑦完成1脉冲的定位
交流伺服进阶课程
—MR-J3-A系列伺服放大器
1
主要内容
伺服放大器基本原理（主回路和控制回路） 伺服的作用 三菱伺服介绍（ 包括产品分类及软件的使用 ） AC 伺服在传送带上的应用————速度控制 AC 伺服在收放卷设备上的应用——转矩控制 AC伺服在机床设备上的应用————位置控制 伺服产品的安装维护及相关报警 绝对位置控制系统原理简介
1.3.1 伺服放大器控制回路
伺服放大器三种控制方式
1 转矩控制： 通过外部模拟量的输入或直接的地址的赋值来设定电机 轴对外的输出转矩的大小，主要应用于需要严格控制转 矩的场合。 ——电流环控制 2 速度控制： 通过模拟量的输入或脉冲的频率对转动速度的控制。 ——速度环控制 3 位置控制： 伺服中最常用的控制，位置控制模式一般是通过外部输入 的脉冲的频率来确定转动速度的大小，通过脉冲的个数来 确定转动的角度,所以一般应用于定位装置 。 ——三环控制 思考：三环中哪个环的响应性最快？
USB
USB B
与运动控制器的连接
MR-J3-B 只需一根线就可以连接所有伺服
ＳＳＣＮＥＴⅢ
24
3.3 伺服设置软件介绍
相关操作： 通讯设置
通过伺服设置软件可以修改转速和加减速时间常数。
22
3.3 伺服设置软件介绍
软件系统
编程
设置
选型
23
3.3 伺服设置软件介绍
设置软件 MR-Configurator setup221E 通讯连接
ＵＳＢ1.1 通用接口
MR-J3-A 和 B系列 更快的响应速度
USB USB mini-B
实时数据采集提高了20倍以上
2
1.1 AC伺服原理
构成伺服机构的元件叫伺服元件。由驱动放大器（AC放大器）， 驱动电机（AC伺服驱动电机）和检测器组成。
3
1.2.1 伺服放大器主回路
4
1.2.1 伺服放大器主回路 a 整流回路：
将交流转变成直流，可分为单相和三相整流桥。 平滑电容：对整流电源进行平滑，减少其脉动成分。 c再生制动： 所谓再生制动就是指马达的实际转速高于指令速度时,产 生能量回馈的现象。 再生制动回路就是用来消耗这些回馈能源的装置。
10
1.3.1 伺服放大器控制回路
速度控制处理流程 ① 模拟量形式的速度指令进入速度 运算器，使电机开始运行 ② 电机运行后使用编码器旋转，发出 脉冲反馈 ③ 脉冲反馈经过FV转化为相应的模拟 量进入伺服驱动器 ④ 反馈值与给定值相比较，如果有偏 差通过电流环输出控制电流使用其 差值改为零
11
14
3.1 三菱伺服产品介绍
• MR-J3交流伺服系统 丰富的产品线
15
3.1 三菱伺服产品介绍
•
MR-J3系列放大器型号构成
MR-J3-□□□-□
RJ004 兼容直线伺服电机 RJ006 兼容全闭环系统 无 单相/3相200-230VAC 1 单相100-120VAC 4 三相400VAC A 通用脉冲串接口 B 兼容SSCNET III，高速串行总线 T CC LINK连接内置定位控制
6
1.2.2 伺服电机
•
转矩特性
三菱伺服电机属于永磁同步电机。 伺服电机的输出转矩与电流成正比 其从低速到高速都可以以恒定转矩运转
思考：伺服电机与普通三相异步电机的区别？
连续运转区域
瞬时运转区域
7
1.2.2 伺服电机
•
编码器种类和结构
8
1.3.1 伺服放大器控制回路
•
伺服控制回路
电流环
位置环
速度环
放大器容量（如10为100w）
16
3.1 三菱伺服产品介绍
• MR-J3系列伺服电机型号构成
H□-□P
□□□□□
无 标准轴 K 带键槽
D 带D型槽 无 无油封 J 油封 无 无电磁制动 B 电磁制动 电机额定转速（r/min） 额定输出容量（kw） HC-MP 超低惯量，小容量 HC-KP 低惯量，小容量 HC-SP 中惯量，中容量 HC-RP 超低惯量，中容量 HC-LP 低惯量，中大容量 HC-UP 扁平型，中容量
5
1.2.1 伺服放大器主回路
按照再生制动回路的种类，可以分为： （1）小容量（0.4kw以下）————————电容再生方式 （2) 中容量（0.4kw至11kw）———————电阻再生制动方式 其中又可分为：内置电阻方式 外接电阻方式 外接制动单元方式 （3）大容量（11kw以上）————————电源再生方式 d 逆变回路： 生成适合马达转速的频率、适合负载转矩大小的电流，驱动马达。 逆变模块采用IGBT开关元件。 e 动态制动器： 具有在基极断路时，在伺服马达端子间加上适当的电阻器进行短路消 耗旋转能，使之迅速停转的功能。
17
3.2 选件
•
其他选件： 线缆，接头，再生制动选件，电池单元，功率改善电抗器， EMC滤波器，抗干扰产品。
18
伺服放大器各部分构造
19
伺服放大器输入电源电路
20
显示和操作
21
实验
试运行——点动 通过试运行模式中的点动运行确认电机是否可以正常动作 操作方法：
按住up和down键可使伺服电机旋转 松开，电机停止。
12
1.3.1 伺服放大器控制回路
变频器与伺服放大器在主回路与控制回路上的区别：
由变频器变更为伺服时，需考虑： （1） 机械的刚性 （2）换算到电机轴的负载惯量 （3）电机轴的振动 （4）减速机构的打滑
13
