钻孔灌注桩结构设计及配筋计算
钻孔灌注桩设计说明
钻孔灌注桩设计说明
一、引言
钻孔灌注桩是一种常用的基础工程方法，适用于各种土层和岩石地质条件下的建筑物和结构物的基础设计和施工。
本文将针对钻孔灌注桩的设计进行详细的说明，包括设计原理、设计参数、施工步骤等。
二、钻孔灌注桩的设计原理
钻孔灌注桩的设计原理基于以下几个关键要素：
1. 地质条件分析：在进行钻孔灌注桩设计前，必须对工地地质条件进行详细分析。
地质条件将直接影响到桩的直径、深度以及选用的灌注材料。
2. 荷载要求：根据工程所承受的荷载要求，确定钻孔灌注桩的设计荷载。
设计荷载将决定桩的数量、尺寸和间距。
3. 材料选择：选择适合于钻孔灌注桩的灌注材料。
常用的灌注材料包括混凝土、钢筋、砾石等。
4. 桩身设计：根据设计荷载和材料强度，计算出钻孔灌注桩的尺寸和长度。
设计中要考虑桩的承载能力、抗拔能力和抗剪能力。
三、钻孔灌注桩的设计参数
在进行钻孔灌注桩设计时，需要确定以下设计参数：
1. 桩的直径：桩的直径一般根据设计荷载和地质条件来确定。
直径的选择要保证桩的承载力和稳定性。
2. 桩的长度：桩的长度是根据设计荷载和土壤承载力计算得出的。
长度的选择必须保证桩在土壤中的有效承载。
3. 桩的间距：桩的间距需要根据桩的直径和工程荷载来确定。
间距过大会导致桩之间的承载能力减小，间距过小则浪费资源和材料。
四、钻孔灌注桩的施工步骤
钻孔灌注桩的施工步骤一般包括以下几个阶段：
1. 预处理：对工地进行清理，并确定桩位。
清除土壤中的杂质和不稳定层，确保桩身与土壤之间的良好接触。

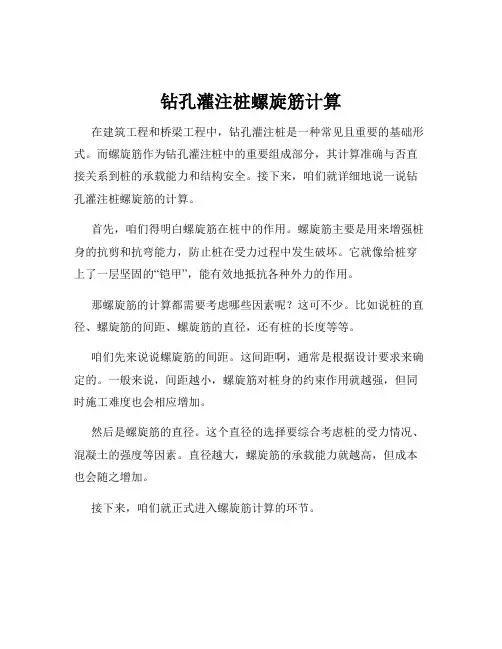

钻孔灌注桩螺旋筋计算
钻孔灌注桩螺旋筋计算在建筑工程和桥梁工程中，钻孔灌注桩是一种常见且重要的基础形式。
而螺旋筋作为钻孔灌注桩中的重要组成部分，其计算准确与否直接关系到桩的承载能力和结构安全。
接下来，咱们就详细地说一说钻孔灌注桩螺旋筋的计算。
首先，咱们得明白螺旋筋在桩中的作用。
螺旋筋主要是用来增强桩身的抗剪和抗弯能力，防止桩在受力过程中发生破坏。
它就像给桩穿上了一层坚固的“铠甲”，能有效地抵抗各种外力的作用。
那螺旋筋的计算都需要考虑哪些因素呢？这可不少。
比如说桩的直径、螺旋筋的间距、螺旋筋的直径，还有桩的长度等等。
咱们先来说说螺旋筋的间距。
这间距啊，通常是根据设计要求来确定的。
一般来说，间距越小，螺旋筋对桩身的约束作用就越强，但同时施工难度也会相应增加。
然后是螺旋筋的直径。
这个直径的选择要综合考虑桩的受力情况、混凝土的强度等因素。
直径越大，螺旋筋的承载能力就越高，但成本也会随之增加。
接下来，咱们就正式进入螺旋筋计算的环节。
螺旋筋的长度计算是一个比较关键的部分。
我们可以把螺旋筋想象成是沿着桩身缠绕的一根弹簧。
为了计算它的长度，我们可以使用下面这个公式：L ＝√（πD）²＋ S²×n其中，L 表示螺旋筋的长度，D 表示桩的直径，S 表示螺旋筋的间距，n 表示螺旋筋的圈数。
这里的圈数 n 可以通过桩的长度除以间距来计算。
比如说，有一个桩的直径是 1 米，螺旋筋的间距是 02 米，桩的长度是 10 米。
那先算出圈数 n ＝ 10÷02 ＝ 50 圈。
然后代入公式，假设π取 314，L ＝√（314×1）²＋02²×50 ≈ 16328 米。
计算出了螺旋筋的长度，咱们还得算出它的重量。
这就需要知道螺旋筋所用钢筋的密度。
一般来说，钢筋的密度大约是 7850 千克/立方米。
螺旋筋的重量＝螺旋筋的长度×螺旋筋的截面积×钢筋的密度螺旋筋的截面积可以通过圆的面积公式计算，即 A ＝π（d/2）²，其中 d 是螺旋筋的直径。

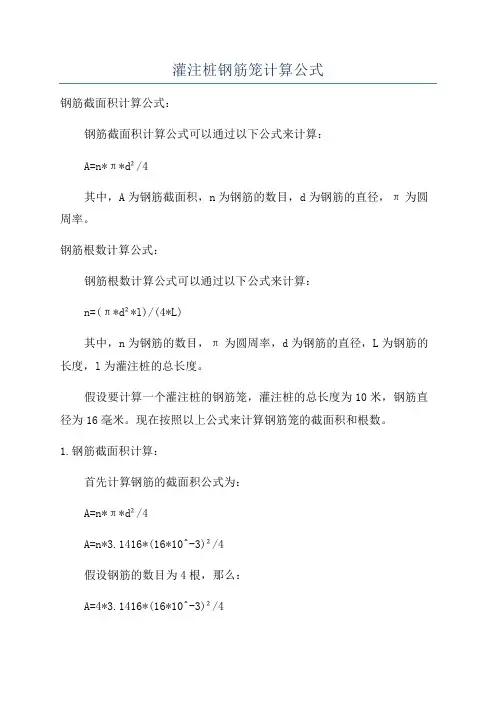

灌注桩钢筋笼计算公式
灌注桩钢筋笼计算公式
钢筋截面积计算公式：
钢筋截面积计算公式可以通过以下公式来计算：
A=n*π*d²/4
其中，A为钢筋截面积，n为钢筋的数目，d为钢筋的直径，π为圆周率。
钢筋根数计算公式：
钢筋根数计算公式可以通过以下公式来计算：
n=(π*d²*l)/(4*L)
其中，n为钢筋的数目，π为圆周率，d为钢筋的直径，L为钢筋的长度，l为灌注桩的总长度。
假设要计算一个灌注桩的钢筋笼，灌注桩的总长度为10米，钢筋直径为16毫米。
现在按照以上公式来计算钢筋笼的截面积和根数。
1.钢筋截面积计算：
首先计算钢筋的截面积公式为：
A=n*π*d²/4
A=n*3.1416*(16*10^-3)²/4
假设钢筋的数目为4根，那么：
A=4*3.1416*(16*10^-3)²/4
A=0.0807平方米
2.钢筋根数计算：
接下来计算钢筋的根数公式为：
n=(π*d²*l)/(4*L)
n=(3.1416*(16*10^-3)²*10)/(4*10)
n=0.0807根
综上所述，根据灌注桩的总长度和钢筋直径，可以计算出钢筋笼的截面积为0.0807平方米，根数为0.0807根。
需要注意的是，以上公式仅适用于理想情况下的计算，实际工程中还需要考虑其他因素，如灌注桩的荷载、深度、土壤条件等。
因此，在实际应用中，建议根据具体的工程要求和实际情况进行综合计算和设计。

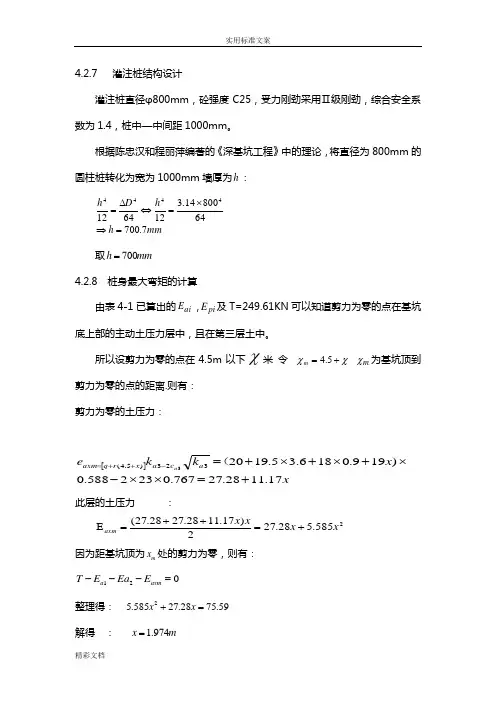

灌注桩结构设计
4.2.7 灌注桩结构设计灌注桩直径φ800mm ，砼强度C25，受力刚劲采用Ⅱ级刚劲，综合安全系数为1.4，桩中—中间距1000mm 。
根据陈忠汉和程丽萍编著的《深基坑工程》中的理论，将直径为800mm 的圆柱桩转化为宽为1000mm 墙厚为h ：mmh h D h 7.7006480014.31264124444=⇒⨯=⇔=∆ 取mm h 700=4.2.8 桩身最大弯矩的计算由表4-1已算出的ai E ，pi E 及T=249.61KN 可以知道剪力为零的点在基坑底上部的主动土压力层中，且在第三层土中。
所以设剪力为零的点在4.5m 以下χ米 令χχ+=5.4m m χ为基坑顶到剪力为零的点的距离.则有：剪力为零的土压力：[]x x k k e a c a x r q axm a 17.1128.27767.0232588.0)199.0186.35.1920323)5.4(3+=⨯⨯-⨯+⨯+⨯+=-++=（ 此层的土压力 ：2585.528.272)17.1128.2728.27(x x x x axm +=++=E 因为距基坑顶为m x 处的剪力为零，则有：120a axm T E Ea E ---=整理得： 59.7528.27585.52=+x x解得 ： m x 974.1=由于最大弯矩点就是剪力为零的点，即m x ，所以474.6974.15.4=+=m x最大弯矩可表示为：11223max t a a axm M T y E y E y E y =⨯-⨯-⨯-⨯将数据代入解得：m KN M .67.373max =4.2.9 桩身的配筋计算则此桩的配筋可转化为截面为mm mm h b 7001000⨯=⨯的矩形截面梁进行配筋。
所以有：环境类别为二级，砼强度C25，钢筋采用HRB335的Ⅱ级钢筋。
由环境类别为二级，砼强度C25此梁的最小保护层厚度为50mm 则有： mm h 650507000=-=有砼及钢筋的等级查表可得，211.9/c f N mm = 2300/y f N mm = 21.27/t f N mm = 1 1.0α= 10.8β= 0.55b ξ=c f --混凝土轴心抗压强度设计值y f --钢筋强度设计值t f --混凝土轴心抗拉强度设计值1α--受压区混凝土矩形应力图的应力值与混凝土轴心抗压强度设计值的比值1β--矩形应力图受压区高度与中和轴高度的比值11αβ--统称为等效矩形应力图系数b ξ--相对界限受压区高度求计算系数：074.065010009.111067.37326201=⨯⨯⨯==bh f c Ms αα 55.0077.0074.0211211=<=⨯--=--=b s ξαξ 可以962.02211==-+ss αγ故 261992650962.03001067.3730mm h f M s s y =⨯⨯⨯==A γ， 所以选用6φ22 22281mm s =A（2）桩身箍筋配筋按构造要求取：梁中箍筋最大间距Smax=250mm.。

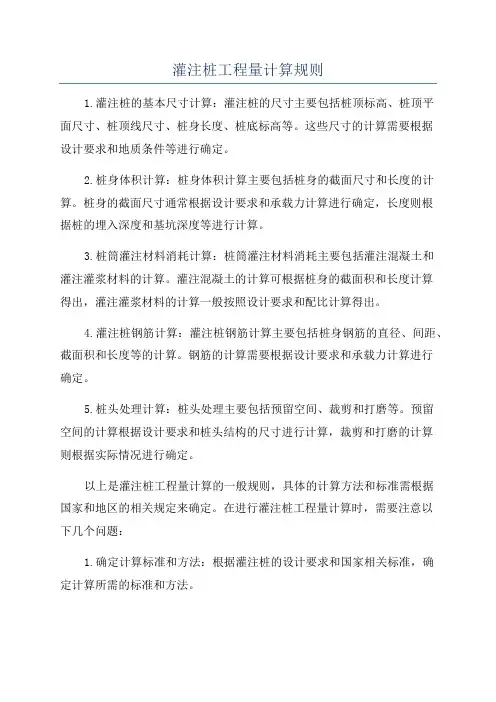

灌注桩工程量计算规则
灌注桩工程量计算规则1.灌注桩的基本尺寸计算：灌注桩的尺寸主要包括桩顶标高、桩顶平面尺寸、桩顶线尺寸、桩身长度、桩底标高等。
这些尺寸的计算需要根据设计要求和地质条件等进行确定。
2.桩身体积计算：桩身体积计算主要包括桩身的截面尺寸和长度的计算。
桩身的截面尺寸通常根据设计要求和承载力计算进行确定，长度则根据桩的埋入深度和基坑深度等进行计算。
3.桩筒灌注材料消耗计算：桩筒灌注材料消耗主要包括灌注混凝土和灌注灌浆材料的计算。
灌注混凝土的计算可根据桩身的截面积和长度计算得出，灌注灌浆材料的计算一般按照设计要求和配比计算得出。
4.灌注桩钢筋计算：灌注桩钢筋计算主要包括桩身钢筋的直径、间距、截面积和长度等的计算。
钢筋的计算需要根据设计要求和承载力计算进行确定。
5.桩头处理计算：桩头处理主要包括预留空间、裁剪和打磨等。
预留空间的计算根据设计要求和桩头结构的尺寸进行计算，裁剪和打磨的计算则根据实际情况进行确定。
以上是灌注桩工程量计算的一般规则，具体的计算方法和标准需根据国家和地区的相关规定来确定。
在进行灌注桩工程量计算时，需要注意以下几个问题：1.确定计算标准和方法：根据灌注桩的设计要求和国家相关标准，确定计算所需的标准和方法。
2.准确测量尺寸：对于灌注桩工程量计算，需要准确测量灌注桩的尺寸和长度等参数。
3.校验计算结果：对于计算得到的灌注桩工程量，需要进行校验，检查计算是否正确。
4.考虑浪费损耗：在进行灌注桩工程量计算时，需要考虑到浪费和损耗，以便合理安排材料和资源。
5.与设计单位协调：在进行灌注桩工程量计算时，需要与设计单位进行协调，确保计算结果符合设计要求。
总之，灌注桩工程量计算是灌注桩工程管理的重要内容，准确计算灌注桩工程量可以为工程的顺利进行提供保障。
以上介绍的规则是进行灌注桩工程量计算的一般原则，具体计算方法和标准需根据实际情况和相关规定来确定。
灌注桩配筋有哪些规定
参考资料：桩基施工
桩基施工，是指对建筑物基础施工过程。桩基由桩和桩承台组成。桩基施工方法有：锤击法、振 动法、压入法和射水法。
参考资料：人工挖孔灌注桩
人工挖孔灌注桩，是指采用人工挖土成孔，然后安放钢筋笼，灌注混凝土成桩。人工挖孔灌注桩 成孔方法简单，单桩承载力高，施工时无振动、无噪声，施工设备简单，可同时开挖多根桩以节 省工期。 人工挖孔灌注桩可直接观察土层变化情况，便于清孔和检查孔底及孔壁，施工质量可靠。但其劳 动条件差，劳动力消耗大。其应用较为广泛。
方法/步骤
2配筋长度:
1)端承型桩和位于坡地、岸边的基桩 应沿桩身等戴面或变截面通长配筋:
2)摩擦型灌注桩配筋长度不应小于 2/3桩长;当受水平荷载时，配筋长宜 小于4.0/a (a为桩的水平变形系数);
方法/步骤
3)对于受地震作用的基桩，桩身配筋 长度应军计可稳定层的深度不应小于 本规范第34.60的觉化度应穿过可液 化主层和收码土层，进人
谢谢观看
灌注桩配筋有哪些规定
参考资料：钻孔灌注桩
钻孔灌注桩是指在工程现场通过机械钻孔、钢管挤土或人力挖掘等手段在地基土中形成桩孔，并 在其内放置钢筋笼、灌注混凝土而做成的桩，依照成孔方法不同，灌注桩又可分为沉管灌注桩、 钻孔灌注桩和挖孔灌注桩等几类。
内容介绍
灌注桩配筋有哪些规定
方法/步骤
1配筋率:当桩身直径为300~ 2000mm 时，正截面配筋率可取0. 65%~1小直 径桩取高值);对受荷载特别大的桩、 抗拔桩和嵌岩端承桩应根据计算确定 践率，并不应小于上述规定值。
参考资料：钻孔灌注桩钢筋笼快速定位施工工法
《钻孔灌注桩钢筋笼快速定位施工工法》是湖南省机械化施工有限公司完成的建筑类施工工法。 完成人是董道炎、邱行、陈刚、肖聪、何源。该工法适用于空桩部分≥2米、或钢筋笼位于泥浆 面以下的灌注桩。 《钻孔灌注桩钢筋笼快速定位施工工法》主要特点是：制作简单；节约时间；操作简便；提高质 量；成本低廉；环保节约。 2020年9月2日，《钻孔灌注桩钢筋笼快速定位施工工法》被湖南省住房和城乡建设厅评定为湖南 省2019年度工程建设省级工法。
钻孔灌注桩钢筋计算书
钻孔灌注桩钢筋计算书一、引言钻孔灌注桩是一种在建筑、桥梁、道路等工程中广泛应用的基桩类型。
其通过机械钻孔，在地下形成圆形或方形等特定形状的孔，然后放置钢筋笼，灌入混凝土，形成基桩。
本计算书主要针对钻孔灌注桩的钢筋用量进行计算。
二、计算依据本计算书依据以下规范和标准进行计算：1、《混凝土结构设计规范》（GB-2010）2、《建筑地基基础设计规范》（GB-2011）3、《建筑桩基技术规范》（JGJ94-2008）三、钢筋用量计算1、钢筋笼长度计算钢筋笼长度 =桩长 +钢筋笼锚固长度2、主筋用量计算主筋用量 = （钢筋笼长度×主筋直径×主筋密度）/（主筋截面积×桩数×损耗率）3、箍筋用量计算箍筋用量 = （钢筋笼长度×箍筋间距×箍筋密度）/（箍筋截面积×桩数×损耗率）4、加强筋用量计算加强筋用量 = （加强筋直径×加强筋密度）/（加强筋截面积×桩数×损耗率）四、参数选择1、钢筋笼锚固长度：根据规范和工程实际情况确定。
2、主筋直径：根据设计要求确定。
3、箍筋间距：根据设计要求确定。
4、加强筋直径：根据设计要求确定。
5、钢筋密度：根据《混凝土结构设计规范》确定。
6、损耗率：根据工程实际情况确定。
7、桩数：根据工程实际情况确定。
8、桩长：根据地质勘察报告和设计要求确定。
五、结论通过以上计算，我们可以得出钻孔灌注桩的钢筋用量。
在实际工程中，还需要考虑其他因素，如钢筋连接方式、施工工艺等，因此，本计算书仅为参考依据。
在具体工程中，应结合实际情况进行计算和调整。
钻孔灌注桩钢筋计算标题：整式的乘法单元测试试卷一、试卷概述本试卷旨在检验学生对于整式乘法的理解和掌握情况。
整式乘法是数学基础运算的重要部分，对于后续的学习有着至关重要的影响。
本试卷包含选择题、填空题、计算题等多种题型，力求全面考察学生的知识掌握程度。
钻孔灌注桩设计步骤
钻孔灌注桩设计步骤钻孔灌注桩是一种在工程建设中广泛应用的基础形式，其设计过程需要综合考虑多种因素，以确保桩基础的安全性、稳定性和经济性。
以下将详细介绍钻孔灌注桩的设计步骤。
一、工程地质勘察在进行钻孔灌注桩设计之前，首先要对工程所在地的地质情况进行详细的勘察。
这包括收集地层的分布、土层的物理力学性质、地下水位等信息。
通过地质勘察报告，了解地层的承载力、侧摩阻力、桩端阻力等参数，为后续的设计计算提供基础数据。
二、确定桩的类型和尺寸1、桩型选择根据工程的具体要求和地质条件，选择合适的桩型。
常见的桩型有摩擦桩和端承桩。
摩擦桩主要依靠桩身与土层之间的摩擦力来承载上部荷载，而端承桩则主要依靠桩端的承载力。
2、桩径确定桩径的选择通常要考虑上部结构的荷载大小、施工条件和经济因素等。
一般来说，桩径越大，桩的承载能力越高，但施工成本也相应增加。
在确定桩径时，需要进行技术经济比较，选择最优的方案。
3、桩长确定桩长的确定要综合考虑地质条件、桩端持力层的位置和上部结构的荷载等因素。
桩端应嵌入稳定的持力层一定深度，以保证桩的承载力。
同时，桩长也不能过长，以免造成不必要的浪费。
三、单桩承载力计算1、计算桩侧摩阻力根据土层的性质和桩身与土层的接触情况，计算桩侧摩阻力。
一般采用经验公式或现场试验数据来确定不同土层的侧摩阻力值。
2、计算桩端阻力桩端阻力的计算取决于桩端持力层的性质和桩端进入持力层的深度。
同样可以采用经验公式或现场试验来确定桩端阻力值。
3、确定单桩竖向承载力综合考虑桩侧摩阻力和桩端阻力，确定单桩的竖向承载力。
通常采用规范推荐的方法进行计算，并根据实际情况进行适当的修正。
四、桩身结构设计1、配筋设计根据桩所承受的弯矩、剪力等内力，进行桩身的配筋设计。
钢筋的布置应满足规范的要求，保证桩身的强度和变形能力。
2、混凝土强度等级选择根据桩的受力情况和环境条件，选择合适的混凝土强度等级。
一般来说，灌注桩的混凝土强度等级不宜低于 C25。
钻孔灌注桩 怎么计算钢筋笼长,砼用量。
钻孔灌注桩怎么计算钢筋笼长，砼用量。
有效桩长，实际桩长什么区别怎么计算？？
试桩笼长=孔深+锚固长度+加上焊接总长度+接头错开的长度
试桩不考虑桩顶标高：钢筋笼直接到地面。
锚固：70。
抗压还是抗拔？总不能露出桩头吧！（一般不考虑了）
焊接总长：单面焊接10D, 3节笼就是乘3。
接头错开的长度：钢筋焊接接头连接区段的长度为35d(d为纵向受力钢筋的较大直径)且不小于500mm。
参见混凝土结构设计规范(GB50010-2002)第九章9.4 钢筋的连接。
那就最少加上50CM，具体看钢筋直径。
砼用量：这个一般按照充盈系数1.15算。
得看桩直径多少，比如直径800。
（0.4*0.4*3.14159*1.15）每米的用量。
试桩一般加上2米的超灌方量，为了把浮浆弄干净。
保证桩头的质量，要知道桩头5倍直径区域的应力可是很大的。
有效桩长：严格的讲：是对桩顶荷载和桩顶沉降有无贡献的角度来定义的，超过有效桩长部分的桩体并不是不承受轴力而是曾长的桩体在定量的桩顶荷载下，对减小桩顶沉降量的效果来说无贡献，这就是合理设计桩基的桩长问题。
是随着作用的桩顶荷载或桩顶沉降变化而变化的，是一个动态值。
很多人认为就是：设计桩底标高与设计桩顶标高的差值，其实不是很准确。
实际桩长很多时候也叫施工桩长：有的要计算超灌部分，有的直接用孔深或入土深度代替施工桩长和委托方结算。
建筑桩基灌注桩的配筋要求
建筑桩基灌注桩的配筋要求建筑桩基是建筑物承重的重要基础结构，而灌注桩是其中一种常见的桩基形式。
灌注桩的配筋是其承载力和抗震性能的关键之一，因此其配筋需求十分重要。
本文将对灌注桩配筋的一般要求进行介绍。
一、灌注桩的基础知识灌注桩又称混凝土灌注桩，是将混凝土通过钻孔机沿孔壁灌注堆积而成的承载桩。
灌注桩原料成本低、施工便捷、可在复杂地层条件下施工，因此被广泛使用。
其主要分为斜井式灌注桩和直井式灌注桩两类。
斜井式灌注桩是一种通过斜孔钻机将混凝土沿着倾斜的孔壁灌注而成的桩。
斜井式灌注桩的优点在于可以在较小的工地内灌注较大直径的灌注桩，但施工过程较为复杂。
直井式灌注桩则是通过钻孔机沿竖直孔壁灌注混凝土而成的桩，其施工相对简单，但其灌注桩的直径较小。
由于灌注桩在基础中承担的是垂直载荷，因此灌注桩的配筋需求与其他承载桩比较相似。
灌注桩配筋的一般要求主要有以下几点。
二、灌注桩的主筋与箍筋主筋是指对于钢筋混凝土桩来说，能承受主要荷载的钢筋。
在灌注桩中，由于其自重相对较小，主筋需求相对较小，需根据桩的直径和荷载计算所需的主筋量。
灌注桩的箍筋可在定位后加固。
在灌注桩的配筋设计中，箍筋的数量和直径应根据灌注桩的直径和孔深确定。
一般情况下，箍筋应在灌注桩的两端，且为环向均匀分布的结构钢筋。
箍筋的作用是增强灌注桩的抗压能力，并限制灌注桩在施工运输和装配过程中的纵向变形。
三、灌注桩的钢筋布置在灌注桩的设计中，钢筋的布置方式是非常重要的。
通常情况下，钢筋的布置应遵循以下两个基本原则。
1、钢筋应优先布置在桩受力的最大截面。
2、钢筋应在灌注桩内均匀分布。
当灌注桩受到纵向载荷时，由于桩侧土侧摩擦力难以通过弯矩传递到桩柱下面，因此第一节离开桩顶的两个截面处的弯矩较大。
在这些位置上，需要钢筋的支撑，以保证灌注桩的强度和稳定性。
在灌注桩的沉降设计中，钢筋的布置也有必要。
当灌注桩受到侧向载荷时，会产生路基沉降，从而导致灌注桩与桩基的相互作用受到影响。
钻孔灌注桩工程量计算
钻孔灌注桩工程量计算钻孔灌注桩工程量计算是构筑物基础施工中一个重要的环节。
准确地计算工程量能够帮助工程师合理安排施工进度，控制工程成本，并确保施工质量。
本文将介绍钻孔灌注桩工程量计算的基本步骤和计算方法。
钻孔灌注桩是一种常用的基础工程技术，适用于各种土层条件。
它是通过在地面上或者水中先钻孔，然后在孔内灌注混凝土，最终形成一个承载力强、稳定可靠的基础结构。
钻孔灌注桩的施工工程量主要包括孔的数量、孔的直径和深度、以及混凝土的用量等。
首先，计算钻孔的数量。
钻孔的数量取决于设计方案和工程需求。
一般来说，设计方案会明确规定每个钻孔的位置和数量。
施工人员可以根据设计方案中的钻孔坐标进行勘测，然后根据勘测结果计算出钻孔的数量。
其次，计算钻孔的直径和深度。
钻孔的直径和深度是根据设计要求确定的。
钻孔的直径通常根据地质条件和承载力要求确定，一般为200毫米到1000毫米。
而钻孔的深度则需要根据设计要求的桩顶标高和地质条件来确定。
钻孔的直径和深度决定了桩的承载力和稳定性。
最后，计算混凝土的用量。
混凝土的用量主要取决于钻孔的直径、深度和设计方案。
一般来说，混凝土的用量等于钻孔的体积。
计算方法可以按照以下步骤进行：1. 计算每个钻孔的体积。
钻孔的体积等于钻孔截面面积乘以钻孔深度。
钻孔截面的形状可以是圆形、方形或其他形状，根据钻孔的设计要求来确定。
2. 将每个钻孔的体积相加，得到总的混凝土用量。
需要注意的是，在计算混凝土用量时，还应考虑到损耗因素。
混凝土在施工过程中会有一定程度的损耗，因此需要在计算结果上增加一定的安全系数，以确保施工过程中充分供应混凝土，并满足设计要求。
综上所述，钻孔灌注桩工程量计算是一个基础工程施工中必不可少的环节。
通过准确计算钻孔的数量、直径和深度，以及混凝土的用量，能够帮助工程师合理安排施工进度，控制工程成本，并确保施工质量。
同时，在计算过程中需考虑损耗因素，并增加适当的安全系数。
只有通过合理的工程量计算，才能保证钻孔灌注桩工程的顺利进行。
钻孔灌注桩初灌量计算书
钻孔灌注桩初灌量计算书钻孔灌注桩是现代土木工程中广泛应用的一种基础形式。
其通过在地基中形成桩孔，并在其中填入钢筋笼和混凝土，从而对地基起到加固和稳定的作用。
在钻孔灌注桩的施工过程中，初灌量的计算是确保桩基质量的关键环节。
本文将详细介绍钻孔灌注桩初灌量的计算方法及注意事项。
钻孔灌注桩的初灌量是指第一次向桩孔中灌注混凝土的量。
初灌量的大小直接影响到桩孔的填满程度和桩体的质量。
如果初灌量不足，桩孔可能无法完全被填满，导致桩体强度和承载能力下降。
因此，准确的初灌量计算对于保证桩基质量至关重要。
钻孔灌注桩初灌量的计算公式如下：Q = πr²hC。
其中，Q为初灌量（m³），r为桩孔半径（m），h为桩孔深度（m），C为混凝土的比重（一般取4t/m³）。
根据施工图纸和地质报告，可以获取桩孔半径和深度等信息，再结合混凝土的比重，即可计算出初灌量。
在计算初灌量时，应考虑地质条件、桩身设计等因素，确保计算的准确性。
初灌量应适当富余，以防止因混凝土收缩导致的桩顶下降。
但富余量不宜过大，以免造成浪费。
在灌注过程中，应严格控制混凝土的搅拌质量和坍落度，确保混凝土的充填性能。
在灌注完毕后，应进行桩顶标高测量，确保桩顶标高符合设计要求。
如不符，应进行补灌或凿除处理。
钻孔灌注桩初灌量的计算是确保桩基质量的关键环节。
通过本文的介绍，希望能使读者对钻孔灌注桩初灌量的计算方法及注意事项有更深入的了解。
在实际施工过程中，应结合具体情况进行综合考虑和处理，以确保桩基工程的顺利进行和质量要求的达成。
在建筑行业中，钻孔灌注桩是一种常见的地基处理方法。
这种技术以其卓越的承载能力和适应性在各种工程项目中得到广泛应用。
然而，对于工程师和建筑师来说，准确计算钻孔灌注桩的钢筋用量是一个关键问题。
本文将探讨如何进行钻孔灌注桩钢筋算量。
钻孔灌注桩是通过钻孔设备在土中钻孔，然后在孔中灌入混凝土，制成桩基。
这种桩基具有施工方便、承载力高、对周围环境影响小等优点。
钻孔灌注桩工程施工组织设计钻孔灌注桩基础施工
钻孔灌注桩工程施工组织设计钻孔灌注桩基础施工XX投资有限公司综艺金融港项目钻孔灌注桩工程施工组织设计批准：审核：编写：XX工程有限公司二0XX年七月目录1、工程概况2、工程质量、工期、安全、文明管理目标3、施工方案4、资源配置计划5、施工进度计划及工期保证措施6、质量保证组织机构及主要职责7、安全生产保证措施8、工程竣工验收及资料收集1 工程概况1.1 工程简介：南通综艺投资有限公司综艺金融港项目钻孔灌注桩工程位于南通市通州区金沙镇世纪大道西侧，星源大厦南侧。
由南通综艺投资有限公司开发，本工程地下室部分采用钻孔灌注桩，商住楼部分采用桩端后压浆钻孔灌注桩，由南通市建筑设计研究院有限公司设计。
1.2 工程地质：详见江苏省地质工程勘察院提供的南通市通州区金融街工程项目岩土工程勘察报告（地质报告编号：NT*****）。
1.3 桩基工程设计参数: 本工程±0.000相当于85国家高程4.950m。
商品混凝土等级为C35（水下）。
1、地下室部分桩径均为φ600mm，工程桩抗压桩桩长21.0m，单桩抗压承载力特征值1100KN，试桩桩长30.0m，单桩抗压承载力特征值1375KN；工程桩抗拔桩桩长21.0-21.5m，单桩抗压承载力特征值1100KN，单桩抗拔承载力特征值690KN，试桩桩长30.0m，单桩抗拔承载力特征值910KN。
2、商住楼部分桩径为φ700mm，桩长19.4m、21.0m，采用桩端后压浆施工工艺，单桩抗压承载力特征值2050KN，压浆材料为PO42.5级硅酸盐水泥。
3、商品混凝土等级为C35，钢筋的保护层为50mm。
1.4 施工组织设计编制依据：1.4.1业主相关图纸及地质情况。
1.4.2《中华人民共和国工程建设标准强制性条文》（房屋建筑部分）。
1.4.3《建筑桩基技术规范》（JGJ94-2008）。
1.4.4《江苏省结构构件通用图集》（苏G9701）1.4.5《建筑工程施工质量验收统一标准》（GB*****-2002）。
灌注桩桩身构造配筋计算原始表格_按国家规范
浙江省图集-钻孔灌注
一、高层建筑 桩基安全等级为一级（A1）时桩身配筋构造要求计算表
原图集注：桩顶5D范围内箍筋加密，间距为150mm。
二、高层建筑 桩基安全等级为二级（A2）时桩身配筋构造要求计算表
原图集注：桩顶5D范围内箍筋加密，间距为150mm。
备注：1）本表格按照浙江省标准图集《2004浙G23钻孔灌注桩》第11页“配筋表（一）”编制；该图集解2）本表采用的原图集中“安全等级”，应为对应旧的桩基规范，现应理解为对应甲级、乙级基础
三、多层建筑 桩基安全等级为一级（B1）时桩身配筋构造要求计算表
孔灌注桩配筋表
配筋表（一）”编制；该图集解释为本表适应于高层建筑。
现应理解为对应甲级、乙级基础设计等级。
钻孔灌注桩钢筋计算书
钻孔灌注桩钢筋计算书钻孔灌注桩是一种在工程建设中广泛应用的基础形式，其钢筋的配置对于桩的承载能力和稳定性起着至关重要的作用。
因此，准确计算钻孔灌注桩的钢筋用量是确保工程质量和成本控制的关键环节。
一、工程概况本次计算所涉及的钻孔灌注桩位于_____工程，桩的设计直径为_____m，桩长为_____m，混凝土强度等级为_____。
二、钢筋配置要求根据设计图纸，桩身主筋采用_____规格的钢筋，箍筋采用_____规格的钢筋，加强筋采用_____规格的钢筋。
主筋沿圆周均匀布置，箍筋间距为_____mm，加强筋每隔_____m 设置一道。
三、计算依据1、《混凝土结构设计规范》（GB 50010-2010）2、《建筑桩基技术规范》（JGJ 94-2008）四、桩身主筋计算1、主筋的长度主筋的长度等于桩长加上锚固长度。
锚固长度根据规范要求取值。
假设桩长为 L，锚固长度为 La，则主筋长度＝ L ＋ La。
根据桩的直径和主筋的布置方式，计算主筋的数量。
假设桩的圆周周长为 C，主筋间距为 s，则主筋数量＝ C ／ s ，并向上取整。
3、主筋的重量主筋的重量＝主筋长度×主筋数量×钢筋单位重量。
钢筋单位重量可以根据钢筋规格从相关手册中查得。
五、箍筋计算1、箍筋的长度箍筋采用螺旋箍形式，其长度可以通过以下公式计算：L1 ＝√（πD)＾2 ＋ s^2 ，其中 D 为桩的直径，s 为箍筋间距。
2、箍筋的数量箍筋数量＝（桩长加密区长度）／箍筋间距＋加密区箍筋数量。
加密区长度和箍筋数量根据设计要求确定。
3、箍筋的重量箍筋重量＝箍筋长度×箍筋数量×钢筋单位重量六、加强筋计算1、加强筋的长度加强筋的长度为桩的周长加上搭接长度。
加强筋数量＝桩长／加强筋间距，并向上取整。
3、加强筋的重量加强筋重量＝加强筋长度×加强筋数量×钢筋单位重量七、总钢筋重量将桩身主筋、箍筋和加强筋的重量相加，即可得到钻孔灌注桩的总钢筋重量。
灌注桩配筋计算(基坑围护桩-根据基坑工程设计规范)
灌注桩(基坑支护桩)受弯均匀配筋计算内力输入参数结构重要性系数γ01.1基本组合分项系数γF 1.25弯矩标准值1403kN▪m 弯矩设计值1928.4kN▪m 材料输入参数混凝土强度等级C35混凝土轴心抗压强度设计值f c 16.7N/mm 216700kN/m 2混凝土轴心抗拉强度设计值f t 1.57N/mm 21570kN/m 2纵向钢筋强度等级HRB400纵向钢筋强度设计值f y 360N/mm 2360000kN/m 2桩身截面参数截面半径r 0.5m 保护层厚度70mm 纵向钢筋中心所在圆周半径r s 0.416m 纵向钢筋根数n 25.1根实配根数26纵向钢筋直径φz 28mm 单根纵筋面积615.8mm 2桩身截面面积A =πr 2=0.785398163m 2配筋试算：输入α，调整α直至弯矩满足要求假定α值α取0.3受拉钢筋与全部纵筋截面面积比αt =0.65纵筋面积A S 由0.015472m 2弯矩计算值M=1990.8kN ▪m 实际配筋面积A s =16009.60.016009556m 2实际配筋弯矩计算值M=2034.3≥1928.4kN▪ma f c A(1-sin2p a /p) + (a - a t )f y A s =0可得A s =2/3f c Arsin 3p a /p + f y A s r s (sin p a + sin p a t )/p=2/3f c Arsin 3p a /p + f y A s r s (sin p a + sin p a t )/p=说明：表中蓝色字体自行输入，先假定一个α值，然后根据计算所得的弯矩值调整α，直至弯矩计算值大于弯矩设计值，则停止计算。
计算结果判断：配筋满足要求实际配筋 26Φ28。
钻孔灌注桩桩基计算
钻孔灌注桩桩基计算一、概述钻孔灌注桩是一种在工程中广泛应用的桩基形式，其施工工艺成熟，适应性强，能够提供足够的承载力和稳定性。
在进行钻孔灌注桩设计时，需要进行详细的计算，以确保桩基的安全和经济性。
本文将介绍钻孔灌注桩桩基计算的基本步骤和方法。
二、钻孔灌注桩的设计钻孔灌注桩的设计包括确定桩径、桩长、桩数、间距等参数。
其中，桩径和桩长是影响桩基承载力和稳定性的重要因素。
在设计时，需要根据工程地质条件、荷载要求、施工条件等因素进行综合考虑。
三、桩基计算的基本步骤1、确定荷载：根据工程实际情况，确定作用于桩基上的荷载类型和大小。
2、确定桩径和桩长：根据地质条件和设计要求，确定桩径和桩长。
3、确定单桩承载力：通过试验和经验数据，确定单桩承载力。
4、确定桩数和布置：根据荷载大小、地质条件、施工条件等因素，确定桩数和布置方式。
5、计算桩基承载力和稳定性：通过计算，确定桩基的承载力和稳定性。
四、桩基计算的常用方法1、静力平衡法：静力平衡法是根据土的力学性质，利用平衡条件来求解土压力的方法。
在钻孔灌注桩中，静力平衡法可用于计算土压力分布和桩侧摩擦力。
2、数值分析法：数值分析法是通过数值计算来求解物理问题的近似解。
在钻孔灌注桩中，数值分析法可用于模拟桩土相互作用，预测承载力和沉降。
3、经验公式法：经验公式法是根据大量实测数据，总结出一些经验公式来计算桩基的承载力和稳定性。
常用的经验公式有Terzaghi公式、Powers公式等。
4、反演分析法：反演分析法是根据实际工程中的监测数据，反推出土体参数和施工参数的方法。
在钻孔灌注桩中，反演分析法可用于优化设计和施工方案。
五、结论钻孔灌注桩是一种重要的桩基形式，其设计需要经过详细的计算和分析。
在进行钻孔灌注桩设计时，需要综合考虑工程地质条件、荷载要求、施工条件等因素，选择合适的计算方法和步骤，以确保桩基的安全和经济性。
常用的计算方法包括静力平衡法、数值分析法、经验公式法和反演分析法等。
钻孔灌注桩螺旋筋计算
钻孔灌注桩螺旋筋计算引言钻孔灌注桩是一种常用的地基处理方法，它能够提供较大的承载能力和较高的变形控制能力，广泛应用于各类工程中。
在钻孔灌注桩的设计和施工中，螺旋筋的计算是至关重要的一环。
本文将介绍钻孔灌注桩螺旋筋计算的一般原理和方法。
一、螺旋筋的作用螺旋筋是钻孔灌注桩中的主要加固元素之一，能够提供桩身的强度和刚度。
其主要作用如下：1. 增加桩土界面摩擦力：螺旋筋的螺旋形状能够与桩身周围土体形成一道道螺旋形的“墙”，增加桩土摩擦力，提高桩的承载能力。
2. 防止桩体的变形和沉降：螺旋筋能够增加桩体的刚度，降低桩身的变形和沉降，保持工程结构的稳定性。
3. 分散荷载：螺旋筋可以将荷载分散到桩身周围土体中，降低桩身所承受的应力集中度，提高桩体的抗震能力。
二、螺旋筋计算的基本原理钻孔灌注桩螺旋筋的计算需要考虑以下几个因素：1. 桩的尺寸和形状：根据工程要求和土体条件，确定钻孔灌注桩的直径和长度。
桩的尺寸和形状将直接影响螺旋筋的截面尺寸和总长度。
2. 螺旋筋的截面尺寸：根据桩的尺寸和设计要求，计算出螺旋筋所需的截面尺寸。
通常采用圆形或方形螺旋筋，根据桩体的受力状况和荷载要求，确定螺旋筋的直径或边长。
3. 螺旋筋的间距和轴向长度：根据桩的长度和设计要求，确定螺旋筋的间距和轴向长度。
螺旋筋的间距应符合规范要求，能够提供足够的承载能力和变形控制能力。
4. 螺旋筋的截面面积：根据桩的受力要求，计算螺旋筋的截面面积。
螺旋筋的截面面积应满足桩体的承载能力需求，根据构造形式和荷载要求确定。
三、螺旋筋计算的具体步骤1. 确定桩的尺寸和形状：根据工程要求和土体条件，确定钻孔灌注桩的直径和长度。
2. 计算螺旋筋的截面尺寸：根据桩的尺寸和设计要求，计算螺旋筋所需的截面尺寸。
可以参考相关规范和经验公式，根据桩体的受力状况和荷载要求，确定螺旋筋的直径或边长。
3. 确定螺旋筋的间距和轴向长度：根据桩的长度和设计要求，确定螺旋筋的间距和轴向长度。
下部结构钻孔灌注桩、双柱式桥墩的计算
3．2 下部结构钻孔灌注桩、双柱式桥墩的计算3.2.1 设计资料1、设计标准及上部构造 设计荷载：公路-Ⅱ级； 桥面净空：净-8+2×1m ；标准跨径：13b L m ，梁长12.96m ； 上部构造：预应力简支空心板。
2、水文地质条件冲刷深度：最大冲刷线为河床线下6.88m 处；按无横桥向的水平力（漂流物、冲击力、水流压力等）计算。
3、材料钢筋：盖梁主筋用HRB335钢筋，其它均用R235钢筋 混凝土：盖梁、墩柱用C30，系梁及钻孔灌注桩用C25 4、桥墩尺寸图3-17：尺寸单位cm5、设计依据《公路桥涵地基与基础设计规范》（JTG D63-2007） 3.2.2 盖梁计算 （一）荷载计算1、上部结构永久荷载见表3-15：表3-152、盖梁自重及作用效应计算（1/2盖梁长度）图3-18表3-16：盖梁自重产生的弯矩、剪力效应计算1q +2q +3q +4q +5q =190.07KN 3、可变荷载计算（1）可变荷载横向分布系数计算：荷载对称布置时用杠杆法，非对称布置用偏心受压法。
○1公路-I 级 a 、单车列，对称布置（图3-19）时：图3-19b 、双车列，对称布置（图3-20）时：图3-20c 、单车列，非对称布置（图3-21）时：图3-21由()∑±=22/1a ea i i ηη，已知6=n ，185.3=e ，则460.02930.06199.42955.3185.3611=+=⨯+=η d 、双车列，非对称布置（图3-21）时： 已知：6=n ，635.1=e ，∑=99.4222a（2）按顺桥向可变荷载移动情况，求得支座可变荷载反力的最大值（图3-22）图3-22公路-I 级双孔布载单列车时： 双孔布载双列车时： 单孔布置单列车时： 单孔布载双列车时：（3）可变荷载横向分布后各梁支点反力（计算的一般公式为i i B R η=），见表3-17表3-17：各板支点反力计算（4）各板永久荷载、可变荷载反力组合：计算见表3-18，表中均取用各板的最大值，其中冲击系数为：表3-18：各板永久荷载、可变荷载基本组合计算表（单位：KN ）4、双柱反力i G 计算（图3-23）所引起的各梁反力表3-19：图3-23：尺寸单位cm表3-19：双柱反力1G 计算由上表知应取组合○6控制设计，此时KN G G 07.277821== (二)内力计算1、恒载加活载作用下各截面的内力 （1）弯矩计算（图3-23）截面位置见图3-23，为求得最大弯矩值，支点负弯矩取用非对称布置时的数值，跨中弯矩取用对称布置时数值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
0.25bc = f0c.b2hb0cf = c线bh性0 内 =插
800 / = 880
0.25bc = fcbh0 = 2939.20
β
c
hw
= h0
hw 当 /hbw 当 /4b< 当 hw
KN > V' = 991.00 KN
= 1.00 = 800.00 mm
= 2939.20 kN = 2351.36 kN
zsv
=
c/2
斜
截
面
受
弯
承
载
能
力
(fyAsl+ fpyAp)z +∑
fyAsbzs
b+∑
fpyApbz
pb+∑
[M
fyvAsvz
]
= sv
((360x 12844. 43+0)7 20+0+0 +360x2 26.19x 608x12 16.99/ 100)/1 = 0^6
KN = 3932.30 m
2. 普纵
向 纵
向钢 筋
fy =
= fy = Es =
HHRRBB440000 N/ 360 mNm/
210000 mm
3. 箍箍
筋 箍 筋
5 .
= fyv =
HHRRBB44000 N/ 360 mm
截
面 保
r=
0.5 m
护 纵
=
70 mm
向 纵
rs = 0.416 m
向 纵
n=
30 根
向
φz =
11.3 钻孔灌注桩设计
12 16 .9 9/ =2
= 608.50 mm
6. 3. 91
> M' = 1928.00 KN
OK
11.3 钻孔灌注桩设计
第5页 共8页
钻孔灌注桩设计
MAUNSELL
CONCULTANTS ASIA LTD. 最 大 裂 缝 宽 度 计
C) 算 最 大 裂 缝 宽 度 限 值 构 件 受 力 特 征 系 数
第2页 共8页
钻孔灌注桩设计
MAUNSELL
CONCULTANTS ASIA LTD.
A纵 向 ρ
'
s全 部 As
A) 正弯
距 系 数 解 方
令
求 得 受 拉
内 [力M ]
= pr2
= As'/A npfz2/
=4
Mα 1α α aα
1αfcA(1 = x1x16. = -1189584.37
2/3a1f
有 效 受 拉 混 凝 土 截 面 面 积
按 有
(A s+ Ap )/ rte = Ate
11.3 钻孔灌注桩设计
wl im =
0.3 mm
ac
r=
1.9
0. At 5b
e= h 0. 5x 88 0x 80
=0 mm
= 352000 2
(a tAs '+ Ap )/ = Ate
(0 .7 x1 84 72 .5 6+ 0) /3 52 00 =0
mm = 0.00 2mm = 0.00 2 = 1216.99 mm
mm = 12844.43 2
= 720.00 mm
6. 3.
6. 3.
OK
6. 3表. 9.
OK
9. 2. 9. 2.
OK
6. 3.
11.3 钻孔灌注桩设计
第4页 共8页
钻孔灌注桩设计
MAUNSELL
CONCULTANTS ASIA LTD. 斜 截 面 上 箍 筋 的 合 力 至 斜 截 面 受 压 区 合 力 点 的 距 离
= 0.91
0. =7
= 773.70 KN < V' =
991.00 KN
6. 36.. 3.
OK
6. 3.
NOT OK
11.3 钻孔灌注桩设计
第3页 共8页
钻孔灌注桩设计
MAUNSELL
CONCULTANTS ASIA LTD.
11.3 钻孔灌注桩设计
步
预骤
加 同
Vp
一
2pf2g/
A斜sv
=4
剪力 V'
受力状态 极限状态
1
4
2
. 1.
混混 凝 混 凝 混 凝
kN.m 1402.5 1402.5
kN
kN
kN.m
kN
0
720.7 1928
0
0
720.7 1402.5
0
kN 991 正截面受弯 ULS 720.7 正截面受弯 ULS
= C3C535 N/
fc =
16.7 mNm/
ft =
1.57 mm
MAUNSELL
CONCULTANTS ASIA LTD.
11.3 钻孔灌注桩设计
18
.
根据中国人民共和国国家标准GB50010-2010 (混凝土结构设计规范)
2 .
1. 桩身为沿周边均匀配筋的圆形截面。
3 .结
构
go =
1.1
结构分析值
结构设计值
内力工况
弯矩 M
轴力 N
剪力 V
弯矩 M'
轴力 N'
= c2A/r3sixn
= 1+ x360
x
Nm
= 2.02E+09 mKN
= 2020.80 m
11.3 钻孔灌注桩设计 π =x 18 = 47 30 =x
> M' = 1928 KN
= 0.79 m2
= 2.34% < 3%
OK
mm = 18473 2
KN = 1928 m
= 1.00
E.
0.
α α = t=
0.28 0.70
E. 0.
OK
B) 受弯
矩 剪 力 截 面 b截 面 h0
步 混骤 凝 截 面截 [面V ]
hw ∵ /b
[V ∴]
步 0骤. 7f
M V
= 1.76r
= 1.6r
1. = 76
1. =6
KN = 1928.00 m = 991.00 KN
= 880.00 mm
= 800.00 mm
11.3 钻孔灌注桩设计
Mq
/
(0
.8
7A
ss
sho
q= )
14
02
.5
x1
0^
6
/
[0
.8
7x
0.
7x
18
47
2.56x( Nhomakorabea80
0-
0.
41
6)
=]
MP
= 156.97 a
1. 1 0. 65 ft k/
rte
ss f= q
1. 10. 65 x1 .5 7/ 0. 03 67 /1 56 .9 =7
= 0.28 mm < 0.3 mm
7. 1. 21
满 足 裂 缝 宽 度 要 求
11.3 钻孔灌注桩设计
第8页 共8页
钻孔灌注桩设计
= 0.9230
> 0.2
第7页 共8页
7. 1. 43
7. 1. 22
钻孔灌注桩设计
MAUNSELL
CONCULTANTS ASIA LTD.
最 大 裂 缝 宽 度
11.3 钻孔灌注桩设计
∴ = 1.0000 & < 1.0
ac
rx
f x ss
k
x( 1. 9 x c+ 0. 08 x deq / rt e) wm / ax = Es 1. 9x 0. 92 3x 15 6. 97 x( 1. 9x 70 +0 .0 8x 28 /0 .0 37 )/ 21 00 = 00
截
0.7ftb
Vcs
= h(00+.f7yvxA
= 1.57 x
截
= 1425.14 KN
[面V
]
= Vp+Vcs
= 1425.14 KN
2x =π
0 =+
> V'
步 截骤 面
h箍
= 2r
筋
2 sma = x
x = 150
150 当 <3h00
200
<5h00
250
<hh>8
300
01050
200
<3h00
28 mm
箍
筋
φg =
12 mm
箍
筋
间
距
s=
100 mm
采
用
普
通
箍
筋
6 .
11.3 钻孔灌注桩设计
第1页 共8页
钻孔灌注桩设计
MAUNSELL
CONCULTA全NTS ASIA LTD.
部 As
npfz2/
'构
=4
件
11.3 钻孔灌注桩设计
30 =x
mm = 18473 2
11.3 钻孔灌注桩设计
= 0.0367
11.3 钻孔灌注桩设计
第6页 共8页
表 3. 4. 5 表 7. 1. 21
7. 1. 2
7. 1.
钻孔灌注桩设计
MAUNSELL
CONCULTANTS ASIA LTD. 受 拉 钢 筋 应 力 值
裂 缝 间 纵 向 受 拉 钢 筋 应 变 不 均 匀 系 数
