电工电子技术基础》试卷(B卷)

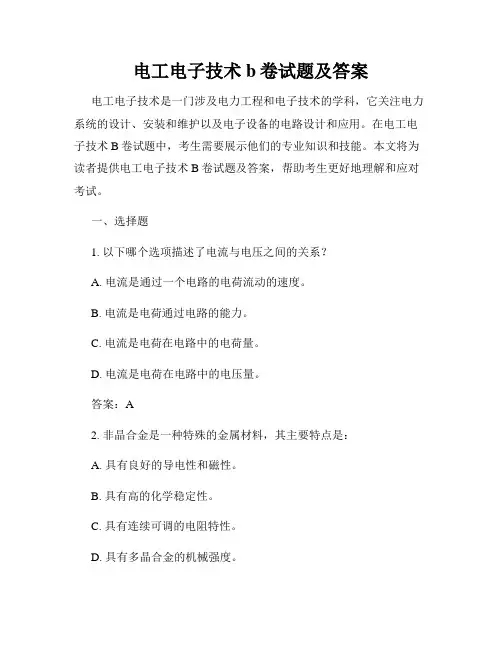

电工电子技术b卷试题及答案
电工电子技术b卷试题及答案电工电子技术是一门涉及电力工程和电子技术的学科，它关注电力系统的设计、安装和维护以及电子设备的电路设计和应用。
在电工电子技术B卷试题中，考生需要展示他们的专业知识和技能。
本文将为读者提供电工电子技术B卷试题及答案，帮助考生更好地理解和应对考试。
一、选择题1. 以下哪个选项描述了电流与电压之间的关系？A. 电流是通过一个电路的电荷流动的速度。
B. 电流是电荷通过电路的能力。
C. 电流是电荷在电路中的电荷量。
D. 电流是电荷在电路中的电压量。
答案：A2. 非晶合金是一种特殊的金属材料，其主要特点是：A. 具有良好的导电性和磁性。
B. 具有高的化学稳定性。
C. 具有连续可调的电阻特性。
D. 具有多晶合金的机械强度。
3. 以下哪个元件在电路中起到将交流信号转换为直流信号的作用？A. 电感B. 电容C. 晶体管D. 整流器答案：D4. 在电路中，以下哪个元件用于存储电荷并产生电场？A. 电感B. 电容C. 电阻D. 二极管答案：B5. 以下哪个元器件用于放大和调节电流？A. 电感B. 手电筒C. 调节器答案：C二、填空题1. 电功率的单位是________。
答案：瓦特（W）2. 安培计是用来测量电流强度的仪器，其基本单位为________。
答案：安培（A）3. 交流电的频率通常以________来表示。
答案：赫兹（Hz）4. 以下方程描述了欧姆定律：U=________。
答案：I×R5. 电容器的基本单位是________。
答案：法拉（F）三、解答题1. 简要解释什么是电压？答案：电压是电路中的电子流动所产生的电场能量。
它是衡量电流推动电荷通过电路的能力的物理量。
电压通常通过电池、发电机或电源提供。
2. 简述直流电和交流电的区别。
答案：直流电是电流在一个方向上稳定不变的电流形式。
交流电是电流周期性地改变方向的电流形式。
直流电常用于电池供电的设备，而交流电是在电网和家庭电器中使用的。

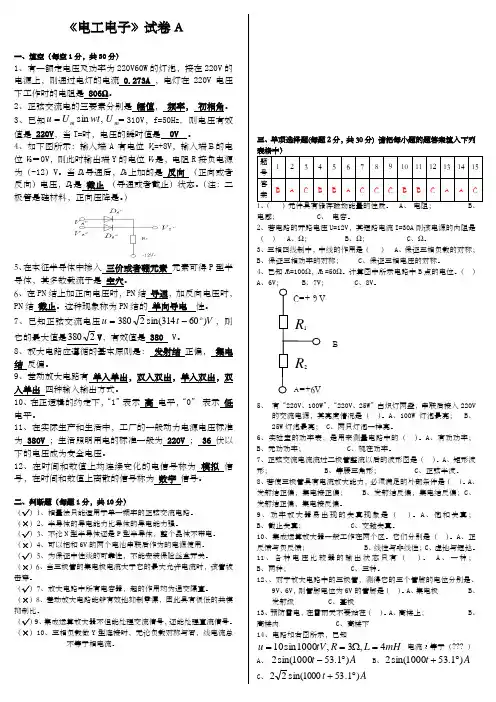

电子电工技术试卷及答案
《电工电子》试卷A一、填空（每空1分，共30分）1、有一额定电压及功率为220V60W 的灯泡，接在220V 的电源上，则通过电灯的电流 0.273A ，电灯在220V 电压下工作时的电阻是 806Ω。
2、正弦交流电的三要素分别是 幅值， 频率， 初相角。
3、已知,sin wt U u m ==m U 310V ，f=50Hz, 则电压有效值是 220V ，当T=时，电压的瞬时值是 0V 。
4、如下图所示：输入端A 有电位V A =+8V ，输入端Ｂ的电位V B ＝0V ，则此时输出端Y 的电位V Y 是，电阻R 接负电源为（-12）V 。
当D A 导通后，D B 上加的是 反向 （正向或者反向）电压，D B 是 截止 （导通或者截止）状态。
（注：二极管是硅材料，正向压降是。
）5、在本征半导体中掺入 三价或者硼元素 元素可得P 型半导体，其多数载流子是 空穴。
6、在PN 结上加正向电压时，PN 结 导通，加反向电压时，PN 结 截止。
这种现象称为PN 结的 单向导电 性。
7、已知正弦交流电压V t u )60314sin(2380ο-=，则它的最大值是2380V ，有效值是 380 V 。
8、放大电路应遵循的基本原则是： 发射结 正偏， 集电结 反偏。
9、差动放大电路有 单入单出，双入双出，单入双出，双入单出 四种输入输出方式。
10、在正逻辑的约定下，“1”表示 高 电平，“0” 表示 低 电平。
11、在实际生产和生活中，工厂的一般动力电源电压标准为 380V ；生活照明用电的标准一般为 220V ； 36 伏以下的电压成为安全电压。
12、在时间和数值上均连续变化的电信号称为 模拟 信号，在时间和数值上离散的信号称为 数字 信号。
二、判断题（每题1分，共10分）（√）1、相量法只能适用于单一频率的正弦交流电路。
（×）2、半导体的导电能力比导体的导电能力强。
（√）3、不论N 型半导体还是P 型半导体，整个晶体不带电。
电子电工期末考试B卷及答案
职业技术学院考试试卷信息传媒系18计算机网络专业《电工电子技术》期末试卷B卷考试时间：120 分钟，考试形式（开/闭/机）：闭班级姓名学号一、选择题（本题共15小题，每题2分，共30分）1、3 kΩ的电阻中通过2uA的电流，试问电阻两端的电压是（）。
A、10VB、6mVC、1.5VD、6V2、有一额定值为5W 500Ω的线绕电阻，其额定电流为（）。
A、2500B、100C、1D、0.13、一个电热器从220V的电源取用的功率为1000W，如将它接到110V的电源上，则取用的功率为（）W。
A、125B、250C、500D、10004、电路如图所示，根据工程近似的观点，a、b两点间的电阻值约等于（）A．1kΩB．101kΩC．200kΩD．201kΩ5、图右所示电路中P点电位为( )A、5VB、4VC、3VD、2V6、如图电路中电压U为（）A．-50VB．-10VC．10VD．50V7、在电感元件的交流电路中，电压和电流的相位（）A.相同 B．电压的相位比电流的相位超前90°C．电压的相位比电流的相位落后90° D.无法确定8、当三相对称交流电源接成星形时，若线电压为380V，则相电压为（）。
A.380/3V D.380V9、我国通常应用的交流电工频为（）Hz。
A.50 B．60 C．110 D.22010、交流铁心线圈，当线圈匝数N增加一倍，则磁通 将( ) 。
A、增大B、减小C、不变D、以上都不正确11、关于提高功率因数的说法，正确的是（）A、在感性负载上并联电感可以提高功率因数B、在感性负载上并联电容可以降低功率因数C、在感性负载上并联电容可以提高功率因数D、以上都不对12、二极管两端加上正向电压时（）A 一定导通B 超过死区电压才导通C 超过0.7V才导通D 超过0.3V才导通13、就放大作用而言，射极输出器是一种 ( )。
A、有电流放大作用而无电压放大作用的电路B、有电压放大作用而无电流放大作用的电路C、电压和电流放大作用均没有的电路D、以上都不对14、触发器输出的状态取决于 ( )。
《电工与电子技术基础》考试复习试卷及其答案
《电工与电子技术基础》考试复习试卷及其答案班级姓名学号得分一、填空题（每题1分，共10分）1.电荷的定向运动称为电流。
（）2.电场力把单位正电荷从电场中的一点移动到另一点所做的功。
叫做这两点之间的电压。
3.在一定的温度下，导体的电阻与导体的长度成正比。
与导体的截面积成反比，并与导体的材料性质有关。
这一规律称为电阻定律。
4. 全电路中的电流与电源的电动势成正比，与电路中的内电阻和外电阻之和成反比。
5.电流在单位时间内所做的功，称为电功率，用符号P表示。
6. 在电路中用电阻串联的方法来限制和调节电流的大小，扩大电压表的量程。
7.采用电阻并联的方法来获得阻值较小的电阻，用并联的方法可扩大电流表的量程。
8.基尔霍夫第二定律的内容是：在任何时刻，沿闭合回路绕行一周，各段电压的代数和等于零。
9. 电容器串联的总容量小于串联电路中任何一只电容器总容量。
10.把正弦量的最大值，频率，和初相位叫做正弦量的三要素。
11.串联电路谐振时阻抗最小，且呈电阻性，电路中的电流最大并且与电压同相。
12.N型半导体中的多数载流子是电子，P型半导体中的多数载流子是空穴。
PN结上加上反向电压时，其阻挡层会变宽，PN结截止。
PN结上加上正向电压时，PN结导通。
二、判断题（每题2分，共20分）1.导体中电阻越小，电导就越大，导体的导电性就越好。
（√）2.在电源电压一定的情况下，电阻大的负载是大负载。
（×）3.凡额定电压相同的负载，几乎全可以采用并联的工作方式。
（√）4.在电容器两端的电压是可以突变的。
（×）5. 电容器并联时，每只表电容器所承受的电压是相同的。
（√）6.直流电桥平衡时，对臂电阻乘积应相等。
（√）7.只要线圈中有磁通穿过，就会产生电磁感应现象。
（×）8.额定相同的交直流电磁铁是可以互换使用的。
（×）9.三相负载作Y型连接时，线电流必等于相电流。
（√）10.在纯电感交流电路中电流有效值为I=Um/ωL。
电工电子技术B卷考试题附答案
本卷答题时间为60分钟满分50分一、简答题（每题分，共分）1、正弦交流电的含义与特点？2、串联并联电路的特点？二、论述题（每题分,共分）1、论述电动势的意义2、论述功率因数及其特点三、案例分析（每题 10分，共10 分）1、直径为1.6mm、长20m的铜线电阻为多少？(备注：铜的电阻率为：1.7×10-8 Ω.m) 2017-2018学年度第二学期电工电子技术期末试题B卷（阶段）（装订线内不要答题）参考答案：简答题1、大小和方向都随时间做周期性变化的电流叫做交流电。
按正弦规律变化的交流电叫正弦交流电。
正弦交流电的三要素是最大值、角频率和初相位。
2、答：串联电路电流处处相等，总电阻等于各个串联电阻之和，电路总电压等于各串联电阻电压之和，而且各电阻两端电压与其阻值成正比。
并联电路各支路两端电压相等，总电阻的倒数等于各并联电阻的倒数之和，总电流等于各电阻的电流之和，而且通过各支路的电流与支路电阻成反比。
论述题1、1、答：电动势是衡量电源力做功能力的物理量。
它在数值上等于电源力将单位正电荷从电源的负极经电源内部移动到正极所做的功。
电动势的方向规定为沿电源内部从低电位点(负极)指向高电位点(正极)。
2、电路的有功功率与视在功率的比值称为电路的功率因数。
提高功率因数可以提高发电设备的利用率，减少线路上的电能损耗，提高经济效益。
提高功率因数的方法是在电感性负载两端并联一只电容量适当的电容器。
案例分析解：直径为1.6mm的截面积S = 3.14×( 1.6/2 )2 = 2.0096mm2 = 2.0096×10-6m2根据电阻定律： R=ρL/S 则铜电阻R = 1.7×10-8 ×20 / 2.0096×10-6≈ 0.17 Ω答：铜线电阻约为0.17欧姆。

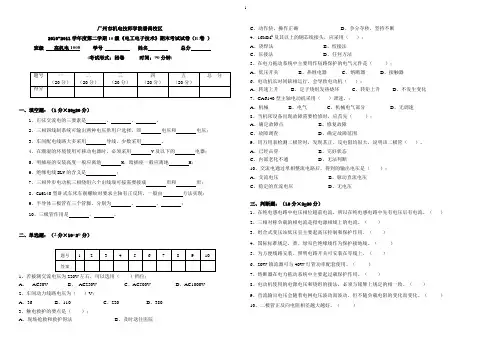

电工电子技术期末考试试卷B卷与参考答案
1广州市机电技师学院番禺校区2010-2011学年度第二学期10级《电工电子技术》期末考试试卷（B卷）班级高机电1008 学号姓名总分(考试形式：闭卷时间：90分钟)一、填空题：（1分×20=20分）1、正弦交流电的三要素是、、。
2、三相四线制系统可输出两种电压供用户选择，即电压和电压；3、车间配电线路大多采用导线，少数采用。
4、在潮湿的环境使用可移动电器时，必须采用 V及以下的电器；5、明插座的安装高度一般应离地 M，暗插座一般应离地 M；6、绝缘电线BLV的含义是；7、三相异步电动机三相绕组六个出线端可按需要接成形和形；8、CA6140型卧式车床车削螺蚊时要求主轴有正反转，一般由方法实现；9、半导体三极管有三个管脚，分别为、、；10、三极管作用是、。
二、单选题：（2分×10=20分）1、若被测交流电压为220V左右，可以选用（）档位；A、AC50VB、AC250VC、AC500VD、AC1000V2、车间动力线路电压为（）V；A、36B、110C、220D、3803、触电救护的要点是（）；A、现场抢救和救护得法B、及时送往医院C、动作快，操作正确D、争分夺秒，坚持不断4、16MM2及其以上的铜芯线接头，应采用（）；A、浇焊法B、绞接法C、压接法D、任何方法5、在电力拖动系统中主要用作短路保护的电气元件是（）；A、低压开关B、热继电器C、熔断器D、接触器6、电动机长时间缺相运行，会导致电动机（）；A、转速上升B、定子绕组发热烧坏C、转矩上升D、不发生变化7、CA6140型主轴电动机采用（）调速。
；A、机械B、电气C、机械电气部分D、无调速8、当机床设备出现故障需要检修时，应首先（）；A、确定故障点B、修复故障C、故障调查D、确定故障范围9、用万用表检测二极管时，发现其正、反电阻均很大，说明该二极管（）。
A、已经击穿B、完好状态C、内部老化不通D、无法判断10、交流电通过单相整流电路后，得到的输出电压是（）；A、交流电压B、脉动直流电压C、稳定的直流电压D、无电压三、判断题：（10分×2=20分）1、在纯电感电路中电压相位超前电流，所以在纯电感电路中先有电压后有电流。
《电工电子技术》课程期末考试试卷-B卷
《电工电子技术》课程期末考试试卷 B 卷一、单选题(每题2分，共30分)1、图示电路中，供出功率的电源是( ）。
RU 6VSA 、 理想电压源B 、 理想电流源C 、 理想电压源与理想电流源D 、 电阻2、在R ，L ,C 元件串联电路中，施加正弦电压u ，当X C 〉X L 时，电压u 与i 的相位关系应是u ( ）。
iA 、 超前于iB 、 滞后于IC 、 与i 反相D 、 以上都不正确3、正弦交流电路的视在功率定义为( )。
A 、 电压有效值与电流有效值的乘积B 、 平均功率C 、 瞬时功率最大值D 、 以上都不正确4、已知某三相四线制电路的线电压∠380=BA U 13︒V ，∠380=CB U －107︒V ,∠380=A C U 133︒V ，当t =12s 时，三个相电压之和为( )。
A 、 380VB 、 0VC 、 380 2 VD 、 220V5、采用降压法起动的三相异步电动机起动时必须处于（ ）。
A 、 轻载或空载B 、 轻载C 、 空载D 、 以上都不对6、在电动机的继电器接触器控制电路中，热继电器的正确连接方法应当是（ ）。
A、热继电器的发热元件串联在主电路内，而把它的动合触点与接触器的线圈串联接在控制电路内B、热继电器的发热元件串联接在主电路内，而把它的动断触点与接触器的线圈串联接在控制电路内C、热继电器的发热元件并接在主电路内，而把它的动断触点与接触器的线圈并联接在控制电路内D、热继电器的发热元件并接在主电路内，而把它的动合触点与接触器的线圈串联接在控制电路内7、电力系统的中点不接地，设备外壳接地的方式称为（).A、工作接地B、保护接地C、保护接零D、以上都不正确8、兆欧表（摇表)的功用是（）.A、测量绝缘电阻值B、检查短路C、测量兆欧级高电阻D、测量功率9、二极管导通的条件是加在二极管两端的电压（）。
A、正向电压大于PN 结的死区电压B、正向电压等于零C、必须加反向电压D、以上都不对10、电路如图所示，其输出电压u O为( ）.-∞＋u Ou uA、u ui1i2+B、—(u ui1i2+) C、u ui1i2-D、以上都不对11、整流电路如图所示，变压器副边电压有效值U2为10 V,则输出电压的平均值U O是( ）.～uO+-A、9 VB、4.5 VC、14.1 VD、8 V12、W7815型三端集成稳压器中的“15”是指( ）。
《电工电子技术基础》 试卷B及参考答案
华中师范大学成人专科 学年第二学期《电工电子技术基础》试卷（B 卷）考试时间：90分钟 闭卷 任课老师：班级： 学号： 姓名： 成绩：一、填空：(每空2分，共40分)1、电路如图，电压U 1= V ；2、感性负载提高功率因数的方法是： ；3、单相交流电路有功功率P= W ；视在功率S= 。
4、二极管阳极接电源的正极，阴极接电源的负极时，二极管处于 状态。
5、判断R F 的反馈类型： 。
6、D 触发器的逻辑表达式为 。
7、已知u 1=V t )90314sin(22200+,u 2=V t )30314sin(22200+， 则相位差φ=ψ1-ψ2=8、电路如图，A ，B ，C 三盏灯完全相同，当S 闭和时，A ，B 灯的亮度变化是： ；9、对称三相四线制电路中，中线的作用是： ；10、三相交流异步电动机的同步转速u = 。
11、在电动机电路中：热继电器是 保护、熔断器是 保护。
12、三相异步电动机的调速方式有 、 、 三种。
13、可以实现Q Q n =+1的电路是： 。
14、接地方式分为： 、 、 。
二、简答题：（每题4分，共20分）1、三相异步电动机的起动方法有哪些？答：2、一个译码器输入的BCD代码为：0101，与它连接的七段显示器将显示数字几？答：3、三相四线制交流电源，线电压为380V，现有三相负载为“220V，100W”，负载应该采用什么方式接入电路？答：4、画出热继电器的热元件符号及触头的符号。
答：5、什么是跨步电压？答三、分析计算题：（共40分）1、 用戴维南定理计算电压U=？（图中电阻单位均为Ω）(6分)答：2、在图中已知V t u )0314sin(21010+=,V t u )90314sin(21020+=求：u （6分） 答：3、已知主从型JK 触发器的J ，K 波形，设初态为“0”，下降沿触发，画出Q 的波形。
（4分）4、F=AB+CD+BC 试画出逻辑电路。
（6分）5、已知β=50，r be=1k （10分）求①画出直流通路，估算静态工作点。
电工电子期末考试B卷
《电工电子技术基础》试题 第1页（共 4 页） 《电工电子技术基础》试题 第2页（共 4 页）职业学校2017-2018学年第二学期期末考试《电工电子技术基础》 B 卷考核方式：闭卷 考试时间：100分钟一 二 三 四 五 总 分 统分人 复核人一、填空题（每空1分，共30分。
） 1．数字电路中只有 和 两个数码。
2．交流电的电流或电压在变化过程中的任一瞬间，都有确定的大小和方向，叫做交流电该时刻的 ，分别用小写字母 、 表示。
3．三相对称负载作星角形联接时，线电流I L 与相电流I P 间的关系是：I L ＝ I P ；线电压U L 与相电压U L 间的关系是U L ＝ U P 。
4．三相电源的中线一般是接地的，所以中线又称__ ___线。
三相电源三相绕组的首端引出的三根导线叫做_____线。
5．(1011)2 = 10。
6．一把锁有3把钥匙，随便用哪一把均可把门打开，3把钥匙之间的逻辑关系属于 逻辑关系；若打开这扇门，必须3把钥匙同时用，则这3把钥匙之间的逻辑关系属于 逻辑关系。
7．直流电源一般由 、 、 、和 组成。
8. 基本门电路有 门、 门和 门。
9.晶体三极管有两个PN 结，即 结和 结；有3个电极，即 极、 极和 极，分别用字母 、 和 表示。
10.根据三极管的输出特性曲线，三极管的工作状态可以分为3个区，分别是区、 区和 区。
图1 选择题13图二、单项选择题（从下列各题四个备选答案中选出一个正确答案，并将其代号写在答题纸的相应位置。
答案选错或未选者，该题不得分。
每题2分，共30分。
）11. 在RL 串联电路中，电阻上电压为16V ，电感上电压为12V ，则总电压为（ ）。
A ．28VB ．20VC ．4V12. 一个三相四线制供电电路中，相电压为220V ，则火线与火线间的电压为（ ）。
A ．220VB ．311VC ．380V13．如图1所示三相四线制电源中，用电压表测量电源线的电压以确定零线，测量结果U 12=220V ，U 23=220V ，则（ ）。
2020—2021学年秋季学期电力系统自动化技术专业《电工与电子技术》期末考试题试卷(卷B)
（卷B ） 题 号 一 二 三 四 五 总 分 得 分 一、填空题（每小题1分，合计40分）。
1. 在正常情况下鼠笼式转子的电动机允许在冷态下启动（2 次）次，且每次时间间隔不小于（5）分钟，允许在热态时启动（1）次，只有在事故处理或起动时间不超过（2～3）秒的电动机可以多启动一次。
2. 6KV 高压厂用电动机的绝缘电阻，在相同的环境及温度下测量，如本次测量低于上一次测量值的（1/3～1/5）倍时，应检查原因，并必须测量吸收比″R60/R15″，此值应大于（1.3）。
3. 电动机可以在额定电压下，电源频率（±l ％）变化内运行，其额定出力不变。
4. 主变冷却器（全停）允许在额定负荷下限时运行,若负荷小，主变上层油温未达到规定值时,允许上升到规定值,但主变最长运行时间不得超过（60）分钟。
5. 交流电动机的三相不平衡电流不得超过额定值的（10%），且任何一相电流不得超过（额定值）。
…○…………○………装…………○…………订…………○…………线…………○………… 院系： 专业班级： 学号： 姓名： 座位号：6. 油浸自冷和油浸风冷方式的变压器，其上层油温的允许值最高不得超过（95）℃，一般不宜超过（85）℃。
7. 瓦斯保护二次回路一点接地时，应将重瓦斯保护改投（信号）位置。
8. 强迫油循环风冷的变压器上层油温一般不超过（75）℃，最高不超过（85）℃。
9. 变压器外加一次电压，一般不得超过该分接头额定值的（105％），此时变压器的二次侧可带额定电流。
10. 一般发电厂采用双母线接线，正常运行时每条母线上应保证有一个元件（接地），主变一般经（接地刀闸）接地，启备变中性点一般（直接）接地。
11. 6KV开关柜均设有“五防”机械闭锁装置，一般采用强制机械闭锁装置的闭锁功能是（小车开关在合闸状态时，不能移动）、（接地刀闸在合闸状态时，小车开关不能推入工作位置）、（开关在工作位置时，不能合上接地刀闸）、（接地刀闸不合，不能打开开关柜后挡板）。
《电工电子技术基础》B卷
南 通 工 贸 技 师 学 院 试 卷(2013～2014学年 第一学期)专业：11高数1、11高数2、13高数3 课程：《电工电子技术基础》期（末）考试(20周)B 卷题号 一 二 三 四 五 总分 配分 30 10 10 16 34 100得分一、 填空题：（1分/格，共30分）1、交流电每重复变化一次所需要的时间称为 。
2、验电笔主要是用于检测 ，其测量范围是 。
3、为提高电力系统的功率因数，常在负载两端 ，称为4、两个火线之间的电压称为 ，电压值为 ；任何一个火线和零线之间的电压称为 ，电压值为 。
5、在三相四线制供电系统中，负载星形连接时，每相负载受的电压为 ，负载三角形连接时，每相负载受的电压为 。
6、组合式变电站内分 、 、 三个功能室。
7、绝缘导线的敷设方式分 和 两种。
8、在 环境使用可移动电器时，必须采用 及以下的低压电器。
9、、对呼吸和心跳都停止的触电者，应同时采用 和 两种方法即 法进行急救。
10、保护接地是将电气设备上与带电部分绝缘的 与 相连接。
11、灯泡的灯头有 和 两种形式，功率超过300W 的灯泡，一般采用 灯头。
12、电力平面图是一种由 符号和 符号表示建筑物内各种 平面布置的简图。
13、保护接地分为 和 两种类型。
二、判断题：（1分/题，共10分）注：一定要将答案填入下面对应的格子里。
若填在题目的括号中，视为无效。
题号 1 2 3 4 5 6 7 8 9 10 答案1、用大量程去测量小电压，将不影响读数。
2、在纯电阻电路中，电流与电压的瞬时值、最大值和有效值都符合欧姆定律。
3、纯电感线圈在交流电的一个周期内的平均值为0，，所以我们无法讨论其功率。
4、三相对称负载星形联结时，通过零线的电流为0。
5、一般来说，输电电压越高，输送距离越长。
6、室外配电线路进入车间后，可以直接连接到用电设备上。
7、机床设备照明灯，采用36V 的安全照明电压。
8、对有呼吸无心跳的触电者应立即采用心肺复苏法进行急救。
电工电子技术(二)试题B
2011至2012学年第一学期期末考试 《电工电子技术（二）》试卷（必修，B 卷）（考试时间：90分钟，满分：100分）用题年级、专业（班级）：2011级应用电子技术高职班一、30分)1. 图示电路（ ）。
A ．为串联型晶体振荡电路，晶体用作电感B ．为并联型晶体振荡电路，晶体用作电感C ．为并联型晶体振荡电路，晶体用作电容D ．为串联型晶体振荡电路，晶体用作电容2. 设计一个两级放大电路，要求电压放大倍数的数值大于10，输入电阻大于10M Ω，输出电阻小于100Ω，第一级和第二级应分别采用( )。
A. 共漏电路、共射电路 B. 共源电路、共集电路 C. 共基电路、共漏电路 D. 共源电路、共射电路3. PN 结形成后，空间电荷区由（ ）构成。
A. 电子和空穴B. 施主离子和受主离子C. 施主离子和电子D. 受主离子和空穴4. 某放大电路在负载开路时的输出电压为4V ，接入1 k Ω负载电阻后输出电压降为1V 。
则该放大电路的输出电阻为（ ） 。
A. 不能确定B. 1 k ΩC. 0.25 k ΩD. 3 k Ω5. 放大电路如图所示，图中R F =110k Ω，R 1=11k Ω，R 2=10k Ω，C 1=1μF ，则该电路的下限频率f L 等于（ ）。
A ．100HzB ．1.45HzC ．15.9HzD ．14.5Hz6. 直接耦合电路中存在零点漂移主要是因为（ ）。
A. 晶体管的非线性B. 电阻阻值有误差C. 晶体管参数受温度影响D. 静态工作点设计不当7. 理想集成运放具有以下特点：（ ）。
A. 开环差模增益A u d =∞，差模输入电阻R i d =∞，输出电阻R o =∞B. 开环差模增益A u d =∞，差模输入电阻R i d =∞，输出电阻R o =0C. 开环差模增益A u d =0，差模输入电阻R i d =∞，输出电阻R o =∞D. 开环差模增益A ud =0，差模输入电阻R id =∞，输出电阻R o =0 8. 图示电路（ ）。
电工电子试卷B的答案
宁夏职业技术学院2011—2012学年第二学期班级——————— 姓名——————《电工电子技术基础》期末试题题型一二三四五六总分得分一、填空题（每空1分、共30分）1、在正弦交流电路中， 纯电阻 元件上的电压与电流同相位； 纯电感 元件上的电压在相位上超前电流90°； 纯电容 元件上的电压在相位上滞后电流90°。
2、利用 “虚短” 、 “虚断” 、 “虚地” 概念分析工作在线性区的集成运放电路，可大大简化分析和计算过程。
3、与非门的逻辑功能是 “有0出1 ， 全1为0” ，它的逻辑符号是。
4、射极输出器输出电压与输入电压相位 相同 ，放大倍数为 1，所以电路又叫 射极跟随器 。
5、数字信号的取值只有两种， 0 和 1 ，但它表示的不是信号的大小，而是信号的两种 逻辑状态 。
6、PN结的单向导电性就是：加正向电压时，PN结 导通 ，加反向电压时，PN结 截止 。
7、具有过载保护的自锁控制线路由 熔断器 做短路保护，由 接触器 作失压保护，由 热继电器 作过载保护。
8、按钮又称 按钮开关 ，它被用来 接通 和 断开 控制电路。
9、一般认为通过人体的电流值在 30mA 以下是安全电流，在36V 以下的电压称为安全电压。
10、正弦交流电的三要素是 最大值 、 角频率 和 初相位 。
11、在放大电路中，当输入信号一定时，静态工作点设置过低，容易产生 截止 失真；静态工作点设置过高，容易产生 饱和 失真。
二、判断题：（每题1分、共10分）1、只要电动机的旋转磁场反转，电动机就会反转。
（ √ ）2、低压电器是指交、直流电压在220V及以下的电器。
（× ）3、三相异步电动机在启动时，负载转矩可以大于电动机的启动转矩。
（ × ）4、按钮点动控制，就是点一下按钮就可以启动并运行控制方式。
（ × ）5、二进制数1100011转换成八进制数为143。
（√ ）6、三极管具有电流放大作用，所以也具有能量放大作用。
电工电子技术(一)试卷B答案
一、填空题（每空1分，共20分）1．在直流电路中，电感可以看作短路，电容可以看作断路。
2．我国工业交流电采用的标准频率是 50 Hz。
3．三相对称负载作三角形联接时，线电流IL 与相电流IP间的关系是：IP＝3 IL。
4．电阻元件是耗能元件，电容元件是储能元件。
5．已知一正弦电压u=311sin(628t-60º)V，则其最大值为 311 V，频率为 100 Hz，初相位为 -60º。
6．在纯电阻交流电路中，已知电路端电压u=311sin(314t-60º)V，电阻R=10Ω，则电流I=22A,电压与电流的相位差φ= 0º，电阻消耗的功率P= 4840 W。
7．三角形联结的三相对称负载，若线电压为380 V，则相电压为 380 V；若相电流为10 A，则线电流为 17.32 A。
8．式QC =I2XC是表示电容元件在正弦电路中的无功功率计算公式。
9．正弦交流电压的最大值Um与其有效值U之比为2。
10．电感元件是一种储能元件，可将输入的电能转化为磁场能量储存起来。
11．若三相电动势依次达到最大值的次序为e1—e2—e3，则称此种相序为正序。
12．在正弦交流电路中，电源的频率越高，电感元件的感抗越大。
13．已知正弦交流电压的有效值为200V，频率为100Hz，初相角为30º，则其瞬时值表达式u= 282.8sin（628t+30º）。
二、判断题（每题1分，共10分）1. 电压是产生电流的根本原因。
因此电路中有电压必有电流。
（错）2. 正弦量的三要素是指最大值、角频率和相位。
（错）3．负载作星形联接时，必有线电流等于相电流。
（对）4．一个实际的电感线圈，在任何情况下呈现的电特性都是感性。
（错）5．正弦交流电路的频率越高，阻抗越大；频率越低，阻抗越小。
（错）6．电感元件的正弦交流电路中，消耗的有功功率等于零。
（对）7．正弦交流电路的视在功率等于有功功率和无功功率之和。
电工电子技术基础B卷及答案
《电工电子技术基础》期终考试B 卷班级： 姓名： 座号： 总分：一、填空题：（30分）1．导线的电阻是10Ω，若把它均匀拉长为原来的2 倍，电阻变为 Ω。
2．有一个内阻为0.15Ω、量程为1A 的电流表，现给它并联一个0.05Ω的小电阻，则这个电流表的量程将扩大为 A 。
3．如图1所示，已知E 1和E 2电动势分别为30V 、20V ，R 1、R 2、R 3、R 4均为10Ω，则V A = V 。
图1 填空题3电路图 图2 填空题5电路图4．通电导体周围存在磁场的现象叫做 ，利用磁场产生电流的现象叫做 。
5．如图2所示，若C 1= C 3=20μF ，C 2= C 4=30μF ，当开关S 闭合时，ab 间的电容C ab = μF 。
6．一个电容量为50μF 的电容器，当它的极板上带上5×10-6C 的电荷量时，电容器两端的电压为 V ，电容器储存的电场能量为 J 。
7．已知一正弦交流电流的有效值是10A ，频率为50Hz ，初相位为4π，则其瞬时值表达式为i = A 。
当t = 0时，电流的瞬时值为 A 。
8．正弦交流电压)31000sin(2220π+=t u V ，将它加在10Ω电阻两端，通过电阻的电流瞬时值表达式为i =A ；将它加在L = 0.01H 的电感线圈两端，通过该电感线圈的电流瞬时值表达式为i = A ；将它加在C =100μF 的电容器两端，通过该电容器的电流瞬时值表达式为i = A 。
9．在三相对称交流电路中，若)6100sin(25ππ-=t i V A ，则=U iA ，=W i A 。
10．晶体二极管具有 特性，即加正向电压时，二极管 ，加反向电压时，二极管 。
11．如果晶体三极管工作在放大状态时，当基极电流I B =50μA ，集电极电流I C =2mA ，则发射极电流I E = mA ，三极管的电流放大系数β= 。
12．在负反馈放大电路中，电压负反馈使放大器的输出电阻 ，这是因为电压负反馈可使放大器的输出电压在负载变动时保持基本稳定，使之接近恒压源；电流负反馈使放大器的输出电阻 ，这是因为电流负反馈可使放大器的输出电流在负载变动时保持基本稳定，使之接近恒流源。
电工技术与电子技术基础 B卷及答案
xxxxx 2014 /2015 学年第一学期13 级xxxx专业电工技术与电子技术基础课程期末试卷（B卷）学院：_________ 班级: ____________ 学号:________ 姓名:_____________一、填空题（本大题共10小题，每空1分，共15分）1．电路的三种工作状态是负载、开路和短路。
2．用电流表测量电流时，应把电流表串联在被测电路中；用电压表测量电压时，应把电压表与被测电路并联。
3．电路如图所示，设U=12V、I=2A、R=6Ω，则U AB= -24 V。
4．我国工业交流电采用的标准频率是 50 Hz。
5．三相对称负载作三角形联接时，线电流I L与相电流I P间的关系是：I P＝3 I L。
6．已知一正弦电压u=311sin(628t-60º)V，则其最大值为 311 V，频率为 100 Hz，初相位为 -60º。
7．三角形联结的三相对称负载，若线电压为380 V，则相电压为 380 V；若相电流为10 A，则线电流为 17.32 A。
8．正弦交流电压的最大值Um与其有效值U之比为2。
9．已知正弦交流电压的有效值为200V，频率为100Hz，初相角为30º，则其瞬时值表达式u= 282.8sin（628t+30º）。
10．正弦量的三要素是最大值、频率和初相位。
二、单项选择题（本大题共10小题，每小题2分，共20分）1．电位和电压相同之处是( C )。
A ．定义相同B ．方向一致C ．单位相同D ．都与参考点有关 2．下图中电流I 为( A )。
A ．1AB ．2AC ．-1AD ．-2A3．某电阻元件的额定数据为“1K Ω、2.5W ”，正常使用时允许流过的最大电流为（ A ）。
A ．50mA B ．2.5mA C ．250mA 4．三相对称电路是指（ C ）。
A ．三相电源对称的电路；B ．三相负载对称的电路；C ．三相电源和三相负载均对称的电路。
电工电子技术基础与技能试题库与参考答案
电工电子技术基础与技能试题库与参考答案一、判断题（共100题，每题1分，共100分）1.二极管的开关时间主要取决于它的开通时间。
A、正确B、错误正确答案：B2.测量交流电流主要采用电磁式电流表，进行精密测量是使用电动式仪表，电流表必须与被测电路串联。
A、正确B、错误正确答案：A3.正逻辑的与门等效于负逻辑的与门。
A、正确B、错误正确答案：B4.当线路发生接地故障时，接地电流从接地点向大地四周流散，这时在地面上形成分布电位，人假如在接地点周围（20m以内）行走，其两脚之间就有电位差，由这电位差造成人体触电称为跨步电压触电。
A、正确B、错误正确答案：A5.在任一段电路中，没有电压就一定没有电流，有电压就一定有电流。
B、错误正确答案：B6.正弦交流电路中，有功功率、无功功率、视在功率分别为P、Q、S，则S=P+Q。
A、正确B、错误正确答案：B7.变压器的外特性是指一次侧保持额定电压，负载功率因数一定时，二次侧端电压随负载电流变化的关系。
A、正确B、错误正确答案：A8.过载保护就是当电气设备过载时能立即切断电源的一种保护。
A、正确B、错误正确答案：B9.交流接触器通过自身的常开辅助触点使线圈总是处于得电状态的现象叫做自锁。
A、正确B、错误正确答案：A10.漏电保护器既可用来保护人身安全，还可用来对低压系统或设备的对地绝缘状况起到监督作用。
A、正确正确答案：A11.在接触器互锁正反转控制电路中，正、反转接触器有时可以同时通电。
A、正确B、错误正确答案：B12.电阻串联后的总电阻值大于其中任一只电阻的阻值。
A、正确B、错误正确答案：A13.纯电感正弦交流电路中，瞬时功率的最大值就是无功功率。
A、正确B、错误正确答案：A14.保护接地是将一切正常时不带电而在绝缘损坏时可能带电的金属部分与独立的接地装置相连，从而防止工作人员触及时发生电击事故。
A、正确B、错误正确答案：A15.三相异步电动机接触器互锁正反转控制电路中，正反转接触器的自锁触点互换后，电动机只能进行点动控制。
电工学与电子技术B复习题及参考答案
电工学与电子技术B复习题答案一、选择题1、一含源二端网络，测得其开路电压为100V，短路电流为10A，当外接10Ω负载电阻时，负载电流是（B）A．10A；B．５Ａ；C．１５Ａ；Ｄ．２０Ａ．２、电动势为10V、内阻为2Ω的电压源变换成电流源时，电流源的电流和内阻是（C）A．10A，2Ω；B．10A，2Ω；C．5A，2Ω；Ｄ．2A，5Ω．3、正弦交流电压u=100sin(628t+60º)V，它的频率为（A）A．100Hz；B．50Hz；C．60Hz；Ｄ．628Hz．4、一阻值为3Ω、感抗为4Ω的电感线圈接在交流电路中，其功率因数为（B）A．0.3；B．0.6；C．0.5；Ｄ．0.45、电力系统负载大部分是感性负载，要提高电力系统的功率因数常采用（B）A．串联电容补偿；B．并联电容补偿；C．串联电感补偿；Ｄ．并联电感补偿。
6、欲使放大器净输入信号削弱，应采取的反馈类型是（D）A．串联反馈；B并联反馈；C．正反馈；Ｄ．负反馈。
7、由一个三极管组成的基本门电路是（B）A．与门；B．非门；C．或门；Ｄ．异或门。
8、在脉冲门电路中，应选择（B）的三极管。
A．放大能力强；B．开关速度快；C．价格便宜；Ｄ．集电极最大耗散功率高。
9、数字集成门电路中，目前生产最多且应用最普遍的门电路是（D）A．与门；B．非门；C．或门；Ｄ．与非门。
10、在Y形联接的三相对称电路中，相电流与线电流的相位关系是（C）A．相电流超前线电流30º；B．线电流超前相电流30º；C．相电流与线电流同相；Ｄ．相电流超前线电流60º。
11、在三相四线制中性点接地供电系统中，线电压指的（A）的电压。
A．相线之间；B．零线对地间；C．相线对零线间；Ｄ．相线对地间。
12、三相四线制供电的相电压为220V，则线电压为（D）A．220V；B．250V；C．311V；Ｄ．380V．13、纯电感电路中，（C）A．电流与电压同相位；B．电流与电压反相位；C．电压超前电流90º；Ｄ．电压滞后电流90º。
电工电子技术基础与技能测试题(含参考答案)
电工电子技术基础与技能测试题（含参考答案）一、判断题（共100题，每题1分，共100分）1.漏电保护器在日常使用中不可在通电状态下按动实验按钮来检验其是否灵敏可靠。
A、正确B、错误正确答案：B2.正逻辑的与门等效于负逻辑的与门。
A、正确B、错误正确答案：B3.三相异步电动机能起动运行的首要条件是：在定子绕组中通入三相交流电产生旋转磁场。
A、正确B、错误正确答案：A4.低压电气按照电器动作性质不同可分为手动电器和自动电器。
A、正确B、错误正确答案：A5.二极管元件属于非线性电阻。
A、正确B、错误正确答案：A6.射极支路接入电阻是为了稳定静态工作点。
A、正确B、错误正确答案：A7.涡流现象是线圈的自感现象。
A、正确B、错误正确答案：B8.星形联结时线电流是相电流的倍。
A、正确B、错误正确答案：B9.电感量L是线圈的固有参数，其大小与线圈的匝数、尺寸和导磁材料有关。
B、错误正确答案：A10.在R-L-C串联电路中，、、的数值都有可能大于端电压。
A、正确B、错误正确答案：B11.纯电阻电路的有功功率为零。
A、正确B、错误正确答案：B12.根据电路放大原理，可以说任何放大电路都有功率放大作用。
A、正确B、错误正确答案：A13.二极管具有单向导电性。
A、正确B、错误正确答案：A14.电路在短路状态下，电源内阻上压降为零。
A、正确B、错误正确答案：B15.三相异步电动机点动控制电路不需要进行过载保护。
A、正确B、错误正确答案：A16.要保持实验室环境整洁，做到地面、桌面、设备三整洁，减少安全隐患。
A、正确B、错误正确答案：A17.发射结正向偏置的晶体管一定工作在放大状态。
A、正确B、错误正确答案：B18.三相异步电动机的起动电流一般可达额定电流的4-7倍。
A、正确正确答案：A19.导体的电阻率仅由材料种类决定，与外加电压、通过的电流以及环境温度均无关。
A、正确B、错误正确答案：B20.改变电路中的电位参考点，各点的电位也随之改变。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
安徽涉外经济职业学院2011―2012学年第一学期
《电工电子技术基础》试卷（B 卷）
考试形式: 闭卷笔试，90分钟
命题教师：董必达
适用专业：计算机多媒体及 网络技术
一、单项选择（每小题3分，共15分）
01．三极管工作在放大区时（ ）。
A ．发射结正偏，集电结正偏
B ．发射结反偏，集电结正偏
C ．发射结正偏，集电结反偏
D ．发射结反偏，集电结反偏 02．集成运放的输入级采用差动放大电路的主要目的是（ ）。
A ．提高电压放大倍数
B ．抑制零点漂移
C ．提高输入电阻
D ．提高电流放大倍数 03．当NPN 型BJT 三极管V C
E > V BE 且V BE >0.5V 时，则BJT 工作在（ ）。
A.截止区
B.放大区
C.饱和区
D.击穿区
04．电功率为500W 的电热水器使用2小时，消耗的电能为多少度? （ ）。
A 、114 B 、1KWH C 、500 D 、1 05．额定电压为220V ，则它承受的最大电压约是 （ ）。
A 、220V
B 、380V
C 、120V
D 、311V 。
二、作图题 （贵题5分，共5分）
试画出下图中“与非”门输出F 的波形。
三、填空题（每空1分，共20分）
1、 在P 型半导体中_______是多数载流子， 是少数载流子 。
2、PN 结具有 性，即：加正向电压时PN 结导通；加 电压时PN 结截止。
3、 场效应管是电压控制器件，而三极管是__________控制器件。
4、在差分放大电路中，输入信号u i1=u i2称共模输入，u i1= -u i2称 输入。
5、三极管在放大电路中的三种连接方式分别是共集电极放大电路、 、共基极放大。
6、自激振荡的产生必须满足两个条件，分别是 条件与相位平衡条件。
7、二进制数10110110转换成八进制数为 ，十进制数28转换成二进制数为 。
8、三相电动势随时间按正弦规律变化，它们到达最大值（或零值）的先后次序，叫做_______。
9、阻值１k Ω额定功率为1／2Ｗ的电阻，允许的工作电流为 m Ａ，电压为_________
Ｖ。
10、共集电极放大电路输出电压U 0和输入电压U i 大小相等，相位相同,又称为__________ 。
11、译码是编码的反操作，常用的译码器有________， _________等。
12、整个电路的各个元件以及相互间的联接同时制造在一块半导体芯片上而成为一个不可分割的部件则是 集成电路。
在一块几十平方厘米芯片上集成百万个元件的超大规模集成电路如计算机CPU 芯片。
按功能分有模拟集成电路和 集成电路。
集成运算放大器、集成功率放大器、集成稳压电源、集成数模（A/D ）和模数（D/A ）转换器均属于中小规模模拟集成电路。
13、理想运算放大器：开环电压放大倍数Au= ，输入电阻 ri=∞，输出电阻Ro =0，开环带宽BW=∞，当U+=U-时U o =0，共模抑制比K=∞，没有温度漂移。
理想运算放大器具有如下特点：两输入端的电压差近似为零；两个输入端不取用电流；这个结论是分析各种运算电路的简便依据。
集成运算放大器的同相输入端和反相输入端存在一种状态；即两个输入端对地电压总是相等，两者电位总相等好象“短路”。
通常称“虚短”。
由于理想集成运放两输入端电位相等，输入电流为零。
这种与电路相连但输入电流又近似为零相当于断开一样，通常称为 。
如果反相端有输入、同相端“接地”，则反相输入端电位接近零，即U+≈U-。
这个不接地的地电位端称为“虚地”。
14、 交流电使用极广泛,但在许多场合需要直流电,电子线路和自动控制装置中需要用电压稳定的直流电源.除直流发电机外,蓄电池、干电池是一种直流电,但最常用的是把交流电变换为直流电的稳压电源。
图4-1是基本直流电源的原理方框图,是由整流变压器、整流电路、滤波器、稳压环节组成。
具有整流功能的电路设备称整流器,稳压电路指能稳定输出电压且尽可能不受电源波动或负载变化的影响的电路；变压器将输入交流电变电压为所需交流电压值,将交流电变换为直流电的过程叫做 ,由整流器件组成的整流电路输出方向不变的脉动直流电,再经滤波器变换为平滑的直流电压,该直流电压经稳压获得恒稳直流电压。
四、多项选择（在备选答案中选出一至四个正确答案，须仅将全部正确答案代字母填入题干
后的括号内，正确答案未选全或有选择错误的，该题无分。
每题4分，共16分）
01．万用表可测电流、电压和电阻，测量电流时应把万用表_________在被测电路里；测量电压时应把万用表和被测部分并联；测量电阻前或每次更换倍率档时都应调节______________，并且应将被测电路中的电源断开。
（ ）。
装 订
学 号：
姓 名：
班 级：
A 、串联
B 、调零
C 、并联
D 、电机
02．下列描述门电路正确的是（ ）。
A ．与非门：有0出1，全1出0； B. 异或门：相同出0，不同出1； C. 或非门：有1出0，全0出1； D. 与门： 有0出0，全1出1。
03．下列四个选项中，结论正确的是：（ ）。
A ．负载作星形连接时，线电流必等于相电流
B ．负载三角形连接时，线电流必等于相电流
C ．当三相负载越接近对称时，中线电流越小
D ．三相对称负载星形和三角形连接时，其总有功功率均为相线线ϕcos I U P 3=
04．下列关于电路描述错误的是（ ）。
A ．基尔霍夫电流定律不仅适用于电路中的节点，也适用于封闭面。
B ．电感的感抗与频率成反比。
C ．多级放大电路总电压放大倍数是各级放大倍数的和。
D ．电动势的方向是在电源的内部从正极指向负极，而电压的方向是从高电位指向低电位。
五、分析题（本题共12分）
分析逻辑电路如图所示，写出逻辑表达式，并化简之。
六、分析计算题（每题8分，共32分）
1.在如图所示的电路中，已知V CC =12V ，R B1=30K Ω， R B2=10K Ω，R C =2K Ω，R E =1K Ω， R L =8K Ω，β=40。
（1）求三极管静态值I B 、I C 和U CE ；（2）画出微变等效电路； （3）求电压放大倍数A u ；（4）求输入电阻R i 和输出电阻R o 。
2. 三极管放大电路如图所示。
已知Ucc=12V ，Rc=3K Ω，R B =240K Ω，β =40；试估算其静态值I B I C U CE .
3.如图，其中Ｒ1＝Ｒ2＝Ｒ3=10k Ω Rf1=51k Ω Rf2=100k Ω Ui1=0.1V Ui2=0.3V 。
求Ｕ01，Ｕ02。
4.在纯电阻电路中已知电阻为44Ω，交流电压u ＝311sin （314t ＋300）V 。
求通过电阻的电流是多大？写出电流的解析式，画出相量图。
