电容大小规格定义
Y1、Y2电容
苏工所言极是！有几个问题需要说明：1、X、Y电容是怎么定义出来的？这类电容的出处是GB/T 14472-1998（idt IEC 384-14：1993）；该标准规定了《拟制电源电磁干扰用固定电容器》的详细规范。
早期将拟制电源电磁干扰称为拟制射频干扰，就出现我司“抗干扰电容”一词。
X类电容或RC组件：一种适用在电容器失效时不会导致电击危险的场合的电容器或RC组件。
X 类电容按照迭加到电源电压上的脉冲电压大小分三个小类：X1、X2、X3。
Y类电容或者RC组件：一种适用在电容器失效时会导致电击危险的场合的电容器或RC组件。
Y 类电容分为四个小类：Y1、Y2、Y3、Y4。
注意，X电容是按照使用时迭加到电源电压上的峰值脉冲电压分类的，而Y电容是按照跨接的绝缘类型分类的。
表1.X电容分类表2.Y电容分类表2、X、Y电容使用问题X、Y电容定义告诉我们，X、Y是从电容功能来规定的，并没有规定电容器材质，之所以把这类电容专门制订一个分规范，正因为其特殊用途：与安规有关，有安规认证要求。
所以，到底是用X还是Y电容，只有在具体电路中应用中才能确定，设计师选择该类电容时应该明确电容类别，然后根据电容使用电压、跨接的绝缘类型确定电容小类。
之所以要把小类确定清楚，因为各小类的性能要求有所不同，比如耐压试验要求：表3.耐电压3、目前在X、Y电容使用及物料代码描述上我们存在的问题？目前根据电容器行业生产水平及成本等考虑，最适合做X、Y电容的是聚丙烯薄膜电容及瓷片电容，大家注意，有的瓷片电容上甚至X、Y标志同时存在。
但是由于早期我司物料编码规则的不完善，在对这类电容的物料描述产生一定的错误，导致一定程度的误用，主要问题：1）同样一个规格的X或Y电容有多个料号，这主要是早期编码规则不严密造成的，加之安规认证标记不同，导致一个规格物料出现多个料号现象，针对这个问题，标准化室在主导改善；2）物料名称错误：按照电容器分类原则，电容器是以介质材料来命名，这样“抗干扰电容”属于描述功能的词语，显然不能做为电容器名称来使用。
贴片电阻电容的规格、封装、尺寸
E96 1.00 1.02 1.05 1.07 1.10 1.13 1.15 1.18 1.21 1.24 1.27 1.30 1.33 1.37 1.40 1.43 1.47 1.50 1.54 1.58 1.62 1.65 1.69 1 1.78 1.82 1.87 1.91 1.96 2.00 2.05 2.10 2.15 2.21 2.26 2.32 2.37 2.43 2.49 2.55 2.61 2.67 2.74 2.80 2.87 2.94 3.01 3 3.16 3.24 3.32 3.40 3.48 3.57 3.65 3.74 3.83 3.92 4.02 4.12 4.22 4.32 4.42 4.53 4.64 4.75 4.87 4.99 5.11 5.23 5.36 5 5.62 5.76 5.90 6.04 6.19 6.34 6.49 6.65 6.81 6.98 7.15 7.32 7.50 7.68 7.87 8.06 8.25 8.45 8.66 8.87 9.09 9.31 9.53 9
1.78 1.80 1.82 1.84 1.87 1.89 1.91 1.93 1.96 1.98 2.00 2.03 2.05 2.08 2.10 2.13 2.15 2.18 2.21 2.23 2.26 2.29 2.32 2
2.37 2.40 2.43 2.46 2.49 2.52 2.55 2.58 2.61 2.64 2.67 2.71 2.74 2.77 2.80 2.84 2.87 2.91 2.94 2.98 3.01 3.05 3.09 3
简述 基本结构 分类 规格、封装、尺寸 额定功率及工作电压 阻值,标准阻值 标识 规格书、生产厂家 命名方法 价格、报价
贴片电阻规格、封装、尺寸 ChipR Dimensions 、Footprint
钽电容规格识别
贴片钽电容简述贴片钽电容(以下简称钽电容)作为电解电容器中的一类。
广泛应用于各类电子产品，特别是一些高密度组装，内部空间体积小产品，如手机、便携式打印机。
钽电容是一种用金属钽（Ｔa）作为阳极材料而制成的，按阳极结构的不同可分为箔式和钽烧粉结式两种。
在钽粉烧结式钽电容中，又因工作电解质不同，分为固体电解质钽电容(Solid Tantalum)和非固体电解质钽电容。
其中，固体钽电解电容器用量最大。
钽电容由于使用金属钽做介质，不需要像普通电解电容那样使用电解液。
另外，钽电容不需像普通电解电容那样使用镀了铝膜的电容纸烧制，所以本身几乎没有电感，但同时也限制了它的容量。
Taj系列贴片钽电容是AVX公司生产的一种贴片封装的钽电解电容，是电子市场上最常见的一种型号。
固体钽电容特性优点：体积小由于钽电容采用了颗粒很细的钽粉，而且钽氧化膜的介电常数ε比铝氧化膜的介电常数高，因此钽电容的单位体积内的电容量大。
使用温度范围宽，耐高温由于钽电容内部没有电解液，很适合在高温下工作。
一般钽电解电容器都能在－50℃~100℃的温度下正常工作，虽然铝电解也能在这个范围内工作，但电性能远远不如钽电容。
寿命长、绝缘电阻高、漏电流小钽电容中钽氧化膜介质不仅耐腐蚀，而且长时间工作能保持良好的性能容量误差小等效串联电阻小(ESR),高频性能好缺点：耐电压不够高电流小价格高贴片钽电容封装、尺寸封装尺寸：毫米（英寸）AVX 常规系列(TAJ)贴片钽电容：容量和额定电压(字母表示封装大小)AVX贴片钽电容标识年份 Year 年份代码 YearCode 2000 M 2001 N 2002 P 2003 R 2004 S 2005 T 2006 U 2007 Y电压代码 Voltage Code 额定电压 V(85°C) Rated Voltage F 2.5 G 4 L 6.3 A 10 C 16 D 20 E 25 V 35 T50封装尺寸：毫米（英寸）CodeEIA CodeL±0.20 (0.008) W+0.20 (0.008) -0.10 (0.004) H+0.20 (0.008) -0.10 (0.004) W1±0.20 (0.008) A+0.30(0.012)-0.20(0.008)S Min.A 3216-18 3.20 (0.126) 1.60 (0.063) 1.60 (0.063)1.20 (0.047) 0.80 (0.031) 1.80(0.071) B 3528-21 3.50 (0.138) 2.80 (0.110) 1.90 (0.075)2.20 (0.087) 0.80 (0.031) 1.40(0.055) C 6032-28 6.00 (0.236) 3.20 (0.126) 2.60 (0.102)2.20 (0.087) 1.30 (0.051) 2.90(0.114) D7343-31 7.304.302.90 (0.114) 2.401.304.40。

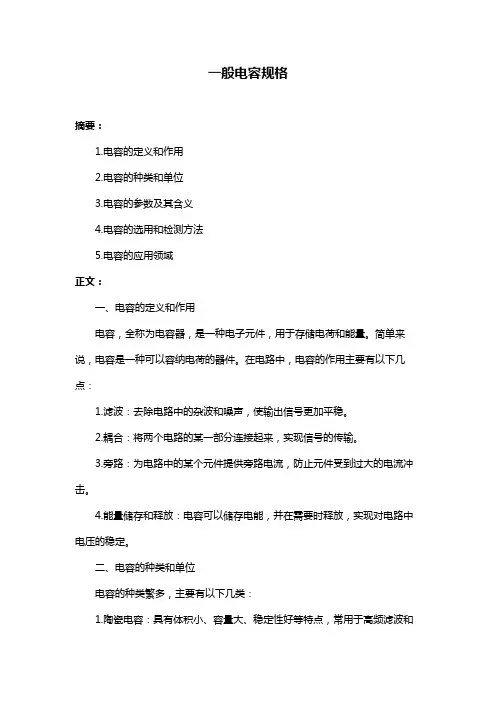

一般电容规格
一般电容规格摘要：1.电容的定义和作用2.电容的种类和单位3.电容的参数及其含义4.电容的选用和检测方法5.电容的应用领域正文：一、电容的定义和作用电容，全称为电容器，是一种电子元件，用于存储电荷和能量。
简单来说，电容是一种可以容纳电荷的器件。
在电路中，电容的作用主要有以下几点：1.滤波：去除电路中的杂波和噪声，使输出信号更加平稳。
2.耦合：将两个电路的某一部分连接起来，实现信号的传输。
3.旁路：为电路中的某个元件提供旁路电流，防止元件受到过大的电流冲击。
4.能量储存和释放：电容可以储存电能，并在需要时释放，实现对电路中电压的稳定。
二、电容的种类和单位电容的种类繁多，主要有以下几类：1.陶瓷电容：具有体积小、容量大、稳定性好等特点，常用于高频滤波和耦合。
2.钽电容：具有体积小、容量大、可靠性高等特点，常用于滤波和旁路。
3.铝电解电容：容量大、电压高，但稳定性和抗干扰性较差，常用于低频滤波。
4.聚乙烯电容：具有稳定性好、温度特性佳等特点，常用于信号耦合和滤波。
5.云母电容：具有稳定性好、体积适中等特点，常用于滤波和旁路。
电容的单位是法拉（F），常用的单位还有微法拉（μF）、皮法拉（pF）等。
三、电容的参数及其含义电容的主要参数有：1.容量：表示电容储存电荷的能力，单位为法拉。
2.电压：表示电容所能承受的最高电压，超过该值可能导致电容损坏。
3.耐压：表示电容在长时间工作下的最高电压，超过该值可能导致电容损坏。
4.漏电：表示电容在未施加电压时的漏电电流，该参数越小，电容的性能越好。
5.温度系数：表示电容容量随温度变化的程度，温度系数越小，电容的稳定性越好。
6.频率响应：表示电容在不同频率下的性能，频率响应越宽，电容的适用范围越广。
四、电容的选用和检测方法在选择电容时，需要根据电路的需求来选取合适的种类、容量、电压等参数。
在检测电容时，可以采用以下方法：1.用万用表测量：将万用表调至电容档，将电容的两端接到万用表上，读取显示的容量值。
电容0.022-概述说明以及解释
电容0.022-概述说明以及解释1. 引言1.1 概述概述部分的内容应该是对整篇文章的主题和背景进行简要介绍。
在这篇文章中，标题为"电容0.022"，我们将着重探讨和讨论与该电容有关的相关要点和信息。
电容是电路中一种重要的电子元件，用来存储和释放电荷。
它是由两个电极和介质组成的，当电压施加在电容上时，电荷便会在两个电极之间存储，形成电场。
电容常常用于储能、滤波、耦合等电路中。
在本文中，我们将重点探讨一个特定的电容参数：0.022。
这个数值代表了电容的具体容量大小，通常使用单位法拉（F）进行表示。
它对于电路的性能和功能具有重要影响。
通过对这个特定电容的研究和分析，我们将探讨它在电路中的应用和作用。
我们将讨论它的特性、优势以及适用的场景。
同时，我们还将介绍如何正确选择和使用这种电容，以及使用其他相关元件和技术来优化电路的表现。
通过深入了解和研究电容0.022，我们可以更好地理解电子元件的工作原理和性能。
这将为我们在实际设计和应用中合理选择电容提供宝贵的参考和指导。
在接下来的文章结构中，我们将进一步展开讨论不同的要点，包括第一个要点和第二个要点，以便更全面地探讨电容0.022的相关内容。
最后，在结论部分，我们将总结这些要点并对未来的发展进行展望。
通过这篇文章，我们希望读者能够了解并掌握电容0.022的重要知识，为电路设计和实践提供有益的指导。
文章结构部分的内容通常包括对整篇文章的大致组织和安排进行说明。
在本文中，它可以包括如下内容：文章结构本文主要包括介绍、正文和结论三个部分。
1. 引言引言部分主要介绍文章的背景和目的，引起读者的兴趣并对本文的主题进行概述。
1.1 概述概述部分提供了文章的整体框架，并简要说明电容0.022的背景和意义。
1.2 文章结构文章结构部分对整篇文章的大致组织和安排进行说明，详细列出了本文的各个章节和其对应的内容。
1.3 目的目的部分明确指出本文的写作目的和研究问题，并提出相关的研究假设或预期结果。
铝电解电容规格参数
铝电解电容规格参数
铝电解电容的规格参数主要包括静电容量、工作电压、温度、等效串联电阻（ESR）
等。
1.静电容量：这是电容器能够储存的电荷量，单位通常为微法（uF）。
静电容量的大
小决定了电容器的储能能力。
2.工作电压：电容器在工作时所能承受的最大电压，也称为额定电压。
如果电容器在
工作时电压超过这个值，可能会导致电容器损坏。
3.温度：电容器的工作温度范围，以及在此范围内的性能变化。
常见的铝电解电容温
度大多为85℃、105℃。
在高温条件下（例如纯甲类功放），应优选105℃标称的电容。
4.等效串联电阻（ESR）：电容器内部的电阻，会影响电容器的充放电性能。
ESR越
低，电容器的性能越好。
ESR与电容器的容量、电压、频率及温度都有关。
当额定电压固定时，容量愈大ESR愈低。
当容量固定时，选用高额定电压的品种可以降低ESR。
此外，铝电解电容的外形结构尺寸也是重要的规格参数，包括高度、直径、端子直径等，这些参数对于电容器的安装和使用都有影响。
总的来说，铝电解电容的规格参数是选择和使用电容器时需要考虑的重要因素，应根据具体的应用需求和电路条件来选择合适的电容器。
电容的规格和品种介绍
电容的种类电容的种类有很多，可以从原理上分为：无极性可变电容、无极性固定电容、有极性电容等，从材料上可以分为：CBB电容（聚乙烯），涤纶电容、瓷片电容、云母电容、独石电容、电解电容、钽电容等。
下表是各种电容的优缺点：各种电容的优缺点极性名称制作优点缺点无无感CBB电容2层聚丙乙烯塑料和2层金属箔交替夹杂然后捆绑而成。
无感，高频特性好，体积较小不适合做大容量，价格比较高，耐热性能较差。
无CBB电容2层聚乙烯塑料和2层金属箔交替夹杂然后捆绑而成。
有感，其他同上。
无瓷片电容薄瓷片两面渡金属膜银而成。
体积小，耐压高，价格低，频率高（有一种是高频电容）易碎！容量低无云母电容云母片上镀两层金属薄膜容易生产，技术含量低。
体积大，容量小，（几乎没有用了）无独石电容体积比CBB更小，其他同CBB，有感有电解电容两片铝带和两层绝缘膜相互层叠，转捆后浸泡在电解液（含酸性的合成溶液）中。
容量大。
高频特性不好。
有钽电容用金属钽作为正极，在电解质外喷上金属作为负极。
稳定性好，容量大，高频特性好。
造价高。
（一般用于关键地方））名称：聚酯（涤纶）电容（CL）符号：电容量：40p--4u额定电压：63--630V主要特点：小体积，大容量，耐热耐湿，稳定性差应用：对稳定性和损耗要求不高的低频电路2）名称：聚苯乙烯电容（CB）符号：电容量：10p--1u额定电压：100V--30KV主要特点：稳定，低损耗，体积较大应用：对稳定性和损耗要求较高的电路3）名称：聚丙烯电容（CBB）符号：电容量：1000p--10u额定电压：63--2000V主要特点：性能与聚苯相似但体积小，稳定性略差应用：代替大部分聚苯或云母电容，用于要求较高的电路4）名称：云母电容（CY）符号：电容量：10p--0。
1u额定电压：100V--7kV主要特点：高稳定性，高可靠性，温度系数小应用：高频振荡，脉冲等要求较高的电路5）名称：高频瓷介电容（CC）符号：电容量：1--6800p额定电压：63--500V主要特点：高频损耗小，稳定性好应用：高频电路6）名称：低频瓷介电容（CT）符号：电容量：10p--4。
Y1、Y2电容
苏工所言极是！有几个问题需要说明：1、X、Y电容是怎么定义出来的？这类电容的出处是GB/T 14472-1998（idt IEC 384-14：1993）；该标准规定了《拟制电源电磁干扰用固定电容器》的详细规范。
早期将拟制电源电磁干扰称为拟制射频干扰，就出现我司“抗干扰电容”一词。
X类电容或RC组件：一种适用在电容器失效时不会导致电击危险的场合的电容器或RC组件。
X 类电容按照迭加到电源电压上的脉冲电压大小分三个小类：X1、X2、X3。
Y类电容或者RC组件：一种适用在电容器失效时会导致电击危险的场合的电容器或RC组件。
Y 类电容分为四个小类：Y1、Y2、Y3、Y4。
注意，X电容是按照使用时迭加到电源电压上的峰值脉冲电压分类的，而Y电容是按照跨接的绝缘类型分类的。
表1.X电容分类表2.Y电容分类表2、X、Y电容使用问题X、Y电容定义告诉我们，X、Y是从电容功能来规定的，并没有规定电容器材质，之所以把这类电容专门制订一个分规范，正因为其特殊用途：与安规有关，有安规认证要求。
所以，到底是用X还是Y电容，只有在具体电路中应用中才能确定，设计师选择该类电容时应该明确电容类别，然后根据电容使用电压、跨接的绝缘类型确定电容小类。
之所以要把小类确定清楚，因为各小类的性能要求有所不同，比如耐压试验要求：表3.耐电压3、目前在X、Y电容使用及物料代码描述上我们存在的问题？目前根据电容器行业生产水平及成本等考虑，最适合做X、Y电容的是聚丙烯薄膜电容及瓷片电容，大家注意，有的瓷片电容上甚至X、Y标志同时存在。
但是由于早期我司物料编码规则的不完善，在对这类电容的物料描述产生一定的错误，导致一定程度的误用，主要问题：1）同样一个规格的X或Y电容有多个料号，这主要是早期编码规则不严密造成的，加之安规认证标记不同，导致一个规格物料出现多个料号现象，针对这个问题，标准化室在主导改善；2）物料名称错误：按照电容器分类原则，电容器是以介质材料来命名，这样“抗干扰电容”属于描述功能的词语，显然不能做为电容器名称来使用。
电容规格的详细介绍
电容器规格详细介绍电容器种类:依照主要材质特性分为电解质电容, 电解质芯片电容, 塑料薄膜电容, 陶瓷电容,及陶瓷芯片电容等大类别.1. 电解质电容器种类: 依照细部材质, 形状, 及功能特性可再区分为标准型 (>11mm高度),迷你型 (7mm高度), 超迷你型 (5mm高度), 耐高温型(105℃), 低漏电型,迷你低漏电型 (7mm高度), 双极性型, 无极性型, 及低内阻型 (Low ESR)等.2. 电解质芯片电容器种类: 依照细部材质, 形状, 及功能特性可再区分为标准型芯片, 耐高温型芯片(105℃), 无极性型芯片, 及钽质芯片等.3. 塑料薄膜电容器种类: 依照细部材质, 形状, 及功能特性可再区分为聚乙烯薄膜, 金属化聚乙烯薄膜, 聚乙脂薄膜, 聚丙烯薄膜, 直流用金属化聚丙烯薄膜,及交流用金属化聚丙烯薄膜等.4. 陶瓷电容器种类: 依照细部材质, 形状, 及功能特性可再区分为Class-1 (T.C. Type)温度补偿型, Class-2 (Hi-K Type)高诱电型, Class-3 (S.C.Type)半导体型等.5. 陶瓷芯片电容种类: 依照尺寸及额定功率特性可再区分为0402, 0603, 0805, 1206等较具普遍性.电容器主要电气规格:1. 电容量Capacitance: 一般电解电容器的电容量范围为0.47uF-10000uF,测试频率为120Hz. 塑料薄膜电容器的电容量范围为0.001uF-0.47uF,测试频率为1KHz. 陶瓷电容器T/C type的电容量范围为1 pF-680pF,测试频率为1MHz. Hi-K type的电容量范围为100pF-0.047uF,测试频率为1KHz. S/C type的电容量范围为0.01uF-0.33uF.2. 电容值误差Tolerance: 一般电解电容器的电容值误差范围为M 即 +/-20%,塑料薄膜电容器为J即 +/-5%或K即 +/-10%, 或M即 +/-20%三种, 陶瓷电容器T/C type为C即 +/-0.25pF (10pF以下时), 或D即 +/-0.5pF(10pF以下时), 或J或K四种. Hi-K type 及S/C type为K或M或Z即+80/-20%三种.3. 损失角即D值: 一般电解电容器因为内阻较大故D值较高, 其规格视电容值高低决定,为0.1-0.24以下. 塑料薄膜电容器则D值较低, 视其材质决定为0.001-0.01以下.陶瓷电容器视其材质决定, Hi-K type 及S/C type为0.025以下. T/Ctype其规格以Q值表示需高于400-1000. (Q值相当于D值的倒数) )4. 温度系数Temperature Coefficient: 即为电容量受温度变化改变之比例值,一般仅适用于陶瓷电容器. T/C type其常用代号为CH或NPO 即为 +/-60ppm,UJ即为 -750+/-120ppm, SL即为 +350+/-1000ppm. Hi-K type(Z)及S/C type (Y), 其常用代号为B (5P)即为 +/-10%, E (5U)即为+20/-55%, F (5V)即为 +30/-80%.5. 漏电流量Leakage current: 此为电解电容器之特定规格,一般以电容器本身额定电压加压3 Min后, 串接电流表测试, 其漏电流量需在0.01CV ( uF电容量值与额定电压相乘积) 或3uA以下 (取其较大数值). 特定低漏电流量使用(Lowleakage type) 则其漏电流量需在0.002CV或0.4uA以下.6. 冲击电压Surge Voltage: 一般以电容器本身额定电压之1.3倍电压加压,需工作正常无异状.7. 使用温度范围: 一般电解电容器的使用温度范围为 -25℃至+85℃,特定高温用或低漏电流量用者为 -40℃至+105℃. 塑料薄膜电容器为 -40℃至+85℃.陶瓷电容器T/C type为-40℃至+85℃, Hi-K type 及S/C type为-25℃至+85℃.如何选用规格适当之电容器:1. 所有被动组件中, 电容器属于种类及规格特性最复杂的组件.尤其为了配合不同电路及工作环境的需求差异, 即使是相同的电容量值与额定电压值, 亦有其它不同种类及材质特性的选择.2. 以电解电容器为例, 由于其电容量值较大,虽然能和塑料薄膜电容器或陶瓷电容器互相区隔.实际使用上仍有下述各种特性差异:A. 使用温度范围: 需选定一般型 -25℃至+85℃或耐高温型 -40℃至+105℃B. 使用高度限制: 传统A/I标准型最低高度为11mm, 迷你型为7mm,超迷你型为5mm(相当于芯片电解电容器之高度).C. 电容量误差值: 较高额定电压或电容量大于100uF时, 有一般型为 +100/-10%或 M型+/-20%.D. 低漏电流量特性: 用于某些特定电路, 与充放电时间常数准确性有关时.(相当于Tantalum钽质电容特性)E. Low ESR低内阻特性: 用于某些滤波电路,需配合高频脉波大电流之滤波效果.例如交换电源之滤波电路.F. Bipolar 双极性特性: 用于高频脉波电路,需配合高频脉波大电流之通路效果.例如推动偏向线圈之水平输出电路.G. Non-polar无极性特性: 用于低频高波幅之音频信号通路,用以避免因电容器两端之正逆向偏压, 造成输出波形失真.H. 以上为一般A/I电解电容器, 而芯片电解电容器亦同样有标准型, 耐高温型, 低漏电流量型(即钽质芯片电容), 无极性特性等分类.3. 以陶瓷电容器为例, 其材料特性区分为3类. Class 1T/C温度补偿型供高频谐振电路用, Class 2 Hi-K与Class 3S/C为滤波及信号通路用, 由于其电容量值部分类似, 且与塑料薄膜电容器亦数值接近, 需特别注意特性选用.A. Class 1容量范围为1 pF-680 pF, 可视高频电路需要, 选择CH零温度补偿型(例如RC谐振电路, 不需补偿温度系数), UJ负温度补偿型(例如LC谐振电路,需补偿线圈正温度系数), SL无控制温度补偿型 (例如高频补偿, 非谐振电路,不需考虑温度影响).4+4-/B. Class 2 Hi-K容量范围为100 pF-0.047 uF与Class 3S/C容量范围为0.01 uF-0.33 uF, 两者特性接近. 一般后者外型较小, 成本低,但耐压规格较低.C. 需注意100 pF-680 pF范围内, Class 1与 Class2电容器之Q值相差极大, 电路上不可误用.4. 以塑料薄膜电容器为例, 各类不同材质特性, 可配合不同之电路应用.其共同特性为容量不受温度影响, 适合中低频电路使用.A. 聚丙烯 (代号PPN或PPS) 材质之损失角最低, 可适用于高电压脉波电路工作. PPS 材质为1KV以上使用, PPN材质为 1KV 以下使用.B. 金属化聚丙烯 (代号MPPN) 材质耐电压较高,适用于DC高电压或AC电源电路工作.使用于AC电源电路者, 必须符合AC电源安规验证,一般称为X2电容.C. 聚乙脂 (代号PS) 损失角低且容量较低, 高频特性良好, 可适用于中低频谐振电路工作属化聚乙烯 (代号MPE) 容量范围广及无电感特性, 可适用于一般脉波电路工作. 代号.D. 金MEF者, 亦为MPE类材质, 但具有Flame-retardant防火特性.E. 聚乙烯 (代号PE分为有电感特性PEI及无电感特性PEN两种) 其损失角较大, 但因成本较低,可适用于一般直流或低频电路工作.F. 所有金属化之塑料薄膜电容器, 安规电容器X Cap及 Y Cap 附加说明:1. X cap are line to line, 0.1-1 uF. X1 for 3phase line impulsed voltage tested at 4KV, X2 forAC wall-let impulsed voltage tested at 2.5 KV.2. Y cap are line to neutral ground. 4700 pF.small to limit AC leakage current. Y1 for doubleinsulation impulsed tested at 8KV, Y2 for basicinsulation impulsed tested at 5KV.3. Capacitor Discharge: The capacitor dischargetest ensures that if an ac plug is abruptlyremoved from its receptacle, the voltage acrossthe line and neutral terminals will not exceed asafe level. Per UL 1950, voltage across acapacitance greater than 0.1 μF must decay to 37%of the ac-input peak voltage in 1 second for typeA equipment and 10 seconds for typeB equipment.IEC 61010-1 requires that the pins not behazardous (live) at 5 seconds after disconnectionfrom the supply.各类电容器参考规格:电解质电容 Electrolytic Capacitor种类 (Mini) >=11mm (Super-Mini) 7mm(Ultra-Mini) 5mm额定电压 6.3-100V 160-450V 6.3-63V 6.3-50V容值范围 (120Hz) 0.47-10000uf 0.47-220uf 0.47-470uf0.1-220uf容值误差 (120Hz) M M M M温度范围 -40℃--+85℃ -25℃--+85℃ -40℃--+105℃ -40℃--+105℃漏电流 (3 Min.) <=0.01 CV 或 3 uA <=0.03 CV 或 3 uA<=0.03 CV 或 3 uA <=0.01 CV 或 3 uA损失角 (120Hz) <=0.08--0.22 <=0.16--0.20 <=0.1--0.24<=0.1--0.24种类 (High Temp.) >=11mm (Low leakage) >=11mm(Mini / Low leakage) 7mm额定电压 6.3-100V 160-450V 6.3-63V 6.3-63V容值范围 (120Hz) 0.47-10000uf 0.47-220uf 0.47-1000uf0.47-100uf容值误差 (120Hz) M M M M温度范围 -40℃--+105℃ -25℃--+105℃ -40℃--+105℃-40℃--+105℃漏电流 (3 Min.) <=0.01 CV 或 3 uA <=0.03 CV 或 3 uA<=0.002CV或0.4uA <=0.002CV或0.4uA损失角 (120Hz) <=0.08--0.22 <=0.15--0.24 <=0.1--0.24<=0.1--0.24种类 (Bipolar) >=26mm (Nonpolar)>=11mm(Low ESR)额定电压 25/50V 10-160V 6.3-63V 6.3-100V 160-450V容值范围 (120Hz) 2.2-10uf 0.47-1000uf 0.47-100uf4.7-3300uf 3.3-330uf容值误差 (120Hz) M M M温度范围 -40℃--+85℃ -40℃--+105℃ -40℃--+85℃ -55℃--+105℃-40℃--+105℃漏电流 (3 Min.) <=100uA <=0.03 CV 或 4 uA <=0.03 CV 或3 uA损失角 (120Hz) <=0.05 <=0.15-0.25 <=0.12--0.24Ripple Current 6-8 Amp电解质芯片电容 Electrolytic Chip Capacitor种类 Electrolytic (General) Electrolytic (Hi-Temp.)Electrolytic (Non-polar) Tantalun Chip电容值范围 0.1-1000uf 0.1-1000uf 0.1-47uf 0.1---220 uf额定电压范围 6.3-100V 6.3-100V 6.3-50V 6.3---50 V容值误差范围 M M M K / M温度范围 -40℃--+85℃ -40℃--+105℃ -40℃--+85℃ -55℃--+125℃漏电流 <=0.01 CV 或 3 uA <=0.01 CV 或 3 uA <=0.01 CV 或3 uA 0.01 CV 或 5 uA损失角 <=0.1-0.35 <=0.1-0.3 <=0.15-0.3 <=0.04-0.08均具有self-healing自行回复特性, 材质被高压击穿后, 只要移去高压, 即可自行回复原有功能.塑料薄膜电容器 Plastic Film Capacitor 金属化聚乙烯种类 Polyester 聚乙烯 Metallized PolyesterPolystrene 聚乙脂电容值范围 0.001-0.47uf 0.01-10uf 100-10000pf额定电压范围 50/100/200/400V 50/100/250/400/630V50/100/125/250/500V容值误差范围 J, K, M. J, K, M. G, J, K.温度范围 -40℃--+85℃ -40℃--+85℃ -40℃--+85℃损失角(1KHz) <=0.006 <=0.01 <=0.001Withstand Voltage 200% 1 Min. 175% 3 Sec.Inductive / 代号 No/Yes, PEN(Red)/PEI(Green) No /MPE (Red) No / PS金属化聚丙烯种类 Polypropylene 聚丙烯 Metallized PolypropyleneMetallized Polypropylene 金属化聚丙烯电容值范围 0.001-0.68uf 0.01-3.3uf 0.001-0.47uf额定电压范围 50/100/250/400/630/1000V 100/250/400/630V250/275VAC容值误差范围 J, K, M. G, J, K. K(>0.01uf), M(<0.01uf)温度范围 -40℃--+85℃ -40℃--+85℃ -40℃--+85℃损失角(1KHz) <=0.0008 <=0.001 <=0.001Withstand Voltage 250 % Rated Voltage DC 2000V /1Sec. DC 2000V / 1Sec.Inductive / 代号 No, PPN / PPS (Hi-Voltage) No / MPNo / MPX (X2 Cap.)Across the line cap.陶瓷芯片电容 (MLCC)Multi-layer Ceramic Chip型号 0402 0603 0805 1206尺寸 inch 0.04L*0.02W 0.06L*0.03W 0.08L*0.05W0.12L*0.06W额定电压 16/25/50V 10/16/25/50V 10/16/25/50V25/50/100/200/500V温度系数 COG (NPO) X7R Y5V容值范围 <=220pf温度范围 -55℃--+125℃ -55℃--+125℃ -30℃--+85℃容值误差 F 或 G 或 J 或 K J 或 K 或 M +80/-20% 或 MD值 (1KHz) <=0.0015 <=0.025 <=0.05陶瓷电容 Ceramic Disc ChipClass-1 (T.C. Type) CH (NPO+/_ 60) UJ (-750+/_120)SL (+350/_1000)容值范围 <=680pf <=680pf <=680pf温度范围 -55℃--+85℃ -55℃--+85℃ -40℃--+85℃容值误差 C/D/J/K C/D/J/K C/D/J/KQ值 (1MHz) <=30pf Q>=400+20C <=30pf Q>=400+20C<=30pf Q>=400+20C>30pf Q>1000 >30pf Q>1000 >30pf Q>1000Class-2 (Hi-K Type) B(Y5P) +/_10% E(Z5U) +20/-55%F(Z5V) +30/-80%容值范围 100pf-0.047uf 100pf-0.047uf 100pf-0.047uf温度范围 -25℃--+85℃ +10℃--+85℃ +10℃--+85℃容值误差 K M +80/-20%额定电压 50/63/100/500/630/1KVD值 (1KHz) <=0.025 <=0.025 <=0.05Class-3 (S.C. Type) B(Y5P) +/_10% E(Y5U) +20/-55%F(Y5V) +30/-80%容值范围 0.01uf-0.33uf 0.01uf-0.33uf 0.01uf-0.33uf温度范围 -25℃--+85℃ -25℃--+85℃ -25℃--+85℃容值误差 K M +80/-20%额定电压 16/25/50/63VD值 (1KHz) <=0.025 <=0.025 <=0.05钽电解电容器作为电解电容器中的一类。
电容常见规格
电容常见规格
电容器的规格有非常多，以下是一些较常见的规格：
1. 容量（单位：法拉，F）：电容器的容量表示其储存电量的
能力，常见的容量有微法（μF）、毫法（mF）和微法（nF）等。
2. 额定电压（单位：伏特，V）：电容器能够承受的最大电压，超过该电压可能导致电容器的损坏。
3. 极间距离（单位：米，m）：电容器的极板之间的距离，较
小的距离可以提高电容器的容量。
4. 极板面积（单位：平方米，m²）：电容器的极板面积越大，其容量越大。
5. 介质材料：电容器的极板之间需要一个绝缘材料作为介质，常见的材料有陶瓷、塑料、纸浆薄膜等。
6. 构造形式：电容器可以分为固定电容器和可调电容器两种形式，固定电容器容量不可变，而可调电容器容量可以通过外部调节。
7. 温度特性：电容器的容量可能会随着温度的变化而发生变化，一些电容器具有较好的温度稳定性，适用于高温或低温环境。
8. 尺寸：电容器的尺寸可以根据不同应用的需要而有所变化，较小尺寸的电容器适用于集成电路等密集器件。
电容规格
贴片电容的精度表示方法..电容的型号命名：1、各国电容器的型号命名很不统一，国产电容器的命名由四部分组成：第一部分：用字母表示名称，电容器为C。
第二部分：用字母表示材料。
第三部分：用数字表示分类。
第四部分：用数字表示序号。
2、电容的标志方法：(1)直标法：用字母和数字把型号、规格直接标在外壳上。
(2)文字符号法：用数字、文字符号有规律的组合来表示容量。
文字符号表示其电容量的单位：P、N、u、m、F等。
和电阻的表示方法相同。
标称允许偏差也和电阻的表示方法相同。
小于10pF的电容，其允许偏差用字母代替：B——±0.1pF，C——±0.2pF，D——±0.5pF，F——±1pF。
(3)色标法：和电阻的表示方法相同，单位一般为pF。
小型电解电容器的耐压也有用色标法的，位置靠近正极引出线的根部，所表示的意义如下表所示：颜色黑棕红橙黄绿蓝紫灰耐压4V 6.3V 10V 16V 25V 32V 40V 50V 63V(4)进口电容器的标志方法：进口电容器一般有6项组成。
第一项：用字母表示类别：第二项：用两位数字表示其外形、结构、封装方式、引线开始及与轴的关系。
第三项：温度补偿型电容器的温度特性，有用字母的，也有用颜色的，其意义如下表所示：序号字母颜色温度系数允许偏差字母颜色温度系数允许偏差1 A 金+100 R 黄-2202 B 灰+30 S 绿-3303 C 黑0 T 蓝-4704 G ±30 U 紫-7505 H 棕-30 ±60 V -10006 J ±120 W -15007 K ±250 X -22008 L 红-80 ±500 Y -33009 M ±1000 Z -470010 N ±2500 SL +350~-100011 P 橙-150 YN -800~-5800备注：温度系数的单位10e -6/℃；允许偏差是% 。
什么是电容？如何计算电容的大小？
什么是电容？如何计算电容的大小？
电容是指电场中储存电荷的能力，是电子设备中非常重要的元件之一。
电容的基本单位是法拉，但是常用的单位还有微法和皮法等。
计算电容大小的方法有多种，其中最常用的是通过电容器两端的电压和流过电容的电流来计算。
具体来说，电容的大小可以通过以下公式计算：C=Q/V，其中C表示电容，Q表示电容器中储存的电荷量，V表示电容器两端的电压。
另外，根据电容器在交流电下的表现，还可以使用以下公式计算电容的大小：C=1/2πfC，其中C表示电容，f 表示交流电的频率。
除了通过电压、电流和频率来计算电容的大小外，还可以通过测量电容器的一些参数来计算电容的大小。
例如，通过测量电容器两端的电感和电阻可以计算出电容的大小。
在实际应用中，需要根据不同的需求选择不同规格的电容。
例如，在滤波、耦合和退耦等电路中需要使用不同规格的电容来达到不同的效果。
因此，了解电容的基本概念和计算方法对于电子设备的设计和制造非常重要。
钽电容规格识别
贴片钽电容简述贴片钽电容(以下简称钽电容)作为电解电容器中的一类。
广泛应用于各类电子产品，特别是一些高密度组装，内部空间体积小产品，如手机、便携式打印机。
钽电容是一种用金属钽（Ｔa）作为阳极材料而制成的，按阳极结构的不同可分为箔式和钽烧粉结式两种。
在钽粉烧结式钽电容中，又因工作电解质不同，分为固体电解质钽电容(Solid Tantalum)和非固体电解质钽电容。
其中，固体钽电解电容器用量最大。
钽电容由于使用金属钽做介质，不需要像普通电解电容那样使用电解液。
另外，钽电容不需像普通电解电容那样使用镀了铝膜的电容纸烧制，所以本身几乎没有电感，但同时也限制了它的容量。
Taj系列贴片钽电容是AVX公司生产的一种贴片封装的钽电解电容，是电子市场上最常见的一种型号。
固体钽电容特性优点：体积小由于钽电容采用了颗粒很细的钽粉，而且钽氧化膜的介电常数ε比铝氧化膜的介电常数高，因此钽电容的单位体积内的电容量大。
使用温度范围宽，耐高温由于钽电容内部没有电解液，很适合在高温下工作。
一般钽电解电容器都能在－50℃~100℃的温度下正常工作，虽然铝电解也能在这个范围内工作，但电性能远远不如钽电容。
寿命长、绝缘电阻高、漏电流小钽电容中钽氧化膜介质不仅耐腐蚀，而且长时间工作能保持良好的性能容量误差小等效串联电阻小(ESR),高频性能好缺点：耐电压不够高电流小价格高贴片钽电容封装、尺寸封装尺寸：毫米（英寸）AVX 常规系列(TAJ)贴片钽电容：容量和额定电压(字母表示封装大小) AVX贴片钽电容标识年份Year 年份代码Year Code2000M 2001N 2002P 2003R 2004S 2005T 2006U 电压代码VoltageCode额定电压V(85°C)RatedVoltage FG4LA10C16D20E252007Y V35T50封装尺寸：毫米（英寸）CodeEIACode L±W+ H+W1±A+S Min.A3216-18B3528-21C6032-28D7343-31E7343-43V7361-38±±W1 dimension applies to the termination width for A dimensional area only.电容量85°C时DC额定电压（VR）。
贴片电容常见容值规格参数
贴片电容常见容值规格参数在电子产品的制造和设计中，贴片电容是一种常见的元器件。
它具有体积小、重量轻、安装方便等优点，因此被广泛应用于电子设备中。
在选择贴片电容时，容值是一个重要的参数。
容值的大小决定了电容器的存储电荷量，也直接影响电路的性能。
容值是贴片电容的最基本参数之一，也是我们选择时需要特别关注的。
常见的贴片电容容值规格参数有以下几种：1. 纳法（nF）：纳法是最常见的贴片电容容值单位之一。
它表示的是电容器的容值大小，其数值一般较小，通常在几个皮法到几百微法之间。
纳法容值的贴片电容器广泛用于各类电子设备中，如手机、电脑、摄像机等。
2. 微法（uF）：微法是另一种常见的贴片电容容值单位。
与纳法相比，微法容值的贴片电容器数值较大，一般在几微法到几百微法之间。
微法容值的贴片电容器常用于需要较大电容值的电路中，如电源滤波电路、音频放大电路等。
3. 皮法（pF）：皮法是贴片电容容值的较小单位，一皮法等于一万分之一纳法。
皮法容值的贴片电容器一般用于需要较小电容值的高频电路中，如射频电路、天线匹配电路等。
4. 法拉（F）：法拉是电容器容值的国际单位，容值较大，一般在几毫法到几百毫法之间。
法拉容值的贴片电容器常用于一些特殊应用中，如电动机启动电容器、电力电子设备中的电容器等。
在实际应用中，我们选择贴片电容时需要根据电路的需求来确定合适的容值。
一般来说，如果电路对容值的要求较高，我们可以选择容值较大的贴片电容器；如果电路对容值的要求较低，我们可以选择容值较小的贴片电容器。
当然，还需要考虑到电容器的尺寸、工作电压、温度系数等其他因素。
除了容值之外，贴片电容还有一些其他的规格参数也需要注意。
比如工作电压（V），它表示电容器能够承受的最大电压值；温度系数（TC），它表示电容器容值随温度变化的程度；失效率（DF），它表示电容器在工作频率下的损耗程度等等。
贴片电容的常见容值规格参数包括纳法、微法、皮法和法拉。
在选择贴片电容时，我们需要根据电路的需求来确定合适的容值。
超级电容的规格
超级电容的规格超级电容是一种具有高电容量和高储能密度的电子元件，它在电能存储和释放方面具有很多优势。
本文将从超级电容的规格参数入手，介绍超级电容的特点、应用以及未来发展方向。
一、额定电压超级电容的额定电压是指超级电容器可以长时间工作的电压范围。
超级电容的额定电压通常在2.5V到5.5V之间，具体取决于超级电容的结构设计和材料选择。
超级电容的额定电压较低，这使得它在一些低压应用中具有优势，例如备用电源、电动车辆的启动系统等。
二、容量超级电容的容量是指超级电容器可以存储的电荷量。
超级电容的容量通常以法拉(F)为单位，容量大小一般在几毫法拉至几千法拉之间。
相比于传统电容器，超级电容具有更高的电容量，可以储存更多的电荷。
因此，超级电容在能量存储和释放方面具有较大优势。
三、内阻超级电容的内阻是指在超级电容器工作时电流通过的阻力。
内阻的大小直接影响超级电容的充放电效率和功率输出能力。
一般来说，超级电容的内阻较低，这使得它可以快速充放电，适用于需要高功率输出的应用，如电动车辆的刹车能量回收系统。
四、寿命超级电容的寿命是指超级电容器可以正常工作的时间。
超级电容的寿命主要取决于电解液的稳定性和超级电容器内部的电化学反应。
一般来说，超级电容的寿命较长，可以达到几万个充放电循环。
这使得超级电容在需要长寿命和高可靠性的应用中具有优势，如可穿戴设备、智能电表等。
五、温度范围超级电容的温度范围是指超级电容器可以正常工作的温度范围。
超级电容的温度范围通常在-40℃到+85℃之间，具体取决于超级电容的材料和封装方式。
超级电容具有较好的耐温性能，可以在较宽的温度范围内工作，适用于各种环境条件下的应用，如电动车辆、太阳能储能系统等。
超级电容作为一种新型的电子元件，在能量存储和释放方面具有广泛的应用前景。
目前，超级电容已经在汽车、电子设备、可再生能源等领域得到了广泛应用。
未来，随着超级电容技术的不断发展，超级电容的容量将进一步提升，其在能量存储领域的应用将更加广泛。
电容大小规格定义
电容器标称电容值E24 E12 E6 E24 E12 E61.0 1.0 1.0 3.3 3.3 3.31.1 3.61.2 1.2 3.9 3.91.3 4.31.5 1.5 1.5 4.7 4.7 4.71.6 5.11.8 1.8 5.6 5.62.0 6.22.2 2.2 2.2 6.8 6.8 6.82.4 7.52.7 2.7 8.2 8.23.0 9.1注：用表中数值再乘以10n来表示电容器标称电容量，n为正或负整数。
主要参数的意义：标称容量以及允许偏差：目前我国采用的固定式标称容量系列是：E24，E12,E6系列。
他们分别使用的允许偏差是+-5% +-10% +-20%。
现在较为通用的容值代码表示方法为三位代码“XXY”表示法，前两位数字表示乘系数，后一位表示乘指数，单位为pF。
其中一般前两位的取值范围为上述E6和E12系列，后一位数字表示乘指数10 n。
当Y= 9时，对应前述n = -1；当Y= 8时，对应前述n = -2；当Y= 0，1，2，3，4，5，6，7时，Y就等于n。
示例如下：0.5pF容值代码表示为508； 68pF容值代码表示为680；1 pF容值代码表示为109； 120pF容值代码表示为121；4.7pF容值代码表示为479；2200pF容值代码表示为222；10pF容值代码表示为100；100000pF容值代码表示为104（0.1μF）；47μF容值代码表示为476； 330μF容值代码表示为337//--------------------------------------------------【单位pF】39 P 43 P 47 P 51 P 56 P 62 P 68 P 75 P 82 P 91 P100 P 120 P 150 P180 P 200 P 220 P 240 P 270 P 300 P 330 P 360 P 390 P470 P 560 P 620 P680 P 750 P【单位nF】1.0 1.2 1.5 1.82.2 2.73.3 3.94.75.6 10 15 18 22 27 3339 56 68 82【单位uF】0.1 0.15 0.22 0.33 0.47 1.0 (1.5) 2.2贴片电容，SMD贴片电容，无铅贴片电容的如何命名？SMT: Surface Mounting Technology表面贴装技术SMT包括表面贴装技术.表面贴装设备,表面元器件.及SMT管理摘自南山半导体有限公司网站贴片电容的命名，国内和国外的产家有一此区别但所包含的参数是一样的。
电容尺寸规格对照表
电容尺寸规格对照表电容器是电子元器件中常见的一种，其作用是存储电荷并在电路中起到滤波、隔离、耦合等作用。
在电子产品的设计和制造中，电容器的尺寸规格是非常重要的参数之一。
本文将按照电容器的类型，为大家介绍电容尺寸规格对照表。
一、电解电容器电解电容器是一种极性电容器，其正负极性必须正确连接。
电解电容器的尺寸规格通常以直径和长度为主要参数。
常见的电解电容器尺寸规格如下：1. 6.3×11mm2. 8×12.5mm3. 10×16mm4. 12.5×20mm5. 16×25mm6. 18×35mm7. 22×40mm8. 25×40mm9. 30×50mm二、陶瓷电容器陶瓷电容器是一种非极性电容器，其尺寸规格通常以直径和厚度为主要参数。
陶瓷电容器的尺寸规格如下：1. 2.5×5mm2. 3.2×6.5mm3. 5×11mm4. 7.5×13mm5. 10×20mm6. 13×25mm7. 16×31mm8. 18×40mm9. 22×45mm三、聚酯薄膜电容器聚酯薄膜电容器是一种非极性电容器，其尺寸规格通常以长度、宽度和厚度为主要参数。
聚酯薄膜电容器的尺寸规格如下：1. 5×11mm2. 7.5×13mm3. 10×20mm4. 13×25mm5. 16×31mm6. 18×40mm7. 22×45mm8. 27×50mm9. 33×60mm四、聚丙烯薄膜电容器聚丙烯薄膜电容器是一种非极性电容器，其尺寸规格通常以长度、宽度和厚度为主要参数。
聚丙烯薄膜电容器的尺寸规格如下：1. 5×11mm2. 7.5×13mm3. 10×20mm4. 13×25mm5. 16×31mm6. 18×40mm7. 22×45mm8. 27×50mm9. 33×60mm总结电容尺寸规格对照表是电子产品设计和制造中必不可少的参考资料。
电容器规格介绍
電容器規格介紹電容器種類：依照主要材質特性分為電解質電容、電解質晶片電容、塑膠薄膜電容、陶瓷電容，及陶瓷晶片電容等大類別。
1.電解質電容器種類：依照細部材質，形狀，及功能特性可再區分為標準型(>11mm高度)，迷你型(7mm高度)，超迷你型(5mm高度)，耐高溫型(105°C)，低漏電型，迷你低漏電型(7mm 高度)，雙極性型，無極性型，及低內阻型(Low ESR)等。
2.電解質晶片電容器種類：依照細部材質，形狀，及功能特性可再區分為標準型晶片，耐高溫型晶片(105°C)，無極性型晶片，及鉭質晶片等。
3.塑膠薄膜電容器種類：依照細部材質，形狀，及功能特性可再區分為聚乙烯薄膜，金屬化聚乙烯薄膜，聚乙脂薄膜，聚丙烯薄膜，直流用金屬化聚丙烯薄膜，及交流用金屬化聚丙烯薄膜等。
4.陶瓷電容器種類：依照細部材質，形狀，及功能特性可再區分為Class-1(T.C.Type)溫度補償型，Class-2(Hi-K Type)高誘電型，Class-3(S.C.Type)半導體型等。
5.陶瓷晶片電容種類：依照尺寸及額定功率特性可再區分為0402、0603、0805、1206等較具普遍性。
電容器主要電氣規格1.電容量Capacitance：一般電解電容器的電容量範圍為0.47µF~10,000µF，測試頻率為120Hz。
塑膠薄膜電容器的電容量範圍為0.001µF~0.47µF，測試頻率為1KHz。
陶瓷電容器T/C type的電容量範圍為1pF~680pF，測試頻率為1MHz。
Hi-K type的電容量範圍為100pF~0.047µF，測試頻率為1KHz。
S/C type的電容量範圍為0.01µF~0.33µF。
2.電容值誤差Tolerance：一般電解電容器的電容值誤差範圍為M即+/-20%，塑膠薄膜電容器為J即+/-5%或K即+/-10%，或M即+/-20%三種，陶瓷電容器T/C type為C即+/-0.25pF (10pF以下時)，或D即+/-0.5pF(10pF以下時)，或J或K四種。
电钻电容规格要求标准
电钻电容规格要求标准《电钻电容规格要求标准：电钻的“超能力”密码》嘿，你知道吗？在电钻的奇妙世界里，电容就像是电钻的“魔法口袋”，装着电钻能够持续稳定工作的“魔法能量”。
如果电容规格不符合标准，那电钻就像一个没吃饱饭的士兵，在工作的时候总是掉链子，要么没力气，要么突然就“罢工”了，这可不行呀！所以呀，搞懂电钻电容规格要求标准就像是拿到了让电钻“战斗力爆表”的秘籍，超级重要呢！**一、容量大小：电容的“能量仓库”**“容量大小可是电容的‘能量仓库’，可不能随便凑合哦！”电钻电容的容量大小直接决定了它能够储存多少电能。
这就好比是一个蓄水池，容量大的就能储存更多的水，在干旱的时候可以持续供水。
对于电钻来说，大容量的电容在电钻高负荷运转时，就能够提供更持久的电力支持。
比如说，在长时间钻孔或者钻比较坚硬的材料时，如果电容容量小，就像小蓄水池很快干涸一样，电钻就会突然没电。
就像你正在玩一个超刺激的游戏，突然手机没电了，那可太扫兴了。
而像一些工业级别的大电钻，因为工作强度大，就需要容量较大的电容，这样才能保证工作的持续进行，不会因为电量不足而成为工作中的“拖油瓶”。
**二、耐压值：电容的“抗压防线”**“耐压值就像电容的‘抗压防线’，弱了可不行呀！”耐压值是电钻电容的一个关键指标。
可以把耐压值想象成是一个堤坝能够承受洪水的最高水位。
如果实际电压超过了电容的耐压值，那就像是洪水冲垮了堤坝一样，电容就会被损坏。
在电钻的使用环境中，电压可能会因为各种原因而波动。
比如在一些老旧的工厂里，电路系统不太稳定，电压可能会突然升高。
如果电容的耐压值不够，那它就会成为电钻的一个“致命弱点”。
就像一个超级英雄，虽然有很多超能力，但是却有一个很脆弱的“罩门”。
例如，普通家用的电钻，如果电容耐压值过低，当遇到电压稍微升高的情况，电容就可能会被击穿，导致电钻无法使用，这可真是个“低级失误大赏”啊！**三、等效串联电阻（ESR）：电容的“效率小怪兽”**“等效串联电阻（ESR）就像电容里的‘效率小怪兽’，要把它驯服！”等效串联电阻（ESR）影响着电容的工作效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电容器标称电容值E24 E12 E6 E24 E12 E61.0 1.0 1.0 3.3 3.3 3.31.1 3.61.2 1.2 3.9 3.91.3 4.31.5 1.5 1.5 4.7 4.7 4.71.6 5.11.8 1.8 5.6 5.62.0 6.22.2 2.2 2.2 6.8 6.8 6.82.4 7.52.7 2.7 8.2 8.23.0 9.1注：用表中数值再乘以10n来表示电容器标称电容量，n为正或负整数。
主要参数的意义：标称容量以及允许偏差：目前我国采用的固定式标称容量系列是：E24，E12,E6系列。
他们分别使用的允许偏差是+-5% +-10% +-20%。
现在较为通用的容值代码表示方法为三位代码“XXY”表示法，前两位数字表示乘系数，后一位表示乘指数，单位为pF。
其中一般前两位的取值范围为上述E6和E12系列，后一位数字表示乘指数10 n。
当Y= 9时，对应前述n = -1；当Y= 8时，对应前述n = -2；当Y= 0，1，2，3，4，5，6，7时，Y就等于n。
示例如下：0.5pF容值代码表示为508； 68pF容值代码表示为680；1 pF容值代码表示为109； 120pF容值代码表示为121；4.7pF容值代码表示为479；2200pF容值代码表示为222；10pF容值代码表示为100；100000pF容值代码表示为104（0.1μF）；47μF容值代码表示为476； 330μF容值代码表示为337//--------------------------------------------------【单位pF】39 P 43 P 47 P 51 P 56 P 62 P 68 P 75 P 82 P 91 P100 P 120 P 150 P180 P 200 P 220 P 240 P 270 P 300 P 330 P 360 P 390 P470 P 560 P 620 P680 P 750 P【单位nF】1.0 1.2 1.5 1.82.2 2.73.3 3.94.75.6 10 15 18 22 27 3339 56 68 82【单位uF】0.1 0.15 0.22 0.33 0.47 1.0 (1.5) 2.2贴片电容，SMD贴片电容，无铅贴片电容的如何命名？SMT: Surface Mounting Technology表面贴装技术SMT包括表面贴装技术.表面贴装设备,表面元器件.及SMT管理摘自南山半导体有限公司网站贴片电容的命名，国内和国外的产家有一此区别但所包含的参数是一样的。
贴片电容的命名所包含的参数：1、贴片电容的尺寸（0201、0402、0603、0805、1206、1210、1808、1812、2220、2225）2、贴片电容的材质（COG、X7R、Y5V、Z5U、RH、SH）3、要求达到的精度（±0.1PF、±0.25PF、±0.5PF、5%、10％、20％）4、电压（4V 、6.3V、10V、16V、25V、 50V、 100V、 250V、500V、1000V、2000V、3000V）5、容量 (0PF-47UF)6、端头的要求 (N表示三层电极)7、包装的要求 (T表示编带包装，P表示散包装)例风华系列的贴片电容的命名：0805CG102J500NT0805：是指该贴片电容的尺寸大小，这是用英寸来表示的08表示长度是0.08英寸（换算成mm=0.08*24.50=1.96mm）、05表示宽度为0.05英寸(换算成mm=0.05*24.50=1.225ccm)CG ：是表示生产电容要求用的材质，102 ：是指电容容量，前面两位是有效数字、后面的2表示有多少个零102＝10×102也就是＝1000PFJ ：是要求电容的容量值达到的误差精度为5％，介质材料和误差精度是配对的500 ：是要求电容承受的耐压为50V 同样500前面两位是有效数字，后面是指有多少个零。
N ：是指端头材料，现在一般的端头都是指三层电极（银/铜层）、镍、锡T ：是指包装方式，T表示编带包装，B表示塑料盒散包装但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W1210 1/3W1812 1/2W2010 3/4W2512 1W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22010=5.0x2.52225=5.6x6.52512=6.5x3.2电容大小规格定义1)、零件规格即零件的外形尺寸,SMT发展至今,业界为方便作业,已经形成了一个标准零件系列,各家零件供货商皆是按这一标准制造。
标准零件之尺寸规格有英制与公制两种表示方法,如下表公制表示法1206 0805 0603 0402英制表示法3216 2125 1608 1005含义L:0.12inch(3.2mm)W:0.06inch(1.6mm) L:0.08inch(2.0mm)W:0.05inch(1.25mm) L:0.06inch(1.6mm)W:0.03inch(0.8mm) L:0.04inch(1.0mm)W:0.02inch(0.5mm)注：a、L（Length）：长度; W（Width）：宽度; inch：英寸b、1inch=25.4mm（2）、在(1)中未提及零件的厚度,在这一点上因零件不同而有所差异,在生产时应以实际量测为准。
（3）、以上所讲的主要是针对电子产品中用量最大的电阻（排阻）和电容（排容）,其它如电感、二极管、晶体管等等因用量较小,且形状也多种多样,在此不作讨论。
（4）、SMT发展至今,随着电子产品集成度的不断提高,标准零件逐步向微型化发展,如今最小的标准零件已经到了0201。
2、钽质电容(Tantalum)钽质电容已经越来越多应用于各种电子产品上,属于比较贵重的零件,发展至今,也有了一个标准尺寸系列,用英文字母Y、A、X、B、C、D来代表。
其对应关系如下表型号Y A X B C D规格L（mm） 3.2 3.8 3.5 4.7 6.0 7.3W (mm) 1.6 1.9 2.8 2.6 3.2 4.3T （mm） 1.6 1.6 1.9 2.1 2.5 2.8注意：电容值相同但规格型号不同的钽质电容不可代用。
如：10UF/16V”B”型与10UF/16V”C”型不可相互代用电容diànróng1. [capacitance；electric capacity]：电容是表征电容器容纳电荷的本领的物理量，非导电体的下述性质:当非导电体的两个相对表面保持某一电位差时（如在电容器中），由于电荷移动的结果，能量便贮存在该非导电体之中2. [capacitor；condenser]：电容器的俗称[编辑本段]概述定义：电容（或称电容量）是表征电容器容纳电荷本领的物理量。
我们把电容器的两极板间的电势差增加1伏所需的电量，叫做电容器的电容。
电容器从物理学上讲，它是一种静态电荷存储介质（就像一只水桶一样，你可以把电荷充存进去，在没有放电回路的情况下，刨除介质漏电自放电效应/电解电容比较明显，可能电荷会永久存在，这是它的特征），它的用途较广，它是电子、电力领域中不可缺少的电子元件。
主要用于电源滤波、信号滤波、信号耦合、谐振、隔直流等电路中。
电容的符号是C。
C=εS/4πkd=Q/U在国际单位制里，电容的单位是法拉，简称法，符号是F,常用的电容单位有毫法(mF)、微法(μF)、纳法(nF)和皮法(pF)(皮法又称微微法)等，换算关系是：1法拉(F)= 1000毫法(mF)＝1000000微法(μF)1微法(μF)= 1000纳法(nF)= 1000000皮法(pF)。
相关公式：一个电容器，如果带1库的电量时两级间的电势差是1伏，这个电容器的电容就是1法，即：C=Q/U 但电容的大小不是由Q（带电量）或U（电压）决定的，即：C=εS/ 4πkd 。
其中，ε是一个常数，S为电容极板的正对面积，d为电容极板的距离， k则是静电力常量。
常见的平行板电容器,电容为C=εS/d.（ε为极板间介质的介电常数，S为极板面积，d为极板间的距离。
）电容器的电势能计算公式：E=CU^2/2=QU/2多电容器并联计算公式：C=C1+C2+C3+…+Cn多电容器串联计算公式：1/C=1/C1+1/C2+…+1/Cn多电容器并联相加串联 C=(C1*C2*C3)/(C1+C2+C3)电容与静电场电容是指容纳电场的能力。
任何静电场都是由许多个电容组成，有静电场就有电容，电容是用静电场描述的。
一般认为：孤立导体与无穷远处构成电容，导体接地等效于接到无穷远处，并与大地连接成整体[编辑本段]电容器的型号命名方法国产电容器的型号一般由四部分组成（不适用于压敏、可变、真空电容器）。
依次分别代表名称、材料、分类和序号。
第一部分：名称，用字母表示，电容器用C。
第二部分：材料，用字母表示。
第三部分：分类，一般用数字表示，个别用字母表示。
第四部分：序号，用数字表示。
用字母表示产品的材料：A-钽电解、B-聚苯乙烯等非极性薄膜、C-高频陶瓷、D-铝电解、E-其它材料电解、G-合金电解、H-复合介质、I-玻璃釉、J-金属化纸、L-涤纶等极性有机薄膜、N-铌电解、O-玻璃膜、Q-漆膜、T-低频陶瓷、V-云母纸、Y-云母、Z -纸介[编辑本段]电容功能分类介绍名称：聚酯（涤纶）电容（CL）符号：电容量：40p--4μ额定电压：63--630V主要特点：小体积，大容量，耐热耐湿，稳定性差应用：对稳定性和损耗要求不高的低频电路名称：聚苯乙烯电容（CB）符号：电容量：10p--1μ额定电压：100V--30KV主要特点：稳定，低损耗，体积较大应用：对稳定性和损耗要求较高的电路名称：聚丙烯电容（CBB）符号：电容量：1000p--10μ额定电压：63--2000V主要特点：性能与聚苯相似但体积小，稳定性略差应用：代替大部分聚苯或云母电容，用于要求较高的电路名称：云母电容（CY）符号：电容量：10p--0.1μ额定电压：100V--7kV主要特点：高稳定性，高可靠性，温度系数小应用：高频振荡，脉冲等要求较高的电路名称：高频瓷介电容（CC）符号：电容量：1--6800p额定电压：63--500V主要特点：高频损耗小，稳定性好应用：高频电路名称：低频瓷介电容（CT）符号：电容量：10p--4.7μ额定电压：50V--100V主要特点：体积小，价廉，损耗大，稳定性差应用：要求不高的低频电路名称：玻璃釉电容（CI）符号：电容量：10p--0.1μ额定电压：63--400V主要特点：稳定性较好，损耗小，耐高温（200度）应用：脉冲、耦合、旁路等电路名称：铝电解电容(CD)符号：电容量：0.47--10000μ额定电压：6.3--450V主要特点：体积小，容量大，损耗大，漏电大应用：电源滤波，低频耦合，去耦，旁路等名称：钽电解电容（CA）铌电解电容（CN）符号：电容量：0.1--1000μ额定电压：6.3--125V主要特点：损耗、漏电小于铝电解电容应用：在要求高的电路中代替铝电解电容名称：空气介质可变电容器符号：可变电容量：100--1500p主要特点：损耗小，效率高；可根据要求制成直线式、直线波长式、直线频率式及对数式等应用：电子仪器，广播电视设备等名称：薄膜介质可变电容器符号：可变电容量：15--550p主要特点：体积小，重量轻；损耗比空气介质的大应用：通讯，广播接收机等名称：薄膜介质微调电容器符号：可变电容量：1--29p主要特点：损耗较大，体积小应用：收录机，电子仪器等电路作电路补偿名称：陶瓷介质微调电容器符号：可变电容量：0.3--22p主要特点：损耗较小，体积较小应用：精密调谐的高频振荡回路名称：独石电容容量范围：0.5PF--1ΜF耐压：二倍额定电压。
