工装夹具设计制作标准
工装夹具设计的方法
工装夹具设计的方法1、夹具设计的基本要求由于产品结构的技术条件、施焊工艺以及工厂具体情况等的不同,对所选用及设计的夹具均有不同的特点及要求。
目前,就装配焊接结构生产中所使用的多数夹具而言,其共性的要求有以下几方面:(1)工装夹具应具备足够的强度和刚度夹具在生产中投入使用时要承受着多种力的作用,如焊件的自重、夹紧反力、焊接变形引起的作用力、翻转时可能出现的偏心力等,所以夹具必须有一定的强度与刚度。
(2)夹紧的可靠性夹紧时不能破坏工件的定位位置,必须保证产品形状、尺寸符合图样要求。
既不能允许工件松动滑移,又不能使焊件的拘束度过大而产生较大的拘束应力。
因此,手动夹具操作时的作用力不可过大,机动压紧装置作用力应采用集中控制的方法。
(3)焊接操作的灵活性使用夹具生产应保证足够的装配焊接空间,使操作人员有良好的视野和操作环境,使焊接生产的全过程处于稳定的工作状态。
(4)便于焊件的装卸操作时应考虑制品在装配定位焊或焊接后能顺利地从夹具中取出,还要注意制品在翻转或吊运时不受损坏。
(5)良好的工艺性所设计的夹具应便于制造、安装和操作,便于检验、维修和更换易损零件。
设计时,还要考虑车间现有的夹紧动力源、吊装能力以及安装场地等因素,降低夹具制作成本。
2、工装夹具设计基本方法为保证用设计出的夹具生产出符合设计要求的工件,就要了解工件在生产中及本身构造上的特点及要求,这是设计夹具的依据,是设计人员应细致研究并掌握的原始资料。
夹具设计的原始资料包括以下内容:(1)夹具设计任务单任务单中说明工件图号、夹具的功用、生产批量、对该夹具的要求以及夹具在工件制造中所占地位和作用。
任务单是夹具设计者接受任务的依据。
(2)工件图样及技术条件研究图样是为了掌握工件尺寸链的结构、尺寸公差及制造精度等级。
此外,还需了解与本工件有配合关系的零件在构造上它们之间的联系。
研究技术条件是为了明确在图样上未完全表达的问题和要求,对工件生产技术要求获得一个完整的概念。
工装夹具制造、验收要求

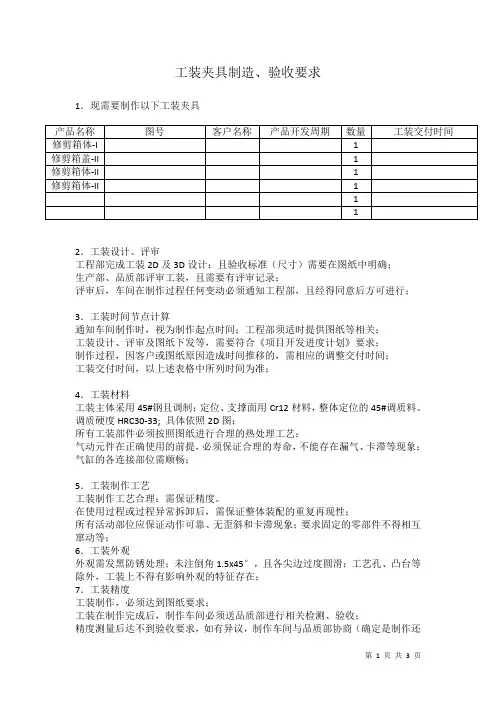

工装夹具制造、验收要求1.现需要制作以下工装夹具2.工装设计、评审工程部完成工装2D及3D设计;且验收标准(尺寸)需要在图纸中明确;生产部、品质部评审工装,且需要有评审记录;评审后,车间在制作过程任何变动必须通知工程部,且经得同意后方可进行;3.工装时间节点计算通知车间制作时,视为制作起点时间;工程部须适时提供图纸等相关;工装设计、评审及图纸下发等,需要符合《项目开发进度计划》要求;制作过程,因客户或图纸原因造成时间推移的,需相应的调整交付时间;工装交付时间,以上述表格中所列时间为准;4.工装材料工装主体采用45#钢且调制;定位、支撑面用Cr12材料,整体定位的45#调质料。
调质硬度HRC30-33; 具体依照2D图;所有工装部件必须按照图纸进行合理的热处理工艺;气动元件在正确使用的前提,必须保证合理的寿命,不能存在漏气、卡滞等现象;气缸的各连接部位需顺畅;5.工装制作工艺工装制作工艺合理:需保证精度。
在使用过程或过程异常拆卸后,需保证整体装配的重复再现性;所有活动部位应保证动作可靠、无歪斜和卡滞现象;要求固定的零部件不得相互窜动等;6.工装外观外观需发黑防锈处理;未注倒角1.5x45°,且各尖边过度圆滑;工艺孔、凸台等除外,工装上不得有影响外观的特征存在;7.工装精度工装制作,必须达到图纸要求;工装在制作完成后,制作车间必须送品质部进行相关检测、验收;精度测量后达不到验收要求,如有异议,制作车间与品质部协商(确定是制作还是测量的原因),因精度而影响项目进度所产生的后果制作车间、品质部承担;8.工装维护、保养;调制、送样完成后,若要对工装修改,需返回制作车间修改,直至批量合格;批量后,日常的维护、保养等加工车间自行完成;客户设变等引起的对应工装变更,视工作量的大小,制作车间、使用车间双方协商;批量后,在使用过程或过程异常拆卸后,不能保证整体装配的重复再现性,则由制作车间再次调制或返工,但必须满足需方生产计划;9.工装的送检、验收、入库等工装制作完毕:制作车间将工装送品质部检测;品质部出具工装验收报告(外观、尺寸);检测报告合格:生产可以开始适时调试、加工铸件;并保证及时送出样品;检测报告不合格:品质部将检测报告直接反馈送检车间;进行修改,且直至检测报告合格;如制作车间对检测报告有异议,制作车间与品质部沟通、协调解决;必要时,可向总经理反馈;让步接收:需制作车间、生产部、品质部、工程部共同评审;且有制作车间发起讨论;检测合格或同意让步接收后,制作车间送至加工车间,当面沟通、交付;等同于办理入库手续;此送检、验收、入库工作需要在上表中明确的工装交付时间节点前完成;即工装交付时间节点需要得到合格的工装;10.工装的调试及过程追踪工装验收合格或同意让步接收后,加工车间负责工装的调试;调试过程,制作车间需派制作人员追踪,特别是在调试过程如有需要整改的,需配合调试人员完成,且保证不得影响整体进度;11.此《工装夹具制造、验收要求》与工装2D图纸所涉及的相关标准同等有效;其他未涉及事项,均可按照公司程序文件操作;制作车间签字:品质部签字:生产部签字:工程部签字:会签:批准:。
工装夹具设计制造的精度要求-文档资料
工装夹具设计制造的精度要求
• 工装夹具设计制造的要求虽然不算太苛刻,但是 对于精度要求要是比较严格的。先说说工装夹具 设计制造的基本要求,工装夹具设计制造的基本 要求大概有5个方面:焊接操作的灵活性、工装 夹具应具备足够的强度和刚度、良好的工艺性、 夹紧的可靠性、便于焊件的装卸。
谢谢观赏
WPS Office
Make Presentation much more fun
测试治具longguang-china/ceshizhijgsoftwps
对于工装夹具设计制造的精度要求要,下面 阐述下:
(1)第一类是直接与工件接触,并严格确定 工件的位置和形状的,主要包括接头定位件、V 形块、定位销等定位元件。 • (2)第二类是各种导向件,此类元件虽不与 定位工件直接接触,但它确定第一类元件的位置。 • •
• (3)第三类属于夹具内部结构零件相互配合的夹 具元件,如夹紧装置各组成零件之间的配合尺寸 公差。 • (4)第四类是不影响工件位置,也不与其它元件 相配合,如夹具的主体骨架等。 •
机械工艺与工装夹具的设计方案
机械工艺与工装夹具的设计方案引言机械工艺与工装夹具设计是制造业中关键的环节之一。
机械工艺是制造过程中的技术和方法,而工装夹具是为了完成特定工艺操作而设计的工具。
本文将介绍机械工艺与工装夹具的设计方案,包括设计目标、设计原则以及设计流程等内容。
设计目标机械工艺与工装夹具的设计目标是提高生产效率、保证产品质量和降低生产成本。
具体来说,设计目标包括以下几个方面:1.提高生产效率:通过合理设计工艺和工装夹具,实现生产过程的自动化、连续化和高效化,提高生产效率。
2.保证产品质量:通过合理选择材料、优化工艺参数和设计合理的工装夹具等,保证产品质量。
3.降低生产成本:通过合理设计机械工艺和工装夹具,减少生产过程中的浪费和能源消耗,降低生产成本。
设计原则在机械工艺与工装夹具的设计中,需要遵循一些基本的设计原则,以确保设计方案的可行性和有效性。
以下是几个重要的设计原则:1.简化工艺流程:工艺流程应尽量简化,减少工序和操作次数,以提高生产效率。
2.合理选择工艺参数:根据产品的特性和加工要求,合理选择工艺参数,以保证产品质量和降低成本。
3.设计合理的工装夹具:工装夹具应与产品的形状和尺寸相匹配,以确保工装夹具能够精确定位和夹持工件。
4.考虑可靠性和安全性:工艺和工装设计应考虑到设备的可靠性和生产操作的安全性,以防止事故和故障的发生。
设计流程机械工艺与工装夹具的设计通常可以按照以下流程进行:1.分析产品需求:了解产品的特性和加工要求,确定产品的制造工艺。
2.选择工艺路线:根据产品的特性和加工要求,选择合适的工艺路线。
3.设计工艺方案:根据选定的工艺路线,设计详细的工艺方案,包括加工顺序、工艺参数等。
4.设计工装夹具:根据产品的形状和尺寸,设计工装夹具,确保工装夹具能够精确定位和夹持工件。
5.试制和验证:制作样品,进行试制和验证,评估设计方案的可行性和有效性。
6.优化设计:根据试制和验证结果,对设计方案进行优化,以提高生产效率和产品质量。
汽车工装夹具设计标准
工装夹具设计标准版次:OR目录一、底板1、夹具底板要求采用Q235-A板材和型材焊接而成,底板的焊缝采用非连续焊缝,焊缝高度为5mm,焊缝长度大于600mm采用间断焊,每条焊缝长度不小于125mm,焊缝总长度不小于焊接总长度的1/2.焊缝要求牢固,光滑平整,不允许有夹渣、气孔等缺陷,底板焊接后应经热处理退火消除应力.2、夹具的底板加工后的厚度为20~30mm;注意:为了方便运输,底板的宽度尺寸应小于2200 mm 底板周边的槽钢开口向外,中间加强用的槽钢间距不宜大于1000mm.3、长度尺寸L<1280mm,宽度尺寸B<500mm 或台面面积<0.64平方米,底板加工后的厚度为20mm,槽钢为10号槽钢;脚轮选用∶科顺4-4109-929-BRK4和4-4108-929承重1080公斤.4、长度尺寸1280≤L<1600mm,宽度尺寸500≤B<700mm 或0.64平方米<台面面积<1.12平方米,底板加工后的厚度为20mm,槽钢为14b号槽钢;脚轮选用∶科顺4-5109-929-BRK4和4-5108-929承重1360公斤.5、长度尺寸1600≤L<2000mm,宽度尺寸700≤B<800mm 或1.12平方米<台面面积<1.6平方米,底板加工后的厚度为25mm,槽钢为16号槽钢;脚轮选用∶科顺4-6109-929-BRK4和4-6108-929承重1640公斤或7-10609-979-BRK1和7-10608-979承重5448公斤.6、长度尺寸L>2000mm 或台面面积>1.6平方米,底板加工后的厚度为30mm,槽钢为20号槽钢.7、如果是旋转夹具,则底板采用60mm 60mm 5mm的方钢管.8、如果是涂胶架,则采用50mm 50mm 4mm的方钢管.9、底板的上表面即安装基准面的平面度为IT8级,表面粗糙度.10、底板的加工基准边基准边一般长60mm,宽5mm.设计布置图如下:11、底板上测量基准孔主要是三座标检测用设计形式如下:其中3-φ10H7的基准孔为通孔,3-φ30的沉头孔深2mm.加工时应随底板的安装基准面一次性加工而成.基准孔至少要三个,它的布置必须是非直线,而且形成的三角形的区域尽量大,应该布置在支撑块的支座形成的多边形的外部,同时应考虑三座标在夹具装配完成后检测探头的可接近性.12、底板的安装基准面上若需刻坐标网格线,坐标网格线的深度0.2 mm,宽度线距为100或200mm,并在刻线的两端刻上坐标号,坐标号应与汽车产品图上的坐标号相一致.根据客户需求13、底板上应最少有横竖各一条测量基准槽,其截面宽度为10 mm 、深度为5 mm、一边为直角的倒梯形槽当边长大于2米时应平行对称布置两条,间距一般为1米.根据客户需求设计图示如下:14、安装螺钉如无特殊要求均采用级内六角螺钉.15、吊环螺钉:当夹具重量小于1吨时用M16;1~2吨时用M24;2吨以上用M30 底板上仅制孔,不装吊环螺钉.二、调平机构16、底板固定在地面的方式有可调式地脚螺钉.17、在任何情况下,采用的各种固定方式都不能引起设备的几何精度发生变化.18、在一些手动设备特殊的情况下,可以采用1个支撑的固定方式.19、对于底板尺寸小于 1.2m 1.2m,需要使用3个支撑,并且足够保证固定.3个支撑的布置采取三角形,以保证设备的最佳稳定性.20、对于底板尺寸超过1.2m1.2m,选取支撑的规则如下:尺寸在1.2m和2m内————————————————— 4支撑尺寸在2m和4m内—————————————————— 6支撑优先选用“通用标准库”中的TOPZ0001/TOPZ0002/TOPZ0003、TOPZ1003/TOPZ2003各种高度的支承座或L形安装座或支承过渡座.四、基准球座及测量安装座1、优先选用“通用标准件库”中的TOPC0002/TOPR0002.2、基准球座至少要三个,应该布置在支撑块的支座形成的多边形的外部.它的布置必须是非直线,而且形成的三角形的区域尽量大.3、基准球座也不能布置在机器人焊钳或手工焊钳的运动轨迹上.4、测量安装座的布置应保证ROMER可接近,且不与焊钳,焊钳的吊挂装置等发生干涉,数量根据具体夹具形式来定.“通用标准件库”中备有ROMER的模型,可进行检测位置的模拟.5、在一些情况下, 如果夹具允许,测量球可直接布置在底板上如:包边设备,样架等.五、调整垫a)优先选用“通用标准件库”中的TOPD.b)调整垫的理论设计厚度和数量一般根据客户的需求而定.如神龙汽车有限公司焊接夹具一般要求一组调整垫的数量不能多于3片c)调整垫的常用规格为:、、、1、2、4、5mm.1、使用导向板是为了防止放错工件小件 ,便于装件等.工件边缘与导向板之间的距离为2mm,导向板的调整范围为±5mm,工件刚好脱离定位销时,靠近导向板的工件边缘规定为导向板的弯曲位置.2、焊钳导向处的材料为铬锆铜CuCrlZr,同时要考虑焊钳导向板和支座之间的绝缘;即加绝缘垫和绝缘套筒等推荐板厚:最小16mm手持移动式焊点导向板由于要减轻焊点导向板的重量,推荐使用CESTILENE HD 1000R苹果绿色材料;推荐板厚:最小20mm焊钳导向板示意图焊钳导向板导槽优先选用V形,也可采用U形.在V/U形槽边缘加工530°导角作为预留磨损量一般为5mm左右 .绝缘垫和绝缘套筒的材料一般采用不易破碎的胶木,推荐使用树脂胶木.固定式焊钳导向板一般安装在装配钢板的下面,与钢板表面平行,距离为2-5mm.七、限位块推荐选用U形限位块,用于大翻板或者定位销、螺柱导套等处,定位精度比较高,且重复定位比较稳定.既可保证夹紧后压头与支承块的间隙,也可在夹紧部件倾斜布置时,保证压头的几何位置.参考“通用标准件库”的TOPX.八、绝缘垫片材质为尼龙10101、优先选用“通用标准件库”中的TOPJ2、绝缘垫片有M6、 M 8两种垫片M6螺栓绝缘套代码为TOPJ1001-H=H=8、10、12、18四种规格M8螺栓绝缘套代码为TOPJ2001-H=H=10、12、18、20四种规格φ8销绝缘套代码为TOPJ2001-H=H=10、12、16、18、20五种规格九、可调机构一定位销1、与主定位销不平行的定位销必须采用伸缩销.2、优先选用“通用标准件库”中定位销TOPDX.3、定位销工作表面形式:圆柱形、菱形、削扁、带缺口如下图4、选用材料:20Cr热处理:渗碳淬火,渗碳深度1.2mm直径小于12mm-1.5mm直径大于12mm,表面硬度要求HRC48-52.5、装在磁场内的定位销选用材料为不锈钢,仅对工作表面进行渗氮处理;6、定位销直径:主定位销直径=定位孔名义直径-0.2mm辅定位销直径=定位孔名义直径-0.5mm定位销的加工公差: 0 /-7、定位销的工作表面:定位销截面可以是圆形、菱形、削扁或圆形带缺口的.如下图二定位销座定位销座推荐的形式,如下图:定位销直A B C D E *F I R S T U 2012903095,202047,515161420 40209540117,203047,520262240 60301140117,303057,5252632△注意:定位销座销孔不得为盲孔.三设计形式定位销设计安装形式应为二维或三维可调型.十、压头和支撑块1、厚度- 18 ± 1 mm.- 最小 37 +1/0 mm------用于与外观零件接触的支撑块和夹紧器压头门外板,顶盖,等....支撑块和压头的厚度相同.2、材料42 CrMo ,热处理方式:工作表面采用淬火淬火深度:2 mm,表面硬度可达到HRC 55.对于外观零件的压头如:侧围,门,顶盖…在现场调试后进行热处理,火焰淬火和水冷却.3、特殊情况接触铝制零件的压头和支撑块:- 表面抛光: Ra 0,2 mm- 周边圆角: r 5 mm 仅对厚度 37 mm .4、压头压紧方式1压头的压紧力一般要求垂直于工件的厚度方向.具体如下图:1个锁止自由度 2个锁止自由度2夹紧器正常情况下夹紧钢板,压头所允许的最大倾角15°.5、支撑块和压头的可调支撑块设计时应确保在功能方向的一维或二维可调,特殊情况可设计为三维可调,另外在设计支撑块或压头时应尽可能选取平面处,尽量不要选取复杂的型面做为定位支撑面.压头与压紧臂在设计时应尽可能分开可调,不要做成一体.十一、外购件的选择1、脚轮向荣、科顺;无油轴套嘉善;电机采用SEW或FLANDER产品;2、气缸类1常用的气缸有:普通型、封闭式、耳环式、销钉缸四种.一般选用SMC公司的产品特殊情况下也可选用FESTO的气缸,比如要求单独发信号时.若客户无要求,可选用国产气动元件品牌:如烟台FAST等耳环式夹紧气缸优先选用CK1A型.吊具气缸采用锁紧气缸CAN系列和CLS系列.行程超过400mm的气缸必须安装防尘护套.2CNOMO标准缸的选用原则:客户要求;一个零件上有多个方向和多个支撑,尤其是在装焊厚度较厚的零件时.3、手动夹紧器GOOD HAND ;优先选用:GH-701-D, GH-701-K, GH-702-D, GH-702-K;GH-304-CM, GH-305-CM, GH-304-EM, GH-305-EM, GH-304-HM, GH-305-HM.十二、钢板间隙1、一般情况e≤ 1.5mm焊接: 压头/支撑块间的间隙 =标准厚度e 1+ 6% +0其中标准厚度e=压头和支撑块之间所有零件的厚度之和2、包边:包边机的理论厚度凹模和镶块间=标准厚度 1+ 6% ++其中标准厚度e=凹模和镶块间之间所有零件的厚度之和3、板厚较厚零件e>1.5 mm压头/支撑块间的间隙 =标准厚度e 1+ 6% +0其中标准厚度e=压头和支撑块之间所有零件的厚度之和十三、焊接夹具的通用公差1、支撑面,压头和定位块的公差 : ± 0,20 mm2、固定和活动定位销的公差在带气压的工作条件下 : ± 0,10 mm 参照零件的位置.3、底板的参考坐标点 : 平行度 = 0,05 mm 在共同的区域.4、对于焊接设备上同时加工几个部件的情况,它们之间定位销,支撑面的最大偏差不超过 0,20 mm .5、焊接或其他方式的底板的平面度和曲率,在长度小于1000时最大不超过0,05,在长度大于1000时最大不超过0,1 .验收的必要条件:至少有4个支脚. 供应商负责提供所需的布置以满足这个条件.6、水平面上定位孔与定位孔之间的公差为±0.02mm,粗糙度为.7、所有的定位孔与基准面的公差为±0.05mm,粗糙度为.8、翻转机构的重复到位精度为±.9、精度孔的同心度、平行度、垂直度的精度容许误差在0.02mm以下.十四、焊接检具的通用公差1、通用公差 :± 0.20 mm2、定位基准支撑和定位销的位置公差:± 0,10 mm3、基准平台的平行度:= 0,05 mm4、对于同一规格型号的多个检具,它们之间的偏差不能超过0.20 mm.5、焊接的机器检测平台或其它平台的平面度及平整度,长度小于1000的,最大不得超过0,05;长度超过1000的,最大不得超过0,1.检测平台用4脚支撑.必须遵守验收条件.6、用于建立车身坐标系的基准小球:球度:0.05mm,基准球空间位置度:0.1mm.7、基准球位置坐标值的确定方法:用定位元素拟合车身坐标系,在此拟合坐标系中确定基准球位置坐标值,作为基准球的理论坐标值.在以后的所用过程中,使用基准球心理论坐标值建立车身坐标系.十五、制图(一)尺寸标注要求设计基准和加工基准统一的原则.(二)图幅图面一般用A3、A4两种图幅,必要情况下可用更大图幅.A3图纸采用横向,A4图纸采用竖向.(三)各种安装面及非安装面光洁度的要求一般安装面的表面光洁度至少,非安装面的光洁度为,底板上大的非安装面达到即可.(四)各种材料热处理技术要求:1 45钢调质处理技术要求:1、热处理:HB220-2502、未注形位公差按照 GB/T1184-H3、未注线性公差按照 GB/T1804-m4、孔口、锐边倒角 1×45°5、表面发黑2 45钢淬火处理技术要求:1、热处理:HRC40-452、未注形位公差按照 GB/T1184-H3、未注线性公差按照 GB/T1804-m4、孔口、锐边倒角 1×45°5、表面发黑3 Q235钢焊接技术要求:1、本件为焊接件,焊接质量符合机械工程用焊接标准2、型材表面为非加工面3、焊后非加工面,焊接加工至.4、未注焊缝均为连续焊缝,焊缝高度5mm,焊缝长度大于600mm时采用间断焊,每条焊缝长度不小于125mm,焊缝总长度不小于焊接总长度的1/25、焊接无缺陷,牢固,焊后打磨,焊缝光滑6、焊后退火消除焊接应力7、未注形位公差按照 GB/T1184-H8、未注线性公差按照 GB/T1804-m9、孔口、锐边倒角 1×45°10、非工作表面喷底漆防锈漆及面漆4 底板孔位图通用技术要求:1、底板基准A上以相互垂直的基准B、C为基准刻出座标网络线,网络线的间距100±,线深,线宽,网格间的平行度和垂直度的允差为,在网格线对应位置标记座标号;2、螺纹孔与螺纹孔、螺纹孔与销孔的尺寸公差为±;销孔与销孔之间的尺寸公差为±;销孔与基准面之间的尺寸公差为±;与基准边的角度公差为±5′.3、锐边倒钝5 20Cr材料技术要求:1、渗碳淬火1.5mm,HRC48-522、未注形位公差按照 GB/T1184-H3、未注线性公差按照 GB/T1804-m4、锐边倒角 1×45°5、表面发黑五图样与工件在图纸中的表达方式要求总图、部件图上应标注:夹具轮廓尺寸、操作高度、坐标线尽量与汽车坐标线统一、坐标基准、坐标基准孔、各部件的安装位置、汽缸位置、所有定位尺寸坐标基准孔应相对于坐标线标注,在图中按汽车产品件在汽车中的实际位置建立汽车坐标;同时按夹具的基础建立坐标系.在夹具上有产品图的摆放位置,并用细双点划线绘出.设计时应注意焊点的坐标位置,必须留有充分的焊钳工作空间位置,便于施焊.用双点划线表示焊钳的外形.六、左右对称件制图的原则一般左右对称件,仅绘制右件图,在2D图中注明“注:TOP--右件图号如图所示,TOP--左件图号与之对称”.七、常用材料及标准件对应的国标号Q235-A GB/T 700-1988 热轧槽钢GB/T 707-1988热轧钢板和钢带 GB/T 709-1988 热轧扁钢 GB/T 704-1988热轧圆钢、方钢 GB/T 702-1986、GB/T 705-1989热轧等边角钢GB/T 9787-1988 热轧不等边角钢GB/T 9788-1988结构用和输送流体用无缝钢管 GB/T 8162-1999内六角螺钉 GB/T 内六角平端紧定螺钉 GB/T 77-2000六角头螺栓全螺纹 GB/T5783-2000 吊环螺钉 GB/T 825-1988平垫圈 GB/T 弹簧垫圈 GB/T 93-1987内螺纹圆柱销 GB/T十六、夹具编号原则T O P0713-001000即:TOP0713-0010002007年公司所接的第13个项目中的第一个分项夹具总图T O P0713-027000第27个分项夹具总图T O P0713-027100第27分项夹具的 100组件图120组件图 120150组件图 150160组件图 160T O P0713-027120120组件中的部件图 121122123对于夹具中的水、电、气部分图及目录分配图号为:001—— 020具体分配号参照部门设计编号标准底板分配号为:025—— 050。
工装夹具标准

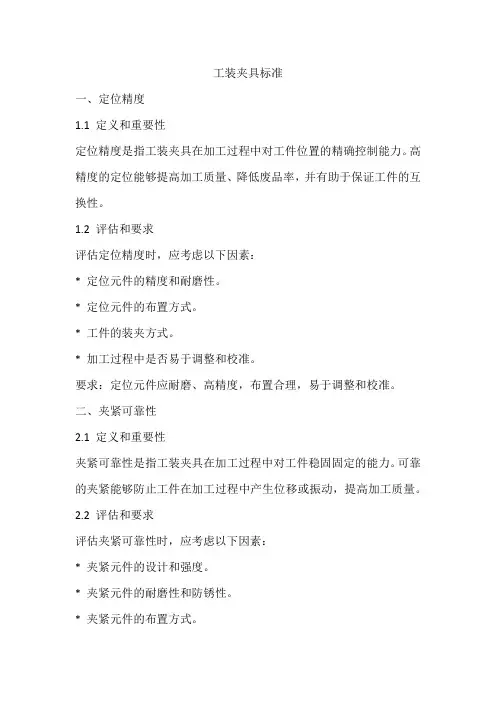

工装夹具标准一、定位精度1.1 定义和重要性定位精度是指工装夹具在加工过程中对工件位置的精确控制能力。
高精度的定位能够提高加工质量、降低废品率,并有助于保证工件的互换性。
1.2 评估和要求评估定位精度时,应考虑以下因素:* 定位元件的精度和耐磨性。
* 定位元件的布置方式。
* 工件的装夹方式。
* 加工过程中是否易于调整和校准。
要求:定位元件应耐磨、高精度,布置合理,易于调整和校准。
二、夹紧可靠性2.1 定义和重要性夹紧可靠性是指工装夹具在加工过程中对工件稳固固定的能力。
可靠的夹紧能够防止工件在加工过程中产生位移或振动,提高加工质量。
2.2 评估和要求评估夹紧可靠性时,应考虑以下因素:* 夹紧元件的设计和强度。
* 夹紧元件的耐磨性和防锈性。
* 夹紧元件的布置方式。
* 工件的装夹方式和夹紧力分布。
* 加工过程中的振动和冲击。
要求:夹紧元件应设计合理、强度高、耐磨性好、防锈性好,布置合理,能够应对加工过程中的振动和冲击。
三、夹具稳定性3.1 定义和重要性夹具稳定性是指在加工过程中,工装夹具的整体结构保持稳定的能力。
稳定的夹具能够保证加工过程的顺利进行,降低故障率。
3.2 评估和要求评估夹具稳定性时,应考虑以下因素:* 夹具的整体结构设计。
* 夹具的材料和制造工艺。
* 夹具的重量和重心位置。
* 加工过程中的力和热量影响。
要求:夹具应设计合理、结构稳定、材料优质、制造工艺先进,能够适应加工过程中的力和热量影响。
四、夹具可维护性4.1 定义和重要性夹具可维护性是指工装夹具在加工过程中易于进行维护和保养的能力。
可维护性好的夹具能够降低维护成本、提高生产效率。
4.2 评估和要求评估夹具可维护性时,应考虑以下因素:* 夹具的零部件是否易于更换。
工装夹具的设计与制作规范
文件编号:FJ(KW)-W093
版 本:00
页 码:1/2
1.0 目的:
规范喷油夹具的设计,提升效能,提升品质。
2.0 适用范围:
适用于公司的需要设计与制作喷油夹具之参考。
4.0目的:满足客户品质要求,预防控制制程不良品,达到公司质量与效率双目标。
5.0 治具使用材料:ABS+PC 水口料(黑色)
6.0 设计要点
6.1 夹具的排位(a.高低的区分搭配(如图一) b.大小的区分搭配(如图一) c.两涂与三涂的区分
搭配(图三) d.夹具的外形设计(如图四) e. 夹具的排位距离(图一/图四)) 6.2 夹具的防错(a.结构防错 b.刻字 c.结构防错+刻字/符号)-- 参考图五
6.3 要考虑到能否整啤镭射(即用喷油夹具作为镭射底座来镭雕,即要求:1.方便定位 2.配合不能松动)
6.4 夹具与透光钮的配合(a.设计配合间隙0.05mm (包括是否方便装拆) b.防错台阶的设计配合要求(图五) c.防错槽设计配合(图五) d.夹具整体高度的确定(图五)) 6.5 需考虑到与制动拉的配合设计(如图)
图二
7.0 注意事项
7.1. 夹具设计后需要都要请项目工程师与生产部工程师确认(包括日后试模) 7.2. 使用表单《夹具模设计制造申请单》《试模单》
图四
图三
图五。
专用工装夹具设计
c) 快换钻套
配合同上b)图, 使用过程中可快 换。主要用于同 一孔需多工步加 工。注意从钻头 尾端向尖端看, 以钻头旋转方向 为参照方向,钻 套台阶位置始终 在削边位置后面。
d) 特殊钻套
特殊钻套
②钻套导孔尺寸和公差带的选择
a) 钻套导引刀具非刃部时:见图所示,取 H7/g6、 H6/g5、H7/f7
夹紧装置、钻模板、钻套、夹具体组成。
1、钻模的结构形式及应用
⑴固定式钻模
(2)翻转式钻模
(3) 回转式钻模
(4)盖板式钻模
(5) 滑柱式钻模
钻孔铰孔夹具
2、钻模结构的设计要点
⑴ 钻套 ① 作用 a) 确定定尺寸刀具的轴线位置, 并导引
刀具; b) 保证孔系中各孔之间的位置精度。
钻套
② 结构形式
a) 固定钻套
见图是以配合 H7/n6固定在钻模 板上,使用过程中 磨损后不易拆卸, 主要用在小批生产 的单纯钻孔中。B 型用在钻模板较簿 或铸铁钻模板。钻 套下端应超出钻模 板或齐码平齐,否 则易堵塞。
b) 可换钻套
衬套与钻模板的 配合H7/n6,钻 套与衬套的配合 F7/m6 、F7/k6, 使用过程中磨损 后可换。主要用 于批量较大的单 纯钻孔中。
钻头直径
上偏差
下偏差
>3~6
-0.018
>6~10
-0.022
>10~18
-0.027
>18~30
0
-0.033
>30~50
-0.039
>50~80
-0.046
>80~100
-0.054
附表4 高速钢机用铰刀的直径公差(GB1133-84) (mm)
铰刀直径
>5.3~6 >6~10 >10~18 >18~30 >30~50 >50~80 >80~100
华为终端工装类夹具设计规范
华为终端工装类夹具设计规范一、引言夹具是指在生产制造过程中,用于固定和定位工件或半成品的装置。
在华为终端制造过程中,夹具起到了至关重要的作用,它们能够保证生产效率和产品质量。
本文将就华为终端工装类夹具设计规范进行详细介绍。
二、夹具设计原则1.基于工艺要求:夹具的设计应基于生产工艺要求,确保产品生产过程的流畅和质量要求的满足。
2.标准化设计:夹具应尽可能进行标准化设计,以提高制造效率和降低成本。
3.可维护性:夹具设计应便于维护和修复,以保持夹具长期的使用寿命。
三、夹具设计要求1.外观美观:夹具的外观应美观大方,符合工业设计规范,以提高华为终端制造的形象。
2.材料选择:夹具设计应选择高强度、高硬度和耐磨损的材料,以确保夹具的稳定性和长期耐用性。
3.结构设计:夹具设计应考虑工件的固定和定位需求,确保工件在生产过程中的安全和稳定。
4.操作便利性:夹具的操作应方便简单,能够满足操作人员的需求,提高工作效率。
5.安全性考虑:夹具设计应考虑到操作人员的安全,夹具的结构应具备防护措施,并且能够有效地防止工伤事故的发生。
四、夹具制造工艺要求1.制造精度:夹具应保持一定的制造精度,能够确保工件的精准定位和加工要求的满足。
2.表面处理:夹具的表面应进行适当的处理,以提高夹具的耐腐蚀性和美观性。
3.标识和编号:夹具应进行标识和编号,以便于管理和使用。
五、夹具使用和维护规范1.使用规范:操作人员在使用夹具时应按照操作规范进行操作,不得超负荷使用夹具。
2.维护规范:夹具在使用过程中应定期检查和维护,保持夹具的稳定性和精度。
3.维修规范:对于损坏或需要修复的夹具,应依据维修规范进行修复,确保夹具的正常使用。
六、夹具质量控制1.夹具检验:夹具在生产前应进行检验,确保夹具符合设计要求和质量标准。
2.技术评估:制造夹具的过程中,应定期进行技术评估,确保夹具的可行性和合理性。
3.质量追溯:夹具应进行质量追溯,记录夹具的生产和使用情况,以便于问题追溯和质量改进。
工装治具设计
工装设计制作
一、设计原则
1.根据生产时实物的生产实际需求而进行设计。
2.尽可能的避免工装夹具结构的复杂、成本的昂贵。
3.满足装夹过程中的简单与快速化操作。
4.能承受足够的承载或夹持力度以保证工件在工装夹具上的工作过程。
5.尽可能的选用市场上质量可靠的标准品作为组成零件。
6.设计时还应考虑到现有车间的具体现状,尽可能采用现有设备进行制作降低
工装夹具的制作成本。
二:基本要求
1. 工装夹具材料及结构在保证足够的强度、硬度、耐磨性的基础上,应尽量考虑轻、薄、小。
2. 工装制品的焊接操作必须易于操作具有灵活性。
3. 工装夹具易于磨损的零部件必须采用快速、方便、可更换的结构。
4. 工装夹具的制造、安装、操作方便,同时便于检验、维修和零部件的更换。
5. 根据工装夹具的功用及装配要求,选用合适的制造公差、精度、定位基准和定位元件。
6. 保证工件夹紧时的正、牢、快。
工装夹具设计标准化手册
前言随着我公司的不断发展壮大,能力不断提高,产品种类的不断增多,对工装夹具、检具、刀具的设计提出了更高的要求。
工装设计的规范化、标准化已迫在眉睫。
为此,在公司各级领导和同事们的帮助和努力下,特此制定了本手册。
工装夹具、检具、刀具的标准化旨在统一并规范其设计标准,进而提升设计速度与质量,提高工作效率,降低设计成本,进行集成化、模块化设计并充分优化组合,方便日后的维修、维护,使设计完全符合国家标准和企业内部标准,并为以后的改造创新奠定坚实的基础,促进工装夹具、检具、刀具的设计能力不断的可持续发展。
本手册根据我公司的实际情况,结合个人的经验总结以及领导同事们的帮助和指教而编制出来的,因此只适用于本公司内部使用。
在编制过程中,通过大量的表格与示图将常用资料和标准分类并集中进行归纳、总结,对设计进行统一、标准化,方便日后的查询和使用,并使本手册更有条理和层次感。
最后通过几个常用夹具、检具具体工装进行标准化的例子来规范设计要求、统一设计标准。
由于本人经验、知识有限,其中难免瑕疵,希望大家能予以谅解和批评指正。
设计基础标准1 图框:根据现实工装夹具设计的实际情况,可将图框分为以下7类,具体尺寸见表1-1。
表1-1图纸幅面尺寸2 图线:零部件视图经常采用不同颜色、类型和粗细的图线来表示,其中图线的颜色可以根据设计者自身的喜好选择,而不同类型的图线其粗细则有了明确的规定,现规定如下:见表1-2。
表1-2图线的类型与应用3 比例:为了在图纸上清晰表达机件的形状,结构及标注尺寸和技术要求,并使图纸幅面得到合理使用,图纸上的结构尺寸可选用1-3表中列出的比例表示,也便于图样交流和统一比例尺,提高绘图效率。
1-34 标注样式:不同的图框,其标注样式也相应对应着不同的参数,以便更合理地使用图框空间并使标注样式与图纸幅面相应称,使人们看图更方便和舒适。
现将不同图框的标注样式的关键尺寸规定如下,请见表1-4。
表1-4标注样式5 视图表示方法:工装夹具设计图纸中,一律采用第一视角表示法。
工装夹具设计的基本原则
工装夹具设计的基本原则工装夹具,这个听上去有点儿高大上的名词,其实在我们的生活中可是无处不在。
想象一下,你去买的手机,没准就是在工装夹具的“保护”下被制造出来的。
它就像是我们生活中的“超级助手”,帮助工人们把零件稳稳当当地放在对的位置上,确保每个产品都能精确无误。
那今天咱们就聊聊工装夹具设计的基本原则,轻松又有趣,绝对不让你打瞌睡!1. 稳定性是王道说到工装夹具,第一要素就是稳定性。
就像咱们家里煮汤,锅得稳,才能把汤煮得香浓可口,反之那可是“翻车”的节奏啊!在设计工装夹具时,稳定性可得放在首位。
你想想,如果夹具一晃一晃的,零件不稳定,结果可想而知——大功告成的美梦瞬间破碎。
1.1 夹紧方式夹具的夹紧方式,简单来说就是怎么把零件固定住。
要是夹得不够紧,零件动一下就能让你心跳加速;但夹得太紧,又怕把零件搞坏。
所以,选择合适的夹紧力,这就跟做饭加盐一样,盐多了不好,少了又没味,得刚刚好。
1.2 材料的选择说到材料,真的是“人靠衣装,佛靠金装”。
夹具用的材料可得经得起折腾,不能让你一用就坏。
要是用那种脆弱的材料,等你第二天去工作,发现夹具已经变成了“艺术品”,那就惨了!选对材料,让夹具坚固耐用,这样才能省去一堆麻烦。
2. 适应性要强工装夹具的设计还有一个重要原则,就是适应性要强。
想想看,工厂里各种产品都在流水线上来来往往,夹具不能只盯着一个产品,得能适应不同的形状和尺寸。
这就好比你要穿一双既能跑步又能逛街的鞋,才能应对各种场合。
2.1 多功能性设计一个多功能的夹具,就像是一款瑞士军刀,什么都能干!它能夹住各种形状的零件,省得你还得准备一堆不同的夹具。
这样一来,生产效率高了,工人的工作也轻松了,简直是双赢的局面。
2.2 灵活调整夹具的灵活性就像我们在生活中需要的应变能力,遇到突发情况时,能迅速调整。
比如说,今天生产的是圆形零件,明天就变成了方形零件,这时候夹具得能轻松应对变化。
这样一来,不仅减少了停工的时间,还能保持生产线的顺畅,真是“稳如老狗”!3. 安全性是必须在工厂里,安全永远是头等大事。
机械设计中的工装夹具设计
机械设计中的工装夹具设计工装夹具在机械设计中扮演着重要的角色。
它们是用来固定、夹持和定位工件的装置,可以保证生产过程中的精度和效率。
在本文中,我们将探讨机械设计中的工装夹具设计的重要性以及相关的技术要求。
一、工装夹具的定义与分类工装夹具是指用来固定、夹持和定位工件的装置。
根据其功能和形式的不同,可以将工装夹具分为以下几类:1. 夹持夹具:用于夹紧工件,保持其在加工过程中的稳定性和准确性。
2. 定位夹具:用于将工件准确地定位,以确保加工过程中的位置精度。
3. 固定夹具:用于将工件固定在工作台或基座上,以保证加工时的稳定性和安全性。
二、工装夹具设计的重要性1. 提高生产效率:合理设计的工装夹具可以提高生产效率。
通过选择适当的夹具类型和布局,可以减少装夹和调整时间,从而缩短生产周期。
2. 保证加工精度:工装夹具的设计应考虑到加工精度的要求。
合适的夹持和定位装置可以确保工件在加工过程中的位置和姿态稳定,从而提高零件加工的精度。
3. 提高装配质量:工装夹具在产品装配过程中起到至关重要的作用。
通过准确的定位和稳定的夹持,可以确保零部件的装配精度和质量。
三、工装夹具设计的技术要求1. 材料选择:工装夹具应选用高强度、高硬度和耐磨损的材料,以确保其在长时间使用中的稳定性和寿命。
2. 结构设计:工装夹具的结构设计应尽可能简单,以降低制造成本和增加使用的便捷性。
同时,其结构应具有足够的刚度和稳定性,以承受加工过程中的力和压力。
3. 加工精度:工装夹具的加工精度直接影响工件的加工精度。
在制造工装夹具时,应严格控制加工误差,保证夹具的准确度和稳定性。
4. 安全性设计:工装夹具设计应注重安全性。
合适的保护装置和操作控制机构可以确保工人在操作过程中的安全。
总之,机械设计中的工装夹具设计是确保生产效率、加工精度和装配质量的重要环节。
工装夹具设计应注重材料选择、结构设计、加工精度和安全性设计等方面的要求,以满足工业生产的需求。
工装夹具的设计要点总结
工装夹具的设计要点总结!工装夹具设计是在机械加工工艺过程制定之后,根据某一工序的具体要求进行的。
在制订工艺过程时,应充分考虑夹具实现的可能性。
而在设计工装夹具时,如确有必要,也可以对工艺过程提出修改意见。
工装夹具的设计质量应以能否稳定地保证工件加工质量、生产效率高、成本低、排屑方便、操作安全、省力和制造、维护容易等为其衡量指标。
一、工装夹具设计的基本原则:1.稳定性与可靠性:工件定位应具备足够的稳定性与可靠性。
2.承载或夹持力度:夹具应具备足够的承载或夹持力度,以保证工件在加工过程中的稳定性。
3.简单与快速操作:装夹过程中应简单且快速。
4.快速更换易损零件:易损零件应能快速更换,条件充分时最好不需要使用其它工具进行。
5.重复定位的可靠性:夹具在调整或更换过程中应具备重复定位的可靠性。
6.避免结构复杂和成本昂贵:夹具结构应尽可能简单,避免过度复杂和昂贵。
7.标准化与系统化:尽可能选用标准件作为组成零件,并形成公司内部产品的系统化和标准化。
二、工装夹具设计基本知识:一个优良的机床夹具必须满足以下基本要求:1.保证加工精度:正确选定定位基准、定位方法和定位元件,进行定位误差分析,并注意夹具中其他零部件的结构对加工精度的影响。
2.提高生产效率:专用夹具的结构应简单、合理,尽量采用各种快速高效的装夹机构,保证操作方便,缩短辅助时间,提高生产效率。
3.工艺性能好:专用夹具的结构应便于制造、装配、调整、检验和维修等。
4.使用性能好:工装夹具应具备足够的强度和刚度,操作应简便、省力且安全可靠。
在设计过程中,应尽可能采用气动等动力源,以实现操作简便、安全、快速的效果。
总之,工装夹具设计是机械加工中非常重要的一环,它直接影响到加工精度、生产效率和使用性能。
因此,在设计过程中,应遵循基本原则,掌握基本知识,以满足实际生产的需求。
在设计和使用液压等机械化夹紧装置时,应考虑减轻操作者的劳动强度。
工装夹具的设计应考虑方便排屑,必要时可设置排屑结构,以防止切屑破坏工件的定位和损坏刀具,防止切屑的积聚带来大量的热量而引起工艺系统变形。
工装夹具设计
工装夹具设计:提升生产效率的关键要素一、需求分析1. 了解工件特性:分析工件的材质、形状、尺寸等参数,为夹具设计提供依据。
2. 确定加工工艺:根据工件加工工艺要求,选择合适的夹具类型。
3. 考虑生产批量:针对不同生产批量,设计相应的工装夹具,以实现高效生产。
二、方案制定1. 确定夹具结构:根据工件特点和加工工艺,选择合适的夹具结构,如机械夹紧、气动夹紧、液压夹紧等。
2. 优化布局:合理布局夹具上的定位元件、夹紧元件和导向元件,确保工件在加工过程中的稳定性和准确性。
3. 选材与加工:根据工件加工要求,选用合适的材料,并进行相应的热处理,以提高夹具的使用寿命。
三、设计要点1. 定位精度:确保夹具的定位精度,以满足工件加工精度要求。
2. 夹紧力:合理分配夹紧力,避免工件在加工过程中产生变形。
3. 操作便捷:简化夹具操作流程,降低工人劳动强度。
4. 安全防护:设置必要的防护措施,防止意外事故发生。
5. 维护保养:考虑夹具的拆装、维修和保养,提高夹具的使用寿命。
四、原型制作与测试1. 制作原型:根据设计方案,制作工装夹具的原型,确保所有设计细节得到精确实现。
2. 功能测试:对原型进行功能测试,检验其定位准确性、夹紧力是否均匀、操作是否顺畅等。
3. 耐久性测试:模拟实际生产环境,对夹具进行长时间运行测试,确保其在连续作业中的稳定性和可靠性。
五、反馈与优化1. 收集反馈:在生产现场收集操作人员和使用部门的反馈,了解夹具在实际使用中的表现。
2. 分析问题:针对反馈问题,分析原因,找出设计中的不足之处。
3. 优化设计:根据分析结果,对夹具进行优化设计,提高其性能和适应性。
六、标准化与推广2. 技术交流:组织技术交流会,分享设计经验和教训,提升团队整体设计水平。
3. 推广应用:将成熟的设计方案推广应用到其他生产线或车间,提高整体生产效率。
七、持续改进1. 跟踪效果:对投入使用的工装夹具进行长期跟踪,收集使用数据,评估其效果。
工装夹具设计的基本方法和步骤
能提高生产效率
04
工艺性能好
05
使用性能好
06
经济性好
07
进行工装夹具的设计和使用,是能够使得零件迅速而准确地安装于夹具中的确定位置,夹具定位
安装于加工设备的确定位置。因此,使用夹具加工零件时,能使零件迅速而准确地处于加工位置,从而保证零件的加工质量满足要求,这就是夹具在生产中得到广泛运用的主要原因。
这三项原则是相互制约的,因此,夹紧力设计时应综合考虑,选择更佳的加紧方案,也可用计算机辅助设计。一般来讲: 对粗加工用的夹具,选用较大的夹紧力,主要考虑零件的不移动原则; 对精加工用的夹具,选用较小的夹紧力,主要考虑零件的不变形和不振动原则。
2-3-2 夹紧点的选择 夹紧点的选择是达到最佳夹紧状态的首要因素,正确选择夹紧点后,才能估算出所需要的夹紧力,选的不当不仅增大夹具变形,甚至不能夹紧零件。 夹紧点的选用原则: 尽可能使夹紧点和支承点对应,使夹紧力作用在支承上,可减少变形; 夹紧点选择应尽量靠近加工表面,不致引起过大的夹紧变形。 可以采取减少夹紧变形的措施: 如增加辅助支承和辅助夹紧点、分散着力点和增加压紧件的接触面积、利用对称变形等等。
2-3-1 零件在夹具中定位后的夹紧三原则: a) 零件在工装夹具中定位后的不移动原则: 选择夹紧力的方向指向定位基准(第一基准),且夹紧力的大小应足以平衡其它力的影响,不使零件在加工过程中产生移动。 b) 零件在工装夹具中定位后的不变形原则: 在夹紧力的作用下,不使零件在加工过程中产生精度所不允许的变形,必须选择合适的夹紧部位及压块和零件的接触形状,同时压紧力应合适。 c) 零件在工装夹具中定位后的不振动原则: 提高支承和夹紧刚性,使得夹紧部位靠近零件的加工表面,避免零件和夹紧系统的振动。
其它的尺寸(夹具上与设计图样无关的),若需要保证其配合精度要求,是可以采取配作加工的加工手段,同样能够达到夹具的使用精度要求,从而保证用该夹具加工的零件,其最终尺寸和位置精度都满足设计要求。
二.对焊接工装夹具的设计要求
对焊接工装夹具的设计要求
焊接工装夹具的设计要求主要包括以下几个方面:
1. 确保安全性:夹具在设计中应充分考虑焊接作业的安全性,确保工人的人身安全。
例如,夹具应具备稳定的结构,能够有效地抵抗焊接过程中的振动和冲击;夹具的设计应尽量减少人工操作的接触面,减少操作人员与焊接过程中的热量和辐射的直接接触。
2. 提高工作效率:夹具的设计应能够提高焊接作业的效率,使得焊接过程更加高效、节省时间。
例如,夹具应能够迅速进行工件的定位和固定,减少操作人员的工作时间;夹具的设计应充分考虑焊接过程中的人工操作的便利性,减少不必要的操作步骤。
3. 保证焊接质量:夹具的设计应能够保证焊接过程中的工件定位准确、稳定,确保焊接质量的一致性。
夹具应具备高度可调性,能够适应不同规格、形状的工件;夹具的设计应充分考虑焊接过程中的工件变形和热影响,减少对焊缝的影响,确保焊接质量。
4. 耐用性和易维护性:夹具的设计应考虑到其使用寿命和维护保养的方便性。
夹具应选用高强度、耐磨损的材料制作,能够经受长时间的使用和重复操作;夹具的设计应考虑到易损件的更换和维护的方便性,减少因夹具损坏而造成的停工、延误。
5. 可操作性和灵活性:夹具的设计应考虑到不同工艺要求的变
化和工件形状、尺寸的差异。
夹具应具有较大的调节范围和可调性,以适应不同工件的变化需求;夹具的设计应具备一定的灵活性,能够适应工艺流程的变更和工艺参数的调整。
综上所述,焊接工装夹具的设计要求应综合考虑安全性、效率性、质量性、耐用性和灵活性等因素,以实现焊接过程中的高效、安全、稳定的工作。
工装夹具设计方案
工装夹具设计方案
工装夹具是指在工业生产过程中用以固定、夹紧、支承、定位、测量等的一种工具设备。
它们通常由夹具基座、夹紧装置、定位装置和传感器等部件组成。
在进行工装夹具设计时,需要考虑到工装夹具的使用环境、夹紧力的大小、夹紧方式的选择以及夹具的制造工艺等因素。
首先,要根据工装夹具的使用环境来设计夹具的材料和结构。
如果工装夹具需要在高温、腐蚀等特殊环境下使用,就需要选择具有抗高温、抗腐蚀等特性的材料,并采用相应的结构设计来确保夹具的稳定性和安全性。
其次,要考虑夹紧力的大小。
夹具的夹紧力大小将直接影响到工件的固定稳定性。
要根据工件的特性和加工要求来确定夹紧力的大小,并选择适当的夹紧装置来实现夹紧力的调节。
然后,要选择适当的夹紧方式。
夹紧方式有方向夹紧、点夹紧、边夹紧等多种方式。
夹紧方式的选择要根据工件的形状和加工要求来确定。
比如,对于圆柱形工件,可以选择采用方向夹紧的方式来夹紧工件;对于平面工件,可以选择采用点夹紧或边夹紧的方式来夹紧工件。
最后,需要考虑夹具的制造工艺。
夹具的制造工艺包括加工工艺和装配工艺。
加工工艺要求对夹具进行加工、成形、表面处理等;装配工艺要求对夹具的各个部件进行组装、调试、测试等。
要根据夹具的材料和结构来确定适合的制造工艺,并确保夹具的质量和可靠性。
总之,工装夹具设计方案需要综合考虑使用环境、夹紧力、夹紧方式和制造工艺等因素,以确保夹具的性能和稳定性。
同时,还需要根据具体的加工要求和工件特性来确定夹具的具体设计方案。
通过合理的工装夹具设计,可以提高工作效率、降低生产成本,并提高产品质量。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
一、目的:
为了规范供应商对工装夹具的设计、制造、验收质量过程管控,提高对供应商管理力度;更好的满足公司生产需求,提高生产质量,从而为客户提供最好的服务。
二、范围
适用于宁波屹丰汽车部件有限公司对工装设计制造供应商,所制造的工装夹具进行审核验收的技术要求。
三、设计与制造原则
1、一般原则
●设计应以结构简介、稳固、轻量化为原则
●具有一定的坚固性、耐用性
●便于取、放对零件起到有效固定作用
●设计高度合适,便于操作人员和铲车搬运和取料
●能方便地放置在规定的位置
●使用过程中不会损害人员职业安全和健康
四、设计及制造要求:
1、制作方负责制作激光切割工装夹具的定位方案由客户审核后方可设计与制造;
2、制作方根据所提供零件、产品数模、模具内平面布置数模为设计依据,设计工
装夹具的结构方案图;
3、制作方在设计激光切割工装夹具时,应该尽量减轻激光切割工装夹具的重量(旋
转工位每边工装夹具重量不大于400KG),并考虑部件的互换性,使用公制的标
准零件。
4、制作方设计的激光切割工装夹具结构方案图经过认可后,方可进行正式设计,
设计完成后图纸需经会签确认,才能作为激光切割工装夹具的制造依据,当制作
需变更时,制作方须及时通知我司,并注明变更内容。
5、对所提供的所有技术资料参数,制作方应负责保密,未经许可不得向第三方泄
露;对制作方提供的所有技术资料,宁波屹丰应负责保密,未经许可不得向第三
方泄露;
6、技术方案:考虑到激光切割的位置精度要求较高,选择RPS点作为定位基准,
形面辅助定位。
五、激光切割工装夹具的制造规格要求及主要零部件
1、激光切割生产线采用人工上料、自动切割、人工卸料方式、废料要收集到废料
收集箱中;
2、要求根据零件产品数模作为的设计基准。
并应采取消除应力措施;
3、激光切割工装夹具所用标准件要求:气缸(全封闭式气缸)、限流器、传感器等
使用SMC或德克斯产品。
Harting 电路插头、史陶比尔气路插头等使用德国产
品。
制作方标准件采购如有问题要经过我司同意方可更换。
原则上要保证是型号相
同、品质相同。
4、激光切割工装夹具的型面,用数控设备加工,保证激光切割工装夹具制造精度;
5、基准块:激光切割工装夹具的坐标建系基准块,采用耐磨钢质精磨加工,并做
防锈处理;
6、起吊装置:激光切割工装夹具需要设计满足与激光切割机平台定位牢靠稳定、
装夹方便并需要实现快速切换功能,配置铲车孔、行车吊环(激光切割工装夹具
行车起吊切换过程中,不允许发生吊绳、设备及工装夹具等的干涉);
7、激光切割工装夹具表面及边缘必须光滑,防止对使用者造成划伤;
8、根据需要,激光切割工装夹具上部分气缸及感应器采用紫铜防护板保护。
9、激光切割工装夹具需要设计配置激光切割校对基准,为工装调整方便,辅助性支撑可多方
向微调,但RPS基准点处支撑不能调整。
根据热成型拉延及切割后零件的数模,进行切割轨
迹干涉分析(具体情况需结合现场实际情况进行分析判断,如切割头尺寸及周边配套设施),
热成型拉延及切割后零件的数模由宁波屹丰提供;
10、DC24V信号电缆不得小于0.5MM; AC220V信号电缆不得小于1.5MM。
11、控制柜内线路需清晰明朗,方便维修,保证夹具气密性,防止灰尘进入。
六、激光切割工装夹具的精度(公差)
1、基准面:平面度≤0.20mm/m,垂直度≤0.20mm/m,粗糙度<1.6。
2、“0”位面精度(定位面): ≤±0.05mm。
3、保证工件重复定位精度,重复定位精度保证在0.1mm以内。
4、能够实现快速切换,保证夹具重复定位精度整体偏差小于0.2mm。
5、传感器精度需保证在+/-0.5mm以内。
七、材质要求
1、夹持臂需采用铝合金材料,型号为6262;
2、夹具底部需采用铝合金高强度材料,型号为7075;
3、定位型面需进行热处理,等级要求12.9,抗拉强度需达到400MPa级;
4、普通结构框架材料选用Q235;
八、油漆颜色要求
1、工装夹具外框结构颜色统一采用绿色,上表面无需喷饰;
2、制作工艺顺序为预处理(除锈、去油等)→打磨→防锈漆→面漆;
3、底漆型号为E06 C53-31红丹醇酸防锈漆,质量标准GB/T 21506-2010;
4、面漆及型号为E021 C04-45醇酸磁漆,质量标准GB/T 25251-2010;
5、漆膜总厚度150μm;
九、产品铭牌
产品铭牌由屹丰提供具体要求和格式,制作方负责制作。
1、工装夹具的标牌应包括以下内容:
1)零件名称:
2)工装编号:
3)自动化夹具号(零件号);
4)自动化夹具总重量;
5)基准的符号;
6)制造日期、最后修改日期;
7)制造商;
2、标注明确,字迹清晰,固定于醒目位置。
并严格按照提供的格式制作。
十、电气控制系统方案:
电气控制系统参照普瑞玛标准。
十一、激光切割工装夹具的验收
1、激光切割工装夹具验收的依据:
1)经过宁波屹丰会签的激光切割工装夹具图纸;
2)制造激光切割工装夹具的数学模型;
3)制作方出具的自检报告。
2、预验收前,制作方须根据产品数模,完成对激光切割工装夹具各基准面、定位面的
制造精度自检。
3、预验收:宁波屹丰派技术人员赴制作方工作现场进行验收,对制作方自检报告进行
评估,对激光切割工装夹具的使用性能进行测试,对激光切割工装夹具夹持样件的重复定位进行测试,并出据预验收报告及会议纪要。
4、验收前制作方需提供激光切割工装夹具的3D最终设计图纸(转成STP格式)、激光
切割工装夹具的易损件图纸、备件清单、电气图及元器件表、操作使用说明书的电子版以及纸质版两套(乙方盖章)、激光切割支架自检报告一份、工件相对激光切割工装夹具基准块的数模一套(以IGES格式V5版刻在光盘上用于CMM检测用),随激光切割支架一起发运。
5、验收:根据上海大众和宁波屹丰汽车部件有限公司的生产时间进度要求,每个支架
满足200套以上零件连续激光切割后,在所有产品SOP前完成终验收。
成型件由我司提供。
如在中途更改时间节点,双方协商解决。
十二、激光切割工装夹具的保管
1、避免日晒、雨淋及撞击、磕碰;
2、避免接触油污和酸碱等腐蚀性物质;
十三、激光切割工装夹具方案:
1、考虑到激光切割的位置精度要求较高,选择主、副定位孔(均为翻边孔)为定位准。
工件定位后,压紧气缸同时分别压紧。
切割过程中,压紧气缸可根据激光机信号分别独立打开或再压紧。
切割完毕后,所有气缸复位。
气缸、电磁阀等气动器件选用SMC公司的产品。
每个气缸配有传感器以确定其状态和位置。
合理设计气密检测功
能。
为工装调整方便,辅助性支撑可多方向微调。
乙方要提供零件切割组合方案供甲方参考。
2、考虑到零件加工时切割轨迹为整体修边,气缸频繁开关避让切割头会增加夹具故障
率,同时对加工时间也有一定影响,所以采用电磁铁吸附零件进行夹紧。
十四、保修期:
1、本项目保修期为激光切割工装夹具正式验收合格后壹年。
2、在接到夹具需要维修的电话后要求在24小时内赶到现场,提供维修服务。
十五、特别事项:
1、制作方应对激光切割工艺性进行详细分析,在要求的时间内及时向甲方反馈;
2、制作方应仔细评审零件3D数模、二维图纸,弄清切割前/后零件状态;
3、激光切割工装夹具所用的气管、线缆若外露,要求采用铜管包覆;
4、制作方不供提包含备品备件,但工装夹具有故障出现时要有备品备件更换,要保障
在短时间内恢复生产。
5、制作方如需分包必须得到屹丰确认及认可,下发分包商的工作内容也必须经确认认
可后方可制造。
若进行分包,制作方应参与第二承包商的方案审查,并对第二包承包商实施过程中因审查错误而造成的变动负责;
6、针对该项目,计划利用专用激光切割机进行产品的开发和生产。
