低压开关柜技术规范

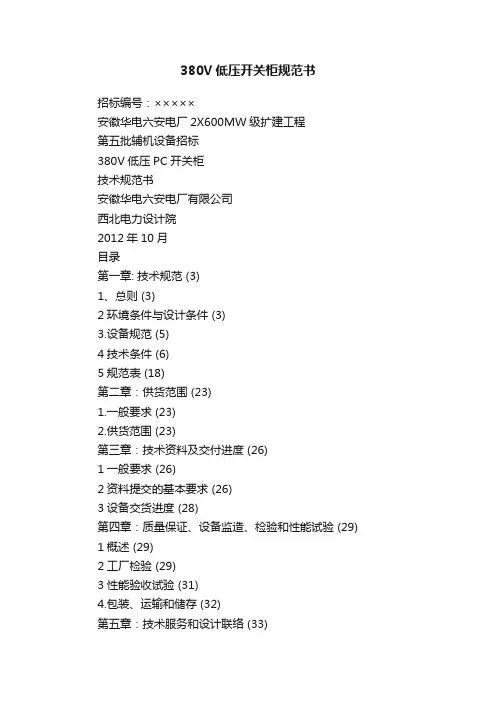

380V低压开关柜规范书
380V低压开关柜规范书招标编号：×××××安徽华电六安电厂2X600MW级扩建工程第五批辅机设备招标380V低压PC开关柜技术规范书安徽华电六安电厂有限公司西北电力设计院2012年10月目录第一章: 技术规范 (3)1、总则 (3)2环境条件与设计条件 (3)3.设备规范 (5)4技术条件 (6)5规范表 (18)第二章：供货范围 (23)1.一般要求 (23)2.供货范围 (23)第三章：技术资料及交付进度 (26)1一般要求 (26)2资料提交的基本要求 (26)3设备交货进度 (28)第四章：质量保证、设备监造、检验和性能试验 (29) 1概述 (29)2工厂检验 (29)3性能验收试验 (31)4.包装、运输和储存 (32)第五章：技术服务和设计联络 (33)1、技术服务 (33)2设计联络会 (34)3.技术培训 (34)第一章: 技术规范1、总则1.1 本设备技术规范书适用于安徽华电六安电厂2×600MW级扩建工程全厂380V低压PC（动力中心）柜的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应保证提供符合本技术协议和工业标准的优质产品。
1.3 如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。
如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
1.4 卖方须执行本技术规范书所列标准。
本技术规范书中未提及的内容均满足或优于本技术规范书所列的国家标准、国际标准、国家电力行业标准和技术支持方所采用的有关标准，有矛盾时，按较高标准执行。
1.5 卖方对PC柜成套系统设备（含辅助系统与设备）负有全责，即包括分包（或采购）的产品。
低压配电柜技术规范
低压配电柜技术规范设备、材料的设计、制造、检查和试验必须符合国家相关标准的规范，要求供货方需提供符合本技术书及有关国标、行业标准的优质产品。
1、技术指标1.1指标文件GB1497 《低压电器基本标准》GB7251 《低压成套开关设备和控制设备》JB1284 《低压断路器》JB4012 《低压开关隔离器、开关、隔离开关及熔断器组合电器》JB2455 《低压接触器》BJ4013.1 《控制电路电器和开关元件一般要求》JB4011.1 《低压熔断器一般要求》GB4720 《指标灯和按钮的颜色》GB4942-2 《低压电气外壳防护等级》GB9466 《低压成套开关设备基本测试方法》GB/T 4942.2－1993 《低压电器外壳防护等级》GB/T 14598.13－1998《静态继电保护装置的电气抗干扰试验》GB 11463－89 《电子测量仪器可靠性试验》GB/T 6587.4－86 《电子测量仪器振动试验》GB/T 6587.5－86 《电子测量仪器冲击试验》GB 6587.6－86 《电子测量仪器运输试验》DL/T 478－2001 《静态继电保护及安全自动装置通用技术条件》JB/T 3085－1999 《电力传动控制装置的产品包装与运输规程》1.2本设备技术规范书未尽事宜，由需供双方协商确定。
1.3供方应获得ISO9000（GB/T 19000）资格认证书或具备等同质量认证证书，必须已经生产过三台以上或高于本招标书技术规范的设备，并在相同或更恶劣的运行条件下持续运行三年以上的成功经验。
提供的产品应有鉴定文件或等同有效的证明文件。
对于新产品，必须经过挂网试运行，并通过产品鉴定。
2 使用环境条件2.1 周围空气温度：最高温度: 50℃(24小时内平均值≤40℃)最热月平均温度：35℃最低温度: -10℃最大日温差: 25K2.2 海拔高度: ≤1000m2.3 最大风速: 35m/s2.4 环境湿度: 日平均相对湿度不大于95%日平均水蒸汽压力值不超过2.2kPa月平均相对湿度不大于90%月平均水蒸汽压力值不超过1.8kPa2.5 地震烈度：8度2.6 污秽等级：Ⅱ级2.7 安装场所：根据需要安装在户内3. 技术条件3.1 低压配电柜柜型选择本工程项目要求采用低压抽出式开关柜（GCS系列）。
低压柜技术规范
低压柜技术规范低压开关柜1.1⼯作内容与供货范围1.1.1 ⼯作内容⼯作范围包括：0.4KV低压配电设备的设计、制造、试验(包括型式试验、出⼚试验、交接试验，其中型式试验提供型式试验报告。
)、出⼚前组装检查、包装发运、运输、现场开箱检查、提供技术⽂件及资料、现场安装指导、现场试验及试运⾏指导、交接验收、技术培训等，并确保上述技术服务的质量。
1.1.2 供货范围低压配电屏 11块直流屏 1套备品备件及专⽤⼯具1.1.3设计联络会1、设计联络会主要⽬的：确定开关柜内元器件的选型及配置和开关柜的布置和结构设计及开关柜的开孔尺⼨；完成全部图纸的审批；协调交货、安装进度；为设备调试作准备⼯作，研究调试有关准备⼯作，包括调试⽅案、调试⼤纲的讨论及卖⽅⼈员派遣和应携带的试验仪器⼯具等。
1.1.4图纸和⽂件提交1、图纸和⽂件提交时间表合同签字后，我⽅提供给⼯程师3份、设计院1份全部⼯⼚图纸和安装、试验、运⾏维护说明书的提交时间表并提供下列的图纸和资料：（1）开关柜设备的外形图（包括外形尺⼨、开孔尺⼨、安装尺⼨、）基础和荷载图。
（2）接线图及端⼦图：表⽰开关柜之间及开关柜与其它设备之间的相互联接。
图中应⽰出开关柜的所有端⼦排，包括内部布线与外部所有连接端⼦。
（3）原理图：表⽰保护、控制、操作、报警等所有交、直流电路等2.1.5出⼚检验设备出⼚前，买⽅将派⼈进⾏出⼚检验，买⽅⼈员的往返车票、⾷宿等费⽤均包括在设备报价中。
设备出⼚检验安排表1.2 引⽤标准所有供货的产品的设计、制造、材料、试验、性能等除满⾜本技术规范外，其它要求不低于国际电⼯委员会(IEC)标准和中国国家标准(GB)，所有技术规范、标准是现⾏的最新版本。
当标准之间不⼀致时，应采⽤较⾼的标准。
主要标准包括(但不限于)：（1）GB7251《低压成套开关设备》（2）GB/T14048.1、3、4、5 《低压开关设备和控制设备》（3）GB14048.2《低压开关设备和控制设备低压断路器》（4）GB7251.1～3 《低压成套开关设备和控制设备》（5）GB7251.4～5《低压成套开关设备和控制设备》（6）GB/T4942《低压电器外壳防护等级》（7）GB191《包装贮运标志》1.3开关柜主要技术性能参数（1）型号：GGD3C型交流低压配电柜技术性能参数（2）额定电压：380V（3）频率：50Hz（4）额定⼯作电流：2000A额定绝缘⽔平 690V（5）额定短路开断电流（有效值）：50kA（6）额定短时耐受电流（1S）⽔平母线（主母线）：50kA垂直母线（⽀母线）：50kA（7）额定峰值耐受电流： 105kA(8) 防护等级：IP40（9）外形尺⼨：(宽×深×⾼)：800×600×2200mm 1.4主要元件性能参数1.4.1智能型塑壳断路器(1)型号 CW2-2000(2)额定电流 2000A(3)额定⼯作电压 AC400V(4)极数：3P(5)额定极限短路分断能⼒80kA(6)额定运⾏短路分断能⼒50 kA(7)额定短时耐受电流（1s） 50 kA(8)电动操作机构电压： DC220V(9)塑壳智能型断路器的机械寿命和电⽓寿命于下表：1.4.2开关柜系列塑壳断路器(1)型号：CM2Z系列(2)额定电流: 详见设计图(3)额定短路分断能⼒ 35 kA(4)极数：3P(5)脱扣器代号：复式分励脱扣器310(6)断路器类型：电动机回路，详见设计图(7)塑壳断路器的机械寿命和电⽓寿命于下表：1.4.3电流互感器（1）型号：BH1—0.5（2）变⽐：详见设计图（3）准确级次：0.5级1.4.4电压互感器（1）型号：JDG-0.5（2）变⽐：0.38/0.1kV（3）准确级次：0.5级1.4.5熔断器（1）型号：NT00（2）额定电流：100/4A(3) 额定熔断短路电流：120kA(4) 熔体电流：4A1.4.6三相智能电⼒仪表（1）型号：DSSD331（2）额定电压：400V、（3）功能配备：电流、电压、有功功率、⽆功功率、功率因数、有功电度、⽆功电度、电压总谐波含量。
GGD低压配电柜技术规范
GGD系列低压配电柜技术规范（一）.概述1.1 GGD型交流低压配电柜是根据能源部、广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的低压开关柜。
1.2 本开关柜具备以下特点：分断高、动热稳定性好、电气方案灵活、系列性、实用性强、防护等级高等。
1.3 本技术规范引用了GGD型低压开关柜《技术条件》。
2.引用2.1 GB7251.1-97《低压成套开关设备》；2.2 IEC439《低压成套设备和开关设备》；2.3 GB/T4942.2-93《低压电器外壳防护等级》。
3.设备运行环境3.1周围空气温度，上限+40°C，下限-15°C。
3.2海拔高度，不大于1500m。
3.3 环境相对湿度：日平均不大于60%，月平均不大于90%。
（20℃时）3.4 地震烈度：不超过8度。
（中国12级度）3.5耐受地震能力：（承受三相正弦波，水平面和垂直加速度同时作用）水平：0.25g；垂直：0.125g；正弦波持续时间：5周波；安全系数：动态 1.67；静态：3.5；4.电气性能4.1 额定工作电压：400V；4.2 额定电流： 1000A，1600A，3150A；4.3 额定短路开断电流： 15kA，30kA，50kA；4.4 额定短时耐受电流（1S）： 15kA，30kA，50kA；4.5 额定峰值耐受电流： 30kA，63kA，105kA。
4.结构性能5.1 外形尺寸5.1.1 柜高尺寸系列： 2200mm；5.1.2 柜宽尺寸系列： 600，800，1000，1200mm；5.1.3 柜深尺寸系列： 600，800mm。
5.2 防护等级5.2.1 正常使用环境： IP30；5.2.2 特殊作用环境： IP40。
5.3 涂装5.3.1涂装采用环氧树脂粉末静电喷涂。
5.3.2颜色：驼灰色、整体单色调。
5.4结构设计5.4.1开关柜柜体结构是采用通用柜的形式，选用优质冷轧钢板制造。

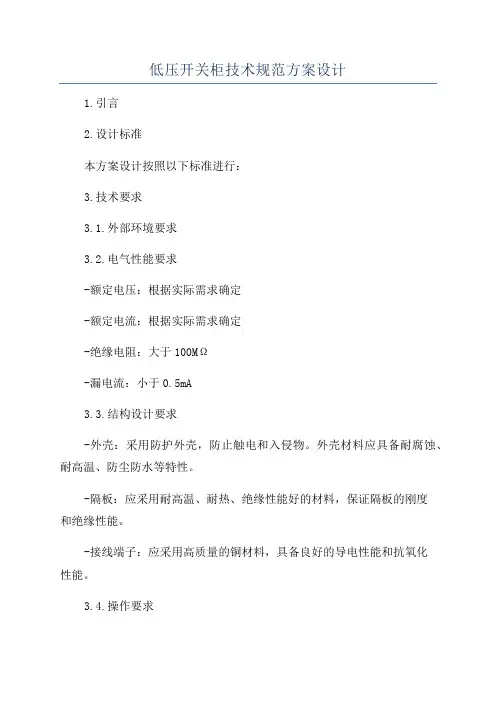

低压开关柜技术规范方案设计
低压开关柜技术规范方案设计
1.引言
2.设计标准
本方案设计按照以下标准进行：
3.技术要求
3.1.外部环境要求
3.2.电气性能要求
-额定电压：根据实际需求确定
-额定电流：根据实际需求确定
-绝缘电阻：大于100MΩ
-漏电流：小于0.5mA
3.3.结构设计要求
-外壳：采用防护外壳，防止触电和入侵物。
外壳材料应具备耐腐蚀、耐高温、防尘防水等特性。
-隔板：应采用耐高温、耐热、绝缘性能好的材料，保证隔板的刚度
和绝缘性能。
-接线端子：应采用高质量的铜材料，具备良好的导电性能和抗氧化
性能。
3.4.操作要求
-操作面板应设计合理，易于操作。
-开关柜内部应标明清晰的电气连接图，便于维护和检修。
-防止误操作，如设置防误操作开关、防误接线等。
3.5.保护要求
-过载保护：根据负载情况选择合适的过载保护器，确保设备不受过载电流损害。
-短路保护：采用熔断器或断路器等器件，确保在短路情况下及时切断电源。
-漏电保护：设置漏电保护器，防止漏电引起的触电和火灾事故。
4.质量控制
-材料采购：选择合适的材料供应商，确保材料符合相关标准。
-出厂检测：对每个开关柜进行严格的出厂检测，确保质量合格。
-售后服务：提供完善的售后服务，及时解决用户遇到的问题。
5.安全防护
-防触电：采用绝缘材料和防护装置，防止触电事故发生。
-防火防爆：采用防火材料和防爆设备，防止火灾和爆炸事故发生。
-防误操作：设置防误操作开关、防误接线等装置，防止误操作引起的事故。
6.总结。
低压开关柜技术规范
低压开关柜技术规范低压开关柜技术规范目录1规范性引用文件 ...................................................... 错误!未定义书签。
2技术参数和性能要求 .............................................. 错误!未定义书签。
3标准技术参数 .......................................................... 错误!未定义书签。
4使用环境条件表 ...................................................... 错误!未定义书签。
5试验.......................................................................... 错误!未定义书签。
低压开关柜技术规范1规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 7251低压成套开关设备和控制设备GB 14048低压开关设备和控制设备GB/Z 18859封闭式低压成套开关设备和控制设备在内部故障引起电弧情况下的试验导则GB/T 20641低压成套开关设备和控制设备空壳体的一般要求GB 50150电气装置安装工程电气设备交接试验标准GB 4208 外壳防护等级（IP代码）GB/T 16935.1 低压系统内设备的绝缘配合GB/T2681 电工成套装置中的导线颜色GB5585.2 电工用铜、铝及其母线第二部分：铜母线JB5877 低压固定封闭式成套开关设备IEC 61641封闭式低压成套开关设备和控制设备在内部故障引起电弧情况下的试验导则2技术参数和性能要求2.1开关柜技术参数开关柜技术参数见技术规范专用部分的技术参数特性表。
【实用】低压开关柜维修及其安全技术规程
适用设备型号
GCS（胶南）
生产厂家
青岛远东
故障现象
原因分析
判断方法及表现状况
故障排除方法
所需主要配件和材料
安全注意事项
进线断路器不能合闸
二次控制回路无电源或熔丝断
面板所有指示灯不亮
恢复电源断路器未推到位Fra bibliotek查看断路器位置
将断路器推到试验位置或工作位置
储能不到位
储能指示不到位
查看转换开关位置
转换开关转到抽出位置
机械故障
检查其它方面无问题
拆卸面板检查机械故障
查看接触器
多分合几次清除灰尘，或者解体清洁修复触头
散热风扇故障
查看风扇
更换风扇轴承或润滑
开关柜内异味
接头过热；元器件线圈烧坏
检查异味处器件
停电拧紧接头；查清原因更换元器件
导线过流烧坏
检查异味处导线
查清原因更换导线
抽屉不能推进拉出
断路器在合闸状态，连锁未解除
合闸指示灯亮
分闸后移动
转换开关未在抽屉抽出位置
检查储能电源
与其它开关柜的连锁未解除
查看线路图
解除连锁
合闸二次回路断线、限位开关不到位或元器件损坏
合闸二次回路不通
检查合闸二次回路及元器件
操动机构机械器件损坏
更换断路器测试
解体断路器检查
热继电器保护动作
负荷故障或电缆线路损坏
故障指示灯亮
检查负荷是否故障，电缆是否损坏
开关柜内异响
接触器触头灰尘或磨损导致吸合不到位
低压开关柜技术规范
低压开关柜技术规范目录1规范性引用文件 (1)2技术参数和性能要求 (1)3标准技术参数 (5)4使用环境条件表 (7)5试验 (8)低压开关柜技术规范1规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 7251 低压成套开关设备和控制设备GB 14048 低压开关设备和控制设备GB/Z 18859 封闭式低压成套开关设备和控制设备在内部故障引起电弧情况下的试验导则GB/T 20641 低压成套开关设备和控制设备空壳体的一般要求GB 50150 电气装置安装工程电气设备交接试验标准GB 4208 外壳防护等级（IP代码）GB/T 16935.1 低压系统内设备的绝缘配合GB/T2681 电工成套装置中的导线颜色GB5585.2 电工用铜、铝及其母线第二部分：铜母线JB5877 低压固定封闭式成套开关设备IEC 61641 封闭式低压成套开关设备和控制设备在内部故障引起电弧情况下的试验导则2技术参数和性能要求2.1 开关柜技术参数开关柜技术参数见技术规范专用部分的技术参数特性表。
2.2 通用要求2.2.1设备外壳平整、严密、美观、要求30年不变形、腐蚀。
2.2.2主构架采用2mm厚覆铝锌钢板，内部安装灵活方便，主构架装配形式设计为全组装式结构。
柜体构架及金属结构件均应有足够钢性及承载能力，能满足电气元件的安装要求及操作和短路时所产生的机械应力和热应力电动力，同时不因成套设备的吊装、运输等情况而损坏或影响开关柜及所安装元件的性能，柜内支架并可自由调节。
2.2.3低压2500A及以上进线、分段柜绝缘件安装粱采用2mm不锈钢，其余安装粱均采用2mm抗腐蚀敷铝锌钢板，采用双重折边工艺。
2.2.4柜体材料采用厚度不小于2mm的覆铝锌钢板、镀锌板或冷轧钢板并喷塑,颜色采用RAL7035,柜体防护等级不小于IP30。
低压柜技术规范
低压柜技术规范篇一：GGD低压柜技术要求变电所低压开关柜技术要求一、技术规范及要求1、设备厂家必须按照相关国家法律、法规及行业规范、规定、标准等进行设备和材料的制造或加工。
2、所选用的设备、材料要求符合相关国家法律、法规及行业规范、规定、标准等。
二、供货内容及数量1、GGD2型低压开关柜5台（进线柜2台、联络柜1台、出线柜2台）2、UPS不间断电源（山特） 6KVA三、设备主要技术参数1、GGD配电柜额定电压： 380V额定频率： 50HZ额定工作电流：400A额定短路开断电流：30KA（1s）额定峰值耐受电流：63KA（0.1s）2、UPS不间断电源额定功率：6KVA输入电压范围：176-276V输入频率范围：47-55Hz输出电压范围：213-226V输出频率范围：50±0.5%Hz四、相关技术要求1、产品必须执行下列标准：GB7251.1-2005 《低压成套开关设备和控制设备》第1部分：型式试验和部分型式试验成套设备；GB7251.3-2006 《低压成套开关设备和控制设备》第3部分：对非专业人员可进入场地的低压成套开关设备和控制设备—配电板的特殊要求；GB3.047.1-1995 《高度进制为20mm的面板、架和框的基本尺寸系列》；IEC439《低压成套开关设备和控制设备》；GB4208-1993 《防护等级》。
2、防护等级不低于IP40。
3、进线柜配有上、下隔离开关各一个，断路器一台。
要求柜内断路器要求使用MT06N13PD/O 5.0E（欠压延时5S可调）型智能真空断路器，断路器具有微机远控和信号上传功能；能够数显电压和电流等参数、预留一开一闭开关状态指示触点；刀开关选用HD13BX-400/31型刀开关。
进线方式应采用柜底电缆进线。
电流互感器要求使用LMZ1-0.66 400/5型电流互感器。
4、母联柜配有隔离开关两个，断路器一台。
要求柜内断路器选用MT06N13PD/O 5.0E型智能真空断路器，断路器具有微机远控和信号上传功能、预留两开两闭开关状态指示触点；能够数显电压和电流等参数；刀开关选用HD13BX -400/31型刀开关。
(技术规范标准)开关柜技术规范
开关柜技术规范GCS低压开关柜技术规范1.使用范围（包括环境条件、使用条件）1.1 环境条件1、气温室内最高气温 40℃室内最低气温 -20℃2、海拔高度：≤1500m；3、湿度及污秽：日平均相对湿度：不大于95%月平均相对湿度：不大于90%。
污秽等级：Ⅱ级4、地震烈度Ⅶ度；5、周围空气应不受腐蚀性气体、水蒸汽明显污染。
6、无经常性剧烈振动.2. 设计、制造、检验和验收遵循的标准、规范2.1 适用技术标准:1、IEC144-63 低压开关柜和控制设备外壳的防护等级2、IEC157/1 低压断路器3、IEC269 低压熔断器4、IEC282-1 限流熔断器5、IEC73-84 指示灯和按钮颜色6、IEC391-72 绝缘导线标志7、IEC445-73 用字母数字符号识别电气接线端子和接线标记统一系统的通用原则8、IEC446-73 用颜色鉴别绝缘导线和裸导线9、IEC757-83 颜色标示符号10、IEC60439.1-1999 低压成套开关设备和控制设备11、GB7251-1997 低压成套开关设备和控制设备12、JB-T9661-1999 低压抽出式成套开关设备上述技术标准和规范如有不足之处或未能达到国际最新标准时，系统承包人应使系统的设计、施工及选用的设备和材料符合最新版本的国际和国家标准、规范，并提供所采用的国际和国家标准、规范以及所采用版本的有关技术资料。
3 .设计要求开关柜技术参数：额定工作电压：380V额定频率：50Hz相数：三相（三相五线制）额定电流：母线按设计图纸额定绝缘电压：≥660V工频耐受电压： 42kV雷电冲击耐受电压： 75kV额定短时耐受电流（1s）：水平母线100kA 垂直母线50kA柜体结构国标的GCS系列柜中采用。
柜内配置详见设计图纸及设计说明，柜体高度符合要求，其它尺寸按照设计要求。
柜体采用优质冷轧钢板，板厚2mm 以上。
柜体表面采用酸洗、静电喷涂技术，颜色机色、所有铭牌均为铜或不锈钢制。
低压开关柜技术规范
低压开关柜技术规范篇一：低压开关柜技术规范书XX电厂2×300MW煤矸石热电联产新建工程辅助厂房低压开关柜技术规范书附件1：技术规范书1、总则1.1 本规范书适用于XX电厂2×300MW煤矸石热电联产新建工程的低压开关柜设备，它提出了该设备的使用条件、设备的功能设计、主要技术参数、结构、性能、试验、包装、运输、提供备品备件、仪器仪表供货及现场所需安装指导、技术服务、技术资料等方面的技术要求。
1.2 招标方在本规范书中提出了低压开关柜设备最低限度的技术要求，并未规定所有的技术要求和适用的标准，投标方应提供一套满足本规范书和所列标准要求的高质量产品及其相应服务，对国家有关安全、环保等强制性标准，必须满足其要求。
1.3 如未对本招标文件提出偏差，将认为投标方提供的设备符合招标文件和标准的要求，偏差(无论多少)都必须清楚地表示在投标文件中的技术差异表中。
1.4投标方须执行本招标文件所列标准，有矛盾时，按较高标准执行。
1.5合同签订后3个月，按本规范的要求，投标方提出合同设备的设计、制造、检验/试验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给招标方，招标方确认。
1.6在签订合同之后，招标人保留对本技术规范提出补充要求和修改的权力，投标人应承诺予以配合。
1.7 本工程采用KKS标识系统，投标方在中标后提供的技术资料(包括图纸)和设备标识必须有KKS编码，KKS编码应遵守招标方应用约定，保证技术资料（包括图纸）和设备标识正确使用KKS编码。
1.8 本技术规范在低压开关柜采购合同签订后，自动生效成为合同的附件，与合同具有同等法律效力，各方严格履行。
本技术规范中未尽事宜，双方友好协商解决。
1.9 投标方在投标书和投标澄清书中承诺事宜对于本低压开关柜的合同仍然有效，投标书和投标澄清书与本技术规范不同之处，以本技术规范为准。
1.10本技术规范在低压开关柜采购合同签订后，自动生效成为合同的附件，与合同具有同等法律效力，各方严格履行。
0.4KV GCK低压开关柜技术规范
国网**供电公司****供配电工程0.4kV低压开关柜技术规范书***供电局设计院*年*月*日目录一、通用部分............................. 错误!未定义书签。
1.总则................................... 错误!未定义书签。
1.1 一般规定......................... 错误!未定义书签。
1.2 供方应提供的资格文件............ 错误!未定义书签。
1.3 适用范围......................... 错误!未定义书签。
1.4 对设计图纸、说明书和试验报告的要求错误!未定义书签。
1.5 标准和规范....................... 错误!未定义书签。
1.6 供方必须提交的技术参数和信息..... 错误!未定义书签。
1.7 安装、调试、性能试验、试运行和验收错误!未定义书签。
2.技术服务............................... 错误!未定义书签。
2.1 概述............................. 错误!未定义书签。
2.2 任务和责任....................... 错误!未定义书签。
2.3 工厂检验和监造................... 错误!未定义书签。
二、专用部分 (2)1.工程概况 (2)2.使用条件 (2)3.货物需求及供应范围一览表 (4)4.结构要求 (4)5.技术参数和性能要求 (14)二、补充部分 (25)二、专用部分1.工程概况1.1工程规模：新装低压抽屉柜10台，本成套厂家负责AA3两台1.2电力系统情况：接地型式：TN-S额定电压：0.38/0.22kV额定绝缘电压：0.66kV额定频率：50Hz水平母线额定电流：3200A额定峰值耐受电流 105（176）KA额定短时耐受电流 50（80KA）1.3各种电气设备回路电压电气设备控制、保护、信号回路电压AC220V；在上述数值的80%～120%范围内，各种电气设备动作准确可靠；断路器的合闸电压在上述数值的85%～110%范围内能关合额定关合电流；在上述数值的75%～110%范围内能在无负荷情况下关合；断路器的并联跳闸电压在上述数值的70%～110%范围内能可靠分闸；所有电子设备和继电器在高次谐波电压畸变率不大于8%的条件下能正常运行。
技术规范书低压配电柜
江苏省广电有线信息网络股份有限公司苏州分公司传输中心机房工程低压配电柜设备技术规范书目录1. 概述.............................................................1.1.定义........................................................1.2.必须满足的技术标准/规范.....................................2.主要技术要求.....................................................2.1.总体技术要求.................................................2.2.主要设计技术指标要求.........................................环境条件......................................................额定技术参数..................................................主要元器件..................................... 错误!未定义书签。
2.2.4监控功能................................................2.3. 试验项目及要求..............................................3.技术服务要求.....................................................3.1.设备检验.....................................................工程技术协调会.........................................出厂检验...............................................到货检验...............................................到货抽检...............................................3.2.工程服务 (27)安装调测服务（交钥匙工程）.............................督导调测服务...........................................督导服务................................ 错误!未定义书签。
MNS开关柜技术规范
MNS型低压开关柜技术规范总则低压抽屉式开关柜及其中所用的电器元件及原材料都按图纸的要求，选用先进的、可靠的设备。
其技术规范、供货范围、工作条件、技术参数、工厂检验、现场验收及技术培训均能满足业主在图纸上所提出的要求。
1、使用条件MNS低压抽出式开关柜的工作条件如下：u 位置：户内u 海拔高度：2000米以下u 周围空气湿度：下限-100C，24小时最大温差+350Cu 最高空气湿度：+400Cu 室内相对湿度：日平均不大于95%（250C时）月平均不大于91%（250C时）u 饱和蒸汽压：日平均不大于22mbar月平均不大于18 mbaru 地震地面加速度：水平加速度不超过0.20g垂直加速度不超过0.10gu 电力供应：电压为380V/220V，-15%~+10%，TN-S制，频率为50HZ±2%u 腐蚀性：近海500米，有轻度盐雾2、技术标准MNS型抽屉式开关柜中采购的设备及配件全部满足设计图纸所列出标准。
另外还满足以下标准：国家标准GB7251-87《低压成套开关设备》、国家专业标准ZBK36001-89《低压抽出式成套开关设备》、国际标准IEC439，德国标准VDE0660。
3、技术参数—主电路额定绝缘电压交流660V—主电路额定工作电压交流 380V 660V—额定频率 50HZ—母线额定工作电流水平母线（主母线）：1600、2500、3150、4000、5000A垂直母线（支母线）：1000A、2000A—额定短时耐受电流（1S）水平母线（主母线）：50KA、80KA垂直母线（支母线）：50KA保护导体（接地主母线）：30、48KA中性母线（中性主母线）：30、48KA—额定峰值耐受电流水平母线（主母线）：105、176KA垂直母线（支母线）：105KA4、选用元件4.1 一次主元件对于本次投标的工程，空气断路器、接触器、热继电器按照设计图纸的要求选型，按照或超过招标文件及图纸的要求进行配置，详见“分项报价清单表”。
低压开关柜的技术规范
3.1.1.马达控制中心及低压开关柜3.1.1.1. 参考标准低压开关柜用于系统电压为1000V且中性点接地的网络中，故障遵照的标准如下：IEC60439 低压开关设备和控制设备组合装置IEC60529 外壳保护度(IP代码)IEC60073 人-机接口,标记和鉴别用的基本原理和安全原则.指示设备和调节器的编码原理IEC60947 低压开关设备和控制设备IEC60364-4 建筑物的电气设施GB7251－2005 低压成套开关设备和控制设备ZBK36001－89 低压抽出式成套开关设备3.1.1.2. 一般性说明低压开关柜应是金属全封闭抽屉式带有独立的隔离小室、包括母线区、电缆区、电器区、对每个隔室应留有适当的空间，便于进出电缆接线，扩展、固定件的维修及元件的调换。
柜功能小室和柜本体均可作分隔。
内部分隔须将电弧破坏性降低到最小程度。
低压开关柜为地面安装型，板前操作，电缆既可从后边进出，也可从侧面进出，低压开关柜应在最大短路故障时安全运行，并应有承受由此引起的电气，热及机械应力，在故障条件下所产生的气体通过压力释放口排放，压力释放口的位置不允许朝向操作人员。
每柜设有一块阻燃的高密度聚氨脂塑料功能板安装在主母线室与电器室之间，防止短路造成的事故，上下层抽屉间、小抽屉四周为阻燃塑料件，柜中塑料件是无卤素或不含CFC，它具有阻燃和自熄灭的特性。
采用标准模块设计可以组成不同方案的柜结构和抽屉单元。
抽屉单元都以200mm高度为基准，要确保相同功能的抽屉具有互换性。
低压系统短路电流能力80KA/4s。
额定电压380V 50HZ 相与相之间220V 50HZ 相对中性点之间额定电流1800~3200A绝缘额定电压1000V3.1.1.3. 马达控制中心的结构及制造要求A.制造要求所有马达控制中心和控制柜应符合本条款规定。
制造外壳及小室隔板采用不小于2.5mm厚的敷铝锌钢板，门板和面板由带树脂保护层的静电喷涂钢板组成。
MNS型低压抽出式开关柜技术规范方案书
MNS型低压抽出式开关柜技术规X书1、我方所提供开关设备的总体说明：1.1 低压开关设备的型号规格：MNS是一种模块化、多功能的低压配电配，应用于冶金、石油、化工、工矿企业及基础设施等领域中所有需要高可靠性场合的低压、配电和电动机控制系统。
MNS采用的柜体结构具有高度的灵活性。
根据不同客户的需要或不同的使用场合，柜体内可安装多种型号及规格元器件。
根据不同的用电设备，多种类型的馈电单元可以装在同一列柜或同一台柜中，如：馈电回路与电动机控制回路可混装在一起。
MNS是一种全系列的低压开关柜，可以满足您全方位的需要，适用于4000A以下的所有低压系统。
MNS可以提供高水准的可靠性和安全性、人性化的设计，加强了对人身和设备安全所需的保护。
MNS为全组装式结构，其特有的型材结构及连接方式以及对各种元器件的兼容性，可满足苟刻工期及供电边续性的要求。
1.2 低压开关设备的主要材料：主构架柜体基础结构是由C型材装配组成，C型型材是以E=25mm为模数安装孔的钢板弯制而成，全部框架及内层隔板都作镀锌钝化处理，四周门板，侧板则作喷塑涂漆。
1.3 低压开关设备的技术特点：1.3.1MNS系列低压开关柜包括固定技术和抽屉技术。
选用材料又分钢板结构技术和塑料结构技术。
技术水平达到当代国际水平。
1.3.2设计紧凑，以较小的空间能容纳较多的功能单元。
1.3.3结构通用性强，组装灵活：以便25mm为模数的C型型材能满足各种结构型式、防护等级及使用环境的要求。
1.3.4 采用标准模块设计：分别可成保护、操作、转换、控制、调节、测定、指示等标准单元，用户可根据需要任意组装，以便200余种组装件可以组成不同方案的框架结构和抽屉单元。
1.3.5 安全性：大量采用高强度阻燃型工程塑料组件，有效加强防护安全性能。
1.3.6技术性能高：主要参数达到当代国际水平。
1.3.7压缩场所：三化程度高，可大大压缩储存和运输预制件的场所。
1.3.8装配方便：不需要特殊复杂工具。
