TI杯大学生电子设计竞赛题目

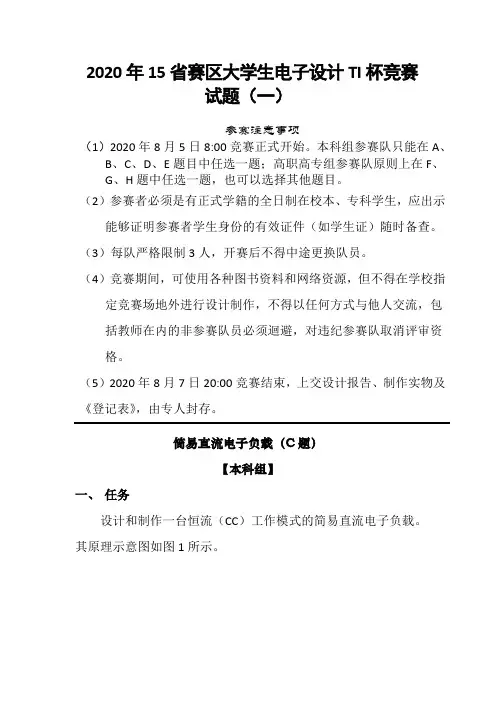

2020年15省赛区大学生电子设计TI杯竞赛试题(一)
2020年15省赛区大学生电子设计TI杯竞赛试题（一）参赛注意事项（1）2020年8月5日8:00竞赛正式开始。
本科组参赛队只能在A、B、C、D、E题目中任选一题；高职高专组参赛队原则上在F、G、H题中任选一题，也可以选择其他题目。
（2）参赛者必须是有正式学籍的全日制在校本、专科学生，应出示能够证明参赛者学生身份的有效证件（如学生证）随时备查。
（3）每队严格限制3人，开赛后不得中途更换队员。
（4）竞赛期间，可使用各种图书资料和网络资源，但不得在学校指定竞赛场地外进行设计制作，不得以任何方式与他人交流，包括教师在内的非参赛队员必须迴避，对违纪参赛队取消评审资格。
（5）2020年8月7日20:00竞赛结束，上交设计报告、制作实物及《登记表》，由专人封存。
简易直流电子负载（C题）【本科组】一、任务设计和制作一台恒流（CC）工作模式的简易直流电子负载。
其原理示意图如图1所示。
图1 直流电子负载原理示意图二、要求1.基本要求（1）恒流（CC）工作模式的电流设置范围为100m A～1000m A，设置分辨率为10m A，设置精度为±1%。
还要求CC 工作模式具有开路设置，相当于设置的电流值为零。
（2）在恒流（CC）工作模式下，当电子负载两端电压变化10V时，要求输出电流变化的绝对值小于变化前电流值的1％。
（3）具有过压保护功能，过压阈值电压为18V±0.2V。
2.发挥部分（1）能实时测量并数字显示电子负载两端的电压，电压测量精度为±（0.02%+0.02%FS ），分辨力为1m V。
（2）能实时测量并数字显示流过电子负载的电流，电流测量精度为±（0.1%+0.1%FS），分辨力为1m A。
（3）具有直流稳压电源负载调整率自动测量功能，测量范围为0.1%～19.9%，测量精度为±1%。
为方便，本题要求被测直流稳压电源的输出电压在10V以内。
（4）其他。
三、说明：1.在恒流（CC）模式下，不管电子负载两端电压是否变化，流过电子负载的电流为一个设定的恒定值，该模式适合用于测试直流稳压电源的调整率，电池放电特性等场合。
---TI杯大学生电子设计竞赛题目之欧阳家百创编

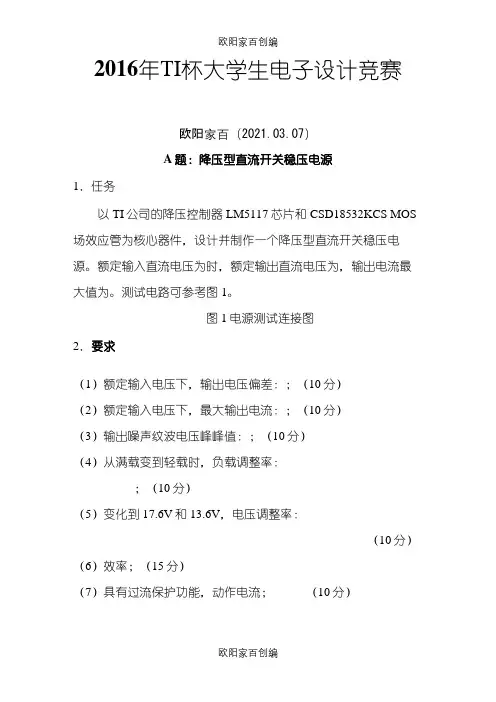

2016年TI杯大学生电子设计竞赛欧阳家百（2021.03.07）A题：降压型直流开关稳压电源1．任务以TI公司的降压控制器LM5117芯片和CSD18532KCS MOS 场效应管为核心器件，设计并制作一个降压型直流开关稳压电源。
额定输入直流电压为时，额定输出直流电压为，输出电流最大值为。
测试电路可参考图1。
图1电源测试连接图2．要求（1）额定输入电压下，输出电压偏差：；（10分）（2）额定输入电压下，最大输出电流：；（10分）（3）输出噪声纹波电压峰峰值：；（10分）（4）从满载变到轻载时，负载调整率：；（10分）（5）变化到17.6V和13.6V，电压调整率：（10分）（6）效率；（15分）（7）具有过流保护功能，动作电流；（10分）（8）电源具有负载识别功能。
增加1个2端子端口，端口可外接电阻R(1kΩ-10kΩ)作为负载识别端口，参考图1。
电源根据通过测量端口识别电阻R的阻值，确定输出电压，；（10分）（9）尽量减轻电源重量，使电源不含负载的重量。
（15分）（10）设计报告（20分）3．说明（1）该开关稳压电源不得采用成品模块制作。
（2）稳压电源若含其它控制、测量电路都只能由端口供电，不得增加其他辅助电源。
（3）要求电源输出电压精确稳定，或，作品不参与测试。
2016年TI杯大学生电子设计竞赛题B题：物品分拣搬送装置1．任务在一个以木条（截面不大于3cm×4cm，木质本色）围成的100cm×150cm的A区域内，散落着边长均为4cm的正方体。
设计一自动物体搬运系统，能够快速将这些正方体移至指定区域。
A区域的颜色为白色，B区域为黑色，C区域为红色。
2．要求（1）在A区域内任意放置了12只黑色正方体，以最快的速度将这些正方体移送到B区域，完成时间不得超过180秒；（24分）（2）将A区域的12只黑色正方体以最快的速度移送到红色C区域；完成时间不得超过180秒；（26分）（3）A区域12只正方体中有桔黄色与黑色两种颜色，以最快的速度将桔黄色正方体移送到红色C区域；（20分）（4）将A区域中的正方体改为乒乓球，仍然有桔黄与黑色两种颜色，以最快的速度将桔黄色乒乓球移送到红色C区域；（25分）（5）其他。

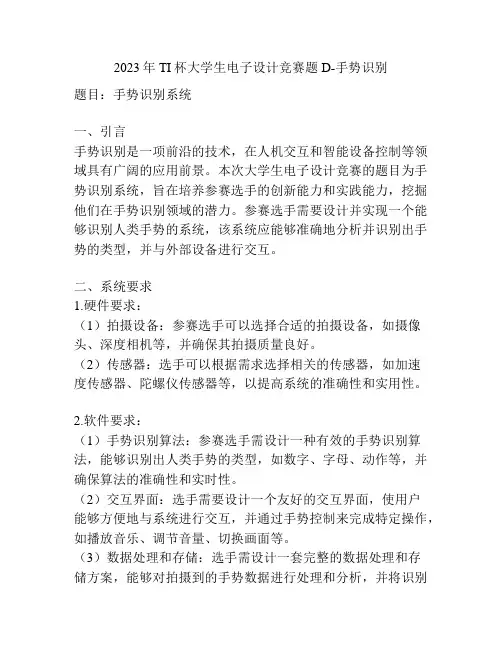

2023年TI杯大学生电子设计竞赛题D-手势识别
2023年TI杯大学生电子设计竞赛题D-手势识别题目：手势识别系统一、引言手势识别是一项前沿的技术，在人机交互和智能设备控制等领域具有广阔的应用前景。
本次大学生电子设计竞赛的题目为手势识别系统，旨在培养参赛选手的创新能力和实践能力，挖掘他们在手势识别领域的潜力。
参赛选手需要设计并实现一个能够识别人类手势的系统，该系统应能够准确地分析并识别出手势的类型，并与外部设备进行交互。
二、系统要求1.硬件要求：（1）拍摄设备：参赛选手可以选择合适的拍摄设备，如摄像头、深度相机等，并确保其拍摄质量良好。
（2）传感器：选手可以根据需求选择相关的传感器，如加速度传感器、陀螺仪传感器等，以提高系统的准确性和实用性。
2.软件要求：（1）手势识别算法：参赛选手需设计一种有效的手势识别算法，能够识别出人类手势的类型，如数字、字母、动作等，并确保算法的准确性和实时性。
（2）交互界面：选手需要设计一个友好的交互界面，使用户能够方便地与系统进行交互，并通过手势控制来完成特定操作，如播放音乐、调节音量、切换画面等。
（3）数据处理和存储：选手需设计一套完整的数据处理和存储方案，能够对拍摄到的手势数据进行处理和分析，并将识别结果保存在合适的存储介质中，以便后续的数据分析和应用。
3.功能要求：（1）手势识别：系统能够准确地识别出用户手势的类型，并根据手势类型执行相应的操作，如显示相关内容、控制音视频播放等。
（2）实时性：系统应具备实时处理手势数据的能力，能够在用户进行手势操作时快速响应，并实时更新交互界面。
（3）稳定性：系统应具备稳定的工作性能，能够在各种不同场景和环境下正常工作，并保持较高的准确性和鲁棒性。
三、评分标准本次大学生电子设计竞赛的评分标准如下：（1）硬件设计（30%）：包括拍摄设备的选择与设计、传感器的合理应用等。
（2）软件设计（40%）：包括手势识别算法的设计与实现、交互界面的设计与实现、数据处理与存储方案的设计等。
（3）功能实现（20%）：包括手势识别的准确性、实时性和稳定性等。
TI杯大学生电子设计竞赛
TI 杯大学生电子设计竞赛无线运动传感器节点设计（A 题）1.任务基于TI 模拟前端芯片ADS1292 和温度传感器LMT70 设计制作无线运动传感器节点，节点采用电池供电，要求能稳定采集和记录使用者的心电信息、体表温度和运动信息。
2.要求（1）基于ADS1292 模拟前端芯片设计心电检测电路，完成使用者的心电信号实时测量，要求：（30 分）①实时采集和记录使用者的心电信号，实现动态心电图的测试与显示；②分析计算使用者的心率，心率测量相对误差不大于5%。
（2）基于LMT70 温度传感器测量使用者体表温度，要求：（20 分）①实时采集和记录使用者的体表温度，温度采样率不低于10 次/分钟；②体表温度测量误差绝对值不大于2℃。
（3）基于加速度计等传感器检测使用者运动信息，实现运动步数和运动距离的统计分析，要求：（20 分）①运动距离记录相对误差不大于10%；②运动步数记录相对误差不大于5%。
（4）无线运动传感器节点能通过无线上传使用者的基本心电信号、体表温度和运动信息，并在服务器（手机）端实时显示动态心电图、体表温度和运动信息，要求传输时延不大于1 秒。
（25 分）（5）其他。
（5 分）（6）设计报告。
（20 分）3.说明（1）作品进行心电信号测试时，可以通过直接输入心电信号模拟器进行校准，在确认作品达到题目要求的测量精度后，再对具体的使用者进行心电信号测试。
目前市面上有多种心电信号模拟器产品，各赛区可以自行选择心电信号模拟器作为标准信号，对作品进行测试。
（2）作品设计中进行体表温度测量的温度传感器LMT70，需要使用引线连接并裸露在外，便于测试。
在进行测试校验和实测时，可以通过使用标准体温计来测量使用者掌心温度，与本作品测量使用者掌心温度来进行比对。
（3）本作品测量的使用者运动信息，可以通过使用者在标定5 米长的直线上来回运动进行测试，统计运动步数和运动距离。
（4）本作品的无线运动传感器节点需要实现无线上网、上传节点传感数据到服务器中，然后在服务器中实现数据管理和数据显示。

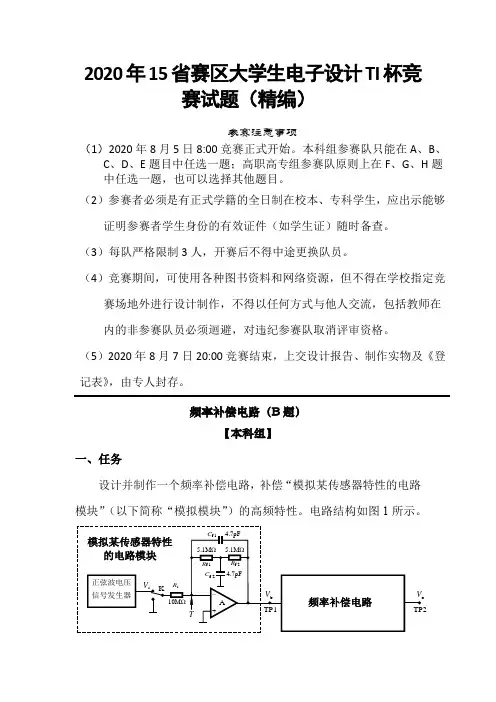

2020年15省赛区大学生电子设计TI杯竞赛试题(精)
2020年15省赛区大学生电子设计TI杯竞赛试题（精编）参赛注意事项（1）2020年8月5日8:00竞赛正式开始。
本科组参赛队只能在A、B、C、D、E题目中任选一题；高职高专组参赛队原则上在F、G、H题中任选一题，也可以选择其他题目。
（2）参赛者必须是有正式学籍的全日制在校本、专科学生，应出示能够证明参赛者学生身份的有效证件（如学生证）随时备查。
（3）每队严格限制3人，开赛后不得中途更换队员。
（4）竞赛期间，可使用各种图书资料和网络资源，但不得在学校指定竞赛场地外进行设计制作，不得以任何方式与他人交流，包括教师在内的非参赛队员必须迴避，对违纪参赛队取消评审资格。
（5）2020年8月7日20:00竞赛结束，上交设计报告、制作实物及《登记表》，由专人封存。
频率补偿电路（B题）【本科组】一、任务设计并制作一个频率补偿电路，补偿“模拟某传感器特性的电路模块”（以下简称“模拟模块”）的高频特性。
电路结构如图1所示。
图1 电路结构二、要求1. 基本要求(1) 按图1所示组装“模拟模块”电路，其中正弦波电压信号发生器可使用普通函数信号发生器。
在开关K接V s的条件下达到如下要求：①V s为200Hz、峰峰值为10V时，“模拟模块”输出V b没有明显失真。
②以200Hz为基准，V b的−3dB高频截止频率为4.5 kHz ± 0.5 kHz。
(2) 设计并制作频率补偿电路，使之达到如下要求：①频率为200Hz时的电压增益A(200Hz)=|V o/V s|=1± 0.05。
②以电压增益A(200Hz)为基准，将A(f)=|V o/V s|的−3dB高频截止频率扩展到大于50kHz。
③以电压增益A(200Hz)为基准，频率0~35kHz范围内的电压增益A(f)的波动在±20%以内。
(3)在达到基本要求(2)的第①、②项指标后，将开关K切换到接地端，输出V o的噪声均方根电压V n≤30 mV。
2022年TI杯大学生电子设计竞赛-E题-声源定位跟踪系统
2022年TI杯大学生电子设计竞赛声源定位跟踪系统（E题）一、任务设计制作一个声源定位跟踪系统，能够实时显示及指示声源的位置，当声源移动时能够用激光笔动态跟踪声源。
声源检测系统测量区域分布俯视如图1所示。
图1系统测量区域俯视图二、要求1.设计并制作声音发生装置——“声源”，装置能独立工作，声音音量手动可调，装置最大边长或直径不超过10cm,装置可用支架安装，并可在地面移动；声源中心点B 用红色或其他醒目颜色标识,并在B点所在的平面以B点为圆心，直径为5cm画圆圈，用醒目线条标识，该平面面向检测指示装置（图中A点）。
（4分）2.设计并制作一个声源定位检测装置，传感器安装在图1的C区范围内，高度不超过1m,系统采用的拾音器或麦克风传感器数量不超过10个；在装置上标记测试参考点A,作为位置坐标的原点；装置上有显示电路，实时显示D区域内声源的位置，显示A、B两点直线距离Y和以A点为原点，AB在地面的投影与图1中心线的夹角0,测量时间不超过5s,距离γ和角度θ的测值误差越小越好。
（36分）3.设计并制作一个声源指示控制装置，此装置和上述声源定位检测装置可以合为一体。
也放置在图1的C区，安装有激光笔和二维电动云台，能控制激光笔指向声源，定位计算过程中时，激光笔关闭，定位运算完成时激光笔开启。
定位指示声源时，动作反应时间不超过IOs,光点与B点偏差越小越好。
（30分）4.声源移动动态追踪：当声源摆放在地面，用细绳牵引，以0.2m∕s左右的速度在D区移动时，激光笔光点指向B点，光点与B点偏差越小好，跟踪反应时间越短越好。
（20分）5.其他（10分）6.三、说明1.声源可以发出自定的规则声音，如滴、滴、滴的蜂鸣器声音等，音量以不造成严重噪声污染为宜，并注意避免周围噪声的影响。
2.声源可使用符合尺寸要求的微型有源音箱，播放事先录制的声音。
3.声源定位跟踪系统最大尺寸水平高度控制在离地面IOOCm以下，声源放置在D 区不高于50cmo4.测试要求：要求2、3测试时，先按启动按钮，再放置音源；或先放置音源，但声源和指示装置明显不在一个方向上，一键启动；一个点测完后，移动声源，测量下一个点，期间无人工干预装置；要求4测试时，一键启动后移动声源，期间亦无人工干预接触装置，直至该项测试结束。
2020年TI杯大学生电子设计竞赛试题库(精品)
2020年TI 杯大学生电子设计竞赛试题库（精品）A 题：降压型直流开关稳压电源1．任务以TI 公司的降压控制器LM5117芯片和CSD18532KCS MOS 场效应管为核心器件，设计并制作一个降压型直流开关稳压电源。
额定输入直流电压为U IN =16V 时，额定输出直流电压为U O =5V ，输出电流最大值为I Omax =3A 。
测试电路可参考图1。
U O R L降压直流稳压电源I OU IN－＋＋－R负载识别端口图1 电源测试连接图2．要求（1）额定输入电压下，输出电压偏差：|∆U O |=|5V −U O |≤100mV ； （10分）（2）额定输入电压下，最大输出电流：I O ≥3A ； （10分）（3）输出噪声纹波电压峰峰值：U OPP ≤50mV(U IN =16V,I O =I Omax )；（1分）（4）I O从满载I Omax变到轻载0.2I Omax时，负载调整率：S i=|UO轻载UO满载−1|×100%≤5% (U IN=16V)；（10分）（5）U IN变化到17.6V和13.6V，电压调整率：S V=max (|U O17.6V−U O16V|,|U O16V−U O13.6V|)U O16V×100%≤0.5% (R L =U O16VI Omax)（10分）（6）效率η≥85%（U IN=16V，I O=I Omax）；（15分）（7）具有过流保护功能，动作电流I Oth=3.2±0.1A；（10分）（8）电源具有负载识别功能。
增加1个2端子端口，端口可外接电阻R(1kΩ-10kΩ)作为负载识别端口，参考图1。
电源根据通过测量端口识别电阻R的阻值，确定输出电压，U O=R1kΩ(V)；（10分）（9）尽量减轻电源重量，使电源不含负载R L的重量≤0.2kg。
（15分）（10）设计报告（20分）项目主要内容满分方案论证比较与选择方案描述3理论分析与计算降低纹波的方法DC-DC变换方法稳压控制方法6电路与程序设计主回路与器件选择其它控制电路与控制程序(若有)6测试方案与测试结果测试方案及测试条件测试结果及其完整性测试结果分析3设计报告结构及规范性摘要、报告正文结构、公式、图表的完整性和规范性2总分203．说明（1）该开关稳压电源不得采用成品模块制作。
2023年TI杯大学生电子设计竞赛题H-U波段前置射频放大器V3
2023年TI杯大学生电子设计竞赛题H-U波段前置射频放大器V32023年TI杯大学生电子设计竞赛题：H-U波段前置射频放大器V3一、竞赛背景随着通信技术的不断发展，无线通信系统对于前置射频放大器的要求越来越高。
H-U波段是目前广泛应用于通信系统的频段之一，覆盖了高频到超高频的广泛范围。
为了满足不断增长的需求，TI公司决定举办一场大规模的大学生电子设计竞赛，旨在寻找并鼓励创新的前置射频放大器设计方案。
二、竞赛任务1.设计一个适用于H-U波段的前置射频放大器，具备以下主要特点：（1）工作频率范围为2-3 GHz；（2）增益大于20 dB；（3）带宽大于500 MHz；（4）输入/输出阻抗匹配性能好。
2.在设计中考虑以下因素：（1）功耗尽量低，最大功耗不超过1 W；（2）尽量减小器件数目和体积。
三、竞赛要求1.系统设计：设计一个完整的前置射频放大器系统，包括输入/输出匹配网络、放大器电路和带宽调整网络等。
2.性能要求：放大器的增益应大于20 dB，带宽应大于500 MHz，在整个频段内具备良好的输入/输出阻抗匹配性能。
3.匹配网络设计：设计适当的输入/输出匹配网络，以确保信号有效传输，并优化放大器的性能。
4.器件选择：选择合适的器件，以满足设计的要求。
可以选择TI公司提供的放大器芯片或其他市场上适用的器件。
5.电路实现：根据设计要求，实现所选器件的电路。
注意电路的可行性和稳定性。
6.性能测试：使用合适的测试设备和仪器，对设计的前置射频放大器进行性能测试。
包括信号增益、频率响应、输入/输出阻抗匹配等指标的测试。
对测试结果进行分析和验证。
7.结果展示：提交包括设计图纸、详细设计报告、性能测试数据、分析结果和验证结果的完整竞赛作品。
同时，展示你的设计思路和创新点，并解释设计的原理和优势。
四、评分标准1.系统设计的合理性和完整性（20%）：主要包括输入/输出匹配网络的设计、放大器电路设计和带宽调整网络的设计。
2021年TI杯大学生电子设计竞赛试题库(精品)
2021年TI 杯大学生电子设计竞赛试题库（精品）A 题：降压型直流开关稳压电源1．任务以TI 公司的降压控制器LM5117芯片和CSD18532KCS MOS 场效应管为核心器件，设计并制作一个降压型直流开关稳压电源。
额定输入直流电压为U IN =16V 时，额定输出直流电压为U O =5V ，输出电流最大值为I Omax =3A 。
测试电路可参考图1。
U O R L降压直流稳压电源I OU IN－＋＋－R负载识别端口图1 电源测试连接图2．要求（1）额定输入电压下，输出电压偏差：|∆U O |=|5V −U O |≤100mV ； （10分）（2）额定输入电压下，最大输出电流：I O ≥3A ； （10分）（3）输出噪声纹波电压峰峰值：U OPP ≤50mV(U IN =16V,I O =I Omax )；（1分）（4）I O从满载I Omax变到轻载0.2I Omax时，负载调整率：S i=|UO轻载UO满载−1|×100%≤5% (U IN=16V)；（10分）（5）U IN变化到17.6V和13.6V，电压调整率：S V=max (|U O17.6V−U O16V|,|U O16V−U O13.6V|)U O16V×100%≤0.5% (R L =U O16VI Omax)（10分）（6）效率η≥85%（U IN=16V，I O=I Omax）；（15分）（7）具有过流保护功能，动作电流I Oth=3.2±0.1A；（10分）（8）电源具有负载识别功能。
增加1个2端子端口，端口可外接电阻R(1kΩ-10kΩ)作为负载识别端口，参考图1。
电源根据通过测量端口识别电阻R的阻值，确定输出电压，U O=R1kΩ(V)；（10分）（9）尽量减轻电源重量，使电源不含负载R L的重量≤0.2kg。
（15分）（10）设计报告（20分）项目主要内容满分方案论证比较与选择方案描述3理论分析与计算降低纹波的方法DC-DC变换方法稳压控制方法6电路与程序设计主回路与器件选择其它控制电路与控制程序(若有)6测试方案与测试结果测试方案及测试条件测试结果及其完整性测试结果分析3设计报告结构及规范性摘要、报告正文结构、公式、图表的完整性和规范性2总分203．说明（1）该开关稳压电源不得采用成品模块制作。
2020年15省赛区大学生电子设计TI杯竞赛试题(一)
范文2020年15省赛区大学生电子设计TI杯竞赛试题1/ 6(一)2020 年 15 省赛区大学生电子设计 TI 杯竞赛试题（一）参赛注意事项（1）2020 年 8 月 5 日 8:00 竞赛正式开始。
本科组参赛队只能在 A、 B、C、D、E 题目中任选一题；高职高专组参赛队原则上在 F、 G、H 题中任选一题，也可以选择其他题目。
（2）参赛者必须是有正式学籍的全日制在校本、专科学生，应出示能够证明参赛者学生身份的有效证件（如学生证）随时备查。
（3）每队严格限制 3 人，开赛后不得中途更换队员。
（4）竞赛期间，可使用各种图书资料和网络资源，但不得在学校指定竞赛场地外进行设计制作，不得以任何方式与他人交流，包括教师在内的非参赛队员必须迴避，对违纪参赛队取消评审资格。
（5）2020 年 8 月 7 日 20:00 竞赛结束，上交设计报告、制作实物及《登记表》，由专人封存。
简易直流电子负载（C 题）【本科组】一、任务设计和制作一台恒流（CC）工作模式的简易直流电子负载。
其原理示意图如图 1 所示。
直流电子负载键盘控与制显器示恒流电路 + 功率器件电压电流检测 ? 被测电源设备图 1 直流电子负载原理示意图二、要求 1. 基本要求（1）恒流（CC）工作模式的电流设置范围为 100mA～ 1000mA ，设置分辨率为 10mA，设置精度为±1%。
还要求 CC 工作模式具有开路设置，相当于设置的电流值为零。
（2）在恒流（CC）工作模式下，当电子负载两端电压变化 10V 时，要求输出电流变化的绝对值小于变化前电流值的 1％。
（3）具有过压保护功能，过压阈值电压为18V±0.2V。
2. 发挥部分（1）能实时测量并数字显示电子负载两端的电压，电压测量精度为±（0.02%+0.02%FS ），分辨力为 1mV。
（2）能实时测量并数字显示流过电子负载的电流，电流测量精度为±（0.1%+0.1%FS），分辨力为 1mA。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2016年T I杯大学生电子设计竞赛A题：降压型直流开关稳压电源1．任务以TI公司的降压控制器LM5117芯片和CSD18532KCSMOS场效应管为核心器件，设计并制作一个降压型直流开关稳压电源。
额定输入直流电压为时，额定输出直流电压为，输出电流最大值为。
测试电路可参考图1。
图1电源测试连接图2．要求（1）额定输入电压下，输出电压偏差：；（10分）（2）额定输入电压下，最大输出电流：；（10分）（3）输出噪声纹波电压峰峰值：；（10分）（4）从满载变到轻载时，负载调整率：；（10分）（5）变化到17.6V和13.6V，电压调整率：（10分）（6）效率；（15分）（7）具有过流保护功能，动作电流；（10分）（8）电源具有负载识别功能。
增加1个2端子端口，端口可外接电阻R(1kΩ-10kΩ)作为负载识别端口，参考图1。
电源根据通过测量端口识别电阻R的阻值，确定输出电压，；（10分）（9）尽量减轻电源重量，使电源不含负载的重量。
（15分）（10）设计报告（20分）3．说明（1）该开关稳压电源不得采用成品模块制作。
（2）稳压电源若含其它控制、测量电路都只能由端口供电，不得增加其他辅助电源。
（3）要求电源输出电压精确稳定，或，作品不参与测试。
2016年TI杯大学生电子设计竞赛题B题：物品分拣搬送装置1．任务在一个以木条（截面不大于3cm×4cm，木质本色）围成的100cm×150cm的A区域内，散落着边长均为4cm的正方体。
设计一自动物体搬运系统，能够快速将这些正方体移至指定区域。
A区域的颜色为白色，B区域为黑色，C区域为红色。
2．要求（1）在A区域内任意放置了12只黑色正方体，以最快的速度将这些正方体移送到B区域，完成时间不得超过180秒；（24分）（2）将A区域的12只黑色正方体以最快的速度移送到红色C区域；完成时间不得超过180秒；（26分）（3）A区域12只正方体中有桔黄色与黑色两种颜色，以最快的速度将桔黄色正方体移送到红色C区域；（20分）（4）将A区域中的正方体改为乒乓球，仍然有桔黄与黑色两种颜色，以最快的速度将桔黄色乒乓球移送到红色C区域；（25分）（5）其他。
（5分）（6）设计报告（20分）3.说明（1）A、B、C各区域地面及围栏的高度都是3cm，A与B之间无间隔，C与A 之间的边界木条有一个长度为20cm的缺口；（2）搬运物品过程中不得人为干预（如遥控等）；（3）开始搬运物品前，不得设置搬运物体的数量；运动机构需从右上方指定位置D处开始启动；（4）正方体可采用木质PVC、泡沫或其他轻质非金属材料，不得含磁性物质，重量不超过40克；（5）不限制移送物品执行机构的形式及搬运方式；执行机构可以进入A、B、C 各区域；（6）在要求（3）及（4）中，误搬黑色物体或乒乓球到C区扣分；（7）B、C区域的颜色如下：红色（R=255、G=0、B=0），黑色（R=0、G=0、B=0）；（8）乒乓球采用彩色乒乓球中桔黄色和黑色（或比赛用标准桔黄及用黑色喷涂的乒乓球）；正方体的颜色尽量接近乒乓球的颜色，。
（9）测试时，场地和被搬运物自备。
2016年TI杯大学生电子设计竞赛D题：单相正弦波变频电源1．任务设计并制作一个单相正弦波变频电源，其原理框图如图1所示。
变压器输入电压U1=220V，变频电源输出交流电压U O为36V，额定负载电流I O为2A，负载为电阻性负载。
图1单相正弦波变频电源原理框图2．要求（1）输出频率范围为20Hz~100Hz，U O=36±0.1V的单相正弦波交流电。
（15分）（2）输出频率f O=50±0.5Hz，电流I O=2±0.1A时，使输出电压U O=36±0.1V。
（10分）（3）负载电流I O在0.2～2A范围变化时，负载调整率S I≤0.5%。
（15分）（4）负载电流I O=2A，U1在198V～242V范围变化时，电压调整率S U≤0.5%。
（15分）（5）具有过流保护，动作电流I O(th)=2.5±0.1A，保护时自动切断输入交流电源。
（10分）（6）I O=2A，U O=36V时，输出正弦波电压的THD≤2%。
（15分）（7）I O=2A，U O=36V时，变频电源的效率达到90%。
（15分）（8）其他。
（5分）（9）设计报告（20分）3．说明（1）变频电源系统（包括辅助电源）供电仅由变压器输出U2提供。
（2）题中交流参数均为有效值。
（3）本题定义：负载调整率OI2OI1IOI1100%U USU-=⨯，其中U OI1为I O=0.2A时的输出电压；U OI2为I O=2.0A时的输出电压。
（4）本题定义：电压调整率OU2OU1UOU1100%U USU-=⨯，U OU1为U1=198V时的输出电压；U OU2为U1=242V时的输出电压。
（5）辅助电源可购买电源模块（亦可自制），作为作品的组成部分，测试时，不再另行提供稳压电源。
（6）效率测量时，可采用功率分析仪或电参数测量仪测量，损耗应包括辅助电源损耗，效率O2PPη=，P O为变频电源输出功率，P2为变压器输出功率。
（7）制作时需考虑测试方便，合理设置测试点。
2016年TI杯大学生电子设计竞赛E题：脉冲信号参数测量仪1.任务设计并制作一个数字显示的周期性矩形脉冲信号参数测量仪，其输入阻抗为50Ω。
同时设计并制作一个标准矩形脉冲信号发生器，作为测试仪的附加功能。
2.要求（1）测量脉冲信号频率，频率范围为10Hz～2MHz，测量误差的绝对值不大于0.1%。
（15分）（2）测量脉冲信号占空比D，测量范围为10％～90％，测量误差的绝对值不大于2%。
（15分）（3）测量脉冲信号幅度，幅度范围为0.1～10V，测量误差的绝对值不大于2%。
（15分）（4）测量脉冲信号上升时间，测量范围为50.0～999ns，测量误差的绝对值不大于5%。
（15分）（5）提供一个标准矩形脉冲信号发生器，要求：（30分）a)频率为1MHz，误差的绝对值不大于0.1%；b)脉宽为100ns，误差的绝对值不大于1%；c)幅度为5±0.1V（负载电阻为50 ）；d)上升时间不大于30ns，过冲不大于5%。
（6）其他。
（10分）（7）设计报告。
（20分）3.说明（1）脉冲信号参数的定义如图1所示。
其中，上升时间是指输出电压从上升到所需要的时间；过冲是指脉冲峰值电压超过脉冲电压幅度的程度，其定义为。
图1脉冲信号参数的定义（2）被测脉冲信号可采用基于DDS的任意波形信号发生器产生的信号。
2016年TI杯大学生电子设计竞赛F题：位同步时钟提取电路1.任务2．要求（1）设计制作“基带信号产生电路”，用来模拟二进制数字通信系统接收端中被抽样判决的非逻辑电平基带信号。
要求：（15分）①m 序列发生器的反馈特征多项式（本原多项式）为1)(2348++++=x x x x x f ，其序列输出信号及外输入ck 信号均为TTL 电平。
②设计制作3dB 截止频率为300kHz 的无限增益多路负反馈二阶有源低通滤波器，对m 序列输出信号进行滤波，并衰减为峰-峰值0.1V 的基带模拟信号（A 信号）。
（2）当m 序列发生器外输入ck 信号频率为200kHz 时，设计制作可从A 信号中提取出位同步时钟（B 信号）的电路，并数字显示同步时钟的频率。
（30分）（3）改进位同步时钟提取电路，当m 序列发生器外输入ck 信号频率在200kHz~240kHz 之间变化时，能从A 信号中自适应提取位同步时钟，并数字显示同步时钟的频率。
（30分）（4）降低位同步时钟（B 信号）的脉冲相位抖动量∆，要求max ∆≤1个位同步时钟周期的10%。
（15分）（5）其他。
（10分）（6）设计报告。
（20分）3．说明（1）位同步是数字同步传输的基础同步技术，是指接收端提取的位同步时钟与发送端位时钟在频率上严格相等、相位差固定的信号同步状态。
接收端位时钟需从收到的基带数据序列中提取，并将作为接收端的抽样判决脉冲及进一步实现其他同步使用。
数字通信系统中的“位”指的是最基本的码元，发送端位时钟（题目中m 序列发生器外输入时钟ck ）是数据序列的码元时钟。
图1设计制作的电路组成框图（（2）要求“基带信号产生电路”必须制成单独的电路板，只能用两条输出信号线（A信号线、地线）与位同步时钟提取电路部分连接。
（3）无限增益多路负反馈二阶有源低通滤波器类型（如切比雪夫型或巴特沃斯型）不限。
2016年TI杯大学生电子设计竞赛G题：简易电子秤2.任务设计并制作一个以电阻应变片为称重传感器的简易电子秤，电子秤的结构如右图所示。
如右图所示，铁质悬臂梁固定在支架上，支架高度不大于40cm，支架及秤盘的形状与材质不限。
悬臂梁上粘贴电阻应变片作为称重传感器。
2．要求（1）电子秤可以数字显示被称物体的重量，单位克（g）；（10分）（2）电子秤称重范围5.00g~500g；重量小于50g，称重误差小于0.5g；重量在50g及以上，称重误差小于1g；（50分）（3）电子秤可以设置单价（元/克），可计算物品金额并实现金额累加；（15分）（4）电子秤具有去皮功能，去皮范围不超过100g；（15分）（5）其他。
（10分）（6）设计报告：（20分）3．说明（1）称重传感装置需自制，不得采用商用电子称的称重装置。
（2）铁质悬臂梁可用磁铁检验，悬臂梁上所用电阻应变片的种类、型号、数量自定。
（3）测试时以砝码为重量标准。
