软开关技术在开关电源中的应用作者：陶永强丁旭王明强来源：《中国科技博览》2014年第21期[摘要]软开关PWM技术集谐振变换器与PWM控制的优点于一体，既能实现功率管的零电压开关，又能实现功率管的恒定频率控制，是电力电子技术的发展方向之一。
与传统PWM 硬开关变换器相比，元器件的电压、电流应力小，仅仅增加了一个谐振电感，成本和电路的复杂程度没有增加。
移相控制零电压开关PWM变换器就是软开关PWM技术中的一种拓扑，它适用于中、大功率直流一直流变换场合。
[关键词]软开关技术谐振原理电源中图分类号：TP271 文献标识码：A 文章编号：1009-914X（2014）21-0384-01引言近年来，电力电子技术发展迅猛，直流开关电源广泛应用于计算机、航空航天等领域。
如今，笨重型、低效电源装置已被小型、高效电源所取代。
为了实现电源装置的高性能、高效率、高可靠性，减小体积和重量，必须实现开关电源的高频化。
开关电源的高频化不仅减小了功率变换器的体积，增大了变换器的功率密度和性能价格比，而且极大地提高了瞬时响应速度，抑制了电源所产生的开关噪声，从而已成为新的发展趋势。
1.软开关发展应时而生以前的开关电源大多数采用脉宽调制技术（PWM），称为“硬开关”（HARDSWITCH）电源。
硬开关和软开关是针对开关管（MOSFET）来讲的，硬开关是不管开关管（DS极或CE 极）上的电压或电流，强行开或关开关管，当开关管上（DS极或CE极）电压及电流较大时开关管动作，由于开关管状态间的切换（由开到关，或由关到开）需要一定的时间，这会造成在开关管状态间切换的某一段时间内电压和电流会有一个交越区域，这个交越造成的开关管损耗称为开关管的切换损耗。
软开关是指通过检测开关管电流或其他技术，做到当开关管两端电压或流过开关管电流为零时才导通或关断开关管，这样开关管就不会存在切换损耗。
一般来说软开关的效率较高（因为没有切换损）；工作频率较高，PFC或变压器体积可以减少，所以体积可以做的更小。
开关电源软开关技术原理简介
开关电源软开关技术原理简介开关电源是现代电子设备中常见的电源供应方式之一，具有高效率、小体积、轻便等优点。
而软开关技术作为一种先进的电源开关技术，被广泛应用于开关电源中，以提高其性能和可靠性。
本文将对软开关技术的原理进行简要介绍。
软开关技术是一种在开关电源中用于控制开关管导通和关断的技术。
传统的硬开关技术存在开关管开关速度慢、开关过程中会产生电压和电流的冲击等问题，而软开关技术则通过合理的控制开关管的导通和关断时机，以减小开关过程中的冲击，提高开关效率。
软开关技术主要包括零电压开关技术（ZVS）和零电流开关技术（ZCS）。
其中，ZVS技术是通过在开关管导通和关断时将电压降至零来实现的，而ZCS技术是通过在开关管导通和关断时将电流降至零来实现的。
在软开关技术中，ZVS技术是较为常见的一种。
其原理是利用谐振电路使得开关管在导通和关断时电压降至零，以减小开关过程中的电压冲击。
具体来说，当开关管导通时，谐振电路中的电容器充电，使得电压逐渐增加；而当开关管关断时，谐振电路中的电感器释放能量，使得电压逐渐降低，直至降至零。
通过合理设计谐振电路的参数和控制开关管的导通和关断时机，可以实现零电压开关，减小开关过程中的电压冲击。
与ZVS技术相比，ZCS技术在某些场合下更为适用。
ZCS技术的原理是利用谐振电路使得开关管在导通和关断时电流降至零，以减小开关过程中的电流冲击。
具体来说，当开关管导通时，谐振电路中的电感器储存能量，使得电流逐渐增加；而当开关管关断时，谐振电路中的电容器释放能量，使得电流逐渐降低，直至降至零。
通过合理设计谐振电路的参数和控制开关管的导通和关断时机，可以实现零电流开关，减小开关过程中的电流冲击。
总的来说，软开关技术通过合理控制开关管的导通和关断时机，以减小开关过程中的冲击，提高开关效率。
ZVS技术和ZCS技术是软开关技术中常用的两种实现方式。
在实际应用中，软开关技术可以提高开关电源的效率和可靠性，减小对其他电子元器件的损伤，同时也有利于降低电磁干扰和提高整体系统的抗干扰能力。
开关电源的电磁干扰解决方法
差模干扰抑制器通常使用低通滤波元件构成，最简单的就是一只滤波电容接在两根电源线之间而形成的输入滤波电路（如图6中电容CX1），只要电容选择适当，就能对高频干扰起到抑制作用。该电容对高频干扰阻抗甚底，故两根电源线之间的高频干扰可以通过它，它对工频信号的阻抗很高，故对工频信号的传输毫无影响。该电容的选择主要考虑耐压值，只要满足功率线路的耐压等级，并能承受可预料的电压冲击即可。为了避免放电电流引起的冲击危害，CX电容容量不宜过大，一般在0.01～0.1μF之间。电容类型为陶瓷电容或聚酯薄膜电容。
ID=2πfCYVcY
式中：ID为漏电流；
f为电网频率。
一般装设在可移动设备上的滤波器，其交流漏电流应<1mA；若为装设在固定位置且接地的设备上的电源滤波器，其交流漏电流应<3.5mA，医疗器材规定的漏电流更小。由于考虑到漏电流的安全规范，电容CY的大小受到了限制，一般为2.2～33nF。电容类型一般为瓷片电容，使用中应注意在高频工作时电容器CY与引线电感的谐振效应。
1.2 输入电流畸变造成的噪声
开关电源的输入普遍采用桥式整流、电容滤波型整流电源。，在没有 PFC功能的输入级，由于整流二极管的非线性和滤波电容的储能作用，使得二极管的导通角变小，输入电流i成为一个时间很短、峰值很高的周期性尖峰电流。这种畸变的电流实质上除了包含基波分量以外还含有丰富的高次谐波分量。这些高次谐波分量注入电网，引起严重的谐波污染，对电网上其他的电器造成干扰。为了控制开关电源对电网的污染以及实现高功率因数，PFC电路是不可或缺的部分。
SIMetrix在“开关电源及其软开关技术”教学中的应用
SIMetrix 在“开关电源及其软开关技术”教学中的应用为了完善专业的知识结构、配合学校培养应用型人才的办学思路，华南理工大学广州学院电气工程学院为本科生开设了“开关电源及其软开关技术”这门课程。
该课程是“电力电子技术” 的后续课程，系统地介绍了开关电源电路的结构组成、工作原理、设计方法和开发过程，其综合性、工程性和实用性很强。
目前，课程在教学中存在的主要问题：第一，虽然在课堂教学中使用了多媒体课件，但依然需要花费大量精力对电路工作原理及其波形进行描述和分析，学生仅凭听讲还是很难深入理解。
第二，在本科生中开设该课程的高校较少，在市场上很难找到针对该课程的实验装置，学生学习的理论知识得不到很好的验证。
第三，开关电源的硬件开发是一项知识面要求宽、难度大又危险的复杂技术工作，受时间、空间、物质条件等因素限制，在这方面不能做过多要求，因此学生动手能力得不到真正的锻炼。
为了弥补以上不足，本文提出在课程教学中引入SIMetrix 仿真工具。
借助该仿真软件，学生更容易理解理论知识，还可以在课堂外对所学的知识加以验证以及进行一些设计应用，从而激发学习的兴趣并增强实践能力。
一、SIMetrix 仿真软件介绍特点一：包含丰富的器件模型。
模型库不仅包含了理想的电路元件，同时还提供了比较通用的、常见的半导体器件和各类应用广泛的集成电路控制芯片，在此基础上足以构建完整的开关电源系统。
特点二：先进的测量功能。
波形可通过选择检测器然后点击原理图生成，或在原理图上放入固定的检测器生成，可在仿真后甚至仿真时查看波形，非常方便。
特点三：强大的波形处理功能。
为波形分析提供RMS、frequency、-3dB、FFT等40多种函数，选择这些函数可获得计算结果并显示在波形旁边。
特点四：具有多种分析功能。
包括瞬态分析、交流分析、直流分析、噪声分析、传输函数分析等，每种分析功能下又提供多种扫描模式，如频率扫描、器件扫描、参数扫描、模型参数扫描、温度扫描、蒙特卡罗扫描等等。
基于软开关的24V开关电源的设计与仿真
叭
重降低 了效率． 而采 用 软 开 关 不 对称 半 桥 可 以 降低
开关 损耗 ， 通过 提 高开关 频率来 减 小变 压器 的体 积． 此外 ， 开关不 对 称半桥 还能 减小 线路 的电磁干 扰 ． 软 软开 关不 对称 半桥 利用 寄生 电容 和变压 器 漏感 谐振
］构 卜图 惺撤 Ｌ 控源 制整 电体 路结 ｒ电 ＿ 一 联
、 ｚ ＼Ｓ
图 ２ 全 桥 整 流 滤 波 电 路
当Ｓ 与 Ｓ 导通 时 ， ｗ 电压 为正 半周 ， Ｖ 对 Ｄ 、 Ｖ 加正 向电压 ， Ｄ Ｖ 导通 ， Ｄ Ｖ 、 Ｄ 电路 中构成 ｗ。 、
Ｖ Ｕ。Ｖ Ｄ 、 、 Ｄ 回路 ， Ｌ。 形成上 正下 负 的半 波整 在 ，上
２ 电 压 （ １ ． ４Ｖ 图 ）
流 电压 ； Ｓ 当 。与 Ｓ 导 通 时 ， 。 ｗ。电压 为 负 半 周 ， 对
Ｖ 、Ｄ Ｄ。Ｖ 加正 向电压 ， Ｄ。Ｖ Ｖ 、 Ｄ。 导通 ， 电路 中构 成
Ｗ。ＶＤ。 Ｕ。Ｖ 回路 ， Ｕ。 、 、 、Ｄ 在 上形 成上 正下 负 的另 外半 波整 流 电压 ． 出电压 由原 边上 正下 负 的正 输
３ ０Ｖ 的直流 电压 加 在半 桥 变换 器 上 ， 脉 宽 调 制 ０ 用 电路 产 生 的 Ｐ ＷＭ 波 去 驱 动 功 率 Ｍ０Ｓ Ｅ 开 关 ＦＴ
管 ， 功 率变压 器 的次级 得 到准方 波 电压 ， 经 过整 在 再 流滤 波及 反 馈 控 制 后 可 在 输 出端 得 到 稳 定 的 直 流
●Ｊ
』＋ ｛ 一 “
乙
１ ２ １ 开 关 电 源 总体 结构 ４Ｖ／ Ａ ２
２ １ 开关 电源包 括 主电路 、 动 电路 、 ４ｖ／ ２Ａ 驱 控 制 电路 、 护 电路 、 助 电路 等 部 分 ＿ ． 入 ２ ０Ｖ 保 辅 ３输 ］ ２
开关电源中软开关技术的应用分析

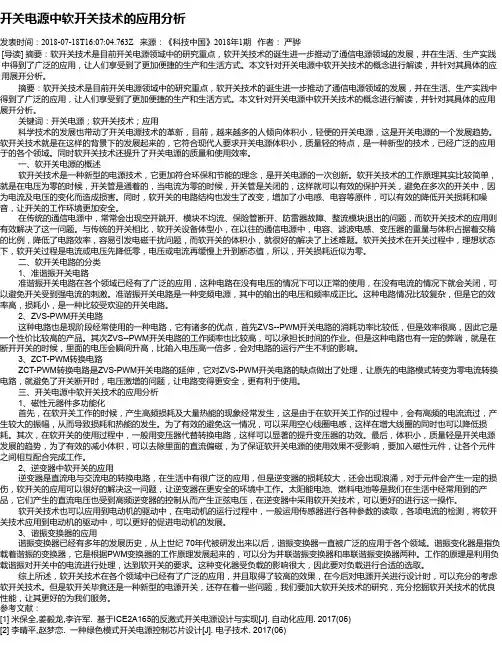

开关电源中软开关技术的应用分析发表时间：2018-07-18T16:07:04.763Z 来源：《科技中国》2018年1期作者：严骅[导读] 摘要：软开关技术是目前开关电源领域中的研究重点，软开关技术的诞生进一步推动了通信电源领域的发展，并在生活、生产实践中得到了广泛的应用，让人们享受到了更加便捷的生产和生活方式。

本文针对开关电源中软开关技术的概念进行解读，并针对其具体的应用展开分析。
摘要：软开关技术是目前开关电源领域中的研究重点，软开关技术的诞生进一步推动了通信电源领域的发展，并在生活、生产实践中得到了广泛的应用，让人们享受到了更加便捷的生产和生活方式。
本文针对开关电源中软开关技术的概念进行解读，并针对其具体的应用展开分析。
关键词：开关电源；软开关技术；应用科学技术的发展也带动了开关电源技术的革新，目前，越来越多的人倾向体积小，轻便的开关电源，这是开关电源的一个发展趋势。
软开关技术就是在这样的背景下的发展起来的，它符合现代人要求开关电源体积小，质量轻的特点，是一种新型的技术，已经广泛的应用于的各个领域。
同时软开关技术还提升了开关电源的质量和使用效率。
一、软开关电源的概述软开关技术是一种新型的电源技术，它更加符合环保和节能的理念，是开关电源的一次创新。
软开关技术的工作原理其实比较简单，就是在电压为零的时候，开关管是通着的，当电流为零的时候，开关管是关闭的，这样就可以有效的保护开关，避免在多次的开关中，因为电流及电压的变化而造成损害。
同时，软开关的电路结构也发生了改变，增加了小电感、电容等原件，可以有效的降低开关损耗和噪音，让开关的工作环境更加安全。
在传统的通信电源中，常常会出现空开跳开、模块不均流、保险管断开、防雷器故障、整流模块退出的问题，而软开关技术的应用则有效解决了这一问题。
与传统的开关相比，软开关设备体型小，在以往的通信电源中，电容、滤波电感、变压器的重量与体积占据着交稿的比例，降低了电路效率，容易引发电磁干扰问题，而软开关的体积小，就很好的解决了上述难题。
