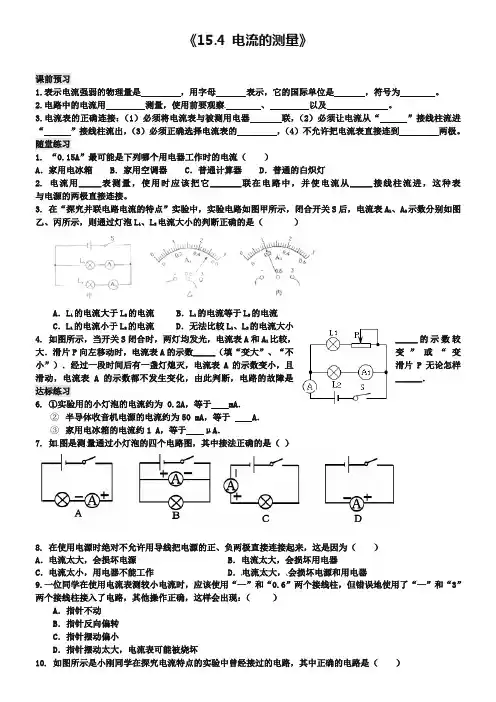

新人教版九年级物理全册:15.4《电流的测量》习题(含答案)

新人教版九年级物理全册:15.4《电流的测量》习题(含答案)

《15.4 电流的测量》课前预习1.表示电流强弱的物理量是,用字母表示,它的国际单位是,符号为。

2.电路中的电流用测量,使用前要观察、以及。

3.电流表的正确连接:(1)必须将电流表与被测用电器联,(2)必须让电流从“”接线柱流进“”接线柱流出,(3)必须正确选择电流表的,(4)不允许把电流表直接连到两极。

随堂练习1. “0.15A”最可能是下列哪个用电器工作时的电流()A.家用电冰箱 B.家用空调器 C.普通计算器 D.普通的白炽灯2. 电流用_____表测量,使用时应该把它_______联在电路中,并使电流从_____接线柱流进,这种表与电源的两极直接连接。

3. 在“探究并联电路电流的特点”实验中,实验电路如图甲所示,闭合开关S后,电流表A1、A2示数分别如图乙、丙所示,则通过灯泡L1、L2电流大小的判断正确的是()A.L1的电流大于L2的电流 B.L1的电流等于L2的电流C.L1的电流小于L2的电流 D.无法比较L1、L2的电流大小4. 如图所示,当开关S闭合时,两灯均发光,电流表A和A1比较,_____的示数较大.滑片P向左移动时,电流表A的示数_____(填“变大”、“不变”或“变小”).经过一段时间后有一盏灯熄灭,电流表A的示数变小,且滑片P无论怎样滑动,电流表A的示数都不发生变化,由此判断,电路的故障是______.达标练习6. ①实验用的小灯泡的电流约为 0.2A,等于mA.②半导体收音机电源的电流约为50 mA,等于A.③家用电冰箱的电流约1 A,等于μA.7. 如图是测量通过小灯泡的四个电路图,其中接法正确的是()8. 在使用电源时绝对不允许用导线把电源的正、负两极直接连接起来,这是因为()A.电流太大,会损坏电源B.电流太大,会损坏用电器C.电流太小,用电器不能工作D.电流太大,会损坏电源和用电器9.一位同学在使用电流表测较小电流时,应该使用“—”和“0.6”两个接线柱,但错误地使用了“—”和“3”两个接线柱接入了电路,其他操作正确,这样会出现:()A.指针不动B.指针反向偏转C.指针摆动偏小D.指针摆动太大,电流表可能被烧坏10. 如图所示是小刚同学在探究电流特点的实验中曾经接过的电路,其中正确的电路是()11. 如图所示是小明连接电流表时存在的问题,请在下面横线上分别写出造成其现象的原因.甲图的问题:_____________________;乙图的问题:____________________________.12. 请你帮助林铃用铅笔线代替导线,将图中的两灯连成串联电路,用电流表测量电路中的电流,在虚线框中画出对应的电路图。

人教版九年级物理上册 15.4电流的测量 同步练习(含答案)

人教版九年级物理上册 15.4电流的测量  同步练习(含答案)

word 版 初中物理15.4 电流的测量 同步练习一、单选题(2020•扬州中学教育集团树人学校九年级期中)下图为常见的家用电器,关于它们正常工作时的电2.(2021•全国九年级期末)图示的电路中,电流表测量的是( )A .通过灯L 1的电流B .通过灯L 2的电流C .通过灯L 3的电流D .通过灯L 1和灯L 2的电流之和3 .(2019•山东省济南燕山学校九年级期中)以下是四位同学为了测量通过L 1的电流而设计的电路图, 其中正确的是( )1. 流, 下列说法中合理的是( )电风扇约2A4 .(2020•山东济宁市•九年级期中)“用电流表测量小灯泡的电流”的部分电路如图所示。

下列说法正确的是( )A .用导线连接c 、e ,电流表只能测量通过灯泡L 1的电流B .用导线连接d 、e ,电流表只能测量通过灯泡L 2的电流C .用两根导线分别连接a 、d 和c 、e ,电流表只能测量通过灯泡L 2的电流D .用两根导线分别连接b 、d 和c 、e ,电流表只能测量通过灯泡L 2的电流5. (2019•山东省济南燕山学校九年级期中)一位同学在使用电流表测较小电流时,应该使用“-”和“0.6” 两个接线柱,但却错误地用了“-”和“3”两个接线柱接入了电路,其他部分连接正确,闭合开关后, 电流表会出现( )B .指针反向偏转6. (2020•全国九年级专题练习)如图中L 1、L 2是不同规格的两个小灯泡,能测出通过L 1的电流的电路 是( )A .指针不偏转 C .指针偏转角度偏小D .指针摆动太大,电流表可能被烧坏D.B. A. I2C.7.(2020•广西防城港市•九年级期中)如图所示,电流表的指针指在图中所示的位置,若电流表所选用的量程是0〜0.6A,则电流表的示数为()A.0.3AB.0.06AC.3.0AD.0.60A8.(2020•广东九年级其他模拟)将两只不同规格的灯泡L1、L2接在如图所示的电路中,闭合开关S1、S2后,下列说法中正确的是A.电流表测量干路电流B. L1与L2的亮度一定相同C.通过L1和L2,的电流一定相等D.只断开S2, L1发光且亮度不变9.(2020•重庆一中九年级月考)如图所示,电源电压不变,当闭合开关S1、S2时,电流表A1的示数是1.1A, A2的示数是0.8A;当只闭合开关S1时,电流表A2的示数是0.6A。

15.4电流的测量(同步练习)(原卷版+解析)

15.4电流的测量(同步练习)(原卷版+解析)

人教版九年级物理上册第15章《电流和电路》第4节电流的测量(同步练习)题型选择题填空题作图题实验题计算题总计题数20 10 0 0 0 30 一、选择题(共20小题):1.“0.1A”可能是下列哪个用电器工作时的电流()A.家用电冰箱B.家用空调C.普通计算器D.家用节能灯2.下列家庭用电器正常工作时,电流约为1A的是()A.空调B.手电筒C.电冰箱D.微波炉3.普通家用的电饭煲的电流最接近()A.0.04A B.0.4A C.4A D.40A4.如图所示,以下四件家用电器正常工作时电流最接近5A的是()A.家庭电风扇 B.笔记本电脑 C.台灯 D.电饭锅5.小明使用电流表的时候,本应使用“﹣”和“0.6A”两接线柱,但误将“﹣”和“3A”两接线柱接入电路,电流是从“3A”接线柱流入,从“﹣”接线柱流出,这样做的结果是()A.指针不动B.指针摆动角度太小了C.指针反向摆动D.指针摆动角度太大,电流表有可能烧坏6.关于电流表的使用,下列说法正确的是()A.电流表要并联在被测电路中B.使用电流表测量电流时,不用“校零”C.电流表可以直接接到电源的两极上D.电路电流无法预估时,用试触方法选定合适量程7.如图所示的电路能正确测量灯L电流的是()28.如图所示的电路中,用电流表测量电路的电流,以下说法中正确的是()的电流A.电流表甲测的是L2的电流B.电流表乙测的是L2C.电流表与电灯并联了D.电流表甲测的是干路中的电流的电流,其中符合要求的是9.如图所示的四个电路中,要求用电流表测量通过灯L1()电流,下列电路图中正确的是()10.如果想用电流表测量电路中通过灯泡L111.如图所示,能正确测出通过灯泡L的电流的电路是()1A.甲、乙B.乙、丙C.丙、丁D.乙、丁12.小明用三个电流表和两个小灯泡做实验,检验并联电路干路电流是否等于各支路电流之和,其连接的电路如图所示。

这个电路中有一根导线接错了,请你找出这根导线,连接正确后,闭合开关,以下判断不正确的是()A.电流表A测量干路电流1B.电流表A2测量灯L1的电流C.电流表A3测量灯L1的电流D.电流表A3测量灯L2的电流13.如图所示,电路中能正确测量流经L2的电流的电路是()14.如图所示,小强把电流表并联在灯L1的两端。

人教版九年级物理全一册《15.4电流的测量》同步练习(含答案)

人教版九年级物理全一册《15.4电流的测量》同步练习(含答案)

人教版九年级物理全一册《15.4电流的测量》同步练习(含答案)学校:___________班级:___________姓名:___________考号:___________一、单选题1.如图所示,闭合开关后小灯泡L1、L2均正常发光,过一会发现有一个小灯泡熄灭,而电流表的示数不变,则电路中出现的故障是()A.L1短路B.L1断路C.L2短路D.L2断路2.如图所示,甲、乙均为理想电表,当开关S闭合后灯L1、L2都能发光,下列说法中正确的是A.灯L1、L2是串联在电路中的B.甲一定是电流表,乙一定是电压表C.当L2短路时L1仍能发光D.乙、甲两电表示数的比值与L1的阻值相等3.如图所示的电路中,闭合开关,甲、乙两电流表测量的分别是通过哪个电器的电流()A.L1、L2B.L2、L1C.L2、两灯总电流D.L1、两灯总电流4.如图所示的电路中,闭合开关时,下列说法正确的是A.两灯串联B.开关只能控制灯L1C.电流表测灯L1的电流D.电流表测灯L2的电流5.如图所示,若开关闭合后,灯L1、L2均不亮,小红同学用电流表检查电路故障,当她将电流表接在L1两端时,两灯都不亮,将导线连接在灯L2两端时,L1亮而L2不亮。

由此可以判断()A.L1短路B.灯L2短路C.灯L1断路D.灯L2断路6.手电筒正常发光时通过小灯泡的电流大约是A.0.02安B.0.2安C.2安D.20安7.如图所示电路中,下列说法正确的是()A.电流表测量L1的电流B.电流表测量L2的电流C.电流表测量干路中电流D.开关S只控制L28.下列为我们常见的家用电器,关于它们正常工作时的电流,下列说法合理的是A.电冰箱约1A B.电视机约5AC.电风扇约1mA D.台灯约1A9.小亮学习了电学知识后,连接了如图所示的电路。

闭合开关,下列说法正确的是()A.灯L1和灯L2串联B.图中的电表是电压表,测量的是灯L1两端的电压C.图中的电表是电流表,测量的是通过灯L1的电流D.图中的电表是电流表,测量的是通过灯L2的电流10.如图所示,电流表正确的读数是()A.0.42A B.0.44A C.2.4A D.2.2A二、填空题11.使用电流表时,应先估计被测电流,然后选用合适的量程,若不能预先估计,则应从电流表(较大/较小)的量程测起,并采用法来判断被测量值是否大于电流表的量程,如图所示的电流表使用0~0.6A量程时,示数为A,某次测量中用0~0.6A的量程,从0~3A的量程刻度盘上发现指针正好在2.8A刻度线上,测得的实际电流的大小为A。

人教版九年级物理全一册《15.4电流的测量》同步练习题(含有答案)

人教版九年级物理全一册《15.4电流的测量》同步练习题(含有答案)

人教版九年级物理全一册《15.4电流的测量》同步练习题(含有答案)学校:___________班级:___________姓名:___________考号:___________一、单选题1.小明同学在用电流表测电流时,发现把开关闭合时,电流表的指针向没有刻度的侧偏转,这说明他的电路出现了什么故障()A.电流表直接接在电源上B.电流表的“+”、“﹣”接线柱接反了C.电路中电流太大D.电路中的电流太小2.如图所示的电路中,当开关S闭合后,则()A.L1、L2都能发光B.L1、L2都不能发光C.L1能发光,L2不能发光D.L1不能发光,L2能发光3.下列用电器正常工作时的电流接近4A的是()A.笔记本电脑B.电视机C.节能灯D.电饭锅4.要用电流表测量通过小灯泡L2的电流,如图所示的电路图正确的是()A.B.C.D.5.如图所示的电路中,闭合开关时,下列说法正确的是()A.两灯泡串联B.电流表测的是总电流C.电流表测的是L1的电流D.开关只能控制L26.某同学在连接电流表的过程中,出现下列现象并及时加以处理,其中处理错误的是()A.表针静止不动,表明电流表与被测电路并联;拆除全部导线、重新连接B.表针向右微转,没有超过表盘上的一个小格;换用能够测量较小电流的量程C.表针向右猛偏,超过表盘上的最大电流;换用能够测量较大电流的量程D.表针向左反转,表明电流表两个接线柱接反;立即对调连接两接线柱的导线头7.在电学实验中,必须做到()①在接线的过程中,开关是断开的;①接线时应从电源正极开始,开关靠近电源正极的一端;①若把电流表、电压表连在电路中,应选用最大的量程;①闭合开关前,滑动变阻器滑片应放在阻值最大处;①不准用导线将电源的两极直接连接起来.A.①①①①①B.①①①C.①①①①D.①①8.如图所示电路中,电流表测量的是()A.通过L1灯的电流B.通过L2灯的电流C.通过L1灯和L2灯电流之和D.电路中的总电流9.某家用电器正常工作时的电流约为1安培,则它可能是A.空调器B.白炽灯C.洗衣机D.语言复读机10.下列估测最符合实际情况的是A.家用日光灯的额定电流约为0.2AB.一个足球的质量大约为4kgC.一名中学生从一楼走上三楼做的功约为500JD.绿色蔬菜保鲜的适宜温度约为30①二、填空题11.如图所示的仪器叫电流表,由于其内部电阻非常,使用时必须把它联在被测电路中。

人教版九年级全一册154电流的测量同步练习(含答案)

人教版九年级全一册154电流的测量同步练习(含答案)

人教版九年级全一册 15.4 电流的测量同步练习一、单选题1.下列家用电器正常工作时的电流约为5A的是()A.空调B.手电筒C.节能灯D.电冰箱2.电流的单位是()A.伏特B.欧姆C.安培D.牛顿3.如图:A、B、C、D四个电路中,能测出L1电流的是()A.B.C.D.4.如图所示的电路中,电流表测量的是()A.通过灯L2的电流B.通过灯L1的电流C.通过灯L1和灯L2的电流D.以上三种都有可能5.关于电流表的使用,下列说法正确的是()A.电流表要并联在被测电路中B.使用电流表测量电流时,不用“校零”C.电流表可以直接接到电源的两极上D.电路电流无法预估时,用试触方法选定合适量程6.下列电路中,电流表能测量通过小灯泡的电流的是()A.B.C.D.7.如图所示的电路中,闭合开关S1、S2,电流表、灯泡L1和L2均能正常工作。

则下列说法正确的是()A.开关S1闭合,S2断开,电源外部电流流向为a→b→c→dB.开关S1、S2都闭合,通过灯泡L1的电流一定大于通过灯泡L2的电流C.开关S1、S2都闭合,灯泡L1和L2并联D.闭合S1、S2中任意一个开关,都会有灯泡发光8.下列用电器的额定电流最接近1 A的是()A.电子手表中的电流B.手电筒中的电流C.家用电冰箱的电流D.家用空调的电流9.如图所示电路中,〇中有一个是电流表,另外两个是电灯,下列说法正确的是()A.A和C为电灯,B为电流表B.A和B为电灯,C为电流表C.B和C为电灯,A为电流表D.以上答案均有可能10.关于电流的基本认知,下列说法中正确的是()A.只有正电荷定向移动才能形成电流B.电路两端有电压,电路中一定有电流C.自由电子定向移动的方向与电流方向相反D.通过导体横截面的电荷量越大,导体中的电流就越大11.如图所示,闭合开关后,L1、L2均发光,且电流表能正确显示电路中电流大小的是()A.B.C.D.12.能正确测量通过灯泡L1电流的是()A.B.C.D.二、填空题13.如图所示的仪表是测量________的仪表,它应该__________(选填“串联”或“并联”)在电路中使用,它的分度值是______A 。

人教版物理九年级全一册:15.4 电流的测量 同步练习(附答案)

人教版物理九年级全一册:15.4 电流的测量  同步练习(附答案)

第4节电流的测量一、知识梳理:1.电流的强弱电流:表示电流__ __的物理量,符号是“_ _”.单位及换算:电流的单位是_ _,简称_ _,符号是__ __,常用的还有毫安(mA)和微安(μA).1 A=_ _mA,1 mA=_ _μA.2.电流的测量测量工具:_ _,符号为__ ___.电流表的结构:实验室用的电流表有_ _个接线柱,若将“-”和“0.6”接线柱接入电路中,量程是_ _ __,分度值是_ _;若将“-”和“3”接线柱接入电路中,量程是_ _,分度值是_ _.电流表的使用:(1)使用前检查指针是否对准_ __ ,使用时必须将电流表与被测的用电器_ _联.(2)必须让电流从“_ _”接线柱流进,从“_ _”接线柱流出.(3)必须正确选择电流表的_ _.若不能预先估计,则应从电表_ _(填“较大”或“较小”)的量程起,采用“试触法”判断被测值是否大于电表的量程.(4)不允许将电流表直接接到_ _的两极,读数时要明确所选的_ _和_ _.二、练习:知识点1电流的强弱1.下列关于常见的家用电器正常工作时所通过的电流大小的说法中,合理的是( ) A.收音机约0.5 A B.电冰箱约1 AC.手电筒约0.02 A D.台灯约3 A2.通过47 cm彩色电视机的电流约200 mA=_ _A,液晶显示电子计算器的电流为130 μA=_ __ _A.知识点2电流的测量3.下列关于电流表使用的说法中错误的是( )A.电流表必须和被测用电器并联B.电流从电流表的“+”接线柱流入,“-”接线柱流出C.被测电流不能超过电流表所选的量程D.电流表两接线柱不能与电源两极直接相连接4.在如图所示的电路图中,能用电流表正确测出灯L1电流的是( )A B C D5.如图所示,甲电流表的读数是__ __A,乙电流表的读数是__ __A.6.如图是“用电流表测小灯泡电流”实验的部分电路,请用笔画线代替导线,将电路连接完整(量程选择0~0.6 A),并在虚线框内画出对应电路图.7.如图所示电路中,a、b都是电流表,由图可知( )A.a测通过L1的电流,b测通过L2的电流B.a测通过干路的电流,b测通过L1的电流C.a测通过干路的电流,b测通过L2的电流D.a测通过L1的电流,b测通过干路的电流8.如图所示的电路中,电流表测量的是( )A.通过灯L1的电流B.通过灯L2的电流C.通过灯L1、L2的电流之和D.电源供给电路的总电流9.如图所示,某同学在实验时误把电流表并联在电灯L2的两端,开关闭合后观察到的现象是( )A.两灯都不亮B.两灯亮度正常C.L1亮,L2不亮D.电流表没有示数10.如图所示的电路连接中会烧坏电流表的是( )11.甲、乙、丙三位同学在做“用电流表测电流”的分组实验中,闭合开关前,他们的电流表指针均指在零刻度线处.当闭合开关试触时,发现电表指针摆动分别出现了如图甲、乙、丙所示的三种情况.请分析他们在电流表的使用上分别存在什么问题,并写在下面的横线上.甲同学的问题:_ ___ ___ ___ __;乙同学的问题:_ ___ ___ ___ __;丙同学的问题:_ ___ ___ ___ __.12.用电流表测电流时,某同学接入电路的是0~0.6 A的量程,却在0~3 A的量程中读成2.4 A,则实际测得的电流应是_ __A.13.如图1是实验室常用的一种电流表,其零刻度不在表盘的最左端.当导线a、b分别与标有“-”和“3”的接线柱相连时,电流表指针偏转情况如图1所示.图1 图2(1)此时,电流是从导线_ __(填“a”或“b”)流入电流表.(2)为了增大指针的偏转角度从而减小读数误差,应将导线a与标有“_ __”的接线柱相连.(3)改正连线后电流表指针如图2所示,则读数为_ __A.14.请用笔画线,将下图中的各元件连接起来.(L1和L2并联,A1测L1的电流,A2测干路中电流,L1的电流是0.5 A,L2的电流是0.4 A)15.在下图虚线框中填入电源和电流表的符号,使电路成为并联电路.参考答案:一、知识梳理:1.电流的强弱电流:表示电流__强弱__的物理量,符号是“__I__”.单位及换算:电流的单位是__安培__,简称__安__,符号是__A__,常用的还有毫安(mA)和微安(μA).1 A=__103__mA,1 mA=__103__μA.2.电流的测量测量工具:__电流表__,符号为____.电流表的结构:实验室用的电流表有__三__个接线柱,若将“-”和“0.6”接线柱接入电路中,量程是__0~0.6__A__,分度值是__0.02__A__;若将“-”和“3”接线柱接入电路中,量程是__0~3__A__,分度值是__0.1__A__.电流表的使用:(1)使用前检查指针是否对准__零刻度线__,使用时必须将电流表与被测的用电器__串__联.(2)必须让电流从“__+__”接线柱流进,从“__-__”接线柱流出.(3)必须正确选择电流表的__量程__.若不能预先估计,则应从电表__较大__(填“较大”或“较小”)的量程起,采用“试触法”判断被测值是否大于电表的量程.(4)不允许将电流表直接接到__电源__的两极,读数时要明确所选的__量程__和__分度值__.二、练习:1.B2.__0.2__ __1.3×10-4__ .3.A4.C5.__1.3__ __0.24__ .6.解:7.D8.A9.C10.B11.甲同学的问题:__电流表的正负接线柱接反了__;乙同学的问题:__电流表所选的量程太大__;丙同学的问题:__电流表所选的量程太小__.12.__0.48__ .13.(1) __a__ .(2) __0.6__ .(3) __0.32__ .14.解:15.解:。

人教版九年级全册物理 15.4电流的测量 同步测试(含答案)

人教版九年级全册物理 15.4电流的测量 同步测试(含答案)

15.4电流的测量同步测试一.选择题1.教室内每一盏日光灯正常工作时的电流约为()A.0.02A B.0.2A C.2A D.20A2.在测量小灯泡电阻实验中,某电表的示数如图所示。

其示数为()A.1.4伏B.0.28伏C.1.4安D.0.28安3.如图所示的电路中,用电流表能测出通过灯L2中的电流,其中正确的电路是()A.B.C.D.4.如图所示的电路中,电流表测量的是()A.通过灯L1的电流B.通过灯L2的电流C.通过灯L1和灯L2的电流D.以上三种都有可能5.用电流表测电路中的电流时,一名同学接入电路的是“0~0.6安”这个量程,而另一名同学读数时却按照“O~3安”的量程读成了2.4安,那么实际测得的电流应该是()A.2.4安B.0.48安C.0.36安D.0.24安6.如图所示,粗心的小强把电流表当作电压表并联在了L1的两端。

此时如果闭合开关,一定会发生()A.L1不亮B.电流表损坏C.电源短路D.L2的灯丝烧断7.如图电路,闭合开关,电流表测量的是()A.L1的电流B.L2的电流C.L3的电流D.干路的电流8.对于如图所示的电学仪表相关的说法正确的是()A.该表是电压表B.该表能直接测量3.6A的电流C.该表能用导线直接连到电源两极使用D.该表正确使用时要与被测用电器串联9.有0~0.6A和0~3A两个量程的电流表,在某次测量中使用0~3A量程,从0~0.6A量程的刻度盘上发现指针正好指在0.46A的刻度线上,则测得实际电流的大小为()A.0.43A B.0.46A C.2.3A D.2.6A10.如图所示的四个电路,其中电流表A1能直接测出灯L1的电流的是()A.B.C.D.二.填空题11.在“用电流表测电流”的实验中,连接电路时,开关应,所测电流不得超出电流表的。

在“测定物质的密度”的实验中,实验原理是,需用测出物体的质量。

12.如图甲所示电路,当开关S闭合后,电流表的指针偏转如图乙所示,其中a电流表的左端是它的接线柱,通过小灯泡L2的电流为A.13.如图所示的是用电流表测通过小灯泡电流时的示数。

2020-2021学年九年级物理人教版第十五章第四节《电流的测量》同步练习(有答案)

2020-2021学年九年级物理人教版第十五章第四节《电流的测量》同步练习(有答案)

第4 节电流的测量一、选择题1、某家用电器正常工作时的电流约为5 A,则它可能是()A. 洗衣机B. 白炽灯C. 空调D. 复读机2、小明和小亮用电流表测量电路中的电流,小明接入的是0~3 A 量程,而小亮却按0~0.6 A 的量程进行读数,结果读到的测量值为0.4 A,则实际测得的电流应该是( )A. 0.08 AB. 0.2 AC. 0.8 AD. 2 A3、如图电路,闭合开关,电流表测量的是通过()A. L1 的电流B. L2 的电流C. L3 的电流D. 干路的电流4、如图所示,电流表示数是()A. 0.36 AB. 0.28 AC. 1.8 AD. 0.33 A5、如图所示的电路中,L1和L2是规格不同的两个灯泡,开关闭合后,电流表的示数是0.4 A,则( )A. 通过灯泡L1 的电流是0.4 AB. 通过灯泡L2 的电流是0.4 AC. 通过灯泡L1 和灯泡L2 的电流之和是0.4 AD. 通过灯泡L1 和灯泡L2 的电流相等,都是0.4 A6、某同学使用电流表的时候,将“+”、“-”两个接线柱接反了,这样做的结果是( )A. 指针偏转角度变小B. 指针不动C. 指针偏转角度变大D. 指针反向偏转7、关于如图所示电路,叙述正确的是()A. A1 表测量灯L1 中的电流B. A2 表测量L2 中的电流C. A3 表测量通过灯L1 和L2 的总电流D. A1 表测量通过灯L1 和L2 的总电流二、填空题8、某同学做“用电流表测电流”的实验时,连接电路,闭合开关后,发现电流表的示数如图所示,由此你认为存在的问题是,解决此问题的做法是,电流表(选填“允许”或“不允许”)直接接在电源两端。

9、根据所学知识完成下面的小题:(1)电流的测量工具是电流表,它在电路中的符号是。

(2)电流表的使用方法:①电流表要接入电路中;②使电流从电流表的流入,不允许把电流表直接连到电源两极。

10、小科在做“用电流表研究并联电路电流特点实验”时,连接了如图所示的电路。

人教版九年级物理全一册15.4 电流的测量 同步练习(含答案)

人教版九年级物理全一册15.4 电流的测量 同步练习(含答案)

15.4 电流的测量同步练习基础巩固知识点一电流的强弱1.关于电流,下列说法中不正确的是()A.电流是表示电流快慢的物理量B.电流是表示电流强弱的物理量C.电流的单位是安培,符号是“A”D.电流的符号是“I”,单位可以用毫安,也可以用微安2.下列关于常见的家用电器正常工作时所通过的电流大小的说法中,合理的是()A.收音机约2AB.电冰箱约1AC.手电筒约0.02AD.台灯约3A3如图所示,计算器工作时,内部的电流约100μA,合mA=A;手机待机时,通过手机的电流约为20mA,合A=A。

知识点二电流的测量4.如图所示,能直接测量通过灯L2电流的电路是()A B C D5.在如图所示电路中,用电流表测小灯泡的电流,估计电流大约是0.8A,那么A、B线头应分别接电流表的哪个接线柱()A.“3”和“—”B.“0.6”和“—”C.“3”和“0.6”D.“—”和“3”6.如图所示,甲电流表接入的量程是A,此时电流表的分度值为A,甲电流表的读数是A。

乙电流表接入的量程是A,此时电流表的分度值为A,乙电流表的读数是A。

7.在用电流表测通过某导体的电流时,若选用0~3A的量程,测得的电流值为0.5A;若选用0~0.6A的量程,测得的电流值为0.52A,那么通过该导体的电流大小应是A。

8.甲、乙、丙三组同学做利用电流表测电路中电流实验时,闭合开关前,电流表指针均指在零刻度处,当闭合开关试触时,发现电流表指针摆动出现了如图中的现象,请分析他们在电流表的使用上分别存在什么问题,并填到下面的横线上。

甲组乙组丙组甲组:乙组:丙组:9.如图甲所示是小明用电流表测灯泡L所在电路的电流,应将线头M 接电流表的“”(选填“—”“0.6”或“3”)接线柱,正确连接电路后电流表的示数如图乙所示,则通过灯泡L的电流为A。

10.如图电流表所测的是通过的电流。

能力提升11.如图所示的电路中,闭合开关,有可能损坏电流表的是()A B C D12.如图所示的电路中,闭合开关时,下列说法正确的是()A.两个灯泡串联B.电流表测的是通过灯泡L2的电流C.电流表测的是通过灯泡L1的电流D.电流表测的是干路电流第12题图第13题图13.如图所示,在“练习使用电流表”的实验中,某同学发现电流表“0~3A"的量程刻度值标示不清,根据你对电流表的了解,电流表的正确读数是()A.0.42AB.0.44AC.2.2AD.2.4A14.如表是部分用电器的电流值,电器1、电器2、电器3可能是台灯、计算器或电饭煲,则台灯应该是电器,计算器应该是电器,电饭煲应该是电器。

人教版九年级全册物理 15.4 测量电流 同步测试(含解析)

人教版九年级全册物理 15.4 测量电流 同步测试(含解析)

15.4 测量电流同步测试一.选择题1.教室内每一盏日光灯正常工作时的电流约为()A.0.02A B.0.2A C.2A D.20A2.甲、乙两同学在做实验时,把电流表的“﹣”和“0.6”两个接线柱接在电路中,指针位于如图所示的位置,下面记录中正确的是()A.1.4A B.0.24A C.0.26A D.0.28A3.下列测L1电流的电路中,正确的是()A.B.C.D.4.如图电路,闭合开关,电流表测量的是()A.L1的电流B.L2的电流C.L3的电流D.干路的电流5.如图所示,图中两灯规格不同,能测出通过灯L1电流的电路是()A.B.C.D.6.“用电流表测量电流”的实验电路如图所示,其中能正确测出小灯泡L1中电流的是()A.B.C.D.7.如右图所示电路,下列分析正确的是()A.只闭合S1时,L1发光、L2不发光,A1测L1电流B.只闭合S2时,L2发光、L1不发光,A2测L2电流C.闭合S1、S2时,L1、L2并联,A2测干路电流D.闭合S1、S2时,L1、L2串联,A1、A2示数相等8.有0~0.6A和0~3A两个量程的电流表,在某次测量中使用0~3A量程,从0~0.6A量程的刻度盘上发现指针正好指在0.46A的刻度线上,则测得实际电流的大小为()A.0.43A B.0.46A C.2.3A D.2.6A9.关于如图所示电路,叙述正确的是()A.A1表测量灯L1的电流B.A2表测量L2的电流C.A3表测量灯L1和L2的总电流D.A1表测量灯L1和L2的总电流10.两位同学在做“用电流表测量电流”的分组实验中,闭合开关前,他们的电流表指针均指在零刻度处。

当闭合开关试触时,发现电表指针摆动分别出现了如图甲、乙所示的两种情况。

分析在电流表的使用上,分别存在的问题是()A.甲表+、﹣接线柱接反了,乙表选接的量程小了B.甲表选接的量程小了,乙表+、﹣接线柱接反了C.甲表+、﹣接线柱接反了,乙表短路了D.甲表断路了,乙表短路了二.填空题11.用电流表测电流时,应将电流表(串/并)联在电路中,在图1中补画一根导线,使开关闭合后电流表可测量通过小灯的电流。

人教版 九年级物理 15.4 电流的测量 练习题(含答案)

人教版 九年级物理 15.4 电流的测量 练习题(含答案)

第十五章电流电路第4节电流的测量(一)1.如图11-1所示的电路中,通过小灯泡的电流方向是________,通过小灯泡的自由电子定向移动的方向是________.(均选填“向左”或“向右”)图11-12.如图11-2所示,甲、乙两表都是______表.甲表所用的量程是______,该量程的分度值是_________A,读数是_______A;乙表所用的量程是_______,该量程的分度值是________A,读数是________A.图11-23.通过彩色电视机的电流约500 mA=________A,液晶显示电子计算器的电流为130 μA=________A.4.如图11-3所示,用电流表测量通过灯L1的电流,其中正确的是( )图11-35.将图11-4中的各器材连成电路,并在虚线框内画出对应的电路图.要求:灯L1和L2并联,开关S控制灯L1和L2,电流表测通过L1的电流,电流值大约在0.4 A左右.图11-4第4节电流的测量(二)一、选择题1.关于电流,下列说法中正确的是( )链接例1方法指导A.只有正电荷的定向移动才能形成电流B.只有自由电子的定向移动才能形成电流C.物理学中规定:正电荷定向移动的方向为电流的方向D.物理学中规定:负电荷定向移动的方向为电流的方向2.下列四种用电器中,正常工作时的电流最接近200 mA的是( )A.电饭煲 B.洗衣机C.照明灯 D.空调3.如图11-K-1所示是用电流表测通过灯L的电流的电路,其中连接正确的是( )图11-K-14.如图11-K-2所示,电流表的示数是( )图11-K-2A.0.3 AB.1.5 AC.可能是0.3 A,也可能是1.5 AD.可能是1.5 A,也可能是0.25 A5.如图11-K-3所示的电路中,电流表测量的是( )图11-K-3A.通过灯L1的电流B.通过灯L2的电流C.通过灯L1和灯L2的电流之和D.电源供给电路的总电流6.一学生使用电流表时,不小心将电流表的正、负接线柱接反了,那么会出现的情况是( )A.电流表的指针转过的角度变小了B.电流表的指针不动C.电流表的指针转过的角度变大了,电流表可能损坏D.电流表的指针反向偏转7.某同学在使用电流表时,估计待测电路中的电流应选用0~0.6 A的量程,但他误用0~3 A的量程来测量,这样做的结果是( )A.指针摆动角度大,会损坏电流表B.指针摆动角度小,会损坏电流表C.指针摆动角度小,读数比较准确D.指针摆动角度小,读数不够准确8.某同学用电流表测电流时,刚一“试触”就发现电流表的指针迅速摆动到最大刻度,发生这种情况的原因可能是( )①电流表的正、负接线柱接反了②电路某处有断路③电流表的量程太小,所测电流超过了电流表的量程④线路接错,某处发生了短路A.①③ B.②④ C.②③ D.③④二、填空题9.计算器中的电流很小,大约为100 μA,也就是________A;雷电是一种常见的自然现象,发生雷电时的电流高达2×105 A,相当于________mA.10.如图11-K-4甲所示的电路中,电流表测量的是灯________中的电流,图乙是该电流表的示数,则通过灯的电流是________A.图11-K-411.如图11-K-5所示是用电流表测量电流的实物连接图,请按要求回答:图11-K-5(1)图中电流表测量的是通过灯泡________的电流.(2)如果要用电流表测通过L1、L2的总电流,且只允许移动一根导线,应将导线________(选填“a”“b”或“c”)的右端接在电流表的________(选填“3”“0.6”或“-”)接线柱上.三、作图题12.在图11-K-6中,请用笔画线代替导线正确连接电路,要求:灯L1和灯L2并联,电流表测量通过灯L1的电流.图11-K-613.如图11-K-7所示的电路中,闭合开关S后,通过灯泡L1的电流为0.8 A,通过灯泡L2的电流为0.5 A,试根据图甲将图乙中的实物图用笔画线代替导线连接起来.图11-K-7四、实验探究题14.甲、乙、丙三位同学在做“用电流表测电流”的分组实验时,闭合开关前,他们的电流表指针均指在零刻度处. 当闭合开关试触时,发现电流表指针摆动分别出现了如图11-K-8甲、乙、丙所示的三种情况.图11-K-8(1)请分析他们在电流表的使用上分别存在什么问题,并写在下面的横线上.甲同学的现象:__________________________;产生的原因:________________________________________________________________________.乙同学的现象:__________________________;产生的原因:________________________________________________________________________.丙同学的现象:__________________________;产生的原因:________________________________________________________________________.(2)改正错误后,丙同学再闭合开关,发现指针对应的示数是1.8 A,请你在图11-K -9中画出指针的位置.图11-K-915.如图11-K-10所示,小明要完成“测量某只小灯泡发光时通过灯丝的电流”的实验.图11-K-10(1)请你在虚线框内帮他设计电路图,并将实物连接起来.(2)连接电路时,开关应________,在完全不了解电路中的电流大小时,应选择电流表的________量程进行________来确定量程.(3)要测量小灯泡中的电流,必须把电流表跟小灯泡________联.如果使用双量程电流表的0~0.6 A挡,测量时指针恰好指在第十五小格处,则此时电流表的读数是________.(4)如果使用双量程电流表的0~3 A挡,请你将(3)中电流表指针的位置在如图11-K -11所示的表盘上标注出来.图11-K-1116.在“用电流表测电流”的实验中,某同学连接的电路如图11-K-12所示.图11-K-12(1)闭合开关,观察到灯泡L1、L2的发光情况是____________________.(2)针对上述现象,该电路存在的问题是________________________.(3)请在原图上只改动一根导线,使两只电流表分别测干路和支路中的电流.(要求:在需要改动的导线上画“×”,并将改动的导线画出,导线不允许交叉)参考答案第4节电流的测量(一)1.向左向右2.电流 0~0.6 A 0.02 0.32 0~3 A0.1 0.63.0.5 1.3×10-44.C5.图略第4节电流的测量(二)1.C 2.C 3.B4.C5.B [解析] 从实物图中可以看出,电流表是和灯泡L2串联,因此电流表测量的是通过灯泡L2的电流.6.D7.D8.D[解析] ①如果电流表正、负接线柱接反了,电流表指针反向偏转,不会出现指针摆到最大刻度的现象;②电路某处有断路,电流表示数为零,指针不偏转;③电流表的量程太小,所测电流超过了电流表的量程,电流表指针会摆到最大刻度处;④如果线路接错了,某处发生了短路,导致电路中电流很大,电流表指针也会摆到最大刻度处.9.1×10-42×10810.L1 0.3211.(1)L2 (2)b -[解析] (1)由题图可知,灯L1、L2并联,L2与电流表串联,因此电流表测通过L2的电流.(2)要使电流表测通过L1、L2的总电流,需要把电流表接在干路上,方法:将b线的右端改接到电流表的“-”接线柱.12.如图所示13.如图所示14.(1)指针反转了正、负接线柱接反了指针偏转角度太小电流表量程选择太大了指针偏转角度超过了最大刻度线电流表量程选择太小了(2)如图所示15.(1)如图所示(2)断开较大试触(3)串 0.3 A(4)如图所示16.(1)L1不发光,L2发光(2)L1被短路(3)图略。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

人教版九年级物理第15章第四节电流的测量同步练习含答案
知识点电流的强弱
1.电流是表示电流强弱的物理量。

用字母_____来表示。

它的单位是_____,简称_____,符号是_____。

其他常用的单位有毫安(mA)和微安(μA),它们的关系是1mA=_____A,1μA=_____A.
2.在如图所示的两种电器中,图甲是常见的家用电风扇,它的工作电流约为300mA,图乙是一台大功率电动机,它的工作电流为15A。

则工作电流较大的用电器是_____,且大电流是小电流的_____倍。

3.下表是部分用电器的电流值,电器1、电器2、电器3可能是台灯、计算器或电饭煲,则台灯应该是电器_____,计算器应该是电器_____。

电饭煲应该是电器_____。

(填写电器序号)
知识点电流的测量
4.某同学用电流表测量电流时,用了如图的两个接线柱,则下列叙述正确的是()
A.电流衣时重为0.6~5A
B.电流表的量程为0~3A
C.电流表的量程为0~0.6A
D.不能用来测量电流,谈不上量程
5.如图所示电路中,两灯规格不同,能测出通过灯L1电流的电路是()
6.测量电路中电流大小的仪器叫_____。

符号是_____。

实验室常用的一种有三个接线柱,如果把标有“-”的接线柱和标有“3”的接线柱接到电路中,表示选取用_____的量程。

读数时,应以刻度盘_____(选填“上方”或“下方”)的刻度为准,如图所示,电流表的分度值为_____A,表的示数是_____A。

7.正确使用电流表的规则:
(1)电流表要_____联在电路中。

(2)电流必须从标有_____的接线柱流进电流表,从标有_____的接线柱流出电流表。

(3)被测电流不要超过电流表的_____,在使用双量程电流表时,一般先试用_____(选填“大”或“小”)量程。

(4)绝对不允许把电流表直接接在_____两极上。

5)在不能事先估计电流的情况下,可以先闭合开关然后迅速断开(叫做_____),看看在开关闭合的瞬间指针的偏转是否在_____之内。

8.将如图甲所示的电流表接入图乙中的A、B两点之间,测电路中的电流,电流表的正接线柱应与_____(选填“A”或“B”)相连,若电路上电流约为0.4A,则电流表应选用_____量程。

图丙是电流表接上电路后指针偏转的情况,则应进行的操作:_____
9.下列对家用电器正常工作时的电流估测合理的是()
A.台灯约为3A
B.电视机约为10A
C.空调约为5mA
D.电饭锅约为5A
10.如图所示,a、b、c、d为电路中的四个接线点,若用电流表测量通过小灯泡的电流,则电流表的M、N接线柱与电路中各接线点的连接关系为( )
A.M接a,N接b
B.M接c,N接d
A.M接b,N接a
B.M接d,N接c
11.如图所示,在练习使用电流表的实验中,某同学发现电流表(0~3A)的量程刻度值标示不清,根据你对电流表的了解,电流表的正确读数是( )
A.2.2A
B.0.44A
C.0.42A
D.2.4A
12.如图所示电路中,当开关S闭合时,将发生的现象是()
A.灯可能被烧坏
B.电流表可能被烧坏
C.灯和电流表都可能被烧坏
D.不发生任何事故
答案
1. 631010--A I 安安培
2. 大功率电动机 50
3. 2 1 3
4. D
5. B
6. 电流表 ○A 0-3A 上方 0.1 2.5
7. 串 “+” “-” 量程 大 电源 试触 最大测量值
8. A 0-0.6A 断开开关后交换电流表正负接线柱的两根导线
9. D
10. B
11. A
12. B。
