三维CAD模型重构方法、过程及实例
CAD三维建模实例操作
CAD三维建模实例操作
一、工作环境配置
1.启动 AutoCAD 软件，主菜单栏中打开新的空白图形，在图形显示
区右击鼠标，打开菜单栏，点击“视口”，进入视口管理菜单中，点击
“新建视口”；
3.选择剖视视角，设置剖视角度和比例，点击“确定”，保存当前设置；
二、建模步骤
1.在空白图形上，从主菜单栏中选择“建模”，进入建模的环境中，
使用拉伸、修剪、旋转、复制、测量等功能进行建模；
2.在建模的界面中，依次选择拉伸、修剪、旋转、复制、测量等功能，将设计稿中的图形复制出来；
3.根据设计稿，以立方体、球体等几何图形作为起始点，运用拉伸、
修剪、旋转等功能对几何图形进行模型形成；
4.一步步拉伸、修剪、旋转等操作，慢慢拼接出实体模型，并且可以
更改立体模型的大小、颜色、材质等；
5.处理好各个物体的位置、大小和材质，最终拼接出3D模型，可以
再次查看视口中的显示。
CAD中的三维建模技巧和方法
CAD中的三维建模技巧和方法CAD（计算机辅助设计）是一种广泛应用于工程设计和建筑领域的软件，它能够帮助设计师以三维形式呈现出他们的想法和概念。
对于从事设计工作的人来说，掌握三维建模技巧和方法是非常重要的。
本文将介绍一些CAD中常用的三维建模技巧和方法，希望能为读者提供帮助。
首先，了解不同的建模工具和命令是非常重要的。
CAD软件通常提供各种各样的建模工具和命令，包括拉伸、旋转、倒角等。
熟悉并灵活运用这些工具和命令可以提高效率，使建模过程更加流畅。
其次，掌握建模的基本原理和技巧也是必不可少的。
在进行三维建模时，需要考虑视角、比例和细节等因素。
通过合理使用透视和缩放功能，可以将模型呈现得更加立体和真实。
此外，关注细节并运用合适的技巧来处理复杂的形状和曲线也是必要的。
另外，善用组件和模块可以大大提高建模效率。
CAD软件通常提供了一些预制的组件和模块，如门、窗户、家具等。
使用这些组件和模块可以节省时间和精力，快速创建出符合需求的模型。
同时，还可以通过调整、组合和修饰这些组件和模块来满足特定的设计要求。
此外，学会使用工具栏和快捷键也是提高建模效率的关键。
CAD软件通常提供了许多工具栏和快捷键，通过将常用的工具和命令添加到工具栏上，可以快速访问并使用它们。
另外，通过熟练掌握常用的快捷键，可以提高操作速度和效率。
最后，不断学习和实践是提高建模技能的关键。
CAD软件不断更新和发展，新的功能和技术也在不断涌现。
只有持续学习和实践才能跟上行业的发展步伐，并不断改进和提高自己的建模技巧。
总之，CAD中的三维建模技巧和方法对于设计师来说是非常重要的。
通过掌握不同的建模工具和命令、了解建模的基本原理和技巧、善用组件和模块、学会使用工具栏和快捷键，并进行持续学习和实践，设计师可以提高建模效率和质量，创作出更加出色的作品。
希望本文提供的一些技巧和方法能够对读者有所帮助。
CAD三维模型操作与编辑技巧与案例解析
CAD三维模型操作与编辑技巧与案例解析CAD（计算机辅助设计）是一种广泛应用于工程设计和制造领域的软件工具。
在CAD软件中，三维模型操作与编辑是其重要的功能之一。
本文将介绍一些常用的CAD三维模型操作技巧，并结合实际案例进行解析。
1. 平移（移动）操作：平移操作用于将三维模型沿着指定方向进行移动。
在CAD软件中，通常可以通过选择模型、指定平移向量和指定距离来完成平移操作。
例如，在将某个零件从一个位置移动到另一个位置时，可以通过选择该零件，指定一个平移向量（比如X轴方向），并指定移动的距离进行平移操作。
2. 旋转操作：旋转操作用于将三维模型绕指定轴线进行旋转。
在CAD软件中，通常可以通过选择模型、指定旋转轴线和指定旋转角度来完成旋转操作。
例如，在设计一个机械零件的装配时，可以通过选择一个零件，指定一个旋转轴线（比如Y轴），并指定旋转的角度来完成旋转操作。
3. 缩放操作：缩放操作用于改变三维模型的尺寸大小。
在CAD软件中，通常可以通过选择模型、指定缩放中心点和指定缩放比例来完成缩放操作。
例如，在设计一个建筑物时，可以通过选择一个区域，指定一个中心点，并指定缩放的比例来改变该区域的尺寸大小。
4. 剖面操作：剖面操作用于截取三维模型的一部分，以便更好地观察内部结构或进行详细设计。
在CAD软件中，通常可以通过选择模型、指定截面平面和指定剖面厚度来完成剖面操作。
例如，在设计一个汽车引擎时，可以通过选择引擎模型，指定一个剖面平面，并指定剖面的厚度来截取引擎的一部分进行详细设计。
5. 实例解析：为了更好地理解CAD三维模型操作与编辑技巧，我们将以建筑设计为例进行实例解析。
假设我们正在设计一座大厦的外立面。
首先，我们可以使用平移操作将某个楼层的窗户沿着水平方向移动到适当的位置。
然后，使用旋转操作将某个楼层的阳台绕垂直轴线旋转一定角度，以达到设计效果。
接下来，使用缩放操作改变某个楼层的立面元素尺寸，使其与其他楼层相比更具层次感。
CAD中的图形修复和重构方法
CAD中的图形修复和重构方法在使用CAD软件进行设计和建模的过程中，图形修复和重构是非常重要的步骤。
图形修复可以帮助我们解决模型中的问题，使其符合设计要求；而图形重构则可以改善模型的几何结构和拓扑关系，提高建模的精度和质量。
本文将介绍一些常用的CAD软件中的图形修复和重构方法。
1. 边界修复在CAD模型中，经常会出现不封闭或断裂的边界。
这些问题会导致建模错误，影响后续操作。
为了修复这些问题，我们可以使用边界修复工具。
该工具可以自动检测和修复不封闭或断裂的边界，使其成为封闭的多边形。
修复后的边界可以更好地用于进行建模和分析。
2. 点云处理点云是一组离散的三维点，可以通过激光扫描或摄影测量等方式获得。
在CAD建模中，点云可以用于数字化实体、逆向工程和形状分析等方面。
然而，点云数据往往存在噪音、缺失和异常值等问题，需要进行处理和修复。
CAD软件提供了点云数据的滤波、采样、插值和重建等功能，可以帮助我们处理和修复点云数据，使其更加准确和完整。
3. 模型简化在一些情况下，CAD模型可能过于复杂，不利于后续操作和分析。
此时，我们可以使用模型简化工具进行简化处理。
模型简化可以去除模型中的冗余顶点和面片，减小模型文件的大小和内存占用。
同时，简化后的模型仍然保持了原始模型的几何形状和拓扑关系，不会影响建模的精度和准确性。
4. 拓扑修复在CAD建模过程中，模型的拓扑关系常常出现错误或不完整。
拓扑修复是指对这些错误或不完整的拓扑进行修复和改进。
CAD软件提供了拓扑修复工具，可以自动检测和修复模型中的拓扑错误，例如面片交叉、重叠、孔洞和孤立点等。
修复后的模型可以更好地满足设计要求和建模要求。
5. 模型重构模型重构是指对CAD模型进行重新建模和改进，以提高模型的质量和精度。
重构可以包括对模型的几何结构、曲线、曲面和体素等方面进行调整和优化。
CAD软件提供了各种重构工具，可以帮助我们改进模型的形状和结构，使其更具可视化效果和设计性能。

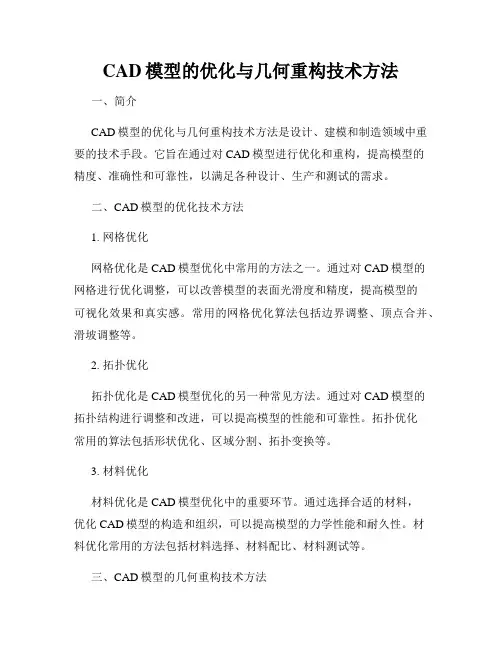

CAD模型的优化与几何重构技术方法
CAD模型的优化与几何重构技术方法一、简介CAD模型的优化与几何重构技术方法是设计、建模和制造领域中重要的技术手段。
它旨在通过对CAD模型进行优化和重构，提高模型的精度、准确性和可靠性，以满足各种设计、生产和测试的需求。
二、CAD模型的优化技术方法1. 网格优化网格优化是CAD模型优化中常用的方法之一。
通过对CAD模型的网格进行优化调整，可以改善模型的表面光滑度和精度，提高模型的可视化效果和真实感。
常用的网格优化算法包括边界调整、顶点合并、滑坡调整等。
2. 拓扑优化拓扑优化是CAD模型优化的另一种常见方法。
通过对CAD模型的拓扑结构进行调整和改进，可以提高模型的性能和可靠性。
拓扑优化常用的算法包括形状优化、区域分割、拓扑变换等。
3. 材料优化材料优化是CAD模型优化中的重要环节。
通过选择合适的材料，优化CAD模型的构造和组织，可以提高模型的力学性能和耐久性。
材料优化常用的方法包括材料选择、材料配比、材料测试等。
三、CAD模型的几何重构技术方法1. CAD模型的几何重建CAD模型的几何重建是将CAD模型从二维或三维数据中进行重构的过程。
通过几何重建，可以恢复和重建CAD模型的几何信息，并提供完整和准确的模型数据。
几何重建常用的技术方法包括边缘提取、曲面重建、形状划分等。
2. CAD模型的几何修复CAD模型的几何修复是指对CAD模型进行修补和修复，以消除几何缺陷和错误。
通过几何修复，可以提高CAD模型的完整性和精度，减少生产和测试过程中的错误和问题。
常用的几何修复技术包括填充孔洞、平滑曲面、补充丢失的几何信息等。
3. CAD模型的几何转换CAD模型的几何转换是指将CAD模型从一种形式或格式转换为另一种形式或格式的过程。
通过几何转换，可以将CAD模型应用于不同的设计和制造环境中，提高模型的适应性和可用性。
常用的几何转换技术包括坐标转换、尺寸转换、向量转换等。
四、总结CAD模型的优化与几何重构技术方法是设计、建模和制造领域中重要的技术手段。

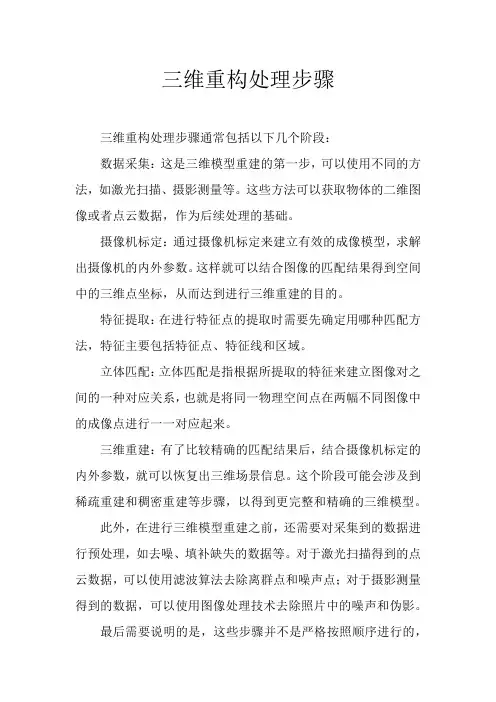

三维重构处理步骤
三维重构处理步骤
三维重构处理步骤通常包括以下几个阶段：
数据采集：这是三维模型重建的第一步，可以使用不同的方法，如激光扫描、摄影测量等。
这些方法可以获取物体的二维图像或者点云数据，作为后续处理的基础。
摄像机标定：通过摄像机标定来建立有效的成像模型，求解出摄像机的内外参数。
这样就可以结合图像的匹配结果得到空间中的三维点坐标，从而达到进行三维重建的目的。
特征提取：在进行特征点的提取时需要先确定用哪种匹配方法，特征主要包括特征点、特征线和区域。
立体匹配：立体匹配是指根据所提取的特征来建立图像对之间的一种对应关系，也就是将同一物理空间点在两幅不同图像中的成像点进行一一对应起来。
三维重建：有了比较精确的匹配结果后，结合摄像机标定的内外参数，就可以恢复出三维场景信息。
这个阶段可能会涉及到稀疏重建和稠密重建等步骤，以得到更完整和精确的三维模型。
此外，在进行三维模型重建之前，还需要对采集到的数据进行预处理，如去噪、填补缺失的数据等。
对于激光扫描得到的点云数据，可以使用滤波算法去除离群点和噪声点；对于摄影测量得到的数据，可以使用图像处理技术去除照片中的噪声和伪影。
最后需要说明的是，这些步骤并不是严格按照顺序进行的，
有些步骤可能需要反复迭代和优化才能得到满意的结果。
同时，由于三维重构的复杂性和多样性，具体的处理方法和步骤可能会因应用场景和数据类型的不同而有所差异。
第3章 三维CAD模型重构
▪ 2、拉伸( Extrusion)
使选定曲线的端点延伸到指定点（屏幕、曲线、曲 面），或使选定曲线的端点延伸指定长度。
▪ 3、旋转( Revolving)
使选定的界面曲线绕一轴线旋转一定的角度所形成 的曲面。
▪ 4、 放样( Lofting) 或蒙皮( Skining) ▪ 5、扫掠( Sweeping) ▪ 6、 混合(Blend) ▪ 7、四边界
模型重构 方法的选择
对曲面片的直接拟合造型来说，数据分割的准 确又显得十分重要，因为，如果用一张曲面片去拟 合两个或两个以上的曲面类型组成的曲面，最终拟 合曲面一般都是不光滑的。
样用比较简单的几何元素对模型进行表达；二是 怎样找到原始设计者的造型思路或痕迹，并以类 似（最好是相同）的几何元素来构建CAD模型。
▪ B 样条及NURBS 曲面表示是目前成熟的商品化 CAD/CAM系统中广泛采用的曲面表示方法,这类曲 面可以应用四边参数曲面片插值、拉伸、旋转、放 样( Lofting) 或蒙皮( Skining) 、扫掠 ( Sweeping) 、混合(Blend)和四边界方法 (Boundaries) 构造, 也称矩形域的参数曲面获四边 曲面, 以此为基础, 已形成一套完整的曲面延伸、求 交、裁剪、变换、光滑拼接及曲面光顺等算法。
模型精度评价及量化指标
制造误差 补偿误差
原型误差
模型精度误差 造型误差
逆向工程的误差来源
测量误差 数据处理误差
模型的精度评价
1）由逆向工程中重构得到的模型和实物样件的 误差到底有多大。
2）所建立的模型是否可ຫໍສະໝຸດ 接受。 3）根据模型制造的零件是否与数学模型相吻合
模型重构 方法的选择
基于曲线的造型方法较适合于有序的测量数据， 并且外形是以某种确定的造型方式生成的曲面模型。 这种方法的不足之处在于，如果模型曲线分布较密， 若曲面造型时通过所有的曲线，则不能保证曲面的 光滑性。反过来，如果选择的曲线数量较少时，又 难以保证曲面的精度。对曲面片的直接拟合造型来 说，数据分割的准确又显得十分重要
CAD建模技巧与实践从点云数据到三维模型的重建与分析
CAD建模技巧与实践从点云数据到三维模型的重建与分析从点云数据到三维模型的建模过程主要包括数据预处理、模型拟合和模型分析等步骤。
下面将分别介绍这些步骤的技巧与实践。
首先是数据预处理。
点云数据一般包含噪声、缺失点、重叠点等问题，需要进行一系列的预处理操作。
常用的预处理技巧包括：1.去噪：可以通过滤波算法（如高斯滤波、中值滤波）对点云数据进行去噪处理，去除掉不符合实际的异常点。
2.点云重采样：可以根据应用需求选择合适的采样算法，将原始点云数据进行重采样，以减小数据规模。
3.数据配准：当多组点云数据需要融合时，需要进行数据配准操作，将不同位置的点云定位到相同坐标系下。
其次是模型拟合。
根据预处理后的点云数据，需要将其拟合成连续的曲面或曲线模型。
常用的模型拟合技巧包括：1.曲面拟合：可以使用曲面拟合算法（如最小二乘法、贝塞尔曲线/曲面拟合等）将点云数据拟合成平滑的曲面模型。
2.特征提取：可以根据点云数据的几何特征（如法向量、曲率等）进行特征提取，提高模型拟合的精度和效果。
最后是模型分析。
对于重建得到的三维模型，我们可以进行一系列的分析操作，以获取更多的信息与数据。
常用的模型分析技巧包括：1.几何分析：可以对模型进行几何属性分析，如体积、表面积、形状特征等。
2.线框分析：可以通过提取模型的线框结构，进行拓扑分析、工程结构分析等。
3.仿真分析：可以将三维模型导入到工程仿真软件中，进行力学仿真、流体仿真等分析。
除了上述的技巧与实践，还需要注意数据的可靠性、精度和模型的应用需求。
在具体的建模过程中，可以结合不同软件工具和算法来实现点云到三维模型的重建与分析。
随着数字化技术的发展，CAD建模技术将在更多领域得到广泛的应用。
第3章 三维CAD模型重构
约束的定义、分类及表达
逆向工程中的曲面重构不是对数据的简单拟合，而是 要满足几何约束下的重构。 逆向工程中的几何约束是指各特征层次的组成元素之 间的约束关系，它直接反映了重构CAD模型几何要素之间 的形状和位置关系，包括结构约束和尺寸约束两种类型。 结构约束 是指特征元素之间的拓扑结构关系（如垂直、平行、 相切等），描述了特征元素的空间相对位置和连接方式。 尺寸约束 是指特征元素间的距离、角度等约束。
1. 基于曲线的模型重构
在逆向工程中，一种常用的模型重构方法是基于曲线的 模型重构。 该方法先将数据点通过插值或逼近拟合成样条曲线（或 参数曲线），再利用基本造型工具，如扫描Sweep、混 成Blend、放样Lofting、四边曲面（Boundary）等，完 成曲面片的造型，再通过延伸、剪裁和过渡等曲面编辑， 得到完整的曲面模型。
抽 样 处 理 散乱点云 删除界外值 修补破洞
重 新 造 型 小平面精调、处理 曲 面 片 编 辑 小平面粗调 重 构 完 成
包 络 处 理
红茶饮料瓶
曲 线 完 成 创建曲线
扫描线点数据
创建小特征
曲面合并
创建曲面
曲面镜像
重构完成
足球模型重构
创建六边形
点云数据
提取足球参数
创建五边形
曲面修剪
修改后生成型曲线
小平面特征实例
点 云 数 据 点处理后 小 平 面 精 整 删 除 腹 板 包 络 处 理
破洞修补
小平面处理完成
重新造型实例
剖面曲线
小平面特征
重新造型（自动曲面）
创建曲面
曲线完成
曲线编辑
曲面完成
生成实体模型
实例操作
回转面模型重构 回转曲面是指平面曲线 C 绕平面上一定直线旋转一定角 度所扫掠区域，称此直线为轴线，曲线为母线。据此可知 回转面重构的关键在于从扫描线数据中提取回转面的轴线 位置及方向，以及母线数据点。
三维模型重建基础
4-2 基
曲线的模型重构过
曲线编辑
当通过插值或逼近得到曲线段后， 当通过插值或逼近得到曲线段后，应通过各 种编辑功能对曲线进行修形操作， 种编辑功能对曲线进行修形操作，修补由于 测量数据的不完整带来的拟合曲线缺陷， 测量数据的不完整带来的拟合曲线缺陷，要 求曲线具有完整、连续、光滑的特点， 求曲线具有完整、连续、光滑的特点，以保 证生成曲面的光顺性。 证生成曲面的光顺性。
课前复习
逆向工程中曲面重构的特点、 逆向工程中曲面重构的特点、重构过程及其重构 曲面的二种方法。 曲面的二种方法。 逆向工程中基于曲线的拟合造型方法以及相应的 软件。 软件。
第四节
曲面片直接拟合造型
曲面片直接拟合造型是直接对测量数据点进行曲面片拟 获得曲面片经过过渡、混合、 合，获得曲面片经过过渡、混合、连接形成最终的曲面模 曲面直接拟合造型既可以处理有序点， 型。曲面直接拟合造型既可以处理有序点，也能处理点云 数据（散乱点） 数据（散乱点）. 实 图4-4 曲面片拟合造型 体 曲 曲 模 下 数 模 数 面 面 型 采 游 据 型 字 模 片 集 应 与 评 化 拟 型 数 用 处 价 设 合 重 据 理 备 建
小结： 小结：
介绍了逆向工程中曲面重构的特点、 介绍了逆向工程中曲面重构的特点、重构过程及 其重构曲面的二种方法。 其重构曲面的二种方法。 重点讲解了逆向工程中基于曲线的拟合造型方法 以及相应的软件。 以及相应的软件。
作业： 作业： 做出基于曲线的模型重构过程图。 做出基于曲线的模型重构过程图。
第一节 概论
三维 CAD 模型的重构是逆向工程 的另一个核心和主要目的， 的另一个核心和主要目的，是后续产 品加工制造、快速成形、 品加工制造、快速成形、工程分析和 产品再设计的基础。 产品再设计的基础。CAD 模型的重 构是整个逆向工程中最关键、 构是整个逆向工程中最关键、最复杂 的一环， 的一环，重构曲面的品质和精度直接 影响最终产品CAD模型的优劣。 模型的优劣。 影响最终产品 模型的优劣
CAD模型的优化与几何重构技术方法
CAD模型的优化与几何重构技术方法一、CAD模型的优化技术方法：1.拓扑优化：拓扑优化是通过改变CAD模型的结构布局来优化模型的性能。
常用的拓扑优化方法有拓扑改造、形式适应性等。
拓扑改造是通过改变CAD模型的拓扑结构，如添加或删除几何元素来优化模型的性能。
形式适应性是通过调整模型的外形来适应模型的功能和约束条件。
2.细化优化：细化优化是通过改变CAD模型的细节来优化模型的性能，常用的细化优化方法有特征优化、曲面拟合等。
特征优化是通过优化模型的特征参数来改变模型的几何形状，以满足设计要求。
曲面拟合是通过拟合多个局部曲面来重构整个曲面，以提高模型的光滑性和精度。
3.材料优化：材料优化是通过改变模型的材料属性来优化其结构和性能。
常用的材料优化方法有材料替代、材料疲劳分析等。
材料替代是通过替换模型的材料，以改变模型的强度、刚度和重量等性能。
材料疲劳分析是通过对模型在不同载荷下的疲劳寿命进行分析，从而优化模型的材料选择。
4.尺寸优化：尺寸优化是通过改变模型的尺寸参数来优化其结构和性能。
常用的尺寸优化方法有参数化建模、形变分析等。
参数化建模是通过定义模型的尺寸参数，使模型的尺寸能够自动调整以适应不同设计要求。
形变分析是通过分析模型在不同载荷下的形变情况，以找到最优的尺寸参数。
二、CAD模型的几何重构技术方法：1.曲面重构：曲面重构是通过离散数据点集来重建曲面模型。
常用的曲面重构方法有曲率估计、最小二乘拟合等。
曲率估计是通过计算数据点集的曲率，以确定曲面的形状和拓扑结构。
最小二乘拟合是通过最小化数据点集与曲面模型之间的距离，来确定模型的参数和几何形状。
2.点云重构：点云重构是通过离散的点云数据来重建模型的几何形状。
常用的点云重构方法有网格重建、曲面重建等。
网格重建是通过将点云数据连接成三角网格模型，以重建模型的表面形状和拓扑结构。
曲面重建是通过将点云数据拟合成曲面模型，以重建模型的几何形状和曲面特征。
3.图像重建：图像重建是通过二维图像数据来重建三维模型。
使用CAD软件进行模型重构与拟合方法
使用CAD软件进行模型重构与拟合方法在工业设计、建筑设计等领域中，模型重构与拟合是非常重要的技术。
通过使用CAD软件，我们可以将现有的物体或场景进行数字化处理，并进行模型重构和拟合，以满足不同需求。
本文将介绍使用CAD软件进行模型重构与拟合的方法。
1. 数据采集与导入首先，我们需要采集所需的数据。
可以通过测量仪器、扫描仪或摄影设备等进行数据采集。
获得数据后，将其导入CAD软件。
常见的数据格式包括点云数据、三维模型文件等。
根据具体情况，选择合适的导入方式，确保数据正确导入CAD软件中。
2. 数据清理与处理在导入数据后，我们需要对数据进行清理和处理。
这包括去除噪点、填补缺失部分、平滑表面等操作。
CAD软件通常提供了丰富的数据处理工具，可以使用它们来优化模型的质量和精度。
通过调整参数和使用滤波算法，可以去除多余的点或面，并使得模型更加光滑。
3. 创建基础几何体在数据清理和处理完成后，我们可以开始创建基础几何体。
根据模型的形状和特征，选择合适的基础几何体来构建模型。
常见的基础几何体包括球体、立方体、圆柱体等。
通过调整参数和变换操作，将基础几何体进行切割、旋转、缩放等操作，逐步逼近模型的形状和轮廓。
4. 拟合模型形状在创建基础几何体之后，我们可以使用CAD软件提供的功能和工具进行模型形状的拟合。
例如，可以使用曲面拟合工具将基础几何体与现有数据进行拟合。
通过调整控制点的位置、权值等参数，使得拟合曲面与原始数据更好地吻合。
可以多次迭代调整参数，直到达到理想的拟合效果。
5. 详细调整与修正拟合模型形状后，可能还需要进行进一步的详细调整和修正。
根据实际需求，使用CAD软件的编辑工具和命令进行模型的细节调整。
例如，可以使用拉伸操作调整模型的长度，使用倒角操作修饰模型的棱角，使用编辑顶点工具改变模型的形状等。
通过不断调整和修正，使得模型更加精确和符合要求。
6. 导出模型文件在模型重构和拟合完成后，我们需要将其导出为特定的模型文件格式，以便进行后续应用和使用。
CAD软件的三维建模技巧与实例解析
CAD软件的三维建模技巧与实例解析CAD（计算机辅助设计）软件在现代设计领域扮演着重要的角色，它能够帮助设计师们以更高效的方式进行建模和设计。
在CAD软件中，三维建模技巧是其中一项重要的技能，下面将为大家介绍一些常用的三维建模技巧，并通过实例解析来展示其应用。
1.坐标系的设置在进行三维建模之前，首先需要设置合适的坐标系，以确定模型的位置和方向。
通常情况下，坐标系分为三个轴：X轴、Y轴和Z轴。
在CAD软件中，可以通过选择一个参考点来确定坐标系的原点，然后根据需要调整坐标系的方向和尺寸。
2.直线和曲线的绘制在CAD软件中，可以使用直线工具和曲线工具来绘制基本的形状。
直线工具可以快速绘制直线，而曲线工具则可以绘制各种曲线形状，例如弧线、圆和椭圆等。
在绘制过程中，可以指定起点和终点或者其他关键点来控制形状。
3.图形的复制和对称在CAD软件中，可以使用复制工具和对称工具来快速复制和对称图形。
复制工具可以按照指定的方式复制一个或多个图形，例如直接复制、阵列复制或镜像复制等。
对称工具则可以将图形绕指定的轴进行对称复制。
4.体素建模体素建模是一种基于立方体单元的建模方法，在CAD软件中经常用于建立复杂的几何体。
通过将多个立方体进行组合、合并和剖分等操作，可以创建具有复杂形式的模型。
体素建模通常适用于有机物体的建模，例如动物、植物和人体等。
5.曲面建模曲面建模是一种通过描绘曲线和曲面来创建模型的方法。
在CAD软件中，可以使用曲线工具和曲面工具来创建不同曲线和曲面形状，例如贝塞尔曲线、样条曲线和曲面等。
曲面建模适用于需要精确控制形状和光滑度的模型。
以设计一个水杯为例，展示CAD软件的三维建模技巧和实例解析。
首先，我们可以在CAD软件中设置合适的坐标系，以确定模型的位置和方向。
然后，使用线段工具绘制杯子的轮廓曲线，可以根据实际需求进行调整和修改。
接下来，可以使用旋转工具将曲线围绕轴线进行旋转，得到杯子的侧面曲面。
可以选择不同的旋转角度和旋转轴，以实现不同形状的杯子。
使用CAD软件进行模型重建与曲面重构方法
使用CAD软件进行模型重建与曲面重构方法CAD软件是一种强大的工具，可以用于设计和绘制各种复杂的模型和结构。
在建筑、汽车、航空航天等领域，CAD软件的应用广泛。
本文将介绍使用CAD软件进行模型重建与曲面重构的方法。
模型重建是指通过CAD软件将现有的物体或建筑进行三维建模的过程。
首先，需要准备一组现有物体的图像或尺寸数据。
这些数据可以是二维图像、扫描数据、测量数据等。
在CAD软件中，可以根据这些数据创建基本的几何形状，如线段、圆、矩形等。
然后，通过将这些基本形状连接、扩展和修改，逐步构建出整个物体的三维模型。
在进行模型重建时，可以使用CAD软件提供的各种工具和功能。
例如，可以使用绘图工具来创建线段、圆弧和曲线等。
可以使用修剪、延伸和旋转工具来对已有的几何体进行修改。
还可以使用镜像、阵列和拉伸等功能来复制和变换几何体。
此外，CAD软件还提供了各种调整、编辑和分析工具，如尺寸标注、图层管理和模型修复等。
在模型重建的过程中，需要注意以下几个方面。
首先，要保持模型的准确性和精度。
在创建几何形状和连接物体时，要根据实际测量数据或图像来确定尺寸和位置。
其次，要细致地处理模型的细节和特征。
可以使用CAD软件的细分曲面和曲线工具来创建光滑和精细的曲面。
另外，要根据模型的用途和要求，选择合适的CAD软件版本和功能。
除了模型重建，曲面重构是CAD软件的另一个重要应用领域。
曲面重构是指根据一组散点数据或轮廓线，恢复出与实际物体几何形状相似的曲面的过程。
在曲面重构时，可以使用CAD软件提供的曲面拟合和曲线平滑工具。
这些工具可以根据已有的数据点和曲线，自动生成平滑和连续的曲面。
曲面重构的结果可以用于后续的分析、可视化或加工等过程。
在进行曲面重构时，需要注意以下几个方面。
首先，要根据实际情况选择合适的曲面重构方法。
CAD软件通常提供了多种曲线和曲面拟合算法，如最小二乘法和样条曲线等。
根据数据的特点和要求，选择合适的算法进行曲面重构。
CAD软件中的三维模型重建技术探讨
CAD软件中的三维模型重建技术探讨在CAD软件中，三维模型重建技术是一项关键技术，它可以将现实世界中的物体或场景转换为数字模型形式，为设计和工程领域提供了巨大的便利。
本文将探讨三维模型重建技术在CAD软件中的应用，介绍其原理和方法，并探讨其在不同领域中的应用和发展前景。
首先，三维模型重建技术的原理是基于现实世界中的物体或场景的几何和纹理信息。
通过使用各种传感器，如摄像头、激光扫描仪等，可以获取物体或场景的几何形状和纹理信息。
然后，通过图像处理、三维几何计算、纹理映射等算法，可以将这些信息转化为CAD软件中可编辑和操作的三维模型。
在CAD软件中，三维模型重建技术可以应用于多个领域。
首先，它在建筑设计和室内设计方面具有重要的作用。
通过三维模型重建技术，设计师可以快速准确地将现实世界中的建筑物或室内场景转化为数字模型，进行模拟、设计和修改。
这大大提高了设计的效率和准确性。
此外，三维模型重建技术还可以帮助建筑师进行场景分析、材料选择和构造优化，以实现更好的设计效果。
其次，三维模型重建技术在制造业中也有广泛的应用。
通过将现实世界中的产品转化为CAD软件中的三维模型，可以进行产品设计、工艺规划和生产优化。
比如，在汽车制造领域，设计师可以通过三维模型重建技术将实际车辆转化为数字模型，进行碰撞分析、流体仿真等工作，以优化车辆设计和性能。
在航空航天领域，三维模型重建技术可以帮助设计师进行结构仿真和飞行模拟，提高飞行器的安全性和性能。
此外，三维模型重建技术还在文化遗产保护、医学和教育等领域有着重要的应用。
在文化遗产保护方面，通过三维模型重建技术，可以对文物、古迹等进行数字化保护和传承，为后人提供更好的了解和研究。
在医学领域，三维模型重建技术可以帮助医生进行手术规划、组织重建和病理分析，提高手术的安全性和精确性。
在教育领域，三维模型重建技术可以为学生提供更生动、直观的学习材料，提高学习效果和兴趣。
未来，随着传感器和计算技术的不断发展，三维模型重建技术在CAD软件中的应用将得到进一步拓展。
CAD三维建模技巧实例解析
CAD三维建模技巧实例解析CAD（Computer-Aided Design，计算机辅助设计）是一种广泛应用于工程领域的设计软件，它可以帮助工程师和设计师更高效地进行设计和建模工作。
在CAD软件中，三维建模常用于创建真实世界的物体模型，下面，我们将通过一些实例，探讨一些CAD三维建模的技巧，帮助读者更好地掌握这个工具。
1. 使用基本几何体绘制简单形状在CAD软件中，我们通常可以通过绘制基本几何体来构建简单的形状。
例如，使用盒子工具可以绘制一个立方体，使用圆柱体工具可以绘制一个圆柱体。
通过将这些基本几何体进行组合、变换和修改，我们可以创建出更为复杂的模型。
2. 应用编辑命令调整模型形状CAD软件中有许多强大的编辑命令，可以帮助我们快速修改和调整模型的形状。
例如，使用偏移命令可以将一个面或边线沿指定方向复制一定距离，使用拉伸命令可以改变模型的尺寸，使用旋转命令可以对模型进行旋转等。
灵活运用这些编辑命令，可以让我们更加高效地进行建模工作。
3. 制作光滑的曲面在CAD建模中，有时我们需要创建光滑的曲面，以模拟真实物体的形状。
为了实现这一目标，我们可以使用平滑命令或曲线工具来处理模型。
通过添加曲面支撑点、调整曲线的控制点，我们可以逐渐塑造出仿真真实物体的曲面效果。
4. 使用阵列命令复制和分布对象阵列是常用的CAD命令之一，它可以帮助我们复制和分布对象。
通过阵列命令，我们可以选择一些对象，指定复制的数量和间距，快速生成出一个规律的模型。
阵列命令可以大幅减少建模中的重复工作，提高建模的效率。
5. 使用材质和纹理增加真实感为了让建模的物体更加真实，我们可以在CAD软件中应用各种材质和纹理。
通过材质和纹理的添加，我们可以赋予对象不同的颜色、质地和光照效果，使其更加逼真。
CAD软件中通常提供了一些预设的材质库，我们可以直接从中选择合适的材质应用到模型上。
6. 运用截面和剖视功能检查模型几何在CAD建模过程中，有时我们需要对模型进行截面或剖视分析，以检查模型的几何是否正常。
CAD建模技巧与实践 从点云数据到三维模型的重建与分析
CAD建模技巧与实践：从点云数据到三维模型的重建与分析在现代工程设计领域，利用CAD软件进行建模是非常常见的任务。
CAD软件可以帮助工程师将设计思想转化为具体的三维模型，并且可以进行模型的分析和优化。
在本文中，我们将重点讨论如何利用CAD软件进行从点云数据到三维模型的重建与分析。
在进行建模之前，我们首先需要获取点云数据。
点云数据是由三维激光扫描设备获取的一系列离散的点坐标。
这些点坐标代表了扫描设备在空间中所感知到的物体表面的位置信息。
点云数据可以提供非常详细的物体几何拓扑信息，是进行三维建模的理想数据源。
在CAD软件中，我们通常会利用点云数据进行重建三维模型。
首先，我们需要将点云数据导入到CAD软件中。
不同的CAD软件可能有不同的导入方式，但通常可以通过文件格式如XYZ或PTS将点云数据导入。
接下来，我们需要对点云数据进行处理，以便于重建三维模型。
首先，我们可以利用点云数据中的点坐标信息绘制出点云的形状。
通过在CAD软件中选择绘图工具，并按照点云数据中的点坐标逐个绘制，我们可以得到点云的外形。
然而，点云数据通常非常密集，绘制出完整的点云外形将非常耗时。
为了简化点云数据，我们可以利用CAD软件提供的曲面重建工具。
曲面重建工具可以根据点云数据中的点坐标信息自动生成附近曲面的拓扑结构。
通过选择合适的参数设置，并执行曲面重建操作，我们可以得到一个较为光滑和简化的三维曲面模型。
一旦我们获得了三维曲面模型，我们就可以进行模型的分析和优化。
CAD软件通常提供了一系列的分析工具，如模型检查、模型修整和模型编辑等功能。
通过这些工具，我们可以对三维模型进行形状检查、尺寸测量和几何优化等操作。
例如，我们可以检查模型是否存在几何缺陷，如表面平滑度、边缘质量等。
同时，我们还可以根据设计要求对模型进行尺寸调整和几何形状修改。
除了对模型进行分析和优化外，CAD软件还可以帮助我们进行模型的后续操作，如加工制造、装配和渲染等。
通过CAD软件提供的工具，我们可以将三维模型导出为可用于数控加工的文件格式，例如STL或STEP。
三维模型修复和重构的原理与方法
三维模型修复和重构的原理与方法你有没有想过，我们眼前的一些超酷的三维模型，背后可能经历了怎样一番“惊心动魄”的修复和重构过程？说起来，三维模型就像是我们做的“拼图”，它们有时候完美无瑕，有时候却破碎得像是从天而降的玻璃片。
那修复这些“破碎的梦”可不是一件简单的事儿。
这其中的原理和方法，不得不让人感叹：科技进步真是牛逼！从一个坏掉的物体，到完美的模型，甚至恢复到最初的状态，这背后可有很多门道。
而这整套修复和重构的流程，就像是把一个被摔得稀巴烂的瓷器，轻轻地粘回去，再用镶金技艺修复，让它又恢复了原来的光泽。
听着很有艺术感吧？对，这就是三维模型修复和重构的魅力所在。
修复三维模型的关键是弄清楚它“崩溃”的原因。
模型就像一个受伤的战士，掉了些块儿，裂开了些缝。
啥原因？可能是扫描的时候精度不够，或者是数据丢失，甚至是我们手动操作中犯了错。
就像在画画的时候，笔一滑，突然画面就毁了，但这不代表画作不能再修复，恰恰是从这些细节入手，才能让它重生。
修复的过程就像是给这个模型“补充营养”，你得一步步地给它“填补”空缺，让它变得完整。
这时候，首先要用一些软件对模型进行修补，就像把裂缝填上，再用更高的精度去补充遗漏的细节。
没错，想象一下，原本是一个断裂的“古董”，经过重新拼接、加固后，居然又焕发了生机，简直就是神奇。
接下来的重构就更像是一场艺术创作了。
因为即使修复了这些碎片，它们依然无法完美地回到原来的模样。
这时候，重构就变得尤为重要。
要怎么做？首先得恢复那些丢失的数据，甚至通过一些推测和人工补充，把模型的形状给重新构建出来。
哎，说起来有点儿像解密，一步一步推理，还得保证重构出的新部分看起来与原模型无异。
这个过程其实不简单，你想想，如果是一个古代的雕像，已经有些部分被风化损坏，那就要靠设计师的眼力和经验，逐渐补充这些“空白”，最终还得确保整件作品看起来不突兀，甚至在视觉上能和原始设计浑然一体。
重构和修复最令人佩服的就是，它不只是一项技术活，更是一项艺术活。
CAD三维建模技巧与实例分析
CAD三维建模技巧与实例分析CAD三维建模是现代工程领域中必不可少的技能。
在计算机辅助设计软件（CAD）中，三维建模可以帮助工程师设计和展示复杂的物体。
本文将介绍一些CAD三维建模的技巧和实例分析，帮助读者更好地应用这一技术。
1. 使用基本几何体三维建模的基础是使用基本几何体进行建模。
CAD软件通常提供了一些基本的几何体选项，如立方体、球体、圆柱体等。
通过将它们组合和操作，可以创建任意形状的物体。
例如，你可以使用圆柱体创建一个酒杯的杯身，再使用球体创建杯子的底部。
2. 切割和修剪物体切割和修剪是三维建模中常用的技巧之一。
它们可以帮助我们删除物体中多余的部分或者将不同物体组合成一个整体。
例如，你可以使用切割工具将一个球体切割成半球，并在其上面添加纹理模式。
3. 多边形建模多边形建模技术可以创建更加复杂的物体形状。
通过添加和调整多边形的顶点，可以创建出更加精细和真实的物体形状。
例如，你可以使用多边形建模技术创建一个三维的人物模型，通过调整多边形的顶点和面片来打造模型的各个细节。
4. 使用曲线和曲面曲线和曲面能够给物体提供更平滑的外观。
在CAD软件中，我们可以通过绘制和编辑曲线和曲面来改变物体的形状。
例如，你可以使用贝塞尔曲线来创建一个光滑的汽车车身，再使用曲面编辑工具对其进行调整和优化。
5. 改变材质与纹理材质和纹理是让物体更加真实和逼真的关键。
在CAD软件中，我们可以为物体添加不同的材质和纹理，如金属、木材、瓷砖等。
这些材质和纹理可以通过调整其属性和光照效果来达到更逼真的效果。
通过以上的一些技巧，我们可以创建出各种各样的三维模型。
下面我们来分析一个实例，看看如何应用这些技巧。
实例分析：设计一辆汽车首先，我们可以使用基本几何体来创建汽车的车身和车轮。
通过将立方体调整成合适的形状，我们可以得到一个车身的基本模型。
然后，使用球体来创建车轮的形状，并将其放置在合适的位置上。
接下来，我们可以使用多边形建模和曲面工具来打造汽车的细节。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
特征的定义及表达
几何特征是几何造型的关键，他们对控制几何形体的形状 有极为重要作用，同时几何特征之间还具有确定的几何约束 关系。
因此，在产品模型的重构过程中，一个重要的目标就是 还原这些特征以及他们之间的约束，得到一个优化的CAD模型， 使孤立的曲面片转化成一个整体的几何模型。
三维CAD模型重构方法、 过程和实例
输出匹配的 文件格式
自动将点云 数据转换为
多边形
Geomagic Studio
主要功能
快速减少 多边形数目
(Decimate)
曲面分析 (公差分析等)
把多边形 转换为曲面
三维CAD模型重构方法、 过程和实例
Geomagic Studio软件工作流程如下图所示：
这和多数工业产品的设计意图相符合。可有效解决产品 的装配对齐、造型的对称等问题，进而减小误差，提高产品 质量。
三维CAD模型重构方法、 过程和实例
约束的定义、分类及表达
逆向工程中的曲面重构不是对数据的简单拟合，而是 要满足几何约束下的重构。
三维CAD模型重构方法、 过程和实例
Imageware 软件
• 应用曲线拟合造型的典型商用软件 • 广泛应用于汽车、航天、消费家电、模具、计算机零部
件等设计与制造领域。 • 软件包括以下几个模块：基础模块、点处理模块、曲线、
曲面模块、多边形造型模块、检验模块和评估模块。
三维CAD模型重构方法、 过程和实例
曲
面
模
模
型
型
评
重
价
建
实 体 模 型
下 游 应 用
三维CAD模型重构方法、 过程和实例
➢ 应用这种三边域曲面重构方法的典型商用软件是 Geomagic Studio软件。该软件可轻易地从扫描所得的 点云数据创建出完美的多边形模型和网格，并可自动 转换为 NURBS 曲面。
➢ Geomagic Studio软件主要应用于快速消费品、玩具及 其非工业成品（如医学方面、文物和艺术品保存）方 面。
以三角曲面为基础的曲面构 造方法。
最适合表现无规则、复杂型 面的物体，特别是玩具、艺 术品这类对象。
三维CAD模型重构方法、 过程和实例
3.2 曲面重构方法和过程
31 基于曲线的模型重构 2 曲面片直接拟合造型 3 基于特征及约束的模型重构
三维CAD模型重构方法、 过程和实例
1. 基于曲线的模型重构
3D扫 点处理
三角面片化
曲面构建
CAD/CAE/CAM/ RP/RT/...
三维CAD模型重构方法、 过程和实例
三维CAD模型重构方法、 过程和实例
三维CAD模型重构方法、 过程和实例
3.基于特征及约束的模型重构
特征的定义及表达
大多数机械零部件都是按照一定的特征设计制造的。 几何特征是组成一个零件的基本特征，主要是反映零 件基本尺寸的点、线、面。 逆向工程特征可定义为： 基于测量数据提取的用于逆向工程CAD模型重建的点、 线、面以及它们满足特定约束关系下的组合或复合。
➢曲面重构之前，首先考虑：生成更准确曲面？还是更 光顺曲面？或是两者兼顾！这需根据产品设计需要来决 定。
三维CAD模型重构方法、 过程和实例
图3-1 曲面创建过程
三维CAD模型重构方法、 过程和实例
逆向工程 自由曲面建模手段
以曲线、曲面为基础的曲面 拟合方法。 应用对象主要是由复杂曲面 组成的产品，如汽车、飞机、 船舶等。
采用该方法造型时，数据分割的准确性很重要。 因为如果用一张曲面片去拟合两个以上类型的曲面， 最终拟合的曲面都是不光滑的。
曲面直接拟合造型既可以处理有序点，也能处理 点云数据（散乱点）.
三维CAD模型重构方法、 过程和实例
图3-3 数据点直接进行曲面片拟合造型
采 集 数 据
数 据 预 处 理
曲 面 片 拟 合
“点－曲线－曲面”的原则，先创建合适的曲线， 然后利用曲线通过蒙皮、扫掠、四个边界等方法 生成曲面。
❖Imageware软件的一般操作流程：
读点点 入云云 数处分 据理块
定 义 曲 线 类 型
创 建 曲 线
曲 线 检 查 和 编 辑
定 义 曲 面 类 型
曲
创 建 曲 面
面 检 查 和 编
下 游 过 程
重构曲面的品质和精度直接影响最终产品CAD模型的优劣。 三维CAD模型重构有两个影响因素：
1. 设备硬件； 2. 操作者经验。 本节重点介绍三种创建曲面模型的方法和过程
三维CAD模型重构方法、 过程和实例
3.2 曲面重构方法和过程
➢模型重构一般先构建曲面，再将曲面转换成实体模型。
➢曲面重构基本遵循：点-曲线-曲面原则。
•在逆向工程中，一种常用的模型重构方法是基于曲线的 模型重构。 •该方法先将数据点通过插值或逼近拟合成样条曲线（或 参数曲线），再利用基本造型工具，如扫描Sweep、混 成Blend、放样Lofting、四边曲面（Boundary）等，完成 曲面片的造型，再通过延伸、剪裁和过渡等曲面编辑， 得到完整的曲面模型。
三维CAD模型重构方法、 过程和实例
图3-2 基于曲线的模型重构过程
采 集 数 据
数 据 预 处 理
曲 线 拟 合
曲 面 片 重 建
曲 面 模 型
实 型体
模
下 游 应 用
三维CAD模型重构方法、 过程和实例
• 基于曲线的模型重构仅适合处理数据量不大，而 且数据呈有序排列的情况。
• 该方法的不足之处在于，若曲线分布较密，曲面 造型时通过所有的曲线，则不能保证曲面的光滑 性；反过来，若选定的曲线数量较少，则难于保 证曲面的精度。
三维CAD模型重构 方法、过程和实例
三维CAD模型重构方法、 过程和实例
目录
3.1 概述 3.2 曲面重构方法和过程 3.3 网格化实体模型 3.4 模型精度评价及量化指标 3.5 曲面重构实例
三维CAD模型重构方法、 过程和实例
3.1 概述
在逆向工程中，实物三维CAD模型重构是最关键、最复杂的 一环，是后续产品加工制造、快速成型制造、工程分析、产品再 设计的基础。
辑
三维CAD模型重构方法、 过程和实例
Imageware软件-----实例1
三维CAD模型重构方法、 过程和实例
三维CAD模型重构方法、 过程和实例
三维CAD模型重构方法、 过程和实例
2.曲面片直接拟合造型
直接对测量数据点进行曲面片拟合，获得的曲面 片经过过渡、混合、连接形成最终的曲面模型。
