综合布线施工工艺
综合布线施工规范与工艺

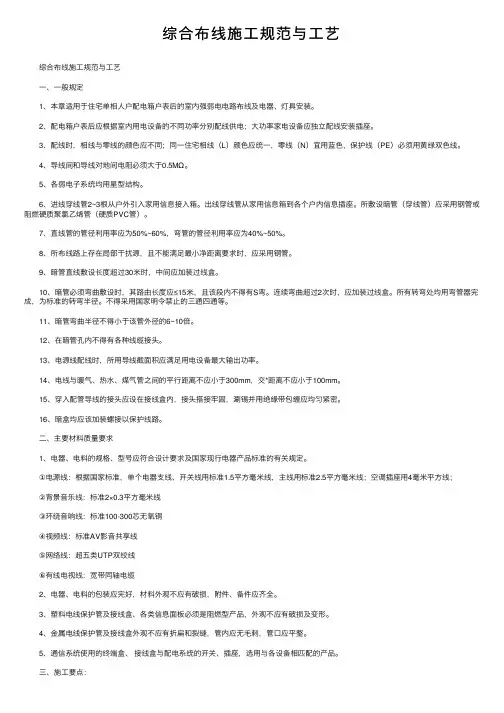

综合布线施⼯规范与⼯艺 综合布线施⼯规范与⼯艺 ⼀、⼀般规定 1、本章适⽤于住宅单相⼈户配电箱户表后的室内强弱电电路布线及电器、灯具安装。
2、配电箱户表后应根据室内⽤电设备的不同功率分别配线供电；⼤功率家电设备应独⽴配线安装插座。
3、配线时，相线与零线的颜⾊应不同；同⼀住宅相线（L）颜⾊应统⼀，零线（N）宜⽤蓝⾊，保护线（PE）必须⽤黄绿双⾊线。
4、导线间和导线对地间电阻必须⼤于0.5MΩ。
5、各弱电⼦系统均⽤星型结构。
6、进线穿线管2~3根从户外引⼊家⽤信息接⼊箱。
出线穿线管从家⽤信息箱到各个户内信息插座。
所敷设暗管（穿线管）应采⽤钢管或阻燃硬质聚氯⼄烯管（硬质PVC管）。
7、直线管的管径利⽤率应为50%~60%，弯管的管径利⽤率应为40%~50%。
8、所布线路上存在局部⼲扰源，且不能满⾜最⼩净距离要求时，应采⽤钢管。
9、暗管直线敷设长度超过30⽶时，中间应加装过线盒。
10、暗管必须弯曲敷设时，其路由长度应≤15⽶，且该段内不得有S弯。
连续弯曲超过2次时，应加装过线盒。
所有转弯处均⽤弯管器完成，为标准的转弯半径。
不得采⽤国家明令禁⽌的三通四通等。
11、暗管弯曲半径不得⼩于该管外径的6~10倍。
12、在暗管孔内不得有各种线缆接头。
13、电源线配线时，所⽤导线截⾯积应满⾜⽤电设备最⼤输出功率。
14、电线与暖⽓、热⽔、煤⽓管之间的平⾏距离不应⼩于300mm，交*距离不应⼩于100mm。
15、穿⼊配管导线的接头应设在接线盒内，接头搭接牢固，涮锡并⽤绝缘带包缠应均匀紧密。
16、暗盒均应该加装螺接以保护线路。
⼆、主要材料质量要求 1、电器、电料的规格、型号应符合设计要求及国家现⾏电器产品标准的有关规定。
①电源线：根据国家标准，单个电器⽀线、开关线⽤标准1.5平⽅毫⽶线，主线⽤标准2.5平⽅毫⽶线；空调插座⽤4毫⽶平⽅线； ②背景⾳乐线：标准2×0.3平⽅毫⽶线 ③环绕⾳响线：标准100-300芯⽆氧铜 ④视频线：标准AV影⾳共享线 ⑤⽹络线：超五类UTP双绞线 ⑥有线电视线：宽带同轴电缆 2、电器、电料的包装应完好，材料外观不应有破损，附件、备件应齐全。
综合布线工艺
综合布线系统工程安装工艺为了提高施工队伍的整体素质和操作技能，保证施工质量，提高工作效率，合理利用材料，使工程施工专业化，规范化，工程管理部结合公司几年的综合布线系统工程施工经验和总结，制定出综合布线系统工程安装工艺（主要针对IBDN布线产品），以便更好的指导工程施工。
施工人员应严格按照综合布线系统工程的安装工艺要求及操作规程进行施工。
本安装手册还有许多需完善之处，希望在施工过程中不断得到总结和补充。
综合布线系统工程施工主要步骤如下：1、预埋暗管、墙盒2、缆线的布放3、缆线的端接（包括安装主配线架、分配线架、信息插座）4、布线系统测试5、验收规范一、预埋暗管在土建工程开始的初期，线管的预埋和线槽与桥架的敷设需要与土建工程同步进行。
因此，在预埋线管施工过程中，应充分了解土建具体情况，同时应与施工单位，建设单位密切配合，合理进行暗管预埋工作。
1、预埋暗管、预留孔洞的位置、数量、尺寸应符合施工设计要求。
2、暗管宜采用金属管或阻燃硬质PVC管，预埋在墙体内暗管内径不宜超过Ф50MM，楼板中的暗管内径宜为Ф15-25MM。
3、直线布管30M处应设置拉线盒；在弯曲布管时，每间隔15M处应设置拉线盒，两个弯头7M处设拉线盒，以便于布放缆线和维修。
4、暗管的转弯角度应大于90度，路径上每根暗管转弯角不得多于两个，并不应有S弯出现；不可使用直角弯头。
5、暗管转弯的曲率半径不应小于该管外径的6倍，如暗管外径大于Ф50MM时，不应小于10倍。
6、所有出线盒、转线盒、拉线盒须用锁扣；所有预埋暗管（PVC）接头处应上胶固定；金属管出线盒、转线盒开孔处应加橡胶防护圈。
7、暗管内应无阻挡，道口应无毛刺，并安置牵引线或拉线。
8、管内穿放大对数电缆时，直线管路的管径利用率宜为50-60%，弯管路的管径利用率宜为40-50%；桥架利用率为50%。
9、预埋墙盒为86*86*50盒，底边距地0.3m,（在具体施工过程中，可根据土建或甲方要求确定）安装要求横平竖直、安装深度与墙面平齐。
综合布线施工工艺(规范标准)

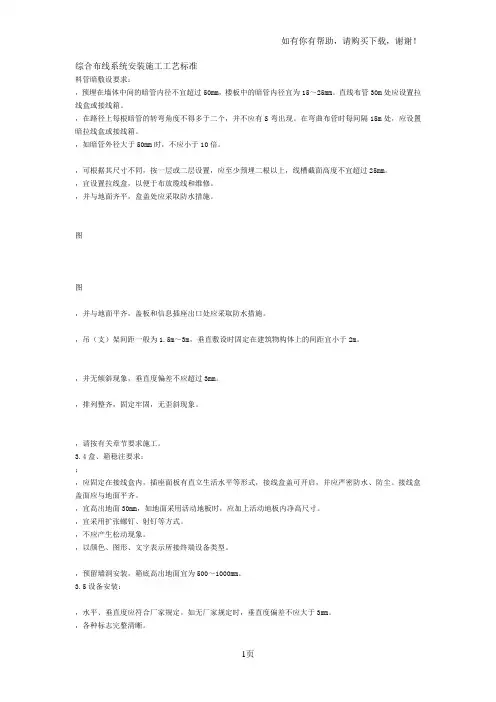

综合布线系统安装施工工艺标准料管暗敷设要求：，预埋在墙体中间的暗管内径不宜超过50mm，楼板中的暗管内径宜为15～25mm。
直线布管30m处应设置拉线盒或接线箱。
，在路径上每根暗管的转弯角度不得多于二个，并不应有S弯出现。
在弯曲布管时每间隔15m处，应设置暗拉线盒或接线箱。
，如暗管外径大于50mm时，不应小于10倍。
，可根据其尺寸不同，按一层或二层设置，应至少预埋二根以上，线槽截面高度不宜超过25mm。
，宜设置拉线盒，以便于布放缆线和维修。
，并与地面齐平，盒盖处应采取防水措施。
图图，并与地面平齐，盖板和信息插座出口处应采取防水措施。
，吊（支）架间距一般为1.5m～3m，垂直敷设时固定在建筑物构体上的间距宜小于2m。
，并无倾斜现象，垂直度偏差不应超过3mm。
，排列整齐，固定牢固，无歪斜现象。
，请按有关章节要求施工。
3.4盒、箱稳注要求：；，应固定在接线盒内，插座面板有直立生活水平等形式，接线盒盖可开启，并应严密防水、防尘。
接线盒盖面应与地面平齐。
，宜高出地面30mm，如地面采用活动地板时，应加上活动地板内净高尺寸。
，宜采用扩张螺钉、射钉等方式。
，不应产生松动现象。
，以颜色、图形、文字表示所接终端设备类型。
，预留墙洞安装，箱底高出地面宜为500～1000mm。
3.5设备安装：，水平、垂直度应符合厂家规定。
如无厂家规定时，垂直度偏差不应大于3mm。
，各种标志完整清晰。
，以便于安装和施工。
，底座水平误差每平方米不应大于2mm。
，安装就位、标志齐全。
，面板应保持在一个水平面上。
安装机架，配线设备及金属钢管、槽道、接地体，保护接地导线截面、颜色应符合设计要求，并保持良好的电气连接，压接处牢固可靠。
3.6缆线敷设：，打圈等现象，不应受到外力的挤压和损伤。
，以表明起始和终端位置，标签书写应清晰，端正和正确。
，设备间对绞电缆预留长度，一般为3～6m；工作区为0.3～0.6m；光缆在设备端预留长度一般为5～10m；有特殊要求的应按设计要求预留长度。
综合布线系统施工工艺
综合布线系统施工工艺系统安装①安装流程图:布线系统安装流程内容详见图:②线缆敷设在该阶段工程实施，专业公司需按照专业施工规范要求，但不仅限以下内容进行：★垂直线槽中，每隔1m-2m在线槽上捆扎一下。
★每一根线缆两端统一编号，编号标签统一打印。
★线缆在终端出口处拉出不小于30cm的接线余量，盘好放在预埋盒内。
防止其它工序施工时损坏线缆。
★布线时遇到阻力较大时不用力过猛，防止线缆芯线拉断。
★布线缆时从配线柜至终端出口，线缆中间任何地方不得剪断和接续。
③信息插座安装按以下安装要求但不仅限于如下内容进行施工：★安装在墙体上，需结合装修要求，确定安装位置，如地面采用活动地板时，应加上活动地内净高尺寸。
★信息插座底座的固定方法采用扩张螺钉方式。
★固定螺丝需拧紧，不产生松动现象。
★按照设备厂商的安装指导书进行设备的接线、安装。
④设备安装控制点系统设备安装控制点内容详见表：按其控制点要求内容但不仅限于其内容组织。
设备安装控制点⑤缆线的端接专业公司需按以下要求但不仅限于如下内容进行施工：★缆线在终端前必须检查标签颜色和数字含义，并按顺序终端。
★缆线中间不得产生接头现象。
★缆线终端应符合设计和厂家安装手册要求。
★剥除护套均不得刮伤绝缘层，应使用专用工具剥除。
⑥系统接地在安装的机架、配线设备及金属钢管、桥架与接地体间保持良好的连接，压接牢固。
系统测试关键控制点专业公司需按以下要求但不仅限于如下内容进行组织。
①光纤测试★测试前对光纤连接器查头、插头进行洁净处理，测试仪设置衰减量阈值。
★测试仪在850nm和1300nm波长下进行A—B方向衰减测试。
★换向重复操作，进行B-A方向衰减测试。
②电缆测试对于布线电缆,逐条进行连通性和指标测试, 专业公司需采用国家认证产品厂家认可的测试仪进行线路性能测试。
从而确认水平电缆、分配线架、设备连接电缆、信息模块和终端连线等部分的信息传输性能和指标，保证整个布线系统有良好的性能，为今后的高速信息传输打下基础,在此阶段过程中作好有关资料。
综合布线施工工艺方法
综合布线施工工艺方法综合布线施工工艺方法总览：综合布线施工工艺方法是一种在建筑物内部安装和管理电缆、光缆和其他通信设备的方法。
它涉及到在建筑物内部进行布线和连接以提供高效的通信和网络服务。
本文将深入探讨综合布线施工的关键步骤、工艺流程、材料要求以及一些最佳实践等方面，以帮助读者更好地理解和应用这一技术。
第一段：综合布线施工工艺方法的关键步骤综合布线施工工艺方法的实施需要经历一系列的关键步骤。
需要进行布线规划和设计。
在这一阶段，施工团队需要评估建筑物的布线需求，包括电力、通信和网络等方面，并制定详细的布线方案。
接下来是材料采购和准备阶段，施工团队需要根据设计要求采购所需的电缆、光缆、连接器以及其他相关设备和工具。
施工团队将进入预布线和安装阶段，他们会根据设计方案的要求在建筑物内进行电缆和光缆的布线、连接器的安装等工作。
需要进行布线的测试和调试，以确保整个布线系统的正常运行。
这一过程需要使用专业的测试设备进行电缆的测量、连接器的测试以及整个系统的性能检测等。
第二段：综合布线施工工艺方法的工艺流程综合布线施工工艺方法的工艺流程一般包括以下几个环节。
首先是预布线，施工团队需要确定建筑物内的布线路径和连接点，并进行预布线以便后续的电缆和光缆的安装。
接下来是电缆和光缆的敷设和连接，施工人员需要根据设计方案将电缆和光缆敷设在预布线的路径上，并进行连接，以建立起整个布线系统的连通性。
然后是连接器的安装，施工团队需要将连接器安装在电缆和光缆的末端，以便网络设备的连接和管理。
最后是系统的测试和调试，施工人员需要使用测试设备对整个布线系统进行测试，以确保其性能和可靠性。
第三段：综合布线施工工艺方法的材料要求和最佳实践在进行综合布线施工工艺方法时，合适的材料选择和最佳实践是非常重要的。
首先是关于电缆和光缆的选择，应该根据建筑物内的通信需求和性能要求选择合适的电缆和光缆类型。
在电缆和光缆的敷设过程中要避免折弯、拉扯和损坏，以确保其传输性能。
综合布线施工工艺
综合布线施工工艺1. 什么是综合布线综合布线是指将建筑物中的电话、计算机网络和其他数据传输系统的布线组装起来，形成一个可以方便地增加、改建和维护各种通信设备的网状结构。
综合布线系统能够满足多种通信设备直接互连、同步操作和互启动的需要。
2. 综合布线施工工艺综合布线施工工艺包括三个部分：预先规划、施工和测试。
2.1 预先规划预先规划是综合布线施工的重要步骤。
它包括下面的主要内容：2.1.1 根据实际需求设计网络拓扑根据所需的实际情况来设计网络拓扑，包括将设备中的传输媒介（如电缆和光纤）在建筑物内进行端口连接的拓扑结构，从而实现可扩展性、高可用性和容错性。
2.1.2 选择传输媒介在综合布线施工中，选用何种传输媒介至关重要。
现在传输媒介有很多种，如UTP、STP、光纤等。
需要按照实际应用需求选择。
2.1.3 选择配线架综合布线明确规定了采用19寸尺寸配线架的方式，配线架的前置网络接口(NA) 与通信主干线或堆叠线路直接相连，由此可节省连接端口，快速连接机柜内的各种末梢设备。
2.2 施工综合布线施工是整个过程中最为关键的环节。
它包括下面的主要内容：2.2.1 预留穿线孔在建筑物修建前，施工人员通过深入了解，确定传输媒介经过的位置，确定所需的传输媒介数量和长度，以便钻孔以供穿线。
2.2.2 安装电缆和光纤有了穿线孔，施工人员可顺利安装传输媒介，其中槽式电缆成为目前最常用的集线器连通计算机的网络线缆。
在安装电缆时需要注意引入安全，需要加装保护盒以防火灾等事故。
2.2.3 安装插座和配线架每一个站点的末端都配备有插座，根据需要用配线架分开组织好。
2.2.4 按照标准化方法完成连接一旦安装了电缆和光纤，还需要对所有传输媒介进行连接。
这样一来，传输媒介才能连接起来，在网络中也才能得以通信。
在对传输媒介进行连接时，需要坚持标准化方法，确保连接紧密牢固。
2.3 测试测试是综合布线施工的最后一步。
它的任务是确保整个网络运行正常，包括：2.3.1 全面测试从根据需求设计网络拓扑耸立起来资料质量否定到几乎所有实现的传输媒介的质量控制都迫在眉睫。
弱电综合布线工程施工工艺
弱电综合布线工程施工工艺一、施工准备1．技术准备（1）详读图纸，对弱电管线及终端结合现场进行放线定位。
（2）弱电施工在墙面抹灰与天花吊顶封板前进行。
（3）施工前主要材料应经监理、建设单位验收并封样。
（4）施工前先做样板，经设计、监理、建设单位及有关质量部门验收后，再大面积施工。
2．材料准备（1）主要材料与选用要求1）传输部分：对绞电缆、光缆、光纤连接头、光纤耦合器等。
2）机房部分：交接箱、机柜、各类配线架、配线模块、跳线等。
3）终端部分：信息插座、米纤插座、8位模块式通用插座、多用户信息插座。
4）上述设备材料的规格、型号、数量应符合设计及合同要求，并附有出厂质量检验合格证、性能检验报告及"CCC"认证标识等。
电缆所附标志、标签内容应齐全、清晰。
5）镀锌材料：镀锌钢管、镀锌线槽、金属膨胀螺栓、金属软管、接地螺栓。
6）其他材料：接线盒、地面插座、塑料线槽及其附件。
塑料线槽其敷设场所的环境温度不得低于-15℃，其阻燃性能氧指数不应低于27％。
（2）材料报样与估算1）进场时间提前五天，施工班组必须熟读图纸，按设计要求把各班组要用的物料提供样品送验，合格后由甲方封样保存，用于材料进场验收标准。
2）报样检验合格后，各施工班组进入现场按照设计图纸要求与现场情况，对班组所需物料用量进行估算。
要求物料用量估算准确度必须达到95%以上。
估量允许比实际用量超出值为3%，超出部分物料费用由施工班组承担。
（3）材料进场与验收1）使用线缆的规格符合设计要求，并应有产品合格证和检测报告。
进场后交与甲方封存。
2）材料进场后要向甲方申请验收，甲方以之前送样为标准进行验收，合格后乙方按每层的物料统计计划分配到楼层，码放在甲方指定位置，做好相应的物料保护措施。
3）如物料保护不当发生损坏丢失，不在向甲方申购物料计划之内。
4）各施工班组物料必须提前两天进场。
二、施工工艺（一）工艺流程管路敷设→线缆敷设→设备安装→线缆端接→系统调试→检查验收。
综合布线系统施工工艺流程DOC
综合布线系统施工工艺流程综合布线系统是信息技术中一个非常重要的组成部分。
它是企业通信的关键部分和数据中心中必备的基础结构。
综合布线系统涉及到多种传输介质，例如语音、数据和视频，因此在施工方面需要谨慎处理。
本文将介绍综合布线系统施工的步骤和一些注意事项。
施工前准备在开工之前，需要了解综合布线系统的设计要求。
可以预先熟悉设计规格表或与设计师沟通，这有助于工作顺利进行。
在施工前，还需要对工作场所进行评估，确认施工条件是否符合安全、环保的标准，如有不符合要求的地方需提前进行改进。
另外，施工前需要准备好施工工具和材料，以免影响工作进度。
布线路径规划在开始布线之前，需要通过以下步骤进行布线路径规划：1.了解建筑结构和空间要求。
通过检查建筑结构图、平面图和高程图，了解建筑物的结构和周边环境，以便为之后的布线做好准备。
2.评估设备需求。
确定网络连接所需的设备，包括数据中心传输设备、终端设备和连接器。
3.定位安装点。
确认布线设备将要安装的位置，并确定每个设备所需的布线数据量以及安装点之间的距离。
完成以上步骤后，就可以开始继续进行按照布线路径规划安装流程。
按照规划进行电缆敷设在布线路径规划确定后，应该检查支架、桥架和塑料管道等敷设物，以确保它们都能够承受所敷设的电缆。
在敷设电缆之前，应该将线缆剥掉外皮，并预留足够的电缆长度，以便安装连接器时处理电缆末端。
在进行电缆敷设时，需要保证电缆尽量不弯曲，这样可以防止信号损失并更容易安装连接器。
另外，电缆敷设还应该尽量与其他线路保持距离，以避免电磁干扰。
连接器安装在电缆敷设完成后，应该进行连接器的安装。
连接器是综合布线系统中的关键组件，可以将信号传输到下一个设备接口。
一般来说，在选择连接器时应遵循以下标准：1.连接器类型应与电缆匹配。
2.连接器应满足相关技术标准。
3.连接器需要满足环保要求。
4.连接器应该能够正确连接电缆。
为确保连接器的正确安装，可以通过以下步骤进行检验：1.确定连接器的类型。
综合布线施工工艺设计
综合布线系统安装施工工艺标准依照标准：《建筑工程施工质量查收一致标准》GB50300-2001《建筑电气工程施工质量查收规范》GB50303-2002《建筑与建筑群综合布线系统工程查收规范》GB/T50312-20001、范围本工艺标准合用于建筑物内楼宇自动化控制用综合布线系统安装工程。
2、施工准备2.1 资料要求：2.1.1 对绞电缆和光缆型号规格、程式、形式应切合设计的规定和购销合同的规定。
电缆所附标记、标签内容应齐备、清楚。
电缆外护套须完好无损，电缆应附有出厂质量查验合格证，并应附有本批量电缆的性能查验报告（注：电缆标志内容：在电缆的护套上约以1m 的间隔注明生产厂厂名或代号及电缆型号规格，必需时还注明秤年份。
标签内容：电缆型号规格，生产厂厂名或专用标记，制造年份、电缆长度）。
2.1.2 钢管（或电线管）型号规格，应切合设计要求，壁厚均匀，焊缝均匀，无劈裂，砂眼，棱刺和凹扁现象。
除镀锌管外其余管材需早先除锈刷防腐漆（现浇混凝土内敷钢管，可不刷防腐漆，但应除锈）。
镀锌管或刷过防腐漆的钢管外表完好无剥落现象，并有产品合格证。
2.1.3 管道采纳水泥管块时，应切合邮电部《通讯管道工程施工及查收技术规范》（YDJ39 —90 ）中有关规定。
2.1.4 金属线槽及其附件：应采纳经过镀锌办理的定型产品。
其型号规格应切合设计要求。
线槽内外应圆滑平坦，无孔不入棱刺，不该有歪曲、翘边等变形现象，并应有产品合格证。
2.1.5 各样镀锌铁件表面办理和镀层应均匀完好，表面光洁，无零落、气泡等缺点。
2.1.6 接插件：各种跳线、接线排、信息插座、光纤插座等型号规格，数目应切合设计要求，其发射、接收标记显然，并应有产品合格证。
2.1.7 配线设备，电缆交接设备的型号规格应切合设计要求，光电缆交接设备的编排及标记名称应与设计符合。
各种标记名称一致，标记地点正确、清楚。
并应有产品合格证及有关技术文件资料。
2.1.8 电缆桥架、金属桥架的型号规格、数目应切合设计要求，金属桥架镀锌层不该有零落破坏现象，桥架应平坦、圆滑、无棱刺，无歪曲、翘边、铁损变形现象，并应有产品合格证。
综合布线系统现场施工工艺
综合布线系统施工工艺一般来说大楼综合布线系统工程由主干布线子系统和水平布线子系统、配线间及工作区设备安装等4部分组成。
1、主干线子系统的电缆施工建筑物主干线子系统的电缆施工范围，主要是从设备间到建筑物各个楼层配线架之间的主干路由上所有缆线的施工。
它的施工环境全部在室内，且在建筑中已有电缆竖井或专用房间等客观条件。
因此，现场环境的施工条件较室外要好。
c) 为了减少缆线承受的拉力和避免在牵引过程中产生扭绞现象，在布放缆线前，应制作操作方便、结构简单的合格牵引端头和连接装置，把它装在缆线的牵引端。
由于建筑物主干布线子系统的主干缆线一般长度为几十米，应以人工牵引方法为主。
为了保证缆线本身不受损伤，在缆线敷设时，布放缆线的牵引力不宜过大，应小于缆线允许张力的80%，在牵引过程中为防止缆线被拖、蹭、刮、磨等损伤，应均匀设置吊挂或支承的支持物间距不应大于1.5m,或根据实际情况来定。
d) 在缆线布放过程中，缆线不应产生扭绞或打圈等有可能影响缆线本身质量的现象。
缆线布放后，应平直处于安全稳定的状态，不应有可能受到外界的挤压或遭受损伤而产生障碍隐患。
e) 在建筑物主干布线子系统的缆线敷设时，需要相应的支承固定件和保护措施，这就是支撑保护方式。
它对主干缆线的安全运行起着保证作用，它是极为重要的环节。
为此，在建筑内的电缆竖井和上升房中设有暗敷管路、槽道（包括中放置一个塑料保护槽，以便保护。
c) 在向下垂放电缆的过程中，要求敷设的速度适中，不宜过快，使电缆从电缆盘中慢速放下垂直进入洞孔。
各个楼层的施工人员都应将经过本楼层的电缆徐徐引导到下一个楼层的洞孔，直到电缆逐层布放到要求的楼层为止。
并要在统一指挥下宣布敷设完毕后各个楼层的施工人员才将电缆绑扎固定。
d) 如果各个楼层不是预留直径较小的洞孔，而是大的洞孔或通槽，这时不需使用保护装置，应采用滑车轮的装置，将它安装在建筑的顶层，用绳索固定在洞孔或槽口中央，然后电缆通过滑车轮向下垂放。
综合布线系统安装施工工艺
综合布线系统安装施工工艺1、综合布线系统安装操作工艺1)综合布线系统安装工艺流程2)器材检验：(1)施工前应对所用器材进行外观检验，检查其型号现格、数量、标志、标签、产品合格证、产品技术文件资料，有关器材的电气性能、机械性能、使用功能及有关特殊要求，应符合设计规定。
(2)电缆电气性能抽样测试，应符合产品出厂检验要求及相关规范规定。
(3)光纤特性测试应符合产品出厂检验要求及相关规范规定。
注：有关器材检验具体要求，请参见《建筑与建筑群综合布线系统工程施工及验收规范》相关部分。
2、设备安装1) 机架安装要求：(1)机架安装完毕后，水平、垂直度应符合厂家规定。
如无厂家规定时，垂直度偏差不应大于3mm。
(2)机架上的各种零件不得脱落或碰坏。
漆面如有脱落应予以补漆，各种标志完整清晰。
(3)机架的安装应牢固、应按设计图的防震要求进行加固。
(4)安装机架面板、架前应留有15m空间、机架背面离墙距离应大于08m，以便于散热和气流交换。
(5)壁挂式机框底距地面为800mm。
2)配线设备机架安装要求：(1)采用下走线方式、架底位置应与电缆上线孔相对应。
(2)各直列垂直倾斜误差不应大于3mm，底座水平误差每平方米不应大于2mm。
(3)接线端子各种标志应齐全。
3)各类接线模块安装要求：(1)模块设备应完整无损，安装就位、标志齐全。
(2)安装螺丝应拧牢固，面板应保持在一个水平面上。
4)接地要求：安装机架，配线设备及金属钢管、槽道、接地体，保护接地导线截面、颜色应符合设计要求，并保持良好的电气连接，压接处牢固可靠。
3、缆线敷设1)缆线敷设一般应符合下列要求：(1)缆线布放前应核对型号规格、程式、路由及位置与设计规定相符。
(2)缆线的布放应平直、不得产生扭绞，打圈等现象，不应受到外力的挤压和损伤。
(3)缆线在布放前两端应贴有标签，以表明起始和终端位置，标签书写应清晰，端正和正确。
(4)电源线、信号电缆、对绞电缆、光缆及建筑物内其他弱电系统的缆线应分离布放。
综合布线施工工艺(规范标准)
综合布线系统安装施工工艺标准料管暗敷设要求：3.3.1.1暗敷管宜采用金属管或阻燃型硬质（PVC）塑料管，预埋在墙体中间的暗管内径不宜超过50mm，楼板中的暗管内径宜为15～25mm。
直线布管30m处应设置拉线盒或接线箱。
3.3.1.2暗配管制转弯角度应大于90°，在路径上每根暗管的转弯角度不得多于二个，并不应有S弯出现。
在弯曲布管时每间隔15m处，应设置暗拉线盒或接线箱。
3.3.1.3暗配管转弯的弯曲半径不应小于该管外径的6倍，如暗管外径大于50mm时，不应小于10倍。
3.3.2金属线槽地面暗敷设要求：3.3.2.1在建筑物中预埋线槽，可根据其尺寸不同，按一层或二层设置，应至少预埋二根以上，线槽截面高度不宜超过25mm。
3.3.2.2线槽直埋长度超过6m或在线槽路由交叉、转弯时，宜设置拉线盒，以便于布放缆线和维修。
3.3.2.3拉线盒应能开启，并与地面齐平，盒盖处应采取防水措施。
3.3.2.4线槽宜采用金属管引入分线盒内。
预埋金属线槽见图3.3.2.4所示。
有关地面金属线槽安装施工工艺请按有关章节要求施工。
图3.3.2.4预埋金属线槽示意图3.3.3格形楼板下暗敷设格形线槽和沟槽要求：3.3.3.1格形线槽与沟槽构成请见图3.3.3.1所示。
图3.3.3.1格形线槽与沟槽构成示意图3.3.3.2沟槽和格形线槽必须沟通。
3.3.3.3沟槽盖板可开启，并与地面平齐，盖板和信息插座出口处应采取防水措施。
3.3.3.4桥架敷设要求：3.3.4.1桥架水平敷设时，吊（支）架间距一般为1.5m～3m，垂直敷设时固定在建筑物构体上的间距宜小于2m。
3.3.4.2桥架及槽道水平度每米偏差不应超过50mm。
3.3.4.3桥架及槽道水平度过每米偏差不应超过2mm。
3.3.4.4垂直桥架及槽道应与地面保持垂直，并无倾斜现象，垂直度偏差不应超过3mm。
3.3.4.5两槽道拼接处水平度偏差不应超过2mm。
3.3.4.6吊（支）架安装应保持垂直平整，排列整齐，固定牢固，无歪斜现象。
综合布线施工工艺
综合布线施工工艺一穿线穿线是综合布线施工中关键的施工阶段，穿线质量的好坏直接影响综合布线的施工质量，而且穿线作为隐蔽工程，一旦出现问题，修复的难度非常大，可能会破坏装修等，因此综合布线系统的穿线环节必须非常重视，尤其是六类线的施工，具体在施工中应注意以下问题：线缆的布放应平直，不得产生扭绞、打圈等现象，不应受到外力的压挤和损伤，特别是光缆；转弯处的半径一定要大于线缆的十倍半径（4对双绞线要大于10cm）；如果光缆和双绞线在同一线槽内，光缆不要放在线槽的最下面，避免挤压光缆。
垂直线槽中，要求每隔60cm在线槽上扎一下。
机房（如：MDF、IDF等等）内的水平缆线、主干缆线应全程（机房缆线入口点至各配线架模块端接点）保持平整，每根缆线之间不应交叉。
缆线在弯角处应保持顺势转弯，不可散乱。
每一根线缆两端（配线柜端和终端出口端）都要有相同的、牢固的、字迹清楚的、统一的编号（编号标签统一打印，避免字迹不清楚和手写难以辨认的问题）。
线缆在终端出口处要拉出不小于60cm的接线余量，盘好放在预埋盒内。
防止其它工序施工时损坏线缆。
配线柜处，线缆接线余量将根据每层楼面情况按技术督导意见留足。
（一般情况，线缆进配线柜后留6米）。
布线时遇到阻力较大时拉不动，注意不要用力过猛，防止线缆芯线拉断。
应先找出故障原因，并予以排除。
布线缆时从配线柜至终端出口，线缆中间任何地方均不得剪断和接续，中间不能有断点，必须一根线敷设到位。
在线槽内的线缆应捆扎整齐，水平六类双绞线应吊牌，标注该捆双绞线的使用区域或房间；对于光缆和大对数双绞线，每隔10米左右要贴一个标签，标注光缆和大对数双绞线的走向和编号。
如下图线槽内线缆安装图线缆敷设完毕后要检查：布线正确无错误、错位和遗漏；布线整齐，线槽（明线槽）盖板皆安装好。
缆线（光缆）上的标签采用线缆专用的具有覆盖膜标签，线缆专用标签满足TIA/EIA-606A标准中规定粘性标签清晰度、磨损性和附着力的要求。
综合布线工程施工方案(3篇)
第1篇一、项目概述1. 项目背景随着信息技术的飞速发展，综合布线系统在现代建筑中扮演着至关重要的角色。
本项目旨在为某建筑提供高效、稳定、可靠的综合布线系统，以满足其通信、数据传输、监控等多功能需求。
2. 项目目标（1）实现建筑物内通信线路的统一规划和设计；（2）满足各类通信设备的接入需求；（3）确保系统稳定运行，降低维护成本。
3. 项目范围本项目涵盖建筑物内所有通信线路的敷设、连接、测试及验收工作。
二、施工准备1. 施工人员组织一支具备丰富经验的专业施工队伍，包括项目经理、技术员、施工员等。
2. 施工材料（1）缆线：包括UTP对绞电缆、光缆等；（2）连接器、插座、适配器等；（3）桥架、线槽、线管等；（4）测试仪器等。
3. 施工设备（1）敷设工具：电缆卷筒、牵引机、剪刀等；（2）连接工具：剥线钳、压线钳、打线钳等；（3）测试设备：网络测试仪、光纤测试仪等。
三、施工流程1. 工程测量（1）对建筑物进行测量，确定布线位置；（2）绘制施工图，标注线路走向、设备位置等。
2. 线路敷设（1）根据施工图，敷设缆线，确保缆线平直、无扭曲；（2）在敷设过程中，注意缆线与其他线路的隔离，保持最小净距离；（3）在缆线两端贴上标签，注明起始和终端位置。
3. 线路连接（1）按照设计要求，连接缆线与设备；（2）确保连接牢固、可靠；（3）测试连接质量，确保无误。
4. 系统测试（1）使用测试仪器对系统进行测试，包括线路通断、传输速率、信号质量等；（2）根据测试结果，对系统进行调整和优化。
5. 工程验收（1）组织验收小组，对施工质量进行验收；（2）验收合格后，进行系统交付使用。
四、施工要求1. 施工人员应严格按照施工图纸和规范要求进行施工；2. 施工过程中，注意安全防护，防止发生安全事故；3. 施工材料应选用合格产品，确保工程质量；4. 施工过程中，及时进行质量检查和验收，发现问题及时整改。
五、总结本综合布线工程施工方案旨在为用户提供一个高效、稳定、可靠的综合布线系统。
综合布线施工工艺
综合布线施工工艺目录1施工前的环境检查 (3)2施工前的器材检验 (3)3型材、管材与铁件的检验要求 (3)4缆线的检验要求 (3)5接插件的检验要求 (4)6配线设备的使用应符合下列规定 (4)7设备安装 (5)8缆线的敷设 (6)9缆线的终端 (7)10工程电气测试 (8)11插座（语音及数据出线口）安装 (8)1施工前的环境检查●在安装工作开始以前应对交接间、设备间的建筑和环境条件进行检查；具备下列条件方可开工：●交接间、设备间、工作区土建工程已全部竣工。
房屋地面平整、光洁，门的高度和宽度应不妨碍设备和器材的搬运，门锁和钥匙齐全。
●房屋预留地槽、暗管、孔洞的位置、数量、尺寸均应符合设计要求。
●对设备间铺设活动地板应专门检查，地板板块铺设严密坚固，每平方米水平允许偏差不应大于2mm,地板支柱牢固，活动地板防静电措施的接地应符合设计和产品说明要求。
●交接间、设备间应提供可靠的施工电源和接地装置。
●交接间、设备间的面积，环境温、湿度均应符合设计要求和相关规定。
2施工前的器材检验●器材检验一般要求：A）施工前，施工单位应对工程所用缆线器材规格、程式、数量、质量进行检查，无出厂检验证明材料者或与设计不符不得在工程中使用。
B）经检验的器材应做好记录，对不合格的器件应单独存放，以备核查与处理。
3型材、管材与铁件的检验要求A）各种型材的材质、规格、型号应符合设计文件的规定，表面应光滑、平整、不得变形、断裂。
B）管材采用钢管时，其管身应光滑无伤痕，管孔无变形，孔径、壁厚应符合设计要求。
C）各种铁件的材质、规格均应符合质量标准，不得有歪斜、扭曲、飞刺、断裂或破损。
D）铁件的表面处理和镀层应均匀完整、表面光洁、无脱落、气泡等缺陷。
4缆线的检验要求A）工程使用的对绞电缆和光缆规格、程式、形式应符合设计的规定和合同要求。
B）电缆所附标志、标签内容应齐全、清晰。
C）电缆外护套须完整无损，电缆应附有出厂质量检验合格证。
综合布线施工工艺
一、施工前的检查1、在安装工程之前，必须对设备间的建筑和环境条件进行检查，具备下列条件方可开工：（1）设备间的土建工程已全部竣工,室内墙壁已充分干燥。
设备间门的高度和宽度应不妨碍设备的搬运,房门锁和钥匙齐全。
（2）设备间地面应平整光洁,预留暗管、地槽和孔洞的数量、位置、尺寸均应符合工艺设计要求。
（3）电源已经接入设备间，应满足施工需要。
（4）设备间的通风管道应清扫干净，空气调节设备应安装完毕，性能良好。
（5）在铺设活动地板的设备间内，应对活动地板进行专门检查，地板板块铺设严密坚固，符合安装要求,每平米水平误差应不大于2mm，地板应接地良好，接地电阻和防静电措施应符合要求。
2、交接间环境要求（1）根据设计规范和工程的要求，对建筑物的垂直通道的楼层及交接间应做好安排，并应检查其建筑和环境条件是否具备。
（2）应留好交接间垂直通道电缆孔孔洞，并应检查水平通道管道或电缆桥架和环境条件是否具备。
二、双绞线传输通道施工1、金属管的敷设（1）金属管的要求金属管应符合设计文件的规定,表面不应有穿孔、裂缝和明显的凹凸不平，内壁应光滑，不允许有锈蚀。
在易受机械损伤的地方和在受力较大处直埋时，应采用足够强度的管材。
（2）金属管的切割套丝在配管时，根据实际需要长度，对管子进行切割。
管子的切割可使用钢锯、管子切割刀或电动切管机，严禁用气割。
管子和管子连接,管子和接线盒、配线箱的连接，都需要在管子端部进行套丝。
套丝时，先将管子在管钳上固定压紧，然后在套丝，套完后应立即清扫管口，将管口端面和内壁的毛刺锉光，使管口保持光滑。
（3）金属管的弯曲在敷设时，应尽量减少弯头，每根管的弯头不应超过3个，直角弯头不应超过2个，并不应有S弯出现。
金属管的弯曲一般都用弯管进行。
先将管子需要弯曲部位的前段放在弯管器内，焊缝放在弯曲方向背面或侧面，以防管子弯扁,然后用脚踩住管子，手板弯管器,便可得到所需要的弯度。
暗管管口应光滑，并加有绝缘套管，管口伸出部位应为25-30mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
