Buck电路电感计算表
buck计算公式
电感峰值电流Ipk
1.65486111A
伏秒数Et
buck设计 最大输出功率Po： 效率η 输入功率Pin 最大输入电压Vin： 输出电压Vo 输出电流Io 开关频率F T 电感在开关开启电压VON 电感在开关关闭电压VOFF 最小占空比D 电感的平均电流IL 电流纹波率r 电感量L 峰峰电流IPP＝Δ I 纹波电流I导说明(所有计算在连续模式下，断 IL不同,更接 公式推导说明 续模式的计算不同） 近实际
Δ I＝V×Δ T/L 0.23925A =VON×tON/L＝VOFF×tOFF/L 0.119625A IPK＝IDC＋IAC＝（1＋r/2）×IDC ＝（1＋r/2）×IL 1.119625A ＝（1＋r/2）×Io/（1－D） =（1＋r/2）×Io*Vo/VIN 2.3925uS Et＝Von*Ton＝Voff*Toff＝VonD/f＝Voff （1-D）/f
备注
3.3W 90.00% 3.66666667W 12V 最大值时最恶劣 3.3V 1A 1000000Hz 1000KHz 1uS 8.7V VON＝VIN－Vo－VSW≈VIN－Vo 3.3V VOFF＝Vo＋VD≈Vo D＝tON/（tON＋tOFF） 0.275 ＝VOFF/（VOFF ＋VON） 1A IDC＝IL＝Io 0.23925 10uH r＝Δ I/ IL ＝VON*D/Lf IL＝VOＦＦ*（1－D）/LfIL L＝VOＦＦ×（1－D）/rf IL＝VON×D/rfIL 1.11111111A 直流电流IDC＝IL＝Po/（η VinD） 0.97875 2.2uH 1.0875A 0.54375A 都是基于电感的公式 V=L*dI/dt V=L*Δ I/Δ t V*Δ t=L*Δ I Von*Ton=Voff*Toff 加入效率，实质是将输出电流 Io/η
Buck变换器的电感计算
4. Determine wire size
a). Chinese method
φ := 1.13⋅ I J
Where: φ---diameter of wire in mm J---current density (7~16 for typical application)
As := 2.79
AWG21
Ω := 12.77
Ω
1000ft
DCR := MLT⋅ N ⋅Ω
DCR = 5.43
mΩ
2.54⋅12
Pcu := Io2⋅DCR
Pcu = 229.408
Because the inductor was designed in continued mode, the AC resisitance can be ignored.
c) Temperature ∆τ := 0.833 Pt As Where: Pt is the total loss in mW As is the surface area in cm^2 Note: This method just for reference, the best way is to build a sample to test.
1). Verify if the core saturation ∆B := ∆I⋅ L⋅10− 2 N⋅Ae
Where: ∆B is the flux swing in Tesla ∆I is the peak to peak current L is inductance in µH N is number of turns Ae is core cross area in cm^2
Buck电感计算
Buck converter design降压电路（也叫buck电路）是值输出电压小于输入电压，控制IC通过调整占空比来实现电压的转换，其表达式为Vout=Vin*D。
ST L7987是一款非同步开关管内置的IC。
现在根据IC的DATASHEET分析BUCK电感的设计。
1，典型电路图2，设计输入条件Vin22V:=Vin_min16V:=Vin_max28V:=Vout12V:=Iout3A:=Fsw500KHz:=Vfb0.8V:=Iss5106-A⋅:=3，计算感量IL Iout3A=:=ΔI0.1IL⋅0.3A=:=关于电感电流变化系数的选择，与很多因数有关。
系数越大，电感体积越小，但是纹波电流大，需要大容量的滤波电容器。
这里计算选择了0.1，仅供参考。
L_actual22μH:=4，开关管电流波形，续流二极管电流波形从两个器件的波形图可以看出BUCK电路的工作过程，开关管导通的时候，电感电流上升，电感储存能量，续流二极管处于关闭状态，无电流。
开关管关闭后，电感电流下降，电感释放能量，续流二极管处于导通状态，且电流减小。
5，电感设计电感在一个周期中有储存能量和释放能量的过程,磁芯磁路中需要高磁阻部分来担任这个作用。
常用的几种电感结构有：工字/棒形磁芯(开磁路）；气隙铁氧体；金属磁粉芯；气隙非晶磁芯a)选择铁氧体磁芯AP 法选择磁芯Aw=N*Irms/J/Ku Ae=L*Ipeak/N/Bm Ap=L*Ipeak*Irms/Ku/J/BmEQ18Ae 30102-⋅cm2:=Le 2.17cm :=Ve 668103-⋅cm 3:=ur 1800:=选择3*0.25mm 扁线可以满足要求计算磁芯气隙计算损耗ID 7.2mm :=ρ 2.33108-⨯Ωm⋅:=L_cu 3.14ID W +()⋅N_actual ⋅ 1.05⋅0.336m=:=P_cu Irms 2R_cu ⋅0.094W=:=Ptotal P_fe P_cu +0.094W =:=计算温升L_core 18mm :=W_core 9.7mm :=H_core 6.3mm:=As 2L_core W_core ⋅L_core H_core ⋅+W_core H_core ⋅+()⋅ 6.982104-⨯m 2=:=ΔT 2956.9820.7-⋅0.0940.85⋅10.144=:=b)选择金属磁粉芯Bm_powder 0.5T:=D_choose 1.0mm:=初选磁芯KS065125A -根据计算软件得到设计值如下：L031.75μH:=L_3A 24.76μH :=P_core 0.1W:=P_wire 0.16W :=金属磁粉芯的设计有软件可以帮助，相关计算公式供应商也可以提供，包括损耗计算公式，电感下降比例计算，温升等各种。
BUCK电路电感选择和计算
BUCK电路电感选择和计算电感参数当导线内通过交流电流时，在导线的内部及其周围产生交变磁通，导线的磁通量与产生此磁通的电流成正比。
当电感中通过直流电流时，其周围只呈现固定的磁力线，不随时间而变化；可是当在线圈中通过交流电流时，其周围将呈现出随时间而变化的磁力线。
根据法拉弟电磁感应定律来分析，电感则是电流通过线圈产生的磁通量储存在铁心中存储能量（Φ=LI），当通过线圈的电流愈大时磁通量也相对愈大，即代表储存的能量越大。
如图1 中，开关导通时间段，电感L内的电流逐渐增加，当导通结束后，进入截止时间段，这时候由于L内的电流达到最大值，电感中的电流不能突变，所以，继续有电流流过，当截止时间结束后，电感中的电流达到最小值，重新开始新的周期。
电感就是通过这种在周期中的导通时间，将能量储存在磁场内，并在断开时将所储存的能量提供给负载来工作。
图1.电感在DC-DC Buck 电路中的应用，工作在连续电流模式下。
电感两端的电压可以突变但电流不会突变。
由于电感中变化磁场会对周边产生电磁辐射，对周边敏感组件产生干扰，因此屏蔽是首先需要考虑的，屏蔽的电感最主要就对外辐射少，但是尺寸比较大，价格也贵。
非屏蔽的电感则可以做的很小，电流也可以做的很大，价格也便宜。
如果设计中问题辐射是关键因素，屏蔽电感还是首选。
当电流流过时，电感的温度会上升，交流纹波（AC ripple）会导致磁芯损耗，而直流电流会导致感应系数下降。
稳态状况下直流电流Irms 引起电感温度上升20-40 摄氏度，这也是电感功耗的主要参考。
另外，也有将Irms 归类成输出电流或开关模块的平均电流。
功耗有两部分组成，已是由Irms 部分计算的直流损耗P=I2R和AC纹波电流引起的磁芯损耗。
电感选择示例buck 转换电路为例说明滤波电感的设计方法。
这是常用的降压调节电路，以提供稳定和高效的输出电压。
在变换电路中，设有LC 滤波电路，滤波电感中的电流含有一个直流成分和一个周期性变化的脉动成分。

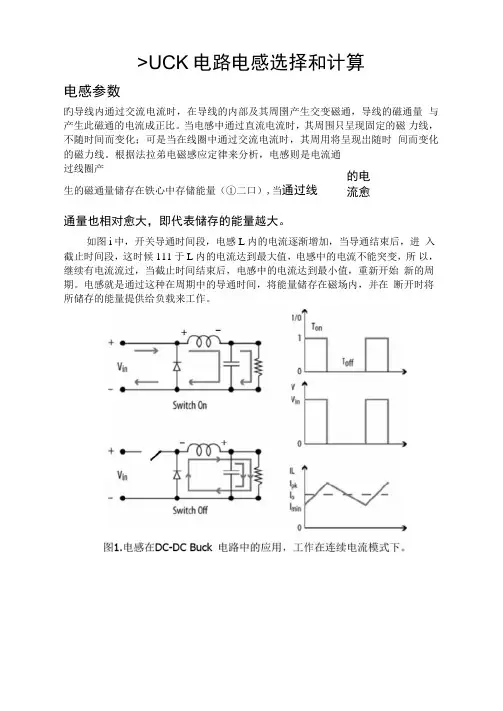

BUCK电路电感选择和计算08631
的电流愈>UCK 电路电感选择和计算电感参数旳导线内通过交流电流时，在导线的内部及其周圉产生交变磁通，导线的磁通量 与产生此磁通的电流成正比。
当电感中通过直流电流时，其周围只呈现固定的磁 力线，不随时间而变化；可是当在线圈中通过交流电流时，其周用将呈现岀随时 间而变化的磁力线。
根据法拉弟电磁感应定律来分析，电感则是电流通过线圈产生的磁通量储存在铁心中存储能量（①二口）,当通过线 通量也相对愈大，即代表储存的能量越大。
如图i 中，开关导通时间段，电感L 内的电流逐渐增加，当导通结束后，进 入截止时间段，这时候111于L 内的电流达到最大值，电感中的电流不能突变，所 以，继续有电流流过，当截止时间结束后，电感中的电流达到最小值，重新开始 新的周期。
电感就是通过这种在周期中的导通时间，将能量储存在磁场内，并在 断开时将所储存的能量提供给负载来工作。
电感两端的电压可以突变但电流不会突变。
由于电感中变化磁场会对周边产生电磁辐射，对周边敏感组件产生干扰，因此屏蔽是首先需要考虑的，屏蔽的电感最主要就对外辐射少，但是尺寸比较大，价格也贵。
非屏蔽的电感则可以做的很小，电流也可以做的很大，价格也便宜。
如果设计中问题辐射是关键因素，屏蔽电感还是首选。
当电流流过时，电感的温度会上升，交流纹波(AC ripple)会导致磁芯损耗，而直流电流会导致感应系数下降。
稳态状况下直流电流Irms引起电感温度上升20-40摄氏度，这也是电感功耗的主要参考。
另外，也有将Irms归类成输出电流或开关模块的平均电流。
功耗有两部分组成，已是山Irms部分计算的直流损耗P=I2R和AC纹波电流引起的磁芯损耗。
电感选择示例buck转换电路为例说明滤波电感的设讣方法。
这是常用的降压调节电路，以提供稳定和高效的输出电压。
在变换电路中，设有LC滤波电路，滤波电感中的电流含有一个直流成分和一个周期性变化的脉动成分。
电感L的作用是滤除斩波开关输出电流中的脉动成分，以减小纹波，也可以看成是续流用的，当开关断开的时候，电感、负载、续流二极管就组成了回路。
详细分析BUCK电源的参数计算
详细分析BUCK电源的参数计算
瞬态响应
小时候喜欢看赵忠祥的动物世界，有这样一幅紧张又刺激的画面一直留存在脑海里，草原上一群小鹿正在休憩着，一只豹子慢慢靠近，然后突然发力扑过去，受惊的小鹿立刻发足狂奔，反应速度快的可以逃脱，反应速度慢的就成为了豹子的大餐，这里我们先记着“反应速度”这个词。
我们在使用电脑时，当电脑处于休眠状态时按下任意一个唤醒键，电脑要能够瞬间Warm up起来，准备迎接主人的各种操作，这个过程越快越好，快到人们几乎没有感觉，这时候内部主要电源的电流会突然拉升，相应的输出电压会先Collapse然后重新建立平衡回到原点，看图1。
这里我们记住“环路带宽”这个词，环路带宽越大，电压回到原点的过程就越快。
图1 瞬态响应
那么这跟上面豹子和小鹿有什么关系呢？前面小鹿的“反应速度”和后面电脑的“环路带宽”是一个概念。
图2是一张二者的类比图，电源系统必须要能够从负载的突变中快速恢复正常，否则电脑就会象上面那只可怜的小鹿一样挂了。
你知道吗？此时电脑内部的电源可遭罪了，因为此时系统的功耗会猛一下窜到很高，低功耗（电流）的平衡被打破，需要重新调整到高功耗的平衡。
图2 电脑和小鹿的类比
当电脑唤醒或者睡眠的瞬间，板子上的DC-DC BUCK电源输出端的负载电流会发生突变，导致输出的电压产生短暂的晃动，在经过快速调整后恢复到正常电压，这种过程我们称之为电源的瞬态响应，在调整过程中需要满足三个方面的设计要求：
1. 电压调整–输出电压的晃动不能超出芯片的工作范围；
2. 环路带宽–输出电压恢复到正常电压的时间要尽量快；。
Buck开关电源变换器输出滤波电感计算
Buck变换器输出滤波电感计算案例：输入电压：15V；(为简单，假定输入电压不变化)输出电压：5V，电流：2A；工作频率：250kHz电感量：35μH，电流0到2A允许磁芯磁通变化部超过20%，即电感量变化不超过20%；绝对损耗：300mW自然冷却，温升ΔT：40℃根据以上要求可以得到D=5/15=0.33; 纹波电流峰峰值d I=U d t/L=(15-5)(33%×4μs)/35μH=0.377A（约为直流分量的20%）;电感绝对损耗为300mW，磁芯损耗和线圈损耗各占50%，所以最大损耗电阻为R=P/I2=150mW/22 =37.5mΩ。
电感变化量小于20%，这就意味着，临界连续时需要的电感是44μH(44μ×80%=35μH)。
1、磁芯选择方法：因为工作频率高，采用MPP材料的磁粉芯，因而必须有Magnetics公司的产品手册。
步骤如下：计算要求的电感存储的能量→查阅磁芯选择指南→获得磁芯型号和μ→查找磁芯尺寸→查得AL→根据要求的电感量试算所需匝数→计算磁场强度→查阅磁导率下降百分比→达到要求的电感增加还是减少匝数→改选磁芯→重复以上步骤，直到达到要求的电感量→计算导线尺寸→计算铜损耗→计算脉动磁通密度分量→计算磁芯损耗→计算总损耗→计算磁芯温升，保证在合理范围内2、初算：这里采用MPP磁粉芯设计我们的电感，首先查阅Magnetics公司的手册。
从手册中找到选择指南图5-7，这里是设计是开始点。
如果没有磁芯选择指南，也可以根据以前设计凭经验确定。
虽然第一次试选不是十分重要，但它可以减少你的工作量。
从电感所要存储的能量（是实际值的两倍）开始。
在2A时电感量35μH（0.035mH），两倍的能量为（2A）2×0.035＝0.14mJ。
在图5.6上由0.14mJ纵向画一直线，与300μ磁芯（磁芯初始磁导率为300)相交，交点向右找到纵坐标上的代号55035和55045磁芯之间，暂选择55045磁芯。
buckboost电路参数计算
buckboost电路参数计算
为了计算buck-boost电路的参数，我们需要以下几个参数：
1. 输入电压（Vin）：输入电压是电路的主要参数之一，表示电路供电的电压大小。
2. 输出电压（Vout）：输出电压是电路的另一个重要参数，表示电路输出的电压大小。
3. 电流（I）：电流是流经电路的电子数量，通常以安培（A）为单位。
4. 开关频率（f）：开关频率是指电路中开关元件（如MOSFET）切换的频率，通常以赫兹（Hz）为单位。
5. 工作周期（D）：工作周期是指切换管导通时间的百分比，可以通过开关频率和切换时间来计算。
根据这些参数，可以使用以下公式计算buck-boost电路的一些重要参数：
1. 电感（L）：电感是电路中存储能量的元件，可以通过以下公式计算：
L = (Vin - Vout) * (1 - D) / (2 * f * ΔI)
其中，ΔI是电感电流峰值和电流平均值之差。
2. 电容（C）：电容是电路中存储能量的元件，可以通过以下公式计算：
C = (Vin - Vout) * (1 - D) / (8 * f * ΔV)
其中，ΔV是电容电压峰值和电压平均值之差。
3. 开关元件（如MOSFET）的额定电流和电压：这些参数可以根据开关元件的数据手册或规格来确定，以确保开关元件在工作条件下能够承受相应的电流和电压。
请注意，以上公式仅适用于理想情况下的计算，实际应用中还需要考虑一些非理想因素，如电感和电容元件的内阻、开关元件的导通电阻、温度等。
因此，在实际应用中，需要根据具体情况进行参数的精确计算和调整。
Buck电路电感感量计算
Buck变换器别名叫降压变换器，串联开关稳压电源，作用是把输入高电压转换成人们需要的低压。
不要市电是AC220V，整流滤波后是310V的直流，大多电子产品是低压电路，一般是5V、12V、24V、36V、48V等，这些低压的电子设备不能直接应用输入AC整流后的直流电压，必须用一个转换器转换成所能应用的低电压。
当然能把高压转化成低压的转换器有很多种，Buck只是其中的一种，他的优点是效率高，体积小，不电感放电时间为Tm，其中：dt为导通时间Ton，最大占空比····················公式1最小占空比····················公式2在临界模式里开关管开通时间·············公式3开关管关断时间··············公式4又因为··············公式5根据占空比的公式输入电压变高的时候D变小，所以Ton变小，一个周期里面电感的平均值电流Io是不变的，假设电感峰值电流不变，那么电感流过电流与时间形成的三角形面积=Io×T，周期T是固定，Ton变小，如果峰值电流不变也就是△I也不会变，输出电压固定Tm也不变，T不变，这样就会导致Io变小，与前面要求的Io不变相违背，要想Io 不变，只有峰值电变大。
BUCK电路电感选择和计算
BUCK电路电感选择和计算如今，隨著傳輸資料流程的需要，電⼦產品的耗電量與⽇俱增，開關電源的頻率也越來越⾼，並且對整個電壓模組的速度和尺⼨要求也越來越嚴格。
電感已經成為所有電源拓撲結構的基本元件，在⼯業，⾃動化和DC-DC轉換器上廣泛使⽤。
特別是滿⾜從0到60A電流⼤⼩的範圍內對電感提出了更⾼的要求。
電感在電⼦三元件電感、電容與電阻之中，乃居於產品設計轉換的關鍵地位，電感類元件，必須經過⼀⼀的設計與測試才能決定。
考慮到⽬前電感器繁多的規格和種類，在下⼀代電⼦產品設計中為電源轉換電路選擇⼀個好的電感並不簡單，設計者必須在瞭解電感理論的基礎上，再根據結構，額定電流，磁芯材料，磁芯損耗，溫度和飽和電流綜合評價，選擇最佳電感參數。
另外值得慶倖的是，許多電感供應商都提供尺⼨和性能優秀的產品，甚⾄還可以修改產品參數以滿⾜⽤⼾需求的服務。
電感簡介電感、電阻和電容合稱為三⼤被動元件，其電器特性雖然各有不同，但卻都是3C產品中不可或缺的關鍵元件。
電感的主要功能為穩定電流與去除雜訊，另可搭配電阻與電容展現多種功能，故在機器、設備、消費性電⼦、電⼒配輸與抑制電磁輻射⽅⾯被廣泛運⽤。
對電感的需求亦因⽽與⽇俱增。
電感的上游主要是以鎳鋅與錳鋅鐵氧體磁芯兩⼤系列為主，因材料特性之不同，分別應⽤於資訊和通訊產品上。
鐵氧體磁芯（Ferrite Core）是以⾼溫燒成的⾦屬氧化物，主要作為⾼頻線圈及變壓器等產品之磁芯。
電感的發展趨勢主要是因應系統產品的發展⽽變化。
在電腦及其周邊資訊產品⽅⾯，由於對空間需求的迫切性不⾼，電感的發展以朝向產品體積⼩型化與發展排列式晶⽚電感為主。
在通訊產品⽅⾯，由於該類產品對空間需求迫切度⾼，因此電感器除了朝向⼩型化發展外，亦需進⼀步開發整合型元件以因應產品的需求；此外，為因應產品⾼頻化的發展，電感亦需提⾼其使⽤頻率，⽽朝向陶瓷等⾼頻材料及元件開發。
整體⽽⾔，未來電感器將朝向⼩型化、⾼頻化及整合化發展。
Buck电路定导通时间电感计算表
Vi=24V时电感型号PBO5022-331MT报价900元/K(含税）实际导通时间Ton_24(us)10输入电压Vi(V)24输入电压最大值Vimax(V)30输入电压最小值Vimin(V)18输出电压Vo(V)12.5输出电流Io(A)0.1电感值L(uH)330Isat电感量小于10%时电感饱和电流Isat 1.9电感温升电流Irms(A) （Irms下，器件温1厂家电感tolerance(%)20输出Io不变，输入电压下降时，电感电流由断续变成连续的零界电压Vf(V)19.130V输入时的峰值电流Ipk_30(A)0.5330V输入电压工作时的Toff_30(us)53.6430V输入电压工作时的频率f_30(KHz)15.7124V输入时的峰值电流Ipk_24(A)0.35断续模式Toff=Ipks*Ton*Vi/2/Io/Vo-Ton 24V输入电压工作时的Toff_24(us)9.20连续模式Toff=(Vimin-Vo)*Ton/Vo24V输入电压工作时的频率f_24(KHz)52.0818V输入时的峰值电流Ipk_18(A)0.1818V输入电压工作时的Toff_18(us) 4.4018V输入电压工作时的频率f_18(KHz)69.44封装：18.1*14.1*6.8(mm)Vi=310V时实际导通时间Ton_310(us)1输入电压Vi_310(V)310输入电压最大值Vimax_310(V)340输入电压最小值Vimin_310(V)280输出电压Vo(V)12输出电流Io(A)0.15电感值L(uH)330电感额定电流Imax(A) 1.9厂家电感tolerance(%)20输出Io变，输入电压下降时，电感电流由断续变成连续的零界电压Vf(V)78.5由Ipk*T/2=Io*T得到V340V输入时的峰值电流Ipk_340(A)0.99340V输入电压工作时的Toff_340(us)133.97340V输入电压工作时的频率f_340(KHz)7.41*Ton*Vi/2/Io/Vo-Ton310V输入时的峰值电流Ipk_310(A)0.90in-Vo)*Ton/Vo310V输入电压工作时的Toff_310(us)110.79310V输入电压工作时的频率f_310(KHz)8.95280V输入时的峰值电流Ipk_280(A)0.81280V输入电压工作时的Toff_280(us)89.79280V输入电压工作时的频率f_280(KHz)11.01T/2=Io*T得到Vi的最小值。
buck电路电容电感计算公式
buck电路电容电感计算公式
在BUCK电路中，电感的计算需要考虑输出电压的纹波和电流稳定性。
一种常用的电感计算公式为：
L=（Vin_max-Vo_min）Dmax/（fsΔIL）。
其中，L表示电感大小，Vin_max是输入电压的最大值，Vo_min是输出电压的最小值，Dmax是占空比最大值，fs是开关频率，ΔIL是电流涟漪大小。
另外，根据BUCK电路设计特性，电感L=（输出电压
÷switchingFrequency）×（全模值、pm）。
而电容的计算公式为：C=（Vin-Vout）÷
（switchingFrequency×inductorCurrent）。
此外，电感L还可以通过以下公式计算：L=线包的外径×线包的长度×线包的电导率÷2π；或者L=线包的外径×2π×M×电导率÷4π。
请注意，以上公式可能并不适用于所有情况，建议根据具体电路和参数选择合适的计算方法。
如果需要更深入的了解，建议咨询电子工程专家或查阅相关文献资料。
BUCK电路电感选择和计算
BUCK电路电感选择和计算电感器是一种常用的电子元件，常用于滤波、限流、磁偶合等电路应用中。
在设计和选择电感器时，需要考虑电感器的参数和计算。
本文将从电感器的原理、电感器的类型、电感器参数选择和电感器的计算等方面进行详细介绍。
一、电感器的原理电感器是一种通过电磁感应产生电流的元器件，它由线圈组成，当电流通过线圈时，将产生一个磁场，磁场的变化又会在线圈内产生电流。
电感器的原理可以用麦克斯韦方程来描述，即法拉第电磁感应定律和楞次定律。
二、电感器的类型根据电感器的结构，可以将电感器分为多种类型，包括气芯电感器、铁芯电感器和电感变压器等。
其中，气芯电感器常用于高频电路，而铁芯电感器则常用于低频电路。
三、电感器参数选择在选择电感器时，需要考虑以下几个重要参数。
1. 电感值（Inductance）：电感值是指电感器对电流变化的敏感程度，它的单位是亨利（H）。
通常，电感器的电感值越大，它对电流变化的敏感度就越高。
2. 额定电流（Rated Current）：额定电流是指电感器能够承受的最大电流，通常以安培（A）为单位。
在选择电感器时，需要根据电路中的最大电流来确定电感器的额定电流。
3. 直流电阻（DC Resistance）：直流电阻是指电感器在直流电流下的电阻值，它的单位是欧姆（Ω）。
直流电阻越小，电感器的效率越高。
4. 频率响应（Frequency Response）：电感器对不同频率的电流变化具有不同的响应特性，称为频率响应。
在选择电感器时，需要根据电路中的频率范围来确定电感器的频率响应。
5. 电感器尺寸（Size）：电感器的尺寸直接影响电路板的布局和空间利用率。
在选择电感器时，需要根据电路板的大小和布局来确定电感器的尺寸。
四、电感器的计算在电路设计中，有时需要根据已知的参数计算电感器的值。
以下是一些常见的电感器计算公式。
1.电感器的自感值计算公式：自感值可以通过线圈的自感系数和线圈的结构参数计算。
对于螺旋线圈，自感系数可以通过公式L=μ₀μᵣn²πr²/l来计算，其中L为自感值，μ₀为真空中的磁导率（4π×10^(-7)H/m），μᵣ为线圈的相对磁导率，n为线圈的匝数，r为线圈的半径，l为线圈的长度。
BOOST电感、BUKC电感、逆变电容、电感计算表
开通时间(Ton) 28.00 纹波电流 80 电感误差 10% 电感直流衰减系数 20% 最小理论电感量Lmmin 电感中心值(推荐) 189 248 uH uH
100 80 60 40
20 20 20 20 10 10
100.00 0.3 39 20% 10% 20%
us 10%~25% A 10~25% 10~35%
0.020 0.78
0.015~0.5
最小理论电容
56.45628257 uF
最个是网上找资料算出的大概值，在实际测试中，在满足谐波的情况下，这个电容尽量小，
310V 128A #VALUE!
380V 128A
BUS最高DC电压(Vin 电网最高电压(Vac)*1.414 开关频率(f) 输出AC电流(Io)
max)
最小理论电感量Lmmin 电感中开关周期(T) 540.0 V 输出电流纹波系数 10 KHz 纹波电流 130.0 A 电感误差 电感误差 电感直流衰减系数 388 uH 508 uH 逆变输出电容值计算 电容吸收无功比例 吸收无功电流
460V 128A
boost电感计算表 输出最高DC电压(Vo) 输入DC电压(Vinmin) 开关频率(f) 输出DC电流(Io) 750.0 540.0 10 160.0 V V KHz A 占空比D 开关周期(T) 纹波系数 0.28 100.00 0.5 us 10%~25% us A 10~25% 10~35%
