管道坡口的几种形式

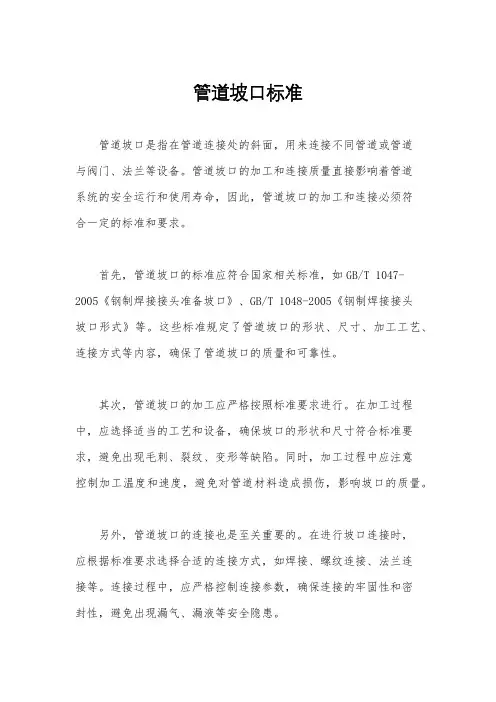

管道坡口标准
管道坡口标准管道坡口是指在管道连接处的斜面，用来连接不同管道或管道与阀门、法兰等设备。
管道坡口的加工和连接质量直接影响着管道系统的安全运行和使用寿命，因此，管道坡口的加工和连接必须符合一定的标准和要求。
首先，管道坡口的标准应符合国家相关标准，如GB/T 1047-2005《钢制焊接接头准备坡口》、GB/T 1048-2005《钢制焊接接头坡口形式》等。
这些标准规定了管道坡口的形状、尺寸、加工工艺、连接方式等内容，确保了管道坡口的质量和可靠性。
其次，管道坡口的加工应严格按照标准要求进行。
在加工过程中，应选择适当的工艺和设备，确保坡口的形状和尺寸符合标准要求，避免出现毛刺、裂纹、变形等缺陷。
同时，加工过程中应注意控制加工温度和速度，避免对管道材料造成损伤，影响坡口的质量。
另外，管道坡口的连接也是至关重要的。
在进行坡口连接时，应根据标准要求选择合适的连接方式，如焊接、螺纹连接、法兰连接等。
连接过程中，应严格控制连接参数，确保连接的牢固性和密封性，避免出现漏气、漏液等安全隐患。
此外，管道坡口的质量检验也是必不可少的环节。
在加工和连接完成后，应对管道坡口进行全面的检测和验收，确保坡口的质量符合标准要求。
检测手段可以采用目视检查、尺寸测量、无损检测等方法，全面排除缺陷，保证管道系统的安全运行。
总之，管道坡口的标准、加工和连接是管道系统中至关重要的环节，直接关系着管道系统的安全运行和使用寿命。
只有严格按照标准要求进行加工和连接，才能保证管道坡口的质量和可靠性，确保管道系统的安全运行。
希望大家能够重视管道坡口的标准和质量，共同维护管道系统的安全和稳定运行。
管道焊接坡口规范
施工安全措施
焊接前应检查管道坡口是否符合规范要求，确保无裂纹、夹渣等缺陷。 焊接时应采取措施防止飞溅和弧光伤人，如使用防护面罩、手套等。 焊接时应保持工作场所整洁，避免易燃易爆物品，并配备灭火器等消防器材。 焊接完成后应进行质量检查，确保无焊接缺陷，并进行必要的防腐处理。
施工质量控制
焊接前检查坡口角度、间隙和钝边是否符合要求 控制焊接电流和电压，保持稳定的焊接参数 焊接过程中注意焊缝的层间温度，避免过热 焊后进行外观检查和无损检测，确保质量合格
火焰加工法：使 用火焰对管道坡 口进行加热，利 用热胀冷缩的原 理进行加工。
激光加工法：利 用激光的高能量 对管道坡口进行 加工，具有精度 高、速度快的特 点。
等离子加工法： 利用等离子弧的 高温对管道坡口 进行切割和加工。
V型坡口
定义：V型坡口是 一种常见的管道 焊接坡口形式， 其形状类似于英 文字母“V”，具 有较大的坡口角 度。
施工记录与报告
记录施工过程：包 括焊接设备、材料、 工艺参数等
报告问题与处理：如 发现焊接缺陷、设备 故障等，应及时报告 并记录处理过程
验收报告：焊接完成 后，应提交验收报告， 包括焊接质量、外观 检测等内容
存档管理：施工记 录与报告应妥善保 存，以便后期查阅 和追溯
感谢您的观看
适用范围：适用于各种类型的管道系统，尤其适用于需要同时传输液体和气体的管道系统
注意事项：在选择和使用复合型坡口时，需要考虑管道系统的压力、温度、介质等参数，以及 管道的安装和维护要求
手工加工坡口
定义：使用手工工 具对管道进行坡口 加工的方法
适用范围：适用于 小批量、小直径管 道的坡口制备
加工工具：砂轮机 、角磨机、坡口机 等
管道焊接坡口规范
管道连接形式
BE BeveledEnd坡口（焊接用）
NPT AmericanNationalTaper美国锥管螺纹
SW SocketWeld承插焊
RF RaisedFace凸面
SO带颈平焊法兰
THD Threaded螺纹的
LJ LapJoint搭接
THD是对所有螺纹（包括美标和欧洲标准）的统称，NPT是美标螺纹的缩写，R或者Rc是欧洲标准螺纹的缩写
法兰：SW/RF插焊/RF法兰接口,SO/RFSO/RF接口,THD/RF螺纹/RF,LJ/RF,RTJ接口/RF接口
RF就是凸面法兰接口形式（raiseflange）RTJ接口用在高压
法兰盖：RF,THD RF接口，螺纹接口
阀门：SW,RF插焊，RF接口
管件：SW,RW,THD.插焊RW BW吧螺纹THD就是thread的缩写
管道及管道施工有
管子的连接形式：这是指端面形式PE（平端）,BE（坡口）,NPT螺纹.
法兰：SW/RF（承插连接和密封面突面）,SO/RF（平焊，突面）,THD；螺纹/RF突面,LJ/RF（松套，突面）,
法兰盖：突面,THD螺纹
阀门：SW（承插）,RF突面
管件：SW承插,BW对焊,THD.螺纹
管子的连接形式：PE,BE,NPT.光管（pipeend）接口，对焊接口（buttweldend），NPT螺纹
不锈钢管坡口标准
不锈钢管坡口标准
一、什么是不锈钢管道坡口？
不锈钢管道坡口是指在管道两端或者在管道连接处将管道的一端或两端加工成斜面或圆锥面的结构。
通过坡口的处理，可方便的将两段管道连接起来，并且坡口所形成的台阶能够增加管道的强度和密封性。
二、坡口连接的重要性
坡口连接对于管道系统的密封性和稳定性至关重要。
在高温、高压和强腐蚀的环境下，坡口连接能够有效地降低泄漏的概率，保障管道的长期稳定运行。
因此，在一些特殊的工况条件下，不锈钢管道进行坡口连接是必要的。
三、坡口的加工要求
坡口的加工要求与管道的直径、厚度等多个因素有关。
一般来说，短管道、小直径管道、壁厚薄的管道不需要进行坡口加工。
而长管道、大直径管道、壁厚较厚的管道则需要进行坡口加工，以增加管道的强度和密封性。
坡口的加工要求也需要根据具体的工况来确定。
例如，在输送高温、高压介质的管道中，坡口的对接面需要进行钝化处理，以保障其稳定性和耐蚀性。
四、不锈钢管道坡口加工工艺
不锈钢管道坡口加工的工艺包括锯切、刨削、铣削、打磨等多个步骤。
其中，刨削和铣削是比较常见的加工方式。
在加工坡口时，需
要严格按照加工工艺要求进行加工，避免出现加工质量不符合要求的情况。
五、坡口的检测标准
坡口连接后需要进行检测。
检测标准主要包括外观检测、尺寸检测和质量检测。
其中，质量检测是最为重要的，其主要检测坡口连接的强度和泄漏情况。
管道焊接坡口角度
管道焊接坡口角度管道焊接坡口角度是管道工程中一个重要的焊接参数，它对焊接质量和管道的使用寿命有着直接的影响。
合理的坡口角度可以保证焊接接头的强度和密封性，从而确保管道的安全运行。
本文将从不同角度探讨管道焊接坡口角度的相关内容。
我们需要明确什么是管道焊接坡口角度。
管道焊接坡口角度是指在管道焊接过程中，两个管道的焊接缝之间的夹角。
常见的坡口角度有45度、60度、90度等。
不同的坡口角度适用于不同的管道材料和厚度。
选择合适的坡口角度可以提高焊接接头的强度和密封性。
坡口角度的选择应根据管道的材质和厚度来确定。
一般情况下，对于碳钢管道，常用的坡口角度为60度或45度。
这样的角度可以有效地提高焊接接头的强度，并减少焊接过程中的应力集中。
对于不锈钢管道，一般选择45度的坡口角度，以保证焊接接头的密封性。
管道焊接坡口角度还与焊接方法和焊接材料有关。
对于手工电弧焊接和气体保护焊接，一般选择较大的坡口角度，以便焊工操作。
而对于自动焊接和机器焊接，一般选择较小的坡口角度，以提高焊接效率和质量。
在选择焊接材料时，需要考虑其熔点和热膨胀系数，以保证焊接接头的稳定性和密封性。
在进行管道焊接时，还需要注意坡口角度的加工和清洁。
坡口加工应精确，确保坡口的尺寸和角度符合要求。
在焊接前，还需要对坡口进行清洁，去除油污、氧化物和其他杂质，以确保焊接接头的质量。
焊接过程中，应控制好焊接速度和电流，避免过热和过冷，以免产生焊接缺陷。
管道焊接坡口角度的质量检验也是至关重要的。
常用的检验方法有目视检验、射线检验和超声波检验等。
目视检验是最常用的方法，通过观察焊接接头的外观和形状来判断其质量。
射线检验和超声波检验可以检测焊接接头内部的缺陷，如裂纹和气孔等。
通过合理选择检验方法，可以及时发现和修复焊接缺陷，确保管道的安全运行。
管道焊接坡口角度是管道工程中的一个重要参数，它直接影响着焊接接头的强度和密封性。
在进行管道焊接时，应根据管道材质、厚度和焊接方法选择合适的坡口角度，并注意坡口的加工和清洁。
焊接的坡口形式
焊接的坡口形式焊接是一种常见的金属连接方式，而焊接的坡口形式则是决定焊接质量的重要因素之一。
坡口是指在焊接前将待焊接的金属工件进行切割、加工，使其形成一定的形状和角度，以便于焊接时的操作和焊接质量的保证。
下面将介绍几种常见的焊接坡口形式。
1. 直角坡口直角坡口是一种常见的坡口形式，其特点是在待焊接的工件上切割出一个直角形状的坡口。
这种坡口形式适用于板材、角钢等直角形状的工件的焊接。
直角坡口的优点是操作简单，易于控制焊接质量，但缺点是焊接强度较低，容易产生裂纹。
2. V型坡口V型坡口是一种常用的坡口形式，其特点是在待焊接的工件上切割出一个V形状的坡口。
这种坡口形式适用于焊接厚板、角钢等大尺寸工件。
V型坡口的优点是焊接强度高，焊接质量稳定，但缺点是操作较为复杂，需要较高的技术水平。
3. U型坡口U型坡口是一种常用的坡口形式，其特点是在待焊接的工件上切割出一个U形状的坡口。
这种坡口形式适用于焊接管道、容器等圆形或弧形工件。
U型坡口的优点是操作简单，易于控制焊接质量，但缺点是焊接强度较低，需要进行多次焊接。
4. J型坡口J型坡口是一种常用的坡口形式，其特点是在待焊接的工件上切割出一个J形状的坡口。
这种坡口形式适用于焊接T形钢、槽钢等工件。
J型坡口的优点是操作简单，易于控制焊接质量，但缺点是焊接强度较低，需要进行多次焊接。
总之，不同的焊接坡口形式适用于不同的焊接工件，选择合适的坡口形式可以提高焊接质量和效率。
在实际操作中，需要根据具体情况选择合适的坡口形式，并严格按照操作规程进行操作，以确保焊接质量和安全。
管道焊接常用的坡口形式和尺寸
管道焊接常用的坡口形式和尺寸管道焊接是在工业和建筑领域广泛应用的一种常见技术。
为了确保焊接的质量和可靠性，正确选择和处理坡口形式和尺寸至关重要。
本文将探讨一些管道焊接常用的坡口形式和尺寸，帮助读者更深入地了解并应用于实际工作中。
一、坡口形式1. V 型坡口V 型坡口是最常见的坡口形式之一。
它以字母V的形状切割管道端部，使焊缝呈角度状。
这种坡口形式适用于大多数焊接工艺，包括手工焊接、自动焊接和机器人焊接。
V 型坡口的焊缝面积较小，能够提供较高的焊缝强度。
2. U 型坡口U 型坡口与V 型坡口类似，但呈U形状。
它相对于其他坡口形式更容易焊接，并且焊缝密度更高，提供更好的密封性能。
这使得U 型坡口在压力较高和高温环境下得到广泛应用。
3. J 型坡口J 型坡口的形状类似于字母J，即一端平直，另一端与管道端部相连。
这种坡口形式适用于较轻负载和较低压力的应用，如低温或非压力容器。
4. X 型坡口X 型坡口由两个V 型坡口交叉形成，类似于字母X。
它可以提供更大的焊缝强度和接触面积，适用于对焊缝质量要求较高的场合。
二、坡口尺寸坡口尺寸是指坡口的几何参数，包括坡口宽度、坡口深度和坡口角度。
正确选择坡口尺寸对焊接的质量和可靠性至关重要。
1. 坡口宽度坡口宽度是指坡口的开口尺寸，通常取决于要连接的管道直径和壁厚。
对于相同的管道壁厚，较宽的坡口可以提供更大的接合面积和更好的焊接强度。
但是，坡口宽度过宽会增加焊接材料的使用量和焊接时间。
2. 坡口深度坡口深度是指坡口的切割深度，通常取决于管道壁厚和焊接方法。
较深的坡口可以提供更大的焊缝体积，有利于焊接材料的填充和渗透。
但是，坡口深度过深可能会导致焊接过程中的热变形和应力集中。
3. 坡口角度坡口角度是指坡口的切割角度，通常取决于焊接方法和焊接材料。
较大的坡口角度可以提供更大的接合面积和更好的焊接质量。
但是，坡口角度过大可能会导致焊接材料的扩散和不稳定。
个人观点和理解:管道焊接中，选择合适的坡口形式和尺寸对焊接质量至关重要。
管道坡口标准
管道坡口标准管道坡口是指管道两端的开口部分，通常用于连接管道和管件。
管道坡口的标准化对于管道连接的质量和安全至关重要。
在工业领域中，管道连接的质量直接关系到整个管道系统的稳定性和安全性，因此管道坡口的标准化显得尤为重要。
首先，管道坡口的尺寸标准是非常重要的。
管道坡口的尺寸需要符合国家标准或行业标准，以确保管道连接的精准度和稳定性。
尺寸过大或过小都会导致管道连接时出现问题，甚至可能造成泄漏或其他安全隐患。
因此，制定合理的管道坡口尺寸标准至关重要。
其次，管道坡口的形状也需要符合标准。
通常情况下，管道坡口的形状应该是平整的，并且不应该存在任何凹凸不平或者划伤等表面缺陷。
这样可以确保管道连接时的密封性和稳定性，避免因为坡口形状不规范而导致的管道连接问题。
另外，管道坡口的加工工艺也是影响管道连接质量的重要因素。
在加工过程中，需要使用适当的工艺和设备，确保管道坡口的加工精度和表面质量。
只有通过严格的加工工艺，才能保证管道坡口的质量符合标准要求，从而确保管道连接的稳定性和安全性。
此外，管道坡口的材质选择也是至关重要的。
不同的管道材质需要选择相应的坡口材质，以确保坡口的耐腐蚀性和耐磨性。
合适的坡口材质可以延长管道连接的使用寿命，减少维护成本，提高管道系统的稳定性和安全性。
总之，管道坡口的标准化对于管道连接的质量和安全具有重要意义。
尺寸标准、形状标准、加工工艺和材质选择都是影响管道坡口质量的重要因素。
只有严格按照标准要求进行设计、加工和选择，才能确保管道连接的稳定性和安全性，提高整个管道系统的可靠性和使用寿命。
城镇燃气管道及设备管道焊接常用的坡口形式和尺寸
4-6
0-3
55-65
5
20-60
双V型
坡 口
0-3
1-3
65-75（8-12）
项次
厚度T（mm）
坡口名称
坡口形式
坡口尺寸
备 注
间隙
c（mm）
钝边P（mm）
坡口角度α（β）（°）
6
20-60
U型接头
0-3
1-3
(8-12)
7
2-30
T型接头
I型坡口
0-2
—
—
8
6-10
T型接头单边V型坡口
0-2
—
45-60
12
法兰角焊接头
—
—
—
K=1.4T，且不大于颈部厚度；E=6.4，且不大于T
13
承插焊接法兰
1.6
—
—
K=1.4T，且不大于颈部厚度
14
承插焊接接头
1.6
—
—
K=1.4T，且不大于3.2
0-2
45-55
10-17
0-3
0-3
17-30
0-4
0-4
9
20-40
T型接头对称K型接口
0-3
2-3
45-55
项次
厚度T（mm）
坡口名称
坡口形式
坡口尺寸
坡口角度α（β）（°）
10
管径
ɸ≤76
管座坡口
2-3
—
50-6
(30-35)
11
管径ɸ76-
133
管座坡口
2-3
附录
项次
厚度T（mm）
坡口名称
坡口形式
管道焊接件的常见坡口及尺寸
类型二：U型坡口
总结词
U型坡口适用于厚壁管道或压力容器的焊接，能够保证焊透并减少焊接变形。
详细描述
U型坡口形状类似于字母“U”，开口较大，适用于厚壁管道或压力容器的焊接。由于其较大的开口能够保证焊 缝的焊透，因此常用于重要结构的焊接。同时，U型坡口的设计还能减少焊接变形，提高焊接质量。
类型三：J型坡口
利用高温火焰将管道切割成所需的坡 口形状和尺寸。
详细描述
使用氧-乙炔或等离子切割机，通过高 温火焰将管道切割成所需的坡口形状 和尺寸。该方法操作简单，适用于现 场加工。
方法三：等离子切割法
总结词
利用高温等离子弧将管道切割成所需的坡口形状和尺寸。
详细描述
使用等离子切割机，通过高温等离子弧将管道切割成所需的坡口形状和尺寸。该方法切 割速度快，精度高，适用于各种材料的管道切割。
双V型坡口适用于大厚度板材的焊接，能够减小焊接难度并提高焊接效率。
详细描述
双V型坡口由两个V型坡口组成，中间留有间隙。这种坡口适用于大厚度板材的 焊接，通过减小一次焊接的厚度，减小焊接难度，提高焊接效率。同时，间隙 的存在有助于熔渣和气体排出，改善焊缝质量。
类型五：复合型坡口
总结词
复合型坡口结合了多种坡口形式的特点 ，适用于特殊结构的焊接。
，需要根据实际情况进行选择和调整。
03 管道焊接件坡口制作方法
方法一：机械加工法
总结词
通过机械切削的方式，将管道切割成 所需的坡口形状和尺寸。
详细描述
使用车床、铣床或刨床等机械设备， 对管道进行精确的切削加工，以获得 所需的坡口形状和尺寸。该方法精度 高，适用于批量生产。
方法二：火焰切割法
总结词
要点二
封头的坡口形式-概述说明以及解释
封头的坡口形式-概述说明以及解释1.引言1.1 概述封头的坡口形式是指在封头制造过程中，为了增强封头与管道或容器之间的连接强度和密封性，采用一定的加工方式将封头边缘与管道或容器的边缘进行加工处理。
坡口的形成能够提供更牢固的连接，同时也能够确保管道或容器内部的流体不会泄漏，确保工业设备的正常运行。
在工程领域中，封头的坡口形式被广泛应用于各种管道、容器的制造和安装过程中。
坡口形式的选择根据具体的工程要求、材料特性以及运行环境等因素进行，不同的坡口形式在不同的应用场景中具有独特的优势和适应性。
本文将对坡口的定义和作用进行详细阐述，同时也将对坡口的分类和常见形式进行介绍。
通过深入了解封头的坡口形式，读者将能够更好地理解其重要性以及在工程实践中的应用。
此外，本文还将对坡口形式的未来发展进行展望，为读者提供一个对未来封头制造技术的展望和思考。
1.2文章结构文章结构部分的内容可以按照下面的方式编写：1.2 文章结构本文将按照以下结构来展开对封头的坡口形式的介绍和讨论：1. 引言1.1 概述在本节中，我们会对封头的概念和作用进行简要介绍，让读者对坡口形式的重要性有一个初步的了解。
1.2 文章结构（本节）本节将详细介绍整篇文章的结构，为读者提供一个整体的框架，使他们对文章的内容有一个清晰的认识。
1.3 目的在本节中，我们将明确本文的目的，即为读者提供关于封头的坡口形式的全面知识，使他们能够更好地理解和应用。
2. 正文2.1 坡口的定义和作用在本节中，我们将详细介绍坡口的定义和作用，阐释为什么坡口在封头制造中是必不可少的一环，并探讨其在工程中的重要性。
2.2 坡口的分类和常见形式本节将对坡口的分类和常见形式进行细致的讨论和总结，包括各种形式的封头坡口的设计原则、应用场景和优缺点。
3. 结论3.1 总结坡口的重要性和应用场景在本节中，我们将总结坡口在封头制造中的重要性，并探讨其在各个领域中的应用场景，让读者对坡口的价值有一个全面的认识。
J型坡口管道施工
J型坡口管道施工作者：顾永哲来源：《科技视界》 2015年第24期J型坡口管道施工顾永哲（福建宁德核电有限公司，福建宁德 355200）【摘要】本文对J型坡口管道安装施工特点进行分析，详述了坡口形成、收缩量测量及安装中注意的问题。
J型坡口管道相对普通V型坡口管道施工难度增加，本文提供了厚壁管安装借鉴和遵循的经验和方法。
【关键词】J型坡口管道；坡口形成；焊缝收缩量确定；安装关键点1J型坡口的形成1.1坡口的形式一般的碳钢管（不锈钢管）在采用焊接连接的形式时，随着管线压力、温度的不同，所选用的管道壁厚也不同。
而不同的壁厚和焊接工艺方法将对应不同的接头（坡口）型式。
国内壁厚一般在26mm以内可采用V型坡口（或其变化型式），大于20-60mm采用J型（或其变化型式等）。
ASEM（美国机械工程师协会）B16.25标准中对于不同焊接工艺方法及相应壁厚统一规定了焊接坡口的型式。
以下示意图为不同的坡口型式（单位为mm）：1.2坡口加工及“C”值的确定J型坡口一般应使用坡口机加工。
J型坡口加工C值（扩孔直径或加工后管内径）非常重要，它将影响对口错边量及焊接的质量。
一般情况应依据相应表格查得“C”值，也可依据以下公式计算C值：C=ф-0.79-1.75δ-0.25(mm)ф=标准管外径0.79=最小的管外径公差（mm），依据ASTM（美国材料与试验协会）标准的规定1.75=标准管壁厚的87.5% X 2，依据ASTM的规定，钢管允许的最小壁厚为标准管壁厚的87.5%δ=标准管壁厚(mm)0.25=加工后管内径（C值）的正公差（mm）实际的施工中无论查表或计算，均应采用统一的C值。
坡口加工前应检查坡口机是否运转正常，加工的管口椭圆度是否满足加工要求，必要时对管口进行校正。
坡口加工时应仔细核实加工尺寸，随时使用游标卡尺测量扩孔尺寸，调节进刀量，确保C值不超差。
2J型坡口焊缝收缩量的确定J型坡口管道壁厚较厚，对应的管线级别较高，安装公差也相应提高。
《埋弧焊焊缝坡口的基本形式和尺寸》
《埋弧焊焊缝坡口的基本形式和尺寸》一、引言埋弧焊是一种常用的焊接方法，广泛应用于各个行业。
在进行埋弧焊时，焊缝坡口的处理是非常重要的一步。
本文将介绍埋弧焊焊缝坡口的基本形式和尺寸，以帮助读者了解和掌握焊缝坡口的设计和加工。
二、焊缝坡口的基本形式焊缝坡口是为了提供焊接材料的填充空间和加强焊缝连接而设计的。
根据焊接要求和工件的形状，焊缝坡口可以分为以下几种基本形式：1. V形坡口：V形坡口是最常见的焊缝坡口形式之一，它的截面形状呈V字型。
V形坡口适用于大多数材料和焊接位置，可以提供良好的焊接通道，并且焊接强度较高。
2. X形坡口：X形坡口也是一种常见的焊缝坡口形式，其截面形状呈X字型。
X形坡口适用于焊接薄板和管道等场合，可以增加焊接强度和稳定性。
3. U形坡口：U形坡口的截面形状呈U字型，适用于对焊缝强度要求不高的场合，如对焊缝的密封性要求较高的情况。
4. J形坡口：J形坡口的截面形状呈J字型，适用于焊接角连接或封头焊接等情况。
J形坡口可以提高焊接强度和可靠性。
5. Y形坡口：Y形坡口的截面形状呈Y字型，适用于焊接管道和容器等需要加强连接的场合。
三、焊缝坡口的尺寸焊缝坡口的尺寸是根据焊接材料的厚度和焊接要求来确定的。
一般来说，焊缝坡口的尺寸包括坡口角度、坡口深度和坡口宽度等。
1. 坡口角度：坡口角度是指焊缝坡口两侧的夹角，常用的坡口角度有30度、45度和60度等。
坡口角度的选择应根据焊接材料的厚度、材料的性质和焊接要求来确定。
2. 坡口深度：坡口深度是指焊缝坡口的深度，一般为焊接材料的厚度的一半或三分之二。
坡口深度的选择应根据焊接材料的性质和焊接要求来确定。
3. 坡口宽度：坡口宽度是指焊缝坡口的宽度，一般为焊接材料的厚度的一半或三分之二。
坡口宽度的选择应根据焊接材料的性质和焊接要求来确定。
四、总结焊缝坡口的设计和加工对于焊接质量和焊接强度具有重要影响。
在进行埋弧焊时，根据焊接要求和工件的形状，选择适合的焊缝坡口形式和尺寸是至关重要的。
焊接坡口形式
焊接坡口形式1. 简介焊接坡口是指在焊接过程中，为了使焊缝具有一定的结构合理性和质量要求，需要对被焊件进行切割、加工以形成一定的形状和几何尺寸。
焊接坡口形式是指在焊接过程中所采用的不同的切割和加工方式，以满足具体的焊接要求。
2. 常见的焊接坡口形式2.1 V型坡口V型坡口是最常见的一种焊接坡口形式。
它是通过将被焊件两侧边缘切割成倒置的V字形，以便在两侧边缘之间填充焊料。
V型坡口适用于大多数金属材料的焊接，尤其适用于厚度较大的板材和管道。
2.2 U型坡口U型坡口与V型坡口类似，但其边缘呈U字形而非V字形。
U型坡口通常用于对角线受力较大或需要更高强度连接的情况下。
与V型坡口相比，U型坡口可以提供更大的连接面积，从而增加焊接接头的强度。
2.3 J型坡口J型坡口是将被焊件的一侧边缘切割成J字形，另一侧边缘为直线。
J型坡口适用于对角线受力较小或需要更好的焊接质量和外观的情况下。
由于J型坡口只需在一侧填充焊料，所以在某些情况下可以减少焊接材料的消耗。
2.4 X型坡口X型坡口是将被焊件两侧边缘分别切割成V字形，并将这两个V字形交叉连接而成。
X型坡口适用于对角线受力较大、需要更高强度连接或需要增加连接面积的情况下。
与V型坡口相比，X型坡口可以提供更大的连接面积，并增加焊接接头的强度。
3. 焊接坡口选择原则在选择合适的焊接坡口形式时，需要考虑以下几个因素：3.1 材料类型和厚度不同材料类型和厚度对焊接坡口的选择有影响。
一般来说，厚度较大的材料适合使用V型坡口，而厚度较小的材料则可以选择J型坡口或U型坡口。
3.2 受力情况焊接接头所受力的方向和大小也是选择焊接坡口形式的重要考虑因素。
对于对角线受力较大的情况，可以选择X型坡口或U型坡口以增加连接面积和强度。
3.3 焊接质量和外观要求有些情况下，焊接接头除了需要具备一定的强度外，还需要具备良好的焊接质量和外观。
此时可以选择J型坡口或V型坡口，以获得更好的焊接质量和外观效果。
焊接接头和坡口形式符
焊接接头和坡口形式符一、焊接接头的分类：1.对接接头：又称直接对接接头，是由两个相互贴合的工件通过焊接连接得到的接头。
对接接头分为平口对接、V型对接、K型对接、U型对接等不同形式。
2.角接接头：由两个相互成直角的工件通过焊接连接得到的接头。
常见的角接接头有T型接头、角角接头、角棱接头等。
3.管接接头：用于连接管道的接头，包括管与管的接头、管与板的接头等。
常见的管接接头有承插焊接接头、承插螺纹接头、对焊接头等。
1.平口坡口：两工件的接触面切削成平面，焊接时可以实现平坦的整体连接。
适用于板材的对接接头，可以通过手工切割、机械切割或激光切割等方式制作。
2.V型坡口：将两工件的接触面切削成呈V形，使焊接芯部达到一定的宽度，增大焊缝的深度，更好地实现焊接强度。
适用于板材、角材的对接接头，常见的V型坡口有单V型坡口、双V型坡口、Y型坡口等。
3.水下坡口：主要针对管道等需要在水下进行焊接的情况，坡口形状为呈V形，通过涂覆特殊材料或采用特殊设备和工艺来实现水下焊接。
适用于水下管道的对接接头。
4.焊接环坡口：将工件的接触面进行环形切削，使焊接芯部形成环形，适用于圆筒体的连接。
5.特殊坡口：根据不同使用条件和工件形状，可以设计出一些特殊形状的焊接接头，如楔形坡口、曲线坡口等。
三、注意事项：1.焊接接头和坡口的选择需要根据具体的工作要求和材料特性来确定，需要考虑焊接强度、耐腐蚀性、使用环境等因素。
2.在制作接头和坡口时，需要严格按照规范和要求进行操作，保证加工质量和精度。
3.焊接接头的设计和制作需要考虑焊接变形和残余应力问题，可采用预制坡口、多次搭接焊接等方式来减小焊接变形。
4.在焊接过程中，需要选择合适的焊接方法和工艺参数，确保焊接质量和技术指标的达标。
总之，焊接接头和坡口形式的选择需要根据具体的工程要求和条件来确定，通过合理的设计和制作可以实现材料的有效连接，确保工程结构的稳定性和安全性。
全熔透焊缝坡口形式
全熔透焊缝坡口形式
全熔透焊（Full Penetration Welding）是指焊缝在焊接过程中完全熔化并穿透焊材的厚度。
全熔透焊缝坡口形式主要有V型坡口、U型坡口和倒角坡口等几种形式。
V型坡口是最常用的全熔透焊缝坡口形式之一、它的横截面形状呈V 字型，具有较大的焊接面积，能够提供足够的熔融金属，确保焊接处具有较高的强度和密封性。
V型坡口适用于焊接较厚的板材或管道，在焊接过程中可以使用多层焊接以增加焊缝的密实性。
V型坡口的开口角度可以根据材料的厚度和焊接要求进行调整。
通常，V型坡口的开口角度为45度至60度。
U型坡口与V型坡口相似，其横截面形状呈U字型。
U型坡口适用于焊接较薄的板材或管道。
与V型坡口相比，U型坡口具有较大的边角，可以减少焊接时的热输入，从而降低焊缝变形和应力集中的风险。
U型坡口也可以采用多层焊接的方式来增加焊缝的密实性。
倒角坡口是一种在焊接前将坡口边缘进行倒角处理的方式。
倒角坡口适用于焊接厚度较小、对变形和应力集中要求较高的构件。
通过倒角，焊缝的热输入可以得到有效控制，从而降低焊缝变形的风险。
此外，倒角坡口还能提供更好的可视度和焊接质量。
除了上述常用的全熔透焊缝坡口形式外，还有其他一些特殊形式的坡口，如J型坡口、X型坡口和Y型坡口等。
这些坡口形式通常用于焊接特殊形状的构件或特殊要求的焊缝。
需要注意的是，在选择和设计全熔透焊缝坡口形式时，需要考虑焊材的材料和厚度、焊接要求以及施焊位置等因素。
正确选择和设计坡口形式对于实现高质量的全熔透焊缝至关重要。
焊件组对时推荐的坡口形式及尺寸
P
道
5
对接
双
V
形
垂直管
⅛
叫_
SMAW
GTAW
>16
α∣=35
。〜40。
oi2=2O
。〜25。
βι=15
。〜20。
02=5。
〜10。
1~4
1~2
5
中、厚壁
汽水管
道
6
对接
综合形
1J
1
540
i
SMAW
GTAW
FCAW
SAW
>60
20。~2
5°
5°
2~5
2
5
厚壁汽水管道
7
对接
X形
€
i
SMAWS
AW
>16
50。~6
0°
30。~3
5°
2~3
1~2
按壁厚差取
汽水、仪表取样等接管座
;Y∕∕∕λ^
11
T型
接
管座
8
A
甫
¾
L
SMAW
GTAW
管径
76~
133
50。~6
0°
30。~3
5°
2~3
1~2
-
一般汽水管道或容器
_
P^½5q
\
的接管座或接头
12
T型
接
无坡
口
乙
L
V/71
卜
SMAW
SAW
<20
>8
-
-
0~2
-
-
不要求全焊透的结构
0.5-2
1~2
7
-
管道坡口标准
管道坡口标准
管道坡口是指管道两端的开口部分，用于连接和焊接。
管道坡口的标准化对于
管道连接的质量和安全至关重要。
下面将介绍管道坡口的标准及其重要性。
首先，管道坡口的标准主要包括尺寸标准、形状标准和表面质量标准。
尺寸标
准包括坡口直径、壁厚、坡口角度等，形状标准包括坡口的外形和内部结构，表面质量标准包括坡口的光洁度、平整度等。
这些标准的制定是为了保证管道连接的质量和可靠性。
其次，管道坡口标准的重要性不言而喻。
符合标准的管道坡口能够保证管道连
接的密封性和稳定性，减少泄漏和断裂的风险，提高管道系统的运行安全性。
而不符合标准的管道坡口则可能导致连接不牢固，易发生泄漏和断裂，给生产和生活带来严重的安全隐患。
另外，管道坡口标准的制定需要考虑到不同材质、压力等级和工作环境的要求。
不同材质的管道需要采用相应的坡口标准，以保证连接的质量和可靠性。
同时，对于高压、低温、腐蚀等特殊工况的管道，坡口标准也需要进行相应的调整和优化。
总之，管道坡口标准对于管道连接的质量和安全至关重要。
制定和遵守管道坡
口标准，可以保证管道连接的质量和可靠性，减少泄漏和断裂的风险，提高管道系统的运行安全性。
因此，我们在进行管道连接时，务必严格按照相关标准进行操作，确保管道连接的质量和安全。
管道吊运及安装
管道吊运及安装1、管道坡口：下管前应现将进行坡口处理，坡口形式为“V”形坡口，坡口的角度55～65°为宜。
为保证坡口质量，管端坡口时应采用坡口机或角向磨光机等机具进行机械坡口，然后采用角向磨光机抹去管口表面的氧化皮，并将影响焊接质量的凸凹处打磨平整。
2、布管、下管：由于本工程中的管道管径过大，故选择在沟底固定连接。
（1）布管在沟边堆土的另一侧进行，管道的外侧距离管沟不得小于500mm。
（2）下管采用起重机下管的方法，下管时起重机沿沟槽边移动，起重机将管道吊起后，转动起重臂，将管段转至沟槽的正上方，然后徐徐的将管子放入沟槽中，在下管的过程中如果防止管子摆动，可将管子的两端用棕绳拴住，分别由两人拉住随时调整管子方向。
（3）下管时注意事项：在布管、下管的过程中应注意保护管道的保温层及保温的保护层；下管时起重机应与沟槽保证一定距离，以免沟边受力过大而塌方；3、管道连接（1）管道在组对焊接前应将管子内的杂物清理干净。
（2）管道对口前应将管端30mm 范围的油污、水、浮锈清理干净，直至露出金属本色。
组装焊接前管子端口平面，偏斜值应小于1mm，最大不超过1.5mm。
（3）对口后的管子应沿圆周等距离施工过程中，管道对口前应保持1.0～1.5mm 间隙，对口时要多转动几次，使错口值减少和间隙均匀；管道对好口后，要用点焊固定(点焊要求与正式焊接要求相同)。
对口点焊时，应做4 个定位焊点；管道组对、点焊后，应及时测量管道的错边量和立管垂直度，达不到要求时应及时纠正，严重时应拆掉重来，直至符合施工规范要求；（4）焊接要求：凡是参加管道焊接的焊工应经过考试合格，并持有上岗证，方能参与焊接；管道焊接时一般在常温下进行，如遇到小雨、大风情况下应停止焊接，或采取防风防雨的措施。
焊缝完成后应使之自然冷却。
（5）多层焊时，每层焊后应认真清理溶渣，运焊条时，在坡口的边缘应停留时间长一些，利用电弧的吹力使边上尖角处的溶渣浮在表面上，焊接时保持溶池清晰，分清液态金属与溶渣。
