地质勘探常用图件绘制
勘察报告的绘图要求

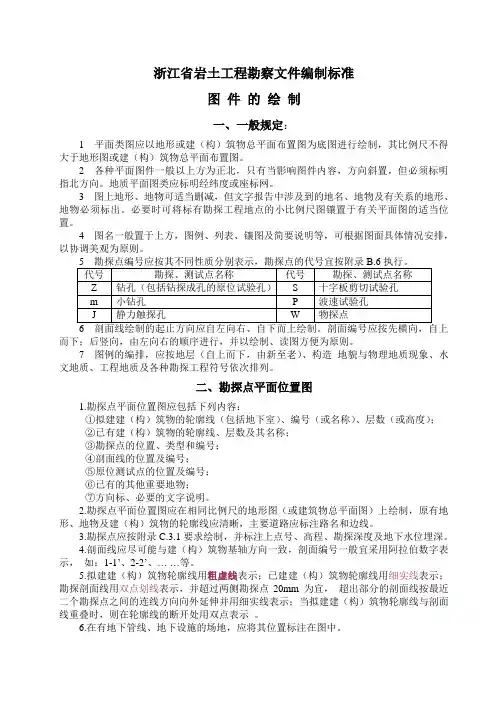

浙江省岩土工程勘察文件编制标准图件的绘制一、一般规定：1 平面类图应以地形或建（构）筑物总平面布置图为底图进行绘制，其比例尺不得大于地形图或建（构）筑物总平面布置图。
2 各种平面图件一般以上方为正北，只有当影响图件内容，方向斜置，但必须标明指北方向。
地质平面图类应标明经纬度或座标网。
3 图上地形、地物可适当删减，但文字报告中涉及到的地名、地物及有关系的地形、地物必须标出。
必要时可将标有勘探工程地点的小比例尺图镶置于有关平面图的适当位置。
4 图名一般置于上方，图例、列表、镶图及简要说明等，可根据图面具体情况安排，以协调美观为原则。
而下；后竖向，由左向右的顺序进行，并以绘制、读图方便为原则。
7 图例的编排，应按地层（自上而下，由新至老）、构造地貌与物理地质现象、水文地质、工程地质及各种勘探工程符号依次排列。
二、勘探点平面位置图1.勘探点平面位置图应包括下列内容：①拟建建（构）筑物的轮廓线（包括地下室）、编号（或名称）、层数（或高度）；②已有建（构）筑物的轮廓线、层数及其名称；③勘探点的位置、类型和编号；④剖面线的位置及编号；⑤原位测试点的位置及编号；⑥已有的其他重要地物；⑦方向标、必要的文字说明。
2.勘探点平面位置图应在相同比例尺的地形图（或建筑物总平面图）上绘制，原有地形、地物及建（构）筑物的轮廓线应清晰，主要道路应标注路名和边线。
3.勘探点应按附录C.3.1要求绘制，并标注上点号、高程、勘探深度及地下水位埋深。
4.剖面线应尽可能与建（构）筑物基轴方向一致，剖面编号一般宜采用阿拉伯数字表示，如：1-1’、2-2’、……等。
5.拟建建（构）筑物轮廓线用粗虚线表示；已建建（构）筑物轮廓线用细实线表示；勘探剖面线用双点划线表示，并超过两侧勘探点20mm 为宜，超出部分的剖面线按最近二个勘探点之间的连线方向向外延伸并用细实线表示；当拟建建（构）筑物轮廓线与剖面线重叠时，则在轮廓线的断开处用双点表示。
6.在有地下管线、地下设施的场地，应将其位置标注在图中。
矿井水文地质观测及图件绘制
矿井水文地质观测及图件编制矿井充水通道：天然条件（岩溶陷落柱，断裂带、裂隙，隐伏露头、天窗，地震裂隙），人为条件（顶板冒裂带，底板矿压破坏带、岩溶地面塌陷、封孔质量不佳的钻孔）。
在矿井水文地质工作中，水文地质观测是长期进行的一项重要工作。
通过对气象、地表水体、井、钻孔、泉、井下出水点的观测，逐步积累资料，并对资料定期进行整理和分析研究，侧重解决下列问题：1)研究矿井涌水量、地下水动态与大气降水的关系；2)确定各含水层间及它们与地表水间的水力联系；3)通过动态观测，研究各含水层的透水性和富水性与矿井充水的关系，分析各含水层疏干的可能性；4)分析断层带的导水性及其随采掘活动而产生的变化；5)研究矿井涌水量与采掘面积、开采深度、巷道掘进长度间的关系；6)计算设计延伸水平和新开拓区的涌水量；7)为矿井防治水工程提供数据。
水文地质长期观测工作包括地面水文地质观测和井下水文地质观测两部分。
一、地面水文地质观测1、气象资料的收集和观测。
如果矿区附近设有气象台站，其所处的地形、自然地理等条件基本与气象站地区相似时，则不必自设站，可按时收集矿区附近台站气象观测资料，矿区只建雨量观测站；如果矿区距气象台站较远（大于30km）或地形变化较大，附近台站的资料不能反映矿区的气象特征时，应自设气象观测站。
观测内容包括降水量、蒸发量、气温、湿度等项，其中以降水量最重要。
观测时间和要求，必须与气象台站一致。
2、地表水体观测在矿区范围内及其附近有江河通过时，应在江河出入矿区地段、含水理露头过河地段、断层过河地段、河下采煤处、支流入口处、地表塌陷处、溶洞发育地段，以及严重渗漏地段的上下方设立水文观测站，定期观测水位、流量。
在洪水季节或特大降水之后，应及时增加观测次数，获得洪峰水位和流量，以及河流泛滥时洪水淹没范围和洪水持续时间、河流断流时间等资料。
对矿区的湖泊、池溏、水库、塌陷积水区也要求设立水位观测站，定期观测水位，计量积水量、库容等数据。
矿井地质、测量主要图纸绘制细则1-74

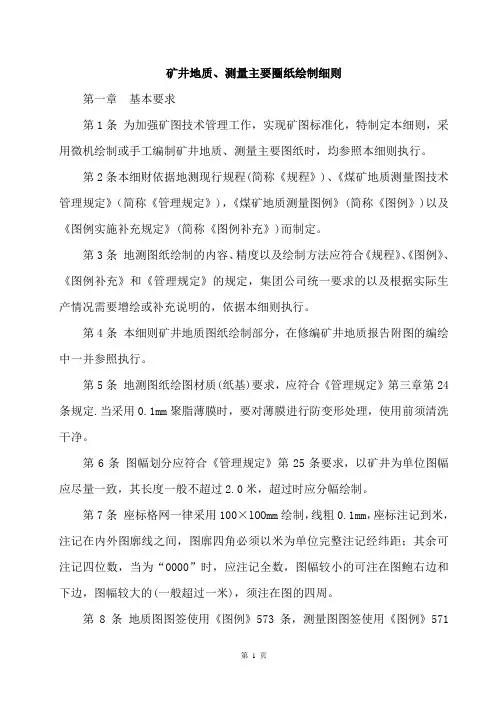

矿井地质、测量主要圈纸绘制细则第一章基本要求第1条为加强矿图技术管理工作，实现矿图标准化，特制定本细则，采用微机绘制或手工编制矿井地质、测量主要图纸时，均参照本细则执行。
第2条本细财依据地测现行规程(简称《规程》)、《煤矿地质测量图技术管理规定》（简称《管理规定》)，《煤矿地质测量图例》(简称《图例》)以及《图例实施补充规定》(简称《图例补充》)而制定。
第3条地测图纸绘制的内容、精度以及绘制方法应符合《规程》、《图例》、《图例补充》和《管理规定》的规定，集团公司统一要求的以及根据实际生产情况需要增绘或补充说明的，依据本细则执行。
第4条本细则矿井地质图纸绘制部分，在修编矿井地质报告附图的编绘中一并参照执行。
第5条地测图纸绘图材质(纸基)要求，应符合《管理规定》第三章第24条规定.当采用0.1mm聚脂薄膜时，要对薄膜进行防变形处理，使用前须清洗干净。
第6条图幅划分应符合《管理规定》第25条要求，以矿井为单位图幅应尽量一致，其长度一般不超过2.0米，超过时应分幅绘制。
第7条座标格网一律采用100×lOOmm绘制，线粗0.1mm，座标注记到米，注记在内外图廓线之间，图廓四角必须以米为单位完整注记经纬距；其余可注记四位数，当为“0000”时，应注记全数，图幅较小的可注在图鲍右边和下边，图幅较大的(一般超过一米)，须注在图的四周。
第8条地质图图签使用《图例》573条，测量图图签使用《图例》571条标准，图签右下两条线分别与内图廓线重合。
签署栏必须按要求签署内容，绘图日期统一为格网完成日期.第9条特殊图例如果需要在图纸上标注的，一般在图纸的左下角适当位置标注。
第10条指北针一般绘于图幅左上半部，使用《图例))574箭头符号.第11条井田边界。
比例尺1／2000的图使用《图例》49符号尺寸绘制：比例尺1/5000的图大矿边界线线段长30mm，宽1.Omm，“+”宇叉线线段长4mm，两线段间距8mm，“+”宇居中。
常用地质图件说明
5. 层位标于剖面相对空白处，不同层位符 号纵向相对集中；右上方标明剖面方向。
6. 在图中适当位置（不影响图件阅读效果） 附加平面导航图；
7. 图名其它：剖面上方中央标图名和横向 线型比例尺，图外相应位置分别加单位、日期、 责任制（编图，绘图，审核）。考虑照相制版， 除油层涂红色外，其余用符号标注。
图中应有信息：
1. 沉积相图应反映 本地区目的层位沉积 体系及不同沉积亚相 （微相）分布特征；
2. 沉积物源（构造） 名称；
3.井位井号； 4.不同沉积亚相/微 相的平面展布； 5. 各相带图例 6. 线型比例尺
1. 沉积相分布图——示例
图名字 体偏小
1. 沉积相分布图——示例
大芦湖樊1
问 题
：
编图要求
编制油气藏剖面图具体要求：
1. 油/气藏剖面图应反映油藏类型典型特征， 并与构造含油面积图相吻合；选择油（气）层 发育、能反映油气藏类型和过井较多的方向作 图。
2. 纵横向比例尺选用合理，横向标明线型 比例尺，纵向两侧标注海拔标高；
3. 剖面中一般不少于3口井，井柱中间为 解释结论，两侧加测井曲线(左为自然电位或 自然伽马，侧为电阻率)，井轴左旁标注深度、 右旁标明有效厚度井段，井底封口标注完钻深 度(若目的层油藏距井底较远则不封口)；
沙
三
下
长堤断层二台
沉
阶、五号桩断层下降
积
盘及长堤潜山的南坡
相
沙河街组广泛发育水
平
下冲积扇体。
面
图
桩125
桩42 桩701
浊流沉积体系
岩土工程勘察图例图示(图文借鉴)
关于岩土工程勘察图例图示的规定江苏万安建筑勘察设计院目录1、总则 (1)2、岩土工程勘察图例 (1)2.1地质年代 (1)2.2土的图例 (2)2.3 岩石的图例及符号 (3)2.4、第四系分层及成因符号 (6)2.5 地层代号 (7)2.6 勘察工作图例 (7)2.7 地质图例 (9)2.8 常用地形图图例（1:500、1:1000、1:2000） (12)2.9 工程建（构）筑物及常用建筑总图图例 (13)3、岩土工程勘察图示 (15)3.1 一般规定 (15)3.2 图例图示 (16)3.3 平面图图示 (16)3.4工程地质剖面图图示 (20)3.5、柱状图图示 (22)3.6动力触探成果图表图示 (25)3.7 钻孔抽、提水试验成果图表图示 (26)3.8钻孔压水试验成果图表图示 (27)3.9 勘探点数据一览表 (27)3.10 线路工程平面图、剖面图、柱状图 (27)附录：A 勘探点平面布置图B 工程地质剖面图C钻孔柱状图D探井展示图E动力触探成果图表F抽水试验成果图表G压水试验成果图表H 线路工程纵断面图I 桥工程地质纵断面图J 隧道工程地质纵断面图1、总则1.0.1 为保证岩土工程勘察文件编制质量，统一岩土工程勘察图例图示，制定本规定。
1.0.2 本规定适用于建筑工程和市政工程岩土工程勘察计算机制图，其它工程勘察可参考使用。
1.0.3 本规定适用于绘制岩土工程勘察平面图、剖面图、柱状图以及其它岩土工程勘察成果图表。
1.0.4岩土工程勘察图例图示除应符合本规定以外，还应符合国家现行有关标准的规定。
1.0.5 本规定以外的图例图示可在相关的技术标准及手册中查找采用。
2、岩土工程勘察图例2.1地质年代2.1.1 在岩土工程勘察图件中地质年代应表示到组或段，系的第一个字母使用正体大写，其下标数字表示统，其后小写斜体字母表示组，组后的数字上标表示段，如：J3n（侏罗系下统南园组组）、J2s1（侏罗系中统沙溪庙组第一段）符号说明备注Q4第四系全新统Q3第四系上更新统Q2第四系中更新统Q1第四系下更新统岩层见省标2.2土的图例图例说明使用范围备注耕植土剖面图柱状图素填土剖面图柱状图斜线倾角45º，线间距2.5mm杂填土剖面图柱状图斜线倾角45º，线间距2.5mm粘土剖面图柱状图斜线倾角45º，线间距2.5mm粉质粘土剖面图柱状图斜线倾角45º，线间距2.5mm粉土剖面图柱状图斜线倾角45º，线间距2.5mmf粉砂剖面图柱状图x细砂剖面图柱状图z中砂剖面图柱状图c粗砂剖面图柱状图l砾砂剖面图柱状图圆砾剖面图柱状图角砾剖面图柱状图卵石剖面图柱状图碎石剖面图柱状图漂石剖面图柱状图块石剖面图柱状图淤泥剖面图柱状图h红粘土剖面图柱状图泥炭土剖面图柱状图淤泥质粘土剖面图柱状图淤泥质粉质粘土剖面图柱状图淤泥质粉土剖面图柱状图2.3 岩石的图例及符号岩石类别图例符号说明使用范围备注沉积Cg 砾岩剖面图柱状图水平线间距2.5mm岩Br 角砾岩剖面图柱状图水平线间距2.5mmSs 砂岩剖面图柱状图水平线间距2.5mmSt 粉砂岩剖面图柱状图水平线间距2.5mmAs 泥质粉砂岩剖面图柱状图水平线间距2.5mm沉Ar 长石砂岩剖面图柱状图水平线间距2.5mmCas 钙质砂岩剖面图柱状图水平线间距2.5mmFe FeFeFeFe FeFe Fe Fs 铁质砂岩剖面图柱状图水平线间距2.5mm积Ms 泥岩剖面图柱状图水平线间距2.5mmSm 砂质泥岩剖面图柱状图水平线间距2.5mmSh 页岩剖面图柱状图水平线间距1mmCs 炭质页岩剖面图柱状图水平线间距2mm岩Sis 硅质页岩剖面图柱状图水平线间距2mmMl 泥灰岩剖面图柱状图水平线间距2.5mmMl 灰岩剖面图柱状图水平线间距2.5mmDm 白云质灰岩剖面图柱状图水平线间距2.5mmBl 角砾状灰岩剖面图柱状图水平线间距2.5mm燧石灰岩剖面图柱状图水平线间距2.5mmDol 白云岩剖面图柱状图水平线间距2.5mm沉Md 泥质白云岩剖面图柱状图水平线间距2.5mm积石膏剖面图柱状图岩煤层剖面图柱状图Q 石英岩剖面图柱状图Sl 硅质灰岩剖面图柱状图变Ma 大理岩剖面图柱状图Gn 片麻岩剖面图柱状图质Sc 片岩剖面图柱状图Sl 板岩剖面图柱状图岩Ph 千枚岩剖面图柱状图Ml 糜棱岩剖面图柱状图Fb 断层角砾岩剖面图柱状图岩βμ辉绿岩剖面图柱状图浆υ辉长岩剖面图柱状图岩δ闪长岩剖面图柱状图岩浆岩β玄武岩剖面图柱状图2.4、第四系分层及成因符号2.4.1成因符号说明备注Q ml人工堆积Q al冲积Q pl洪积Q dl坡积Q el残积Q eol风积Q l湖积Q sef泥石流堆积Q h沼泽沉积Q m海相沉积Q mc海陆交互沉积Q gl冰积Q fgl冰水沉积Q b火山沉积Q del滑坡堆积Q col崩积Q o生物沉积Q ch化学沉积Q pr成因不明沉积2.5 地层代号2.5.1在平面图、剖面图及柱状图需要注写地层代号，岩石的地层代号由地质时代、岩石符号组成，两者用“-”相连，地质年代应符合图例2.1.2。
工程地质勘察图中图例的设计及应用
ｊＱ Ｊ
填 土
ｆＱ ａ Ｊ ＋
Ｉ ， 一 —． ．． ． ． Ｊ
Ｊ ： Ｊ
残 坡 积 微 风 化
ｌ
冲 洪 积
全 风 化
１ 图例 设计 的科学 性
ｊ芊 ｌ
强 风 化
『 ＿ 厂 ］ — ＿ ＿
中 风 化
首先 ， 图例设计 应具 备科学 性 。图例设 计 的正确 与 否 ， 仅关 系到 图件 的 中 心 内容 是 否 突 出 ， 是 直 接影 不 更 响工程 地质 勘察成果 质量 的好坏 。例 如 ， 张地质 剖 面 一 图 的地层划 分 中， 首先 应按 地 质 成 因类 型 进 行 分层 ， 根 据分 层结果 ， 出地层 剖 面 图 。在 剖 面 图 中 ， 作 涉及 到 的
２０ ０ ７年第 ３ 期
西部探 矿工 程
ｌ３ ３
工 程 地 质 勘 察 图 中 图 例 的 设 计 及 应 用
曾素贞
（ 东 省惠州地 质工程 勘察 院 ， 东 惠州 ５ ６ ０ ） 广 广 １ ０ ８
摘 要： 随着科 学技术的日益进步， 市场经济体制的逐步完善 ， 地质工作对加快城市发展、 高人 民生 提 活水平 的作 用 日益 显现 。工程勘 察报 告作 为野￣ ： 地 施 工、 种地 质 调 查及 室 内资料 整理 的唯 一成 ｋｒ － 各
题， 根据 多年 工作 经验 ， 讨 了图例设 计 的科 学性 、 探 实用性 和 艺 术Ｊ ｝ 生。 关键 词 ： 图例 ； 学性 科 实用性 ； 艺术性 ； 新性 创 中图分类 号 ： ２ ４ 文献标 识码 ： 文章 编号 ：ｏ ４ ５ １ （ Ｏ ７ ０ — ０ ３ — ０ Ｐ８ Ｂ １０— ７６ ２０ ）３ １３ ２
(完整版)地质图制图手册
数字化制图要求引用标准：《1:5000，1:10000地形图图式》GB/T 5791-93《1:500，1:1000，1:2000地形图图式》GB/T 7929-95《1:50000区域地质图图例》GB 958-89《铀矿地质勘查测量图件编绘规范》EJ/T 1120-2000《地质图用色标准及用色原则》总则1、编绘图件时，必须熟悉本要求、有关规范及地质勘查技术要求。
2、图件要以准确的原始资料为基础，及时对原始资料进行综合整理工作，以保证资料的准确性。
各种图件应突出主题，层次分明。
3、各种图件，必须做到及时、准确、齐全、清晰、统一。
4、图幅要求整洁，字体大小适当，颜色统一。
5、图件数字比例尺：选用宋体，高12mm，宽10mm (比例符号必须用半角)。
6、图件线条比例尺：选用宋体，高8mm，宽7mm；线段：X=20，Y=15，线型为90-0，线宽0.1mm，长度40mm。
7、图件坐标注记采用公里为单位，选用宋体，高5mm，宽4.5mm。
8、坐标线及高程线：黑色，线宽0.15mm，线型为1-0，X=Y=10，且必须用“键盘输入线”功能画线，尽量不用投影变换生成坐标。
9、图名要确切、简短，置于图框外顶部。
用黑色，图名距图幅两边大于50mm，字大小根据实际而定。
10、图外框线与内框线间距为12mm，外框线宽为1.5mm，内框线宽为0.15mm。
A3或更小的图件，可适当酌减少。
坐标线及图框线应采用“数字输入”，不能使用鼠标画制。
11、地层等符号用黑体，高4.5mm，宽4.0mm，尽量直接输入，不用子图库中符号，花岗岩可用子图表示，且应垂直向上，不旋转。
12、主要构造应有编号，构造编号字体用黑体，高4.5mm，宽4.0mm，数字编号须用下标表示(如F800 )。
13、图例中应包括图内所给的各种符号及色调，地形图上的惯用符号可不列出，图例与图幅内容一致，尽可能使用最简明的技术语言。
图例排列顺序一般先地层—地层界线—产状—构造—矿物、蚀变—工程—其它，最后为工作范围。
浅析矿井地质图件的三维绘制法
【 摘
一
要】 矿井地质 图件的编 图质量 ，是衡量地质报告优 劣的
项 主 要 内容 。 本 文 以绘 制 煤 炭 矿 井 中的 地 质 图件 为例 ，介 绍 了使 用 Ａｕ ｔ ｏ ＣＡＤ软件平 台绘制三维矿图的主要 方法和具体步骤 。
【 关键词 】 Ａ ｕ ｔ ｏ Ｃ Ａ Ｄ；煤炭矿井 ；地质图件 ；三维绘制
煤矿技术
浅析矿井地质 图件 的三维绘制法
段 红 英
（ 黑龙 江省煤 田地质勘察 院。黑龙江 哈尔滨 １ ５ ０ ０ ０ １）
勘探线的钻孔，我们不少人往往习惯按照垂直勘探线进行投影 。如 果地层走向正好和勘探线垂直或接近于垂直，这样的投影法还是适 用 的 ， 但 实 践 中 通 常 是 地 层 的 走 向和 勘 探 线 不 但 不 接 近 垂 直 而 且还 夹角小 ，再用这样的投影法就会产生矛盾 。所 以，我们绘制图件中 要综合考虑各方面因素影响，更要掌握作 图的方法和技巧 。 三维 图绘制 可分为手工绘制和开发软件绘制两种 。下面 以黑龙 江 省 勃 利 县 八 分 场 煤 炭地 质 图件 为 例 介 绍 一 下 三 维 图的 绘 制 。 （ １ ）点 击 “ 绘 图 ” 工 具栏 三 维 多 段 线 图标 。 （ ２ ）给区域 的中心线画线 。 （ ３ ）依据各测 点的标高 ，来确 定所 画三维 多段线上各界标点的 标高：首先选 中一条 多段线 ，点击对象特性 图表 ；然后再给各界标 点输入相应的标高。 （ ４ ）按给 定尺寸画出断面 （ 用多段线或 其他 组合线） ，生成面 域 （ Ｒ Ｅ Ｇ Ｉ Ｏ Ｎ ） ，将其移到所 画路径 的端点 ，进行两次旋转，使其与所 画 的路 径 完 全 垂 直 。 （ ５ ）新建坐标 ，并执行 “ 修改”／“ 三维操作 ”／“ 三维旋转 ” 命 令 对 其 进 行 多 次 旋 转 ，最 终 使 巷 道 断 面 完 全 垂 直 于拉 伸 路 径 。 （ ６ ）进 行拉 伸。点击实体工具栏上的拉伸命令或者在命令行输
勘探线设计地质剖面图的编制方法
勘探线设计地质剖面图的编制方法：现在的位置：第四章>>第六节第20页2 勘探线设计地质剖面图的编制方法：一般是依据矿区地形地质图和剖面上已有工程揭露资料编制；开发勘探阶段则多依据已有若干中段地质平面图、相邻勘探线剖面图等切制、转切或通过适当的内插、外推计算作图方法编制。
编制具体步骤：（图4-6-19.a-d）（1）绘制坐标网线：1）在平面图上投剖面的起止点A和B并连接成直线。
该直线或其延长线与x座标和y座标交角（锐角）分别为α和β。
2）绘剖面座标线。
一般选取z（高程）以及x或y座标中的一种。
x或y座标选取原则为：若α≥β则选取x座标；反之则选取y座标。
x或y座标相邻座标线的距离（如上左图的300与400）并非是100m，而是100/sin α m。
3）根据A和B点的座标值，将其投在剖面图上。
（2）地表资料绘制：包括：1.地形线2.地表地质界线3.地表探矿工程除了在剖面图上绘出上述内容，还应在剖面图下方的平面图上绘出。
（3）推测绘制地下资料并连接矿体据矿床地质图和其他有关资料并根据相邻及其他探矿资料及地质规律的变化趋势推测深部地质特征及界线。
（4）单项设计工程设计按所选定的勘探工程种类和间距，将各单项设计工程标绘在地质剖面图上（详见于后的单项工程设计），并标明编号。
然后完善剖面线平面位置图，补充取样结果表及图例、责任表等规定内容。
最后绘整理成图。
3设计中段地质平面图的切制在矿床地质勘探或开发勘探工作中，根据工程设计需要往往要切制中段设计（或预测）地质平面图或称为××m（标高）水平断面图。
所需资料依据：矿床地质图及对矿床地质构造特点和成矿规律的研究成果；一系列勘探线剖面图；或已有中段（尤其是相邻中段）地质平面图等。
可利用直接切制或各种转切的方法完成。
比例尺一般1∶500～1∶2000，按矿体规模与地质构造复杂程度而定。
现将具有一系列勘探线剖面图切制中段设计地质平面图的方法与步骤介绍如下（见图4-6-20）：（1）按设计需要确定切图标高（如100m）；（2）绘平面坐标网，要求对角线误差小于1毫米，同时画上各勘探线及编号；（3）从各勘探线剖面图上的切图标高线上切取各类工程及地质界线点，并转绘到平面图各相应勘探线上；（4）将各相邻勘探线上的对应地质界线点连接起来，注意地质构造线的性质、产状变化趋势；一般应按照：先新后老，先外后内，先主后次，先含矿层（带）后矿体、再矿石类型的顺序联图；若有相邻中段地质平面图，要参照对比修改；并根据对某些规律变化的趋势性认识，尤其对那些属内插外推界线的预测内容作必要修正；（5）按所选定设计的勘探工程种类（沿脉、穿脉、坑内钻等）和间距，作单项工程设计，并编号以完成预定的矿床勘探任务。
地球物理勘查图图式图例及用色标准
主要包括图名、图幅号、比例尺、图框、接图表、密级、图例、技术说明、责任表 等九项图外要素的整饰（见 # $ % $ & ’ # $ % $ #）。
本图式中所标注的间距一律以毫米为单位。 ! " % " $ 责任表与管理图签
质构造单元名称
(" 工作区域很大与
) " 用“ + + , + + ” 测区 名 称 一 致 时 两
表 示 工 作 地 区 时， 者合
其前后两个地区名 )" 重要标题地物名
称的等级要相同
称
* " 位 置 图 类、推 断
成 果 图 类，必 要 时
代之 以 物 探 方 法 大
类名称
’ " 物 探 方 法、参 数 ’ " 参 数 图 类 的 图
名称
的基本坐标系统
(" 参数名称能表明 (" 位置图类和推
方 法 时，只 写 参 数 断成果图类的图名
名称
可直接写出
) " 综合性图件名称，
可 写 出 物 探、化 探
方法大类名称
注记方式
汉字
汉字
汉字或符号、代号
汉字
! " # " $ 图名示俐
· ()-& ·
表!
注："）本表仅列出主要根据需要采用国际分幅或自由分幅。 此类图的图外要素安排格式原则上与国际分幅或方里分幅时相同。但视其幅面情况
允许其部分要素的位置有以下改动： 上节图中 * 置于 # 正下方；根据图面结构，当有空白处时，除 ,、-、. 保持原位
CAD绘制各类地质图的步骤及注意事项
CAD绘制各类地质图的步骤及注意事项CAD绘制平面图注意:地质绘图要求精确，特别是一些点的卡定,是不能有丝毫的误差的。
关于如何衡量地质图上的精确度，其实很简单，就是x,y,z。
地质图由点线面各种元素结合而成，而其中以点的定位最为重要,以下将在不同情况下对一些注意事项进行说明。
平面图的绘制步骤：1、在综合平面图上选取需要绘制的勘探线,在任意一端选取一个开始点。
开始点应是勘探线与综合图上的一个整数坐标线的交点为好。
2、勘探线平面图中的勘探线是一条平直的线段，所以坐标线在勘探线平面图中的走向一般都是倾斜的。
以开始点为基准,就可以开始绘制勘探线平面图了。
3、绘制时所需的数据：1以开始点为起点位置，测量勘探线的长度。
2测量勘探线与坐标线的夹角, 用于判定在勘探线平面图上的坐标线位置和角度。
3之后根据勘探线长度及结合综合图上的孔位位置，绘制勘探线平面图的外框大小。
剖面图的绘制步骤:在勘探线平面图的基础上，我们可以绘制勘探线剖面图了。
其步骤如下:1、剖面图就是根据勘探线在综合图上的位置而切一条剖面线,然后根据勘探线穿过的地层，在勘探线下绘制不同的岩性条纹而后最终成图。
在综合图上观察勘探线所经过的地形，需记录的数据:勘探线上各控制点的高程及其与开始点的距离、勘探线经过的地层分界位置、以及一些重要的地物的位置。
2、根据以上的数据我们可以画出勘探线上的地形变化，一些地层分界处、地物位置等。
（在此提醒，如果还需落钻孔或其他元素，请先不急着给剖面线上条纹,以为在绘制剖面线时，往往会出现某个点的不注意而导致制图误差,或高或低的情况在绘制剖面线时时很常见的问题，而修改起来也是一件挺麻烦的事，我想有过类似经历的同道们也很明白那种感受吧。
所以，我们的口号是，坚持从大到小的原则,绝不贪功冒进，不然产生的后果会让人很郁闷的。
钻孔钻线在平面图上的落法:在平面图上，所谓的钻孔钻线投影，就是把钻线上的各个点垂直的投影到地表平面上。
这需要到钻孔的测斜资料了，在平面图上,先落孔口坐标,在平面图找到相关的坐标线，利用CAD的偏移，就可以得到孔口坐标，其他的点也是一样的做法。
地质图绘图规定-一般规定
主题内容与适用范围1 主题内容本规程规定了区域地质及矿区地质图件制作的要求、一般规定以及作业程序。
2 适用范围本规程适用于区域地质调查、矿产详查及勘探矿区各类地质图件制作的技术依据之一。
其他地质图件可参照执行。
3 引用标准和规范DZ/T 0156－95 区域地质及矿区地质图清绘规程DZ/T 0157－95 1:50 000 地质图地理底图编绘规范DZ/T 0159－95 1:500 000 1:1 000 000 省（市、区）地质图地理底图编绘规范DZ/T 0156－95 1:250 000 地质图地理底图编绘规范1:50 000 区域地质矿产调查工作图式图例(1983 年)中华人民共和国地质矿产部地质勘查技术管理规范补充规定（测绘、地质绘图）（1991）中国人民武装警察部队黄金指挥部金矿勘查综合图件编绘指南中国人民武装警察部队黄金第三总队2第一章矢量化的一般规程1.1 对底图的质量要求一般地质图件原稿图应符合下列要求：1. 数学基础（直角坐标网、经纬网、内廓及各类控制点）精度必须符合规定要求；2. 图面平整、内容清晰、所附资料齐全；3. 国界、省（市、自治区）界等按国家有关规定进行了审查并有文字依据；4. 相邻图幅各要素接边误差符合要求。
1.2 矢量化前准备工作1. 矢量化前必须详细阅读底图（原图）和有关规范图式图例，了解各要素的清绘（矢量化）方法，做到心中有数。
2. 定作业计划。
作业计划可按要素拟定，也可按每日工作量具体划分，以便有条不紊的工作。
3. 底图是否清绘准确，发现疑难问题，必须在清绘前向有关人员问清弄懂，自己不能擅自改动。
1.3 矢量化的质量要求1. 原图各要素清绘符合规定要求，依比例尺的符号不得变形，不依比例尺的中心点位不得超差。
2. 上各项内容不得漏掉或有差错。
3. 国界及行政区划界线，严格按照可靠资料绘制。
如有国界线的图，必须上级批准，并附有正式审批文件，方可绘制印刷。
4. 必须尊重原图，不得随意改动原划线位置，必须保持各要素的几何精度。
地质图制图手册
数字化制图要求引用标准:《1:5000，1:10000地形图图式》GB/T 5791—93《1：500，1:1000,1：2000地形图图式》GB/T 7929-95《1:50000区域地质图图例》GB 958-89《铀矿地质勘查测量图件编绘规范》EJ/T 1120—2000《地质图用色标准及用色原则》总则1、编绘图件时，必须熟悉本要求、有关规范及地质勘查技术要求。
2、图件要以准确的原始资料为基础，及时对原始资料进行综合整理工作,以保证资料的准确性.各种图件应突出主题，层次分明.3、各种图件，必须做到及时、准确、齐全、清晰、统一.4、图幅要求整洁，字体大小适当,颜色统一。
5、图件数字比例尺：选用宋体，高12mm,宽10mm（比例符号必须用半角)。
6、图件线条比例尺：选用宋体,高8mm，宽7mm；线段：X=20，Y=15，线型为90—0,线宽0。
1mm，长度40mm。
7、图件坐标注记采用公里为单位，选用宋体,高5mm，宽4.5mm。
8、坐标线及高程线：黑色,线宽0.15mm,线型为1-0，X=Y=10，且必须用“键盘输入线”功能画线，尽量不用投影变换生成坐标。
9、图名要确切、简短，置于图框外顶部。
用黑色,图名距图幅两边大于50mm，字大小根据实际而定。
10、图外框线与内框线间距为12mm,外框线宽为1。
5mm，内框线宽为0。
15mm。
A3或更小的图件，可适当酌减少.坐标线及图框线应采用“数字输入”，不能使用鼠标画制。
11、地层等符号用黑体，高4.5mm，宽4.0mm，尽量直接输入，不用子图库中符号，花岗岩可用子图表示，且应垂直向上，不旋转。
12、主要构造应有编号,构造编号字体用黑体,高4。
5mm,宽4。
0mm，数字编号须用下标表示（如F800）.13、图例中应包括图内所给的各种符号及色调，地形图上的惯用符号可不列出,图例与图幅内容一致，尽可能使用最简明的技术语言。
图例排列顺序一般先地层—地层界线-产状-构造-矿物、蚀变-工程—其它，最后为工作范围。
工程地质平面图CAD绘图系统操作指南（1）
工程地质平剖面图CAD绘图系统徐春才1[摘要] 论述使用Auto CAD R14实现在平面图上沿任意方向自动切制工程地质剖面图的开发思路和方法。
全面介绍水利水电工程地质CAD绘图系统的特点和基本功能。
[关键词]水利水电工程勘察工程地质 CAD技术1. 概况水利水电工程面临的地质条件是十分复杂的，有时可对选址选厂和建筑物的安全、稳定具有重要意义，有时甚至起着决定作用。
因此，在前期的各设计阶段和施工过程中，重视和做好相应的工程地质勘察工作是十分必要的。
编绘工程地质图件，是工程勘察工作的一项重要内容。
也是水利水电工程设计中的基础资料、要将野外地质测绘、钻探、试验等数据通过的系统整理，综合分析，准确全面地反映到图件上，提供各设计阶段所需要的岩土工程资料。
随着计算机技术的飞速发展，使繁琐的工程勘察地质图件的编绘，实现计算机化成为可能。
近年来，Auto CAD以其惊人的发展速度，丰富的图形编辑功能，多种实用的二次开发手段，硬件的广泛适用性而受到广大用户的青睐，使其成为微机CAD的主导，也是我们开发工程勘察CAD系统的最好支持软件。
水利水电工程地质CAD绘图系统，自1988年开始开发，至现在形成了一个具有相当规模的CAD系统，涵盖了工程地质专业各种基本图件，包括钻孔柱状图、工程地质剖面图、工程地质平面图、平切图、平洞竖井展示图、各种等值线图、玫瑰花图、极点图、赤平投影图等，也包括天然建筑材料料场储量计算以及水利水电工程地质专业标准图例库。
同时包含了对工程项目和试验数据的一些统计计算，整个系统符合工程地质制图的基本原理。
应用该软件，可以方便地完成水利水电工程地质制图中的大部分图件绘制工作。
本系统多年来已在北京勘测设计研究院广泛投入使用，并已在生产实际中发挥了重要作用，在同行业中也产生了一定影响。
本系统适用于现阶段规程规范所要求的各种坝型水利水电工程勘察工作的内业整理，曾获全国工程勘察设计计算机优秀软件三等奖。
