电子电路符号大全
电子电路符号大全常用电子元器件参考大全第一节部分电气图形符号一．电阻器、电容器、电感器和变压器二．半导体管三．其它电气图形符号第二节常用电子元器件型号命名法及主要技术参数一．电阻器和电位器1．电阻器和电位器的型号命名方法表1电阻器型号命名方法号；若性能指标、尺寸大小明显影响互换时，则在序号后面用大写字母作为区别代号。
I 玻璃釉膜 8 高压 特殊函数 P 硼碳膜 9 特殊 特殊 U 硅碳膜G 高功率―― X 线绕 T 可调 ―― M 压敏 W ―― 微调 G 光敏 D ―― 多圈 R 热敏 B 温度补偿用――C 温度测量用 ――示例：(1)精密金属膜电阻器R J7 3第四部分：序号第三部分：类别（精密）第二部分：材料（金属膜）第一部分：主称（电阻器）(2) 多圈线绕电位器W X D 3第四部分：序号第三部分：类别（多圈）第二部分：材料（线绕）第一部分：主称（电位器）2．电阻器的主要技术指标(1) 额定功率电阻器在电路中长时间连续工作不损坏，或不显著改变其性能所允许消耗的最大功率称为电阻器的额定功率。
电阻器的额定功率并不是电阻器在电路中工作时一定要消耗的功率，而是电阻器在电路工作中所允许消耗的最大功率。
不同类型的电阻具有不同系列的额定功率，如表2所示。
表2电阻器的功率等级(2) 标称阻值阻值是电阻的主要参数之一，不同类型的电阻，阻值范围不同，不同精度的电阻其阻值系列亦不同。
根据国家标准，常用的标称电阻值系列如表3所示。
E24、E12和E6系列也适用于电位器和电容器。
表3 标称值系列表中数值再乘以10，其中n为正整数或负整数。
(3) 允许误差等级表4电阻的精度等级允许误差( % ) ±0.001±0.002±0.005±0.01±0.02±0.05±0.1等级符号E X Y H U W B3．电阻器的标志内容及方法(1)文字符号直标法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，额定功率、允许误差等级等。

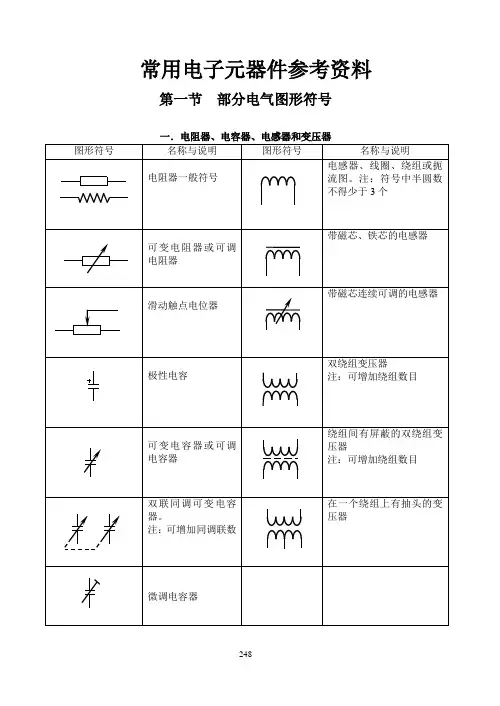

常用电子元器件符号
常用电子元器件参考资料第一节部分电气图形符号一．电阻器、电容器、电感器和变压器248二．半导体管三．其它电气图形符号249第二节常用电子元器件型号命名法及主要技术参数一．电阻器和电位器1．电阻器和电位器的型号命名方法示例：(1)精密金属膜电阻器R J7 3第四部分：序号第三部分：类别（精密）第二部分：材料（金属膜）第一部分：主称（电阻器）(2) 多圈线绕电位器W X D 3第四部分：序号第三部分：类别（多圈）第二部分：材料（线绕）第一部分：主称（电位器）2502．电阻器的主要技术指标(1) 额定功率电阻器在电路中长时间连续工作不损坏，或不显著改变其性能所允许消耗的最大功率称为电阻器的额定功率。
电阻器的额定功率并不是电阻器在电路中工作时一定要消耗的功率，而是电阻器在电路工作中所允许消耗的最大功率。
不同类型的电阻具有不同系列的额定功率，如表2所示。
(2) 标称阻值阻值是电阻的主要参数之一，不同类型的电阻，阻值范围不同，不同精度的电阻其阻值系列亦不同。
根据国家标准，常用的标称电阻值系列如表3所示。
E24、E12和E6系列也适用于电位器和电容器。
(3) 允许误差等级3．电阻器的标志内容及方法(1)文字符号直标法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，额定功率、允许误差等级等。
符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值，其文字符号所表示的单位如表5所示。
如1R5表示1.5Ω，2K7表示2.7kΩ，表５251例如：RJ71－0.125－5k1－II允许误差±10%标称阻值(5.1kΩ)额定功率1/8W型号由标号可知，它是精密金属膜电阻器，额定功率为1/8W，标称阻值为5.1kΩ，允许误差为±10%。
(2)色标法：色标法是将电阻器的类别及主要技术参数的数值用颜色（色环或色点）标注在它的外表面上。
色标电阻（色环电阻）器可分为三环、四环、五环三种标法。
电池符号图案
电池符号图案电池符号图案在大家的日常生活中都有所接触，它们被用于诸如电池、电源器、充电器和电池组等电子设备的外壳上，标识这些设备的电压、电流和电池容量等信息。
因此，了解电池符号图案的含义是掌握电子设备使用方法的必备知识。
电池符号图案和标志有四种主要类型：一种是周围环绕着圆点或十字花洞的“M”字标志；还有一种是表示电压的双下划线和数字；另一种是电池容量的狭义标记；最后一种是充电器的额定电流“C”字标志。
“M”字标志是电子设备上最常见的一种电池符号，也是电池符号图案中最重要的一种。
该标志中环绕着圆点、十字花洞或空心环的是“M”字，表示“Mains”（电源），即指示是否可以通过AC电源（交流电）供电。
如果该电子设备为“M”字标志，则说明该设备可以接入AC电源；而如果该标志中有一个叹号符号（“！”），则表示该设备只能通过DC电源（直流电）供电。
双下划线和数字是表示电压的电池符号图案。
双下划线标志着一个数字，表示该设备的额定电压。
这个数字通常以伏特（V）为单位，因此，如果设备的双下划线标志中有一个“10”，则表示该设备的额定电压为10伏特，即10V。
狭义标记是用于表示电池容量的电池符号图案。
电池容量用容量标记表示，它是一个由若干个大写字母和数字组成的符号，单位为安培小时（Ah），例如一个“2.2Ah”的标记表示该电池的容量为2.2安培小时。
最后，“C”字标志是充电器额定电流的电池符号图案。
它标明了充电器的最大输出电流，该电流通常以安培（A）为单位，是根据电池或设备的实际容量来确定的。
例如，一个“2C”的标记表示该充电器的最大输出电流为两倍电池容量，因此，如果电池容量为2.2安培小时，那么该充电器就有4.4安培的最大输出电流。
电池符号图案对我们正确使用电子设备至关重要。
因此，在使用电子设备时，应先查看其外壳上的电池符号图案，以了解电压、电流和电池容量等信息，以确保使用方法的正确性，并避免不必要的危险。
(整理)常用电子元件的标志方法与选用
第二章常用电子元件的标志方法与选用第一节电阻元件的标志方法电阻元件的标志方法主要有三种：直标法、文字符号法、色标法。
一、直标法是利用阿拉伯数字和单位符号在电阻器的表面直接标出电阻的电阻值和允许误差的方法。
如图2-1-1图2-1-1直标法中用Ω、KΩ、MΩ这些符号表示电阻阻值的单位，分别表示欧姆、千欧姆、兆欧姆。
二、文字符号法是利用阿拉伯数字及字母符号的组合来表示阻值、允许误差的方法。
1.文字符号表示单位：其意义见表2-1-1表2-1-12.数字与文字符号组合的意义：文字符号R、K、M之前的数字表示整数位阻值；文字符号R、K、M之后的数字表示小数位阻值。
例如：R10表示0.1Ω；1R0表示1Ω；1K0表示1千欧姆；5K6表示5.6千欧姆等。
三、色标法（色环法）四色环两位有效数字标志法：电阻器用四条色环表示阻值与误差，称为四色环法。
其意义为：前三条色环标明两位有效数字及倍率，最后一条色带表示允许偏差。
色带与阻值关系如表2-1-2。
例如：四条色环为红、红、黄、银，则表示阻值为220KΩ、允许偏差±10%。
对于第三条色带，还以采用简便读法：上例中第三条色带为黄色，即可判定该电阻值为几百几十KΩ。
第二节电阻的选用一、电阻的分类电阻的种类很多，概括起来，可分为固定电阻和可调电阻（电位器）两大类。
常用固定电阻的标志符号见表2-2-1。
二、电阻的选用一般，无线电而言对于电阻的选用无特别的要求，绝大多数情况下，用1/8W 的小型电阻就可以了。
在小型电阻中，以碳膜电阻和金膜电阻常见。
大于2W的电阻，就要选用线绕电阻。
使用前所有的电阻都要用万用表校测一次，看阻值是否正确。
第三节电容元件的标志方法电容元件的标志方法主要有两种：直标法、文字符号法。
一、直标法是利用阿拉伯数字和单位符号在电容器的表面直接标出电容的电容值和允许误差的方法。
如图2-3-1图2-3-1直标法中用pF、uF、F这些字母表示电容的容量单位为皮法、微法、法拉。
