燃油压力调节器工作原理
燃油压力调节器工作原理
燃油压力调节器是一种用于汽车发动机燃油系统的关键部件，其主要工作原理是通过调节燃油的压力来确保稳定的燃油供应。
燃油压力调节器通常由一个机械弹簧和一个活塞组成。
燃油通过燃油滤清器进入调节器，然后进入调节器的内部腔室中。
当发动机运行时，燃油高压泵会产生高压燃油并向燃油系统供应，燃油压力调节器通过调整腔室内的压力来控制燃油的流量。
在燃油压力调节器的活塞上有一个感应膜片，它能感受到腔室内的燃油压力。
当燃油压力超过设定值时，感应膜片会被推动，压力会将活塞向下推动。
同时，燃油通过活塞上的调压阀流回燃油箱，以降低燃油压力。
当燃油压力低于设定值时，感应膜片会弹回，活塞会阻挡调压阀，使得燃油无法流回燃油箱，从而增加燃油压力。
这样，燃油的压力可以在设定值范围内自动调节，以满足发动机的燃油需求。
总结起来，燃油压力调节器的工作原理是通过感应膜片和活塞来感知并调节燃油压力，以确保稳定的燃油供应。
汽车喷油嘴喷射不均的调整方法
汽车喷油嘴喷射不均的调整方法汽车喷油嘴在发动机燃烧过程中起着重要作用，它负责将燃油均匀喷射到汽缸中，以保证引擎正常运行。
然而，由于长时间使用或者其他原因，喷油嘴可能出现喷射不均的情况。
本文将介绍一些调整汽车喷油嘴喷射不均的方法，以帮助解决这一问题。
一、检查喷油嘴故障在调整汽车喷油嘴之前，首先需要检查喷油嘴是否存在故障。
常见的喷油嘴故障包括堵塞、喷口损坏或者喷嘴过度磨损等。
可以通过以下步骤来检查喷油嘴故障：1. 断开供油管道：首先，断开喷油嘴与供油管之间的连接。
2. 清洗喷油嘴：将喷油嘴浸泡在适量的清洁剂中，确保清洁剂能够完全覆盖喷油嘴。
使用刷子轻轻刷洗喷油嘴，以去除可能存在的积碳或杂质。
3. 检查喷口和喷孔：仔细检查喷油嘴的喷口和喷孔，确保它们没有任何损坏或者堵塞。
4. 冲洗喷油嘴：使用适量的清洁剂冲洗喷油嘴，确保喷油嘴完全清洁。
5. 反吹喷油嘴：将喷油嘴与供油管道连接好，启动发动机，让它正常运转几分钟。
然后，使用专用的喷油嘴清洗装置进行反吹，以确保喷油嘴没有任何堵塞。
二、调整喷油嘴喷射量如果汽车喷油嘴喷射不均是由于喷射量不一致引起的，那么我们可以通过以下方法来进行调整：1. 使用喷油嘴测试仪：喷油嘴测试仪可以帮助我们准确测量每只喷油嘴的喷射量。
按照喷油嘴测试仪的使用说明进行操作，将其连接到每只喷油嘴上，记录喷射量。
2. 调整喷油嘴：根据测量结果，我们可以发现是否存在某只喷油嘴喷射量过大或过小的情况。
通过调整喷油嘴上的喷油量螺母或喷嘴上的调节螺丝，以增加或减少喷油量，以实现喷射量的均衡。
3. 再次测试喷射量：在调整完成后，再次使用喷油嘴测试仪进行测试，确保喷射量达到均衡状态。
三、检查燃油系统其他部件除了喷油嘴本身，其他燃油系统的部件也可能导致喷油不均。
因此，在调整喷油嘴之前，还应该仔细检查燃油系统的其他关键部件：1. 燃油滤清器：检查燃油滤清器是否堵塞。
如果滤清器堵塞，将影响燃油供给，导致喷油嘴喷射不均。
发动机电控技术复习提要(以有答案)(-
一、填空题(1５题。
３0分)：1、电喷发动机的控制原则：即以_EＣＵ＿为控制核心，以_空气流量＿和＿发动机转速_为控制基础，以＿喷油器＿、_点火器_和＿怠速空气调节器_等为控制对象，保证获得与发动机工况相匹配的最佳混合气成分和点火时刻。
2、热式空气流量计的主要元件是＿_热线电阻_,可分为_热线式空气流量计＿和_热膜式空气流量计_。
3、若冷却液温度传感器或进气温度传感器出现故障，发动机控制系统的安全保障功能起作用,通常按发动机冷却水温度＿８0_（2０0C、80０Ｃ）、进气温度＿2０＿(200C、８00Ｃ）控制发动机工作,以防止混合气过浓或过稀。
4、电喷发动机燃油喷射系统,按喷油器的控制方式可分为_同时喷射_、_分组喷射_和＿顺序喷射＿发动机转速超过安全转速时，喷油器停止喷油，防止_＿超速__。
5、燃油压力调节器的作用是根据_进气歧管绝对压力_的变化来调节_燃油总管_的油压,使喷油器的＿相对压力_保持恒定,使得喷油器的喷油量唯一地取决于喷油器的＿开启时间_。
6、燃油喷射的控制主要是指_喷油正时＿的控制和＿喷油量_的控制，ECU首先根据发动机的_进气量＿和_转速＿确定基本喷油量,再根据_发动机水温_、_节气门开度＿、_进气歧管压力_等运行参数加以修正。
7、在发动机同步喷射中，又可分为_顺序喷射＿、_分组喷射_和_同时喷射_三种类型。
8、电控燃油喷射系统用英文表示为_EＦI_,怠速控制系统用英文表示为_ISC _。
9、目前,应用在发动机上的子控制系统主要包括电控燃油喷射系统、_电控点火系统_和其他辅助控制系统。
１０、在电控燃油喷射系统中,除喷油量控制外,还包括喷油正时控制、＿＿燃油停供_和＿_、燃油泵＿控制。
11、电控点火系统最基本的功能是_点火提前角控制_。
此外,该系统还具有_通电时间_控制和＿_爆燃_控制功能。
12、排放控制的项目主要包括废气再循环控制、活性炭罐电磁阀控制、氧传感器和_空燃比闭环控制、二次空气喷射控制等。
燃油系的常见故障及排除方法
燃油系的常见故障及排除方法一、燃油系统油压的检查在测试油压时,首先把油压表接到油压测试头上，如无油压测试头，应选择合适的位置（如燃油滤清器、脉冲阻尼器、供油管与分油管连接处等）安装，然后接上油压表.测试指数如下:1．供油压力:指发动机怠速运转中燃油系统的实际工作油压，正常油压值在250—300Kpa如果指针剧烈摆动油压可能不正常.2．调节压力：指发动机怠速运转中将油压调节器真空管拆开后，燃油系统升高后的油压减去供油压力的差值，应在28--70Kpa之间.3．最大油压：指发动机怠速运转中,将回油管夹住时燃油系统的油压，应为供油压力的2—3倍.4．供油量:指在发动机怠速运转中，读取燃油系统的供油压力。
然后急加速到3000r/min 以上，此时立刻读取油压值，应不得低于供油压力21Kpa以上。
如果低于此值,表示供油量不足。
5．系统残压：指在发动机怠速运转中，读取燃油系统油压。
然后将发动机熄火,并等待20min 后，系统油压应保持在140Kpa以上。
如果无法保持残压，则再将发动机起动，并在建立油压后熄火.此时如果将回油管夹住后即能保持正常残压,表示油压调节器漏油;如果夹住进油管后,才能保持正常残压，则表示燃油泵(单向阀）漏油；如果同时夹住进油管及回油管仍无法保持残压，表示喷油器漏油。
二、主要故障现象三．各部件的检查1．燃油泵的检查就车检查时，点火开关置于“ON”位置时,燃油泵应转动2S，并且无杂音.如很大的杂音，应清洗燃油泵或者根据情况更换燃油泵。
如点火开关置于“ON”位置，听不到燃油泵转动的声音,应检查燃油泵插头的电压。
点火开关置于“ON”位置，2S内应有12V电压，如无电压，应根据该车的控制电路检查。
如有电压,测量燃油泵的电阻值,应符合规定值如不符合规定值则应更换燃油泵。
如燃油泵转动,但油压低,则应拆下燃油泵，对燃油泵和燃油泵滤网清洗，装复上车试验,如油压仍低则应更换燃油泵。
2．喷油器的检查因为发动机缺火或长时间没有清洗喷油器，会在喷口处形成积炭,因为积炭会影响喷射质量和雾化质量，有时积炭会将喷油器内针阀完全卡死,而使针阀无法动作，应拆下喷油器进行清洗。
山东交通学院汽车维修工程复习题
《汽车维修工程》 A 复习题一、概念（每小题4分，共20分）1）可靠度：产品在规定时间和规定条件下完成规定功能的概率。
2）维修性：汽车在规定时间和规定条件下维修时，保持或恢复规定功能的概率。
3）汽车维修制度：为实施汽车维修工作所采取的技术组织措施的规定。
4）就车修理法：将要修理的汽车总成拆下维修后又装到原来的汽车上。
二、填空（每空1分，共14分）1．可靠寿命的三个指标是特征寿命、中位寿命和额定寿命。
2．活塞环的三个间隙是端隙、背隙和侧隙。
3．零件疲劳断裂的宏观特征包括疲劳源、裂纹的产生和发展区和最后断裂区。
4．铸铁在焊修过程中容易出现的问题是白口、裂纹和气泡。
5．汽缸搪削量 =选配活塞最大直径—所搪汽缸最小直径+配缸间隙—磨缸余量。
6．曲轴轴承与座孔的过盈配合是通过轴瓦余面高度保证的。
7．铰削气门座时以气门导管为定位基准。
8．电喷发动机燃油压力调节器的作用是保证喷油器进油端油压和喷油口气压的压力差恒定。
三、判断（每小题1分，共10分）1．整车磨合时，应尽量使用大负荷和大转速。
（×）2．流体摩擦磨损大，固体摩擦磨损小。
（×）3．零件静配合部位不产生磨损。
（×）4．汽车二级维护要求解体发动机。
（×）5．铸铁焊修比碳钢的焊修更容易。
（×）6．汽缸搪缸的主要目的是修整汽缸孔的形状误差。
（√）7．检查活塞偏缸时在安装活塞环的情况下进行。
（×）8．测量气缸体内径使用的工具是游标卡尺（×）9．制动防抱死控制系统在车速低时仍然起作用。
（×）10．自动变速器换档时机取决于车速和发动机的负荷。
（√）四、简答题（共56分）1．简述气缸孔的磨损规律及原因。
气缸表面沿其高度方向呈上大下小的锥形。
气缸壁发生最大磨损的部位，是当活塞位于其行程上止点时第一道活塞环所对应的缸壁处。
原因：(1)工作气体压力的影响。
(2)气缸壁温度和润滑条件的影响。
(3)进气磨料颗粒的影响。

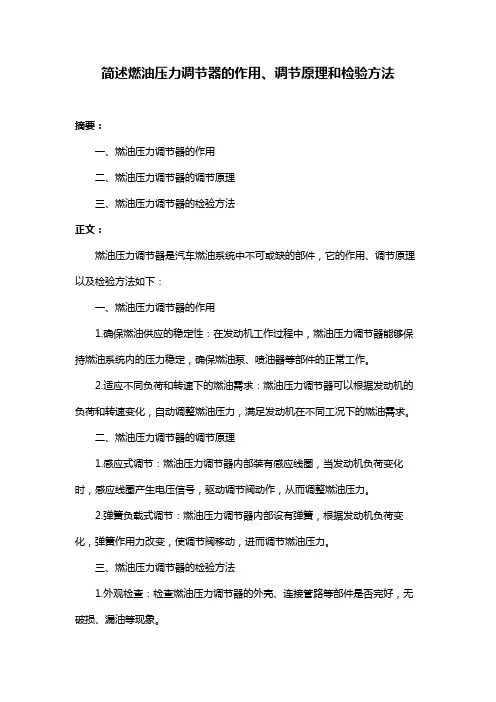

简述燃油压力调节器的作用、调节原理和检验方法
简述燃油压力调节器的作用、调节原理和检验方法
摘要：
一、燃油压力调节器的作用
二、燃油压力调节器的调节原理
三、燃油压力调节器的检验方法
正文：
燃油压力调节器是汽车燃油系统中不可或缺的部件，它的作用、调节原理以及检验方法如下：
一、燃油压力调节器的作用
1.确保燃油供应的稳定性：在发动机工作过程中，燃油压力调节器能够保持燃油系统内的压力稳定，确保燃油泵、喷油器等部件的正常工作。
2.适应不同负荷和转速下的燃油需求：燃油压力调节器可以根据发动机的负荷和转速变化，自动调整燃油压力，满足发动机在不同工况下的燃油需求。
二、燃油压力调节器的调节原理
1.感应式调节：燃油压力调节器内部装有感应线圈，当发动机负荷变化时，感应线圈产生电压信号，驱动调节阀动作，从而调整燃油压力。
2.弹簧负载式调节：燃油压力调节器内部设有弹簧，根据发动机负荷变化，弹簧作用力改变，使调节阀移动，进而调节燃油压力。
三、燃油压力调节器的检验方法
1.外观检查：检查燃油压力调节器的外壳、连接管路等部件是否完好，无破损、漏油等现象。
2.电阻检查：使用万用表测量燃油压力调节器感应线圈的电阻值，与标准值进行对比，判断其好坏。
3.压力测试：将燃油压力调节器与压力表连接，测试其在不同负荷和转速下的燃油压力调节性能，判断其是否正常工作。
4.动态检验：在发动机运行过程中，观察燃油压力调节器的工作状态，检查其是否能适应发动机负荷和转速的变化，保持燃油压力稳定。
通过以上介绍，我们对燃油压力调节器的作用、调节原理和检验方法有了更深入的了解。
汽车燃油供给系统的故障诊断与修复技巧
汽车燃油供给系统的故障诊断与修复技巧汽车作为现代社会中重要的交通工具，其性能的稳定与否直接关系到我们的出行安全和效率。
燃油供给系统作为汽车发动机的重要组成部分，负责为发动机提供适量、清洁的燃油，一旦出现故障，会导致发动机工作异常，影响汽车的动力性、经济性和排放性能。
因此，掌握汽车燃油供给系统的故障诊断与修复技巧对于汽车维修人员和车主来说都具有重要意义。
一、汽车燃油供给系统的组成及工作原理汽车燃油供给系统主要由燃油箱、燃油泵、燃油滤清器、燃油压力调节器、喷油器以及燃油管路等组成。
燃油箱用于储存燃油，燃油泵将燃油从燃油箱中吸出，并加压输送到燃油滤清器。
燃油滤清器的作用是过滤燃油中的杂质和污染物，确保进入发动机的燃油清洁。
经过过滤的燃油在燃油压力调节器的调节下，保持稳定的压力，然后通过喷油器喷射到发动机的进气道或气缸内，与空气混合后燃烧。
在这个过程中，燃油压力调节器根据发动机的工况和负荷，调整燃油压力，以保证燃油的供给量与发动机的需求相匹配。
喷油器则根据发动机控制单元（ECU）的指令，精确控制燃油的喷射时间和喷射量，实现最佳的燃烧效果。
二、常见故障类型及表现1、燃油压力异常燃油压力过高或过低都会导致发动机工作不正常。
燃油压力过高可能会造成喷油器喷射量过大，使混合气过浓，发动机冒黑烟、油耗增加；燃油压力过低则会导致喷油器喷射量不足，混合气过稀，发动机动力不足、加速不良，甚至无法启动。
2、喷油器故障喷油器堵塞会导致燃油喷射不畅，发动机工作不稳、抖动；喷油器泄漏则会使燃油未经正常喷射而直接进入气缸，造成混合气过浓，发动机冒黑烟、油耗增加。
3、燃油泵故障燃油泵磨损或损坏会导致供油不足，发动机动力下降、启动困难甚至无法启动；燃油泵工作噪声过大也可能是其出现故障的征兆。
4、燃油滤清器堵塞燃油滤清器堵塞会导致燃油流通不畅，供油压力下降，发动机动力不足、加速不良。
5、燃油管路泄漏燃油管路泄漏会导致燃油压力下降，发动机工作不稳，甚至可能引发火灾等安全隐患。
奥迪轿车3.0I-V6-TDI型柴油机燃油供给系统详解(word文档良心出品)
奥迪轿车3.0I-V6-TDI型柴油机燃油供给系统详解新款奥迪A6L轿车3.0I-V6-TDI型柴油机的燃油供给系统采用了Bosch 公司的第3代共轨技术，如图1所示。
该系统配有一个由齿形皮带驱动的高压泵，左、右气缸座各有一条分配管。
喷油压力提高到了1600bar（1bar =100kPa），比以前的第二代共轨系统提高了250bar。
图11．压电喷油阀新一代共轨系统上最重要的改进就是燃油喷射系统采用了如图2所示的压电喷油阀（Piezo-喷油阀）。
这种喷油阀是利用压电效应来控制的。
压电效应是指当离子构成的晶体（电气石、石英、酒石酸钾钠）发生变形时，会产生一个电势。
压电效应也可以反过来用，即加上电压后晶体会被拉长。
图2采用压电喷油阀的好处在于：每个工作行程可产生多个触发周期；大大缩短多个喷油阀之间的切换时间；可以产生很大的力以对抗共轨压力；燃油卸压时可精确地控制行程；触发电压为110～148V，这取决于轨道的压力。
需要注意的是：维修时，如果更换了喷油阀，则必须对喷油阀进行与喷射系统匹配的操作，同时，还要进行喷油量对比（IMA）试验。
喷油阀中的液力转换器（连接模块）将执行元件模块长度的增长转化为液体压力和位移，然后作用到切换阀上。
连接模块（如图3所示）的作用就像液压缸，它的上面通过压力调节阀总是作用有10bar的燃油压力，该压力使这个液压缸反向运动。
如果没有这个反向压力，则喷油阀就会失效。
燃油在连接模块中的连接活塞 A和阀活塞 B之间起压力缓冲垫的作用。
当喷油阀有动作但不喷油时（系统内进入了空气），喷油阀就会以启动转速来进行排气。
图3图4喷油阀中的切换阀（如图4所示）由阀门板、阀门芯、阀门弹簧和节流片组成。
燃油经节流片上的入口节流阀（Z）流到喷嘴针阀处并进入该针阀上部的腔内，于是喷嘴针阀的上部和下部压力就平衡了，喷嘴针阀就被喷嘴弹簧的作用力保持在关闭的位置上。
当压下阀门芯时，回流通路就打开了，轨内的压力油首先流过喷嘴针阀上部的一个较大的出口节流阀（A），于是喷嘴针阀就被该压力抬离针阀座，然后就开始喷油。
简述燃油压力调节器工作过程
简述燃油压力调节器工作过程燃油压力调节器是现代汽车发动机燃油系统的一个重要组成部分，它起着调节燃油压力、保持稳定油压的作用。
在汽车发动机工作过程中，燃油压力调节器会根据各种工况的需要，自动调节燃油压力，从而保证燃油供应的稳定性和燃烧效率的提高。
燃油压力调节器通常由压力调节阀、弹簧、活塞以及进气和出气管路组成。
它的工作过程主要包括燃油进入、压力调节和燃油输出三个环节。
下面将分别详细介绍这些环节的具体工作过程。
首先是燃油进入环节。
燃油从油箱经过燃油泵被抽送到燃油供应管路中，一部分燃油通过进气管路进入燃油压力调节器。
进入调节器的燃油首先进入调节器的压力调节阀和进气管路之间的空腔中。
其次是压力调节环节。
在调压过程中，燃油压力调节阀通过对压力控制的具体调节，控制进气和出气管路之间的压力差。
进气管路通常与气压相关联，从而使压力调节阀处于平衡状态。
当燃油压力调节器需要提高燃油压力时，压力调节阀会阻挡进气管路中的燃油流动，从而提高进气管路中的压力，进而提高整个燃油系统的工作压力。
当燃油压力超过设定的压力范围时，压力调节阀会逐渐打开一定的开口，通过泄压口将多余的燃油排出，从而保持燃油压力在设定的范围内。
最后是燃油输出环节。
经过上述压力调节过程，调节器内部的调节阀将调整好的燃油压力输出到燃油供应管路中，以供应给发动机的燃烧室。
调节器输出的燃油压力需要适应不同工况下发动机的燃烧需求，保证燃油供应的稳定性和燃烧效率的提高。
燃油压力调节器的工作过程是一个动态的过程，它根据发动机负荷的不同、转速的变化以及燃烧需求的变化，自动调节燃油压力。
当发动机负荷较大时，需要更多的燃油供应，燃油压力调节器会通过增加燃油压力来满足需求。
相反，当发动机负荷较小时，需要较少的燃油供应，燃油压力调节器会通过减少燃油压力来满足需求。
这种动态调节的过程可以使燃油供应更加稳定，提高发动机的燃烧效率和整体性能。
总结来说，燃油压力调节器通过燃油进入、压力调节和燃油输出等环节的协同作用，实现对燃油压力的自动调节，从而保证燃油供应的稳定性和燃烧效率的提高。
燃油压力调节器的工作原理
燃油压力调节器的工作原理
燃油压力调节器是一种用于控制发动机燃油系统压力的装置。
它的工作原理如下：
1. 燃油压力调节器通常安装在燃油泵或喷油嘴之间的油路上。
它由一个可调节的弹簧和一个控制阀组成。
2. 当发动机运转时，燃油泵会将燃油送至燃油压力调节器。
燃油通过控制阀进入调节器的内部。
3. 调节器内的弹簧会对进入的燃油施加一定的压力。
这个压力取决于弹簧的弹性以及调节器上的压力调节旋钮的位置。
4. 一旦燃油压力超过调节器设定的阈值，控制阀会打开，允许多余的燃油通过绕过调节器返回到燃油箱。
5. 当发动机负载增加时，燃油需求也会增加。
这时，燃油压力调节器会通过控制阀自动调节，并增加燃油的流量和压力，以满足发动机的需求。
6. 反之，当发动机负载减小或者处于怠速状态时，燃油压力调节器会相应降低燃油压力，以节省燃油并减少燃料消耗。
通过不断调节燃油压力，燃油压力调节器能够确保发动机在不同工况下始终获得所需的燃油供应。
这有助于提高发动机的燃烧效率，减少尾气排放，并延长燃油系统的使用寿命。
燃油调节器操作方法
燃油调节器操作方法燃油调节器操作方法是调节机动车发动机燃油供给的设备。
它通过控制进入汽缸的燃油量，以保持发动机的正常运行和提高燃油经济性。
下面将详细介绍燃油调节器的使用方法。
首先，燃油调节器通常位于机动车发动机上的燃油系统中。
它是通过与其他系统（如点火系统和进气系统）连接来调整燃油供给的。
其次，燃油调节器操作方法通常包括以下几个步骤：1. 检查调节器的位置：首先，需要确定燃油调节器的位置。
燃油调节器通常安装在燃油喷嘴或汽缸之间的燃油输送管道上。
2. 解除电源连接：为了安全起见，操作前要确保燃油调节器的电源已被切断。
这可以通过拔掉电池的负极线来实现。
3. 检查燃油压力：在操作燃油调节器之前，需要检查燃油系统的压力。
这可以通过使用压力表在燃油系统上检测压力来完成。
如果压力不正常，需要查找并解决可能的问题。
4. 调整燃油压力：在检查完燃油系统的压力后，接下来就是需要根据厂家的建议和发动机的工作要求来调整燃油调节器的压力。
这可以通过旋转调节器上的调节螺钉来实现。
根据需要，将燃油压力调整为合适的水平。
5. 连接油管：在调整完燃油压力后，需要重新连接燃油供给管路。
确保连接紧固，并且没有漏油的迹象。
6. 重新连接电源：当一切都准备好后，需要重新将电源连接到燃油调节器上。
再次检查全部连接，并确保电源线连接正常。
7. 启动发动机：完成以上步骤后，可以重新启动发动机。
启动后，需要观察发动机的工作状态，确保燃油供给正常，没有异常震动或其他问题。
8. 测试行驶：发动机启动后，可以进行简短的行驶测试。
检查车辆的加速性能和稳定性，确保燃油调节器的调整没有影响整体性能。
注意事项：- 在操作燃油调节器时，需要小心防止燃油泄漏。
如果发现任何漏油迹象，需要立即停止操作，并检查和修复问题。
- 操作燃油调节器时，应遵循制造商的建议和指导，以确保安全和正确的操作。
- 如果不了解操作燃油调节器的方法，最好请专业技师或经验丰富的人员来完成相关操作。
一起与燃油压力调节器有关的发动机故障分析
２ 燃 油压 力调 节器 的工作 原 理 与输 出特
性［ ４ ］
发动机工作时，电动汽油泵在单位时间内将
一
定量 的压 力燃 油输 入供 油总 管 ，其 中 的－ ｄ部 ＇
Ｊ － ｒ
图 １ 油压调节器 的结构
１ 气 歧管压 力接 头； ． ； 阀 体； ． 门；． ． 进 ２弹簧 ３ ４阀 ５进油 １ ６回油 口 ３；．
机电技术
２１ 年６ ０２ 月
一
起 与燃油压 力调节器有关的发动机 故障分析
关 飞
（ 肇庆科技职业技术学院， 东 肇庆 ５ ６ ０ ） 广 ２ １０
摘
要 ：发动机燃油压力调节器简称调压 阀，结构虽然简单，但是作用很大 。在电喷发动机 中，喷油量是重点控 制
对 象，是一个很复杂的控制过程 。影 响喷油量 的诸 多因素中 ，可控 的有两个 ，即喷油脉 宽和喷油压力 ，脉 宽由发动机 Ｅ Ｕ 根据发动机 工况 等参数进行控制 ，喷油压力则 由调压 阀控制 。调压阀的故障对发动机性能的影响往往 比较 隐蔽， Ｃ 容 易被忽略 。在多起汽车维修案列中，故障都与调压 阀的故障有关 。文章 目的是通过对 调压 阀的结构 、原理以及输 出特
弹簧 、阀体 、 阀门和铝 合金 壳体 组 成 ，阀体 固定 在金 属膜 片上 ， 阀体 与 阀 门之 间安 装有一 个球 阀 ，
射 环 境 压 力越 低 （ 气 门开 度 越 小 或 者 发动 机 负 节
荷越 小） ，就 越容 易喷 射 。 因此 ，当喷 油环 境压 力增 大 时 ，喷油压 力 也
将 车交 给车 主 。
＝ ＋ ＝３ ０ 一 ） ９ ｋ ａ ０ ＋（５ ＝２ ５ Ｐ 由此 可见 ，由于进 气歧 管负 压 的作用 ，当发 动机 怠速 运转 ， 油压力 达 到 ２ ６ｋ ａ ，燃 油压 燃 ４ Ｐ 时
汽车发动机电控汽油机燃油供给系统图文详解-精
学习目标：
1、了解燃油供给系统油路的工作流程; 2、理解喷油正时、喷油量、燃油停供控制理论，知道燃 油喷射的基本条件; 3、了解燃油泵的工作原理及故障检测方法; 4、了解喷油器的工作原理及故障检测方法; 5、了解燃油压力调节器的工作原理及故障检测; 6、学会典型车系的燃油泵及控制电路的故障检测; 7、学会典型车系喷油器及控制电路的故障检测。
发动机ECU和燃油泵ECU共同控制的三速燃油泵电路
（3）燃油泵关闭控制
燃油泵惯性开关的安装位置与结构示意
燃油泵惯性开关工作原理
当驾驶员空气囊、 前排乘客空气囊或座椅 侧空气囊充气膨胀时， 燃油切断控制装置使燃 油泵停止运转。因发动 机ECU从空气囊中央传 感器总成探测到充气信 号时，发动机ECU便会 断开开路继电器，使燃 油泵停止运作。
●发动机ECU和燃油泵ECU共同控制的燃油泵电路
发动机起动、大负荷时。发 动机ECU向燃油泵端子FPC端子 提供高电压信号（约为5V），则 燃油泵ECU会提供蓄电池电压给 燃油泵，燃油泵高速运转。
两速燃油泵电路
发动机怠速、小负荷运转时。 发动机ECU向燃油泵端子FPC端 子提供低电压信号（约为2.5V）， 则燃油泵ECU会提供低电压（约 为9V）给燃油泵，燃油泵低速运 转。
流体动力泵 轴流泵 离心泵 涡轮泵 侧槽泵
内置式 涡轮泵 侧槽泵
外置式 滚柱泵
齿轮泵
※※电动燃油泵的构造 （1）涡轮式电动燃油泵
泵油组件、永磁电动机、端盖和外壳
涡轮式电动燃油泵的构造与工作原理示意
（2）滚柱式电动燃油泵
滚柱式电动燃油泵的结构
滚柱式电动燃油泵的工作原理
电动燃油泵的控制方法
通断控制
简述燃油压力调节器的结构及工作原理
简述燃油压力调节器的结构及工作原理
燃油压力调节器是一种用于控制燃油压力的装置，它的作用是使发动
机在不同负荷和转速工况下保持适当的燃油压力。
在本文中，将分步
骤介绍燃油压力调节器的结构和工作原理。
第一步：结构
燃油压力调节器由以下部分组成：
1. 压力调节阀: 这是调节器的主要部分，它通过控制燃油回收管路内
的压力来实现对燃油压力的调节。
2. 弹簧: 弹簧会根据压力变化而收缩或放松，从而调节调节阀的位置。
3. 依据杆: 依据杆是连接调节阀和弹簧的一个部件，它会传递弹簧的
弹性变化来调节调节阀的位置。
4. 进气口: 进气口是燃油压力调节器上的一个开口，用于调节器内部
的气体进入和排出。
第二步：工作原理
燃油压力调节器工作的基本原理是，通过控制调节阀的位置来调节燃
油压力。
当燃油进入调节器时，它会通过进气口进入调节器的内部。
此时，调节器内部的压力会迅速升高，同时弹簧会收缩并将调节阀向
下按压，从而让燃油从压力调节器出口流出。
这样，燃油的压力就被
调节到了一个合适的值。
如果燃油压力过高，弹簧就会适当地松弛，以便调节阀可以向上移动
并减少燃油流量。
当燃油压力下降时，弹簧会收缩并将调节阀向下按压，从而增加燃油流量并使压力升高。
总之，燃油压力调节器可以适当地调节燃油流量和燃油压力，以适应不同的驾驶情况和工况。
它是现代内燃机的一个重要组成部分，并且很大程度上保证了发动机的正常运转。
油轨压力低故障最佳解决方法 -回复
油轨压力低故障最佳解决方法-回复油轨压力低故障是指发动机在工作过程中油轨压力不足导致的故障。
油轨压力是指燃油进入喷油器所需要的最小压力，它直接影响着发动机的燃油供应和燃烧效率。
当油轨压力低于正常范围时，会导致发动机动力不足、怠速不稳、排放增加等一系列问题。
要解决油轨压力低故障，首先需要确定问题的原因。
可能的原因包括：燃油泵故障、燃油滤清器堵塞、燃油喷射器堵塞、燃油压力调节器故障等。
下面将一步一步介绍如何解决油轨压力低故障。
第一步：检查燃油泵燃油泵是提供油轨压力的关键部件。
如果燃油泵故障，会导致压力不足。
首先，检查燃油泵的供电情况，确保电源正常。
然后，检查燃油泵的工作状态。
可以通过检查燃油泵的工作声音和压力来确定燃油泵是否正常。
如果发现燃油泵存在故障，需要及时更换或修理。
第二步：清洁燃油滤清器燃油滤清器起到过滤杂质的作用，防止杂质进入燃油系统，堵塞喷射器和堵塞油轨。
如果燃油滤清器堵塞，会影响油轨的压力。
因此，需要定期清洁或更换燃油滤清器。
首先，关闭燃油系统供应，取下燃油滤清器。
然后，使用清洁剂或高压气体清洗燃油滤清器，确保其内部没有杂质。
最后，安装新的燃油滤清器。
第三步：检查燃油喷射器燃油喷射器是将燃油喷射到发动机中的关键部件。
如果燃油喷射器堵塞，会导致喷射不正常，进而影响油轨压力。
可以通过检查燃油喷射器的喷射状态来确定是否堵塞。
首先，取下燃油喷射器。
然后，用专用喷射器清洗剂清洗喷射器内部，以去除杂质。
最后，将燃油喷射器重新安装到发动机中。
第四步：检查燃油压力调节器燃油压力调节器可以调整油轨的压力，确保其在正常范围内。
如果燃油压力调节器故障，会导致油轨压力低于正常。
可以通过检查燃油压力调节器的工作状态来确定是否存在故障。
首先，检查燃油压力调节器的供电情况，确保电源正常。
然后，观察燃油压力调节器的调节情况。
如果发现燃油压力调节器存在故障，需要及时更换或修理。
除了上述方法，还可以通过检查燃油管路是否泄漏、检查燃油泵的推动螺杆是否损坏等方法来解决油轨压力低故障。
燃油压力调节器(1)
油压过高
将油压调节器回油管拆下，接上一根干净回油管至一个容器内； 检查油压； 观察回油管端的回油量； 回油量少或没有，说明油压调节器故障； 回油量多，说明回油管路堵塞。
《汽车发动机电控系统维修》
主编:孟庆双
项目二 燃油供给系统的维修
二、燃油供给系统主要部件的结构与原理
2.燃油压力调节器 (1)带真空管的燃油压力调节器 燃油压力调节器通常位于燃油分配管的一端，由膜片、弹簧阀门和壳体组 成，其实物图和结构图分别如图2-12和图2-13所示。
图2-12
带真空管的燃油压力调节器实物图
燃油系统压力测试
释放燃油系统压力，拔下蓄电池负极电缆； 将油压表接入燃油系统； 丰田车系：油压表接到输油管的进油管接头处； 大宇和通用：油压表接到脉动阻尼器的位置（拆掉脉动阻尼器）。 接好蓄电池负极电缆，起动发动机； 燃油压力检测：发动机运转至正常工作温度后，油压表数值应符合要求。 残压检测：油泵停止工作10min后，油压表数值即为残余压力。 如果残压很低或等于零，将造成发动机难起动或不能起动。 残压保不住的原因：燃油泵单向阀关闭不严、油压调节器阀门关闭不 严、喷油器漏油、燃油系统漏油等。 检查完毕后，释放燃油压力，拆下油压表，装复燃油系统，然后预置燃油 压力，起动发动机确定有无泄漏。
不同车系的燃油压力
车型 桑塔纳2000 奥迪A6 上海别克 通用 排量 1.8L 1.8L 3.0L 5.0L 喷射类型 系统油压（接真空管） 多点喷射 多点喷射 多点喷射 单点喷射 约300kPa 约350kPa 284～325kPa 75kPa 196～235kPa（怠速） 265～304kPa（静态） 98kPa 265～305kPa（怠速） 206～318kPa（怠速） 残压 >150kPa(停车10min后) >250kPa(停车10min后) >33kPa(停车10min后) 残压很低
主机燃油黏度调节器工作原理及调节操作过程
主机燃油黏度调节器工作原理及调节操作过程
粘度控制器的原理：
系统是新一代可用于船上的燃油粘度自控控制系统。
其粘度传感器和调节器无论在结构上还是在工作原理上与以往的燃油粘度粘度控制系统有根本的区别。
粘度传感器和控制器均用了单片机取代了常规的变送器和调节器。
在系统中采用了蒸汽加热装置，或者是EHS电加热装置，或两者配合使用。
燃油粘度计工作原理是当燃油粘度增大时通过传感器元件使蒸汽调节阀开大从而使燃油粘度控制在整定范围内。
调节器有气源接口、输出压力接口、测量值压力接口。
其中，气源接口连接经过减压阀减压后的0.14MPa的气源信号；输出压力接口连接至执行机构，若在开环状态下，可以连接至一个压力表观看输出压力的大小；测量压力接口应连接至差压变送器的输出接口。
调节操作过程：
燃油粘度控制系统总体的说，燃油控制似乎是一个温度控制问题，当然这对某一固定品种的燃油来说确是如此。
但对不同品种的燃油，它们在温度相同的情况下，其温度差异很大。
如果采用温度控制系统，为了控制燃油的佳喷射温度，对不同品种的
燃油必须重新整定燃油温度给定值。
特别是对不同品种燃油混合在一起，更难确定佳喷射温度所对应的温度值。
所以，燃油进高压油泵之前，一般不采用温度控制，而是直接采用粘度控制。
它以燃油粘度为被控量，根据燃油粘度的偏差值控制燃油加热器蒸汽调节阀的开度，或电加热器的接触器使燃油粘度保持恒定值。
燃油压力调节器
图1：燃油压力调节器位置图学生观察到的现象：
图4：燃油压力调节器结构剖面图及实物图
图
燃油总管中燃油压力与进气歧管压
力差差值恒定，保持不变图7：燃油压力调节器工作原理
图8 燃油压力调节器不同工作状态下示意图
如图8所示，怠速时进气歧管的真空度大，薄膜开度较大，燃油总管中的油压值较小，燃油总管中的油压与进气歧管的压力差值为300KPa。
中负荷时进、大负荷时真空度小、薄膜开度较小，燃油总管内油压成阶梯状变化，燃油总管中的油压与进气歧管的压力差值仍然保持300KPa的差值。
通过学生根据表格及图的粗略观赛与分析，回答燃油压力与喷射环境之间的压力差值保持恒定，以组为单位，推举代表报告发现成果，教师记录学生的总结。
结论：当系统油压与进气歧管压力差发生变化时，燃油压力调节器应随系统油压与进气歧管压力差的变化作相应的变化，以便保持系统内油压的稳定。
使喷油器喷油量取决于喷油器的开启时间。
保证ECU能够精确控制喷油量。
四、实操验证──完成理论与实践的有机结合（共计15分钟）
只有通过学生亲自操作验证的这个过程，才能将知识真正的掌握到手，在班里挑选2-3个动手能力强的学生进行操作。
教师用课件显示汽车维护与故障排除，因课时需要，油压表已事先安装好，只进行运转时动态燃油压力的测量等几个简单的操作步骤)。
实验时要求学生注意观察和记录油压表数值的变化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一种汽车燃油压力调节器的调节方法
这种燃油调节方法是将燃油压力控制在一个恒定的压力值。
当燃油压力超过压力调节器的弹簧的压力时，阀门开启，使燃油回流到燃油箱并调节压力。
第二种汽车燃油压力调节器的调节方法
这种燃油调节方法中，装备有一个高压油管，它持续调节燃油压力，使燃油压力高于歧管压力产生的一个固定压力。
其基本工作原理与第一种燃油调节方法相同，但由于歧管真空被作用于膜片的上腔，燃油压力就通过阀门开启时，根据歧管压力改变燃油压力进行控制，燃油通过回油管流回燃油箱。
汽车燃油压力调节器的调节方法的提示
喷油器的喷射通道利用歧管真空造成真空状态，抽取燃油。
这种真空状态随着发动机工作状态的变化而不断变化。
因此，这种燃油调节方式中，燃油压力根据进气歧管真空而不断进行调节，使燃油压力保持高于某一固定压力，以确保每次喷射时间都能维持一个固定的喷射量。
