保护定值详细计算
电力微机保护定值计算公式
定值整定原则及公式一.定值整定原则1.以下整定原则与公式均取系统容量Sj=1000MV A，参考书籍为《工业与民用配电设计手册》第三版，相应参考页码标注均取与此。
二.系统阻抗以及各元件阻抗（1）电缆P133 表4-12ZR-YJV型系统阻抗Sj=1000MV A时，每千米阻抗标幺值X:150mm2 0.080185mm2 0.077电缆阻抗X=X*L L-电缆长度（2）变压器P128 表4-2X=(Uk%/100)*(Sj/Sr)Uk%-变压器短路阻抗基准容量Sj=1000MV A Sr-变压器额定容量（3）系统阻抗（由天津滨海供电分公司提供）110kV入口处系统阻抗最大运行方式下0.5357 最小运行方式下0.9880下一电压等级的系统阻抗均为入口处的阻抗加上相应的线路以及变压器的阻抗。
三.基准电压基准电流P127 表4-1基准容量Sj=1000MV A 基准电压Uj 系统标准电压Un 系统基准电流IjUn(kV) 0.38 6 35 110Uj(kV) 400 6.3 37 115Ij(kV) 1443 91.6 15.6 5四.短路电流计算P134 4-13短路点三相短路电流Ik=Ij/XIj为所在电压级别额基准电流X为短路点的系统阻抗短路点两相短路电流为此短路点三相短路电流的0.866倍一般三相短路电流用来计算速断值,两相短路电流用来核算灵敏度.五.定值计算公式定值计算中用到的各个系数的取值及符号定义可靠系数Krel P336用于过负荷计算时作用与发信号取1.05 作用与跳闸取1.2用于过流计算时取 1.1用于速断计算时取 1.2接线系数Kjx=1返回系数Kr=0.95 P336配合系数Kco=1.1过负荷系数Kgh 当无自启动电机时取1.3当有自启动电机时取 2nTA ----CT变比Iop.k ---动作电流IlrT------变压器高压侧额定电流Ksen----灵敏系数Igh----过负荷电流(1)变压器保护1.无差动保护的变压器P297过流：保护装置的动作电流（应躲过可能出现的过负荷电流）：Iop•K=(Krel*Kjx*Kgh*IlrT)/(Kr*nTA)保护装置的灵敏系数〔按电力系统最小运行方式下，低压侧两相短路时流过高压侧（保护安装处）的短路电流校验〕：Ksen=I2k2.min/Iop≧1.5I2k2.min---小方式下变压器低压侧两相短路时，流到高压侧的稳态电流速断：保护装置的动作电流（应躲过低压侧短路时，流过保护装置的最大短路电流）： Iop·K=Krel*Kjx*I2k3·max/nTAI2k3.max---大方式下变压器低压侧三相短路电流传递到高压侧的超瞬态电流保护装置的灵敏系数（按系统最小运行方式下，保护装置安装处两相短路电流校验）：Ksen=I1k2.min/Iop≧2I1k2.min---小方式下保护装置安装处两相短路超瞬态电流过负荷：保护装置的动作电流（应躲过额定电流）：Iop·K=(Krel* Kjx*I1rT)/(Kr*nTA)2.有差动保护的变压器P333（1）比率制动差动保护起动电流由于电流补偿有一定误差以及变压器分接开关位置变化产生不平衡电流，所以差动保护动作值必须大于一个启动定值Iop.min>(0.2-0.3)In In—高压侧的二次额定电流取0.4 In(2)比例制动系数K 区内故障时大于固定整定值，保护可靠动作，区内故障时小于固定整定值，使保护不动作一般取0.3-0.5取0.4(3)差动速断动作电流由于微机保护的动作速度快，励磁涌流开始衰减很快，因此微机保护的差动速断整定值应比电磁式大Id≧(5-6) In取6 In(4)二次谐波制动系数一般取15%五次谐波制动系数一般取30%注：聚甲醛因为保护设备采用德威特的，所以定值维持原先格式。
6kV电动机保护定值整定计算
开式循环泵额定功率：315kW，额定电流：37.8A，CT变比：75/5，另序CT变比：150/5,二次额定电流：I N＝37.8/15=2.52A保护型号：WPD-240D⒈正序保护：按躲过电动机起动电流整定：1)IS1=(K K/K R) =(1.15/0.9) I N≈1.25 I N=3.15A2)反时限跳闸电流≧2 IS1即≧6.3 A3)反时限K1值时间常数设自起动倍数为8 I N，循环泵起动时间为10S，则K1值使用的倍数：I= K K*8 I N=1.1*8 I N=8.8 I N=(8.8/1.25) IS1=7 IS1其中K K为可靠系数。
用反时限公式计算t=10s，而I/ IS1=7的K1值为：2.864）电流速断：I≧K K*8 I N=1.2*8* IS1/1.25=8 IS1=25. 2 A2、负序保护设正常运行时的负序不平衡电流Ibp2＝0.1 I N1）IS2=（K K/K R）Ibp2＝(1.3/0.9) Ibp2＝0.15 I N＝0.38A2）反时限跳闸电流≧2 IS2≧0.76 A3）K2根据厂家建议取为0.54）速断值根据厂家建议取≧8 IS2（带0.15S秒延时）取3.04A 3、零序零序电流按躲过相间短路时零序CT的不平衡电流整定：零序电流取一次电流I dz=23A （见统一计算）T=0S4.过负荷(过热)保护:根据过负荷判据: t=t1/{[K1(I1/I s)2+K2(I2/I s)2]-1}其中: t:保护动作时间(S)t1:发热时间常数I1:电动机运行电流的正序分量(A)I2: 电动机运行电流的负序分量(A)I s:电动机实际二次额定电流K1:正序电流发热系数启动时K1 =0.5，正常运行时K1 =1 ，K2=6 热告警系数取0.80根据开式循环泵启动时间T=10S 取t1=3105低电压保护根据电动机自启动的条件整定: U dz=U min/K k* K fU min:保证电动机自起动时，母线的允许最低电压一般为（0.65～0.7）U eK k:可靠系数，取1.2K f：返回系数，取1.2U dz= U min/K k* K f＝65％U e/ K k* K f=65％*100/1.2*1.2=45(V)允许电机自起动整定时间T=10.0低电压保护动作时间9秒。
保护定值单计算过程
保护定值单计算过程保护定值单是计算机网络中的一项重要技术，用于确保数据在传输过程中的完整性和准确性。
本文将介绍保护定值单的计算过程，并探讨其在数据传输中的应用。
保护定值单是一种用于校验数据完整性的方法，通过对数据进行校验和计算，可以判断数据是否在传输过程中发生了改变。
在计算过程中，首先需要将数据划分为若干个固定大小的数据块，然后对每个数据块进行校验和的计算。
校验和是通过对数据块中的每个字节进行求和得到的一个值，可以用于检测数据是否被篡改。
在计算校验和时，可以使用不同的算法，如CRC（循环冗余校验）、MD5（消息摘要算法5）等。
这些算法具有不同的特点和适用场景，可以根据实际需求选择合适的算法进行计算。
无论使用何种算法，计算校验和的过程都是一致的，即将数据块中的每个字节相加，并将结果存储在一个特定的位置。
保护定值单的计算过程可以分为以下几个步骤：1. 数据划分：将要传输的数据划分为若干个固定大小的数据块。
数据块的大小可以根据实际需求进行调整，一般情况下，较小的数据块可以提高校验的精度，但也会增加传输的开销。
2. 校验和计算：对每个数据块进行校验和的计算。
可以使用不同的算法进行计算，如CRC、MD5等。
计算校验和时，需要将数据块中的每个字节相加，并将结果存储在一个特定的位置。
3. 校验和传输：将计算得到的校验和与数据一起传输。
校验和可以作为数据的一部分进行传输，也可以单独传输。
传输校验和的目的是为了让接收方能够对接收到的数据进行校验，以确保数据的完整性。
4. 数据校验：接收方在接收到数据后，对接收到的数据进行校验。
接收方首先需要将接收到的数据划分为若干个数据块，然后对每个数据块进行校验和的计算。
计算过程与发送方的计算过程相同，即将数据块中的每个字节相加，并将结果与接收到的校验和进行比较。
5. 校验结果判断：根据校验的结果，判断数据是否完整。
如果计算得到的校验和与接收到的校验和相同，则说明数据没有发生改变，可以继续处理；如果校验和不相同，则说明数据发生了改变，需要进行相应的处理，如重新传输数据或进行错误修复。

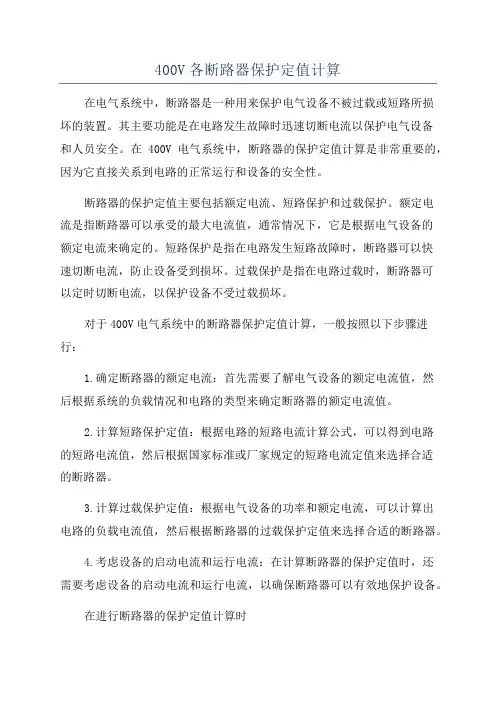

400V各断路器保护定值计算
400V各断路器保护定值计算在电气系统中，断路器是一种用来保护电气设备不被过载或短路所损坏的装置。
其主要功能是在电路发生故障时迅速切断电流以保护电气设备和人员安全。
在400V电气系统中，断路器的保护定值计算是非常重要的，因为它直接关系到电路的正常运行和设备的安全性。
断路器的保护定值主要包括额定电流、短路保护和过载保护。
额定电流是指断路器可以承受的最大电流值，通常情况下，它是根据电气设备的额定电流来确定的。
短路保护是指在电路发生短路故障时，断路器可以快速切断电流，防止设备受到损坏。
过载保护是指在电路过载时，断路器可以定时切断电流，以保护设备不受过载损坏。
对于400V电气系统中的断路器保护定值计算，一般按照以下步骤进行：1.确定断路器的额定电流：首先需要了解电气设备的额定电流值，然后根据系统的负载情况和电路的类型来确定断路器的额定电流值。
2.计算短路保护定值：根据电路的短路电流计算公式，可以得到电路的短路电流值，然后根据国家标准或厂家规定的短路电流定值来选择合适的断路器。
3.计算过载保护定值：根据电气设备的功率和额定电流，可以计算出电路的负载电流值，然后根据断路器的过载保护定值来选择合适的断路器。
4.考虑设备的启动电流和运行电流：在计算断路器的保护定值时，还需要考虑设备的启动电流和运行电流，以确保断路器可以有效地保护设备。
在进行断路器的保护定值计算时1.确保断路器的额定电流大于或等于电气设备的额定电流，以确保设备可以正常运行。
2.考虑电路的最大负载电流和短路电流，选择合适的断路器保护定值。
3.定期检查和测试断路器的保护功能，确保其正常运行。
总的来说，断路器的保护定值计算是电气系统设计和运行中非常重要的一项工作，只有合理选择和设置断路器的保护定值，才能有效地保护电气设备和确保电路的正常运行。
因此，在进行断路器的保护定值计算时，需要认真考虑电路的实际情况，遵循国家标准和厂家规定，确保设备和人员的安全。
主变保护定值的计算
一、1#主保护电流速断电流定值1、差动电流速断电流定值:I ins=K rel×I umax÷K i=1、2×6×92、5÷40=16、5 实取16其中:K rel——————可靠系数取1、2～1、3 实取1、2I umax—————空载合闸最大励磁涌流取额定电流的6～8倍实取6额定电流为92、5AK i———————电流互感器变比200/52、比率差动保护:①差动电流起始电流定值I cdo=K k×(F ctw+⊿U/2+F wc)×I e×√3÷K i=2×(0、1+0、05+0、05)×92、5×√3÷40=1、59 实取1、6 其中:K k—————可靠系数取1、5～2 实取2F ctw————CT误差取0、1⊿U/2————变压器分解头最大调整范围实为±5%F wc—————为保护本身误差取0、05I e——————高压侧额定电流实为92、5AK i——————电流互感器变比200/5②比率制动系数:K cof= K k×(F ctw+⊿U/2+F wc)=2×(0、1+0、05+0、05)=0、4 实取0、5说明:若K cof小于0、5时则取0、5③谐波制动系数:K2———————一般取0、13～0、15 实取0、13为避免励磁涌流引起保护误动,遵循按相闭锁原则采用二次谐波闭锁功能④幅值补偿系数:高压侧额定电流为92、5A 高压侧互感器变比为200/5低压侧额定电流为513A 低压侧互感器变比为600/5I HE为高压侧一次电流I HE=92、5÷40×√3=4 (相位补偿后)I LE为低压侧一次电流I LE=513÷120×√3=7、404 (相位补偿后)C OFL低压侧补偿系数:C OFL= I HE÷I LE=4÷7、404=0、54=4÷7、404=0、54 实取0、94C OFH高压侧补偿系数C OFH实取1二、1#低后备保护:1、复压过流保护电流时限定值计算:①复压过流保护电流定值I dzj2=K jx×K k×K ol×I gmax÷K i÷K f=1×1、2×2×380÷120÷0、85=8、9A 实取8、5A其中:K jx——————接线系数取1K k——————可靠系数取1、2K ol——————过负荷系数取2I gmax—————变压器最大工作电流取380AK i———————电流互感器变比600/5K f———————恢复系数取0、85②灵敏度校验:K L=I dmin(2)÷I dzj=0、876×4580÷120÷8、5=3、9﹥1、5故满足要求③保护装置的动作时限实取T im2=0、8秒2、复压过流保护电压定值计算:一般按相电压下降20%计算,即U DZ=57×80%=45 实取42、5V3、复压过流保护负序电压定值计算:一般按线电压为7V计算,即U2DZ=7÷1、732=4 实取4V4、过负荷保护定值计算:①过负荷定值应躲过变压器的额定电流,即I fhgj= K jx×K k×I NT2÷K i÷K f=1、05×1×513÷120÷0、85=5、28 实取I fhgj=5、2A②保护装置的动作时限应躲过允许的短时工作过负荷(如大型电动机的启动)时间,一般定时限取9～15秒,实取Timj1=9秒三、1#高后备保护:1、复压过流保护电流时限定值计算:①复压过流保护电流定值I dzj2=K jx×K k×K ol×I gmax÷K i÷K f=1×1、2×2×70÷40÷0、85=4、9A 实取4、9A其中:K jx——————接线系数取1K k——————可靠系数取1、2K ol——————过负荷系数取2I gmax—————变压器最大工作电流取70AK i———————电流互感器变比200/5K f———————恢复系数取0、85②灵敏度校验:K L=I dmin(2)÷I dzj=0、876×4580×6、3÷35÷40÷4、9=3、7﹥1、5故满足要求③保护装置的动作时限一般矿井地面变电所双绕组变压器一次过流保护的动作时限取为1、0～1、2秒实取T im2=1、0秒2、复压过流保护电压定值计算:一般按相电压下降20%计算,即U DZ=57×80%=45 实取42、5V3、复压过流保护负序电压定值计算:一般按线电压为7V计算,即U2DZ=7÷1、732=4 实取4V4、过负荷保护定值计算:①过负荷定值应躲过变压器的额定电流,即I fhgj= K jx×K k×I NT1÷K i÷K f=1、05×1×92、5÷40÷0、85=2、86 实取I fhgj=2、86A②保护装置的动作时限应躲过允许的短时工作过负荷(如大型电动机的启动)时间,一般定时限取9～15秒,实取Timj1=9秒一、3#主保护电流速断电流定值1、差动电流速断电流定值:I ins=K rel×I umax÷K i=1、2×6×52、8÷40=9、5 实取10其中:K rel——————可靠系数取1、2～1、3 实取1、2I umax—————空载合闸最大励磁涌流取额定电流的6～8倍实取6额定电流为52、8AK i———————电流互感器变比200/52、率差动保护:①差动电流起始电流定值I cdo=K k×(F ctw+⊿U/2+F wc)×I e×√3÷K i=2×(0、1+0、05+0、05)×52、8×√3÷40=0、9 实取1 其中:K k—————可靠系数取1、5～2 实取2F ctw————CT误差取0、1⊿U/2————变压器分解头最大调整范围实为±5%F wc—————为保护本身误差取0、05I e——————高压侧额定电流实为52、8AK i——————电流互感器变比200/5②比率制动系数:K cof= K k×(F ctw+⊿U/2+F wc)=2×(0、1+0、05+0、05)=0、4 实取0、5说明:若K cof小于0、5时则取0、5③谐波制动系数:K2———————一般取0、13～0、15 实取0、13为避免励磁涌流引起保护误动,遵循按相闭锁原则采用二次谐波闭锁功能④幅值补偿系数:高压侧额定电流为52、8A 高压侧互感器变比为200/5低压侧额定电流为293、3A 低压侧互感器变比为600/5I HE为高压侧一次电流I HE=52、8÷40×√3=2、286I LE为低压侧一次电流I LE=293、3÷120×√3=4、23C OFL低压侧补偿系数:C OFL= I HE÷I LE=2、286÷4、23=0、54 实取0、94C OFH高压侧补偿系数C OFH实取1四、3#低后备保护:1、复压过流保护电流时限定值计算:①复压过流保护电流定值I dzj2=K jx×K k×K ol×I gmax÷K i÷K f=1×1、2×2×220÷120÷0、85=5、1A 实取5A其中:K jx——————接线系数取1K k——————可靠系数取1、2K ol——————过负荷系数取2I gmax—————变压器最大工作电流取220AK i———————电流互感器变比600/5K f———————恢复系数取0、85②灵敏度校验:K L=I dmin(2)÷I dzj=0、876×4580÷120÷5=6、69﹥1、5故满足要求③保护装置的动作时限实取T im2=0、8秒2、复压过流保护电压定值计算:一般按相电压下降20%计算,即U DZ=57×80%=45 实取42、5V3、复压过流保护负序电压定值计算:一般按线电压为7V计算,即U2DZ=7÷1、732=4 实取4V4、过负荷保护定值计算:①过负荷定值应躲过变压器的额定电流,即I fhgj= K jx×K k×I NT2÷K i÷K f=1、05×1×293、3÷120÷0、85=3、0 实取I fhgj=3A②保护装置的动作时限应躲过允许的短时工作过负荷(如大型电动机的启动)时间,一般定时限取9～15秒,实取Timj1=9秒五、3#高后备保护:1、复压过流保护电流时限定值计算:①复压过流保护电流定值I dzj2=K jx×K k×K ol×I gmax÷K i÷K f=1×1、2×2×39、6÷40÷0、85=2、79A 实取2、8A其中:K jx——————接线系数取1K k——————可靠系数取1、2K ol——————过负荷系数取2I gmax—————变压器最大工作电流取39、6AK i———————电流互感器变比200/5K f———————恢复系数取0、85②灵敏度校验:K L=I dmin(2)÷I dzj=0、876×4580×6、3÷35÷40÷2、8=6、4﹥1、5故满足要求③保护装置的动作时限一般矿井地面变电所双绕组变压器一次过流保护的动作时限取为1、0～1、2秒实取T im2=1、0秒2、复压过流保护电压定值计算:一般按相电压下降20%计算,即U DZ=57×80%=45 实取42、5V3、复压过流保护负序电压定值计算:一般按线电压为7V计算,即U2DZ=7÷1、732=4 实取4V4、过负荷保护定值计算:①过负荷定值应躲过变压器的额定电流,即I fhgj= K jx×K k×I NT1÷K i÷K f=1、05×1×52、8÷40÷0、85=1、63 实取I fhgj=1、63A②保护装置的动作时限应躲过允许的短时工作过负荷(如大型电动机的启动)时间,一般定时限取9～15秒,实取Timj1=9秒。
继电保护定值整定计算公式大全
继电保护定值整定计算公式大全一、过电流保护的定值整定计算公式：1.零序过电流保护定值计算公式：IＨＯＮ＝ＩＭＳ×（ＫＡ－1）÷｛（ＲＳＴＲＥ）÷３×Ｚ３｛（Ｘ´t）·｛Ｘ´´｛Ｘ´´´其中，ＩＨＯＮ为零序过电流保护的运行电流定值；ＩＭＳ为测量系统的基本电流选定定制；ＫＡ为零序过电流保护动作系数；ＲＳＴＲＥ为设备额定短路阻抗；Ｚ１为设备正序电抗；Ｘ１为设备正序电抗；Ｘ２为设备负序电抗；Ｘ３为设备零序电抗。
2.短路过电流保护的整定公式：Ｉ熔＝ＩＨｃ＋（ＸｌＣ×Ｒ）÷ＺI＿Ｃ×ＩΝ÷ＩＰ素分式其中，Ｉ熔为短路过电流保护的整定电流；ＩΙ２ｃ为设备二次侧短路故障电流；ＸｌＣ为电流互感器的互感系数；Ｒ为电流互感器的内阻；ＺｌＣ为电流互感器的线路阻抗；ＩＮ为变压器的额定电流；ＩＰ为变压器的额定功率。
二、跳闸保护的定值整定计算公式：1.距离保护的整定公式：ＳＥＴＲ＃1＝ＣＴＫ×ＳＥＴ×けｔｃｏｅｆ÷Ｚ其中，ＳＥＴＲ＃1为距离保护的整定系数；ＣＴＫ为电流互感器的互感系数；ＳＥＴ为线路的距离设置；け为绕组当前日期；Ｚ为线路的阻抗。
2.差动保护的整定公式：ＳＥＴＤ＃１＝Ｋ１×ＳＥＴ其中，ＳＥＴＤ＃１为差动保护的整定系数；Ｋ１为变压器的变比。
三、频率保护的定值整定计算公式：1.频率保护的整定公式：Ｓｅｔ（ｆ）＝ａ－ｂ×ｆ其中，Ｓｅｔ为频率保护的整定值；ａ为整定值的常数；ｂ为整定值的斜率；ｆ为频率。
四、电压保护的定值整定计算公式：1.过电压保护的整定公式：Ｕ总＝Ｕ设定×（ＫＡ－１）×（Ｒ２ＩＭＳ）÷３其中，Ｕ总为过电压保护的整定电压；Ｕ设定为过电压保护的动作电压设定值；ＫＡ为过电压保护的动作系数；ＲＩＭＳ为测量系统的基本电流选定定制。
保护、定值计算原理
第一部分 继电保护原理
• 一、电力系统继电保护的概念及作用 • （一）、电力系统继电保护 （一）、 • 电力系统继电保护是继电保护技术 电力系统继电保护是继电保护技术和继电保护装 继电保护技术和 • •
• •
置的统称。 继电保护技术是一个完整的体系，它主要包括电 继电保护技术是一个完整的体系，它主要包括电 力系统故障分析、各种继电保护原理及实现方法、继 电保护的设计、继电保护运行及维护等技术。 继电保护装置是完成继电保护功能的核心：继电 继电保护装置是完成继电保护功能的核心：继电 保护装置就是能反应电力系统中电气元件发生故障或 不正常运行状态，并动作于断路器跳闸或发出信号的 一种自动装置。 （二）、电力系统的故障和不正常运行状态。 1、故障：各种短路（d(3)、d(2)、d(1)、d(1-1)） 故障：各种短路（d(3)、d(2)、d(1)、d(1-1)）
稳定和设备安全要求，能以最快速度有选择地切 除被保护设备和线路故障的保护。后备保护 除被保护设备和线路故障的保护。后备保护（近 后备保护（近 后备、远后备）：主保护或断路器拒动时用来切 除故障的保护。辅助保护 除故障的保护。辅助保护：为补充主保护和后备 辅助保护：为补充主保护和后备 保护的性能或当主保护和后备保护退出运行而增 设的简单保护。比如母线的充电保护。 4、按被保护设备分类：线路保护、发电机变压器 保护、变压器保护、母线保护、断路器失灵保护、 电动机保护等。 5、按保护装置的硬件结构分类：电磁保护、晶体 管型保护、集成电路型保护、微机型保护。
• • • •
• （2）整定计算
I
DZ
= ( 7 ~ 10 ) ×
• 式中： I e ：变压器一次侧额定电流，ＮL： ：变压器一次侧额定电流，ＮL
高压保护定值计算
高压保护定值计算一、高压保护的基本原理高压保护是指在电力系统中对高压设备进行保护的措施，通过检测系统中的异常状态，及时采取控制措施，保护设备不受损坏，确保系统的安全稳定运行。
高压保护常采用的方法主要有距离保护、差动保护、过电压保护和过电流保护等。
其中，距离保护是根据故障点距离保护装置的距离来确定是否发生故障，并采取相应的保护动作；差动保护是通过比较电流的进出变压器、发电机等设备的差别，来判断是否发生故障；过电压保护和过电流保护则是通过检测电压和电流是否超过预设阈值来进行保护。
二、定值计算的方法距离保护是最常用的高压保护方法之一，可以在故障点处进行定位，避免了对系统的大面积停电。
距离保护的定值计算一般需要考虑故障电源电压、线路参数、负荷电流等因素。
具体计算方法可参考IEEE Std 242-2001《电力系统保护学》。
差动保护是通过比较电流进出变压器或发电机等设备的差别，来判断是否发生故障。
差动保护的定值计算一般需要考虑设备的额定电流、接线方式、变比和系统灵敏度等因素。
过电压保护是通过检测电压是否超过预设阈值来进行保护。
过电压保护的定值计算一般需要考虑系统的最大短路电流、设备的额定电压、过电压保护器的特性等因素。
过电流保护是通过检测电流是否超过预设阈值来进行保护。
过电流保护的定值计算一般需要考虑设备的额定电流、短路电流、设备的故障持续时间、过电流保护器的操作时间等因素。
三、定值计算需要考虑的因素1.设备的特性：不同类型的保护设备需要考虑的因素有所不同，如距离保护需要考虑设备的故障电源电压、线路参数等；差动保护需要考虑设备的额定电流、接线方式等。
2.系统参数：定值计算需要考虑的系统参数包括设备的额定电压、短路电流、系统电阻、电抗等。
3.故障特性：故障类型、故障电流、故障持续时间等故障特性也是进行定值计算时需要考虑的因素。
4.保护动作时间：保护设备的保护动作时间也需要考虑在定值计算中，以确保故障后能够及时采取保护措施，避免设备的损坏。
主变保护定值的计算
主变保护定值的计算选择定值原则1.保护可靠性原则：保护装置应当能够可靠地识别故障类型，并快速启动保护操作。
2.经济性原则：保护装置应当尽量减少定值的数量和复杂度，以降低维护和运维成本。
3.灵敏性原则：保护装置应当对故障信号有较高的灵敏度，以尽快检测到故障并发出保护信号。
定值计算方法1.故障仿真：根据主变的参数和电力系统的拓扑结构，使用仿真软件对各种故障模式进行仿真，得到故障电流和电压的波形数据。
2.定值选择：根据故障仿真结果和定值选择原则，选择合适的保护定值。
这一步骤需要根据具体的保护装置的技术规格进行，可以参考保护装置的厂家手册。
3.定值计算：根据定值选择结果和保护装置的技术参数，进行定值计算。
一般来说，定值计算需要涉及故障电流的选择、整定系数的选择、时间延迟的设置等。
这些参数都与保护装置的技术规格和要求有关。
4.定值检验：将计算得到的定值输入保护装置中，进行装置的模拟操作和测试，检验定值的准确性和可行性。
在这一步骤中，需要模拟各种故障情况和正常操作情况，检验保护装置是否能够正确地进行保护操作。
定值检验定值检验是保护装置调试的重要环节，它能够发现保护装置定值的问题和故障。
1.故障仿真的准确性：故障仿真结果的准确性将直接影响定值的选择和计算。
因此，在进行定值计算之前，需要确保故障仿真的输入数据和参数都是准确的。
2.定值的合理性：定值选择和计算的结果应当是合理的，符合电力系统的实际情况和保护装置的要求。
如果定值出现了不合理的情况，需要进行调整和优化。
3.定值的可行性：定值应当能够适应各种故障情况和工作条件。
在进行定值检验时，需要模拟各种故障和操作模式，检验定值的可行性和稳定性。
4.测试装置的正确性：在进行定值检验时，需要使用正确的测试装置和设备，确保测试结果的准确性。
同时，需要检查测试装置的参数和配置是否正确。
总结主变保护定值的计算是电力系统中的重要工作，它保证了主变在故障发生时能够及时保护自身和整个系统。
变电所保护定值计算
变电所保护定值计算1.过流保护动作电流的整定变压器过流保护动作电流按躲过变压器的最大负荷电流ITmax来整定,整定计算公式为Iop=(KwKrel/KreKiITmax式中:Kw为保护装置的接线系数,两相2继电器接线系数为1,两相1继电器接线系数为へ3;Krel为保护装置的可靠系数(一般取1.2～1.25);Kre为继电器返回系数(一般取0.85);Ki为电流互感器变比;ITmax为变压器最大负荷电流。
2. 过流保护动作时间对于工厂供电系统中的车间变电所,因它属于电力系统的终端变电所,变压器的过流保护动作时间可整定为最小值0.5s,如果保护装置分前后两级,则其动作时间应保证动作的选择性,可按"阶梯原则"整定。
3 速断保护动作电流的整定变压器电流速断保护的动作电流按躲过低压四线三相短路电流同期分量有效值换算到变压器一次侧的电流值IKmax来整定,公式如下:Iqp=KrelKwIKmax/Ki在选择继电器时应注意,不要使保护定值正好处于继电器定值的最大或最小区域内,这样会影响动作精度,继电器定值要定期校验,校验完毕后还应与开关柜一起做整体联动实验,以保证其可靠动作。
10kV配电线路保护的整定计算10kV配电线路结构特点是一致性差，如有的为用户专线，只接带一、二个用户，类似于输电线路；有的呈放射状，几十台甚至上百台变压器T接于同一条线路的各个分支上；有的线路短到几百m，有的线路长到几十km；有的线路由35kV变电所出线，有的线路由110kV变电所出线；有的线路上的配电变压器很小，最大不过100kVA，有的线路上却有几千kVA的变压器；有的线路属于最末级保护，有的线路上设有开关站或有用户变电所等。
关键词：10kV 配电线路保护整定计算110kV配电线路的特点10kV配电线路结构特点是一致性差，如有的为用户专线，只接带一、二个用户，类似于输电线路；有的呈放射状，几十台甚至上百台变压器T接于同一条线路的各个分支上；有的线路短到几百m，有的线路长到几十km；有的线路由35kV变电所出线，有的线路由110kV变电所出线；有的线路上的配电变压器很小，最大不过100kVA，有的线路上却有几千kVA的变压器；有的线路属于最末级保护，有的线路上设有开关站或有用户变电所等。
高压电机保护定值计算举例
高压电机保护定值计算举例高压电机保护定值是指在高压电机运行过程中，为了保护电机正常运行和延长电机寿命，设置的各种保护参数的数值。
根据不同的电机类型和工作环境，保护定值会有所不同。
下面列举了10个高压电机常见的保护定值举例：1. 过流保护定值：根据电机的额定电流和工作负载情况，设置过流保护的阈值。
当电机运行时，如果电流超过设定值，即可触发保护动作，停止电机运行，避免电机过载损坏。
2. 过温保护定值：根据电机的额定温度和工作环境温度，设置过温保护的阈值。
当电机运行时，如果温度超过设定值，即可触发保护动作，停止电机运行，防止电机过热损坏。
3. 低电压保护定值：根据电机的额定电压和工作电压范围，设置低电压保护的阈值。
当电机运行时，如果电压低于设定值，即可触发保护动作，停止电机运行，避免电机在低电压下工作造成损坏。
4. 断相保护定值：根据电机的相数和工作要求，设置断相保护的阈值。
当电机运行时，如果某一相电压异常，即可触发保护动作，停止电机运行，防止电机在断相状态下运行损坏。
5. 短路保护定值：根据电机的绝缘电阻和工作要求，设置短路保护的阈值。
当电机运行时，如果出现电机内部或外部的短路故障，即可触发保护动作，停止电机运行，防止电机受损。
6. 过载保护定值：根据电机的额定负载和工作要求，设置过载保护的阈值。
当电机运行时，如果负载超过设定值，即可触发保护动作，停止电机运行，避免电机过载损坏。
7. 缺相保护定值：根据电机的相数和工作要求，设置缺相保护的阈值。
当电机运行时，如果某一相电压缺失，即可触发保护动作，停止电机运行，防止电机在缺相状态下工作损坏。
8. 震动保护定值：根据电机的振动特性和工作要求，设置震动保护的阈值。
当电机运行时，如果振动超过设定值，即可触发保护动作，停止电机运行，防止电机因振动过大而受损。
9. 欠压保护定值：根据电机的额定电压和工作电压范围，设置欠压保护的阈值。
当电机运行时，如果电压低于设定值，即可触发保护动作，停止电机运行，避免电机在欠压状态下工作造成损坏。
主变保护定值的计算
一、1#主保护电流速断电流定值1、差动电流速断电流定值：I ins=K rel×I umax÷K i=1.2×6×92.5÷40=16.5 实取16其中：K rel——————可靠系数取1.2～1.3 实取1.2I umax—————空载合闸最大励磁涌流取额定电流的6～8倍实取6额定电流为92.5AK i———————电流互感器变比200/52、比率差动保护：①差动电流起始电流定值I cdo=K k×（F ctw+⊿U/2+F wc）×I e×√3÷K i=2×（0.1+0.05+0.05）×92.5×√3÷40=1.59 实取1.6其中：K k—————可靠系数取1.5～2 实取2F ctw————CT误差取0.1⊿U/2————变压器分解头最大调整范围实为±5%F wc—————为保护本身误差取0.05I e——————高压侧额定电流实为92.5AK i——————电流互感器变比200/5②比率制动系数：K cof= K k×（F ctw+⊿U/2+F wc）=2×（0.1+0.05+0.05）=0.4 实取0.5说明：若K cof小于0.5时则取0.5③谐波制动系数：K2———————一般取0.13～0.15 实取0.13为避免励磁涌流引起保护误动，遵循按相闭锁原则采用二次谐波闭锁功能④幅值补偿系数：高压侧额定电流为92.5A 高压侧互感器变比为200/5低压侧额定电流为513A 低压侧互感器变比为600/5I HE为高压侧一次电流I HE=92.5÷40×√3=4 （相位补偿后）I LE为低压侧一次电流I LE=513÷120×√3=7.404 （相位补偿后）C OFL低压侧补偿系数：C OFL= I HE÷I LE=4÷7.404=0.54=4÷7.404=0.54 实取0.94C OFH高压侧补偿系数C OFH实取1二、1#低后备保护：1、复压过流保护电流时限定值计算：①复压过流保护电流定值I dzj2=K jx×K k×K ol×I gmax÷K i÷K f=1×1.2×2×380÷120÷0.85=8.9A 实取8.5A其中：K jx——————接线系数取1K k——————可靠系数取1.2K ol——————过负荷系数取2I gmax—————变压器最大工作电流取380AK i———————电流互感器变比600/5K f———————恢复系数取0.85②灵敏度校验：K L=I dmin（2）÷I dzj=0.876×4580÷120÷8.5=3.9﹥1.5故满足要求③保护装置的动作时限实取T im2=0.8秒2、复压过流保护电压定值计算：一般按相电压下降20%计算，即U DZ=57×80%=45 实取42.5V3、复压过流保护负序电压定值计算：一般按线电压为7V计算，即U2DZ=7÷1.732=4 实取4V4、过负荷保护定值计算：①过负荷定值应躲过变压器的额定电流，即I fhgj= K jx×K k×I NT2÷K i÷K f=1.05×1×513÷120÷0.85=5.28 实取I fhgj=5.2A②保护装置的动作时限应躲过允许的短时工作过负荷（如大型电动机的启动）时间，一般定时限取9～15秒，实取Timj1=9秒三、1#高后备保护：1、复压过流保护电流时限定值计算：①复压过流保护电流定值I dzj2=K jx×K k×K ol×I gmax÷K i÷K f=1×1.2×2×70÷40÷0.85=4.9A 实取4.9A其中：K jx——————接线系数取1K k——————可靠系数取1.2K ol——————过负荷系数取2I gmax—————变压器最大工作电流取70AK i———————电流互感器变比200/5K f———————恢复系数取0.85②灵敏度校验：K L=I dmin（2）÷I dzj=0.876×4580×6.3÷35÷40÷4.9=3.7﹥1.5故满足要求③保护装置的动作时限一般矿井地面变电所双绕组变压器一次过流保护的动作时限取为1.0～1.2秒实取T im2=1.0秒2、复压过流保护电压定值计算：一般按相电压下降20%计算，即U DZ=57×80%=45 实取42.5V3、复压过流保护负序电压定值计算：一般按线电压为7V计算，即U2DZ=7÷1.732=4 实取4V4、过负荷保护定值计算：①过负荷定值应躲过变压器的额定电流，即I fhgj= K jx×K k×I NT1÷K i÷K f=1.05×1×92.5÷40÷0.85=2.86 实取I fhgj=2.86A②保护装置的动作时限应躲过允许的短时工作过负荷（如大型电动机的启动）时间，一般定时限取9～15秒，实取Timj1=9秒一、3#主保护电流速断电流定值1、差动电流速断电流定值：I ins=K rel×I umax÷K i=1.2×6×52.8÷40=9.5 实取10其中：K rel——————可靠系数取1.2～1.3 实取1.2I umax—————空载合闸最大励磁涌流取额定电流的6～8倍实取6额定电流为52.8AK i———————电流互感器变比200/52、率差动保护：①差动电流起始电流定值I cdo=K k×（F ctw+⊿U/2+F wc）×I e×√3÷K i=2×（0.1+0.05+0.05）×52.8×√3÷40=0.9 实取1其中：K k—————可靠系数取1.5～2 实取2F ctw————CT误差取0.1⊿U/2————变压器分解头最大调整范围实为±5%F wc—————为保护本身误差取0.05I e——————高压侧额定电流实为52.8AK i——————电流互感器变比200/5②比率制动系数：K cof= K k×（F ctw+⊿U/2+F wc）=2×（0.1+0.05+0.05）=0.4 实取0.5说明：若K cof小于0.5时则取0.5③谐波制动系数：K2———————一般取0.13～0.15 实取0.13为避免励磁涌流引起保护误动，遵循按相闭锁原则采用二次谐波闭锁功能④幅值补偿系数：高压侧额定电流为52.8A 高压侧互感器变比为200/5低压侧额定电流为293.3A 低压侧互感器变比为600/5I HE为高压侧一次电流I HE=52.8÷40×√3=2.286I LE为低压侧一次电流I LE=293.3÷120×√3=4.23C OFL低压侧补偿系数：C OFL= I HE÷I LE=2.286÷4.23=0.54 实取0.94C OFH高压侧补偿系数C OFH实取1四、3#低后备保护：1、复压过流保护电流时限定值计算：①复压过流保护电流定值I dzj2=K jx×K k×K ol×I gmax÷K i÷K f=1×1.2×2×220÷120÷0.85=5.1A 实取5A其中：K jx——————接线系数取1K k——————可靠系数取1.2K ol——————过负荷系数取2I gmax—————变压器最大工作电流取220AK i———————电流互感器变比600/5K f———————恢复系数取0.85②灵敏度校验：K L=I dmin（2）÷I dzj=0.876×4580÷120÷5=6.69﹥1.5故满足要求③保护装置的动作时限实取T im2=0.8秒2、复压过流保护电压定值计算：一般按相电压下降20%计算，即U DZ=57×80%=45 实取42.5V3、复压过流保护负序电压定值计算：一般按线电压为7V计算，即U2DZ=7÷1.732=4 实取4V4、过负荷保护定值计算：①过负荷定值应躲过变压器的额定电流，即I fhgj= K jx×K k×I NT2÷K i÷K f=1.05×1×293.3÷120÷0.85=3.0 实取I fhgj=3A②保护装置的动作时限应躲过允许的短时工作过负荷（如大型电动机的启动）时间，一般定时限取9～15秒，实取Timj1=9秒五、3#高后备保护：1、复压过流保护电流时限定值计算：①复压过流保护电流定值I dzj2=K jx×K k×K ol×I gmax÷K i÷K f=1×1.2×2×39.6÷40÷0.85=2.79A 实取2.8A其中：K jx——————接线系数取1K k——————可靠系数取1.2K ol——————过负荷系数取2I gmax—————变压器最大工作电流取39.6AK i———————电流互感器变比200/5K f———————恢复系数取0.85②灵敏度校验：K L=I dmin（2）÷I dzj=0.876×4580×6.3÷35÷40÷2.8=6.4﹥1.5故满足要求③保护装置的动作时限一般矿井地面变电所双绕组变压器一次过流保护的动作时限取为1.0～1.2秒实取T im2=1.0秒2、复压过流保护电压定值计算：一般按相电压下降20%计算，即U DZ=57×80%=45 实取42.5V3、复压过流保护负序电压定值计算：一般按线电压为7V计算，即U2DZ=7÷1.732=4 实取4V4、过负荷保护定值计算：①过负荷定值应躲过变压器的额定电流，即I fhgj= K jx×K k×I NT1÷K i÷K f=1.05×1×52.8÷40÷0.85=1.63 实取I fhgj=1.63A②保护装置的动作时限应躲过允许的短时工作过负荷（如大型电动机的启动）时间，一般定时限取9～15秒，实取Timj1=9秒。
保护定值计算
一.零序保护：1。
一次动作电流计算。
有零序电流互感器TA0的电动机单相接地保护，一次三相电流平衡时，由于三相电流产生的漏磁通不一致，于是在零序电流互感器内产生磁不平衡电流。
根据在不同条件下的多次实测结果，磁不平衡电流值均小于0.005Ip(Ip为平衡的三相相电流）,于是按躲过电动机起动时最大不平衡电流计算,低电压电动机单相接地保护动作电流可取：I0dz=（0.05—0。
15)Ie式中 I0dz--单相接地零序过电流保护一次动作电流整定值；Ie——电动机一次额定电流。
当电动机容量较大时可取： I0dz=(0.05—0。
075）Ie当电动机容量较小时可取: I0dz=(0。
1-0.15)Ie由于单相接地保护灵敏度足够，根据具体情况，I0dz有时可适当取大一些。
根据经验，低电压电动机单相接地保护一次动作电流一般取I0dz=10-40A.2.动作时间t0dz计算。
取：t0dz=0s。
二.负序过电流保护电动机三相电流不对称时产生负序电流I2，当电动机一次回路的一相断线（高压熔断器一相熔断或电动机一相绕组开焊），电动机一相或两相绕组匝间短路，电动机电源相序接反(电流互感器TA前相序接反)等出现很大的负序电流（I2）时，负序电流保护或不平衡电流(△I)保护（国产综合保护统称负序过电流保护，而国外进口综合保护统称不平衡△I保护)延时动作切除故障.1。
负序动作电流计算。
电动机两相运行时，负序过电流保护应可靠动作.2.国产综合保护设置两阶段负序过电流保护时,整定计算可同时采用Ⅰ、Ⅱ段负序过电流保护。
（1）负序Ⅰ段过电流保护。
按躲过区外不对称短路时电动机负序反馈电流和电动机起动时出现暂态二次负序电流,以及保证电动机在较大负荷两相运行和电动机内部不对称短路时有足够灵敏度综合考虑计算。
1）动作电流，采取经验公式，取： I22dz＝(0.6—1）In一般取I22dz=0.6In2）动作时间。
取：t22dz＝（0。
5—1）s。
保护定值计算方法
失磁保护下抛圆计算方法定值整定为：Xd 即发电机纵轴同步电抗'Xd 即发电机纵轴（瞬变）电抗以上两个参数为标么值上端点Xa ＝－2'Xd *下端点Xa ＝－（ 2'Xd Xd ）*Ie 为发电机的额定电流1、 高压侧二次接线采用三角形接法，即A 相相的尾接B 相的头引出A 相，B 相的尾接C 相的头引出B 相，C 相的尾接A 相的头引出 C 相即可，低压侧采用星型接法。
2、 Y/△-11接线方式在二次侧相序和头尾不能搞错，否则30°的角不能补偿，另外平衡系数也要算对，不然的话差流会增大，平衡系数计算方法如下。
I=KL H U KJXP *3*其中：P:主变容量，U:各侧额定线电压，KJX ：接线系数， 电流互感器为星形接线的KJX=1,三角形为KJX=3,KLH:为电流互感器变比。
以计算出来的高压侧额定电流为平衡电流，高压侧平衡系数程序设定为1,其它各侧以高压侧为基准设定。
计算举例：某站一台10MVA 主变，110KV 侧CT 三角形接线，变比为100/5,10KV 侧CT 星形接线，变比600/5.高压侧额定电流为： I=KL H U KJX P *3*=4.54(A)？ 、 低压侧额定电流为： I=KL H U KJXP *3*=4.8(A)低压侧平衡系数为4.54/4.8=0.95KJX 为CT 接线系数若，CT 为三角形接线时KJX ＝3，CT 为星型接线时KJX ＝13、 差动单元箱设有比例制动，即在外部短路的情况下，避免变压器差动误动而采取的措施，有一个制动系数的设置，一般来讲，制动系数设置越大，则比率制动区越大，外部短路造成主变差动误动作的机率越小，具体公式如下：Id ＞Idmksv+Kr(Izd-Izdmksv) (Izd ＞Izdmksv)Id ＞Idmksv (Izd ＜Izdmksv)其中 Idmksv 为差动门槛，Kr=0.25～0.8,Idmksv=(0.2～1.6)Ie,Izdmksv=为制动门槛值，一般Izd=1.0Ie制动电流Izd ＝1/2*循环电流，差动电流Id=｜Il-Ih ｜循环电流Is=｜Il ＋Ih ｜Il为低压侧电流Ih 为高压侧电流从上式可以看出，制动门槛值设得比较小，Kr制动系数设得比较大，外部短路故障造成主变差动误动的可能性越小，这时外部故障短路距离主变比较短的情况下，这种设置就非常重要。
