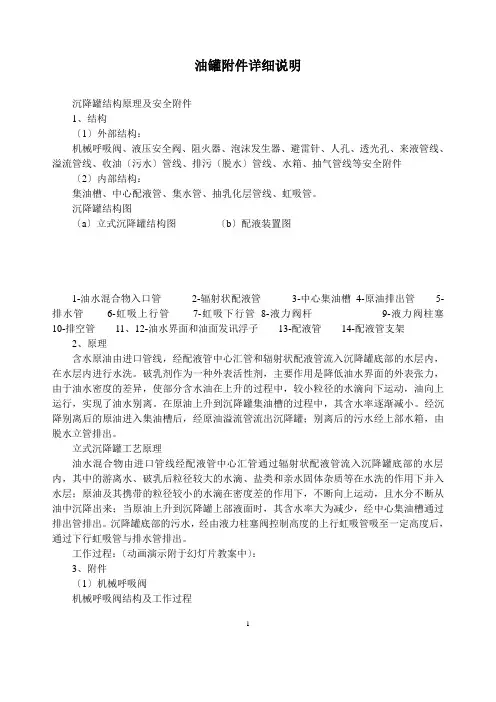

储油罐的附件

三、外浮顶罐专用附件
2）转动扶梯
转动扶梯是为操作人员从盘梯顶部平台下到浮顶上 而设置的。转动扶梯的上端可以绕安装在平台附近的铰链 旋转，下端可以通过滚轮沿导轨滑动，以适应浮顶高度的 变化，浮顶降到最低位置时，转动扶梯的仰角不得大于 60°。
三、外浮顶罐专用附件
3）浮顶立柱
浮顶立柱是环向分布安装于浮顶下部的支柱，高度 一般在1.2～1.8m范围内调节。其作用有二：一是避免液 面较低时浮船与罐内的加热盘管等附件相撞；二是检修时 支撑浮顶（支撑高度至1.8m），以便于检修人员可以由人 孔进入罐底与罐顶之间的空间进行作业。
6）隔舱人孔 为了操作人员进 入隔舱检查有无渗漏 而设置的，平时用人 孔盖封死。
四、轻油和原油罐专用附件
（1）机械呼吸阀 机械呼吸阀是用来控制油罐最大正负工作压力的安全保护 装置，同时兼有降低油品蒸发损耗的作用。因其一般由压力阀 和真空阀组成，故而又称作压力真空阀。 机械呼吸阀工作原理是利用压力阀阀盘和真空阀盘的重量 来控制油罐的呼气压力和吸入真空度。当罐内气体的压力达到 油罐的设计允许压力时，压力阀阀盘被顶开，气体从罐内逸出， 使罐内压力不再继续增加。同理，当罐内的真空达到油罐设计 的允许真空度时，罐外的大气压将顶开真空阀阀盘进入罐内， 使罐内的真空度不再升高，从而保证油罐在其允许压力范围内 工作，而不致因为超过其强度极限而破坏。机械阀可以在一定 程度上减少油品的蒸发损失，同时对油罐起安全保护作用。 机械呼吸阀的结构型式，按照其压力控制方法分为重力式 和弹簧式；按照阀座的相互位置分为分列式和重叠式。
二、储油罐的一般附件
（5）脱水管 脱水管亦称放水管，它是专门为排除罐内水分、杂质
和清除罐底污油残渣而设的。放水管在罐外一侧装有阀门 ，为防止脱水阀不严或损坏，通常安装两道阀门。放水时 ，打开放水管线上的阀门，油罐底水在管内油品静压力驱 动下从放水管排出。放水管内经常存有底水，因此冬天还 应做好脱水阀门的保温，以防冻凝或阀门冻裂。
阻火器主要由壳体和滤芯两部分组成。壳体应该能够
承受爆炸时冲击压力。滤芯是阻止火焰传播的主要构件， 常用的有金属网滤芯和金属折带滤芯。滤芯遏制燃烧速度 ，阻止火焰向未燃烧的混合气传播，是通过增加散热面积 和器壁效应实现的。
谢 谢！
和通风，但至少有一个透光孔设在罐顶平台附近。
二、储油罐的一般附件
（4）量油孔 量油孔是为检尺、测温、取样所设，安装在罐顶平台
附近。每个油罐只装一个量油孔，它的直径为150mm。量 油孔一般为铸铁，以防止撞击产生火花引起事故。量油孔 孔盖上镶嵌有软金属（铜或铝）、塑料或耐油橡胶制成的 垫圈。量油孔内壁的一侧装有铝制或铜制的导向槽，以便 测量油高时沿导向槽下尺。正对量油孔下方一般设计有基 准板，以减少各次测量的相对误差。量油孔距罐壁距离一 般不小于1000mm。量油孔启闭频繁，易损坏漏气，因此应 经常检查其垫圈的密封性。
总容量TV(m3)
TV ≥100000 30000 ≤TV＜ 100000 10000 ≤TV＜ 30000 1000 ≤TV＜ 10000
TV＜ 1000
油库基础知识
一般按油库业务要求可分为储油区、装卸区、 辅助生产区、行政管理区四个区域、其中装卸区 又可细分为铁路装卸区、水运装卸区和公路装卸 区。生活区一般设在库外，与油库分开布置，以 便于安全管理。
二、储油罐的一般附件
（6）进出油接合管
进出油接合管装在油罐最下层圈板上，其外侧 与进出油管道连接，进出油结合管的底缘距离罐底 一般不小于200mm，以防止沉积在罐底水或杂质随 油品排出。
（7）清扫孔 清扫孔是为了清除罐底积物
而设置的。它是一个上边带圆角 的矩形孔，孔的高、宽均不超过 1200mm，底边与罐底平齐。其多 用于大型油罐和重油罐。
储油罐附件介绍
目录
一、储油罐附件的分类 二、储油罐的一般附件 三、外浮顶罐专用附件 四、轻油和原油罐专用附件
油库基础பைடு நூலகம்识
凡是用来接收、储存和发放原油或石油产品
的企业和单位都称为油库。它是协调原油生产、 原油加工、成品油供应及运输的纽带，是国家石 油储备和供应的基地。
等级
一级 二级 三级 四级 五级
类别 甲
乙A B
丙A B
油品闪点Ft（℃）
Ft ＜28 28≤Ft ≤45 45＜Ft ＜60 60≤Ft ≤120 Ft ＞120
油品种类
原油、汽油 喷气燃料、灯用煤油、
-35号轻柴油 重柴油、20号重油 润滑油、100号重油
一、储油罐的附件
储油罐附件是油罐自身的重要组成部分，它的设置按 其作用可分成4种类型：
二、储油罐的一般附件
（3）透光孔 透光孔又称采光孔，是供油罐清洗或维修时采光和通
风所设。它通常设置在罐顶上，直径一般为500mm，外缘 距罐壁800~1000mm，设置数量与人孔相同。如果油罐只设 一个透光孔，它应设于进出口管线上方的罐顶上。设两个 透光孔时，则应与人孔尽可能沿圆周均匀分布，以利采光
三、外浮顶罐专用附件
1）中央排水管
外浮顶罐的浮顶直接暴露于大气中，落在浮顶上的 雨雪不及时排除就可能造成浮顶沉没。中央排水管就是为 了及时排放汇集于浮顶上的雨水而设置的。中央排水管一 般都是由一端沉浸于油品中Dg100钢管组成，管段与管段 之间用活动接头连接，可以随浮顶的高度而伸直和折曲。 根据油罐的直径大小，每个罐内可以设置1～3根排水折管 。
四、轻油和原油罐专用附件
（2）液压安全阀
安全阀是防止介质压力超过容器（或管道）所允许 的数值，起安全保护作用的阀门。当工作压力超过规定数 值时，阀门便自动打开，排放出多余的介质。当压力恢复 到正常数值时，又自动关闭。
四、轻油和原油罐专用附件
（3）阻火器 为了避免出现“回火”现象，阻止火焰向罐 内未燃烧爆炸混合气传播的装置称为阻火器。按 其功能，阻火器分为防爆型、耐烧型和防爆震型 。
1、保证完成油料收发、储存作业，便于生产、经营 管理。
2、保证油罐使用安全，防止和消除各类油罐事故。 3、有利油罐清洗和维修。 4、能降低油品蒸发损耗。
储油罐的附件，根据油罐类型不同，其附件又分为一 般附件和专用附件。
二、储油罐的一般附件
这类附件是所有油罐都要设置的。 （1）扶梯和栏杆 扶梯是专供操作人员上罐检尺、测温、取样、巡检而 设置的。罐壁盘梯自上而下沿罐壁作逆时针方向盘旋。梯 子坡度一般为30°~40°，踏步高度一般不超过250mm，踏 板宽度为200mm，梯子宽为650mm。梯子外侧设置1m高的栏 杆作为扶手。罐顶周圈上设置800mm高的栏杆，以保证工作 人员操作安全。
三、外浮顶罐专用附件
4)自动通风阀
自动通风阀设于罐顶上；当浮盘立柱落于罐底时，通 风阀自动开启，使罐底与浮顶之间的空间与大气相通，以 防止继续发油时在此空间造成真空或低液面进油时在此空 间形成空气加层。
三、外浮顶罐专用附件
5）紧急排水口 紧急排水口是排水折管的备用安全装置。若排水折
管失效，浮顶上的雨水聚积到一定程度时，则积水可由紧 急排水口排入罐内，以防浮顶由于负载过重而沉没。
二、储油罐的一般附件
（ 2）人孔 人孔是供清洗和维修油罐时，操作人员进出油罐而
设置的。一般立式油罐，人孔都装在罐壁最下层圈板上， 且和罐顶上方采光孔相对。人孔直径多为600mm，孔中心 距罐底为750 mm。通常3000立方米以下油罐设人孔1个， 3000~5000立方米设1~2个人孔，5000立方米以上油罐则必 须设2个人孔。人孔的安装位置应与进出口管线相隔不大 于90°。如果设置一个人孔，则应置于罐顶透光孔的对面。 如果设置两个，则一个设在罐顶透光孔的对面，另一个至 少与第一个人孔相隔90°。
