Word绘图工具绘制高中化学图形
运用Word自带工具绘制化学图形的实践
原 子 半 径
图 ５ 苯 的 比例 模 型 的 画法
原 子 序 数
昏 ９ Ｔ ｈ ｅｌ ｉ ｎ ｅ ｃ ｈ ａ ｒ ｔ
图 ９ 折 线 圈
图８ 、图 ９是 典 型 的 线 图 。为 了便 于做 微 调 ，
ｎ昏 ６ Ｂ ａ ｌ ｌ － ａ ｎ ｄ － ｓ ｔ ｉ ｃ ｋ ｍｏ ｄ ｅ ｌ ｏ ｆ Ｈ ４ Ｂ ４ ０ｊ 一
一
Ａ
Ｆ ｉ ｇ ・ １ ０ Ｓ ｋ ｅ ｌ ｅ ｔ ｏ ｎ ｓ ｙ ｍｂ ｏ ｌ ｏ ｆ ｏ ｒ ｇ ａ ｍｃ ｓ
图１ ０ 有 机 结 构 简 式
有机 化学 的结 构简 式有 很多 软件 可 以绘制 ，如
形为例 ，主要有速率 曲线 、平衡曲线、能量变化示 意 图 、有 机 流 程 图 、化 工 流 程 图、 物 质 变 化 关 系
图 、实验装 置示 意 图等 。不论 图形 多 么复 杂 ，只要 掌 握上 文所 说 的几 种 绘 图 工 具 和相 关 的编 辑 技 巧 ，
无需 借 助其 他 画图工 具 ，即在 Ｗｏ ｒ ｄ中都 可 以直 接 绘 制 出精彩 的矢 量 图 。
图 ７ 化 工 流 程 图
这张 典型 的化 工流 程 图 （ 见图 ７ ）采 用 了 “ 形
状 填 充颜 色” 与 “ 形状 轮廓 颜色 ”均 为无 色 ，文本
化
学
教
育（ ｈ ｔ ｔ ｐ ： ／ ／ ｗｗ ｗ． ｈ ｘ ｊ ｙ ． ｏ ｒ ｇ ）
２ ０ １ ５ 年第 １ ９ 期
Ｃ Ｈ ３ 。
ｔ ． ０ Ｌ 模 拟 海水
ｗｏ ｒ ｄ中文本 框 中文 字 的字 号 是 不能 自动 随矢 量 图
的大 小改 变而 改变 的 ，因此 需先 确定 好矢 量 图的大 小 ，最后 标注 文本 框 。 ３ ． ３ 有 机化 学结 构简 式 图 【 案例 ３ 】
用word画几何图形
用word画几何图形一、认识word绘图1、认识“绘图”工具栏单击“视图”里工具栏中的“绘图”按钮，则会弹出“绘图”工具栏。
在工具栏中单击一种绘图工具，鼠标指针变成“十”字形状，按住左键并拖动鼠标至另一点，释放左键后，在两点之间就会留下该按钮所指示的几何图形，画完后按钮会自动弹起。
每若双击按钮，可以连续画多次，只要单击文本中任一点（或单击右键）该按钮才会弹起。
绘图工具中主要按钮的功能为：直线按钮：画直线。
若同时按住Shift键，可以画出水平、垂直、45度角等直线。
矩形按钮：画矩形框。
同时按住Shift键可以画出正方形框。
椭圆按钮：画椭圆框。
同时按住Shift健可以画出正圆框。
自选图形按钮：包括“基本形状”、“箭头总汇”、“线条”、“流程图”、“星与旗帜”、“标注”、“其它自选图形”共七个选项。
每一个选项下又有许多常用的绘图按钮。
可以用这些绘图按钮快速绘制各种图形。
填充颜色按钮：除直线外可以为选定的几何图形填充颜色。
线条颜色按钮：为选定的直线或其他各种几何图形的边框线设置颜色。
线型按钮：为将要画或已经画出的几何图形定义线型。
如虚线、细实线、粗实线、单向箭头线、双向箭头线等。
要了解绘图工具栏其他按钮的功能可将鼠标指向该按钮，稍停片刻即可获得功能说明。
2. 编辑图形绘制后的几何图形允许对其进行编辑。
如移动、删除、改变大小、配色、变换线型等。
（1）图形的移动与删除将鼠标指针指向图形，指针呈现空心箭头状并带一个十字双向箭头，单击鼠标左键，图形框线上会立即出现控制点，称作选定或选中。
如果是直线则在两端各有一个控制点，其他图形一般会出现8个控制点，控制点数取决于图形的大小，但最多是8个。
鼠标指针指向被选中的图形，当鼠标出现十字双向箭头时，按住左键并拖动鼠标，该图形就可以被移到其他位置。
图形被选中后，按 Del 或 Backspace 键，该图形即被删除。
（2）改变图形的大小首先选中图形，然后把鼠标指针指向控制点，当鼠标指针变成双向箭头时拖动鼠标可以改变图形的尺寸，如果图形是直线则改变其长度或角度。

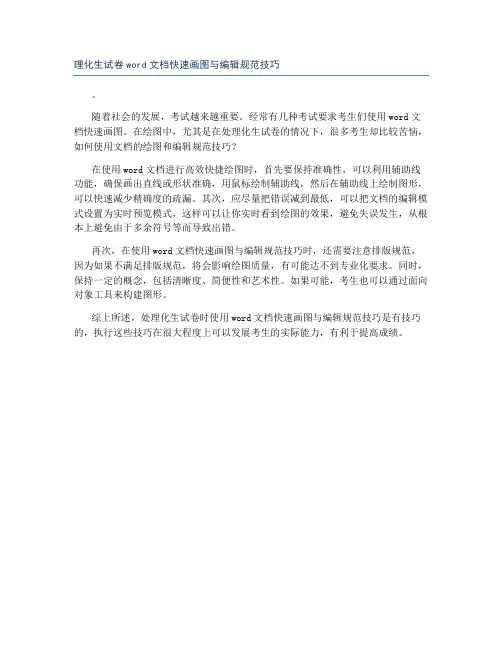

理化生试卷word文档快速画图与编辑规范技巧
理化生试卷word文档快速画图与编辑规范技巧。
随着社会的发展，考试越来越重要。
经常有几种考试要求考生们使用word文档快速画图。
在绘图中，尤其是在处理化生试卷的情况下，很多考生却比较苦恼，如何使用文档的绘图和编辑规范技巧？
在使用word文档进行高效快捷绘图时，首先要保持准确性，可以利用辅助线功能，确保画出直线或形状准确，用鼠标绘制辅助线，然后在辅助线上绘制图形，可以快速减少精确度的疏漏。
其次，应尽量把错误减到最低，可以把文档的编辑模式设置为实时预览模式，这样可以让你实时看到绘图的效果，避免失误发生，从根本上避免由于多余符号等而导致出错。
再次，在使用word文档快速画图与编辑规范技巧时，还需要注意排版规范，因为如果不满足排版规范，将会影响绘图质量，有可能达不到专业化要求。
同时，保持一定的概念，包括清晰度、简便性和艺术性。
如果可能，考生也可以通过面向对象工具来构建图形。
综上所述，处理化生试卷时使用word文档快速画图与编辑规范技巧是有技巧的，执行这些技巧在很大程度上可以发展考生的实际能力，有利于提高成绩。
利用Word画图工具绘制化学思维导图_段齐文
１１ ６
８
６
７
７ ２６ ２２ ５０ ６７ ７
４９
１
４９
２
９
１４
１２
１２
９
３
２
２
２
１１ ６
８
６
７
７ ２８ ３５ ６６ ８１ ２１
总计 ２１７
２７６
在主题词为 “思维导图” 的检索条件下，共检 索 到 ２１７ 篇 学 术 期 刊 论 文 、１ 篇 博 士 论 文 、４９ 篇 硕 士论文、９ 篇 会 议 论 文， 总 共 ２７６ 篇 相 关 研 究 文 献。关于 “思维导图” 研究文献的研究范围主要包 括：本体 理 论 研 究、 教 学 应 用 研 究、 软 件 开 发 研 究。通过检索发现，虽然国内关于思维导图教学研 究的基础较为薄弱，但最近几年关于思维导图在教 育教学方面的研究取得了长足进步。针对关于 “思 维导图绘制技法”研究较少的现状，重点介绍利用 Ｗｏｒｄ 画 图 工 具 绘 制 化 学 思 维 导 图 的 技 法 。 ２ 思 维 导 图 绘 制 软 件 简 介
３．７ 化 学 思 维 导 图 绘 制 案 例 【案例１】 物质的量的单位 （摩尔） “物质的量” 是高 中 化 学 的 基 本 概 念， 贯 穿 整
个高中化学学习，在化学计算中处于核心地位。本 课题中心主题是 “物 质 的 量”， 具 体 包 括 ３ 个 核 心 概念 （ｎ、ＮＡ、Ｍ） 和 ２ 个 计 算 公 式 （ｎ＝Ｎ／ＮＡ 、
参 考 文 献
［１］ 李伦娥 ．教学与管理 ．２００１，（２）：１３－１４ ［２］ 张殷全，徐敏，魏冰 ．大学化学，２００７，（５）：１４－１７，２４
不同的 图 标 连 接 组 合， 实 现 知 识 的 图 形 网 络 化，就必须要通过 “连接符” 将图标有机组合。图 标连接组合加工包括：图标连接、线条箭头、变形 处理。作法是：鼠标左键选取连接符→连接图标→ 设置对象格式→颜色线条→变形加工。 ３．６ 思 维 导 图 绘 制 步 骤

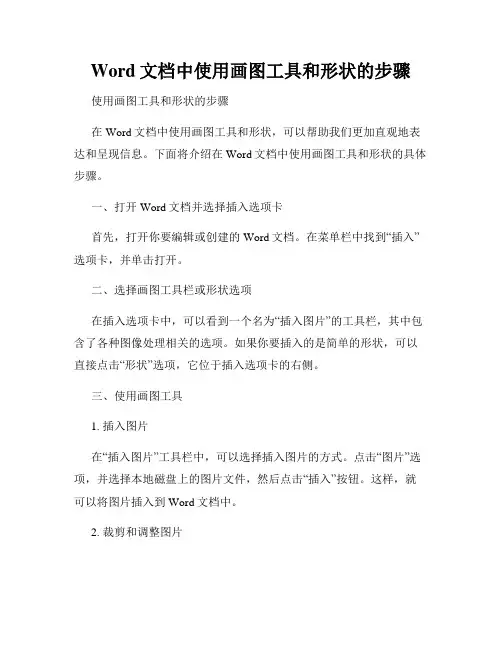

Word文档中使用画图工具和形状的步骤
Word文档中使用画图工具和形状的步骤使用画图工具和形状的步骤在Word文档中使用画图工具和形状，可以帮助我们更加直观地表达和呈现信息。
下面将介绍在Word文档中使用画图工具和形状的具体步骤。
一、打开Word文档并选择插入选项卡首先，打开你要编辑或创建的Word文档。
在菜单栏中找到“插入”选项卡，并单击打开。
二、选择画图工具栏或形状选项在插入选项卡中，可以看到一个名为“插入图片”的工具栏，其中包含了各种图像处理相关的选项。
如果你要插入的是简单的形状，可以直接点击“形状”选项，它位于插入选项卡的右侧。
三、使用画图工具1. 插入图片在“插入图片”工具栏中，可以选择插入图片的方式。
点击“图片”选项，并选择本地磁盘上的图片文件，然后点击“插入”按钮。
这样，就可以将图片插入到Word文档中。
2. 裁剪和调整图片在插入的图片上单击右键，可以弹出一个包含多个选项的菜单。
选择“裁剪”选项，可以剪切图片的一部分。
点击“格式”选项卡，可以调整图片的亮度、对比度、色调、饱和度等参数。
3. 添加文本在插入的图片上单击右键，选择“添加文字说明”选项。
然后，在图片上选中一个区域，就可以输入相应的文字，并进行字体、大小、颜色等调整。
4. 组合和分离图片在插入的图片上单击右键，选择“组合”选项。
可以将多个图片进行组合，形成一个整体。
而选择“取消组合”选项，则可以将组合的图片分离。
四、使用形状工具1. 插入形状点击“形状”选项，可以选择要插入的形状。
Word提供了多种形状选项，比如矩形、圆形、箭头、线条等。
在弹出的菜单中选择对应的形状，然后在文档中拖动鼠标，就可以绘制出相应的形状。
2. 编辑形状点击插入的形状，可以调整其大小、颜色、阴影、边框等属性。
在形状上右键单击，还可以选择复制、粘贴、剪切、删除等操作。
3. 文本框操作在形状上单击右键，选择“添加文本”选项，就可以在形状内部添加文字。
可以通过选中形状上的文字并使用格式工具栏来编辑文字的字体、大小、颜色等。
在Word中绘制化学用图的技巧
在Ｗｏｒｄ中绘制化学用图的技巧摘要文中主要介绍了在Word2003中绘制原子结构简图和化学装置图的技巧。
掌握这些技巧，再结合上篇文章《在Word中快速规范地输入化学符号的技巧》，用Word2003和ChemDraw这2个软件，在中学阶段输入化学文档时遇到的问题基本上都可以解决。
关键词原子结构简图化学仪器组合装置图在Word中输入化学文档时，原子结构简图和化学装置图的绘制是令人头痛的事，为此，笔者把自己多年积累起来的点滴经验介绍给大家，以飨同仁。
1 原子结构简图的绘制原子结构简图应在Word里的图片编辑器中绘制，否则，绘出的图没法剪切，空白区太大，嵌入式时也不能上下移动，极不规范。
绘制步骤如 下。
1.1 制一个能用图片编辑器编辑的Word图片先插入一个“jpg”格式的图片，复制该图片→点“编辑”中的“选择性粘贴”→选中“Microsoft Office Word 文档对象”→确定。
删除原图片，对新图片点右键→选“文档对象”→转换→转换类型→Microsoft Word图片→确定。
此时，该图片已成为Word图片。
对该图片点右键→图片对象→打开，就进入了图片编辑器中，把该图片删去，就可用Word2003中的绘图工具在其中绘制原子结构简图了。
1.2 绘制原子结构简图在图片编辑器中，用左键点绘图工具条中的“椭圆”，Word2003就出现了一个画布（Word2000没有画布），按住Shift键不放，用左键在画布上画出2个大小不等的正圆，对大圆点右键→叠放次序→置于底层；移动大圆，成图1a。
按住Shift键，把2个圆都选中→点右键→组合→组合。
选绘图工具条中的自选图形→线条→任意多边形（即），在图1a上画线：当出现十字光标时，在大圆外面点一下左键、松开、拉动十字光标，再点左键、松开、拉动光标（按住Alt键不放可任意调整线的角度）……画出一个右部有缺口的多边形（如图1b）。
对该多边形点右键→设置自选图形格式→颜色与线条→填充栏：颜色选“白色”，线条栏：颜色选“无线条颜色”→确定。
在Word2000中巧妙绘制立体几何图形
在Word2000中巧妙绘制立体几何图形在立体几何教学中，有关两个平面相对位置的绘图是比较多的。
下面就如何在Word 2000中快速绘制相交平面图介绍一下笔者的画法。
1.在“绘图”工具栏的“自选图形/基本形状”中选择“平行四边形”，用它画两个平面，且相交(如图1所示)。
调整好两平面的位置，并用直线工具画一条平面相交线。
2.将被遮挡的部分画成虚线。
利用直线工具画两条线段，长度与被遮挡线段等长，并将其完全覆盖。
从工具栏上的线型列表中，将所画线段设置为虚线。
此时因为虚线下面是实线，所以看上去还是实线。
双击虚线，打开“设置自选图形格式”对话框，在“线条与颜色”选项卡中将“线条”颜色设置为“白色”，确认退出。
现在你再瞧，遮挡部分变成虚线了吧(如图2所示)。
提示：此时虚线看上去有点模糊，为获得最佳效果，可将虚线设置得比实线宽一点。
如实线是0.75磅，虚线可设置为1.5磅，这样效果就非常好了。
3.若要给平面加上标注(如α、β)，可先插入一个文本框，对文本框进行如下设置：双击文本框，打开“设置文本框格式”对话框，在“线条与颜色”选项卡中将“线条”颜色设置为“无线条颜色”，并在“填充”中将“透明度”设置为100%。
然后在文本框中输入字母。
最后把全部对象选中，组合在一起。
如果您使用的是Word XP，在开始绘图时把图形画在画布内，完成后不需组合。
这样一个规范的平面相交图形就快速绘制完成了。
1、文本框怎么去掉？答：去掉文本框的方法有：方法一、当在画线条的时候会出现一个虚框，在虚框里画出你想要的图形，然后再把虚框删掉就是了。
（前提是把你画的线条搬到虚框外面去）方法二、将在调试文本框线条的地方，将文本框的线条设成没有就行了。
方法三、画完后把文本框拖离直线的区域然后按下del健方法四：出现文本框后不要任何操作，按Esc键。
如果想使他永久不出现：菜单——工具——选项，在对话框中选择“常规”选项卡，下面有一个【插入“自选图形”自动创建绘图画布】把前面的勾去掉。
如何使用工具在Word文档中添加手绘形
如何使用工具在Word文档中添加手绘形如何使用工具在Word文档中添加手绘形状Word是一款常用的办公软件，它提供了丰富的工具和功能，可以满足我们各种文档编辑的需求。
其中一个重要的功能就是添加各种形状到文档中，这不仅可以美化文档，还可以更好地传达我们的意图。
除了使用预设的形状外，我们还可以使用工具在Word文档中添加手绘形状。
本文将介绍如何使用工具在Word文档中添加手绘形状，以及一些实用的技巧。
一、使用绘图工具添加手绘形状Word提供了一系列绘图工具，可以方便地在文档中添加手绘形状。
以下是添加手绘形状的具体步骤：1. 打开Word文档，在“插入”选项卡中点击“形状”按钮。
2. 在弹出的形状列表中，选择“自由绘图”。
3. 在文档中点击鼠标左键并按住不松开，开始手绘形状。
可以随意绘制各种线条和曲线，完成后松开鼠标左键。
4. 如果需要编辑手绘形状，可以点击绘制的形状，出现绘图工具栏，从而对形状进行调整、修改和删除等操作。
二、绘图工具的使用技巧除了基本的手绘形状功能外，Word的绘图工具还提供了一些有用的技巧，可以帮助我们更好地绘制和编辑手绘形状。
1. 使用其他绘图工具：除了自由绘图工具，Word还提供了其他绘图工具，如直线、矩形、椭圆等。
根据具体需要，选择合适的工具进行手绘。
2. 调整形状样式：点击绘制的形状后，可以在绘图工具栏中调整形状的样式，如边框颜色、填充颜色、阴影效果等。
根据文档的风格和主题，选择合适的样式进行设置。
3. 使用画布网格：为了更准确地绘制手绘形状，可以启用画布网格。
在“查看”选项卡中点击“画布网格”按钮，即可在文档中显示网格线，可以作为辅助线进行绘制。
4. 设置形状大小和位置：在绘制或选择形状后，可以通过拖动调整形状的大小和位置。
同时按住Ctrl键，还可以按像素精确地移动和改变形状的大小。
5. 组合和分离形状：如果需要将多个手绘形状组合成一个整体，可以在绘图工具栏中点击“组合”按钮。
word中怎么画立体几何图形
如何在Word中画立体几何图形唐顺友出数学试卷时，看见某个立体几何题很好，但又不知道怎么把图弄在试卷上，有的老师用几何画板或用扫描仪把资料中的图形扫描，处理后再复制到Word中，这种做法存在画图效果不佳、效率低、图形修改时较麻烦等缺点。
而Word的画图工具，便能快速画出精致的立体几何图形，而且打印效果特别好，看后给人一种心情舒畅的感觉。
一、打开作图工具（视图→工具栏→绘图）具体操作：先必须把有关的图形工具请到工具栏上。
点击“视图→工具栏→绘图”，绘图工具栏便在界面下边显示出来。
二、设置作图工具1.去掉画布，目的是：避免每次画图时，都自动创建画布的麻烦事出现。
（工具→选项→常规→插入自选图形时自动创建画布）：具体操作：在“工具→选项”这一菜单中，有个常规页，切换到这个页面后，在其中有个“插入自选图形时自动创建画布”选项，如果这个选项前面打“√”，则：单击之，取消这一选项，注：如果不设置也可以，每次画图时把画的图形拖出画布，然后把画布删除即可（选中画布，按回车键），要增加图形时选中已经画好的图形，再点击要增加的图形，也可以避免出现画布，操作相对来说要麻烦点。
2.设置间距，目的是：用鼠标移动图形时，较好地控制图形的大小以及搬动到预定地方。
（文件→页面设置→文档网格→绘图网格→会弹对话框→网格设置→水平间距”、“垂直间距”设置为0.01→确认→确认）具体操作：在“文件→页面设置”菜单中有个“文档网格”页面，切换到这个页面后，左下角有个“绘图网格”按钮，点击这个按钮时，会弹出一个设置对话框，在其中的“网格设置”的“水平间距”、“垂直间距”设置为0.01（取这一设置的最小值）。
如果不进行这个操作，移动图形时可能出现线条交接间隔过大，位置要向某个地方移动一点点，却不听使唤。
三、基本作图技巧1.画线段具体操作：点击左下方工具栏中的线条工具“”，在相应位置作图即可。
2.画虚线具体操作：先画线段，选中线段后，点击点击左下方工具栏中的虚线工具“”，选择需要的虚线类型单击即可。
word手绘图形操作步骤
一、插入自由曲线
插入--形状--自由曲线，鼠标成十字状，按住左键，拖动铅笔状鼠标画图，画好后，松开左键。
成型后的图形可以改变形状和大小，但是无法进行对某一段进行擦除修改的动作。
二、插入对象（画图板）
插入--文本：对象--位图图像。
选中之后，会在文档中出现一个画图板，直接进行画图操作就可以了。
OK之后点击word其他区域（画图区域外的任何区域），画图板就会消失，图形显示在word文档中。
若想修改图形，双击图形或是右键--‘位图图像’对象--编辑/打开；
若想改变位置，就像文字一样，回车或是空格键；
若想改变大小，单击图形之后，会出现一圈外框，拖动鼠标，就可对图形进行放大或缩小。
X。
运用Word自带工具绘制化学图形的实践
运用Word自带工具绘制化学图形的实践
沈明祥
【期刊名称】《化学教育》
【年(卷),期】2015(36)19
【摘要】从软件基本界面与基础图形绘制介绍着手,以流程图、曲线图、有机物结构简式和实验装置图等为例,介绍了利用微软公司Word 2013绘图工具绘制复杂化学矢量图形的创新方法和技巧,为化学图形制作提供了一种无需借助于其他软件的文档编辑途径.积累绘制的基本图形,创建图形模板库可以为后续的制图提供方便.【总页数】5页(P55-59)
【作者】沈明祥
【作者单位】浙江省临安中学浙江临安 311300
【正文语种】中文
【相关文献】
1.在Word中绘制数学图形图像--兼谈数学工具软件mathtool [J], 黄荣;
2.利用Word画图工具绘制化学思维导图 [J], 段齐文;姜建文;许宏生
3.巧用Word自带的绘图工具绘制物理电学矢量图形 [J], 朱玲慧;周新雅;邹芳;吕露
4.Word2003绘图工具栏绘制物理图形技巧指南 [J], 员贵云
5.Word 2000中绘制教材图形的实践探索 [J], 吴剑
因版权原因，仅展示原文概要，查看原文内容请购买。
Word文档中的化学图文制作解读
江宁区铜井中学 魏红保
一、化学用语
二、框图
三、溶解度曲线图 四、实验装置图 五、介绍《超级化学助手》
六、介绍Word文档中的一些基本格式
一、化学用语
1．离子符号：先书写出元素符号，再在后面写上电 荷，然后选中电荷，最后按“格式”中的字体（或 单击右键），点击“字体”中的“上标”即可。元 素 符 号 的 字 母 和 电 荷 的 数 字 均 用 “ Times New Roman”格式（标准罗马字体格式）
一、化学用语 5．原子（或离子）结构示意图：点击开始中的 “程序”，到“附件”中的“画图”，出现画 图的界面，点击“椭圆”，然后按住“Shift” 键，可出现大小不等的圆形，即为原子核。点 击“A”（汉字），写出电荷数，然后选定，并 进行透明处理，移至原子核中（圆圈内）。外 面的弧线画法是点击“曲线”，再处理，中间 用橡皮擦出空间，最后写上数字（方法同上）。
一、化学用语
6．化学反应过程中的微观示意图：点击开始中 的“程序”，到“附件”中的“画图”，出现画 图的界面，点击“椭圆”，然后按住“Shift” 键，可出现大小不等的圆形，即为原子，接着依 据化学反应的微观过程，对原子进行处理。
二、框图
选中一个文本框，然后进行复制，使框保持 相同大小，这样显得比较美观，在框内写上 内容，框与框之间用“绘图”中的直线或箭 头相连，直线或箭头上的内容写在文本框内， 然后对文本框进行处理并移到相应位置，最 后对框图（包括文本框、直线和箭头等）进 行组合处理。
谢 ”+ “Shift ”+ “ =”
一、化学用语 2．化合价：选定一个文本框，在文本框中写出 元素符号，然后单击右键对文本框的格式进行设 置，无填充颜色和线条颜色。再选定一个文本框 写上化合价，并对文本框的格式进行设置，然后 把化合价放在元素符号的上面，最后对两个文本 框进行组合处理（按住Shift键，用鼠标点击各 文本框，再按鼠标右键进行组合；如取消组合， 要先选中目标，按鼠标右键组合中的取消组合）。 也可在画图中完成。
在word中画几何图形的方法步骤详解（2）
在word中画几何图形的方法步骤详解(2)
插入图片并随意放置步骤
步骤1：打开word文档，输入你想要的内容。
步骤2：右上角选择插入——图片之后选择你想要放入文档的图片，双击图片或者单击“插入”即可在插入图片。
步骤3：我们看到一般都是跟在光标所在的位置插入图片的，就算调整图片的打下也很难改变他的位置。
插入图片的效果如下。
步骤4：所以我们就要对图片进行一些设置。
右键单击已经插入的图片，选择文字环绕——浮于文字上方。
步骤5：最后鼠标来移动你插入的图片，你就可以随心所欲的放在任何位置。
注意最好不要遮盖文字哦。
在MS WORD中制作化学仪器图
在MS OFFICE中制作化学仪器图邱新德摘要：使用MS OFFICE中的WORD编辑化学资料过程中，由于位图在放大时失真，图片制作难度大，给老师们增加不少麻烦。
MS WORD中的曲线绘图工具绘制出的图，属于矢量图，图片清晰而且缩放时不失真，可以任意旋转、缩放、填色、改变线条粗细、以及任意组合的特点，效果堪称完美，成功解决了化学老师在编辑处理图片时的一大难题。
附录为大家提供了118种可以复制的仪器图。
关键词绘制化学仪器矢量图1问题的提出目前使用最广泛的中学化学资料编辑软件是MS OFFICE中的WORD，软件自身并不携带化学仪器图片库，因此使用时的一大难题就是实验装置图的绘制，如果要编辑那些扫描图片就无能为力了。
虽然有专门的化学仪器绘制软件，但都需要付费且价格不菲，少有学校购买；网上下载的资料，不管是不是扫描图片，往往都不清楚，有些还要加上编辑的广告，如网上下载的重庆市2011年理综试卷第27题图片，见图1：图1下载资料中的图片这些图片可以用WINDOWS自带的“画图”软件修改，但这些位图图片制作难度大，在缩放时都会失真，修改本身相当麻烦，效果也不好；用Corel draw、Illustrator、Photoshop 等专业软件时，功能强大，但操作难度大，能熟练使用的化学教师极少，而且费时费力。
2在MS OFFICE中用WORD绘制图片WORD的绘图工具栏中有一个“曲线”功能，利用这个功能可以绘制任意曲线，而且还可以对曲线进行编辑，利用“曲线”功能，绘制的曲线可是开口的，也可以封闭的，可以任意变形、旋转、组合、填色、线条粗细及颜色改变，组合后缩放不变形、不相互影响，可以绘制轻松出化学仪器图。
下面以我们的实际探索为序，介绍仪器的绘制方法。
2.1 绘制烧瓶的步骤2.1.1 找出曲线工具打开“绘图”工具栏，点击“自选图形”选择“线条－曲线”，如图2红圈所示，点击后鼠标变成“+”形状，同时出现按“在此创建图形”（如图3），按Esc 键，退出“在此创建图形”的方框，这时仍保持鼠标变成“+”形状，直接在页面上画。
利用Word画图工具绘制化学思维导图
利用Word画图工具绘制化学思维导图思维导图是利用“词汇”、“符号”、“图像”、“线条”、“颜色”的组合将大量复杂信息归纳分类形成具有关联性的知识网络结构的思维工具[1]。
思维导图指实践主体运用图文并茂的技法把陈述性知识（化学概念、化学原理）之间的关系，采用“隶属”与“层次”的图式形式表现出来，使“看似陌路”的知识建立记忆超链接，实现知识显性化、思维可视化。
因此利用思维导图（重点突出、联想丰富、结构清晰[2]）整合化学教学，可以有效优化教学，建构意义学习。
1 国内研究现状目前，与国外思维导图在教育事业非常盛行相比，国内有关思维导图的教学研究还处于起步阶段[3]。
随着“读图时代”的到来，思维导图已越来越受到教育教学工作者的重视和推广。
笔者利用中国知网CNKI搜索平台对国内思维导图相关资料进行搜索分析。
搜索年份确立为：1999—2009年；搜索主题确立为：思维导图；数据来源确立为：学术期刊、博士论文、硕士论文、会议论文。
检索结果如表1所示。
表1 中国知网关于思维导图论文检索信息在主题词为“思维导图”的检索条件下，共检索到217篇学术期刊论文、1篇博士论文、49篇硕士论文、9篇会议论文，总共276篇相关研究文献。
关于“思维导图”研究文献的研究范围主要包括：本体理论研究、教学应用研究、软件开发研究。
通过检索发现，虽然国内关于思维导图教学研究的基础较为薄弱，但最近几年关于思维导图在教育教学方面的研究取得了长足进步。
针对关于“思维导图绘制技法”研究较少的现状，重点介绍利用Word画图工具绘制化学思维导图的技法。
2 思维导图绘制软件简介目前，用于绘制思维导图的软件有：Mindmanager、Inspiration、Mindmapper、Cmaptool等制图软件[4]。
上述软件界面简洁（菜单栏、工具栏、主界面设计合理），素材较多（图例、图标、颜色比较丰富），功能较强（超链接、格式转换、展开折叠等），操作较易（经过一定训练可以熟练掌握），但是同样也存在一些不足之处：①市场极少有正版软件销售；②网上绝大多数是收费软件；③网上破解版具有试用期限；④图像艺术效果不好；⑤文字处理功能不强；⑥原有文件丢失，转换成的其他格式文件不能修改；⑦学习者需要经过一段时间的摸索练习，才能熟练掌握绘图技巧。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Word绘图工具绘制高中化学图形摘要：Word虽非专业的图形绘制软件，但它可以绘制出各种各样的矢量图形。
掌握了Word 的绘图技巧与图形元件模板的制作及应用，Word不但能绘制出各种各样精美的图形，而且还可以大大提高绘图的效率。
本文阐述了在Word中直接绘制复杂化学图形的一些具体方法和技巧，介绍了创造性使用Word中绘图工具和图形元件模板图库的做法。
关键词：Word绘图工具化学图形图形元件模板图库在化学教师编写教案、学案或练习卷时，通常会插入一些化学图形，如原子模型、结构模型、流程图、实验反应装置图等。
如果找不到现成图片或图片比较模糊，一张不理想的图片可能使一道好题无法使用，这是很可惜的事情。
实际上，Word中附带全方位的绘图工具，在自定义绘图画布上实现文字输入和绘图的操作，绘制的图形可随时拆分、修改和重组，且图形清晰。
非文字部分还是矢量图式，缩小与扩大不影响图形的清晰程度。
只要教师了解Word中的自选图形的简单使用方法，再进一步掌握常用工具的使用技巧，在Word上绘制复杂化学图形就显得非常简单。
因此，本文就在Word中如何应用绘图工具进行图形绘制与处理，探讨若干的应用技巧。
1 Word界面中的绘图工具及其使用方法打开Word界面，文本编辑区下方有“绘图”工具栏，其中有绘制直线、矩形或自选图形等按钮；单击绘图的下拉菜单，会出现“叠放次序”、“对齐或分布”、“旋转或翻转”等子菜单。
若没有，单击工具栏中的“绘图”按钮就可；也可单击菜单栏中的“视图→工具栏→绘画”，在文本编辑区下方即显示“绘图”工具栏。
自选图形的子菜单中的“线条→曲线”、“基本形状”、“箭头总汇”是绘制化学图形最常用的绘图工具。
单纯使用这些工具，只能绘制出一些诸如矩形、直线、曲线等基本图形。
若要改变它们的颜色、大小、粗细等可右击选中图形，选择“设置自选图形格式”，弹出“设置自选图形格式”对话框进行设置。
当然也可以在“绘图”工具栏对“填充颜色”、“线条颜色”、“字体颜色”、“线型”、“虚线线型”、“箭头式样”通过下拉菜单进行设置。
2 绘制复杂化学图形需要拓展的绘图功能2．1 拓展五种绘图工具“直线”、“箭头”、“矩形”、“椭圆”、“曲线”是绘制复杂化学图形的基本工具。
绘图时只要创造性的运用这些基本工具，配合“复制”功能和绘图的下拉菜单，会出现“叠放次序”、“对齐或分布”、“旋转或翻转”等子菜单功能，才能绘制出复杂的化学图形。
其中，点击“矩形”或“椭圆”基本工具的同时，按住Shift键拖动鼠标会画出一个正方形或圆，按住Ctrl 键可画一个从起点向四周扩张的矩形或椭圆，同时按住Shift键和Ctrl键可画出从起点向四周扩张的正方形或圆；再同时按住Alt键可对图形尺寸作出微调。
如果想画水平、垂直或30°、45°、75°的直线，则固定一个端点后在拖动鼠标时按住Shift键，上下拖动鼠标，将会出现上述几种直线选择，合适后松开Shift键。
按住Shift键拖动鼠标可画出45°圆弧，按住Ctrl键可画出从起点向两侧延伸的弧线，同时按住Shift键和Ctrl键可画出从起点向两侧延伸的45°弧线。
鼠标拖动的距离决定弧线的长短，拖动的方向决定弧线开口的方向。
2．2 利用图形叠放功能，绘制简单仪器直接运用Word绘图工具组件可一些简单化学仪器组件。
（1）绘制单组件图有些仪器直接利用基本图形成型。
如垫木（图1．1），选中矩形单击填充颜色中“填充效果→图案→对角砖形”即可；橡皮塞（图1．2），选择“自选图形→基本形状→梯形”工具绘制，选中梯形单击填充颜色中“填充颜色→填充效果→渐变→底纹式样”中的“垂直”即可；橡皮管（图1．3），选择“自选图形→基本形状→圆角矩形”工具绘制，选中圆角矩形单击复制相成两粗一细，“填充颜色→黑色”，选中按住Alt键拖动鼠标微调图形位置并将这3个对象全选右击“组合→组合”。
3图1（2）绘制烧杯由于Word工具中没有“擦图”的工具，若要隐藏某些图形或线条，可使用图形覆盖的方法来解决。
选择“自选图形→基本形状→圆角矩形”工具绘制（图2．1），用直线工具在圆角矩形上补上四条短线，形成烧杯口（图2．2），画出一矩形覆盖在要擦去的线段上（图2．3），选中该矩形，单击线条颜色图标中无线条颜色即可（图2．4）。
烧杯中要加入液体，可画出一矩形覆盖在图2．4的底部（图2．5），单击线条颜色图标中无线条颜色，单击填充颜色中“填充效果→图案→横虚线”即可（图2．6），再加上一条短横以示液面并组合（图2．7）。
1 2 3 4 5 6 7图22．3 灵活运用绘图工具中的“叠放次序”、“对齐或分布”、“旋转或翻转”等动态功能单击绘图工具栏内的“绘图（D）”下拉箭头，其中的“叠放次序”、“对齐或分布”、“旋转或翻转”三个子菜单功能是最主要的。
在上面苯的结构比例模型中运用旋转功能已经显示出其灵活的功能。
（1）绘制培养皿为绘图方便，点击“工具→选项→常规”对话框中，取消“插入‘自选图形’时自动创建绘图画布”前的“√”。
绘制一个椭圆（图3．1），复制并分上下叠放，全选点击“绘图→对齐或分布→水平居中”（图3．2）并组合；再复制一个椭圆，选中并使其“无填充色”，再用“虚线线形”使其呈现图3．3，选择虚线椭圆与原来下层椭圆，点击“绘图→对齐或分布→水平居中”，再点击“绘图→对齐或分布→底端对齐”（图3．4），两边加上两条竖线，组合产生了一只有立体效果的培养皿。
1 2 3 4 5图3（2）绘制有机化学中苯的比例模型此外，“绘图”中的“旋转或翻转”与“设置对象格式”中的旋转角度有异曲同工之妙，可将复杂图形简单处理。
可用“自选图形→线条→曲线”工具绘制（图4．1），单击此封闭曲线，点击绘图工具栏内的“填充颜色→填充效果→渐变→底纹式样”，选择“中心辐射”（ 图4．2）；绘制一个圆，与前图重叠，选中圆右击，“叠放次序→置于底层”，按住Alt 键拖动鼠标微调图形位置（图4．3）。
选中图3．3，复制五份，选中右击，“设置自选图形格式→大小→尺寸与旋转”，分别设置旋转值60°、120°、180°、240°、300°。
将这六份分别选中按住Alt 键拖动鼠标微调图形位置并全选右击“组合→组合”6个图形（图4．4）。
1 2 3 4图43 在Word 中绘制常用的高中化学复杂图形以2011年普通高等学校招生统一考试化学试卷中的图形为例，主要有速率曲线、平衡曲线、能量变化示意图、有机流程图、化工流程图、物质变化关系图、实验装置示意图等。
不论图形多么复杂，只要掌握上文所说的几种绘图工具和相关的编辑技巧，加上有足够的耐心，在Word 中都可以直接绘制出精彩的矢量图，无需借助其他画图工具。
3．1 化工流程图的绘制【案例1】2011年普通高等学校招生统一考试 浙江理科综合化学第13题图：这张典型的化工流程图，全图采用了“填充颜色”与“线条颜色”均为无色，文本框的“内部边距”全设为“0”的无框文本框；“填充颜色”为无色，“线条颜色”为黑色，文本框的“内部边距”左右为“0.1cm ”，上下为“0”的有框文本框；外加短直线与箭头构成。
加热符号是“自选图形→基本形状→等腰三角形”调节宽度和高度。
在编制过程按住Alt 键拖动鼠标微调图形位置，最后组合。
这类图形的编制简单，关键在耐心和细心。
3．2 复杂的曲线、折线的绘制【案例2】2011年普通高等学校招生统一考试 安徽理科综合化学第13题图： 第25题图：这两张是典型的线图。
13题图用“矩形”为框，在横、纵坐标轴上用短线标注数据刻度，横坐标上文字、数据用文本框输入；纵坐标上数据用文本框输入，文字用竖排文本框输入。
文本框的“填充颜色”与“线条颜色”均为无色，文本框的“内部边距”全设为“0”。
用曲线勾画出较精确的走势。
标注点为直径“0.1厘米”，“填充颜色”与“线条颜色”均为黑色的小圆。
并用文本框标注。
25题图用箭头制横、纵坐标轴，先编辑顶点，标注点为高度、宽度为“0.1厘米”，“填充颜色”与“线条颜色”均为黑色的小矩形，并与坐标轴上的大致位置相对应，用短直线连接各点。
Word 中文本框中的文字字号是不能自动随矢量图的大小改变而改变的，因此需先确定好图片的大小，然后标注文本框。
温度/℃原子半径1.0L 模拟海水 (25℃，pH=8.3)3．3 有机化学结构简式及流程图【案例3】2011年普通高等学校招生统一考试 浙江理科综合化学第11题图： 有机化学的结构简式有很多软件可以绘制，如ChemSketch 、Chemoffice 、ChemDraw 、ISIS 、ChemWindow 等数种，其共同特点是在原软件中编辑完成后以位图形式引入Word 文档，有机结构式不能再次分拆重新修改。
而上图是用Word 中的绘图工具制作，可任意分拆重组。
苯环用“自选图形→基本形状→六边形”，按住Shift 键和Alt 键拖动成形，锁定纵横比高度为0.77厘米。
选定图形（图5．1），点击“绘图→旋转或翻转→向左旋转90°或向右旋转90°”（图5．2）。
画短直线并调节位置（图5．3），复制短直线旋转60°与300°并调节位置（图5．4）。
类似方法作出五元环，选定图形点击“绘图→旋转或翻转→自由旋转”，并按住Alt 键拖动调节大小，使五元环一边与苯环重合（图5．5）。
除“N ”原子符号文本框用白填充色外，其余文本框全为无填充色。
用短直线连接并组合（图5．6）。
1 2345 6图5作出色氨酸的结构简式后复制一个，对部分结构进行调整就完成了褪黑素的结构简式。
至于有机化学流程图除结构简式与无机分子式不同外，其余基本一致。
3．4 化学实验装置图用Word 绘图工具制图，一般花费时间较多，需要有持久的耐心，但绘制的图形具有清晰度高，容量小，并能随意地取舍或添加要素，利用率高的优点。
【案例4】2011年普通高等学校招生统一考试 北京理科综合化学第8题图：第26题图：这两张是典型的电化学装置图。
第8题图是原电池示意图，在烧杯的基础上，加两个矩形、两条竖直线和一条横直线。
电灯是圆形和两条交叉直线构成，圆直径与直线等长。
并用文本框标注说明。
第26题图为电解池示意图，先用直线拼凑勾勒出电池框架，设置直线粗细为“1.5磅”。
用长划线表示内部溶液，用“设置自选图形格式→颜色与线条→线条→线形→6磅”直线形表示阳离子交换膜。
其余同第8题图完成其他标注。
【案例5】2011年普通高等学校招生统一考试 浙江理科综合化学第28题图：2NH 22CH 2NH —CCH 3O CH 3色氨酸 褪黑素2NH 2经酸化的3%NaCl 溶液 Ⅰ Ⅱ A仪器组装图是Word制图中最复杂的，对上图可以分解如下：从图形分解可知，再复杂的仪器组合都可以有Word绘图工具中的基本所组成。
