编码器原理及测量
编码器工作原理
编码器工作原理
编码器是一种用于将机械运动转化为数字信号的装置。
它通常由一个旋转轴和一个光学或磁性传感器组成。
编码器的工作原理是通过测量旋转轴的位置和速度来生成相应的数字信号。
1. 光学编码器的工作原理：
光学编码器使用光学传感器来检测旋转轴的位置和速度。
它包含一个光源和一个光敏元件。
光源发出光束，经过旋转轴上的光栅或编码盘后被光敏元件接收。
光栅或编码盘上的刻线会使光束产生变化，光敏元件会将这些变化转化为电信号。
通过测量光敏元件接收到的电信号的变化，可以确定旋转轴的位置和速度。
2. 磁性编码器的工作原理：
磁性编码器使用磁性传感器来检测旋转轴的位置和速度。
它包含一个磁性编码盘和一个磁性传感器。
磁性编码盘上有一些磁性标记，当旋转轴旋转时，磁性传感器会感应到这些标记的磁场变化。
通过测量磁性传感器接收到的磁场变化，可以确定旋转轴的位置和速度。
编码器的输出通常是一个数字信号，可以是脉冲信号或者是数字序列。
脉冲信号的频率和方向表示旋转轴的速度和方向，而数字序列则可以被解码为旋转轴的绝对位置。
编码器在许多领域都有广泛的应用，例如机械工程、自动化控制和机器人技术等。
它们可以用于测量旋转轴的位置和速度，实现精确的位置控制和运动控制。
编码器的工作原理使其成为现代工业中不可或缺的设备之一。

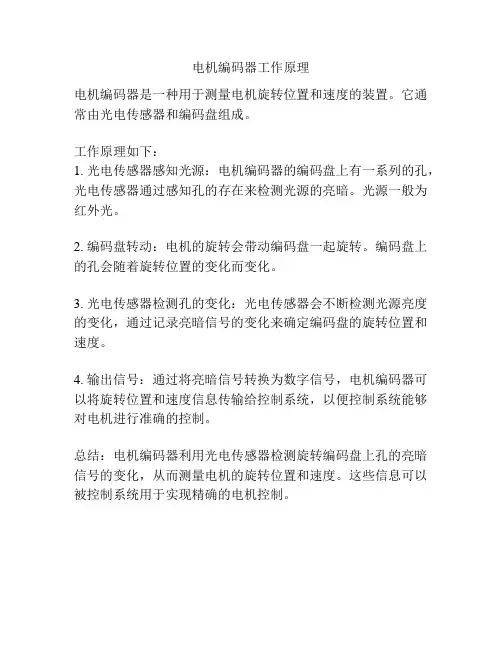

电机编码器工作原理
电机编码器工作原理
电机编码器是一种用于测量电机旋转位置和速度的装置。
它通常由光电传感器和编码盘组成。
工作原理如下：
1. 光电传感器感知光源：电机编码器的编码盘上有一系列的孔，光电传感器通过感知孔的存在来检测光源的亮暗。
光源一般为红外光。
2. 编码盘转动：电机的旋转会带动编码盘一起旋转。
编码盘上的孔会随着旋转位置的变化而变化。
3. 光电传感器检测孔的变化：光电传感器会不断检测光源亮度的变化，通过记录亮暗信号的变化来确定编码盘的旋转位置和速度。
4. 输出信号：通过将亮暗信号转换为数字信号，电机编码器可以将旋转位置和速度信息传输给控制系统，以便控制系统能够对电机进行准确的控制。
总结：电机编码器利用光电传感器检测旋转编码盘上孔的亮暗信号的变化，从而测量电机的旋转位置和速度。
这些信息可以被控制系统用于实现精确的电机控制。
编码器的工作原理及作用
编码器的工作原理及作用：它是一种将旋转位移转换成一串数字脉冲信号的旋转式传感器，这些脉冲能用来控制角位移，如果编码器与齿轮条或螺旋丝杠结合在一起，也可用于测量直线位移。
编码器产生电信号后由数控制置C、可编程逻辑控制器PLC、控制系统等来处理。
这些传感器主要应用在以下方面：机床、材料加工、电动机反应系统以及测量和控制设备。
在ELTRA编码器中角位移的转换采用了光电扫描原理。
读数系统是基于径向分度盘的旋转，该分度由交替的透光窗口和不透光窗口构成的。
此系统全部用一个红外光源垂直照射，这样光就把盘子上的图像投射到接收器外表上，该接收器覆盖着一层光栅，称为准直仪，它具有和光盘一样的窗口。
接收器的工作是感受光盘转动所产生的光变化，然后将光变化转换成相应的电变化。
一般地，旋转编码器也能得到一个速度信号，这个信号要反应给变频器，从而调节变频器的输出数据。
故障现象：1、旋转编码器坏〔无输出〕时，变频器不能正常工作，变得运行速度很慢，而且一会儿变频器保护，显示“PG断开〞...联合动作才能起作用。
要使电信号上升到较高电平，并产生没有任何干扰的方波脉冲，这就必须用电子电路来处理。
编码器pg接线与参数矢量变频器与编码器pg 之间的连接方式,必须与编码器pg的型号相对应。
一般而言,编码器pg型号分差动输出、集电极开路输出和推挽输出三种,其信号的传递方式必须考虑到变频器pg卡的接口,因此选择适宜的pg卡型号或者设置合理.编码器一般分为增量型与绝对型，它们存着最大的区别：在增量编码器的情况下，位置是从零位标记开场计算的脉冲数量确定的，而绝对型编码器的位置是由输出代码的读数确定的。
在一圈里，每个位置的输出代码的读数是唯一的；因此，当电源断开时，绝对型编码器并不与实际的位置别离。
如果电源再次接通，那么位置读数仍是当前的，有效的；不像增量编码器那样，必须去寻找零位标记。
现在编码器的厂家生产的系列都很全，一般都是专用的，如电梯专用型编码器、机床专用编码器、伺服电机专用型编码器等，并且编码器都是智能型的，有各种并行接口可以与其它设备通讯。
无刷电机编码器测量技术的原理与操作方法
无刷电机编码器测量技术的原理与操作方法无刷电机编码器是一种广泛应用于无刷电机系统中的测量技术。
它可以实时反馈电机的位置和速度信息，为无刷电机系统提供精确而可靠的控制。
本文将重点介绍无刷电机编码器测量技术的原理和操作方法，并探讨其在实际应用中的优缺点。
一、无刷电机编码器原理无刷电机编码器是通过检测电机转子上的物理标记来测量位置和速度的。
这些物理标记通常是由磁铁或光电传感器构成的，可以在电机转子周围形成一个编码盘。
编码盘上的标记根据转子的运动而改变位置，编码器通过检测标记位置的变化来计算电机的位置和速度。
在基本原理上，无刷电机编码器可以分为磁性编码器和光电编码器两种类型。
1.磁性编码器：磁性编码器是利用磁铁的磁场来进行测量的。
磁铁固定在电机转子上，编码器通过检测磁铁位置的变化来计算电机的位置和速度。
由于磁铁的位置相对稳定，磁性编码器具有较高的准确性和精度。
2.光电编码器：光电编码器是利用光电传感器来进行测量的。
在光电编码器中，转子上会有一个透明的编码盘，光电传感器通过检测编码盘上的透明和不透明部分来计算电机的位置和速度。
由于光电传感器的灵敏度较高，光电编码器具有较高的分辨率和响应速度。
二、无刷电机编码器的操作方法无刷电机编码器的操作方法相对简单，主要包括安装和连接两个步骤。
1.安装：首先，将编码器的底座固定在电机上。
根据编码器的类型，可以选择磁铁或透明编码盘。
确保编码器与电机的转子轴是同轴的，以确保准确的位置和速度测量。
另外，还需注意编码器的防水性能，确保在潮湿或恶劣环境中正常工作。
2.连接：通过连线将编码器与电机控制器相连接。
根据编码器的类型，可以选择模拟信号输出或数字信号输出。
模拟信号输出需要通过模数转换器将信号转换为数字信号，而数字信号输出则直接连接到控制器的数字输入口。
这里需要注意的是，根据编码器的规格和控制器的输入方式，选择合适的连接方式。
三、无刷电机编码器测量技术的优缺点无刷电机编码器测量技术在无刷电机系统控制中具有重要作用，它可以提供精确的位置和速度反馈信息，实现高效的控制。
编码器计数原理
编码器计数原理一、编码器的概念编码器是一种用于将某种物理量转换为数字信号的设备，常见的编码器有光电编码器、磁性编码器等。
在计数方面，我们通常使用的是旋转编码器，它可以将旋转角度转换为数字信号输出。
二、旋转编码器的结构旋转编码器通常由一个固定部分和一个可旋转部分组成。
固定部分包括一个光源和两个光电检测器，可旋转部分则是一个带有刻度盘的轴。
刻度盘上通常会有许多等距离的刻度线，并且每个刻度线都会与一个透明窗口相对应。
三、工作原理当轴旋转时，刻度盘上的透明窗口会依次经过两个光电检测器，在经过第一个光电检测器时会产生一次脉冲信号，在经过第二个光电检测器时又会产生一次脉冲信号。
这样就可以通过计算脉冲数量来确定轴所旋转的角度。
四、单通道编码与双通道编码在实际应用中，我们通常使用单通道或双通道编码方式来实现计数。
单通道编码器只有一个光电检测器，每次旋转时只会产生一个脉冲信号。
而双通道编码器则有两个光电检测器，每次旋转时会产生两个脉冲信号。
这样可以更准确地确定轴所旋转的角度。
五、编码器的分辨率编码器的分辨率是指它所能测量的最小角度变化量。
通常来说，分辨率越高，精度越高。
在实际应用中，我们需要根据具体需求选择合适的编码器。
六、应用领域编码器广泛应用于机械加工、自动化控制等领域。
例如，在机床上使用编码器可以实现数控加工；在机器人上使用编码器可以实现精确定位和运动控制。
七、总结通过以上介绍，我们了解了编码器计数原理及其应用领域。
在实际应用中，我们需要根据具体需求选择合适的编码器，并注意其分辨率和精度等参数。
编码器测速原理
编码器测速原理编码器是一种用于测量旋转速度和位置的设备，它可以将机械运动转换为电信号，从而实现对运动状态的监测和控制。
编码器测速原理是指通过编码器获取到的信号来计算出物体的速度，从而实现对物体运动状态的监测和控制。
在工业自动化控制系统中，编码器被广泛应用于各种设备和机械的运动控制中，如机床、机器人、电机等。
编码器的测速原理主要是基于编码器的工作原理和信号输出来实现的。
编码器通常由光电传感器和编码盘组成，当物体运动时，编码盘上的光栅或编码孔会随着物体的运动而产生变化，光电传感器会检测这些变化，并将其转换成电信号输出。
根据这些电信号，我们可以计算出物体的速度。
编码器的测速原理可以分为两种类型，增量式编码器和绝对式编码器。
增量式编码器通过检测编码盘上的脉冲数来计算物体的速度，它的原理是根据脉冲信号的频率和方向来确定物体的运动状态。
而绝对式编码器则可以直接输出物体的位置信息，它的原理是通过编码盘上的编码规律来确定物体的位置，从而实现对物体位置和速度的测量。
在实际应用中，编码器的测速原理可以通过信号处理和计算来实现对物体速度的准确测量。
通过对编码器输出信号的采集和处理，我们可以得到物体的运动状态，从而实现对物体的精确控制和监测。
同时，编码器的测速原理还可以应用于各种工业领域，如自动化生产线、机器人控制、电机调速等方面。
总的来说，编码器的测速原理是基于编码器的工作原理和信号输出来实现的，通过对编码器输出信号的采集和处理，我们可以实现对物体速度的准确测量，从而实现对物体运动状态的监测和控制。
在工业自动化控制系统中，编码器的测速原理具有重要的应用价值，可以帮助我们实现对各种设备和机械的精确控制和监测。
编码器工作原理
编码器工作原理引言概述编码器是一种用于将运动或位置转换为数字信号的设备，广泛应用于工业自动化、机器人技术、数控系统等领域。
编码器工作原理的了解对于工程师和技术人员来说至关重要。
一、编码器的类型1.1 光电编码器：通过光电传感器和光栅盘的相互作用来测量位置或运动。
1.2 磁性编码器：利用磁性传感器和磁性标尺进行位置或运动测量。
1.3 光栅编码器：采用光栅盘和光电传感器来实现高精度的位置检测。
二、编码器的工作原理2.1 光电编码器工作原理：光电编码器通过光栅盘上的透明和不透明区域，使光电传感器检测到光信号的变化，从而转换为数字信号。
2.2 磁性编码器工作原理：磁性编码器利用磁性标尺上的磁性信号，通过磁性传感器检测磁场的变化，实现位置或运动的测量。
2.3 光栅编码器工作原理：光栅编码器利用光栅盘上的光栅结构，通过光电传感器检测光信号的变化，实现高精度的位置检测。
三、编码器的精度和分辨率3.1 精度：编码器的精度取决于光栅盘或磁性标尺上的刻度数量和检测器的灵敏度。
3.2 分辨率：编码器的分辨率是指编码器能够分辨的最小位移量，通常以脉冲数或线数表示。
3.3 精度和分辨率的提高可以通过增加光栅盘或磁性标尺上的刻度数量、提高检测器的灵敏度等方式实现。
四、编码器的应用领域4.1 工业自动化：编码器在数控机床、自动化生产线等设备中广泛应用，实现位置和速度的精确控制。
4.2 机器人技术：编码器用于机器人的定位、导航和运动控制，提高机器人的精度和稳定性。
4.3 数控系统：编码器在数控系统中用于测量工件位置、实现自动化加工，提高生产效率和产品质量。
五、编码器的发展趋势5.1 高精度：随着科技的不断发展，编码器的精度和分辨率将不断提高，满足更高精度的应用需求。
5.2 多功能化：未来的编码器将具备更多功能，如温度补偿、自动校准等，提高设备的稳定性和可靠性。
5.3 无接触式：随着无接触式编码器的发展，将减少机械磨损，延长设备的使用寿命。
编码器测速原理
编码器测速原理编码器是一种用于測量物体位置、速度和方向的机械设备，在许多工业控制和自动化系统中广泛使用。
它通常由一个旋转部分和一个静止部分组成，旋转部分通过一系列脉冲信号将位置、方向和速度信息传输给控制系统。
编码器测速是其中一种常见的应用场景，通常用于掌握旋转部分的转速，从而实时控制机器的运行状态。
编码器测速的主要原理是通过检测编码器输出脉冲来计算旋转部分的速度。
编码器脉冲通信包括两个主要方面：脉冲频率和脉冲计数。
脉冲频率指的是编码器输出的脉冲数目，而单位时间内脉冲数目的变化就是编码器测量的速度。
脉冲计数指的是计算单位时间内脉冲数目，也就是用于计算速度的基础数据。
在使用编码器测速时，需要确定脉冲计数和单位时间的时间间隔，通常采用微秒或者毫秒为单位。
编码器测速可分为两种主要类型：增量式和绝对式。
增量式编码器是最常用的编码器类型之一，其原理是通过对每一次旋转的增量量进行计量，解码出速度和方向信息。
增量式编码器最大的特点是精度高，使用方便，但由于它基于计数和检测，因此需要进行定期检验并进行校准。
绝对式编码器则具有更高的准确度和精度，因为它可以确定在给定时间内旋转部分的位置，而不仅仅是速度和方向。
绝对式编码器通常包含多个单独的轨道（Track），每一个轨道上有一个独特的编码器序列，可以解析出每一个轨道的位置信息，从而确定旋转部分的位置。
除了基本的增量式和绝对式编码器外，还有一些高级编码器类型，例如线性编码器和旋转/线性编码器。
线性编码器可以用于测量直线移动的物体的位置和速度，其原理与旋转编码器类似。
旋转/线性编码器是一种可以用于同时测量转速和直线运动的编码器类型，其原理是将一个旋转式编码器放置在平移运动的轨道上，从而可以同时检测旋转和移动，并提供位置、速度和方向信息。
在使用编码器测速时，需要注意一些常见问题。
编码器信号的稳定性需要得到保证，可以采用较高的输出频率以提高测量精度。
编码器轴运动的摩擦、惯性和不明确的运动模式都可能对测量结果产生影响。
绝对值编码器的工作原理
绝对值编码器的工作原理绝对值编码器（Absolute Encoder）是一种用于测量旋转或者线性位置的传感器。
它能够提供精确的位置信息，不受电源中断或者重新上电的影响。
本文将详细介绍绝对值编码器的工作原理及其应用。
一、绝对值编码器的基本原理绝对值编码器通过将位置信息编码为二进制代码或者格雷码来测量位置。
它通常由光学或者磁性传感器和一个旋转或者线性编码盘组成。
1. 光学绝对值编码器光学绝对值编码器使用光栅盘和光电传感器来测量位置。
光栅盘上有一系列的透明和不透明条纹，光电传感器通过检测这些条纹的变化来确定位置。
光栅盘的条纹数量越多，分辨率越高，位置测量的精度也越高。
2. 磁性绝对值编码器磁性绝对值编码器使用磁性编码盘和磁传感器来测量位置。
磁性编码盘上有一系列的磁性极性，磁传感器通过检测这些极性的变化来确定位置。
磁性编码盘的极性数量越多，分辨率越高，位置测量的精度也越高。
二、绝对值编码器的工作原理可以分为两个步骤：初始化和位置测量。
1. 初始化初始化是指将编码器的位置与一个已知的参考点对齐。
在初始化过程中，编码器会将当前位置信息存储在一个内部的非易失性存储器中。
这样，即使在断电后重新上电，编码器也能够恢复到之前的位置。
2. 位置测量位置测量是指实时测量编码器的当前位置。
当编码盘旋转或者挪移时，光电传感器或者磁传感器会检测到光栅盘或者磁性编码盘上的变化，并将其转化为电信号。
这些电信号经过处理后，可以被解码为二进制代码或者格雷码，从而确定编码器的位置。
三、绝对值编码器的应用绝对值编码器广泛应用于各种领域，包括工业自动化、机器人技术、航空航天等。
以下是一些常见的应用场景：1. 机床和自动化设备绝对值编码器可用于测量机床的刀具位置、工件位置等，从而实现高精度的加工和定位控制。
它还可以用于自动化设备中的位置反馈和闭环控制。
2. 机器人技术绝对值编码器是机器人关节控制系统中的重要组成部份。
它可以提供精确的关节位置信息，从而实现精准的运动控制和路径规划。
电梯编码器的工作原理及作用
电梯编码器的工作原理及作用一、工作原理1.旋转编码器：旋转编码器位于电梯的驱动轴上，并与电梯的驱动电机相连接。
它通过测量电机旋转的角度，从而确定电梯的位置。
旋转编码器通常由一个光电编码盘和一个光电传感器组成。
光电编码盘上刻有一系列斑点，光电传感器用于检测这些斑点的变化，从而测量电机的旋转角度。
2.线性编码器：线性编码器位于电梯的升降轿厢上，并与升降机轨道相连。
它通过测量轿厢的位移，从而确定电梯的位置。
线性编码器通常由一个光电编码尺和一个光电传感器组成。
光电编码尺是一条带有一系列斑点的刻度尺，光电传感器用于检测光电编码尺上斑点的变化，从而测量轿厢的位移。
旋转编码器和线性编码器通过信号处理电路将位置信息转化为数字信号，并通过电梯控制系统进行处理。
二、作用1.位置测量：电梯编码器可以准确测量电梯的位置，包括停止时的绝对位置和行驶时的相对位置。
这对于电梯控制系统来说非常重要，可以确保电梯能够精确地停靠在乘客所需的楼层，并避免超出允许的行程范围。
2.速度监测：电梯编码器可以监测电梯的运行速度，并将其转化为电信号。
这对于电梯控制系统来说同样非常重要，可以监测电梯的加速度和减速度，确保电梯的运行平稳，并符合安全标准。
3.安全保护：电梯编码器可以实时监测电梯的位置和速度信息，当检测到异常或超出限制范围时，可以通过与电梯控制系统的联动，触发相应的安全保护措施，例如刹车和紧急停止，确保乘客和电梯的安全。
4.故障诊断：电梯编码器可以通过检测电梯的位置和速度信息，帮助维修人员快速诊断电梯故障，并进行及时的维修和保养。
这可以最大程度地减少电梯的停工时间，提高电梯的可用性和可靠性。
总结：电梯编码器是一种用于测量电梯位置和速度的装置。
它通过旋转编码器和线性编码器的组合，可以精确测量电梯的位置，并将其转化为数字信号。
电梯编码器在电梯系统中起到关键的作用，包括位置测量、速度监测、安全保护和故障诊断等方面。
它可以确保电梯的运行安全、平稳和可靠，并提高电梯的可用性和维修效率。
编码器的工作原理
编码器的工作原理编码器是一种数字电子器件，其工作原理是将输入信号转换为对应的数字编码输出。
它在通信系统、自动控制、数字电路和计算机系统等领域中得到广泛应用。
本文将介绍编码器的工作原理以及常见的编码器类型。
一、编码器的工作原理：1.信号采样：在编码器中，输入信号通常是模拟信号或数字信号。
在信号采样阶段，输入信号会被周期性地采样，将连续的信号转换为离散的信号。
采样的频率取决于实际应用的要求以及系统的采样率。
2.编码处理：在信号采样后，采样的信号需要被编码成数字形式的编码输出。
编码过程是将离散信号映射为二进制编码的过程。
编码器根据特定的编码规则将信号的不同状态映射为二进制编码。
常见的编码规则有格雷码、二进制编码等。
二、编码器的分类：编码器根据信号特性和应用领域的不同，可以分为多种类型。
常见的编码器有以下几种。
1.绝对值编码器：绝对值编码器将每个位置上的输入信号映射为唯一的编码输出。
常见的绝对值编码器有二进制编码器和格雷码编码器。
二进制编码器将每个位置上的输入信号映射为二进制数，例如4位二进制编码器可以表示0-15的数字。
格雷码编码器是一种独特的编码方式，相邻的任意两个编码仅有一个位数发生变化，以减少误差和问题。
2.相对值编码器：相对值编码器将信号的变化状态编码为相对于前一状态的变量。
常见的相对值编码器有增量式编码器和霍尔效应编码器。
增量式编码器将每个位置上的输入信号与上一状态进行比较，以计算输出信号的变化量。
霍尔效应编码器通过利用霍尔传感器感测磁场的变化来实现编码。
三、编码器的应用：1.通信系统：在通信系统中，编码器用于将模拟信号转换为数字信号，以便传输和处理。
例如，音频编码器用于将声音信号编码为数字信号，以便在数字音频播放器和计算机上播放。
2.自动控制系统：在自动控制系统中，编码器用于检测和测量旋转的位置和速度。
例如，在机械系统中，旋转编码器用于测量电机的角度和速度，并将其转换为数字信号，以便控制系统对电机进行精确控制。
编码器工作原理
编码器工作原理引言概述：编码器是一种用于将运动转换为数字信号的设备，常用于测量旋转角度或线性位移。
它在许多领域中都有广泛的应用，如机械制造、自动化控制、机器人技术等。
本文将介绍编码器的工作原理及其应用。
一、编码器的类型1.1 光学编码器：利用光学传感器来检测运动物体的位置，常见的有绝对光学编码器和增量光学编码器。
1.2 磁性编码器：利用磁性传感器来检测运动物体的位置，常见的有绝对磁性编码器和增量磁性编码器。
1.3 其他类型：还有许多其他类型的编码器，如电容编码器、霍尔编码器等。
二、编码器的工作原理2.1 光学编码器工作原理：光学编码器通过光栅盘和光电传感器来实现位置的检测，光栅盘上的光栅条通过光电传感器产生信号，经过处理后得到位置信息。
2.2 磁性编码器工作原理：磁性编码器通过磁性条纹和磁性传感器来实现位置的检测，磁性条纹上的磁性信息被磁性传感器检测并转换为位置信息。
2.3 编码器信号处理：编码器输出的信号经过信号处理电路进行处理，包括滤波、放大、数字化等步骤，最终得到准确的位置信息。
三、编码器的应用领域3.1 机械制造：编码器常用于数控机床、机器人等设备中，用于准确测量位置和速度，实现精密加工。
3.2 自动化控制：编码器在自动化控制系统中起到重要作用，用于反馈位置信息，实现闭环控制。
3.3 机器人技术：编码器是机器人关节的重要组成部分，用于控制机器人的姿态和位置，实现精准运动。
四、编码器的优势4.1 高精度：编码器能够实现高精度的位置测量，满足各种应用领域的需求。
4.2 高稳定性：编码器具有良好的稳定性和可靠性，能够长时间稳定工作。
4.3 高速度：编码器能够快速响应运动信号，实现高速运动控制。
五、编码器的发展趋势5.1 高分辨率：随着技术的不断进步，编码器的分辨率将不断提高，实现更加精密的位置测量。
5.2 多功能性：未来的编码器将具有更多的功能，如温度补偿、自动校准等功能。
5.3 集成化：编码器将越来越趋向于集成化设计，减小体积、提高性能。
正交编码器测电机速度原理
正交编码器测电机速度原理
正交编码器是一种用于测量旋转速度和位置的传感器。
它由一个旋转的编码盘和一个读取器组成，读取器可以检测编码盘上的标记或槽，并将这些信息转换成电信号。
在测量电机速度的原理中，正交编码器的工作原理如下：
1. 光电传感器，正交编码器通常使用光电传感器来读取编码盘上的标记或槽。
当编码盘旋转时，光电传感器会检测到标记或槽的变化，并产生相应的电信号。
2. 正交信号，正交编码器产生两个正交的输出信号，通常称为A相和B相。
这两个信号的相位差为90度，可以用来确定旋转方向和速度。
3. 脉冲计数，通过检测A相和B相信号的变化，可以对编码盘的旋转进行计数，从而确定电机的旋转速度和位置。
4. 解码器，电子解码器会将A相和B相信号转换成电机的速度和位置信息，通常可以通过微处理器或计数器进行处理和解释。
总的来说，正交编码器通过光电传感器检测编码盘上的标记或槽，产生正交的输出信号，并通过解码器将这些信号转换成电机的速度和位置信息。
这样可以实现对电机速度的精确测量和控制。
编码器的工作原理
编码器的工作原理
编码器是一种常见的电子设备，它在许多领域都有着重要的作用，比如数字通信、计算机系统、工业控制等。
那么，编码器的工作原理是什么呢？下面我们将从基本原理、工作过程和应用领域等方面进行介绍。
首先，我们来了解一下编码器的基本原理。
编码器是一种将机械位移或角度转换为数字信号的装置。
它可以将机械运动转换为数字信号输出，以便于计算机或控制系统进行处理。
编码器通常由测量部分和信号处理部分组成，测量部分用于测量机械位移或角度，信号处理部分则将测量到的信号转换为数字信号输出。
其次，我们来了解一下编码器的工作过程。
编码器的工作过程可以分为测量、信号处理和输出三个步骤。
首先，测量部分通过内部的传感器或光电器件来测量机械位移或角度，然后将测量到的信号传输给信号处理部分。
信号处理部分会将测量到的模拟信号转换为数字信号，并进行相应的处理，最终输出数字信号供计算机或控制系统使用。
接下来，我们来了解一下编码器的应用领域。
编码器在工业控制领域有着广泛的应用，比如在数控机床、机器人、自动化生产线等设备中常常使用编码器来测量机械位移或角度，以实现精确的位置控制。
此外，编码器还在数字通信、计算机系统等领域有着重要的应用，比如在通信设备中用于信号的编码和解码，以及在计算机系统中用于位置反馈和运动控制等方面。
总的来说，编码器是一种将机械位移或角度转换为数字信号的装置，它的工作原理包括测量、信号处理和输出三个步骤。
编码器在工业控制、数字通信、计算机系统等领域都有着重要的应用，可以实现位置控制、信号编解码等功能。
通过对编码器的工作原理进行深入了解，我们可以更好地应用和理解这一重要的电子设备。
编码器工作原理
编码器工作原理编码器是一种常见的电子设备，用于将输入的模拟或数字信号转换为特定的编码形式。
它在许多领域中被广泛应用，例如通信系统、计算机网络、自动化控制系统等。
本文将详细介绍编码器的工作原理及其应用。
一、编码器的基本原理编码器的基本原理是将输入信号转换为特定的编码形式。
它通常由两个主要部分组成：输入接口和编码逻辑。
1. 输入接口：输入接口用于接收输入信号，可以是模拟信号或数字信号。
模拟信号通常由传感器或电路产生，而数字信号可以来自计算机或其他数字设备。
2. 编码逻辑：编码逻辑是编码器的核心部分，它将输入信号转换为特定的编码形式。
编码逻辑可以采用不同的编码方式，常见的编码方式包括二进制编码、格雷码、BCD码等。
二、常见的编码器类型及其工作原理1. 二进制编码器：二进制编码器将输入信号转换为二进制编码形式。
它通常由多个开关或传感器组成，每个开关或传感器对应一个二进制位。
当开关或传感器处于打开状态时，对应的二进制位为1；当开关或传感器处于关闭状态时，对应的二进制位为0。
2. 格雷码编码器：格雷码编码器将输入信号转换为格雷码编码形式。
格雷码是一种特殊的二进制编码，相邻的两个码字之间只有一个位数发生改变。
格雷码编码器的工作原理是通过逻辑电路将输入信号转换为格雷码。
3. BCD编码器：BCD编码器将输入信号转换为BCD码（二进制编码的十进制表示形式）。
BCD编码器通常由四个二进制编码器组成，每个编码器对应一个十进制位。
它的工作原理是将输入信号转换为相应的二进制编码，然后将二进制编码转换为BCD码。
三、编码器的应用领域编码器在许多领域中都有广泛的应用，下面列举几个常见的应用领域：1. 通信系统：编码器在通信系统中用于将模拟信号或数字信号转换为特定的编码形式，以便在传输过程中提高信号的可靠性和传输效率。
2. 计算机网络：编码器在计算机网络中用于将数字信号转换为特定的编码形式，以便在网络传输中提高数据的可靠性和传输速率。
编码器的工作原理及性能是怎样的及维护和修理保养
编码器的工作原理及性能是怎样的及维护和修理保养编码器的工作原理及性能是怎样的编码器由一个中心有轴的光电码盘，其上有环形通、暗的刻线，有光电发射和接收器件读取，获得四组正弦波信号组合成A、B、C、D,每个正弦波相差90度相位差（相对于一个周波为360度），将C、D信号反向，叠加在A、B两相上，可加强稳定信号；另每转输出一个Z相脉冲以代表零位参考位。
旋转编码器是用来测量转速的装置。
它分为单路输出和双路输出两种。
技术参数紧要有每转脉冲数（几十个到几千个都有），和供电电压等。
单路输出是指旋转编码器的输出是一组脉冲，而双路输出的旋转编码器输出两组相位差90度的脉冲，通过这两组脉冲不仅可以测量转速，还可以判定旋转的方向。
编码器工作原理是将信号（如比特流）或数据进行编制、转换为可用以通讯、传输和存储的信号形式的设备。
把角位移或直线位移转换成电信号，前者称为码盘，后者称为码尺。
依照读出方式可以分为接触式和非接触式两种；依照工作原理可分为增量式和确定式两类。
增量式是将位移转换成周期性的电信号，再把这个电信号变化成计数脉冲，用脉冲的个数表示位移的大小。
确定式的每一个位置对应一个确定的数字码，因此它的示值只与测量的起始和停止位置有关，而与测量的中心过程无关。
编码器性能由其参数决议，不同的型号有不同的参数，其性能也有所不同。
1、看编码器输出信号的稳定性：指编码器在实际运行条件下，保持规定精度的本领。
影响其稳定性的原因紧要就是温度对电子器件造成的漂移、外界加于编码器的变形力以及光源特性的变化。
2、编码器信号输出形式：在大多数情况下，直接从编码器的光电检测器件取得的信号电平较低，波形也不规定，还不能适应于掌控、信号处理和远距离传输的要求。
3、编码器的响应频率：其输出的响应频率取决于光电检测器件、电子处理线路的响应速度。
当编码器高速旋转时，假如其辨别率很高，那么编码器输出的信号频率将会很高。
4、编码器的辨别率：光电编码器的辨别率是以编码器轴转动一周所产生的输出信号基本周期数来表示的，即脉冲数/转（PPR）。
编码器工作原理
编码器工作原理编码器是一种用于将机械运动转换为数字信号的设备。
它在许多领域中被广泛应用，例如机器人技术、自动化控制系统和数码设备等。
本文将详细介绍编码器的工作原理。
一、编码器的基本原理编码器可以将机械运动转换为数字信号，以便于计算机或者其他设备进行处理。
它通常由两个主要部份组成：光学传感器和编码盘。
1. 光学传感器：光学传感器是编码器的核心部件之一。
它通常由发光二极管（LED）和光电二极管（光敏二极管或者光电二极管）组成。
LED发出光线，光线照射到编码盘上的光栅或者刻线上，然后被光电二极管接收。
光电二极管将接收到的光信号转换为电信号，并发送给计算机或者其他设备进行处理。
2. 编码盘：编码盘是光学传感器的配套部件。
它通常由透明的圆盘或者条状物组成，上面刻有光栅或者刻线。
光栅通常由黑色和白色的条纹组成，黑白相间。
当光线照射到光栅上时，光电二极管会根据光线的强弱变化产生不同的电信号。
二、编码器的工作模式编码器的工作模式可以分为两种：增量式编码器和绝对式编码器。
1. 增量式编码器：增量式编码器通过计算脉冲数来确定物体的位置和运动方向。
它通常有两个输出信号通道：A相和B相。
当物体运动时，光电二极管接收到的光信号会产生脉冲，每一个脉冲对应一个位置变化。
A相和B相之间存在90度的相位差，可以通过检测A相和B相的电平变化来确定运动方向。
此外，增量式编码器还可以通过一个Z相信号来确定物体的起始位置。
2. 绝对式编码器：绝对式编码器可以直接确定物体的位置，无需计算脉冲数。
它通常有多个输出信号通道，每一个通道对应一个特定的位置。
这些位置通道上的光栅或者刻线编码不同，通过检测不同的编码组合来确定物体的位置。
绝对式编码器的优点是可以直接读取物体的位置，无需进行计数操作。
三、编码器的应用领域编码器在许多领域中都有广泛的应用，下面是一些常见的应用领域：1. 机器人技术：编码器被广泛应用于机器人技术中，用于测量机器人的关节角度和位置，以实现精确的运动控制。
编码器工作原理
编码器工作原理编码器是一种用于将物理量转换为数字信号的设备。
它在许多领域中都有广泛的应用，如自动化控制系统、通信系统、机器人技术等。
编码器的工作原理是通过测量和转换物理量的变化来生成数字信号。
一、编码器的基本原理编码器可以测量和转换各种物理量，如位置、速度、角度等。
它通常由两部份组成：传感器和信号处理器。
1. 传感器：传感器是编码器的核心部件，用于测量物理量的变化。
常见的编码器传感器有光电传感器、磁传感器和电容传感器等。
传感器将物理量的变化转换为电信号，并将其传送给信号处理器。
2. 信号处理器：信号处理器接收传感器传来的电信号，并将其转换为数字信号。
它通常由模数转换器（ADC）和微处理器组成。
ADC将摹拟信号转换为数字信号，微处理器对数字信号进行处理和分析。
二、编码器的工作过程编码器的工作过程可以分为以下几个步骤：1. 传感器测量：传感器测量物理量的变化，并将其转换为电信号。
例如，光电传感器可以通过测量光强的变化来测量位置的变化。
2. 信号转换：传感器将测量到的电信号传送给信号处理器。
信号处理器接收到电信号后，将其转换为数字信号。
这个过程通常通过模数转换器（ADC）来实现。
3. 数字信号处理：信号处理器对数字信号进行处理和分析。
它可以对信号进行滤波、放大、计数等操作，以获取更准确的测量结果。
4. 数据输出：信号处理器将处理后的数据输出给用户或者其他设备。
数据可以以数字形式输出，也可以通过通信接口传输给其他设备。
三、编码器的应用编码器在许多领域中都有广泛的应用，以下是一些常见的应用领域：1. 自动化控制系统：编码器被广泛应用于自动化控制系统中，用于测量和控制物体的位置、速度、角度等。
例如，在机械臂控制系统中，编码器可以用于测量机械臂的关节角度，从而实现精确的位置控制。
2. 通信系统：编码器可以用于通信系统中的数据传输和接收。
例如，在数字通信系统中，编码器将摹拟信号转换为数字信号，以便进行高效的数据传输。
编码器测距原理
编码器测距原理
编码器测距原理是通过数码编码的方式来获取目标物体与编码器之间的距离。
其原理基于光电编码器或磁编码器，通过测量编码器输出信号的脉冲数来计算距离。
光电编码器中的编码盘上有一系列光栅，当光源通过光栅时，会产生切割光线的效果，光电接收器可以接收并转换这些光线切割的信号。
通过计算光电接收器接收到的光线切割次数，即脉冲数，可以推算出目标物体与编码器之间的距离。
磁编码器则利用磁头与磁性编码盘之间的作用。
磁性编码盘上有一系列磁极，当磁头靠近磁盘时，会感受到磁场的变化，并产生相对应的电信号。
通过计算磁编码器输出的脉冲数，可以得到目标物体与编码器之间的距离。
在实际应用中，测量距离时，编码器的输出信号经过传感器接收并进行解码后，可以提供精确的距离测量结果。
编码器测距原理的优势在于其精度高、稳定性好，并且适用于各种环境条件下进行距离测量。
电动机编码器原理
电动机编码器原理
电动机编码器原理是利用编码器将电动机转动角度信息转化为数字信号，用于测量和控制电动机转动位置或速度。
编码器主要由测量部分和信号处理部分组成。
测量部分通常包含一个光电编码盘和光电传感器。
光电编码盘是一个固定在电动机轴上的圆盘，上面刻有一系列等分的刻线或孔隙。
光电传感器则是放置在编码盘旁边的感光元件，它可以检测光线的变化。
当电动机转动时，编码盘上的刻线或孔隙会经过光电传感器，导致光线的变化，光电传感器就能感知到这些变化。
信号处理部分负责对光电传感器输出的变化信号进行处理和解码。
一般来说，变化信号是模拟信号，需要经过模数转换器转化为数字信号。
然后，这些数字信号将被送到控制器或电路中进行进一步处理。
根据编码盘上刻线或孔隙的数量和排列方式，可以计算出电动机转动的角度信息。
通过这种方式，电动机编码器可以实时地测量电动机转动位置或速度，并将其转化为数字信号，方便控制器对电动机进行精确的控制。
总的来说，电动机编码器原理是基于光电传感器对编码盘刻线或孔隙的感知，将转动角度信息转化为数字信号，实现对电动机转动位置或速度的测量和控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编码器及其应用概述
编码器（encoder）是将信号（如比特流）或数据进行编制、转换为可用以通讯、传输和存储的信号形式的设备。
编码器把角位移或直线位移转换成电信号，前者成为码盘，后者称码尺。
按照读出方式编码器可以分为接触式和非接触式两种。
接触式采用电刷输出，一电刷接触导电区或绝缘区来表示代码的状态是"1"还是"0";非接触式的接受敏感元件是光敏元件或磁敏元件，采用光敏元件时以透光区和不透光区来表示代码的状态是"1"还是"0",通过"1"和"0"的二进制编码来将采集来的物理信号转换为机器码可读取的电信号用以通讯、传输和储存。
旋转编码器是用来测量转速的装置，光电式旋转编码器通过光电转换，可将输出轴的角位移、角速度等机械量转换成相应的电脉冲以数字量输出（REP）。
它分为单路输出和双路输出两种。
技术参数主要有每转脉冲数（几十个到几千个都有），和供电电压等。
单路输出是指旋转编码器的输出是一组脉冲，而双路输出的旋转编码器输出两组A/B相位差90度的脉冲，通过这两组脉冲不仅可以测量转速，还可以判断旋转的方向。
线性编码器同样使用磁栅编码阵列和霍尔编码阵列协调工作，线性编码器的霍尔编码阵列叫作"阅读器", 磁栅编码阵列叫作"感应标尺".但是线性编码器采用的霍尔元件是线性霍尔，当霍尔元件保持一定间隙沿磁栅轴线表面移动时，线性霍尔感测出类似正弦波信号的位移量信息。
信号分割器重分正弦波微电流信号，可以得到精度非常高的位置信息。
理论上讲，只要信号分割器分割的足够细，系统的分辨率可以非常高。
在实际工况下，由于杂散磁场、电磁干扰等因素影响，系统分辨率只能达到0.17毫米的水平。
由于霍尔编码阵列元件工作在线性状态，系统受外界温度、湿度、杂散磁场、电磁干扰等因素的影响比较大。
图1. 光电编码器的组件
仅有一路脉冲输出的编码器不能确定旋转的角度，所以用处不大。
如果使用两路码道，其扇区之间的相位差为90度（如图2所示），那么通过该正交编码器的两路输出通道就可以确定位置和旋转的方向两个信息。
例如，如果通道A相位超前，码盘就以顺时针旋转。
如果通道B相位超前，那么码盘就是以逆时针旋转。
因此，通过监控脉冲的数目和信号A、B之间的相对相位信息，就可以同时获得旋转的位置和方向信息。
图2. 正交编码器A和B的输出信号
除此之外，有些正交编码器还包含被称为零信号或者参考信号的第三个输出通道。
这个通道每旋转一圈输出一个单脉冲。
你可以使用这个单脉冲来精确计算某个参考位置。
在绝大多数编码器中，这个信号称为Z轴或者索引。
为止，本文之前介绍了单端增量式正交编码器。
由于A和B信号都以地作为参考信号，所以被称作为单端，并且每个信号只有一根线（或者说只有一端）。
而另外一种常用的编码器为差分编码器，它的A和B信号都有两根线。
A信号的两根线分别是A'和A,B信号的两根线分别是B'和B.因为这四根线总是输出某个已知电平（0V或者Vcc），所以这种结构也被称为推挽结构。
当A是Vcc时A'就是0V,反之，当A是0V时A'就是Vcc.而在单端编码器的情况下，A或者是Vcc或者悬空。
采用差分检测可以保证信号的准确性，所以差分编码器通常可以用在电噪声较大的环境中。
采用增量式编码器仅能测量出位置的变化信息（从中可以计算出运动速度和加速度），但却无法确定目标的绝对位置。
在这里，我们将介绍第三种编码器：绝对式编码器，该类编码器能够获得目标的绝对位置。
这种编码器同增量式编码器一样，具有交替变化的不透光扇区和透光扇区。
但是绝对式编码器在编码器的码盘上，采用了多组分区形成同心码道，如同靶环一样。
同心码道从编码器码盘的中心出发，向外扩展直到码盘外部，每一层码道都比其内层多了一倍的分区。
第一层，即最内层的码道，只有一个透光扇区和一个不透光扇区；位于中心的第二层就具有两个透光扇区和两个不透光扇区；而第三层码道的透光扇区和不透光扇区就各有四个。
如果编码器有10层码道，那么最外围的码道就有512个扇区；如果有16层码道，那么最外围的码道就有32,767个扇区。
因为绝对式编码器的每层码道都比它里面一层的码道多了一倍数目的扇区，所以扇区的数目就形成了二进制计数系统。
在这种编码器中，码盘上的每个码道都对应一个光源和一个接收器。
这意味着10层码道的编码器就需要10组光源和接收器，而16层码道的编码器就需要16组光源和接收器。
绝对式编码器的优势在于您可以降低编码器的转速，可以使编码器的码盘在整个机器运动周期中只转一圈。
如果机器运动距离为10英寸，而编码器具有16位精度，那么机器位置的精度就是10/65,536,即0.00015英寸。
如果机器的行程更长譬如6英尺，那么粗旋转编码器可以保证跟踪每一英尺距离；第二级称为细旋转编码器可以跟踪1英尺以内的距离。
这就意味着，你可以调整粗编码器，使其在整个6英尺距离内旋转一圈；也可以调整细编码器，使其能够分辨的范围为1英尺（即12英寸）。
怎样使用编码器进行测量
要使用编码器进行测量，必需有一个基本的电子设备即计数器。
基本的计数器是通过其几个输入通道，产生一个数值，来表示检测到的边沿（即波形中从低到高或高到低的变化）数目。
大多数计数器都有三个相互关联的输入--门限、源和升/降选择。
计数器记录源输入中的事件数目，并且根据升/降选择线的状态进行加计数或者减计数。
例如：如果升/降状态位"高",那么计数器加计数；如果升/降状态位"低",那么计数器就减计数。
图3显示了一个简化的计数器框图。
图3. 计数器的简化模型
编码器通常有5根线需要连接。
不同的编码器，这些线的颜色是不一样的。
你可以使用这些线来给编码器提供电源，并且读入A、B和Z信号。
图4显示了一个增量式编码器的典型接口定义。
图4. 增量式编码器接口
接下来一步就要决定这些线应该接到什么位置。
如上文所述，将信号A接到源接线端上，对其信号中的脉冲进行计数。
信号B连接到升/降选择端口上。
将任意+5V的直流电源接到电源和地接线端口上--大多情况下，一个数据采集设备只需一根数字线就足够了。
既然对信号边沿计数了，接下来你需要考虑的就是这些数值应如何转换成位置信息。
这个由边沿数值转换为位置信息的过程，取决于所采用的编码类型。
总共有三种基本的编码类型：X1、X2和X4.
X1编码
图5显示了一个正交周期和其相应的X1编码类型下的计数值的加减数目。
当通道A引导通道B时，增量发生在通道A的上升沿。
当通道B引导通道A时，减量发生在通道A的下降沿。
图5. X1编码
X2编码
X2编码与上述过程类似，只是计数器A通道的每个边沿计数是增加还是减少，取决于由哪个通道引导哪个通道。
计数器的数值每个周期都会增加2个或减少2个，如图6所示。
图6. X2编码
X4编码
X4编码模式下，计数器同样也在通道A和B的每个沿上发生增加或者减少。
计数器的数目是增加还是减少，取决于哪个通道引导哪个通道。
计数器的数目每个周期都会增加4个或减少4个，如图7所示。
图7. X4编码
一旦你设置了编码类型以及脉冲计数类型，就可以使用下列公式把数值信息转换为位置信息了：对于转动位置
旋转量
其中N=轴每旋转一周过程中，编码器所生成的脉冲数目
x = 编码类型
对于线性位置
位移量
其中PPI=脉冲每英寸（这个参数与所选的编码器有关）
将编码器连接到仪器上
在这部分中，以NI cDAQ-9172机箱和NI 9401 C系列的数字I/O模块为例。
使用不同的测量仪器和设备，都与该过程类似。
图8. NI CompactDAQ系统
使用的设备：
cDAQ-9172 : NI CompactDAQ 8插槽高速USB机箱
NI 9401:8-通道、5 V/TTL高速双向数字I/O模块
24脉冲/转的旋转正交编码器
NI 9401有一个D-Sub连接器，可以为8个数字通道提供连接。
每个通道都有一个数字I/O端口，可以连接到一个数字输入或输出设备。
只有通过机箱上的第5和第6个插槽，才可以连接到cDAQ-9172中的两个计数器上；所以，将9401插入到第5插槽上。
图8显示了这种结构的端口，图9显示了默认的计数器接线端。
图9. NI9401的端口（插槽5）
表1. 默认的计数器接线端
根据这些规范，编码器上的连线A连接到14脚上，连线B连接到17脚上，"5 VDC Power"连接到任何一个设置为"高"的尚未使用的的数字线上，"Ground"连接到任何COM端口上。
开始测量
前面已经将编码器连接到测量设备上了，接下来就可以使用NI LabVIEW图形化编程软件，将这些数据传到计算机中进行观察和分析了。
图10显示了一个例子，在LabVIEW编程环境中显示边沿数目和相应的位置增量。
图10. LabVIEW前端面板显示测量。
