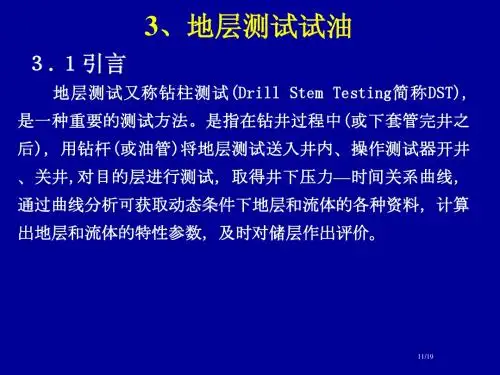

试油与试采-程时清 地层测试试油3
双封隔器用来把测试层段以上和以下的其它层段都隔离开，只测试两封隔
器之间的地层。
3、地层测试试油
３.２地层测试工艺
3、地层测试试油
３.２地层测试工艺
１、地层测试基本原理及分类
３）支承于井底的裸眼双封隔器测试
当测试层的下部还有渗透层存在，测试时要求与目的层分 开，则在测试层上、下各下一组封隔器，整个测试管柱用筛管 或钻铤支撑于井底。 ４）膨胀式封隔器测试 隔器或双封隔器都可以。 对于裸眼井段井径不规则，用压缩
式胶筒封隔可能密封不严，可选用膨胀式测试工具，采用单封
3、地层测试试油
３.２地层测试工艺
3、地层测试试油
３.２地层测试工艺
１、地层测试基本原理及分类
（２）套管井测试
１）套管井单封隔器测试 适用于套管射孔完井或套管下 部裸眼测试，封隔器可坐封在套管中测试下部层段的情况。
２）套管井双封隔器测试
况。
适用于射开多个层段，选择其
② 坐封位置
③测试方式 ④测试时间
特别是裸眼井测试，尽量提供坐封位置岩性强度数据；
要求选用的测试工具及测试类型； 要求施工时间；开关井次数及时间分配；
⑤其它要求
工单位
提出是否准备进行测试联合作业，推荐配合作业的工具及施
3、地层测试试油
３.２地层测试工艺
２、地层测试设计
(2)测试施工设计的主要内容
乙方应依据甲方测试委托书，认真作出测试施工设计书。其内容应包括： ①基本数据(同委托书)。
柱内均加伸缩接头；考虑安全，海底还要加水下测试树。
3、地层测试试油
３.２地层测试工艺
１、地层测试基本原理及分类
3、地层测试试油
３.２地层测试工艺
常规地层测试技术及测试工具简介
2探明油气藏边界、油水边界、气水边 界及油藏类型。
3提供计算油气地质储量的所必须的部 份参数。
4了解固井质量，探测套管损坏及管外 窜槽情况。
二、地层测试与常规试油相比具有较大的 优势主要表现在：
1）录取地层资料比常规试油准确而且全 面。其中某些地层测试录取的资料是常 规试油无法得到的。
2）能够很好地保护地层。由于地层测试 一般是将常规试油的多道工序合成一道 工序来作，大大缩短了空井的时间，减 轻了钻井液对地层的浸泡和污染，
同时地层测试一般是负压测试，能够避 免常规试油所采取的正压试油方式对地 层的再污染。
3）经济效益明显。如前所述，地层测 试一般是将常规试油的多道工序组合成 一道工序来做，大大节省了施工的费用， 普通地层测试一般可节约常规试油费用 的50%，而射孔与测试联作和射孔与测 试、排液联作方式可节约常规试油的 60%—70%的费用。ຫໍສະໝຸດ 三、地层测试管柱的基本组成
基本组成部份包括测试阀、封隔器、 筛管和压力计等。
封隔器用来隔开井内液柱对被测层段的 压力，测试阀用于操作开关井及获取流 体样品。压力计用于记录压力和温度的 变化过程，当测试管柱内的液柱压力 （或气压）小于被测层段的地层压力， 被测层段的流体（油、气、水）就可以 通过筛管进入测试管柱，直至喷出地面。
测井等完井资料编写地质设计和施工设 计。 2.准备地面施工设备和井下测试工具。 3.套管试压 4.刮削 5.通井
（二）测试施工 1.下管柱 2.坐封 3.开关井操作 4.压井起管柱 5.填写现场报告 （三）成果解释 1.分析样品 2.数据处理 3.计算产量
4.计算地层主要参数 5.编制成果报告
地层测试工具简介
4）下放测试管柱，换位槽下行，J形销 移至“D”位置，无自由下落显示，测试 阀关闭。
3提供计算油气地质储量的所必须的部 份参数。
4了解固井质量，探测套管损坏及管外 窜槽情况。
二、地层测试与常规试油相比具有较大的 优势主要表现在：
1）录取地层资料比常规试油准确而且全 面。其中某些地层测试录取的资料是常 规试油无法得到的。
2）能够很好地保护地层。由于地层测试 一般是将常规试油的多道工序合成一道 工序来作，大大缩短了空井的时间，减 轻了钻井液对地层的浸泡和污染，
同时地层测试一般是负压测试，能够避 免常规试油所采取的正压试油方式对地 层的再污染。
3）经济效益明显。如前所述，地层测 试一般是将常规试油的多道工序组合成 一道工序来做，大大节省了施工的费用， 普通地层测试一般可节约常规试油费用 的50%，而射孔与测试联作和射孔与测 试、排液联作方式可节约常规试油的 60%—70%的费用。ຫໍສະໝຸດ 三、地层测试管柱的基本组成
基本组成部份包括测试阀、封隔器、 筛管和压力计等。
封隔器用来隔开井内液柱对被测层段的 压力，测试阀用于操作开关井及获取流 体样品。压力计用于记录压力和温度的 变化过程，当测试管柱内的液柱压力 （或气压）小于被测层段的地层压力， 被测层段的流体（油、气、水）就可以 通过筛管进入测试管柱，直至喷出地面。
测井等完井资料编写地质设计和施工设 计。 2.准备地面施工设备和井下测试工具。 3.套管试压 4.刮削 5.通井
（二）测试施工 1.下管柱 2.坐封 3.开关井操作 4.压井起管柱 5.填写现场报告 （三）成果解释 1.分析样品 2.数据处理 3.计算产量
4.计算地层主要参数 5.编制成果报告
地层测试工具简介
4）下放测试管柱，换位槽下行，J形销 移至“D”位置，无自由下落显示，测试 阀关闭。
地层测试
MFE测试器示意图 教材64
不适用于斜井和海洋井
压力控制测试器（PCT）
（70年代研制）
适用于斜井和海上钻井 与多流测试器的区别： （1）用液压装置控制测试过程
地面控制， 适用于难于用钻杆操纵的斜井
（2）测试管柱中配有伸缩接头
伸缩接头、安全接头
平衡管内压力变化。
压力控制 测试系统 示意图
压力控制测试器 液压标准工具（HRT） 封隔器
假设条件： •油藏为无限大、地层均质、 •流体为单相并微可压缩、 •流动符合平面径向流等。
教材71
Horner图
了解
2.12 103 Q o o Bo m Kh o
m—压力曲线直线段的斜率，MPa／cycle； K—地层有效渗透率，μm2；
h—地层有效厚度，m；
△t—关闭测试阀的压力恢复时间，h； φ—地层有效孔隙度，小数； μo—地层原油粘度，mPa· s；
地层测试
•钻井地质录井 •测井
测试
油气层的层位
油气层的分布规律
通过对油气层进行测试，获取 油气层产量、 压力响应、 产液性质 地层渗透率 流体样品等资料。 ----动态信息
地层测试简介 钻柱测试
教材P63
第一节 地层测试简介
地层测试
t
中途测试 完井测试 油气井测试
教材P63
•中途测试
在探井钻进过程中，钻遇油气层或发现 重要油气显示时，中途停钻对可能的油气层 进行测试。 在裸眼井中完成， 优点 浸泡时间短，油层伤害小 适用条件：岩性较致密、井壁较规则、 地层不垮塌、井身状况较好
油气井测试
单井测试 多井测试
在油、气井生产过程 中进行的地层测试。
抽油机 采油树 泵下装置
常规地层测试技术及测试工具简介
通过地层测试，可以达到下列目的： 1 及时验证地层中是否产油气及产油气 的能力。 2探明油气藏边界、油水边界、气水边 界及油藏类型。 3提供计算油气地质储量的所必须的部 份参数。 4了解固井质量，探测套管损坏及管外 窜槽情况。
二、地层测试与常规试油相比具有较大的 优势主要表现在： 1）录取地层资料比常规试油准确而且全 面。其中某些地层测试录取的资料是常 规试油无法得到的。 2）能够很好地保护地层。由于地层测试 一般是将常规试油的多道工序合成一道 工序来作，大大缩短了空井的时间，减 轻了钻井液对地层的浸泡和污染，
4）下放测试管柱，换位槽下行，J形销 移至“D”位置，无自由下落显示，测试 阀关闭。 5）慢慢上提管柱，换位槽上行，J形销 移至换位槽底部“A”的位置，测试阀关 闭。 这样反复上提下放管柱，便可以进行多次 井下开关井。
维护95mmMFE测试器的换位机构 1.将换位外筒夹在虎钳上，卸掉上接头。 2.松开虎钳，把换位外筒部分往前窜，虎 钳夹于延时外筒楞角部分，拧紧，卸 掉花键外筒。 3.从花键套上卸下换位销。 4.清洗上接头，花键外筒，花键芯轴，花 键套和止推垫圈。 5.检查花键槽有无损伤，换位销有无变形， 止推垫圈有无变形，发现问题及时修 理或更换零部件。
6.取出上接头内的两只13304号“O”型圈 和花键外筒上部的13249号“O”型圈。 7.将两只13304号“O”型圈装入上接头， 将1 只13249号“O”型圈装入花键外筒， 把换位销装在花键套上。 8.沿花键槽滑动花键套，观察花键套滑动 是否顺畅，灵活。 9.给花键芯轴和花键套涂满黄油，摆正六 个止推垫圈。 10.把花键外筒套在花键芯轴上，拧紧与 延时外筒间的连接螺纹。 11.把上接头装在花键芯轴上并拧紧连接
MFE地层测试器的组成： MFE地层测试器是一套完善的测试工具 系统，包括多流测试器、锁紧接头和PT封隔器等。95mmMFE多流测试器与 127mmMFE测试器的结构和原理大致相 同，多流测试器是工具的关键部件，由 换位机构、延时机构和取样器三部分组 成。
地层测试试油3-4概要
管
柱
机械压力计
(2) 膨胀式裸眼跨隔测
该测试管柱是目前国内外较理想的裸眼跨 隔及裸眼测试的管柱。封隔器的密封性能增强， 测试成功率高。
主要由循环阀、测试阀、取样器、压力计记录 仪、震击器、安全短接、井下膨胀泵、上膨胀封 隔器，组合带孔短接、调节钻铤、下膨胀封隔器 、阻力弹簧等测试工具组成。它是通过旋转测试 管柱膨胀封隔器，然后再通过地面操作测试管柱 来实现开关井，达到测试目的。
膨胀式跨隔测试工具测试原理
关井测压上提钻具
对液力开关施加8.896—22.24l KN的拉力负荷，测试阀即可关闭，进行关 井测压。这样重复上提下放操作可进行多次开关井测试。
平衡压差
测试完后，下放钻具给膨胀泵加压22.241KN，再向右旋转钻具1／4圈， 使膨胀泵离台器啮合，钻具自由下落50.8mm,推动阀滑套下行，使测试 井段与环形空间平衡，充压膨胀通道与环空连通，泵处于平衡－泄压 位置。
1 ） 套管井单 封隔器测试，适 用于套管射孔完 井或套管下部裸 眼测试，封隔器 可坐封在套管中 测试下部层段的 情况。
2、套管井(坐封 套管段)
2）套管井双 封隔器测试
适用于射开多 个层段，选择 其中的一层或 相连的几个层 测试，将上、 下其他层段都 隔开的情况。
2、套管井(坐封套 管段)
应该注意，在管柱配置时，测试阀与反循 环阀的位置必须隔离，防止堵塞。
5)地面流程、放喷管线必须固定牢靠，测试井产出的天然气应点火挠 掉。流动测试应尽可能安排在白天进行；
6)高压油、气井测试，应安装高压控制头、并适当调整油嘴，控制压 力和产量；
7)起测试管柱时，应边起边灌泥浆，防止井喷和井壁坍塌；
8)现场放样时，放样口不能正对着人。
油气井地层测试基本知识
地层测试管柱
7、封隔器：封隔器起着把测试层与其他层段以及钻 井液或压井液隔离开来的作用。封隔器的橡胶筒受到压 缩负荷后可以胀大，也可以通过向筒内充入液体而膨胀， 然后与套管或井壁贴紧，起到密封和隔离作用。 8、筛管或开槽尾管：是地层流体进入测试管柱内的 入口通道。筛管钻有孔，开槽尾管开有槽，其里面还有 钻有孔的过滤管。孔和槽的尺寸较小，一般情况下能阻 止流体中携带的泥饼或岩屑颗粒进入工具，以免堵塞测 试阀、工具芯轴孔道等。 9、下压力计：用于测量开井流动压力和关井恢复压 力，可对其进行测试资料处理，计算油层参数。一般要 下两支压力计，其中一支的传压孔与测试管柱内部相通， 所以叫内压力计；另一支压力计的传压孔直接与测试层
一、地层测试原理
地层测试也叫钻杆测试，国外叫DST， 是英文Drill Stem Testing的缩写。地层测 试是目前世界上及时准确评价油气层的先
进技术，在井过程中或完井后通过对油
气层进行开关井测试，可以获得在动态条 件下地层的各种参数和流体性质，从而对
产层作出定性或定量的评价。
地层测试属于不稳定试井方法之一。其 基本原理是，用钻杆或油管将测试工具（测 试阀、封隔器、压力计等）送入井下待测位 置，然后坐封好封隔器，将测试层与其它井 段隔开，接着地面控制打开测试阀，造成井 筒与地层之间有一个较大的压差，地层中的 流体在压差的作用下流到井筒，经过测试管 串流到地面。通过地面操作可进行多次井下 开关井，即可获得产层的产量和压力恢复曲 线，最后关井可以采集到地层条件下的流体 样品。利用计算机试井解释软件分析处理井 下压力记录仪测得的压力与时间的变化关系 曲线，就可以计算出产层的特性参数。
二○一○年十月
目
录
第一节 地层测试概述
第二节 地层测试工具
油气层试油、测试技巧长大史[精华]
![油气层试油、测试技巧长大史[精华]](https://img.taocdn.com/s3/m/d6de85a7f021dd36a32d7375a417866fb94ac043.png)
油气层试油、测试技术发展史一、试油技术发展：油气层测试技术包括常规试油、地层测试和试井三部分。
试油是油气勘探方法的重要组成部分，也是检查油气田开发效果的重要手段之一。
试油工艺随着科学的进步，逐步得到改进和发展。
目前已形成了一整套基本满足现场生产实际的试油工艺。
其形成发展大致可以分为常规试油、新工艺新技术应用、针对不同地层和油气藏配套工艺三部分。
（一）、常规试油工艺技术简介自50年代以来，我国一致沿用原苏联的一套试油工艺技术。
到70年代末80年代初，试油以常规技术为主。
其特点是工艺方法单一，技术陈旧落后，试油工序复杂，速度慢，效率低。
比较普遍采用的工艺技术包括：1、压井。
通常用泥浆、卤水、清水作为压井液，比较大的正压差不可避免地造成滤失、污染，给正确认识油层带来了不利影响。
2、射孔。
电缆输送是唯一的射孔方式。
射孔枪型、弹型有文胜2号无枪身、57-103有枪身等射孔器。
射孔布孔相位、孔密、孔径、发射率、对地层的完善程度等存在局限性。
3、诱喷排液。
对替喷后不能自喷的井，采用抽汲、气举、抽汲+气举、混气水排液等工艺方法。
现场使用时，根据产能、油性、压力、井深、井筒条件的不同而选择。
与以后的技术相比，常规排液液量小、强度低，液性和产能的落实比较困难。
4、求产。
自喷井选择合适的油嘴进行测试；非自喷井采取抽汲、气举的方法；低产井经混排、举抽等方法降液面至要求掏空深度范围内，采用测液面配合井底取样或洗井的方法确定产能。
5、测压。
有测压力恢复和测静压等方式。
自喷井求产合格后，下压力计测流压，然后关井测压力恢复。
非自喷井按要求待井口压力恢复稳定后，下压力计至油层部位测静压。
6、封闭上返。
最常用的方法是注水泥塞。
在封闭低压低产层或干层时，采用填沙的方法，少数井下桥封封闭，个别也采用填砂压胶塞封隔工艺。
7、试油程序。
通常采用自下而上，逐层封闭上试程序，少数井采用封隔器卡封的试油工艺。
（二）、试油测试新工艺新技术的应用80年代早、中期，试油工艺随油田的稳定发展和生产的需要而发展。
井下作业试油和地层测试
第二节 试油主要工序与资料录取
事故处理与分析
互6井抽汲管柱砂卡
三、原因分析： 1．该层吐砂严重，导致喷砂器及卡瓦封隔器被 堵被卡。 2．卡点距离油层过远，沉砂口袋过大。 3．因底部带有监测压力计，没有接沉砂尾管。 四、经验教训： 针对地层严重吐砂，施工时要采取防砂卡措施。
第二节 试油主要工序与资料录取
第一节 油气井分类及试油目的与任务
油、气井分类
四、开发井 油、气田开发生产所部署的井统称为开发 井，包括滚动井、投产井、注水井、观察井等。 滚动井是在尚未认识清楚的区块所部署的井， 兼有详探井的任务；对于开发井的试油主要目 的是确定油、气、水产能、性质。
第一节 油气井分类及试油目的与任务
试油的定义
套管外径，mm 127 139.7 177.8 244.5 增压压力，MPa 15 15 12 10 观察时间，min 30 30 30 30 压力降落，MPa 0.2 0.2 0.2 0.2
第二节 试油主要工序与资料录取
试油工序
五、射孔 目的：是沟通地层和井筒，产生流体流 通通道。 监督内容：
1、采用负压射孔的井液面深度； 2、射孔压井液类型、密度、数量； 3、射孔枪型、弹型、弹书、孔密、夹层厚度； 4、每米射孔发射率低于80％时补射孔； 5、射孔施工时是否落物； 6、射孔深度误差是否达标。
第二节 试油主要工序与资料录取
抽ቤተ መጻሕፍቲ ባይዱ管柱图
油管
油管
筛管 压力计托筒 丝堵
已试层
P-T封隔器
待试层
筛管
待试层
油管 压力计托筒
光油管抽汲结构图：只 适用井内只有一层
单级封隔器闭式抽汲管柱图： 只适用上部有已试层的层段
第二节 试油主要工序与资料录取
石油工程教材试油部分
第四章试油在石油勘探过程中，通过钻井、录井、测井等手段，取得了所钻地层的岩性、电性、油气显示等资料，经电测解释、录井综合解释，提出在钻井剖面中可能含油气地层的评价，这种评价是对地层的岩性、物性、含油性及电性的综合特征认识，是拟定试油层位的基础。
试油工作就是利用一套专用的设备和方法，对井下油、气、水层进行直接测试，并取得有关地下油、气、水层产能、压力、温度和油、气、水样物性等资料和有关参数，为最终提交油气储量所做工作的全过程。
试油的目的就是将钻井、综合录井、电测所认识和评价的含油气层，通过射孔、替喷、诱喷等多种方式，使地层中的流体进入井筒，流出地面。
这种诱导油流的一整套工艺过程，将取得地层流体的性质、各种流体产量、地层压力及流体流动过程中的压力变化等资料，并通过对这些资料的分析和处理获得地层的各种物性参数，对地层进行评价。
为了很好地完成试油工作，必须对试油的对象、任务、工作内容、应取得的资料以及取得资料的技术手段（试油工艺）等有充分的了解。
一、试油的任务和要求试油工作的主要任务：1、了解储层及其流体的性质，为附近同一地层的其他探井提供重要的地质资料，许多探井资料可以初步确定该油田的工业价值；2、查明油气田的含油面积及油水或气水边界以及驱动类型，为初步计算地下油气的工业储量提供必要的资料；3、了解储层的产油气能力和验证测井资料解释的可靠程度；4、试油资料的整理和分析结果是确定一口井合理工作制度的基础，在制定油田开发方案时可作为确定单井生产能力的依据。
二、试油取得的基本资料1、产能资料。
对于自喷层的试油，要录取油层嘴直径、油压、套压、油层及流体温度、日产油、气、水量，油层静压等资料；对于非自喷层，要记录求产深度、恢复时间、求产时间、周期时间、周期产油、气、水量等，油层静压、温度都是必不可少的。
2、测试数据。
录取资料应包括封隔器、压力计下入深度、井温与井下压力曲线、关井时间、回收流体数量等。
通过测试，要求出地层的有效渗透率、流动系数、测试半径、异常点距离、堵塞比等。
地层测试技术及资料解释评价
地层测试技术及资料解释评价第一节地层测试原理及发展概况第二节地层测试分类与测试工具第三节地层测试管柱与开关井工作制度第四节地层测试优越性第五节地层测试作业与钻井队（试油队）配合要求第六月节地层测试压力卡片分析第七节地层测试产量、压力和温度的求取第八节地层测试资料解释的有关概念及其参数的含义第九节地层测试资料解释方法第十节主要类型地层的压力曲线特征第十一节地层测试资料应用1地层测试技术及资料解释评价第一节地层测试原理及发展概况一、地层测试原理和录取的参数地层测试也叫钻杆测试，国外叫DST，是英文Drill Stem T esting 的缩写。
地层测试是目前世界上及时准确评价油气层的先进技术，在钻井过程中或完井后通过对油气层进行开关井测试，可以获得在动态条件下地层的各种参数和流体性质，从而对产层作出定性或定量的评价。
地层测试属于不稳定试井方法之一。
其基本原理是，用钻杆或油管将测试工具（测试阀、封隔器、压力计等）送入井下待测位置，然后座封好封隔器，将测试层与其它井段隔开，接着通过地面控制打开测试阀，造成井筒与地层之间有一个较大的压差（下测试工具时管柱内是空的），地层中的流体在压差的作用下流到井筒，经过测试管串流到地面。
通过地面操作可进行多次井下开关井，即可获得产层的产量和压力恢复曲线，最后关井可以采集到地层条件下的流体样品。
利用计算机试井解释软件分析处理井下压力记录仪测得的压力与时间的变化关系曲线，就可以计算出产层的特性参数。
地层测试除了可直接取得产层的液性、产量、温度、静压、高压物性1等数据外，还可经过计算求得产层的有效渗透率(K)、地层系数(Kh)、流动系数(Kh/μ)、井筒储集系数（C）、产层完善程度(表皮系数S、堵塞比DR、污染压降ΔP s)、流动效率(FE)、采液指数(J O)、研究半径（r i）、边界距离（L）及边界类型等于20多项参数，并判别油藏的储集类型和计算各种类型油藏的特征参数。
如双重介质油藏的储容比（ω）、窜流系数（λ）、复合油藏的内区半径（г）、流动系数比（(Kh/μ)1/(Kh/μ)2）、储能系数比（(ФСt h)1/(ФСt h)2）,压裂井的裂缝半长（χf）、裂缝导流能力（K f W）等等。
地层测试试油3-7
参考
测试
测井、岩心
油井 评 岩心
油井 油井 测试 测试 测试
价 地质
与 岩心
解非自喷井参考抽汲
释
-------
PVT
查表、计算
PVT
查表、计算
PVT
查表、计算
测试、PVT
生产资料
PVT
查表、计算
PVT
查表、计算
油藏评价参数指标
油藏评价是一项综合性很强的工作，需要运 用大量的各种动、静态资料数据作为依据。就利 用测试动态资料评价储层的好坏而言，不能单一 地看储层的产能大小、渗透率的高低，应考虑储 层的渗流效果(流度K/u)和采出程度。目前采用全 国矿产、储委会颁布的油藏评价参数指标，如表2 所示：
3、分析油层 延伸的范围
(1) 认识地层模型，即单孔隙地层或双孔隙地层，
(2) 研究平面上或纵向油层有效渗透率的变化， 井网足够密时可绘制等渗透率图，
(3) 研究油层非均质特征和流体渗流的流态 (平 面 流或 球形 流) 以及 多层 生 产时 的干 扰，
(4) 描述单井地质模型． 在同一构造上，通过边界效应和探边测试 ，定量或半定量地分析油层的范围
标准测试压力卡片分析
理想
（5) 井壁区污染可认为是井筒附近存在一个低渗区(小于地层渗透率)。地 层液体流动时，压力损失增大，不能达到预定产量。但恢复时，却能快速 递补和压力回升。所以流动期压力线斜率小，关井期压力线斜率大。相反, 如存在负污染情况，流动期斜率较大，关井期斜率小。
标准测试压力卡片分析
均质地层解释模型(包括变产量解释) 双孔隙介质解释模型 双渗透地层解释模型 球 形 流(包 括 垂向) 渗流 解 释模 型 压裂井解释模型 水平井压力分析模型
试油和地层测试(070604)
青海油田
475万吨
10
第一节 油气井分类及试油目的与任务
工业油气流的标准
1、工业油流标准： 井深 m 0-500 500-1000 1000-2000 2000-3000 3000-4000 4000 以上 产油量 t/d 0.3 0.5 1.0 3.0 5.0 10.0 2、工业气流标准： 井深 m 0-500 500-1000 1000-2000 2000-3000 3000-4000 4000 以上 产气量 m3/d 500 1000 3000 5000 10000 20000
套管外径，mm 127 139.7 177.8 244.5 增压压力，MPa 15 15 12 10 观察时间，min 30 30 30 30 压力降落，MPa 0.2 0.2 0.2 0.2
第二节 试油主要工序与资料录取
试油工序
五、射孔 目的：是沟通 地层和井筒，产生 流体流通通道。
穿孔作用原理
第一节 油气井分类及试油目的与任务
2006年世界主要产油国储量排名，2006年中国各大油田产量排名 国家及地区 加拿大 储量 排名 中国各油田 大庆油田 胜利油田 2006年产量 排名 4341万吨 3000万吨 1 2
沙特阿拉伯 362亿吨 1 184亿吨 2
伊朗
伊拉克 科威特 阿联酋 委内瑞拉 俄罗斯 利比亚
试油和地层测试
第一章 试油地质
前言
在石油勘探过程中通过钻井地质的录 井工作，取得了每口井的录井资料，再通 过地球物理测井解释，能够进一步确定可 能的油、气、水层。但是为了更进一步地 认识和评价油、气层，为油、气田的开发 提供可靠的科学依据，对油、气层必须进 行试油工作。
第一节 油气井分类及试油目的与任务
1.3 地层测试概论
二、地层测试的基本原理
采用钻柱或油管将专门的测 试工具下入井下，用封隔器将井 筒内的钻井液或压井液与储层封 隔， 通过钻柱或油管内的液垫高 度建立和控制流动压差，在地面 控制井下开关井，完成诱喷、取 样、求产、测压等任务。
三、地层测试的分类
按井的类别分为： 裸眼井测试 套管井测试； 按作业方式分为； 单封隔器(常规)测试 双封隔器(跨隔测试) 联合作业测试； 按测试工具操作方式分为： 提放式操作工具（MFE、HST）测试 压控式操作工具（PCT、APR）测试
7、安全接头
作用：当封隔器或筛管遇卡，用震击器 作用：当封隔器或筛管遇卡，用震击器 也无法解卡时，就可以从安全接头的粗 螺纹处倒开，将其以上的工具和钻杆取 出。这样既可获得地层测试所取得的资 料和数据，又能最大限度地起出井内管 柱和工具。 安全接头是一种专用接头。可以接在 钻柱的任何部位，它既能承受钻柱的所 有正常作业，也能按照操作者的愿望传 递正反向扭矩，而且容易解脱和重新对 接。
（3）液压锁紧接头
液压锁紧接头是用于套管井 测试的封隔器辅助锁紧装置，当 套管封隔器坐封后进行测试时， 要靠上提下放管柱来操作多流测 试器，这就存在封隔器解封的可 能，这时，液压锁紧接头运用液 压面积产生一个向下的锁紧力， 就相当于在封隔器上部加了一部 分钻铤来帮助封隔器坐封。
4、震击器
作用：测试管柱遇卡时，帮助解卡。 作用：测试管柱遇卡时，帮助解卡。 类型：TR震击器和BJ震击器。其原理相同。 类型：TR震击器和BJ震击器。其原理相同。 均为可调式液压延时震击器。 原理：遇卡时上提管柱并施加一定的拉力， 原理：遇卡时上提管柱并施加一定的拉力， 液压系统延时，液压阀向上运动到阀外筒的 较大内径处，液压油突然降压，释放能量， 上心轴快速向上运动，使心轴上的台肩与阀 外筒上部台肩相撞，产生一个强烈的震击力， 使遇卡处解卡。
地层测试试油3-4讲解
应该注意，在管柱配置时，测试阀与反循 环阀的位置必须隔离，防止堵塞。
3、HST测试工艺
2）测试程序 (2)下入测试管柱
测试前准备工作就绪之后，即可下入测试管柱。
1) 对下井压力计、温度计进行检查。装好压力卡片， 上满时钟，划好基线，证实时钟正常运转后再装入托筒 内； 2) 将下井测试工具在井口连接好，按规定拧紧联结螺 纹，检查所有下井部件是否齐全完好。卡瓦、扶正块要 运动自如，外表的埋头螺钉要上紧，检查安全密封下部 的锁紧螺钉是否取出。当全部测试工具经检查证实无误 时，即可下入井内；
安全注意事项 测试工作必须注意安全： (1)井眼 1) 测试井眼必须畅通无阻。裸眼井不得有狗腿、套管井不 得有套管变形、破裂及串槽等缺陷； 2) 认真调整好钻井液性能，适当加入防卡剂，使泥饼摩 擦系数 45min 时低于 0.1( 浅井 ) 或 0.15( 深井 ) ，保证测试时 不卡钻柱； 3) 根据测试地层岩性，采用合适的负压差，严防负压差 过大，造成井壁坍塌，埋卡封隔器下部支撑管。
裸 眼 单 封 隔 器 适用于下部单 层测试或下部 多层合试。
裸 眼 双 封 隔 选 层 锚 (跨 隔) 测 试 管 柱
当测试层段离井底很远时，若下 部加过长尾管(超过80m)，有卡钻 的危险，而且管柱弯曲可能造成 封隔器偏心而密封不严，可用选 层锚支撑管柱进行测试，选层锚 必须选坐在坚硬的层段上。作为 一个可靠的固定器，一且封隔器 坐封后，封隔器承受负荷。裸眼 双封隔器用来把测试层段以上和
3.4 地层测试工艺
1、操作管柱式常规测试
此测试管柱是目前国内外使用最多，最常用的测试管柱， 广泛应用于试油测试生产中，它主要有：循环阀、测试 阀（MFE HST）、压力计记录仪（机械式和电子式）、 套管封隔器（P－T型和RTTS型）等测试工具组成，它 是通过地面操作管柱来实现开关井，达到测试目的。
地层测试技术及资料解释
新疆油田公司勘探生产情况汇报
二、地层测试技术的发展
随着地层测试技术的发展，井下录取资料的 压力计也不断发展，由机械压力计发展到 电子压力计，其分辩率不低于0.000139MPa。 由于精度不断提高，对油藏评价的准确程 度也相应提高。并研制了地面直读式测试 系统和井下存储式测试系统。地面直读式 测试系统，可以将井下电子压力计感应到 的压力、温度变化，通过电缆传输到地面 计算机系统，在计算机上显示、读出并及 时解释、分析处理。可根据需要调整和延 长井下测试时间，以满足测试的要求。
新疆油田公司勘探生产情况汇报
控制头
PCT全通径测试器 PCT全通径测试器跟APR测试工 具一样，也是靠环空加压、泄 压来实现井下开关井的。主要 用于斜度较大的定向井或海上 浮船测试，一次下井能进行测 试—酸化—再测试及各种绳索 的综合作业。由于工具内径大， 也适用于高产井测试，并有解 除地层污染的作用。
新疆油田公司勘探生产情况汇报
三、测试工艺介绍
1、地层测试分类 2、测试工艺流程 3、工艺技术介绍
新疆油田公司勘探生产情况汇报
1、地层测试分类 、
①钻井过程中以寻找油层为目的的DST测试； （中途测试、裸眼测试） ②完井试油过程中用于油层油藏评价的测试； （探边测试） ③针对油藏分析的干扰和脉冲试井； ④针对层间关系的垂向干扰和脉冲试井； ⑤用于评价酸化、压裂效果的措施前后测试。
新疆油田公司勘探生产情况汇报
2、测试作流程 、
测试工具入井、坐封 初开井，疏通地层； 初关井，外推原始地层压力； 二次开井流动是通过较长时间的流动来扩大泄油半 径，求准产层的产量和取得代表性的样品。 二关，求取地层参数； 三次流动主要是观察地层流体能否喷出地面，并进 一步落实产能液性。对于自喷层，要求录取产能液 性资料；对非自喷层则可进行抽汲排液，准确确定 液性和油水比例；对于产能很低无法抽汲的层，则 测试结束。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一节 油气井分类及试油目的与任务
油、气井分类
三、详探井 详探井是在经预探井钻探已证实的油气藏上进
一步部署的井，其钻探目的是探明含油、气边界， 圈定含油、气面积。
详探井试油层位的选择以目的层为主，兼探其 它新层和可疑层。试油目的和任务是查明油、气田 的含油面积及油水或气水边界；落实油气藏的产油、 气、产能变化特性、驱动类型及压力系统；为计算 探明储量、进行油气藏评价提供依据。
第二节 试油主要工序与资料录取
试油工序
一、通井
目的：一是清除套管内壁上粘附的固体物 质，如钢渣、毛刺、固井残留的水泥等；二是 检查套管通径及变形、破损情况；三是检查固 井后形成的人工井底是否符合试油要求；四是 调整井内的压井液，使之符合射孔要求。
通井规大端长度应大于0.5m，外径小于套 管内径6～8mm，大于封隔器胶筒外径2mm， 通井过程中遇阻不超过19.6kN，保证起下测试 管柱通畅。
试油和地层测试
第一章 试油地质
前言
在石油勘探过程中通过钻井地质的录 井工作，取得了每口井的录井资料，再通 过地球物理测井解释，能够进一步确定可 能的油、气、水层。但是为了更进一步地 认识和评价油、气层，为油、气田的开发 提供可靠的科学依据，对油、气层必须进 行试油工作。
第一节 油气井分类及试油目的与任务
500
500-1000 1000
1000-2000 3000
2000-3000 5000
3000-4000 4000 以上
10000 20000
第二节 试油主要工序与资料录取
非自喷井常规试油过程
射孔后
依据具体情况
抽汲 气举 提捞
求产量 测温
取样
完井作业
高压物性取样
酸化 压裂
层位条件符合 试油判断 整理资料
１、探明新区、新构造是否有工业性油气流； ２、查明油、气田含油气面积及油水或气水边界、油气
藏的产油气能力、驱动类型； ３、验证储层的含油、气情况和测井解释的可靠程度； ４、通过分层试油、试气取的各分层的测试资料及流体
的性质，确定单井（层）的合理工作制度，为计算油、 气储量和编制开发方案提供依据。 5、评价油气藏，对油、气、水层作出正确结论。
今天的试油内容不仅仅限于石油及天 然气资源的勘探，又增加了地热试水、 CO2气试气、煤层气试气等新的资源项目， 只是在习惯上还统称为试油。
第一节 油气井分类及试油目的与任务
试油的目的
试油的目的是取得地层产 量、压力、温度、流体样品与 油层性质、物理参数等资料。
第一节 油气井分类及试油目的与任务
试油的任务
试油就是对确定可能的油、气层， 利用一套专用的设备和方法，降低井 内液柱压力，诱导地层中的流体流入 井内并取得流体产量、压力、温度、 流体性质、地层参数等资料的工艺过 程。
第一节 油气井分类及试油目的与任务
试油是认识油、气层的基本手段，是 评价油、气层的关键环节，是对油、气、 水层作出决定性的结论，为油田勘探开发 编制方案提供可靠的地质资料。
第一节 油气井分类及试油目的与任务
2006年世界主要产油国储量排名，2006年中国各大油田产量排名
国家及地区 储量 排名
沙特阿拉伯 362亿吨 1
加拿大
184亿吨 2
伊朗
181亿吨 3
伊拉克
157亿吨 4
科威特
138亿吨 5
阿联酋
126亿吨 6
委内瑞拉 109亿吨 7
俄罗斯
82亿吨 8
利比亚
54亿吨 9
上交
地层改造
第二节 试油主要工序与资料录取
试油工序
通井、洗井、冲砂、试压、射孔、诱导油气流、求产
生产准备
压井
1、平整井场； 2、安装井架。
1、自喷油气井：“压稳油气 层，压而不死，活而不喷”
2、、非自喷油气井:采用清水 或其它压井液压井。
1、替喷法 2、抽汲法 3、提捞法 4、气举法 5、地层测试
油、气井分类
一、参数井(区域探井) 参数井布井选择盆地或坳陷相对较深的部位，
力求该部位地层发育最全、构造相对简单。钻探的 主要目的是：
1)了解地层层序、厚度、岩性及生、储、盖层发育情况； 2)验证盆地勘探确定的区域构造形态、位置及发育情况； 3)了解区域油、气、水性质； 4)确定基底起伏、埋深、结构和性质； 5)进行含油气远景评价。
第二节 试油主要工序与资料录取
试油工序
二、洗井 目的：为了井筒干净，清除套管内壁上粘
附的固体物质或稠油、蜡质物质，以便于下步 施工；同时调整井内压井液使之符合射孔的要 求，防止在地层打开后，污水进入油层造成地 层污染。
洗井液用量不少于2倍的井筒容积，洗井 排量不小于0.5m3／min，洗井期间不能停泵。 将井内泥浆、污物及泥砂冲洗干净，达到进出 口水质一致。机械杂质含量小于0.2％。
中国
50亿吨 10
中国各油田 大庆油田 胜利油田 长庆油田 中海油天津 塔里木油田 克拉玛依油田 辽河油田 吉林油田 大港油田 青海油田
2006年产量 4341万吨 3000万吨 1700万吨 1600万吨 1533万吨 1218万吨 1200万吨
615万吨 500万吨 475万吨
排名 1 2 3 4 5 6 7 8 9 10
第一节 油气井分类及试油目的与任务
工业油气流的标准
1、工业油流标准：
2、工业气流标准：
井深 m 0-500 500-1000 1000-2000 2000-3000 3000-4000 4000 以上
产油量 t/d 0.3 0.5 1.0 3.0 5.0 10.0
井深 m 产气量 m3/d
0-500
第一节 油气井分类及试油目的与任务
油、气井分类
二、预探井 预探井是在地震详查基础上确定的某个有利圈
闭上部署的第一口探井，其钻探目的是探明圈闭的 含油、气性，查明含油、气层位及其工业价值。试 油层位主要选择有利的油、气层为重点试油层，系 统了解整个剖面纵向油、气、水的分布状况及产能， 搞清岩性、物性及电性关系。试油主要目的和任务： 查明新区、新圈闭、新层系是否有工业性油、气流， 为计算控制储量提供依据。
第一节 油气井分类及试油目的与任务
油、气井分类
四、开发井 油、气田开发生产所部署的井统称为
开发井，包括滚动井、投产井、注水井、 观察井等。滚动井是在尚未认识清楚的区 块所部署的井，兼有详探井的任务；对于 开发井的试油主要目的是确定油、气、水 产能、性质。
第一节 油气井分类及试油目的与任务
试油的定义
