扬声器各参数
扬声器的的主要参数
扬声器的的主要参数扬声器是一种将电信号转化为声音的设备，被广泛应用于音频播放、通信、娱乐等领域。
扬声器的主要参数涵盖了声音质量、功率、频率响应、灵敏度、失真等方面。
1.声音质量：声音质量是衡量扬声器性能的重要指标之一、主要包括音色、清晰度、动态范围、时域响应等。
音色指音频信号的频谱特征，例如高音、低音的表现能力。
清晰度指声音的纯净程度，音频信号的细节表现能力。
动态范围指能够表现出的最大和最小音量之间的差异。
时域响应指扬声器对音频信号的快速响应能力。
2.功率：扬声器的功率是指扬声器能够承载的最大电功率。
功率一般分为额定功率和峰值功率。
额定功率指扬声器连续工作时所能承受的功率，峰值功率指扬声器短时间承受的最大功率。
功率的大小直接关系到扬声器的音量和音质。
3.频率响应：频率响应是指扬声器在各个频率上的响应能力。
扬声器应该能够准确地重现音频信号中的不同频率，以达到清晰的声音效果。
频率响应曲线可以描述扬声器在不同频率下的声压级输出。
4.灵敏度：灵敏度是指扬声器在输入相同电信号时产生的声音压力级。
灵敏度越高，扬声器在相同电信号输入下，产生的声音越响亮。
灵敏度可以决定扬声器的音量输出范围。
5.失真：失真是指扬声器在声音再现过程中所引入的任何与源信号不一致的变化。
常见的失真包括谐波失真、非线性失真、相位失真等。
失真会降低声音的质量，因此选择低失真扬声器是非常重要的。
除了以上主要参数外，扬声器还有一些衍生的参数，例如阻抗、声音覆盖角度、尺寸等。
阻抗是指扬声器对电信号的阻力大小，一般以欧姆（Ω）为单位。
声音覆盖角度指扬声器在水平和垂直方向上对声音的覆盖范围。
尺寸是指扬声器的物理外观尺寸，通常以直径和深度表示。
总之，扬声器的主要参数包括声音质量、功率、频率响应、灵敏度和失真等。
这些参数对于扬声器的性能和音质都有着重要的影响，用户在购买和选择扬声器时应综合考虑这些参数来满足自己的需求。
扬声器的主要性能指标
扬声器的主要性能指标扬声器的主要性能指标有：灵敏度、频率响应、额定功率、额定阻抗、指向性以及失真度等参数。
1、额定功率扬声器的功率有标称功率和最大功率之分。
标称功率称额定功率、不失真功率。
它是指扬声器在额定不失真范围内容许的最大输入功率，在扬声器的商标、技术说明书上标注的功率即为该功率值。
最大功率是指扬声器在某一瞬间所能承受的峰值功率。
为保证扬扬器工作的可靠性，要求扬声器的最大功率为标称功率的2~3倍。
2、额定阻抗扬声器的阻抗一般和频率有关。
额定阻抗是指音频为400Hz时，从扬声器输入端测得的阻抗。
它一般是音圈直流电阻的1.2~1.5倍。
一般动圈式扬声器常见的阻抗有4Ω、8Ω、16Ω、32Ω等。
3、频率响应给一只扬声器加上相同电压而不同频率的音频信号时，其产生的声压将会产生变化。
一般中音频时产生的声压较大，而低音频和高音频时产生的声压较小。
当声压下降为中音频的某一数值时的高、低音频率范围，叫该扬声器的频率响应特性。
理想的扬声器频率特性应为20~20KHz，这样就能把全部音频均匀地重放出来，然而这是做不到的。
每一只扬声器只能较好地重放音频的某一部分。
4、失真扬声器不能把原来的声音逼真地重放出来的现象叫失真。
失真有两种：频率失真和非线性失真。
频率失真是由于对某些频率的信号放音较强，而对另一些频率的信号放音较弱造成的，失真破坏了原来高低音响度的比例，改变了原声音色。
而非线性失真是由于扬声器振动系统的振动和信号的波动不够完全一致造成的，在输出的声波中增加一新的频率成分。
5、指向特性用来表征扬声器在空间各方向辐射的声压分布特性，频率越高指向性越狭，纸盆越大指向性越强。
（资料来源：中国联保网）。

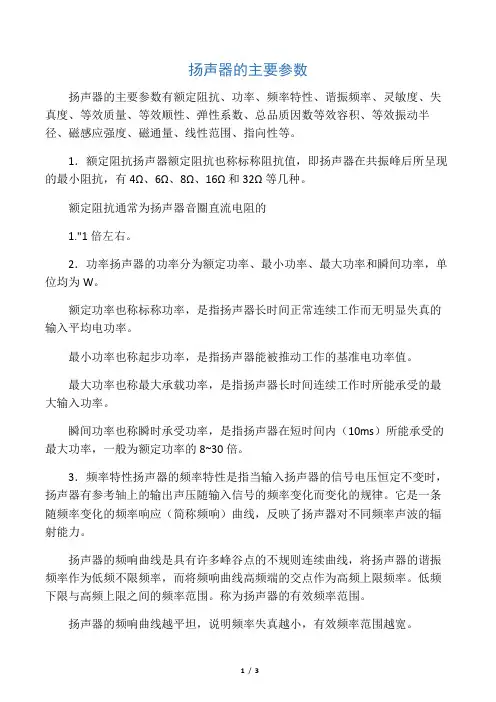

扬声器的主要参数
扬声器的主要参数扬声器的主要参数有额定阻抗、功率、频率特性、谐振频率、灵敏度、失真度、等效质量、等效顺性、弹性系数、总品质因数等效容积、等效振动半径、磁感应强度、磁通量、线性范围、指向性等。
1．额定阻抗扬声器额定阻抗也称标称阻抗值，即扬声器在共振峰后所呈现的最小阻抗，有4Ω、6Ω、8Ω、16Ω和32Ω等几种。
额定阻抗通常为扬声器音圈直流电阻的1."1倍左右。
2．功率扬声器的功率分为额定功率、最小功率、最大功率和瞬间功率，单位均为W。
额定功率也称标称功率，是指扬声器长时间正常连续工作而无明显失真的输入平均电功率。
最小功率也称起步功率，是指扬声器能被推动工作的基准电功率值。
最大功率也称最大承载功率，是指扬声器长时间连续工作时所能承受的最大输入功率。
瞬间功率也称瞬时承受功率，是指扬声器在短时间内（10ms）所能承受的最大功率，一般为额定功率的8~30倍。
3．频率特性扬声器的频率特性是指当输入扬声器的信号电压恒定不变时，扬声器有参考轴上的输出声压随输入信号的频率变化而变化的规律。
它是一条随频率变化的频率响应（简称频响）曲线，反映了扬声器对不同频率声波的辐射能力。
扬声器的频响曲线是具有许多峰谷点的不规则连续曲线，将扬声器的谐振频率作为低频不限频率，而将频响曲线高频端的交点作为高频上限频率。
低频下限与高频上限之间的频率范围。
称为扬声器的有效频率范围。
扬声器的频响曲线越平坦，说明频率失真越小，有效频率范围越宽。
一般低音扬声器的频率范围在20HZ~3kHZ之间，中音扬声器的频率范围在500HZ~5kHZ之间，高音扬声器的频率范围在2~20kHZ之间。
4．谐振频率是指扬声器所能重放的最低频率，它与扬声器口径大小有关。
低音扬声器的谐振频率值一般是随其口径的增大而降低，6in（in=0."0254m）低音扬声器的谐振频率为50HZ左右，8in（in=0."0254m）低音扬声器的谐振频率为40HZ左右，10in低音扬声器的谐振频率为30HZ左右，12in低音扬声器的谐振频率为20HZ左右。
扬声器常用参数的物理意义
扬声器常用参数的物理意义扬声器的参数是指采用专用的扬声器测试系统所测试出来的扬声器具体的各种性能参数值.其常用的参数主要包括:Z,Fo,η0,SPL,Qts,Qms,Qes,Vas,Mms,Cms,Sd,BL,Xmax,Gap gauss.以下分别是这几种参数其物理意义.1.1 Z:是指扬声器的电阻值,包括有:额定阻抗和直流阻抗.(单位:欧姆/ohm),通常指额定阻抗.扬声器的额定阻抗Z:即为阻抗曲线第一个极大值后面的最小阻抗模值,它是计算扬声器电功率的基准.直流阻抗DCR:是指在音圈线圈静止的情况下,通以直流信号,而测试出的阻抗值. 我们通常所说的4欧或者8欧是指额定阻抗.1.2 Fo(最低共振频率)是指扬声器阻抗曲线第一个极大值对应的频率.单位:赫兹(Hz).扬声器的阻抗曲线图是扬声器在正常工作条件下,用恒流法或恒压法测得的扬声器阻抗模值随频率变化的曲线.1.3 η0(扬声器的效率):是指扬声器输出声功率与输入电功率的比率.1.4 SPL(声压级):是指喇叭在通以额定阻抗1W的电功率的电压时,在参考轴上与喇叭相距1m的点上产生的声压.单位:分贝(dB).1.5 Qts :扬声器的总品质因数值.1.6 Qms:扬声器的机械品质因数值.1.7 Qes:扬声器的电品质因数值.1.8 Vas(喇叭的有效容积):是指密闭在刚性容器中空气的声顺与扬声器单元的声顺相等时的容积.单位:升(L).1.9 Mms(振动质量):是指扬声器在运动过程中参与振动各部件的质量总和,包括鼓纸部分,音圈,弹波以及参与振动的空气质量等.单位:克(gram).1.10 Cms(力顺):是指扬声器振动系统的支撑部件的柔顺度.其值越大,扬声器的整个振动系统越软.单位:毫米/牛顿(mm/N).1.11 Sd(振动面积):是指在扬声器的振动过程中,鼓纸/振膜的有效振动面积.单位:平方米(m2).1.12 BL(磁力):间隙磁感应强度与有效音圈线长的乘积.单位:(T*M).1.13 Xmax:音圈在振动过程中运动的线性行程.单位:毫米(mm).1.14 Gap Gauss:间隙磁感应强度值.单位:特斯拉(Tesla).请问1.2所述的Fo的物理意义和实际意义是什么？谢谢。
扬声器常用参数的物理意义
扬声器常用参数的物理意义扬声器的参数是指采用专用的扬声器测试系统所测试出来的扬声器具体的各种性能参数值.其常用的参数主要包括:Z,Fo,η0,一、SPL,Qts,Qms,Qes,Vas,Mms,Cms,Sd,BL,Xmax,Gap gauss.以下分别是这几种参数其物理意义.1、Z:是指扬声器的电阻值,包括有:额定阻抗和直流阻抗.(单位:欧姆/ohm),通常指额定阻抗.扬声器的额定阻抗Z:即为阻抗曲线第一个极大值后面的最小阻抗模值,即图1中点B所对应的阻抗值.它是计算扬声器电功率的基准.直流阻抗DCR:是指在音圈线圈静止的情况下,通以直流信号,而测试出的阻抗值.我们通常所说的4欧或者8欧是指额定阻抗.2、Fo(最低共振频率)是指扬声器阻抗曲线第一个极大值对应的频率.单位:赫兹(Hz).扬声器的阻抗曲线图是扬声器在正常工作条件下,用恒流法或恒压法测得的扬声器阻抗模值随频率变化的曲线.3、η0(扬声器的效率):是指扬声器输出声功率与输入电功率的比率.4、SPL(声压级):是指喇叭在通以额定阻抗1W的电功率的电压时,在参考轴上与喇叭相距1m的点上产生的声压.单位:分贝(dB).5、Qts :扬声器的总品质因数值.6、Qms:扬声器的机械品质因数值.7 、Qes:扬声器的电品质因数值.8、Vas(喇叭的有效容积):是指密闭在刚性容器中空气的声顺与扬声器单元的声顺相等时的容积.单位:升(L).9、Mms(振动质量):是指扬声器在运动过程中参与振动各部件的质量总和,包括鼓纸部分,音圈,弹波以及参与振动的空气质量等.单位:克(gram).10、Cms(力顺):是指扬声器振动系统的支撑部件的柔顺度.其值越大,扬声器的整个振动系统越软.单位:毫米/牛顿(mm/N).11、Sd(振动面积):是指在扬声器的振动过程中,鼓纸/振膜的有效振动面积.单位:平方米(m2).12、BL(磁力):间隙磁感应强度与有效音圈线长的乘积.单位T*M).13、Xmax:音圈在振动过程中运动的线性行程.单位:毫米(mm).14、Gap Gauss:间隙磁感应强度值.单位:特斯拉(Tesla).二、扬声器的非线性失真扬声器在重放音时会出现许多附加信号成分，从而形成非线性失真。
扬声器各参数
扬声器的参数是指采用专用的扬声器测试系统所测试出来的扬声器具体的各种性能参数值.其常用的参数主要包括:Z,Fo,η0,SPL,Qts,Qms,Qes,Vas,Mms,Cms,Sd,BL,Xmax,Gap gauss.以下分别是这几种参数其物理意义. 1.1 Z:是指扬声器的电阻值,包括有:额定阻抗和直流阻抗.(单位:欧姆/ohm),通常指额定阻抗.扬声器的额定阻抗Z:即为阻抗曲线第一个极大值后面的最小阻抗模值,即图1中点B所对应的阻抗值.它是计算扬声器电功率的基准.直流阻抗DCR:是指在音圈线圈静止的情况下,通以直流信号,而测试出的阻抗值.我们通常所说的4欧或者8欧是指额定阻抗.1.2 Fo(最低共振频率)是指扬声器阻抗曲线第一个极大值对应的频率.单位:赫兹(Hz).扬声器的阻抗曲线图是扬声器在正常工作条件下,用恒流法或恒压法测得的扬声器阻抗模值随频率变化的曲线.1.3 η0(扬声器的效率):是指扬声器输出声功率与输入电功率的比率.1.4 SPL(声压级):是指喇叭在通以额定阻抗1W的电功率的电压时,在参考轴上与喇叭相距1m 的点上产生的声压.单位:分贝(dB).1.5 Qts :扬声器的总品质因数值.1.6 Qms:扬声器的机械品质因数值.1.7 Qes:扬声器的电品质因数值.1.8 Vas(喇叭的有效容积):是指密闭在刚性容器中空气的声顺与扬声器单元的声顺相等时的容积.单位:升(L).1.9 Mms(振动质量):是指扬声器在运动过程中参与振动各部件的质量总和,包括鼓纸部分,音圈,弹波以及参与振动的空气质量等.单位:克(gram).1.10 Cms(力顺):是指扬声器振动系统的支撑部件的柔顺度.其值越大,扬声器的整个振动系统越软.单位:毫米/牛顿(mm/N).1.11 Sd(振动面积):是指在扬声器的振动过程中,鼓纸/振膜的有效振动面积.单位:平方米(m2).1.12 BL(磁力):间隙磁感应强度与有效音圈线长的乘积.单位:(T*M).1.13 Xmax:音圈在振动过程中运动的线性行程.单位:毫米(mm).1.14 Gap Gauss:间隙磁感应强度值.单位:特斯拉(Tesla).扬声器系统(LOUDSPEAKER)–––音箱是音响器材中最富个性的一员, 对于测试指标相近的音箱, 其重播声音的差别甚大, 这也是音箱存有“英国声”、“美国声”等说法的原因之一。
扬声器的性能优劣主要参数
扬声器是扬声器系统（俗称音箱)中的关键部位，扬声器的放声质量主要由扬声器的性能指标决定，进而决定了整套的放音指标。
扬声器的性能指标主要有额定功率，额定阻抗、频率特性、谐波失真、灵敏度、指向性等。
扬声器的性能优劣主要通过下列扬声器参数来衡量：1、扬声器参数(喇叭的参数)_额定功率（W）扬声器的额定功率是指扬声器能长时间工作的输出功率，又称为不失真功率，它一般都标在扬声器后端的铭牌上。
当扬声器工作于额定功率时，音圈不会产生过热或机械动过载等现象，发出的声音没有显示失真。
额定功率是一种平均功率，而实际上扬声器工作在变功率状态，它随输入音频信号强弱而变化，在弱音乐及声音信号中，峰值脉冲信号会超过额定功率很多倍，由于持续时间较短而不会损坏扬声器，但有可能出现失真。
因此，为保证在峰值脉冲出现时仍能很好获得的音质，扬声器需留足够的功率余量。
一般扬声器能随的最大功率是额定功率的2-4倍。
2、扬声器参数(喇叭的参数)_频率特性（Hz）频率特性是衡量扬声器放音频带宽度的指标。
高保真放音系统要求扬声器系统应能重放20Hz-2000Hz的人耳可听音域。
由于用单只扬声器不易实现该音域，故目前高保真音箱系统采用高、中、低三种扬声器来实现全频带重放覆盖。
此外，高保真扬声器的频率特性应尽量趋于平坦，否则会引入重放的频率失真。
高保真放音系统要求扬声器在放音频率范围内频率特性不平坦度小于10dB。
3、扬声器参数(喇叭的参数)_额定阻抗（W）扬声器的额定阻抗是指扬声器在额定状态下，施加在扬声器输入端的电压与流过扬声器的电流的比值。
现在，扬声器的额定阻抗一般有2、4、8、16、32欧等几种。
扬声器额定阻抗是在输入400Hz信号电压情况下测得的，而扬声器音圈的直流电阻R直≈0.9R额。
4、扬声器参数(喇叭的参数)_谐波失真（TMD%）扬声器的失真有很多种，常见的有谐波失真（多由扬声器磁场不均匀以及振动系统的畸变而引起，常在低频时产生）、互调失真（因两种不同频率的信号同时加入扬声器，互相调制引起的音质劣化）和瞬态失真（因振动系统的惯性不能紧跟信号的变化而变化，从而引起信号失真）等。
扬声器主要技术参数
扬声器主要技术参数1.额定阻抗Z扬声器是一个感性负载元件。
对于交流信号而言，它的阻抗是随着频率变化而变化的，其典型的阻抗曲线如图-3所示。
在写真疯后面的第一个阻抗最小值即为额定阻抗值。
它是计算分频器和放大器输出功率的主要依据2.音圈直流电阻Re音圈的直流电阻均比额定阻抗小，一般为额定阻抗的0.85倍左右。
3.谐振频率fo谐振频率指得是扬声器在自由声场中低频段阻抗值达到最大值的时候所对应的频率（见图-3）fo的值与扬声器的口径有关，口径大时fo一般都比较低，低音扬声器的fo一般都在18-80Hz的范围内。
4.总Q值Qts它反映了扬声器fo附近的振动系统的阻尼状态，是决定扬声器低频特性的重要参数。
5.谐振阻抗Zmax谐振阻抗指的是扬声器fo出的阻抗值。
6.有效振动直径Din它的值为扬声器振动板的直径与1/2的折环宽度的和（单位：mm）该值不仅与箱体容积有关，而且决定了扬声器在低频段（20-100Hz）可输出的最大声功率。
7.等效振动质量Mo扬声器的等效振动质量指的是扬声器的振动系统和因为扬声器振动时空气的反作用力而附加在锥盆两侧的附加质量之和。
8.机械Q值Qms它反映了扬声器fo处悬挂系统的机械阻尼状态的量。
实际测试表明它对扬声器的中高频的表现也有影响。
9.电Q值Qes它反映了扬声器fo处的电阻尼的量。
同样它对扬声器的中高频的表现也有影响。
10.等效容积Vas等效容积是一个扬声器设计中极为重要的参数。
它指的是在这个容积中空气的声顺与扬声器的声顺相等（单位：L）它是一个与箱体容积成比例的量，不同的扬声器Vas相差很大，小的只有2升，大的可达三百升以上。
11.线性位移Xmax它是指扬声器锥盆的单向最大线性振幅（单位：mm）现代新型大功率低频扬声器的线性位移可以达到3-12毫米（视扬声器尺寸4-8寸不等）它有效的提高了现代小口径扬声器的低频重放能力。
使小口径单元也能够发出具有类似大口径单元的低频能量。
扬声器参数
1扬声器的阻抗公式Ze---扬声器阻抗m ad ---辐射质量R V ---扬声器音圈直流电阻r m ---机械系统的等效力阻Lv---扬声器音圈电感m d -----振膜质量A----力系数m V ---音圈质量2r ad --辐射阻S d ---弹波劲度S S ---折环劲度扬声器的阻抗由3部分组成，即音圈直流电阻、音圈感抗、动生阻抗。
（动生阻抗是由机械系统反应到电系统的阻抗，是由振动系统振动而产生的阻抗）2扬声器谐振频率 (HZ)（扬声器谐振频率是指扬声器低频谐振频率或最低谐振频率）ƒo ---扬声器谐振频率S o ---等效劲度s o =s d +s s s d =弹波劲度s s =折环劲度m o ---等效质量m o =m d +2m ad +m v m d =振膜质量 m v =音圈质量2m ad =16/3*ρo *a³ρo =空气密度a=振膜半径谐振频率的调节加大振膜质量，会降低谐振频率，但质量过大会使扬声器灵敏度降低增加振膜与弹波的顺性，会降低谐振频率，但顺性太大会使振膜振幅加大，导致失真加大和功率承受能力扬声器的口径越大，其谐振频率越低3扬声器有效辐射面积（扬声器振膜的投影面积，可认为是锥体与1/2折环的投影面积）S D =有效辐射面积D=有效辐射直径有效辐射面积与辐射质量的关系1.54BL值(T*M)（BL值称为力系数，它源于扬声器最基本的公式，即载流导体在磁场中受到的力 F=BLI）F=BLIB=磁隙磁通密度L=音圈导线长度I=导线电流BL值与扬声器的总品质因数Q TS 的关系如下S D =π（0.5D）²2m ad =16/3*ρo *a³=0.575S DZ e=R V +j ωLv+BL=Cms = 1/[( 2πFo )2•Mms]So：是振动系统的等效力劲，即支撑振动系统的鼓纸Edge和弹波等弹簧系统的刚度，其倒数是顺性Cms=1/ SoCms：即顺性Co，表示上述弹簧系统的柔软度。
扬声器主要参数之间的关系
扬声器主要参数之间的关系扬声器性能是电学、力学、声学、磁学等物理参数共同作用的结果，由鼓纸、弹波、音圈、磁路等关键零部件的性能共同确定，其中一些参数相互制约相互影响，因而必须综合考虑和设计。
1、主要参数综合设计和分析扬声器常用机电参数以及计算公式、测量方法简述如下：直流电阻Re由音圈决定，可直接用直流电桥测量。
共振频率Fo由扬声器的等效振动质量Mms和等效顺性Cms决定，见公式(5), Fo可直接用Fo测试仪测量或通过测量阻抗曲线获得。
共振频率处的最大阻抗Zo由音圈、磁路、振动系统(鼓纸、弹波)共同决定,可用替代法测量或通过测量阻抗曲线获得。
Zo = Re+[(BL)2/(Rms+Rmr)] (10)机械力阻Rms由鼓纸、弹波的内部阻尼及使用胶水的特性决定，可由测量出机械品质因数Qms后通过下列公式计算：Rms =(1/Qms)*SQR(Mms/Cms) (11)这里SQR()表示对括号()中的数值开平方根，下同。
辐射力阻Rmr由口径、频率决定，低频时可忽略。
Rmr = 0.022*(f/Sd)2 (12)等效辐射面积Sd只与口径(等效半径a)有关。
Sd =n* a2 (13)机电耦合因子BL由磁路Bg值和音圈线有效长度L决定，也可通过测量电气品质因数Qes后用下列公式计算:(BL)2 =(Re/Qes)*SQR(Mms/Cms) (14)等效振动质量Mms由音圈质量Mm1、鼓纸等效质量Mm2、辐射质量Mmr共同决定，Mms可由附加质量法测量获得。
Mms=Mm1+Mm2+2Mmr辐射质量Mmr只与口径(等效半径a)有关。
Mmr =2.67* P o* a3 (16)其中Po=1.21kg/m3为空气密度，a为扬声器等效半径。
等效顺性Cms是指扬声器振动系统的支撑部件的柔顺度.其值越大,扬声器的整个振动系统越软.单位: 毫米/牛顿(mm/N).由鼓纸顺性Cm1、弹波顺性Cm2共同决定，此顺性即是我们所称的变位，只是单位需换算为国际单位制：m/N，而变位可以用变位仪直接测量。
扬声器参数讲解
扬声器参数讲解1.RMSE-free：此为所测得的参数值反推阻抗曲线，并以此估之阻抗曲线和原测得之阻抗曲线作一误差平方和的计算，故此值愈大，表示所测得的参数愈不可靠，须重新检测测试程序及接法.2.Fs：即Fo，最低共振频率，这个参数决定了扬声器声音重现的低频界限，它决定于扬声器振动系统的等效质量和等效力顺，即Fs=(1/2)(MmsCms)-1/22.1增加边的硬度可提高Fs，增加弹波的硬度可提高Fs。
2.2增加等效振动质量，即增加边，胴体，音圈，弹波，中心胶，防尘盖和加大口径(即空气负载)的重量，均可降低Fs。
3.Re：线圈的直流阻抗，Re=*L/S：音圈导线的电阻率，L：音圈导线的长度，S：音圈导线的横截在积。
Zmax：扬声器阻抗曲线上的峰值阻抗Ro=Zmax/Re 4.Res：电气系统的等值电阻值。
Res=Zmax-Re=(Bl)2/Rms Rms：支撑系统的等效力阻。
4.1改变振动系统的力阻，如在管材，鼓纸和T铁上打孔或将弹波的材质改稀，或将含浸浓度降低，或增加鼓纸的刚性(将鼓纸纤维打短打细以压得更紧)，或改软振动系统，盆架的窗口改大，可提高Res。
4.2增加BL值可提高Res(对Res影响最大)Rms为振动系统的力阻。
4.3随喇叭口径的增加而降低(增加了sd值)，Rmr为幅射力阻，面积越大其值越大。
5.Qms：机械系统的阻尼系数。
Qms=o*Mms/Rms，Rms=(Bl)2/Res.5.1改变振动系统的力阻，如在管材，鼓纸和T铁上打孔或将弹波的材质改稀，或将含浸浓度降低，或增加的鼓纸的刚性(将鼓纸纤维打短打细以压得更紧)，或改软振系统，盆架的窗口改大，可提高Qms。
5.2增加等效振动质量，即增加边，胴体，音圈，弹波，中心胶，防尘盖和加大口径(即空气负载)的重量，均可提高Qms.5.3改变音圈管材材质(Kapton比aluminum高，til比kapton高)5.4增加喇叭的Fs值可提高Qms。
扬声器性能指标
二、扬声器系统的性能指标1)频率响应（有效频率范围）这项指标反映了扬声器工作的主要频率范围。
当给扬声器加以恒压信号源并由低频到高频改变信号源频率时，扬声器产生的音压将随频率的变化而变化。
由此得出的声压――频率曲线，就是扬声器的频率响应曲线。
IEC（国际电工委员会）规定扬声器所能重放声音的频率界限，也就是有效频率范围，是取扬声器声压频率特性曲线中比峰值附近一个倍频位的平均声压级降低10dB的频率范围。
此范围越宽，放声特性越好一般高保真用扬声器箱最低要求频响为50-12500HZ(+4~-8dB),能达到50-16000Hz已足够了.当然30-20000Hz则更好.2)额定阻抗它的指扬声器在某一特定工作频率(中频)时在输入端测得的阻抗值。
通常即在产品商标铭牌上标明，由生产厂给出。
扬声器的阻抗特性。
由生产厂给出的额定阻抗通常是在额定频率范围可望得到最大功的阻抗模值。
额定阻抗一般规定4欧、8欧、16欧、32欧等，国外也有采用3欧、6欧等。
3)功率扬声器的功率大小是选择使用扬声器的重要指标之一.应该指出国内、外扬声器的标法有很大的差别，这是因为对功率定义解释各不相同。
一般扬声器所标称的功率为额定功率。
额定功率或额定噪声功率，是指扬声器能长时间连续工作而不产生异常声时的输入功率。
一般测试时采用粉红噪声信号，通过特定的滤波器，在额定频率范围内进行测试。
按IEC标准，被测扬声器应保证在100小时的连续工作中不产生异常。
顺便指出，美国EIA标准则规定试验时间为8小时，而且滤波器也不同。
最大噪声功率与额定功率不同，它是表明扬声器承受短时间的大输入功率的能力，其试验时间仅为几秒或几分钟。
一般最大噪声功率是额定功率的2-4倍。
4)灵敏度特性灵敏度是指当音箱加上相当于额定阻抗上1W功率的粉红噪声信号电压时,在轴向1m处测得的声压级。
扬声器箱的灵敏度与效率是两个不同的概念，效率是输出声功率与输入电功率之比，但一般地说灵敏度高的扬声器箱的效率也较高。
扬声器参数整合
Kf*Bg*Sg= Bd*SmKr*Hg*Lg= Hd*Lm
Bg:工作气隙中的磁感应密度隙截面积Sm:磁体截面积
Kf:漏磁系数Hg:工作气隙中的磁场强度
Hd:磁体内部的磁场强度Lg:工作气隙宽度
Lm:磁体高度Kr:漏磁阻系数
5.6等效辐射面积Sd只与口径(等效半径a)有关。
Sd=π* a2(13)
5.7机电耦合因子BL由磁路Bg值和音圈线有效长度L决定，也可通过测量电气品质因数Qes后用下列公式计算:
(BL)2=(Re/Qes)*SQR(Mms/Cms) (14)
5.8等效振动质量Mms由音圈质量Mm1、鼓纸等效质量Mm2、辐射质量Mmr共同决定，Mms可由附加质量法测量获得。
对于内磁结构的磁路:Kr漏磁系数= 1.1~1.5
导磁板厚度:Tp= 5*Lg
导磁板直径:Dp= 4.1*Tp
对于外磁结构的磁路:Kr漏磁系数= 1.1~1.5
华司厚度:Tp= 5*Lg
中柱外径:Dp= 4.3*Tp
华司外径=磁体外径-磁体厚度/2
Sg工作气隙截面积=π*(Dp+Lg)*Tp
Bg工作气隙中的磁感应密度=μo* Hg(3)
由鼓纸、弹波的内部阻尼及使用胶水的特性决定，可由测量出机械品质因数Qms后通过下列公式计算：
Rms=(1/Qms)*SQR(Mms/Cms) (11)
这里SQR( )表示对括号( )中的数值开平方根，下同。
5.5辐射力阻Rmr
由口径、频率决定，低频时可忽略。
Rmr= 0.022*(f/Sd)2(12)
Cm2= (A*n*L3)/(E*b*h) (9)
其中，A为修正系数（其值视波纹形状而异），n为波纹数，L为波纹深度，b为折环所形成的圆周长度，h为材料厚度，E为杨氏模量。
【可编辑全文】扬声器的主要技术参数测量方法
可编辑修改精选全文完整版扬声器的主要技术参数及测量方法一、极性1、极性标志扬声器输入端的极性标志是指在扬声器输入端馈入信号时,扬声器膜片产生运行的方向与输入端所加信号极性之间关系的标志。
2、测量方法按规定馈给扬声器以瞬时直流电压，引起膜片向扬声器前方运行时，与电压正极相连接的输入端为扬声器正极，用红色或符号：“+”表示。
二、纯音检听1、特性解释在额定频率范围内，馈给扬声器以规定电压的正弦信号，检查扬声器的装配质量。
2、测量方法（1、）扬声器单元检听馈给扬声器正弦信号的电功率为二分之一额定噪声功率：U= WRn/2，一般在0.3m处检听，在此距离内应无反射物（试听室）。
扬声器单元不另加负载。
注：A、全频带及低频扬声器检听时，应从共振频率允许偏差下限向高频扫频。
B、中频、高频扬声器检听时，应从分频点频率开始向高频扫频。
C、高顺性扬声器检听时，可以在产品标准规定的声负载上进行。
应从共振频率允许偏差下限开始向高频扫频。
D、为便于检查垃圾声、碰圈声和机械声，在共振频率Fo附近必须检听，但可以规定馈给扬声器以较低的信号电压。
2 、扬声器系统检听馈给扬声器系统的正弦信号电压及检听距离由标准规定。
检听时由系统的下限频率开始向高频扫频，有衰减器时，一般将衰减器置于频率响应的平直位置或产品标准规定的位置。
三、额定阻抗扬声器的额定阻抗是一个由制造厂规定的纯电阻值，在确定信号源的有效电动率时，用它来代替扬声器。
额定阻抗是指阻抗曲线上紧跟在第一个极大值后面的极小值。
在额定频率范围内，阻抗模值的最低值一般不应小额定阻抗的80%（一般取±20%公差，例8±20%Ω）。
上面提到阻抗曲线----把阻抗值表示为频率的函数。
（如下图）额定阻抗的测试方法：用替代法进行，馈给扬声器的电流通常选用50mA±10%，测量原理图如下：测量时开关K先接通被测扬声器。
在扬声器辐射面前0.3m内应无反射物。
递增信号频率，若无其它规定，使频率停留在有效值电压表指示的第一个极大值后面的极小值处，然后将开关K接通Rk并调节电阻Rk，当电阻Rk上的电压与被测扬声器上的电压一致时，所指示的Rk值即可用于判定是否符合额定阻抗规定的要求。
扬声器参数
5、扬声器参数(喇叭的参数)_灵敏度（dB/W）
扬声器的灵敏度通常是指输入功率为1W的噪声电压时，在扬声器轴向正面1m处所测得的声压大小。灵敏度是衡量扬声器对音频信号中的细节能否巨细无遗地重放的指标。灵敏度越高，则扬声器对音频信号中细节均能作出的响应。作为Hi-Fi扬声器的灵敏度应大于86dB/W。
2、扬声器参数(喇叭的参数)_频率特性（Hz）
频率特性是衡量扬声器放音频带宽度的指标。高保真放音系统要求扬声器系统应能重放20Hz-2000Hz的人耳可听音域。由于用单只扬声器不易实现该音域，故目前高保真音箱系统采用高、中、低三种扬声器来实现全频带重放覆盖。此外，高保真扬声器的频率特性应尽量趋于平坦，否则会引入重放的频率失真。高保真放音系统要求扬声器在放音频率范围内频率特性不平坦度小于10dB。
6、扬声器参数(喇叭的参数)_指向性
扬声器对不同方向上的辐射，其声压频率特性是不同的，这种特性称为扬声器的指向性。它与扬声器的口径有关，口径大时指向性尖，口径小时指向性宽。指向性还与频率有关，一般而言，对250Hz以下的低频信号，没有明显的指向性。对1.5kHz以下的高频信号则有明显的指向性。
4、扬声器参数(喇叭的参数)_谐波失真（TMD%）
扬声器的失真有很多种，常见的有谐波失真（多由扬声器磁场不均匀以及振动系统的畸变而引起，常在低频时产生）、互调失真（因两种不同频率的信号同时加入扬声器，互相调制引起的音质劣化）和瞬态失真（因振动系统的惯性不能紧跟信号的变化而变化，从而引起信号失真）等。谐波失真是指重放时，增加了原信号中没有的谐波成份。扬声器的谐波失真来源于磁体磁场不均匀、振动膜的特性、音圈位移等非线性失真。目前，较好的扬声器的谐波失真指标不大于5%。
3、扬声器参数(喇叭的参数)_额定阻抗（W）
扬声器的主要参数 (1)
扬声器的主要参数扬声器的主要参数有额定阻抗、功率、频率特性、谐振频率、灵敏度、失真度、等效质量、等效顺性、弹性系数、总品质因数等效容积、等效振动半径、磁感应强度、磁通量、线性范围、指向性等。
1．额定阻抗扬声器额定阻抗也称标称阻抗值，即扬声器在共振峰后所呈现的最小阻抗，有4Ω、6Ω、8Ω、16Ω和32Ω等几种。
额定阻抗通常为扬声器音圈直流电阻的1.1倍左右。
2．功率扬声器的功率分为额定功率、最小功率、最大功率和瞬间功率，单位均为W。
额定功率也称标称功率，是指扬声器长时间正常连续工作而无明显失真的输入平均电功率。
最小功率也称起步功率，是指扬声器能被推动工作的基准电功率值。
最大功率也称最大承载功率，是指扬声器长时间连续工作时所能承受的最大输入功率。
瞬间功率也称瞬时承受功率，是指扬声器在短时间内（10ms）所能承受的最大功率，一般为额定功率的8~30倍。
3．频率特性扬声器的频率特性是指当输入扬声器的信号电压恒定不变时，扬声器有参考轴上的输出声压随输入信号的频率变化而变化的规律。
它是一条随频率变化的频率响应（简称频响）曲线，反映了扬声器对不同频率声波的辐射能力。
扬声器的频响曲线是具有许多峰谷点的不规则连续曲线，将扬声器的谐振频率作为低频不限频率，而将频响曲线高频端的交点作为高频上限频率。
低频下限与高频上限之间的频率范围。
称为扬声器的有效频率范围。
扬声器的频响曲线越平坦，说明频率失真越小，有效频率范围越宽。
一般低音扬声器的频率范围在20H Z~3kH Z之间，中音扬声器的频率范围在500H Z~5kH Z 之间，高音扬声器的频率范围在2~20kH Z之间。
4．谐振频率谐振频率是指扬声器所能重放的最低频率，它与扬声器口径大小有关。
低音扬声器的谐振频率值一般是随其口径的增大而降低，6in（in=0.0254m）低音扬声器的谐振频率为50H Z左右，8in（in=0.0254m）低音扬声器的谐振频率为40H Z左右，10in低音扬声器的谐振频率为30H Z左右，12in低音扬声器的谐振频率为20H Z左右。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

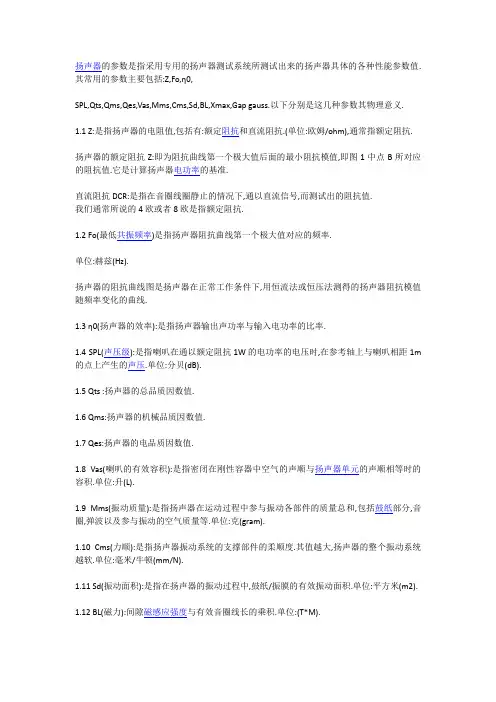

扬声器的参数是指采用专用的扬声器测试系统所测试出来的扬声器具体的各种性能参数值.其常用的参数主要包括:Z,Fo,η0,
SPL,Qts,Qms,Qes,Vas,Mms,Cms,Sd,BL,Xmax,Gap gauss.以下分别是这几种参数其物理意义. 1.1 Z:是指扬声器的电阻值,包括有:额定阻抗和直流阻抗.(单位:欧姆/ohm),通常指额定阻抗.
扬声器的额定阻抗Z:即为阻抗曲线第一个极大值后面的最小阻抗模值,即图1中点B所对应的阻抗值.它是计算扬声器电功率的基准.
直流阻抗DCR:是指在音圈线圈静止的情况下,通以直流信号,而测试出的阻抗值.
我们通常所说的4欧或者8欧是指额定阻抗.
1.2 Fo(最低共振频率)是指扬声器阻抗曲线第一个极大值对应的频率.
单位:赫兹(Hz).
扬声器的阻抗曲线图是扬声器在正常工作条件下,用恒流法或恒压法测得的扬声器阻抗模值随频率变化的曲线.
1.3 η0(扬声器的效率):是指扬声器输出声功率与输入电功率的比率.
1.4 SPL(声压级):是指喇叭在通以额定阻抗1W的电功率的电压时,在参考轴上与喇叭相距1m 的点上产生的声压.单位:分贝(dB).
1.5 Qts :扬声器的总品质因数值.
1.6 Qms:扬声器的机械品质因数值.
1.7 Qes:扬声器的电品质因数值.
1.8 Vas(喇叭的有效容积):是指密闭在刚性容器中空气的声顺与扬声器单元的声顺相等时的容积.单位:升(L).
1.9 Mms(振动质量):是指扬声器在运动过程中参与振动各部件的质量总和,包括鼓纸部分,音圈,弹波以及参与振动的空气质量等.单位:克(gram).
1.10 Cms(力顺):是指扬声器振动系统的支撑部件的柔顺度.其值越大,扬声器的整个振动系统越软.单位:毫米/牛顿(mm/N).
1.11 Sd(振动面积):是指在扬声器的振动过程中,鼓纸/振膜的有效振动面积.单位:平方米(m2).
1.12 BL(磁力):间隙磁感应强度与有效音圈线长的乘积.单位:(T*M).
1.13 Xmax:音圈在振动过程中运动的线性行程.单位:毫米(mm).
1.14 Gap Gauss:间隙磁感应强度值.单位:特斯拉(Tesla).
扬声器系统(LOUDSPEAKER)–––音箱是音响器材中最富个性的一员, 对于测试指标相近的音箱, 其重播声音的差别甚大, 这也是音箱存有“英国声”、“美国声”等说法的原因之一。
音箱除结构、使用驱动单元外，还提供基本参数供参考。
尽管技术参数并不能与主观评价完全吻合, 但正如权威的IEC-581-7标准中所指出的：“虽然目前人们广泛采用的客观测量技术不可能对扬声器的重放质量作出全面估计，但这种客观测量技术却能向人们提供扬声器工作的基本情况”。
频率范围(Frequency Range) 表示实际还音的频率范围, 有较大的起伏, 即以声压级最高点为基准，向两端延伸, 下降规定dB处的相应频率范围。
通常以–3dB和–6dB均匀度为标准测定。
需要指出的是不带± dB数的频率范围指标是没有意义的。
灵敏度(Sensitivity) 通常以输入1W信号时, 在1m 远的地方所产生的声压值, 对8W 阻抗即是输入2.83V信号时, 在1m远的地方所产生的声压值。
声压级越高，音箱的灵敏度越高。
通常把灵敏度在85dB以下的称低灵敏度，大于90dB的称高灵敏度。
标称阻抗(Nominal Impedance) 扬声器的阻抗是其工作频率的函数，它的额定阻抗为阻抗曲线上从低频到高频第一个谐振峰后的第一个极小值。
音箱的阻抗则由扬声器单元的音圈、分频网络等多种因素决定，远比扬声器的阻抗特性来得复杂。
承受功率(Maximan Power)、适用功率(Power Handling) 承受功率可分长期(Long Term)和短期(Short Term), 前者指扬声器能不失真还音的长时间最大安全输入电功率；后者指扬声器能不被破坏的最大短时间输入电功率。
适用功率是指扬声器能长时间不超过容许失真度下正常工作的输入电功率范围。
对整个音箱来说它的承受功率并非所有扬声器功率值之和, 而与低频扬声器承受功率值相同。
分频点(Crossover Frequencies) 将相应频带加到有关扬声器单元的分界频率。
分频点频率选择不当, 高、低频扬声器单元配合就不好，频率衔接不平坦，整个扬声器系统的频率响应就不会好。
辐射指向性(Dispersion) 表示音箱向空间辐射的声能分布特性，即声压随方向变化的特性, 辐射方向的均匀与否, 与声音重放质量有密切关系，正面轴上的辐射方向特性要均匀，正面轴上的指向频率特性是指对水平面0°、30°及60°方向测得的频率特性指标。
描述音箱辐射指向性的图表有3种，①频率响应曲线族, 它与普通频率响应曲线一样, 只是增加了不同聆听角度的声压频率特性响应曲线；②极坐标响应曲线族, 是以典型的若干频率在极坐标上作出的指向性图；③瀑布图, 是一种三维图表, 水平轴(Y)表示频率，垂直轴(X)表示响度，竖轴(Z)表示偏离轴向的角度，由于图形状似瀑布样，故称瀑布图。
