工频介电常数及介质损耗测试仪

工频介电常数及介质损耗测试仪产品技术方案书北京冠测精电仪器设备有限公司材料电极液体电极工频介电常数及介质损耗测试仪满足标准：测量电气绝缘材料在工频、音频、高频下电容率和介质损耗因数的推荐方法液体绝缘材料相对电容率、介质损耗因数和直流电阻率的测量绝缘液体测量电导和电容确定介质损耗因数的实验方法硫化橡胶介电常数和介质损耗角正切值的测定方法电子元器件结构陶瓷材料性能测试方法介质损耗角正切值的测试方法……………………………………………………………………………………………一、产品概述本仪器是一种先进的测量介质损耗（δ）和电容容量（）的仪器，测量各种绝缘材料、绝缘套管、绝缘液体、电力电缆、电容器、互感器、变压器等高压设备的介质损耗（δ）和电容容量（）。

具有操作简单、中文显示、打印、使用方便、无需换算、自带高压，抗干扰能力强，测试时间短等优点。

本测试仪采用变频电源技术，利用单片机和电子技术进行自动频率变换、模数转换和数据运算，达到抗干扰能力强、测试速度快、精度高、操作简便的功能。

二、性能特点、仪器测量准确度高，可满足油介损测量要求，因此只需配备标准油杯，和专用测试线即可实现油介损测量。

、采用变频技术来消除现场工频干扰，即使在强电磁干扰的环境下也能测得可靠的数据。

、过流保护功能，在试品短路或击穿时仪器不受损坏。

、内附标准电容和高压电源，便于现场测试，减少现场接线。

、仪器采用大屏幕液晶显示器，测试过程通过汉字菜单提示既直观又便于操作。

三、技术指标技术指标、实验环境温度：℃～℃（液晶屏应避免长时间日照）、相对湿度：～、供电电源：电压：±、外形尺寸：长*宽*高**、重量：、输出功率：、显示分辨率：位、位（内部全是位）、测试方法：正接法、反接法、外接实验电压法、测量范围：内接实验电压：δ：：＜（）＜＜＜外接实验电压：由外接实验变压器输出功率而定、基本测量误差：介质损耗（δ）：±电容容量（）：±、分辨率：δ：：、试样要求：直径为、、四、配套清单五、选择不同的电极测试固体和液体材料1、固体材料电极直径分别有,随机标配一套电极(也可以根据试样规格进行订制)2、测试液体需要容量为：３。

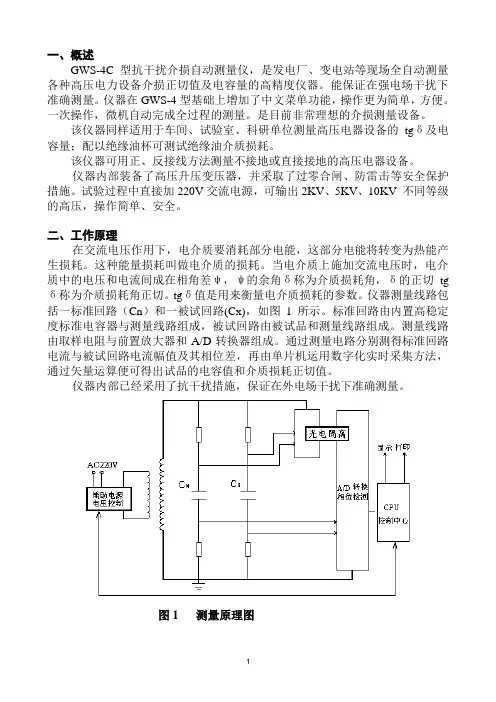

GWS-4C介质损耗测试仪

一、概述GWS-4C型抗干扰介损自动测量仪，是发电厂、变电站等现场全自动测量各种高压电力设备介损正切值及电容量的高精度仪器。

能保证在强电场干扰下准确测量。

仪器在GWS-4型基础上增加了中文菜单功能，操作更为简单，方便。

一次操作，微机自动完成全过程的测量。

是目前非常理想的介损测量设备。

该仪器同样适用于车间、试验室、科研单位测量高压电器设备的tgδ及电容量；配以绝缘油杯可测试绝缘油介质损耗。

该仪器可用正、反接线方法测量不接地或直接接地的高压电器设备。

仪器内部装备了高压升压变压器，并采取了过零合闸、防雷击等安全保护措施。

试验过程中直接加220V交流电源，可输出2KV、5KV、10KV 不同等级的高压，操作简单、安全。

二、工作原理在交流电压作用下，电介质要消耗部分电能，这部分电能将转变为热能产生损耗。

这种能量损耗叫做电介质的损耗。

当电介质上施加交流电压时，电介质中的电压和电流间成在相角差ψ，ψ的余角δ称为介质损耗角，δ的正切tg δ称为介质损耗角正切。

tgδ值是用来衡量电介质损耗的参数。

仪器测量线路包括一标准回路（Cn）和一被试回路(Cx)，如图1所示。

标准回路由内置高稳定度标准电容器与测量线路组成，被试回路由被试品和测量线路组成。

测量线路由取样电阻与前置放大器和A/D转换器组成。

通过测量电路分别测得标准回路电流与被试回路电流幅值及其相位差，再由单片机运用数字化实时采集方法，通过矢量运算便可得出试品的电容值和介质损耗正切值。

仪器内部已经采用了抗干扰措施，保证在外电场干扰下准确测量。

图1 测量原理图三、主要技术参数1．使用条件5℃—40℃RH＜80% 2．高压输出2KV 5KV 10KV 三档容量1000V Atgδ范围精度（正、反接法）tgδ＜10% △tgδ:±(读数*2.0%+0.05%) △C x :±(读数*1.0%+1.0PF)10%＜tgδ＜50% △tgδ:±(读数*2.0%+0.05%) △C x :±(读数*1.0%+1.5PF)5．测量范围tgδ<50% 30P＜Cx＜60000P10KV Cx＜20000P5KV Cx＜30000P2KV Cx＜60000P6．电源AC 220V±10% 50±1HZ7．电源谐波适应能力≤3%电源脉冲干扰适应能力≤5%8．外型尺寸470（L）×320（W）×390（H）9．重量30 Kg四、操作1．操作面板介绍。

AI-6000介质损耗测试仪

AI-6000型介质损耗测试仪使用说明书淮安科达电气有限公司Huaian Keda Electric Co., Ltd1. 用途特点及性能AI-6000介质损耗测试仪用于现场抗干扰介损测量，或试验室精密介损测量。

仪器为一体化结构，内置介损电桥、变频电源、试验变压器和标准电容器等。

测量结果由大屏幕液晶显示，自带微型打印机可打印输出。

☆本仪器采用变频抗干扰和傅立叶变换数字滤波技术，全自动智能化测量，在强干扰下情况下可以感应出周围环境的干扰频率，仪器放出反向信号以抵消干扰，使得本仪器测量数据非常稳定。

☆另外，本机可以对最新的互感器产品CVT（电容式电压互感器）进行测量。

☆仪器面板上有各种试验方法的接线图，使得试验变得更加方便。

1.1主要技术指标准确度：CX：±（读数×1%+1pF）tgδ：±（读数×1%+0.00040）抗干扰指标：在200%干扰（即I干扰 / I试品≤2）下仍能达到上述准确度电容量范围：内置高压3pF--60000pF/10kV 60pF--1μF/0.5kV外加高压3pF--0.3μF/10kV 分辨率：最高0.001pF，4位有效数字tgδ范围：不限，分辨率0.001%，电容、电感、电阻三种试品自动识别。

试验电流范围：10μA--1A内施高压：设定范围：0.5--10kV 最大输出电流：200mA升降压方式：连续平滑调节精度：±(1.5%×读数+10V) 分辨率：1V试验频率：45、50、55、60、65Hz单频45/55Hz、55/65Hz、47.5/52.5Hz自动双变频精度：±0.01HzCVT测量专用低压输出：输出电压3--50V 输出电流3--30A测量时间：约30秒（与测量方式有关）输入电源：180V--270VAC，50Hz/60Hz±1%（市电或发电机供电）计算机接口：标准RS232接口打印机：EPSON M150微型打印机工作环境：温度范围：-20℃--60℃相对湿度<90%1.2 主要功能特点1.2.1 抗干扰能力强采用变频抗干扰技术，在200%干扰下仍能准确测量，而且测试数据非常稳定。

固体绝缘材料介电常数、介质损耗试验方法

固体绝缘材料在工频、音频、高频（包括米波长在内）下相对介电常数和介质损耗因数的试验方法本标准等效采用国际标准 IEC 250（1969）《测量电气绝缘材料在工频、音频、高频（包括米波长在内）下相对介电常数和介质损耗因数的推荐方法》，只是去掉其中液体试样及其试验部分。

1主题内容与适用范围本标准规定了固体绝缘材料在工频、音频、高频（包括米波长在内）下相对介电常数和介质损耗因数的试验方法。

本标准适用于 15 HZ～300 MHZ频率范围内测量固体绝缘材料的相对介电常数、介质损耗因数，并由此计算某些数值，如损耗指数。

测量所得的数值与一些物理条件，例如频率、温度、湿度有关，在特殊情况下也与场强有关。

2定义2.1相对介电常数绝缘材料的相对介电常数。

r是电极间及其周围的空间全部充以绝缘材料时，其电容 Cx与同样构型的真空电容器的电容C0之比：Er=CX／C0………………………………………（ 1）在标准大气压下，不含二氧化碳的干燥空气的相对介电常数等于 1． 000 53。

因此，用这种电极构型在空气中的电容C。

来代替C。

测量相对介电常数时，有足够的精确度。

在一个给定的测量系统中，绝缘材料的介电常数是该系统中绝缘材料的相对介电常数。

与真空介电常数的乘积。

真空介电常数：E0=8.854×10-12F/m≈1×10-9F/36πm………………………（ 2）在本标准中用PF／cm来计算，真空介电常数为：E0=0.08854pF/cm2. 2介质损耗角 6绝缘材料的介质损耗角a，是由该绝缘材料作为介质的电容器上所施加的电压与流过该电容器的电流之间的相位差的余角。

2．3介质损耗因数tanδ绝缘材料的介质损耗因数是介质损耗角E的正切tanE。

2.4损耗指数E n绝缘材料的损耗指数E n，等于该材料的介质损耗因数不清tanE与相对介质常数e的乘积。

2.5相对复介电常数E绝缘材料的相对复介电常数是由相对介电常数和损耗指数结俣而得出的。

介质损耗和介电常数测量试验

介质损耗和介电常数测量实验
介电特性是电介质材料极其重要的性质。在实际应用中，电介质材料的介电系数和介质损耗是非常重要的参数。例如，制造电容器的材料要求介电系数尽量大，而介质损耗尽量小。相反地，制造仪表绝缘器件的材料则要求介电系数和介质损耗都尽量小。而在某些特殊情况下，则要求材料的介质损耗较大。所以，通过测定介电常数 ( )及介质损耗角正切 (tg )，可进一步了解影响介质损耗和介电常数的各种因素，为提高材料的性能提供依据。
1、介电常数 ( )：某一电介质 (如硅酸盐、高分子材料 )组成的电容器在一定电压作用下所得到的电容量 Cx 与同样大小的介质为真空的电容器的电容量 Co 之比值，被称为该电介质材料的相对介电常数。
Cx Co 式中： Cx —电容器两极板充满介质时的电容；
0
C —电容器两极板为真空时的电容；
—电容量增加的倍数，即相对介电常数
电容器等组成 (图 2)。工作原理如下：高频信导发生器的输出信号，通过低
阻抗耦合线圈将信号馈送至宽频低阻抗分压器。输出信号幅度的调节是通过
控制振荡器的帘栅极电压来实现。当调节定位电压表 CBl 指在定位线上时，
Ri 两端得到约 l0mV 的电压 (Vi) 。当 Vi 调节在一定数值 (10mV) 后，可以使
CB1 Ri
C
CB2
图 1 Q 表测量电路图
经推导 (1) 介电常数：
2
(C1 C 2)d
(1)
2
式中： C1—标准状态下的电容量；
C2—样品测试的电容量；
d—试样的厚度 (cm)；
Φ—试样的直径 (cm)；
(2) 介质损耗角正切：
C1 Q1 Q2 tg
(2)

介质损耗测试仪工作原理

介质损耗测试仪工作原理介质损耗测试仪的工作原理基于电容器的等效电路理论。

在测试中，通过将被测试的材料置于电容器内，形成并联的电容，然后通过电源施加一个交流电压。

该交流电压会在电容器中产生一个交变电场。

在正弦交流电场的作用下，材料中的分子和离子被激发并导致电流流动，这就引起了介质损耗。

通过测量电流和电压的相位差，可以计算出材料的电能损耗和介电损耗。

具体来说，介质损耗测试仪由以下主要部件组成：1.电源：用于提供测试中所需的交流电源，通常是一种高频电源。

2.电容器：用于容纳被测试的材料，并形成电容。

电容器的结构和材料有多种选择，以满足不同测试需求。

3.分析仪：用于测量电压和电流，并计算出材料的损耗值。

分析仪通常包括示波器、电压和电流传感器等。

示波器用于测量电流和电压的相位差，电压和电流传感器则用于将电压和电流转换为电信号，并输入到分析仪中进行处理。

在进行测试时，首先将被测试的材料放置在电容器的电极之间，然后将电容器连接到电源提供的交流电源上。

电源产生的交流电压会在电容器中产生一个正弦交变电场。

同时，分析仪测量电流和电压的信号，并计算出相位差。

根据基本的电容和电感理论，如果材料是理想绝缘体，即没有电能损耗，那么电流和电压的相位差为零。

但是，在实际测试中，由于电介质材料总会有一定的电导率，因此会导致电能损耗，从而引起电流和电压的相位差。

通过测量电流和电压的相位差，可以得到材料的损耗角，即电流滞后于电压的程度。

根据基本的三角函数关系，可以计算出材料的电能损耗和介电损耗的值。

电能损耗表示材料中电能转化为热能的程度，介电损耗表示材料吸收和耗散电磁能量的能力。

通过介质损耗测试仪的工作原理，可以对绝缘材料的质量和性能进行评估。

测试结果可以帮助确定绝缘材料的有效寿命和可靠性，并为绝缘系统的设计和运行提供参考依据。

介质损耗测试仪使用方法

介质损耗测试仪使用方法
嘿，介质损耗测试仪咋用呢？先把仪器准备好呀，就像要出门得先把装备整齐全喽。

接着连接好线路，可别瞎连，不然准出乱子。

然后开启仪器，看着那些数据蹦出来，就跟看魔术似的。

用这玩意儿安全不？那必须得小心呐！电这东西可不是闹着玩的，就跟小老虎似的，弄不好就咬你一口。

所以一定要按规矩操作，该戴手套戴手套，该穿绝缘鞋穿绝缘鞋。

稳定性嘛，只要操作得当，一般都挺靠谱，不会一会儿一个样，让人摸不着头脑。

这东西都能用在哪呢？在电力系统里那可老重要了。

就像医生给病人看病，介质损耗测试仪能帮电力工人找出设备的毛病。

要是设备有问题没发现，那不得出大事儿啊！在工厂里也能派上用场，检测设备的性能，确保生产顺利进行。

优势是啥呢？操作简单呀，就跟玩手机似的，一学就会。

而且能快速准确地检测出问题，多棒啊！
给你讲个实际案例哈。

有一回，一个工厂的设备老是出故障，找了半天不知道咋回事。

后来用介质损耗测试仪一测，嘿，问题马上就找着了。

这效果，简直绝了！
介质损耗测试仪真好用，能帮我们解决大问题，大家可得好好利用起来。

介质损耗测试仪技术指标

介质损耗测试仪技术指标介质损耗测试仪（Dielectric Loss Tester）是用于测量材料在电磁场作用下的耗散功率的测试仪器，广泛应用于各种工业领域，如电子、电力、无线通讯等。

本文将介绍介质损耗测试仪的技术指标，包括测试频率范围、测试精度、测量范围等方面的内容。

测试频率范围介质损耗测试仪的测试频率范围是指测试仪器可测量电磁场中信号的频率范围。

这是决定测试仪器使用范围以及材料性能测试准确度的重要指标之一。

对于不同的应用场景，测试频率范围也有所不同。

通常，测试频率范围为10Hz至1GHz，可以用于测试不同材料（例如电容器、电感器、纤维材料等）在不同电场频率下的损耗情况。

测试精度介质损耗测试仪的测试精度是指测试仪器在不同测试条件下所能达到的最小误差。

这是影响测试仪器性能好坏的重要指标之一。

介质损耗测试仪的测试精度通常以测量误差百分比（Measurement Error）表示。

测试误差百分比通常以材料介电常数和介质损耗值为准，通常精度可以为±0.1%或更高。

同时，测试仪器还需具备良好的稳定性和重复性，以确保测试结果的准确性。

测量范围介质损耗测试仪的测量范围是指测试仪器所能测试的不同材料介电损耗值的范围。

这是决定测试用途、应用场景以及测试结果准确度的重要指标之一。

对于不同的应用场景，测试仪器的测量范围也有所不同。

如对于高频领域中介电常数和介质损耗测试仪器，测量范围最高可达到10^(-6)，此时，测试仪器能够对介电常数和介质损耗的各种参数进行全方位、多角度的测试，提高测试效率和准确度。

此外，介质损耗测试仪还需要具备良好的稳定性、可靠性和易用性等功能，以确保测试的准确性和可操作性，并满足用户不断提升测试质量的要求。

总结介质损耗测试仪是进行材料电特性测试的重要设备之一，其中的测试指标也是影响测试仪器好坏、性能优劣的重要因素。

本文介绍了介质损耗测试仪的测试频率范围、测试精度、测量范围等方面的技术指标，并强调了稳定性、重复性、可靠性和易用性等功能的重要性。

M-8000型介质损耗测试仪使用说明

M-8000I型变频介质测试仪使用说明书上海思源电气股份有限公司SHANGHAI SIYUAN ELECTRIC CO.，LTD欢迎尊敬的用户，欢迎您选用上海思源电气股份有限公司生产的M－8000系列变频介质测试仪。

请您在使用前仔细阅读本使用说明书！当您收到仪器时，请检查仪器及附件是否完整：1．仪器主体箱 1（件）2．线缆箱 1（件）（注：线缆箱内配件见下表）线缆箱配件表：当您收到仪器后请按上面的列表验收，如若发现遗失，请尽快和我公司联系。

联系电话：（021）64420909－113（021）64420909－305目录一、产品简介 (3)二、面板说明 (5)三、现场测量注意事项 (12)四、接线说明 (13)五、几种常见电力设备的试验方法 (16)六、出错信息及处理 (25)七、仪器校验注意事项 (26)八、售后服务 (29)一、产品简介M-8000系列变频介质测试仪是我公司为方便用户在现场抗干扰测量试品介损和电容量而精心研制的全自动一体化电桥。

它集变频高压试验电源、高压电桥、高压标准电容器、控制器等部件为一体，通过变频、数字滤波等先进抗干扰技术，有效的消除了现场干扰，非常适合在强干扰下的现场使用。

1、主要功能特点：1.1、操作简单，自动测量该仪器只需要通过简单的接线和按键操作就可以完成用户需要的试验设定，测量过程由仪器自动控制完成，测试结果由液晶全汉字显示，简便、直观。

还可以外接笔记本电脑，由笔记本电脑控制测量，测试结果自动输入电脑存储、分析。

1.2、抗干扰能力强采用变频抗干扰，多点采样数字滤波，有效的抑制现场干扰，在200%的工频干扰电流下，仍能准确的测出试品的介损值和电容量。

1.3、采用多种安全防护措施，保障试验人员的安全和设备的完好性（1）无论是正接线或反接线，仪器测量部分始终处于地电位。

（2）通过硬件和软件双重监测，在试品击穿、高压回路短路、过电压、过电流以及在用户误操作的情况下，能迅速封锁高压输出。

介质损耗测试仪工作原理

介质损耗测试仪工作原理介质损耗测试仪工作原理DCJS-S全自动抗干扰介损测试仪，是发电厂、变电站等现场全自动测量各种高压电力设备介损正切值及电容量的高精度仪器工作原理在交流电压作用下，电介质要消耗部分电能，这部分电能将转变为热能产生损耗。

这种能量损耗叫做电介质的损耗。

当电介质上施加交流电压时，电介质中的电压和电流间存在相角差Ψ，Ψ的余角δ称为介质损耗角，δ的正切tgδ称为介质损耗角正切。

tgδ值是用来衡量电介质损耗的参数。

仪器测量线路包括一标准回路（Cn）和一被试回路（Cx），如图1所示。

标准回路由内置高稳定度标准电容器与测量线路组成，被试回路由被试品和测量线路组成。

测量线路由取样电阻与前置放大器和A／D转换器组成。

通过测量电路分别测得标准回路电流与被试回路电流幅值及其相位等，再由单片机运用数字化实时采集方法，通过矢量运算便可得出试品的电容值和介质损耗正切值。

仪器内部已经采用了抗干扰措施，保证在外电场干扰下准确测量。

1. 仪器结构测量电路：傅立叶变换、复数运算等全部计算和量程切换、变频电源控制等。

控制面板：打印机、键盘、显示和通讯中转。

变频电源：采用SPWM开关电路产生大功率正弦波稳压输出。

升压变压器：将变频电源输出升压到测量电压，最大无功输出2KV A/1分钟。

标准电容器：内Cn，测量基准。

Cn电流检测：用于检测内标准电容器电流，10μA～1A。

输入电阻＜2Ω。

Cx正接线电流检测：只用于正接线测量，10μA～1A。

输入电阻＜2Ω。

Cx反接线电流检测：只用于反接线测量，10μA～1A。

输入电阻＜2Ω。

反接线数字隔离通讯：采用精密MPPM数字调制解调器，将反接线电流信号送到低压侧。

隔离电压20KV。

2. 工作原理启动测量后高压设定值送到变频电源，变频电源用PID算法将输出缓速调整到设定值，测量电路将实测高压送到变频电源，微调低压，实现准确高压输出。

根据正/反接线设置，测量电路根据试验电流自动选择输入并切换量程，测量电路采用傅立叶变换。

介电常数和介质损耗因数的测试标准

介电常数和介质损耗因数的测试标准介电常数和介质损耗因数的测试标准因不同的应用和行业而异，但一般来说，这些标准都基于以下几点：1. 测试仪器：应符合相关国家标准和行业标准，具备精度高、稳定性好、可靠性强的特点。

测试仪器的量程、分辨率和精度应满足被测介质的介电常数范围和精度要求。

测试仪器应定期进行校准和维护，确保测试结果的准确性和可靠性。

2. 测试环境：应满足相关标准和样品特性的要求，保持温度、湿度和电磁干扰等环境因素稳定。

测试环境的温度和湿度应进行实时监测和记录，以确保测试结果的准确性和可靠性。

测试环境中应避免电磁干扰和辐射干扰，确保测试结果的稳定性。

3. 变压器电压等级与介质损耗因数：对于变压器，如果电压等级≥35KV且容量≥10000kVA，应测量介质损耗因素（tanδ）。

被测绕组的tanδ应≤出厂试验值的130%。

当tanδ>130%时，应结合其他试验结果分析判断。

如果现场测量温度与出厂试验温度不符合，应换算到同一温度比较。

变压器本体电容量与出厂值的允许偏差为±3%。

4. 电容型套管：对于电容型套管，其末屏对地tanδ应≤2%，电容值与出厂值或上一次试验的差别超过±5%时，应查明原因。

绕组tanδ与历年数值的比较不应该有显著变化（一般不大于30%）。

5. 异频介质损耗测试：此方法主要用于分析被测品的介质损耗值tanδ、电容容量Cx、功率因素PF、测试电流Ix、容性设备的有功功率Pr以及测试电压HV和频率f等参数。

请注意，以上只是一些常见的测试标准，具体的标准可能会根据应用和行业而有所不同。

因此，在进行介电常数和介质损耗因数的测试时，建议参考相关的国家和行业标准，以及具体的产品技术规格书。

YIBEIJS6000型自动介质损耗测试仪使用说明书为安全和正确地

YIBEIJS6000型自动介质损耗测试仪使用说明书为安全和正确地使用仪器，请仔细阅读本说明书。

制造厂对不按本说明书操作所造成的仪器以外的损失不承担责任。

1.概述YIBEIJS6000型自动介质损耗测试仪是一种新颖的测量介质损耗角正切(tgδ)和电容值(Cx)的自动化仪器。

可以在工频高电压下，现场测量各种绝缘材料、绝缘套管、电力电缆、电容器、互感器、变压器等高压设备的介质损耗角正切(tgδ)和电容值(Cx)。

与西林电容电桥相比，具有操作简单、自动测量、读数直观、无需换算、精度高、抗干扰能力强等优点。

仪器内附标准电容器和升电压装置，在“内接”方式下使用，无需其它外接设备，便于携带。

a. 具有多种测量方式，可选择正/反接线、内/外标准电容器和内/外试验电压进行测量。

正接线可测量高压介损。

b. 内附SF6标准电容器，tgδ<0.005%，受空气湿度影响小。

c. 矢量运算法结合移相、倒相法，抗干扰效果好；能有效地消除强烈的电场干扰对测量的影响，适用于500kV极其以下电站的强干扰现场试验。

d. 高压短路和突然断电时，仪器能迅速切断高压，并发出警告信息。

e. 测量重复性好，电压线性好（测量准确度不受电压影响）f. 一体化结构，重量适中，便于携带。

g. 大屏幕带背光中文液晶显示器信息提示操作，使用方便。

h. 仪器自带打印机，及时保存测试数据。

i. 高压电缆连接至试品，保障安全；仪器未接地报警，安全措施完备。

2.技术指标2.1 额定工作条件2.1.1环境温度:0～40℃(当温度超出20℃±5℃时,每变化10℃仪器基本误差的改变量不超过基本误差限的1/2。

)2.1.2相对湿度:30%～85%2.1.3供电电源:电压:220V±22V,频率: 50±1Hz2.2外形尺寸:l×b×h,mm:440×330×4002.3重量:不大于23kg2.4电子电路功耗:不大于40VA2.5测量范围:2.5.1介质损耗(tgδ):0～100％分辨率0.00012.5.2电容量(Cx): 最小分辨率0.01pF2.5.2.1内接方式试验电压试品电容量5kV 7.5kV 10kV 3pF～40000PF1.5kV2.25kV 3k 10pF～0.35μF0.5kV 0.75kV 1kV 30pF～1.5μF2.5.2.2 外接方式“外接升压器”方式最高试验电压10kV“外接Cn”方式（外接高压、外接标准电容器）最高试验电压由标准电容器和被试品决定(Umax=Imax/wC)1标准回路最大电流50mA(In=U w Cn)被试回路最大电流2A(Ix=U w Cx)2.6 基本测量误差产品在环境温度20℃±5℃、相对湿度30%～85%的条件下，应符合表1之规定。

介质损耗测试仪操作规程

介质损耗测试仪操作规程介质损耗测试仪的操作方法：1. 仪器自带有升压装置，应注意高压引线的绝缘及人员安全，操作人员需严格查阅说明书内容；2. 使用前，仪器必须可靠接地;3. 操作人员在使用介损测试仪前，应当有技术人员对设备进行绝缘检测，以免操作过程中发生意外；4. 测试前，应该确定好设备的耐压等级，正确选择测试仪的升压档位，以防设备被击穿，减小不必要的损失；5. 当测试仪启动以后，如果没有特殊情况下，不允许突然关闭电源，以免引起过压损坏设备；6. 如测试仪进入保护状态(保护灯点亮)，请检查输入电压是否过高，被试品是否严重漏电或击穿,此时必须断电后重新开始；7. 仪器所配（Cx）专用高压电缆虽出厂时已检测合格，但测量时仍需远离人体及低压测试线（Zx）；8. 2KV/5KV/10KV所指电压为输入为AC220V时的电压；9. 输入电压为AC220V±10%，超出范围都有可能影响测试精度；最大输入电压为AC264V，超过此值会造成永久性损坏，对此厂家不予保修；10. 打印机有可能在搬运过程中因卷纸松动而出现打印卡纸，此时只需将卷纸取出，绕紧后重新装入；11. 仪器应放在干燥处，注意防潮。

精密内置仪器，防剧烈振动；介质损耗测试仪的注意事项：1. 介损测试仪只能在停电的设备上使用；接地端应可靠接在接地网，仪器尽量选择在宽畅，安全可靠的地方使用。

2. 测量过程中如遇危及安全的特殊情况时，可紧急关闭总电源。

3. 为保证测量精度，特别当小电容量试品损耗小时，一定要保证被试设备低压端（或二次端）绝缘良好，在相对湿度较小的环境中测量。

4. 仪器自带有升压装置，应注意高压引线的绝缘距离及人员安全；仪器应可靠接地，接地不好可能引起机器保护或造成危险。

5. 仪器启动后，除特殊情况外，不允许突然关断电源，以免引起过压损坏设备；6. 仪器所配（HVx）专用高压电线虽出厂时已检测合格，但测量时仍需远离人体及低压测试线（Cx）；高压芯线与高压屏蔽线均不允许接地和测试回路的低电位部分。

高频介电常数及介质损耗测试仪使用方法

高频介电常数及介质损耗测试仪使用方法【1. 引言】1.1 概述本文旨在介绍高频介电常数及介质损耗测试仪的使用方法。

高频介电常数和介质损耗是材料研究、电子工程以及通信领域中重要的物性参数，对于材料的设计和性能评估具有重要意义。

通过高频介电常数和介质损耗测试仪，可以快速而准确地获得材料在高频范围内的介电性能。

1.2 文章结构本文共分为五个部分，内容如下：- 第一部分为引言部分，概括了文章的目的和结构。

- 第二部分为高频介电常数及介质损耗测试仪概述，简要介绍了高频介电常数和介质损耗的概念，并对测试仪器进行了概述。

- 第三部分详细阐述了高频介电常数测试方法，包括仪器准备与设置、样品制备与加载以及测试步骤与参数选择。

- 第四部分探讨了介质损耗测试方法，包括测试原理与背景知识、实验操作步骤以及数据处理与分析。

- 最后一部分为结论部分，总结主要发现与结果，并对未来的研究方向进行展望。

1.3 目的本文的目的是介绍高频介电常数及介质损耗测试仪的使用方法，为读者提供准确和详细的操作指南以及理论知识基础。

通过阅读本文，读者将能够了解到高频介电常数和介质损耗的含义、测试仪器的概述以及具体的测试方法。

这将有助于读者在相关领域中开展相关研究工作，提升材料设计和性能评估的水平。

2. 高频介电常数及介质损耗测试仪概述2.1 高频介电常数高频介电常数是衡量物质对高频电磁波响应的性能之一，也称为相对介电常数或复介电常数。

它是指当物质处于交变电场中时，相对于真空而言，它在阻挡该交变电场传播的程度。

高频介电常数通常使用复数表示，由实部和虚部组成。

实部代表了物质对电场的抵抗能力，而虚部则代表了能量散失或吸收。

高频介电常数的测量对于许多领域都具有重要的意义，如无线通信、材料科学和生物医学等。

它可以帮助我们了解材料在高频情况下的行为，并提供设计和优化相关设备和应用所需的基础数据。

2.2 介质损耗测试仪介质损耗测试仪是一种用来测量材料高频范围内介电性能的仪器设备。

介质损耗角正切值测量仪器

FS3001变频高压介质损耗测试仪一、概述介损测量是绝缘试验中很基本的方法，可以有效地发现电器设备绝缘的整体受潮劣化变质，以及局部缺陷等。

在电工制造、电气设备安装、交接和预防性试验中都广泛应用。

变压器、互感器、电抗器、电容器以及套管、避雷器等介损的测量是衡量其绝缘性能的最基本方法。

FS3001介质损耗测试仪是发电厂、变电站等现场全自动测量各种高压电力设备介损正切值及电容量的高精度仪器。

主电源由仪器内部的逆变器产生，经变压器升压后用于被试品测试。

主电源的频率为45HZ和55HZ，避开了工频电场对试品的干扰，从根本上解决了强电场干扰下准确测量的难题。

同时适用于全部停电后用发电机供电的场合。

二、性能特点1、仪器配备了大屏幕（240×128）中文菜单界面，分为左右两部分，左边为菜单，右边为相关提示，每一步都非常清楚，结果可以存储或打印输出，操作人员不需要专业培训就能使用。

一次操作，微机自动完成全过程的测量，是目前非常理想的介损测量设备。

2、仪器内部配备有日历芯片和大容量存储器，能将检测结果按时间顺序保存，随时可以查看历史记录，并可以打印输出；同时仪器内部带有接线图菜单，帮助操作人员正确接线；仪器还具备接地检测，确保升压前仪器已经可靠接地。

3、该仪器同样适用于车间、试验室、科研单位测量高压电器设备的tgδ及电容量，配以绝缘油杯可测试绝缘油介质损耗。

4、该仪器可用正、反接线方法测量不接地或直接接地的高压电器设备。

同时还可以测试全密封的CVT（电容式电压互感器）。

5、仪器内部的逆变器和采样电路全部由数字化控制，输出电压连续可调。

6、仪器具备输入电压波动、输出短路、过压、过流、温度等多重保护措施,保证了仪器安全、可靠。

三、技术指标准确度：Cx: ±（读数×1%+1pF）tgδ:±（读数×1%+0.00040）抗干扰指标：变频抗干扰，在200%干扰下仍能达到上述准确度电容量范围：内施高压：3pF～60000pF/10kV 60pF～1μF/0.5kV外施高压：3pF～1.5μF/10kV60pF～30μF/0.5kV分辨率：最高0.001pF，4位有效数字tgδ范围：不限，分辨率0.001%，电容、电感、电阻三种试品自动识别。

介质损耗因数测试仪

介质损耗因数测试仪简介介质损耗因数（Dissipation factor），即介质的耗散功率和储存能量之比，是材料在交流场中能量的吸收和消耗能力。

这个参数与材料的电学性质密切相关，常常被用于介质的性能评估和材料的质量控制。

介质损耗因数测试仪（Dissipation Factor Tester）是一种专门用于测试材料介质损耗因数的仪器，主要应用于各种材料的电学性质研究和产品生产过程中对材料性能的评估和测试。

原理介质损耗因数测试仪的测试原理基于相位差原理。

通过向被测介质中输入一个特定频率的电信号，仪器可以分别测量输入的电压和电流的相位差和大小，从而计算出瑞利比（Raleigh ratio），即电流与电压的幅值比值。

瑞利比与介质损耗因数之间的关系可以通过下式计算得出：tan δ = 1/(ω × RC)其中，tan δ表示介质损耗因数，ω表示电信号的圆频率，R表示电路的电阻，C表示电路的电容。

从上述公式可以看出，介质损耗因数与层间电容以及材料的漏电阻值有关。

因此，通过测量不同频率下的介质损耗因数，可以获得材料在不同电学条件下的性能数据。

应用介质损耗因数测试仪广泛应用于材料科学、电子工业、高分子材料、动力电池、变压器等领域。

具体应用范围如下：1.电子工业：如电容器、电阻器、电感器、晶体管、集成电路等电子元器件的研发和生产过程中，常需要对材料的电学性能进行测试。

这些元器件的稳定性和可靠性直接与材料的损耗因数有关，因此，介质损耗因数测试仪是检测电学性能的重要工具之一。

2.高分子材料：高分子材料中的介质损耗因数是材料性能的重要参考指标之一。

常用于高分子材料的质量控制、新材料的开发以及高分子电解质的性能研究等领域。

3.动力电池：电池是储能和供能的重要装置，在质量测试和研发中需要测量其介质损耗因数来评估其性能。

通过对不同电池组件的介质损耗因数进行测试，可以指导生产过程的优化和升级。

4.变压器：介质损耗因数是判断变压器绝缘系统完整性的重要参数，尤其是在高压环境下电力系统中。

JS6000型自动介质损耗测试仪

JS6000型自动介质损耗测试仪使用说明书陕西锐峰电力科技有限公司二零零四年一月目录1.概述 (1)2.技术指标 (1)3.内部结构与工作原理 (2)4.使用和操作 (5)5.制造厂提请用户注意的事项 (8)6.仪器成套性 (9)7.保管及免费修理期限 (9)8.附录1 (10)9.附录2 (11)为安全和正确地使用仪器，请仔细阅读本说明书。

制造厂对不按本说明书操作所造成的仪器以外的损失不承担责任。

1.概述JS6000型自动介质损耗测试仪是一种新颖的测量介质损耗角正切(tgδ)和电容值(Cx)的自动化仪器。

可以在工频高电压下，现场测量各种绝缘材料、绝缘套管、电力电缆、电容器、互感器、变压器等高压设备的介质损耗角正切(tgδ)和电容值(Cx)。

与西林电容电桥相比，具有操作简单、自动测量、读数直观、无需换算、精度高、抗干扰能力强等优点。

仪器内附标准电容器和升电压装置，在“内接”方式下使用，无需其它外接设备，便于携带。

a. 具有多种测量方式，可选择正/反接线、内/外标准电容器和内/外试验电压进行测量。

正接线可测量高压介损。

b. 内附SF6标准电容器，tgδ<0.005%，受空气湿度影响小。

c. 矢量运算法结合移相、倒相法，抗干扰效果好；能有效地消除强烈的电场干扰对测量的影响，适用于500kV极其以下电站的强干扰现场试验。

d. 高压短路和突然断电时，仪器能迅速切断高压，并发出警告信息。

e. 测量重复性好，电压线性好（测量准确度不受电压影响）f. 一体化结构，重量适中，便于携带。

g. 大屏幕带背光中文液晶显示器信息提示操作，使用方便。

h. 仪器自带打印机，及时保存测试数据。

i. 高压电缆连接至试品，保障安全；仪器未接地报警，安全措施完备。

2.技术指标2.1 额定工作条件2.1.1 环境温度:0～40℃(当温度超出20℃±5℃时,每变化10℃仪器基本误差的改变量不超过基本误差限的1/2。

)2.1.2相对湿度:30%～85%2.1.3供电电源:电压:220V±22V,频率: 50±1Hz2.2外形尺寸:l×b×h,mm:440×330×4002.3重量:不大于23kg2.4电子电路功耗:不大于40VA2.5测量范围:2.5.1介质损耗(tgδ):0～100％分辨率0.00012.5.2电容量(Cx): 最小分辨率0.01pF2.5.2.1内接方式试验电压试品电容量5kV 7.5kV 10kV 3pF～40000PF1.5kV2.25kV 3k 10pF～0.35μF0.5kV 0.75kV 1kV 30pF～1.5μF2.5.2.2 外接方式“外接升压器”方式最高试验电压10kV“外接Cn”方式（外接高压、外接标准电容器）最高试验电压由标准电容器和被试品决定(Umax=Imax/wC)标准回路最大电流50mA(In=U w Cn)被试回路最大电流2A(Ix=U w Cx)2.6 基本测量误差产品在环境温度20℃±5℃、相对湿度30%～85%的条件下，应符合表1之规定。

固体绝缘材料介电常数、介质损耗试验方法

1主题内容与适用范围本标准规定了固体绝缘材料在工频、音频、高频（包括米波长在内）下相对介电常数和介质损耗因数的试验方法。

本标准适用于 15 HZ～300 MHZ频率范围内测量固体绝缘材料的相对介电常数、介质损耗因数，并由此计算某些数值，如损耗指数。

测量所得的数值与一些物理条件，例如频率、温度、湿度有关，在特殊情况下也与场强有关。

2定义2.1相对介电常数绝缘材料的相对介电常数。

因此，用这种电极构型在空气中的电容C。

来代替C。

测量相对介电常数时，有足够的精确度。

在一个给定的测量系统中，绝缘材料的介电常数是该系统中绝缘材料的相对介电常数。

与真空介电常数的乘积。

2．3介质损耗因数tanδ绝缘材料的介质损耗因数是介质损耗角E的正切tanE。

2.4损耗指数E n绝缘材料的损耗指数E n，等于该材料的介质损耗因数不清tanE与相对介质常数e的乘积。

2.5相对复介电常数E绝缘材料的相对复介电常数是由相对介电常数和损耗指数结俣而得出的。
