很多人出错的数字万用表二极管挡使用方法

数字万用表使用方法

数字万用表使用方法2010-01-27 10:15简介：数字万用表相对来说，属于比较简单的测量仪器。

本篇，作者就教大家数字万用表的正确使用方法。

从数字万用表的电压、电阻、电流、二极管、三极管、MOS场效应管的测量等测量方法开始，让你更好的掌握万用表测量方法。

一、电压的测量1、直流电压的测量，如电池、随身听电源等。

首先将黑表笔插进“com”孔，红表笔插进“V Ω ”。

把旋钮选到比估计值大的量程（注意：表盘上的数值均为最大量程，“V－”表示直流电压档，“V～”表示交流电压档，“A”是电流档），接着把表笔接电源或电池两端；保持接触稳定。

数值可以直接从显示屏上读取，若显示为“1.”，则表明量程太小，那么就要加大量程后再测量工业电器。

如果在数值左边出现“-”，则表明表笔极性与实际电源极性相反，此时红表笔接的是负极。

2、交流电压的测量。

表笔插孔与直流电压的测量一样，不过应该将旋钮打到交流档“V～”处所需的量程即可。

交流电压无正负之分，测量方法跟前面相同。

无论测交流还是直流电压，都要注意人身安全，不要随便用手触摸表笔的金属部分。

二、电流的测量1、直流电流的测量。

先将黑表笔插入“COM”孔。

若测量大于200mA的电流，则要将红表笔插入“10A”插孔并将旋钮打到直流“10A”档；若测量小于200mA的电流，则将红表笔插入“200mA”插孔，将旋钮打到直流200mA以内的合适量程。

调整好后，就可以测量了。

将万用表串进电路中，保持稳定，即可读数。

若显示为“1.”，那么就要加大量程；如果在数值左边出现“-”，则表明电流从黑表笔流进万用表。

交流电流的测量。

测量方法与1相同，不过档位应该打到交流档位，电流测量完毕后应将红笔插回“VΩ”孔，若忘记这一步而直接测电压，哈哈！你的表或电源会在“一缕青烟中上云霄”－－报废！三、电阻的测量将表笔插进“COM”和“VΩ”孔中，把旋钮打旋到“Ω”中所需的量程，用表笔接在电阻两端金属部位，测量中可以用手接触电阻，但不要把手同时接触电阻两端，这样会影响测量精确度的－－人体是电阻很大但是有限大的导体。

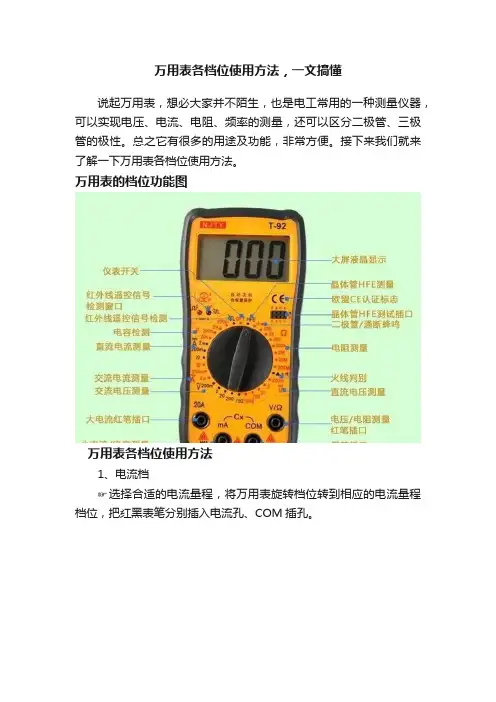

万用表各档位使用方法，一文搞懂

万用表各档位使用方法，一文搞懂说起万用表，想必大家并不陌生，也是电工常用的一种测量仪器，可以实现电压、电流、电阻、频率的测量，还可以区分二极管、三极管的极性。

总之它有很多的用途及功能，非常方便。

接下来我们就来了解一下万用表各档位使用方法。

万用表的档位功能图万用表各档位使用方法1、电流档☞选择合适的电流量程，将万用表旋转档位转到相应的电流量程档位，把红黑表笔分别插入电流孔、COM插孔。

☞如果是钳形表，选择好量程档位后，把被测线缆放入钳口中，则显示器上直接显示电流。

2、电压档在测量电压时，要更据实际需要，选择直流电压档位或交流电压档位，然后选择合适的量程。

把红表笔插入VΩ孔，黑表笔表笔插入COM孔，然后将探头连接到被测电源的两端。

3、电阻档位选择电阻档并选择合适的测量范围，把红表笔插入VΩ孔，黑表笔表笔插入COM孔，然后将探头连接到被测电阻的两端。

4、电容档位将选择开关转到“电容档位”，选择合适的量程范围，将放电后的电容引脚直接插入万用表的“C-X”插孔，读取数值即可。

5、二极管档位将选择开关转到“二极管档位”，把红表笔插入VΩ孔，黑表笔表笔插入COM孔，当红表笔接正极、，黑表笔接负极时，万用表读数一般在0.5~0.8左右；反接读数为0L，从而可以判断二极管的正负极。

如果测量二极管时发出滴滴的连续声音，则二极管被击穿。

万用表操作面板简介1、LCD 液晶显示器（显示仪表测量的数值）2.、POWER电源开关：开启及关闭电源.3.、B/L背光开关：开启背光灯，约10秒钟后自动关闭。

4.、HOLD保持开关：按下此功能键，仪表当前所测值保持在液晶显示器上并出现“HOLD”符号，再次按下“HOLD”符号消失，退出保持功能状态；5、火线识别指示灯。

6.、旋转开关：用于该表功能状态及量程；7.、小于2A电流测试插座；8.、公共地：测试附件正极插座；9.、20A电流测试插座；10.、电压、电阻及频率插座；总结:不知你学会了没有，如有不理解的欢迎留言讨论。

图解数字万用表使用

图解数字万用表使用摘要数字万用表可用来测量直流和交流电压、直流和交流电流、电阻、电容、频率、电池、二极管等等。

整机电路设计以大规模集成电路双积分A/D转换器为核心，并配以全过程过载保护电路，使之成为一台性能优越的工具仪表，是电工的必备工具之一。

目录一、操作前注意事项二、电压档的使用与注意事项三、电容档的使用与注意事项四、电流档的使用与注意事项五、二极管档的使用与注意事项六、电阻档的使用与注意事项七、hFE档的使用与注意事项一、操作前注意事项（1）将ON-OFF开关置于ON位置，检查9V电池，如果电池电压不足，或“BAT”将显示在显示器上，这时，则应更换电池;如果没有出现则按以下步骤进行；（2）测试前，功能开关应放置于所需量程上，同时要注意指针的位置，如下图所示；（3）同时要特别注意的是，测量过程中，若需要换挡或换插针位置时，必须将两支表笔从测量物体上移开，再进行换挡和换插针位置。

二、电压档的使用与注意事项测电压时，必须把黑表笔插于COM孔，红表笔插于V孔，如下图红色框所示；若测直流电压，则将指针打到如下图所示直流档位若测交流电压，则将指针打到如下图所示交流电压档位(1)如果不知道被测电压范围，将功能开关置于大量程并逐渐降低量程(不能在测量中改变量程)。

(2)如果显示“1”，表示过量程，功能开关应置于更高的量程。

(3) △!表示不要输入高于万用表要求的电压，显示更高的电压值是可能的，但有损坏内部线路的危险。

(4)当测高压时，应特别注意避免触电。

(5)数字表电压档的内阻很大，至少在兆欧级，对被测电路影响很小。

但极高的输出阻抗使其易受感应电压的影响，在一些电磁干扰比较强的场合测出的数据可能是虚的。

要注意到避免外界磁场对万用表的影响(比如有大功率用电器件在使用时)。

(6)在使用万用表过程中，不能用手去接触表笔的金属部分，这样一方面可以保证测量的准确，另一方面也可以保证人身安全。

三、电容档的测量与注意事项电容容量的测量方法如下图方框所示，将指针打到电容档（F档）在数字万用表的档位左下方有两个孔，上面写的是Cx，把需要测的电容原件插到里面就可以测了，要是有极性的电容要注意正负极电容（或电容量, Capacitance）指的是在给定电位差下的电荷储藏量；记为C，国际单位是法拉（F），表征电容器容纳电荷本领的物理量。

利用数字万用表测量二极管的过程及注意事项

利用数字万用表测量二极管的过程及注意事项一、概述二极管是一种控制电流流动方向的电子器件，它具有单向导电性。

在电子电路中，二极管的测量是十分常见的操作。

本文将结合数字万用表来介绍利用数字万用表测量二极管的过程及注意事项。

二、测量过程1. 准备工作在测量二极管前，首先要确保数字万用表处于正常状态，并且选择恰当的测量范围。

一般来说，选择二极管测试档位。

2. 测量方法将二极管的正负极分别连接至数字万用表的测试钳上，同时注意连接的极性应正确。

正常测试情况下，数字万用表应显示正常的二极管压降值。

3. 测量结果将数字万用表显示的数值记录下来，这就是二极管的压降值。

利用这个数值可以判断二极管是否处于正常工作状态。

三、注意事项1. 测量范围在选择数字万用表的测量范围时，应根据具体二极管的特性来进行选择。

如果选择的范围过小，可能无法显示正确的数值；如果选择的范围过大，可能会对数字万用表产生不必要的负荷。

2. 连接极性在连接二极管时，应注意其正负极性，确保连接方式正确，避免因连接错误导致测量值不准确。

3. 测量环境在测量二极管时，应选择一个安静、干净的环境，避免外部干扰对测量结果产生影响。

4. 保护仪器在测量过程中，要注意保护好使用的数字万用表，避免发生短路或其他损坏仪器的意外情况。

四、结论利用数字万用表测量二极管是一项常见的操作，在测量过程中需要注意一些细节和注意事项。

正确认识测量原理，正确选择测量范围，正确连接二极管并保护好仪器，这样才能够准确测量二极管的压降值，并判断其工作状态。

希望本文能为广大电子爱好者和从业人员提供一些帮助。

五、测量实例为了更好地理解利用数字万用表测量二极管的过程及注意事项，我们可以通过一个实际测量实例来加深对该过程的理解。

以常用的硅二极管为例，接下来将演示利用数字万用表测量硅二极管的具体步骤和注意事项。

1. 准备工作需要准备一支硅二极管、一台数字万用表和准备好的测试线。

确保数字万用表处于正常状态，并选择二极管测试档位。

用万用表测量二极管

怎么用万用表测二极管、发光二极管和三极管的好坏普通二极管的检测（包括检波二极管、整流二极管、阻尼二极管、开关二极管、续流二极管）是由一个PN结构成的半导体器件，具有单向导电特性。

通过用万用表检测其正、反向电阻值，可以判别出二极管的电极，还可估测出二极管是否损坏。

1．极性的判别将万用表置于R×100档或R×1k档，两表笔分别接二极管的两个电极，测出一个结果后，对调两表笔，再测出一个结果。

两次测量的结果中，有一次测量出的阻值较大（为反向电阻），一次测量出的阻值较小（为正向电阻）。

在阻值较小的一次测量中，黑表笔接的是二极管的正极，红表笔接的是二极管的负极。

2．单负导电性能的检测及好坏的判断通常，锗材料二极管的正向电阻值为1kΩ左右，反向电阻值为300左右。

硅材料二极管的电阻值为5 kΩ左右，反向电阻值为∞（无穷大）。

正向电阻越小越好，反向电阻越大越好。

正、反向电阻值相差越悬殊，说明二极管的单向导电特性越好。

若测得二极管的正、反向电阻值均接近0或阻值较小，则说明该二极管内部已击穿短路或漏电损坏。

若测得二极管的正、反向电阻值均为无穷大，则说明该二极管已开路损坏。

3．反向击穿电压的检测二极管反向击穿电压（耐压值）可以用晶体管直流参数测试表测量。

其方法是：测量二极管时，应将测试表的“NPN/PNP”选择键设置为NPN状态，再将被测二极管的正极接测试表的“C”插孔内，负极插入测试表的“e”插孔，然后按下“V”键，测试表即可指示出二极管的反向击穿电压值。

也可用兆欧表和万用表来测量二极管的反向击穿电压、测量时被测二极管的负极与兆欧表的正极相接，将二极管的正极与兆欧表的负极相连，同时用万用表（置于合适的直流电压档）监测二极管两端的电压。

如图4-71所示，摇动兆欧表手柄（应由慢逐渐加快），待二极管两端电压稳定而不再上升时，此电压值即是二极管的反向击穿电压。

1 中、小功率三极管的检测A 已知型号和管脚排列的三极管，可按下述方法来判断其性能好坏(a) 测量极间电阻。

万用表检测二极管的方法

万用表检测二极管的方法嘿，你问万用表检测二极管的方法啊？这咱可得好好说说。

先得准备好万用表哇。

看看万用表是不是好的，别是那种坏了的或者不准的。

要是万用表有问题，那可检测不出来啥准确结果。

就像你要做饭得先有个好锅一样。

然后把二极管拿出来。

检查一下二极管有没有破损啥的。

要是有问题可不能用哦，不然检测也白搭。

就像你穿衣服得先看看有没有破洞一样。

接着就可以开始检测啦。

把万用表调到合适的档位。

一般来说，用二极管档或者电阻档都可以。

如果用二极管档，万用表会显示二极管的正向压降；如果用电阻档，可以检测二极管的正反向电阻。

把万用表的表笔分别接在二极管的两端。

这时候要注意极性哦。

二极管有正负极之分，不能接反了。

要是接反了，万用表显示的结果就不一样了。

就像你插插头得插对方向一样。

如果是正向连接，万用表会显示一个比较小的电阻值或者一个特定的正向压降。

如果是反向连接，万用表会显示一个很大的电阻值或者无穷大。

这就说明二极管是好的。

如果正反向电阻都很小或者都很大，那二极管可能就坏了。

在检测的过程中，要注意观察万用表的显示。

看看数值是不是稳定，有没有跳动啥的。

要是有跳动，可能是接触不好或者二极管有问题。

就像你看钟表得看指针是不是稳定一样。

我记得有一次我修一个电器，怀疑里面的二极管坏了。

我就用万用表检测了一下。

我先准备好万用表，然后把二极管拿出来检查了一下。

接着我把万用表调到二极管档，把表笔分别接在二极管的两端。

一开始我还不太确定怎么看结果，后来我查了一下说明书，才明白正反向电阻的区别。

最后我确定了那个二极管是坏的，换了一个新的，电器就修好了。

总之啊，用万用表检测二极管不难，只要你有耐心，仔细点，就能检测出二极管的好坏。

赶紧试试吧。

数字万用表检测二极管的方法

数字万用表检测二极管的方法
一、准备工作。

1.1 咱们得有一块数字万用表，这可是检测二极管的好帮手。

1.2 然后，找几个要检测的二极管，注意别拿坏得没法看的那种，不然检测也没意义。

二、检测步骤。

2.1 把数字万用表的旋钮转到二极管检测的挡位，一般都有专门的标识，可别转错了，不然啥也测不出来。

2.3 反过来，红表笔接负极，黑表笔接正极，这时候万用表应该显示“1”或者数值特别大，这表示二极管反向截止，也是好的表现。

要是这时候还有数值，而且数值不大，那这二极管多半是坏了，漏电流太大啦。

三、注意事项。

3.1 检测的时候，手别碰到表笔的金属部分，不然会影响检测结果，这叫“手别捣乱”。

3.2 对于一些表面看不出来正负极的二极管，得查查资料或者看看标识，可别瞎猜，不然容易出错。

用数字万用表检测二极管不是啥难事，只要咱们按照步骤来，仔细点，多测几次，就能把二极管的好坏搞得清清楚楚，明明白白。

这样在电路维修或者制作的时候，就不会因为二极管的问题而抓耳挠腮，焦头烂额啦！。

完整版数字万用表使用方法

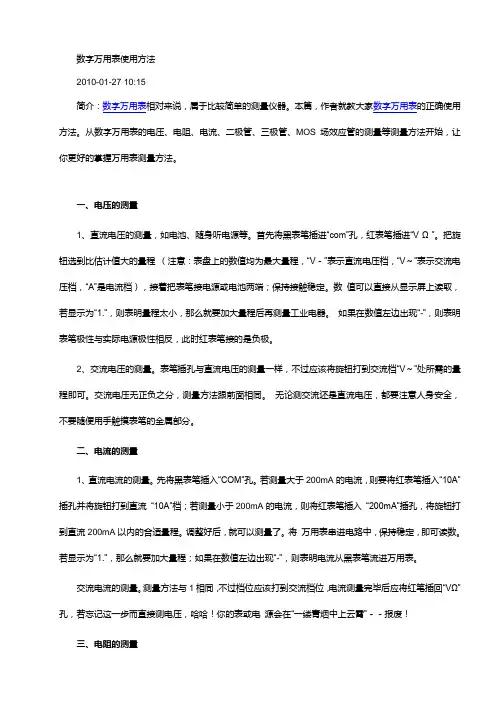

2010-01-27 10:15数字万用表使用方法简介：数字万用表相对来说，属于比较简单的测量仪器。

本篇，作者就教大家数字万用表的正确使用方法。

从数字万用表的电压、电阻、电流、二极管、三极管、MOS场效应管的测量等测量方法开始，让你更好的掌握万用表测量方法。

一、电压的测量1、直流电压的测量，如电池、随身听电源等。

首先将黑表笔插进“com”孔，红表笔插进“V Ω”。

把旋钮选到比估计值大的量程（注意：表盘上的数值均为最大量程，“V－”表示直流电压档，“V～”表示交流电压档，“A”是电流档），接着把表笔接电源或电池两端；保持接触稳定。

数值可以直接从显示屏上读取，若显示为“1.”，则表明量程太小，那么就要加大量程后再测量工业电器。

如果在数值左边出现“-”，则表明表笔极性与实际电源极性相反，此时红表笔接的是负极。

2、交流电压的测量。

表笔插孔与直流电压的测量一样，不过应该将旋钮打到交流档“V～”处所需的量程即可。

交流电压无正负之分，测量方法跟前面相同。

无论测交流还是直流电压，都要注意人身安全，不要随便用手触摸表笔的金属部分。

二、电流的测量1、直流电流的测量。

先将黑表笔插入“COM”孔。

若测量大于200mA 的电流，则要将红表笔插入“10A”插孔并将旋钮打到直流“10A”档；若测量小于200mA的电流，则将红表笔插入“200mA”插孔，将旋钮打到直流200mA以内的合适量程。

调整好后，就可以测量了。

将万用表串进电路中，保持稳定，即可读数。

若显示为“1.”，那么就要加大量程；如果在数值左边出现“-”，则表明电流从黑表笔流进万用表。

交流电流的测量。

测量方法与1相同，不过档位应该打到交流档位，电流测量完毕后应将红笔插回“VΩ”孔，若忘记这一步而直接测电压，哈哈！你的表或电源会在“一缕青烟中上云霄”－－报废！三、电阻的测量将表笔插进“COM”和“VΩ”孔中，把旋钮打旋到“Ω”中所需的量程，用表笔接在电阻两端金属部位，测量中可以用手接触电阻，但不要把手同时接触电阻两端，这样会影响测量精确度的－－人体是电阻很大但是有限大的导体。

万用表测试二极管方法

万用表测试二极管方法二极管测试是电子维修工程师们的一项基本技能，可以帮助他们确定电子零件是否能正确运行。

在电路维修的过程中，二极管的性能是相当重要的。

它可以用来预测未来的问题并进行维修，可以预防未来问题的发生，同时也可以帮助电子维修工程师迅速诊断电路中存在的故障点。

因此，了解二极管性能的正确测试方法对电子维修工程师来说就非常重要。

万用表，也称多功能测试仪，是现代电子维修工程师检测电子元器件的最佳工具。

它使用专业的测试技术，具备电参数测量、故障诊断、信号检测等多种功能，广泛用于家用电器、工控设备、发动机电控系统以及其他电子设备的检测诊断。

万用表是电子维修工程师测试二极管的工具，它可以实现快速、准确的电子元器件测试。

万用表测试二极管的步骤可以分为以下几步：首先，将万用表的探针连接到二极管的两个引脚上，然后调节万用表上的电流调节开关，把电流调节到所需的大小，然后读取万用表上的显示数字，得到二极管的额定电流值。

其次，调节万用表上的电压选择开关，把电压调节到所需的大小，然后读取万用表上的显示数字，得到二极管的额定电压值。

最后，根据测试得到的电流和电压值，检查二极管是否能够正常工作，如果能正常工作，就说明二极管是正常的，如果不能正常工作，就说明二极管有故障，应该立即更换。

使用万用表测试二极管的优点很多，首先，它可以在较短的时间内，快速精确地测试出二极管的电参数，这可以大大提高维修效率，进一步提高服务质量；其次，使用万用表测试二极管的过程很安全，可以有效避免操作中的电击危险；最后，万用表的测试过程简单易行，只需要简单的操作便可以掌握正确的测试方法，不需要具备专业的技术背景。

可以看出，使用万用表测试二极管是一种简便准确的方法，可以有效地帮助电子维修工程师准确识别故障点，从而快速精确地进行维修。

但同时，电子维修工程师还需要注意，使用万用表测试二极管时，要确保电流和电压的调节选项设置正确，以免引起隐藏的故障。

了解正确的测试方法可以帮助电子维修工程师更加快速准确地解决电路中的问题，进而提高电子维修工作的效率。

详解数字万用表测量二极管、三极管

详解数字万用表测量二极管、三极管01测量二极管数字万用表在电阻测量档内，设置了“二极管、蜂鸣器”挡位。

该档具有两个功能，第一个功能是测量二极管的极性正向压降。

方法是将红、黑表笔分别接二极管的两个引脚，若出现溢出，说明测的是反向特性。

交换表笔后再测时，则应出现一个三位数字，此数字是以小数表示的二极管正向压降，由此可判断二极管的极性和好坏。

显示正向压降时红表笔所接引脚为二极管的正极，并可根据正向压降的大小进一步区分是硅材料还是锗材料。

第二个功能是检查电路/导线的通断，在确信电路不带电的情况下，用红、黑两个表笔分别接待测两点，蜂鸣器有声响时表明电路是通的，无声响时则表示电路不通。

02测量三极管首先将万用表打到测试二极管端（蜂鸣端），用万用表的红表笔接触三极管的其中一个管脚，用万用表的黑表笔去测试其余两个管脚，直到测试出如下结果：1、如果三极管的黑表笔接其中一个管脚，而用红表笔测其它两个管脚都导通有电压显示，那么此三极管为PNP三极管，且黑表笔所接的脚为三极管的基极B，用上述方法测试时其中万用表的红表笔接其中一个脚的电压稍高，那么此脚为三极管的发射极E，剩下的电压偏低的那个管脚为集电极C。

2、如果三极管的红表笔接其中一个管脚，而用黑表笔测其它两个管脚都导通有电压显示，那么此三极管为NPN三极管，且红表笔所接的脚为三极管的基极B，用上述方法测试时其中万用表的黑表笔接其中一个脚的电压稍高，那么此脚为三极管的发射极E，剩下的电压偏低的那个管脚为集电极C。

问：为什么两个读数一个大一个小？答：因为所有的三极管发射结掺杂浓度要比集电结高，所以发射结的压降要大一些！3、确认基极和管子类型后，也可以利用数字表的三极管hFE档（hFE用来测量三极管直流放大倍数）去判断发射极和集电极（也可以省去上面的步骤直接用hFE去测出三极管的管脚极性）。

4、把万用表打到hFE档上，三极管插入hFE档的小孔上（注意B 极对上面的B字母），读数；再把它的另二脚反转，再读数。

数字万用表使用方法及测试电流、电容、二极管的方法解析

数字万用表对于电子行业工程师非常重要，操作简单，数据精准，能迅速判断电流、电容、二极管等真实参数，而数字万用表使用的方法众多都有不正确操作，本篇，作者就教大家数字万用表的正确使用方法。

从数字万用表的电压、电阻、电流、二极管等常用旗舰测量的方法开始，让你更好的掌握数字万用表测量方法。

数字万用表使用方法及测试电流、电容、二极管的方法解析首先，先来说说数字万用表操作规程及注意事项。

数字万用表使用方法及测试电流、电容、二极管的方法解析----操作规程1、使用前应熟悉数字万用表各项功能，根据被测量的对象，正确选用档位、量程及表笔插孔。

2、在对被测数据大小不明时，应先将量程开关，置于最大值，而后由大量程往小量程档处切换，使仪表指针指示在满刻度的1/2以上处即可。

3、测量电阻时，在选择了适当倍率档后，将两表笔相碰使指针指在零位，如指针偏离零位，应调节“调零”旋钮，使指针归零，以保证测量结果准确。

如不能调零或数显表发出低电压报警，应及时检查。

4、在测量某电路电阻时，必须切断被测电路的电源，不得带电测量。

5、使用数字万用表进行测量时，要注意人身和仪表设备的安全，测试中不得用手触摸表笔的金属部份，不允许带电切换档位开关，以确保测量准确，避免发生触电和烧毁仪表等事故。

数字万用表使用方法及测试电流、电容、二极管的方法解析----数字万用表的使用的注意事项（1）在使用数字万用表之前，应先进行“机械调零”，即在没有被测电量时，使数字万用表指针指在零电压或零电流的位置上。

（2）在使用数字万用表过程中，不能用手去接触表笔的金属部分，这样一方面可以保证测量的准确，另一方面也可以保证人身安全。

（3）在测量某一电量时，不能在测量的同时换档，尤其是在测量高电压或大电流时，更应注意。

否则，会使数字万用表毁坏。

如需换挡，应先断开表笔，换挡后再去测量。

（4）数字万用表在使用时，必须水平放置，以免造成误差。

同时，还要注意到避免外界磁场对数字万用表的影响。

万用表二极管档怎么用-万用表二极管档原理

万用表二极管档怎么用-万用表二极管档原理作者:日期:万用表二极管档怎么用？万用表二极管档原理数字万用表的二极管档位原理如下:该档位电路如图1所示，它是在200MV 基本表基础上扩展而成的, +2.8V 的集成电路内部基准电压由由“ V+”端（IC1脚）引出，经过电阻R17, R16和Rt ，向被测二极管VDx 提供测试电流，在被测二极管未接入之前，分压电路 A, B 两点的电压分别为VA= ((RI4+R15)/(R17+RI6+Rt+RI4+R15))V+二 ((274+30.1) /(1+0.47+0.5+274+30.1)) X 2.8= 2.782 VV. SZvtX ■ 序—COM03 WI3Ik卫TOA16--- 17741 I4L!R 13 cmM 1 k0.-032R>1 Erv+Vi*.2丽1r-R29(C 7iafr—a|_ C B1二 0.022' rIN[1 r RW 丄严视 ) COM14 1 ——1 r.11RP3inOni-VB= (R15 / (R17+R16+Rt+R14+R15)) V+=[30.1 / (1+0.47+0 .5+274+30.1)] X 2.8= 0.275V 集成电路7106当前的输八电压为 V IN=VB=0.275V=275m V 。

由于该值超出了基本表电压量程200mV ，所以显示屏读数应为溢出状态（显示1”）。

当被测二极曾VDx 接入电路之后，A 点电压由2.782V 被箝位到二极管的正向压降 VF （硅管为 0 .7V 左右,错管为0.3V 左右），而此时集成电路7106的输入电压变VIN= (R15/(R14+R15)) VF= [30.1 /(274+ 30 . 1)]VF 〜0.1 VF8-0.7)/(1+0.47+0.5)=1.066mA (V+-VF)/(R17+R16+Rt)=(2.8-0.3)/(1+0.47+0.5)=1.296mA 。

很多人不知道万用表这个档位功能很强大

很多人不知道万用表这个档位功能很强大
数字万用表二极管档位，在使用中，可以说这个档位是用的最多。

功能也是最实用的。

线路板电路的通断，二极管和三极管的好坏，都可以用这个档位进行测量。

除了以上这些功能，还有一个功能很强大，相信很多人都不知道。

装有高压大电容的电路板，需要拆卸或者维修的时候，都要对电容进行放电，防止大电容残存的电压伤害人体和损坏电路板上的配件。

很多人都是拿灯泡或者其它设备进行放电，其实用数字万用表这个档位进行放电就可以了，红黑表笔接大电容的正负极，不断互换红黑表笔，几秒钟听到蜂鸣声，就可以放完电了。

数字式万用表检测二极管

、二极管外观极性判断
图形符号印在外壳上
车用二极管的检测
用色环来标志电极
有色标的一端为二极管的负极
车用二极管的检测
发光二极管
管脚短的为负极金属片大的一端为负极
车用二极管的检测
二指针式万用表检测
1 二极管极性检测
l 将万用表置于“R×1K”挡，两表笔分别接到二极管的两端，
l 测得的电阻值较小，则为二极管的正向电阻，这时与黑表笔（即表内电池正极）接的是二极管的正极，与红表笔（即表内电池负极）接的是二极管的负极。 l 如调换表棒，正常的二极管其反向电阻接近于无穷大。
12
学习评价
一、判断题
1、汽车常见二极管的主要功能是限压和限流。（） 2、汽车常见二极管检测时应注意选择电阻单位。（）
3、可以用万用表的二极管档位检测二极管的好坏。（
）
13
参考答案
一、判断题 1、T
2
T
3、T
14
车用二极管的检测
2二极管好坏判断
将万用表拨到“二极管测试”挡，将两表笔分别正接或反接在二极管两端，即可测得两个数值
1.
2. 3.
如果测得小的值为0、3或0、5左右，大的测量值为
无穷大，说明二极管良好如果两次测量值均为无穷大，说明二极管已断路如果两次测量值很小或为零，说明二极管已短路
车用二极管的检测
数字式万用表检测二极管
任务实施
本次学习任务主要内容小结：
1. 汽车常见二极管的功能：整流、开关、限流 2、汽车常见二极管的特性二极管有导通和截止两种工作状态。而且导通和截止有一定的工作条件。如果给二极管的正极加上高于负极的电压，称为二极管的正向偏置电压，当该电压达到一定数值时二极管导通，导通后二极管相当于一个导体，电阻很小，相当于接通 3、二极管的检测方法

很多人出错的数字万用表二极管挡使用方法

数字万用表的使用已很普及了，但在常见的电工技术方面的书中，半导体的测量办法多是使用指针万用表，很少介绍使用数字万用表的。

数字万用表和指针万用表测量半导体的办法是不同的。

一、二极管数字万用表二极管档开路电压约为2.8V，红表笔接正，黑表笔接负，测量时提供电流约为1mA，显示值为二极管正向压降近似值，单位是mV或V。

硅二极管正向导通压降约为0.3~0.8V。

锗二极管锗正向导通压降约为0.1~0.3V。

并且功率大一些的二极管正向压降要小一些。

如果测量值小于0.1V，说明二极管击穿，此时正反向都导通。

如果正反向均开路说明二极管PN节开路。

对于发光二极管，正向测量时二极管发光，管压降约1.7V左右。

二、三极管三极管有两个PN节，发射节（be）和集电节（bc），按测量二极管的办法测量即可。

在实际测量时，每两个管脚间都要测正反向压降，共要测6次，其中有4次显示开路，只有两次显示压降值，否则三极管是坏的或是特殊三极管（如带阻三极管、达林顿三极管等，可通过型号与普通三极管区分开来）。

在两次有数值的测量中，如果黑表笔或红表笔接同一极，则该极是基极，测量值较小的是集电节，较大的是发射节，因为已判定出基极，对应可以判定出集电极和发射极。

同时可以判定：如果黑表笔接同一极，则三极管是PNP型，如果红表笔接同一极，则三极管是NPN型；压降为0.6V左右的是硅管，压降为0.2V左右的是锗管。

三、可控硅：可控硅阳极与阴极及控制极是开路的，据此可以确定阳极管脚和判定可控硅是否击穿。

可控硅控制极和阴极间也是PN节，但是大功率可控硅控制极和阴极间有一个保护电阻，测量时显示值为电阻上的压降。

潮人电器论坛: W0 c! x; h% C四、光耦光耦的一侧是发光二极管，测量时压降约1V左右，另外一侧是三极管，有的只引出c、e，测量正反向均截止，如果三个脚都引出，测量特性同上面三极管（多为NPN管）。

当用一个万用表使二极管正向导通，此时用另外一块万用表测三极管c对e导通压降约为0.15V；断开接二极管的万用表，三极管c对e截止，说明该光耦是好的。

两种万用表测量二极管的方法

两种万用表测量二极管的方法万用表是电工和电子爱好者必不可少的工具，用于测量电压、电流、电阻等电学量。

而在电子元件测量中，二极管也是常见的元件之一，下面将介绍两种万用表测量二极管的方法。

前置知识在介绍测量方法前，我们需要了解一些与二极管相关的基础知识。

二极管二极管是电子元器件的一种，它由一个PN 结组成，在正bias（正偏）条件下，电子从 n区流向 p区，空穴从 p区流向 n区，这时二极管处于导通状态；在反bias（反偏）条件下，电子和空穴都被阻挡，这时二极管处于截止状态。

PN 结PN 结是二极管的重要组成部分，由 P 型半导体和 N 型半导体组成。

在PN结的界面附近，存在一定的电位差，被称为 PN 结势垒，其大小取决于材料的种类和掺杂浓度。

正bias和反bias正bias和反bias分别是指PN 结两侧所施加的电位之间的差异。

当N 区接地，P 区接高电位时，二极管处于正bias状态；当 P 区接地，N 区接高电位时，二极管处于反bias状态。

方法一：测量正向电压测量二极管正向电压是判断二极管是否正常工作的重要方法之一。

步骤1.把万用表调到电压测量档位，并选择直流电压测量。

2.把红表笔连接到万用表的正极，黑表笔连接到负极。

3.将二极管的阳极连接到万用表的正极，阴极连接到负极。

4.读取万用表上显示的电压值，这个值即为二极管正向电压。

注意1.测量时要注意极性，红表笔连接二极管的阳极，黑表笔连接二极管的阴极。

2.测量二极管正向电压时，必须将二极管正向极性连接到万用表上。

3.在选择万用表测量电压时，应选择与二极管正向电压相近的档位。

如果选择较低档位，将会导致万用表指针振幅较小或者不动。

方法二：测量正向电流测量二极管正向电流是判断二极管是否正常工作的另一种方法。

正向电流是指在二极管正向偏置下，流经二极管的电流。

步骤1.把万用表调到电流测量档位，并选择直流电流测量。

2.把红表笔连接到万用表的正极，黑表笔连接到负极。
