初三物理简单电路试题及参考答案
完整版)九年级物理电路分析经典题型(含答案)
完整版)九年级物理电路分析经典题型(含答案)九年级物理电路分析经典题型一．选择题（共10小题）1.如图所示电路，下列分析正确的是（）A．断开S1，闭合S2、S3，电路总电阻最大。
B．断开S3，闭合S1、S2，电路总电阻最小。
C．闭合S3，断开S1、S2，L1、L2并联。
D．闭合S1，断开S2、S3，L1、L2串联。
2.如图所示，对如图电路分析正确的是（）A．要使L1、L2、L3串联，应断开S1、S2，闭合S3.B．如果S1、S2、S3都闭合，则L1、L2、L3是并联。
C．如果只需L1发光，则应闭合开关S2，断开开关S1，闭合开关S3.D．如只需L3发光，则应闭合开关S1，断开开关S2，闭合开关S3.3.（2012•眉山）对如图所示电路的分析，错误的是（）A．当断开S1、S2，闭合S3时，R1与R2为串联。
B．当断开S3，闭合S1、S2时，R1与R2为并联。
C．当断开S1，闭合S2、S3时，R1与R2为串联。
D．只要同时闭合S1、S3，就会出现短路现象。
4.如图所示电路，下列分析正确的是（）A．闭合S1、S2、S3时三盏灯并联。
B．闭合S1、S2时三盏灯串联。
C．闭合S1、S3时L3短路。
D．L1无法单独工作。
5.（2008•杭州）分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行理想化处理，正确的处理方式是（）A．把电流表看成是一个大电阻。
B．把电压表看成是一根导线。
C．把电流表看成是断开的。
D．把电压表看成是断开的。
6.下列是对如图所示电路的一些分析，其中正确的是（）A．灯L1、L2串联，电压表V测L2两端的电压。
B．灯L1、L2并联，电流表A1测干路的电流。
C．灯L1、L2并联，电压表V测电源电压。
D．灯L1、L2串联，电压表V测L1两端的电压。
7.如图所示的电路中，闭合开关后，电压表有示数、电流表指针几乎不动；关于电路故障分析正确的是（）A．电灯L1短路。
B．电灯L1断路。
初三物理电路试题及答案
初三物理电路试题及答案一、选择题(每题3分，共30分)1、如下图，电路中能正确测出通过灯L2的电流的是：( )A B C D 图22 、如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串，IABUBC，IAB=IBC???? =UBC，IAB4、在图中，，三个物体在同样大的力 F 作用下，都沿着力 F 的方向移动了S ，比拟力 F 对三个物体所做的功，结论是( ) A. 一样多B. 对 a 做的功多 C. 对 b 做的功多 D. 对 c 做的功图3 图55、如图4所示， S 闭合后，两个灯泡均不发光，电流表的指针几乎不动，但电压表的指针有明显的偏转，该电路的故障可能是( )A. 电流表坏了或未接好B. L2 的灯丝烧断或灯座与灯泡没接触C. L1 和 L2 的灯丝都被烧断D. L1 的灯丝被烧断或没接好6、如图5所示，灯 L1 和 L2 的灯丝电阻之比是1：2，那么A1表和A2表的示数之比是： ( )A .2：3B .3：1C .1：2D .2：17、如图6所示，电源两极间电压不变，当滑动变阻器的滑片向右移动时，电流表和电压表的示数变化情况是A.电压表的示数增大，电流表的示数减小B.电压表的示数减小，电流表的示数增大C.电压表的示数增大，电流表的示数增大D.电压表的示数减小，电流表的示数减小8. 在下面的四幅图中，属于利用热传递改变物体内能的是( )图69.关于内能、热量等热学知识，以下说法中不正确是( )A.一个物体的温度升高，它的内能增加B.摩擦生热，是靠做功的方法改变物体内能的C.春天里的百花香，是扩散现象。
D.温度越高的物体，含有的热量越多10.某同学从一楼跑上三楼，大约用了10秒钟，他克服自身重力做功的功率大约是 ( )二、填空题(每空1分，共25分)11.一节干电池的电压是，照明电路的电压是。
家中电视机、电冰箱、电灯等用电器之间的连接方式是______(选填串或并)联。

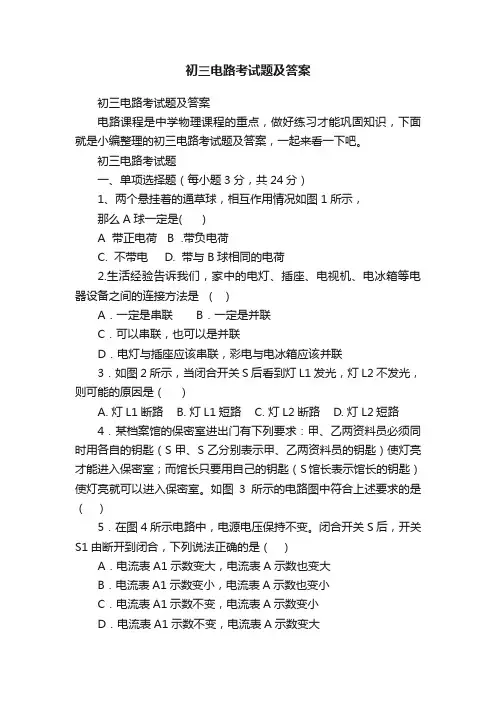

初三电路考试题及答案
初三电路考试题及答案初三电路考试题及答案电路课程是中学物理课程的重点，做好练习才能巩固知识，下面就是小编整理的初三电路考试题及答案，一起来看一下吧。
初三电路考试题一、单项选择题（每小题3分，共24分）1、两个悬挂着的通草球，相互作用情况如图1所示，那么A球一定是( )A 带正电荷B .带负电荷C. 不带电D. 带与B球相同的电荷2.生活经验告诉我们，家中的电灯、插座、电视机、电冰箱等电器设备之间的连接方法是 ( )A．一定是串联 B．一定是并联C．可以串联，也可以是并联D．电灯与插座应该串联，彩电与电冰箱应该并联3．如图2所示，当闭合开关S后看到灯L1发光，灯L2不发光，则可能的原因是（）A. 灯L1断路B. 灯L1短路C. 灯L2断路D. 灯L2短路4．某档案馆的保密室进出门有下列要求：甲、乙两资料员必须同时用各自的钥匙（S甲、S乙分别表示甲、乙两资料员的钥匙）使灯亮才能进入保密室；而馆长只要用自己的钥匙（S馆长表示馆长的钥匙）使灯亮就可以进入保密室。
如图3所示的电路图中符合上述要求的是（）5．在图4所示电路中，电源电压保持不变。
闭合开关S后，开关S1由断开到闭合，下列说法正确的是（）A．电流表A1示数变大，电流表A示数也变大B．电流表A1示数变小，电流表A示数也变小C．电流表A1示数不变，电流表A示数变小D．电流表A1示数不变，电流表A示数变大6．加油站规定：“严禁用塑料桶装汽油”，这样规定的理由是( )A．塑料和汽油会起化学变化，使汽油变质；B．汽油会腐蚀塑料，造成漏油。
C．汽油与塑料桶壁不断摩擦，使塑料桶带电产生火花放电，引燃汽油造成火灾；D．汽油与塑料桶壁不断摩擦，使塑料桶带电，人触桶外壳会造成触电伤害。
7．如图5所示电路中，各元件均能正常工作。
下列描述正确的是（）A．闭合S1、S2，灯亮铃不响B．闭合S1、S2，灯灭铃不响C．闭合S1、S2，铃响灯不亮D．闭合S1、S2，灯亮铃也响8．如图6所示电路中，当开关S1、S2均闭合后，则（）A．L1、L2都能发光B．L1、L2都不能发光C．Ll能发光，L2不能发光D．Ll不能发光，L2能发光二、填空题（每空2分，共36分）9、完成下列单位换算7.5A= mA 20000 μA= mA10．实验室常用来检验物体是否带电的仪器叫，它是利用同种电荷相互的原理制成的。
初三物理简单电路试题及答案
1L 2L vs九年级物理探究简单电路的单元测试一、选择题1、下列电路图与实物图一致的是（ ）2、在如图所示的电路中，为使灯L 1与L 2并联，应( ） A ．闭合开关S 1、S 2,断开S 3 B ．闭合开关S 1、S 3,断开S 2 C ．闭合开关S 2、S 3，断开S 1 D ．同时闭合开关S 1、S 2、S 33、如图所示,在探究并联电路中的电流关系时,小明同学用电流表测出A 、B 、C 三处的电流分别为I A =0。
4A 、I B =0。
26A ，则I C 的大小为 （ ）A ．0。
4AB ．0.26AC ．0.2AD ．0。
14A4、在用电压表测某电阻两端的电压时,若选用0～3V 的量程,测得的电压值为2。
2V ；若使用0～15V 量程,测得的电压值为2.0V ，那么该电阻两端电压的大小应是 （ ) A ．2.2V B ．2。
0V C ．2。
1V D ．无法确定5、如图所示，开关S 闭合后，两个灯泡都不亮，电流表指针几乎不动，而电压表指针有明显偏转，则电路故障可能是 （ ） A ．电流表坏了或未接好 B ．L 1的灯丝烧断或灯座未接通 C ．L 2的灯丝烧断或灯座未接通 D ．电流表和L 1、L 2都坏了7、如图所示电路中，电流表、电压表均有一定示数，当把开关S 闭合时,两表示数的变化情况是（ ）A ．电流表示数变大，电压表示数变小B ．电流表示数变大,电压表示数变大C ．电流表示数变小，电压表示数变小D ．电流表示数变小，电压表示数变大 8、如图所示，电源电压是5V 并保持不变，开关S 闭合后电压表的示数为3V ，则 A ．L 1两端的电压为3V B ．L 2两端的电压为3V C ．L 2两端的电压为2V D ．L 1两端的电压为5V9、如图所示的电路中,开关S 闭合后和闭合前的电压表的示数（ ） A 、不变 B 、增大 C 、减小 D 、无法确定10、如图所示电路，电源电压为6V ，电键K 闭合时,电压表示数为6V ，出现此现象的原因可能是（ ）A ．L 1短路或L 2断路B ．L 1断路或L 2短路C ．L 1和L 2都断路D ．L 1和L 2都短路 11、如图所示的四个电路中，属于并联电路的是（ ）第5题图第2题图第3题图AB C12、某同学采用如图所示电路做电学实验时,出现一处电路故障,以下分析正确的是（ ） A ．若电流表无示数,电压表有示数,则R 1短路 B ．若电流表无示数，电压表无示数，则R 2断路 C ．若电流表有示数，电压表有示数,则R 1断路 D ．若电流表有示数，电压表无示数，则R 2短路 13、关于电路的说法错误的是( )A ．电源是提供电能的装置B ．只有电路闭合时，电路中才有电流C ．电流沿着“正极→用电器→负极”的方向流动D ．用电器是将其他形式的能转化为电能的装置 14、如图所示的各电路图中,能反映出L l 、L 2并联，开关S 断开后L 1仍能发光的是( ）15、如图所示,当开关S 闭合后，两只灯泡均发光,两表均有示数。
(完整版)九年级物理电路分析经典题型(含答案)
九年级物理电路分析经典题型一．选择题（共10小题）1．如图所示电路，下列分析正确的是（）第1题第2题第3题第4题A．S l断开，S2、S3闭合，电路总电阻最大B．S3断开，S1、S2闭合，电路总电阻最小C．S3闭合，S1、S2断开，L l、L2并联D．S1闭合，S2、S3断开，L1、L2串联2．如图所示，对如图电路分析正确的是（）A．要使L1，L2，L3串联，应使S1，S2断开，S3闭合B．如果S1，S2，S3都闭合，则L1，L2，L3是并联C．如果只需L1发光，则应闭合开关S2，断开开关S1，闭合开关S3，D．如只需L3发光，则应闭合开关S1，断开开关S2，闭合开关S3，3．（2012•眉山）对如图所示电路的分析，错误的是（）A．当断开S l、S2，闭合S3时，R1与R2为串联B．当断开S3，闭合S1、S2时，R1与R2为并联C．当断开S1，闭合S2、S3时，R1与R2为串联D．只要同时闭合S l、S3，就会出现短路现象4．如图所示电路，下列分析正确的是（）A．闭合S1、S2时三盏灯串联B．闭合S1、S2、S3时三盏灯并联C．闭合S1、S3时L3短路D．L1无法单独工作5．（2008•杭州）分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行理想化处理，正确的处理方式是（）A．把电流表看成是一个大电阻B．把电压表看成是一根导线C．把电流表看成是断开的D．把电压表看成是断开的6．下列是对如图所示电路的一些分析，其中正确的是（）第6题第7题第8题第9题A．灯L1、L2串联，电压表V测L2两端的电压B．灯L1、L2并联，电流表A1测干路的电流C．灯L1、L2并联，电压表V测电源电压D．灯L1、L2串联，电压表V测L1两端的电压7．如图所示的电路中，闭合开关后，电压表有示数、电流表指针几乎不动；关于电路故障分析正确的是（）A．电灯L1短路B．电灯L1断路C．电灯L2短路D．电灯L2断路8．（2010•宝坻区二模）小明同学采用如图所示电路做电学实验时，出现了电路故障，以下分析正确的是（）A．若电流表无示数，电压表有示数，则R1断路B．若电流表无示数，电压表无示数，则R2短路C．若电流表无示数，电压表无示数，则R2断路D．若电流表有示数，电压表无示数，则R1短路9．（2012•莆田）如图所示的电路，闭合开关S1和S2后，下列分析正确的是（）A．小灯泡亮、电铃响B．小灯泡亮、电铃不响C．小灯泡不亮、电铃响D．小灯泡不亮、电铃不响10．（2012•青羊区一模）把标有“36V 15W”的甲灯和标有“12V 5W”的乙灯串联后接在电压是36V的电路中，下列分析正确的是（）A．因甲灯的电阻较大，所以甲灯较亮B．因乙灯实际功率较大，所以乙灯较亮C．因甲灯额定功率较大，所以甲灯较亮D．因通过它们的电流相等，所以一样亮二．解答题（共3小题）11．在“探究并联电路的电流”的实验中：按照图的电路进行实验：（1）连接电路的过程中，开关应该_________ （填“闭合或断开”）（2）在实验过程中，接好电路后闭合开关，指针的偏转情况如图4﹣5甲乙所示，分析原因应该是：甲：_________ ；乙：_________ ．第11题第12题12．（2013•青岛模拟）运用知识解决问题：（1）小明家新买了一台空调，刚接入电路，家里的保险丝就烧断了，请分析其原因．答：使用空调后，电路中的总功率_________ ，根据公式_________ 可知，在_________ 一定时，电路的总功率_________ ，电路中的总电流_________ ，导致保险丝烧断．（2）请你根据电路图，连接实物电路图．13．小华在探究串联电路的电流规律时，连接了如下的电路，请帮他分析这个电路中的问题．（1）连接的电路有错误，请你找出来并在连接线上画“×”，然后将右边实物正确连好．（2）小华连接电路中的这个错误会产生什么样的现象？答：_________ ．（3）有无危害？答：_________ ．理由是：_________ ．参考答案与试题解析一．选择题（共10小题）1．如图所示电路，下列分析正确的是（）A．S l断开，S2、S3闭合，电路总电阻最大B．S3断开，S1、S2闭合，电路总电阻最小C．S3闭合，S1、S2断开，L l、L2并联D．S1闭合，S2、S3断开，L1、L2串联考点：串联电路和并联电路的辨别；电阻的串联；电阻的并联．专题：电流和电路；电压和电阻．分析：本题的关键是根据选项中描述的开关通断情况，准确判断电路的串并联，进而得出总电阻大小的变化．解答：解：A、S l断开，S2、S3闭合，电路为两灯并联，根据并联电阻越并越小的规律，此时电路中的总电阻最小，故A说法错误，不合题意；B、S3断开，S1、S2闭合，灯L2被短路，此时电路为L1的简单电路，其电阻不是最小的，故B说法错误，不合题意；C、S3闭合，S1、S2断开，电流无法回到电源的负极，是断路，故C说法错误，不合题意；D、S1闭合，S2、S3断开，L1、L2串联在电路中，电流只有一条通路，故D说法正确，符合题意．故选D．点评：本题主要是通过读图，结合开关的通断情况，对电路的连接特点作出判断，难度不大，但判断时需要细心，必要时可画出等效电路图．2．如图所示，对如图电路分析正确的是（）A．要使L1，L2，L3串联，应使S1，S2断开，S3闭合B．如果S1，S2，S3都闭合，则L1，L2，L3是并联C．如果只需L1发光，则应闭合开关S2，断开开关S1，闭合开关S3，D．如只需L3发光，则应闭合开关S1，断开开关S2，闭合开关S3，考点：串、并联电路的设计．专题：图析法；电流和电路．分析：串联电路是指两灯顺次连接的电路；并联电路是指两灯并列连接的电路；短路是指导线将电源两极直接连在一起或用导线将用电器两极直接连在一起；根据电路的特点和开关的状态进行分析．解答：解：A、S1、S2断开，S3闭合时，电流从电源的正极出发依次经过三个灯泡回到电源的=负极，所以此时L1、L2、L3串联，故A正确；B、如果S1、S2，S3都闭合时，电流从电源的正极出发，分别经过三灯泡后汇合回到电源的负极，所以三灯泡并联，故B正确；C、闭合开关S2、S3，断开开关S1时，电流从电源的正极出发经L1后回到电源的负极，L2、L3灯泡短路、不能发光，所以只有L1发光，故C正确；D、闭合开关S1、S3，断开开关S2时，电流从电源的正极出发经L3后回到电源的负极，L1、L2灯泡短路、不能发光，所以只有L3发光，故D正确．故选ABCD．点评：本题考查开关在电路中的作用，关键是会识别串联电路和并联电路，会根据通路判断用电器是否工作．3．（2012•眉山）对如图所示电路的分析，错误的是（）A．当断开S l、S2，闭合S3时，R1与R2为串联B．当断开S3，闭合S1、S2时，R1与R2为并联C．当断开S1，闭合S2、S3时，R1与R2为串联D．只要同时闭合S l、S3，就会出现短路现象考点：串联电路和并联电路的辨别；电路的三种状态．专题：错解分析题；图析法．分析：串联电路是指元件顺次连接的电路；并联电路是指元件并列连接的电路．根据串并联电路的特点和开关的状态进行分析．解答：解：A、当断开S l、S2，闭合S3时，R1与R2为顺次连接，是串联，故A选项正确；B、当断开S3，闭合S1、S2时，R1与R2为并列连接，是并联，故B选项正确；C、当断开S1，闭合S2、S3时，为R1的基本电路，R2被短路，故C选项错误；D、只要同时闭合S l、S3，电流从正极流出通过S1，S3直接流入电源负极，形成电源短路，故D选项正确．故选C．点评：本题考查开关在电路中的作用，关键是会识别串联电路和并联电路，会根据通路判断用电器是否工作．4．如图所示电路，下列分析正确的是（）A．闭合S1、S2时三盏灯串联B．闭合S1、S2、S3时三盏灯并联C．闭合S1、S3时L3短路D．L1无法单独工作考点：串联电路和并联电路的辨别；电路的动态分析．专题：错解分析题．分析：结合题目中的电路图，让电流从电源正极出发，按四个选项中的开关组合判断电路的连接情况．解答：解：A、闭合S1、S2，S3断开时，L1、L2串联，然后再与L3并联，故A选项错误；B、闭合S1、S2、S3时，S3闭合，灯泡L1被短路，灯泡L2、L3并联连入电路，故B选项错误；C、闭合S1、S3时，灯泡L2、L3并联连入电路，由于S2的断开，灯泡L1未连入电路，故C选项错误；D、电流从电源正极出发，必须先经过灯泡L2或L3再进L1，即灯泡L1必须与灯泡L2或L3串联连接，所以L1无法单独工作，则D选项正确．故选D．点评：本题考查开关在电路中的作用，关键是会识别串联电路和并联电路，会根据通路判断用电器是否工作．5．（2008•杭州）分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行理想化处理，正确的处理方式是（）A．把电流表看成是一个大电阻B．把电压表看成是一根导线C．把电流表看成是断开的D．把电压表看成是断开的考点：电流表的使用；电压表的使用．专题：应用题．分析：电流表内阻很小，电压表内阻很大．当电流表与灯串联时，灯正常发光；并联时，灯泡短路，所以电流表相当于一根导线．当电压表与灯并联时，灯正常发光；串联时，灯不发光，所以电压表相当于断路．解答：解：电流表内阻很小，电阻和导线差不多；电压表内阻很大，如果和灯串联，则会造成电流过小，灯不发光，相当于断路．故选D．点评：简化电路时，我们把电流表当做导线，把电压表当做断路，在电学题里会经常用到，尤其是将复杂的电路进行简化时，是解决问题的关键．6．下列是对如图所示电路的一些分析，其中正确的是（）A．灯L1、L2串联，电压表V测L2两端的电压B．灯L1、L2并联，电流表A1测干路的电流C．灯L1、L2并联，电压表V测电源电压D．灯L1、L2串联，电压表V测L1两端的电压考点：串联电路和并联电路的辨别；电流表的使用；电压表的使用．分析：解决此题，需要知道电流表与所测电路串联．电流表的电阻很小，相等于导线．可以根据电流的走向判断电路的连接方式．解答：解：分析图可知，电流存在两条回路，所以灯L1、L2并联．通过灯L1和L2的电流都通过A2，所以A2测R1和R2的总电流；A1测量灯L2中的电流；电压表既测量并联电路两端电压，又测量电源电压．故选C．点评：此题主要考查了对电路连接方式的分析，同时还考查了电流表的连接情况．7．如图所示的电路中，闭合开关后，电压表有示数、电流表指针几乎不动；关于电路故障分析正确的是（）A．电灯L1短路B．电灯L1断路C．电灯L2短路D．电灯L2断路考点：电流表、电压表在判断电路故障中的应用．专题：顺推法．分析：分析电路图知，两只灯泡串联，电压表测量灯泡L2两端电压，电流表测量电路电流．闭合开关电压表有示数，说明串联部分是通路；电流表指针几乎不动，说明电路电流特别小．解答：解：A、如果灯泡L1短路，电路电阻较小，电流表指针偏转角度应较大．此选项不符合题意；B、如果灯泡L1断路，整个电路断路，电压表、电流表指针不会偏转．此选项不符合题意；C、如果灯泡L2短路，电路电阻较小，电流表指针偏转角度应较大；电压表相当于与导线并联无示数．此选项不符合题意；D、如果灯泡L2断路，电压表测量电源电压，指针会明显偏转；电路电流特别小，指针几乎不动．此选项符合题意．故选D．点评：电路故障问题，是电学实验经常出现的问题，也是物理试题考查的热点、难点．将选项代入题目中时，如果有一项不符合题意（如灯泡是否发光，电流表电压表有无示数），此选项即可排除．8．（2010•宝坻区二模）小明同学采用如图所示电路做电学实验时，出现了电路故障，以下分析正确的是（）A．若电流表无示数，电压表有示数，则R1断路B．若电流表无示数，电压表无示数，则R2短路C．若电流表无示数，电压表无示数，则R2断路D．若电流表有示数，电压表无示数，则R1短路考点：电流表、电压表在判断电路故障中的应用．专题：应用题；欧姆定律．分析：（1）电流表有示数，说明电路是通路，没有断路；电流表没有示数，说明电路是断路．（2）电压表有示数，说明电压表所测量电路中，包含电源的部分电路短路或不包含电源部分断路；电压表无示数，说明电压表所测量电路中，包含电源的部分电路断路或不包含电源部分短路．解答：解：A、若电流表无示数，电压表有示数，即说明该电路是断路，同时电压表有示数，即表明电压表测得是电源的电压，故说明电压表能与电源的两极相连，即只能是与电压表并联的R1断路，故A正确，B错误；C、若电流表无示数，电压表无示数，即说明该电路是断路，且电压表无示数，即表明电压表不可能与电源相连，故此时应是电压表两接线柱与电源两极间的某一位置发生了断路，故该选项说则R2断路是有可能的，故该选项正确；D、若电流表有示数，电压表无示数，即说明该电路是通路，且电压表无示数，即表明此时电压表测的是导线的电压，故此时R1短路，故该选项也是正确的．故选ACD．点评：（1）用电压表判断故障时，若电压表有读数，可能是所并联的地方开路或其他地方短路了，若电压表没有读数，则可能是所并联的地方短路或其他地方开路了；（2）用电流表判断故障时，若电流表有示数，说明电路是通路，若无示数，说明电路是开路．9．（2012•莆田）如图所示的电路，闭合开关S1和S2后，下列分析正确的是（）A．小灯泡亮、电铃响B．小灯泡亮、电铃不响C．小灯泡不亮、电铃响D．小灯泡不亮、电铃不响考点：串联电路和并联电路的辨别．分析：当开关都闭合后，灯泡会被短路，所以不会发光，但电铃仍能工作．解答：解：如图所示的电路，当开关都闭合后，灯泡会被短路，所以不会发光，但电铃仍能工作，所以A、B、D 不符合题意，只有C符合题意；故选C．点评：解决此类电路图分析问题时，要注意短路现象．10．（2012•青羊区一模）把标有“36V 15W”的甲灯和标有“12V 5W”的乙灯串联后接在电压是36V的电路中，下列分析正确的是（）A．因甲灯的电阻较大，所以甲灯较亮B．因乙灯实际功率较大，所以乙灯较亮C．因甲灯额定功率较大，所以甲灯较亮D．因通过它们的电流相等，所以一样亮考点：实际功率．专题：应用题；电与热、生活用电．分析：灯泡的亮暗取决于灯泡的实际功率；由灯泡铭牌可知灯泡的额定电压和额定功率，由电功率的变形公式R=可以求出两灯泡的电阻；利用串联电路的电流特点可知两灯泡串联时通过的电流相等；再根据电功率公式P=I2R比较两灯泡的实际功率大小，从而判断两灯泡的亮暗情况．解答：解：∵P=，∴两灯泡的电阻分别为：R甲===86.4Ω，R乙===28.8Ω；∵甲、乙两灯泡串联，∴R甲＞R乙，通过它们的电流相等，∵P=I2R，∴P甲实＞P乙实，甲灯泡较亮；故选A．点评：本题考查了串联电路的电流特点和电功率公式的灵活应用，关键是知道灯泡的亮暗取决于实际功率的大小和灯泡铭牌含义的理解与掌握．二．解答题（共3小题）11．在“探究并联电路的电流”的实验中：按照图的电路进行实验：（1）连接电路的过程中，开关应该断开（填“闭合或断开”）（2）在实验过程中，接好电路后闭合开关，指针的偏转情况如图4﹣5甲乙所示，分析原因应该是：甲：正负接线柱接反；乙：所选量程过小．考点：探究串并联电路中的电流特点实验．专题：探究型实验综合题．分析：（1）连接电路时，为了保护电路，开关必须要断开．（2）使用电流表时，要注意以下原则：①电流表要串联在电路中（否则短路）；②电流要从“+“接线柱入，从“﹣“接线柱出（否则指针反转）；③被测电流不要超过电流表的量程（可以采用试触的方法来看是否超过量程）；④绝对不允许不经过用电器而把电流表连到电源的两极上．解答：解：（1）在连接电路的过程中，开关必须处于断开状态，目的是保护电路．（2）指针反向偏转，正负接线柱接反；指针偏转很大，超过量程，所选量程过小．故答案为：（1）断开；（2）正负接线柱接反；所选量程过小．点评：本题目考查了电流表和电路连接时的注意事项，根据实验中电流表可能出现的错误，利用所学知识去解释其原因，看学生对相关知识掌握的扎实性．12．（2013•青岛模拟）运用知识解决问题：（1）小明家新买了一台空调，刚接入电路，家里的保险丝就烧断了，请分析其原因．答：使用空调后，电路中的总功率过大，根据公式I=可知，在电压一定时，电路的总功率过大，电路中的总电流过大，导致保险丝烧断．（2）请你根据实物电路，在方框中画出电路图．考点：实物的电路连接；电功率与电压、电流的关系．专题：应用题；作图题；电能和电功率．分析：（1）保险丝熔断，说明家庭电路中有过大电流通过．家庭电路中造成电流过大的原因有两个：①用电器的总功率过大，②发生短路．（2）由电路图可知，两灯泡并联，开关位于干路控制整个电路，然后与电源组成电路．解答：解：（1）使用空调后，电路中的总功率过大，根据公式I=可知，在电压一定时，电路的总功率越大，电路中的总电流越大，导致保险丝烧断．（2）由电路图可知，两灯泡并联，开关位于干路，然后与电源组成电路，如下图所示：故答案为：（1）过大；I=；电压；过大；过大．Word 精品文档，可编辑，欢迎下载 （2）如上图所示．点评： 本题考查了造成电流过大的原因和实物电路图的连接，夏天炎热，家庭大功率用电器多，注意交叉使用，防止用电器的总功率过大．13．小华在探究串联电路的电流规律时，连接了如下的电路，请帮他分析这个电路中的问题．（1）连接的电路有错误，请你找出来并在连接线上画“×”，然后将右边实物正确连好．（2）小华连接电路中的这个错误会产生什么样的现象？答： 这个错误会导致小灯泡L 2不亮 ．（3）有无危害？答： 可能有危害 ．理由是： 因为如果通过电流表的电流超过量程就会损坏电流表 ．考点： 探究串并联电路中的电流特点实验；实物的电路连接；电流表的使用．专题： 实验题；作图题；简答题．分析： （1）要解决此题，需要掌握电流表的使用规则：要串联在电路中；电流要从正接线柱流入，负接线柱流出；量程选择要正确．（2）要解决此题，需要知道电流表的电阻很小，相当于导线．若电流表与用电器并联，则用电器被短路，不工作．（3）若电流值超过电流表的量程，将会损坏电流表．解答： 解：（1）从图上可知，电流表与灯L 2并联了．应串联在电路中．故答案为：（2）由于电流表的电阻很小，所以将电流表与L 2并联，L 2将被短路而不亮．故答案为：这个错误会导致小灯泡L 2不亮．（3）由于L 2被短路，所以造成电路中的电阻减小，电流变大，若通过电流表的电流超过它的量程，将会损坏电流表．故答案为：可能有危害．因为如果通过电流表的电流超过量程就会损坏电流表．点评： 此题是探究并联电路的电流特点，主要考查了电流表的使用规则．要知道电流表的电阻很小，若并联在电路中将会造成短路．。
初三物理探究简单电路总复习和答案
初三物理第13章探究简单电路总复习1.如图所示，电流表A1 示数为1.6A，电流表A2示数为0.9A,则L1中的电流是____A，L2中的电流是____A。
1题2题3题2.如图甲所示的电路中，闭合开关，A1的示数为1.2A，A2的示数如图乙所示，则通过L1的电流为_____A,通过L2的电流为_____A。
3.如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为____A和____A。
4.如图所示电路，开关S闭合后，电流表A1、A2的示数之比是2：5，则灯L1与L2是___联的，通过灯L1与L2的电流之比为______。
4题5题5.如图甲所示，只闭合开关S1时，电流表的示数如图乙所示；只闭合开关S1、S3时，电流表的示数如图丙所示。
则通过灯泡L1的电流是___A。
同时闭合开关S1、S2、S3会导致_____。
6.（多选）如图所示是兴趣小组研究并联电路中电流特点的实物图，实验中先闭合开关S( )6题7题8题A.甲表有示数，乙表没有示数B.再闭合开关S1，甲表示数大于乙表示数C.再闭合开关S1，甲表示数变大，乙表示数不变D.再闭合开关S1，甲表示数变大，乙表示数变小7.如图所示电路，闭合开关S1、S2，下列对电器的分析正确的是A.L1与L2串联B.电流表A1测L1的电流C.当开关S2断开时，通过L1的电流变小D.当开关S2断开时，电流表A2的示数变小8.如图所示，，当S闭合时，电流表A的示数为6A,A1的示数为2.5A,A2的示数为5A，则L1、L2、L3中的电流分别是多少？15.某同学按如图所示的电路图连接电路时，在操作中两电表的量程选择是正确的，但不慎将两电表的位置对调了，则闭合开关S后（）A.电流表、电压表均损坏B．电流表损坏、电压表示数为零C．电流表有示数，电压表示数为零D电流表示数为零，电压表有示数9.某同学按如图所示的电路图连接电路时，在操作中两电表的量程选择是正确的，但不慎将两电表的位置对调了，则闭合开关S后（）A.电流表、电压表均损坏B．电流表损坏、电压表示数为零C．电流表有示数，电压表示数为零D电流表示数为零，电压表有示数9题10.如图所示电路，开关闭合后，要使L1、L2都能发光且互不影响，则a、b两表分别是（）A.电流表、电流表B.电流表、电压表C.电压表、电流表D.电压表、电压表10题11题11.在如图所示的电路中，闭合开关后，电压表测量的是两端的电压。
人教版九年级物理：典型电路作图题20道(含答案及解析)
九年级物理：典型电路作图题20道（含答案及解析）1．请根据图所示的实物图，画出对应的电路图．2．在探究通过导体的电流与导体两端电压的关系实验中，(1)根据实验要求，在如图所示的虚线框内画出实验所需的电路图(其中部分电路已画出)；(2)根据所画的电路图，用笔画线代替导线将实物图连接起来，使之成为符合实验要求的电路．要求滑动变阻器的滑片P向左滑动时滑动变阻器的阻值变小(其中部分导线已连好)．3．东东在做“探究通过导体的电流与电阻的关系”的实验中，采用了如图甲所示的电路图．请按照电路图，用笔画线表示导线，将图乙中的实物图连接完整．4．如图所示的电路中，请用笔画线代替导线使电路完整。
要求：①电压表测小灯泡两端电压；②闭合开关S，向左移动滑动变阻器的滑片P时，小灯变亮。
5．在探究通过导体的电流与导体两端电压的关系实验中，在下图中画出实验所需的电路图（其中部分电路已画出，电源为两个干电池，定值电阻约为10Ω），要求滑动变阻器的滑片P向右滑动时滑动变阻器的阻值变小。
6．（1）画出图所示电路的电路图（左侧电流表为A1，右侧电流表为A2）；（2）在图中，有两根导线尚未连接，请以笔画线代替导线补上，补上后要求：①电压表测小灯泡两端的电压；①闭合电键，当变阻器的滑片向右移动时，电压表的示数变大。
7．某同学利用伏安法测量定值电阻的阻值，请你用笔画线代替导线，将图所示的实物图连接完整，要求滑动变阻器滑片向右移动时电流表示数减小8．请将下图中的器材连接组成电路，测量小灯泡的电阻，并根据你连接的电路，说明要使灯泡两端的电压减小，滑动变阻器的滑片应怎样移动。
9．如图所示的实物电路中，有两根导线尚未连接，请用笔画线代替导线将电路连接完整。
要求： ①电流表只测量1L 的电流；①闭合开关S ，向右移动滑动变阻器的滑片，1L 的亮度不变，2L 的亮度变暗。
（不考虑电流表的量程选择）10．请按要求正确连接实物图要求：定值电阻R 与滑动变阻器串联，闭合开关S ，将滑动变阻器的滑片向左移动，电压表和电流表的示数都变小，连线不能交叉。
初三物理简单电路测试题附答案
第Ⅰ卷（选择题，共30分）一、选择题（本题10小题．每小题3分，共30分；请将每题只有一个符合题意的选项填写在相应题后的括号内）1．关于生活中的一些电路连接，下列判断不正确的是（）A．节日的夜晚，装扮秦淮河畔小树的小彩灯是串联的B．道路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的C．一般家庭的卫生间都要安装照明灯和换气扇，使用时互不影响，它们是并联的D．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的2．图3-1为路口交通指示灯的示意图。
指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。
据你对交通指示灯的了解可以推断（）A．红灯、黄灯、绿灯是串联的 B．红灯、黄灯、绿灯是并联的C．红灯与黄灯并联后再与绿灯串联 D．绿灯与黄灯并联后再与红灯串联3．如图3-2甲所示，电冰箱内有一个通过冰箱门来控制的开关，当冰箱门打开时，开关闭合使冰箱内的照明灯点亮；当冰箱门关闭时，开关断开使冰箱内的照明灯熄灭. 在图乙的四个电路中，能正确表示冰箱开门状态下冰箱内照明电路的是（）。
图3-2甲图3-2乙图3-1 图3-3 图3-4 图3-54．如图13-3所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为I A=、I B=、I C=，在表格中记录数据后，下一步应该做的是（）A．整理器材，结束实验B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电流值D．换用电流表的另一量程，再测出一组电流值5．小华和几位同学在学校实验室探究并联电路中的电流关系时，连接了如图13-4所示的电路。
当开关S由断开到闭合时，关于两个电流表的示数变化情况，你认为正确的是（）A、A1的示数变大，A2的示数不变B、A1的示数变小，A2的示数变大C、A1的示数变大，A2的示数变小D、A1的示数不变，A2的示数变大6．如图3-5所示，开关S闭合时，可能发生的现象是（）A. L1被烧坏B. L1、L2均不发光C. 电池被烧坏D. L2被烧坏7．如图3-6所示，粗心的小强把电流表当作电压表接在了L1的两端。
初中物理电路图练习题及答案
《电路图》练习题（附答案）一、单选题（每题3分，共36分）1、如图所示电路中，当开关S 1、S 2都闭合时，下列说法正确的是 （ ）A ．只有L 1发光B ．只有L 2发光C ．L 1 、L 2都发光D ．L 1 、L 2都不发光2、如图四个电路图中，与下面实物图对应的是（ ）3、如图所示的电路 ，下列分析正确的是 （ ）A ．若S 1、S 2、S 3都闭合时，则L 1 、L 2并联B ．若S 1、S 2、S 3都闭合时，则L 1 、L 2串联C ．S 3断开、S 1、S 2闭合，L 1 、L 2并联D ．S 1闭合、S 2、S 3断开，L 1 、L 2串联4、如图所示的四个电路中，开关能使L 1 、L 2两盏灯同时发光和熄灭的是 （ ）5、下列是小丽关于家庭电路和安全用电的一些说法，其中有错误的是 （ ） A ．安全用电的原则是不接触低压带电体，不靠近高压带电体 B ．只有不高于220 V 的电压才是安全的C ．家庭电路中电流过大的原因有两个，一是可能发生了短路， 二是用电器的总功率过大D ．当电路中的电流过大时，保险丝和空气开关都能起到断开电路的作用 6、关于物体的导电性能，下列说法中正确的是 （ ）A 、导体和绝缘体都容易导电B 、大地、人体、油都是导体C 、橡胶、塑料、碳都是绝缘体D 、导体和绝缘体之间没有绝对的界限 7、图中，若L 2的灯丝断了，而电路其他部分完好， 则开关S 闭合后 （ ）A ．L 1发光，L 2不发光B ．L 1不发光，L 2发光C ． L 1 和 L 2都发光D ．L 1 和 L 2都不发光L 2 L 1L 2 L 1 L 2 L 1 L 2 L 1 A DC B L 2 L 1 S 1 S 3 S 28、在下图中，两灯泡组成并联的电路的电路图是（ ）A B C D9、洗衣机、电冰箱等家用电器都使用三孔插座，是因为如果不接地 ( ) A 、家用电器不能工作 B 、家用电器的寿命会缩短 C 、人接触家用电器时可能发生触电事故 D 、家用电器消耗电能会增加10 、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。
初三物理电路习题与答案
一、单选题（每题3分，共36分）1、如图所示电路中，当开关S 1、S 2都闭合时，下列说法正确的是 （ ）A ．只有L 1发光B ．只有L 2发光C ．L 1 、L 2都发光D ．L 1 、L 2都不发光2、如图四个电路图中，与下面实物图对应的是（ ）3、如图所示的电路 ，下列分析正确的是 （ ） A ．若S 1、S 2、S 3都闭合时，则L 1 、L 2并联 B ．若S 1、S 2、S 3都闭合时，则L 1 、L 2串联 C ．S 3断开、S 1、S 2闭合，L 1 、L 2并联 D ．S 1闭合、S 2、S 3断开，L 1 、L 2串联 ￥4、如图所示的四个电路中，开关能使L 1 、L 2两盏灯同时发光和熄灭的是 （ ）5、下列是小丽关于家庭电路和安全用电的一些说法，其中有错误的是 （ ）A ．安全用电的原则是不接触低压带电体，不靠近高压带电体 ~B ．只有不高于220?V 的电压才是安全的C ．家庭电路中电流过大的原因有两个，一是可能发生了短路， 二是用电器的总功率过大D ．当电路中的电流过大时，保险丝和空气开关都能起到断开电路的作用 6、关于物体的导电性能，下列说法中正确的是 （ ）A 、导体和绝缘体都容易导电B 、大地、人体、油都是导体C 、橡胶、塑料、碳都是绝缘体D 、导体和绝缘体之间没有绝对的界限7、图中，若L 2的灯丝断了，而电路其他部分完好， 则开关S 闭合后 （ ） A ．L 1发光，L 2不发光 》B ．L 1不发光，L 2发光C ． L 1 和 L 2都发光D ．L 1 和 L 2都不发光8、在下图中，两灯泡组成并联的电路的电路图是（ ）A B C D9、洗衣机、电冰箱等家用电器都使用三孔插座，是因为如果不接地 ( ) A 、家用电器不能工作 B 、家用电器的寿命会缩短L 2 L 1L 2 L 1 L 2 L 1 ~ L 2 L 1A DC B L 2 L 1&SS 3 S 2C 、人接触家用电器时可能发生触电事故D 、家用电器消耗电能会增加、10 、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。
中考物理必做10道经典电学计算题(附答案)
1.饮水机是一种常见的家用电器，其工作电路可简化为如图1所示的电路，其中S是一个温控开关，当开关S接a时，饮水机正常工作，将水迅速加热；当水达到一定温度时，开关S 自动换到b，饮水机处于保温状态，若饮水机正常工作时发热板的电功率为550 W，而保温时的发热板的功率是正常工作时电热板功率的0.1倍，求电阻R1的阻值.【答案】190Ω图12.在如图2的电路中，已知滑动变阻器的最大阻值为18Ω，电流电压恒为6 V，灯泡上有“6 V3 W”的字样.图2(1)闭合S1、S2滑片P滑到b端时，电流表示数为1 A，求电阻R1的值.(2)闭合S1断开S2，滑片P滑到a端时，电压表的示数为多少?电阻R上消耗的电功率是多大?【答案】(1)12Ω(2)2.4 V，0.48 W3.如图3所示的电路中，滑动变阻器R3的最大阻值是20Ω，电源电压为8 V且保持不变，当滑动变阻器的滑片P移至a端时，将S1闭合，S2断开，电流表的示数为0.8 A，当滑动变阻器滑片P移至b端时，将S1、S2都闭合，电流表的示数为2A，求：R1、R2的阻值.图3ΩΩ.I U R 108082===则解：(1)当滑片P 移至a 端，闭合S1，断开S2时，R3连入电路的阻值为0，R1短路，只有R2连入电路，其等效电路为图4(a)所示(2)当滑片P 移至b 端，闭合S1、S2时，R2短路，R1与R3并联，且R3=20Ω，其等效电路如图4(b)所示I3=8/20 A=0.4 AI2=2A-0.4 A=1.6 AR3=U/I3=8/1.6Ω=5Ω图44.如图5所示电路，电源电压U=4.5 V 且保持不变，R 1=5Ω，变阻器R2的最大阻值为20Ω，电流表量程为0～0.6 A ，电压表量程为0～3 V ，通过分析计算：说明变阻器R2允许的取值范围图5解：(1)当滑片P 向左端移动时，R2减小，电路中电流增大，R2两端的电压减小，电流表的量程为0～0.6 A ，即电路中的电流最大值为0.6 A ，那么此时R2接入电路中的值为最小值、R2minU1=I1·R1=0.6×5 V=3 VU2=4.5 V-3V=1.5 V∴R2min=U2/I2=1.5/0.6Ω=2.5Ω(2)当滑片P 向右端移动时，R2增大，R2两端的电压增大，电压表的量程为0～3 V ，即R2两端的电压最大值为3 V ，此时R2接入电路中的阻值为最大值R2maxU ′1=4.5 V-3 V=1.5 VI ′1=1.5/5 A=0.3 A∴R2max=U ′/I ′2=3/0.3Ω=10Ω综上所述R2的取值范围为2.5Ω≤R2≤10Ω.2020.R U L =+∴⎩⎨⎧==⎩⎨⎧==Ω1063010L L R V U ΩR V U （舍去）或W .W R U P P L 6310622====额额实t 0020R U R =V V t QR U 22604846000=⨯==∴ΩΩ43562219848400=⨯=⨯=∴U U R R R 5.如图6所示电路，电源电压U 恒定且小于10 V ，R1=1 5Ω，滑动变阻器的最大阻值为20Ω，小灯泡L 的电阻小于15Ω，当开关S 断开，滑动变阻器的滑片位于b 端时，○A 表示数为0.2 A ，当开关S 闭合，滑动变阻器的滑片位于a 端时，○A 表示数为1 A ，且小灯泡正常发光，求小灯泡的额定功率(忽略温度对灯丝电阻的影响).图6解：(1)当开关S 断开，滑动变阻器置于b 端时，灯泡与RL 串联①(2)当开关S 闭合，滑动变阻器置于a 端时，灯泡与R1并联115=+U R U L ②解①②式方程组得 此时灯泡正常发光则U 额=6 V6.如图7所示是一个电热毯示意图，R0是电热毯中的电阻丝，R 是与电阻丝串联的电阻，电热毯上标有“220V100W ”字样，S 是控制电热毯处于加热状态或保温状态的开关.(1)用学过的公式推理说明开关S 断开时，电热毯是处于加热状态还是保温状态?(2)若要求在保温时电流通过电阻丝R0每1分钟有60 J 的电能转化为内能，电阻R 的阻值为多大?【解析】(1)当S 闭合时，R0的功率，P0=U2/R0当S 断开时，R0的功率，P ′0=U20/R0 图7∵U0＜U ∴P ′0＜P0即S 断开时，电热毯处于保温状态.(2)电阻丝的电阻R0=U2额/P 额=2202/100Ω=484Ω保温状态时，电阻丝两端的电压为U0R 两端电压 UR=220 V-22 V=198 V492112221222=⋅⎪⎪⎭⎫ ⎝⎛==∴P P R R U R I P 222122*********⎪⎪⎭⎫ ⎝⎛=∴=⎪⎪⎭⎫ ⎝⎛∴R U I R U R I ΩΩ332632332122221=⨯⨯==∴=I U R R U I 即A A R U I 236222===ΩΩ6233221221=-⨯=-⋅=∴I I R I R 7.如图8所示的电路中，电源电压保持不变，闭合开关S ，已知当滑片P 分别滑至a 端和b 端时，电阻R1消耗的电功率之比为P1∶P2=9∶4，当滑片在a 端时，电流表示数为3 A ，滑片P 在b 端时电压表示数为6 V ，求：(1)R1的阻值和滑动变阻器的最大阻值R2；(2)电源电压是多少伏?图8【解析】(1)当滑片P 在a 端时P1=I21R1当滑片P 在b 端时I2=U2/R2滑片在a 端时U=I1·R1滑片在b 端时U=I2(R1+R2)I1·R1=I2(R1+R2)(2)由I=U/R 得U=I1·R1=3×6 V=18 V8.如图9所示的电路中，电源电压为12 V 且保持不变，滑动变阻器最大值为R2，闭合开关S 后，当滑动变阻器的滑片P 由a 端向b 端滑动时，○A 表示数由1.5A 变为0.5 A.求：图9(1)滑动变阻器的最大阻值.(2)电压表的示数的变化范围.(3)滑动变阻器的滑片P滑到b端时，通电2minR1产生的热量.【答案】(1)16Ω(2)0～8 V(3)240 J9.如图10所示，灯L1标有“6V3W”灯L2标有“12V4W”，将开关闭合后L1恰好正常发光，求：(1)电压表示数.(2)电流表A2的示数. 图10(3)灯L2的实际功率和L2通电1min产生的热量.【答案】(1)6 V(2)0.17 A(3)60 J10.如图11所示，电源电压为6 V且保持不变；灯L1上标有“8V8W”字样，滑动变阻器的最大阻值为20Ω.图11(1)当滑片P移到b端，开关S1闭合，S2断开时，○A示数为0.2 A，求电压表的示数和L2的电阻.(2)当滑片P移到a端，开关S1、S2均闭合时，求灯L1消耗的实际功率和电流表的示数. 【答案】(1)4 V，10Ω(2)4.5 W，0.6 A。
初三物理电路习题与答案
初三物理电路习题与答案初三物理电路习题与答案在初中物理学习中，电路是一个重要的知识点。
通过学习电路，我们可以了解电流、电阻、电压等基本概念，也能够理解电路中的串联和并联关系。
下面，我将为大家提供一些初三物理电路习题及其答案，希望能够帮助大家更好地掌握这一知识。
1. 以下哪个选项是电流的单位？A. 伏特B. 安培C. 欧姆D. 瓦特答案：B. 安培解析：电流的单位是安培，常用符号为"A"。
伏特是电压的单位，欧姆是电阻的单位，瓦特是功率的单位。
2. 一个电路中有两个电阻，串联连接，电阻分别为2欧姆和4欧姆，通过电路的电流为3安培。
求电路中的总电阻是多少？答案：总电阻为6欧姆。
解析：串联电路中，总电阻等于各个电阻之和。
所以总电阻为2欧姆 + 4欧姆= 6欧姆。
3. 一个电路中有两个电阻，并联连接，电阻分别为3欧姆和6欧姆，通过电路的电流为2安培。
求电路中的总电阻是多少？答案：总电阻为2欧姆。
解析：并联电路中，总电阻等于各个电阻的倒数之和的倒数。
所以总电阻为(1/3欧姆 + 1/6欧姆)^(-1) = 2欧姆。
4. 一个电路中有一个电阻为5欧姆的电灯和一个电阻为10欧姆的电热器，串联连接，通过电路的电流为2安培。
求电路中的总电阻是多少？答案：总电阻为15欧姆。
解析：串联电路中，总电阻等于各个电阻之和。
所以总电阻为5欧姆 + 10欧姆= 15欧姆。
5. 一个电路中有一个电阻为8欧姆的电灯和一个电阻为12欧姆的电热器，并联连接，通过电路的电流为3安培。
求电路中的总电阻是多少？答案：总电阻为3欧姆。
解析：并联电路中，总电阻等于各个电阻的倒数之和的倒数。
所以总电阻为(1/8欧姆 + 1/12欧姆)^(-1) = 3欧姆。
通过以上习题，我们可以看到电路中的串联和并联关系对总电阻的影响。
在串联电路中，总电阻等于各个电阻之和；在并联电路中，总电阻等于各个电阻的倒数之和的倒数。
这些习题不仅帮助我们巩固了电路的基本概念，还让我们了解了电路中的一些计算方法。
人教版初中物理九年级电学部分电路图专题练习(含答案)
物理九年级电学部分电路图专题练习（含答案）1．连接图中，一只灯泡的实物电路。
2．根据下面的实物电路在右边的方框内画出相应的电路图。
3．根据图的实物示意图，在右边虚线框内画出对应的电路图。
4．根据如图所示的实物连接图，在虚线框内画出对应的电路图并标明元件符号。
5．根据如图1所示的电路图，用笔画线代替导线，把图2的实物连接起来。
（要求导线不能交叉）6．用笔画线代替导线，按照电路图连接实物图。
7．将图中的实物对应的电路图画在虚线右边。
8．根据如图所示的实物电路，请你在方框内画出对应的电路图。
9．如图所示为一实物电路，请在虚线方框内画出对应的电路图。
10．根据如图所示的电路图，用笔画线代替导线，连接实物电路。
（要求导线不能交叉）11．根据如图所示的实物连线图，画出对应的电路图｡（要求连线要横平竖直，尽量使电路图简洁美观）｡12．如图电路有一根导线连接错误，请你在接错的导线上打“×”，用笔画代替导线画正确的连接导线。
13．根据实物图，在虚线框内画出电路图（要求标出L1，L2，S1，S2的位置）14．根据电路图连接电路，请用笔画线代替导线将图乙连好。
15．请根据图1的实物图在如图2方框内画出对应的电路图。
16．根据图所示的电路图连接实物图。
17．根据实物图画出相应的电路图。
18．根据图中所示的实物连接图，在右边的方框中画出电路图。
19．请根据电路图（如图所示），用笔画线代替导线把实物元件连接起来。
注意：实物图导线不得交叉。
20．请你在方框内画出实物图的电路图。
21．按照图甲的电路图，用笔画线表示导线，把图乙中的实物连接起来。
22．根据如图所示的实物连线图，在虚线框中画出对应的电路图。
（要求连线横平竖直，尽量使电路图简洁美观）23．按如图所示的实物连接图，在方框内画出相应的电路图。
24．画出该实物电路严格对应的电路图。
25．根据左边的电路图，连接右边的实物图。
26．根据如图甲所示的电路图，用笔画线代替导线将图乙中的实物连接起来。
初三物理简单电路试题及答案
1L 2L vs九年级物理探讨简单电路的单元测试一、选择题一、以下电路图与实物图一致的是（ ）二、在如下图的电路中，为使灯L 1与L 2并联，应（ ） A ．闭合开关S 1、S 2，断开S 3 B ．闭合开关S 1、S 3，断开S 2 C ．闭合开关S 2、S 3，断开S 1 D ．同时闭合开关S 1、S 2、S 33、如下图，在探讨并联电路中的电流关系时，小明同窗用电流表测出A 、B 、C 三处的电流别离为I A =0.4A 、I B =0.26A ，那么I C 的大小为 （ ）A ．0.4AB ．0.26AC ．0.2AD ．0.14A4、在用电压表测某电阻两头的电压时，假设选用0～3V 的量程，测得的电压值为2.2V ；假设利用0～15V 量程，测得的电压值为2.0V ，那么该电阻两头电压的大小应是 （ ）A ．2.2VB ．2.0VC ．2.1VD ．无法确信五、如下图，开关S 闭合后，两个灯泡都不亮，电流表指针几乎不动，而电压表指针有明显偏转，则电路故障可能是 （ ）A ．电流表坏了或未接好B ．L 1的灯丝烧断或灯座未接通C ．L 2的灯丝烧断或灯座未接通D ．电流表和L 1、L 2都坏了7、如下图电路中，电流表、电压表均有必然示数，当把开关S 闭合时，两表示数的转变情形是（ ）A ．电流表示数变大，电压表示数变小B ．电流表示数变大，电压表示数变大C ．电流表示数变小，电压表示数变小D ．电流表示数变小，电压表示数变大 八、如下图，电源电压是5V 并维持不变，开关S 闭合后电压表的示数为3V ，那么A ．L 1两头的电压为3VB ．L 2两头的电压为3VC ．L 2两头的电压为2VD ．L 1两头的电压为5V九、如下图的电路中，开关S 闭合后和闭合前的电压表的示数（ ） A 、不变 B 、增大 C 、减小 D 、无法确信10、如下图电路，电源电压为6V ，电键K 闭合时，电压表示数为6V ，显现此现象的缘故可能是( )A ．L 1短路或L 2断路B ．L 1断路或L 2短路C ．L 1和L 2都断路D ．L 1和L 2都短路 1一、如下图的四个电路中，属于并联电路的是( )第5题图第2题图AB C1二、某同窗采纳如下图电路做电学实验时，显现一处电路故障，以下分析正确的选项是（）A．假设电流表无示数，电压表有示数，那么R1短路B．假设电流表无示数，电压表无示数，那么R2断路C．假设电流表有示数，电压表有示数，那么R1断路D．假设电流表有示数，电压表无示数，那么R2短路13、关于电路的说法错误的选项是（）A．电源是提供电能的装置 B．只有电路闭合时，电路中才有电流C．电流沿着“正极→用电器→负极”的方向流动 D．用电器是将其他形式的能转化为电能的装置14、如下图的各电路图中，能反映出L l、L2并联，开关S断开后L1仍能发光的是（）1五、如下图，当开关S 闭合后，两只灯泡均发光，两表均有示数。
(完整版)九年级全册物理-简单电路-单元练习题及答案,推荐文档
简单电路一、选择题1.下列用品中，通常情况下不容易导电的是( )A. 塑料直尺B. 铅笔芯C. 铁制铅笔盒D. 金属小刀片2.用毛皮摩擦过的橡胶棒吸引轻小纸屑后，有纸屑又很快飞开的原因是（）A. 纸屑不带电，所以不能被橡胶棒吸引B. 纸屑质量太小，不能带电C. 纸屑带了正电荷同种电荷互相排斥D. 纸屑带了负电荷，同种电荷互相排斥3.下列描述最接近实际的是（）A.卧室内一盏LED 灯功率约为600WB.一台家用电冰箱正常工作电流约为1AC.教室门高度约为240cmD.洗浴用温泉水温度约为60℃4.两个相同的小灯泡，单独接在两节干电池组成的电源两端，都能发光，只是亮度有所不同. 当其连接成如图所示的电路时，闭合开关后，小灯泡L1和L2也都发光. 用一根导线接在小灯泡的两端，你会看到的现象是（）A.小灯泡L1和L2仍都发光B. 小灯泡L1和L2都熄灭C. 小灯泡L1仍发光，小灯泡L2熄灭D. 小灯泡L2仍发光，小灯泡L1熄灭5.由于一个滑动变阻器的最大阻值不够大，某同学将两个相同的滑动变阻器串联起来使用，如图，要使两个滑动变阻器阻值最大，滑片P1、P2的位置应同时满足（）A.P1在最右端，P2在最左端B. P1在最左端，P2在最右端C. P1在最左端，P2在最左端D. P1在最右端，P2在最右端6.如图所示，AB 和BC 是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中．比较通过它们的电流的大小，有（）A.I AB＜I BCB. I AB＝I BCC. I AB＞I BCD. 无法确定7.如图所示电路中，在开关S 闭合后（）A. L1变亮，L2不亮B. L1、L2都不亮C. L1不亮，L2变亮D. L1、L2都变亮8.如图所示电路，以下说法正确的是( )A. 只接通S2灯亮，电铃响B. 只接通S1灯亮，电铃响C. 只断开S3灯亮，电铃响D. 只断开S1灯亮，电铃响9.绝缘体是这样一种物质（）A. 没有电荷B. 没有电子C. 几乎没有自由电荷D. 没有正电荷10.下列因素中，对导体电阻大小有决定作用的是（）A.导体是否接入电路B. 导体的长度C. 通过导体的电流D. 导体两端的电压11.如图所示，长度相同、横截面积不同的同种金属棒AB 和CD 连接在一起后接在电源两端．关于AB 和CD 的电阻R 及两端电压U 的判断，正确的是（）A.R AB＞R CD，U AB＜U CDB. R AB＜R CD，U AB＜U CDC. R AB＞R CD，U AB＞U CDD. R AB＜R CD，U AB＞U CD12.下列说法中正确的是（）A. 只要电路中有电源，就一定有电流B. 只要导体中有自由电荷，就一定有电流C. 只要导体两端有电压，导体中就会形成电流D. 只要电路中有电源，用电器两端就一定有电压二、填空题13.电荷间的作用规律：14.0.24A= mA ，4×103μA=mA15.早在公元前600 年，人们发现了摩擦起电现象，摩擦起电的实质是的转移，可见，电荷并（选填“能”或“不能”）创造；1733 年，科学家经过实验区分出两种电荷，丝绸和玻璃棒摩擦后，玻璃棒带电荷，丝绸带电荷．16.与丝绸摩擦的玻璃棒A 分别靠近悬挂的轻质带电小球B 和C，发现B 被排斥，C 被吸引，则B 带电；用久的风扇扇叶上布满灰尘主要是风扇旋转与空气发生，带电体具有的性质。
初三物理电路练习题——附答案
初三物理电路练习题1、认真观察分析电路图并解答下面的问题：（1）如果要使灯L1、L2串联，则应闭合.断开哪几个开关。
（2）如果串联时电流表的示数为0．25A，则通过L1的电流I1和通过L2的电流I2是多少?（3）闭合.断开哪几个开关，灯L1、L2构成并联。
（4）如果并联时电流表的示数I为0.8A，通过L1的电流I1为0.35A，计算得出通过L2的电流I2。
2、在如图12(a)所示的电路中，电流表A1的示数是1。
6A，电流表A2的示数为0。
8A，通过灯泡L3的电流如图12(b)所示。
则：(1)电流表A3的示数是多少?(2)通过灯泡L1和L2的电流各是多少?3、在如左下图12(a)所示的电路中，电流表A1的示数是1.6A，电流表A2的示数为0.8A，通过灯泡L3的电流如图12(b)所示。
则：(1) 电流表A3的示数是多少? (2) 通过灯泡L1和L2的电流各是多少?4、如图2—9所示的电路中，当开关S1闭合后，电流表A的读数为0.4 A；当开关S2闭合后，电流表A偏转了量程的5/6，所用电流表为实验室用的双量程电流表。
（1）通过计算说明S1、S2能否同时闭合？（2）若想测出S1、S2同时闭合时干路中的电流，应如何改接原电路？5、图所示，用电压表分别测量L1两端的电压U1、L2两端的电压U2以及L1、L2串联的总电压U，请根据表盘读数回答下列问题：⑴L1两端的电压U1是多大？⑵L2两端的电压U2是多大？⑶L1、L2串联的总电压U是多大？⑷电源电压是多大？6、已知电阻R1＝10Ω，电阻R2＝20Ω，将R1和R2串联后接在电压为6V的电源上，求：(1)R1、R2串联的总电阻；(2)电路中的电流；(3)R1两端的电压；(4)R1的电功率。
7、在学习欧姆定律之后，老师请同学们设计一个测未知电阻R2的电路。
李刚和同组同学设计的电路如图所示。
电阻R1的阻值是20Ω，当S1闭合、S2断开时，电流表的示数是0.3A；当S1、S2都闭合时，电流表示数是0.5A。
初三物理基础电路试题及答案
初三物理基础电路试题及答案一、选择题（每题2分，共20分）1. 电路中最基本的组成部分是：A. 电源B. 导线C. 用电器D. 开关2. 串联电路中，各电阻上的电流关系是：A. 相等B. 不相等C. 有时相等，有时不相等D. 无法确定3. 并联电路中，各支路两端的电压关系是：A. 相等B. 不相等C. 有时相等，有时不相等D. 无法确定4. 欧姆定律的公式是：A. V = IRB. V = I + RC. I = V - RD. R = V / I5. 电阻串联时，总电阻与各电阻的关系是：A. 等于各电阻之和B. 等于各电阻之积C. 等于各电阻之比D. 无法确定6. 当电路中的电阻增加时，电流的变化趋势是：A. 增大B. 减小C. 不变D. 无法确定7. 电源的电动势是指：A. 电源内部的电压B. 电源两端的电压C. 电源提供的电压D. 电源消耗的电压8. 电流的单位是：A. 伏特B. 安培C. 欧姆D. 瓦特9. 电路中，电能转化为其他形式的能量的过程称为：A. 电流B. 电压C. 电阻D. 功率10. 电功率的计算公式是：A. P = V * IB. P = V / IC. P = I^2 * RD. P = V^2 / R答案：1-5 D A A A A；6-10 B C C D A二、填空题（每空1分，共10分）11. 电路由电源、________、用电器和________组成。
12. 串联电路中，总电阻等于各部分电阻之______。
13. 并联电路中，总电阻的倒数等于各部分电阻倒数之______。
14. 欧姆定律描述了电流、电压和电阻之间的关系，即电流等于电压除以______。
15. 电功率是描述电流做功快慢的物理量，单位是______。
答案：11. 开关；导线；12. 和；13. 和；14. 电阻；15. 瓦特三、简答题（每题5分，共10分）16. 请简述串联电路和并联电路的特点。
答：串联电路的特点是：电流处处相等，总电压等于各部分电压之和，总电阻等于各部分电阻之和。
初三物理电路试题及答案解析
初三物理电路试题及答案解析一、选择题(本大题共10小题,每小题4分,共40分)1.被丝绸摩擦过的玻璃棒带上正电荷,这是因为( )A.有原子核发生了转移B.有电子发生了转移C.摩擦创造了正电荷D.摩擦创造了负电荷2.下图电路中,开关能够同时控制两盏灯,且两灯发光情况互不影响的电路是( )3.(2012·北京中考)如图所示的电路中,将开关S闭合,灯L1和灯L2均发光,则下列说法中正确的是( )A.灯L1和灯L2并联B.灯L1和灯L2串联C.通过灯L1和灯L2的电流一定相等D.灯L1和灯L2两端的电压一定不相等4.(2012·衡阳中考)如图所示,要使灯泡L1和L2组成串联电路,应( )A.闭合S2,断开S1B.断开S1和S2C.闭合S1和S2D.闭合S1,断开S25.电冰箱内有一个通过冰箱门来控制的开关,当冰箱门打开时,开关闭合使冰箱内的照明灯亮;当冰箱门关闭时,开关断开使冰箱内的照明灯熄灭。
在如图所示的四个电路中,能正确表示开门状态下冰箱内照明电路的是( )6.小红发现教室里的一个开关可以同时控制两盏灯,符合要求的电路图是( )7.(2012·连云港中考)在图示电路中,电源电压保持不变。
闭合开关S后,开关S1由断开到闭合,下列说法正确的是( )A.电流表A1示数变大,电流表A示数也变大B.电流表A1示数变小,电流表A示数也变小C.电流表A1示数不变,电流表A示数变大D.电流表A1示数不变,电流表A示数变小8.(2012·广安中考)在图甲所示的电路中,当闭合开关后,两个电流表的指针偏转均为图乙所示,则灯泡L1和L2的电流分别为( )A.1.2 A 0.22 AB.0.98 A 0.22 AC.0.96 A 0.24 AD.0.24 A 1.2 A两端的电压的电路图有( ) 9.在如图所示的四个电路中,根据电压表的读数,能测得灯L2A.只有甲B.甲和乙C.甲、丙和丁D.甲、乙、丙和丁10.(2012·宿迁中考)如图,电源电压不变,两只电表均完好。
九年级物理电路习题与详细答案_New
九年级物理电路习题与详细答案————————————————————————————————作者：————————————————————————————————日期：一、单选题（每题3分，共36分）1、如图所示电路中，当开关S1、S2都闭合时，下列说法正确的是（）A．只有L1发光B．只有L2发光C．L1、L2都发光D．L1、L2都不发光2、如图四个电路图中，与下面实物图对应的是（）3、如图所示的电路，下列分析正确的是（）A．若S1、S2、S3都闭合时，则L1、L2并联B．若S1、S2、S3都闭合时，则L1、L2串联C．S3断开、S1、S2闭合，L1、L2并联D．S1闭合、S2、S3断开，L1、L2串联4、如图所示的四个电路中，开关能使L1、L2两盏灯同时发光和熄灭的是（）5、下列是小丽关于家庭电路和安全用电的一些说法，其中有错误的是（）A．安全用电的原则是不接触低压带电体，不靠近高压带电体B．只有不高于220 V的电压才是安全的C．家庭电路中电流过大的原因有两个，一是可能发生了短路，二是用电器的总功率过大D．当电路中的电流过大时，保险丝和空气开关都能起到断开电路的作用6、关于物体的导电性能，下列说法中正确的是（）A、导体和绝缘体都容易导电B、大地、人体、油都是导体C、橡胶、塑料、碳都是绝缘体D、导体和绝缘体之间没有绝对的界限7、图中，若L2的灯丝断了，而电路其他部分完好，则开关S闭合后（）A．L1发光，L2不发光B．L1不发光，L2发光LLLLLL LLA DCBLL SSSC ． L 1和 L 2都发光 D ．L 1 和 L 2都不发光8、在下图中，两灯泡组成并联的电路的电路图是（ ）A B C D9、洗衣机、电冰箱等家用电器都使用三孔插座，是因为如果不接地 ( )A 、家用电器不能工作B 、家用电器的寿命会缩短C 、人接触家用电器时可能发生触电事故D 、家用电器消耗电能会增加10 、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、填空题：（每空1分、共24分）
1、分别用一节干电池和两节干电池给小灯泡供电，用______节干电池供电时，小灯泡更亮一些，原因是______________。
2、导体电阻的大小决定于导体本身的、、以及温度，导体的电阻是导体本身的一种。
3、完成下列单位换算：100mA＝_________A；100MΩ＝________Ω；100KV＝____________V。
4、电视机、收音机、复读机上的“音量Volume”按钮．能够控制声音的响度。
它的实质是一个 。
5、我国家庭电路的供电电压是_______V；对人体安全的电压是___________V．
6、一个导体两端的电压为4V时，通过它的电流为0.5A，该导体的电阻为_______Ω；当这个导体两端不加电压时，该导体的电阻
为Ω。
7、灯泡L1和L2并联在电路中，加在它们两端的电源电压为12V，L1电阻是8Ω，L2电阻是4V，则通过L1的电流是____A，通过
L2的电流是______A。
8、有一个电铃，它的电阻是10Ω，正常工作的电压为6V。
现只有一个电压为9V的电源，为使电铃正常工作，应给它（选填“串”
或“并”）联一个阻值为Ω的电阻。
9、图中电表的示数分别为：甲图是______，乙图是______.
10、一只2Ω的电阻和一只3Ω的电阻串联，已知2Ω电阻两端的电压是1V，则3Ω电阻两端的电压是________V，串联电路中的电流是
__________A。
关闭合时，灯L
1两端的
11、如图所示的电路，电源电压为9V，当开
电压也为9V，则产生故障的原因可能是_____________或
___________。
二、选择题：（每题3分，共27分）
12、同学们在学习了电压知识后，对电压有各自不同的认识，下列说法中不正确的（）
A、电源是提供电压的装置；
B、电路中有电流就一定有电压；
C、电路中有电压就一定有电流；
D、电压是电路中形成电流的原因。
13、当将滑动变阻器的滑片P向右移动时．下图中的哪一种连接方法可使变阻器连入电路部分的电阻增大？――――――――――――――――――――――――――（）
14、在图所示的电路图中，能用电压表正确测出灯L1两端电压的是―――（〕
15、在测电阻实验，如
图中a、b电表分别表示
〔〕
A、a是电流表，b是电
压表；B、a是电压表，b
是电流表；
C、a、b都是电压表；
D、
a、b都是电流表。
16、如图所示为测定电阻的电路图。
如果某同学在操作中两电表的量程选择正确，但不慎将两电表的位置
对调了一下，则开关闭合后―――――――――――――――――〔〕
A.电流表、电压表均损坏
B.电流表损坏
C.电压表损坏
D.电流表、电压表都不损坏
17、根据欧姆定律可导出公式R=U/I,依此可测定导体的电阻,下列说法中正确的
是：―――――――――――――――――――（）
A、导体的电阻与导体两端的电压成正比
B、导体的电阻与本身的材料和属性有关,与电压、电流无关
C、导体的电阻既与导体两端的电压成正比,又与导体中的电流成反比
D、导体的电阻与导体中的电流成反比
18、如图所示的电路中,电源电压不变,开关闭合后,若滑动 变阻器的滑片P 向右端移动,则（）
A 、电压表的示数和电流表的示数都增大
B 、电压表的示数和电流表的示数都减小
C 、电流表的示数减小,电压表的示数增大
D 、电流表的示数增大,电压表的示数减小
19、关于电流表和电压表的使用,下列说法错误的是―――――――――()
A 、如不能估计被测电压、电流的大小,可取电表的任意两个接线柱进行试触
B 、电压表可直接测量电源电压,而电流表不能直接接在电源两极间
C 、测量前都必须选择合适的量程
D 、都必须使电流从“+”接线柱流进电表,从“-”接线柱流出 20、如图所示的电路中，小灯泡L 恰能正常发光、若 电源电压U 保持不变，当开关S 闭合时，则―――()．
A 、灯变亮，电流表读数变大
B 、灯变暗，电流表读数变小
C 、灯亮度不变，电流表读数变大
D 、灯亮度不变，电流表读数变小
三、实验、探究题：（21、22、23每题8分，24题6分，共30分）
21、在温度一定的条件下，做“研究决定电阻大小因素”的实验时，采用了_______的方法，即每次选用两根合适的导线，测出通过它们的电流，然后进行比较得出结论。
下表给出了实验中所用到的导线的情况。
⑴为了研究导线电阻与材料是否有关，应选用的两根导线
是 。
⑵为了研究导线电阻与长度是否有关，应选择的两根导线是 。
⑶
为了研究导体电
阻与横截面积是否有关，应选择的两根导线是 。
22、为测定小灯泡的电阻，给你如图所示的器材，请你用笔代替导线完成电路的连接，并在虚线框内画出电路图。
23、如图所示，是利用电压表和电流表测量电阻的实验装
置。
⑴根据图甲所示的电路图把实物图乙连接完整，要求电流表、电压表均接低量程.
⑵图丙是某一次测量时电压表的数据，则此时电压表的读数是，如果此时电流表的读数是0.16A ，则电阻是Ω.
甲乙丙
24．小宁用两节干电池和一个灯泡连接了如图所示的电路， 用来探究铅笔芯AB 的导电性．探究中发现，灯泡能发光，
这说明铅笔芯是 ，发出微弱的光说明，当P 向右移动时灯泡亮度。
（填渐暗或渐亮或不变）． 四、综合题：（共19分，25题3分，26题4分，27题6分，28题6分） 25、为什么电压越高越危险？请从欧姆定律的角度来解释。
导体代号 A B C D E F G 材料 锰铜 钨 镍铬丝 锰铜 钨 锰铜 镍铬丝 长度(m) 1.0 0.5 1.5 1.0 1.2 1.5 0.5 横截面积(mm)2
3.2
0.8
1.2
0.8
1.2
1.2
1.2
Ａ Ｂ
Ｐ
Ｑ
26、某同学认为：“I ＝R
U 变形可得R ＝
I
U 。
而R ＝
I
U 就表明，导体的电阻R 跟它两端的电压成正比，跟它电流成反比。
”这
种说法对吗？为什么？
27．在家庭电路中，常用试电笔来判别火线和零线。
家庭电路的电压为220伏特，某同学用阻值为800千欧的测电笔与火线接触时氖管发光，该同学手与地面间的人体电阻为80千欧，则通过该同学的电流为多少mA ？
28．将两个电阻R 1与R 2并联后接在电压为24V 的电源上，开关S 闭合后干路电流为2A,通过电阻R 1的电流是1.2A,求：R 1与R 2的阻值分别为多少Ω？
一、填空题：（每空1分、共24分）
1、2、两节电池电压大2、材料、长度、横截面积性质3、0.1105105 4、变阻器5、220不高于366、88 7、1.53 8、串59、0.7A12.5V 10、1.50.511、L 1断路L 2短路 二、选择题：（每题3分，共27分）
12、（C ）13、（A ）14、（B 〕15、〔B 〕16、〔D 〕 17、（B ）18、（B ）19、(A)20、(A)．
三、实验、探究题：（21、22、23每题8分，24题6分，共30分） 21、控制变量(1)CF(2)CG(3)AD 22、
23、0.8V5Ω
24．导体导电性能弱渐亮 四、综合题
25、答：在电阻一定时，据I ＝
R
U ，电压越高，电流越大。
26、答：不对。
因为导体的电阻是导体本身的一种性质，跟电压和电流无关。
27．解：R ＝800K Ω＋80K Ω＝880K Ω＝8.8×105Ω 据欧姆定律：I ＝
R
U ＝
5
108.8220 A ＝0.25mA
28．U 1＝U 2＝U ＝24VR 1＝U 1/I 1＝24V/1.2A ＝20Ω 据：I ＝I 1＋I 2I 2＝I －I 1＝2A －1.2A ＝0.8A R 2＝U 2/I 2＝24V/0.8A ＝30Ω#。
