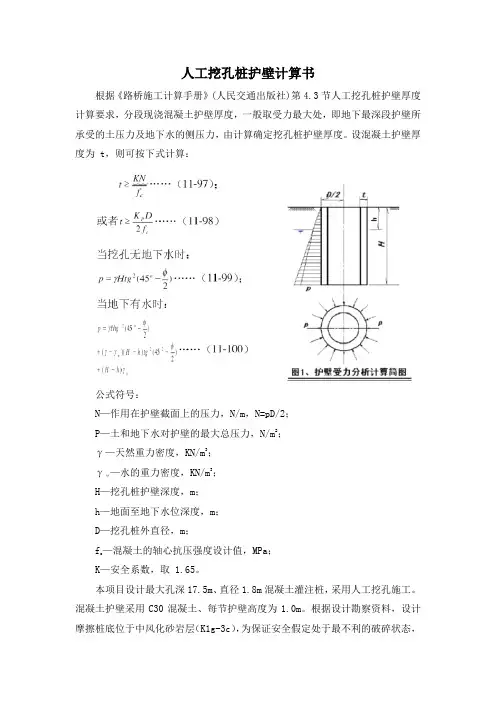

人工挖孔桩护壁计算书根据《路桥施工计算手册》(人民交通出版社)第4.3节人工挖孔桩护壁厚度计算要求，分段现浇混凝土护壁厚度，一般取受力最大处，即地下最深段护壁所承受的土压力及地下水的侧压力，由计算确定挖孔桩护壁厚度。

设混凝土护壁厚度为 t，则可按下式计算：公式符号：N—作用在护壁截面上的压力，N/m，N=pD/2；P—土和地下水对护壁的最大总压力，N/m2；γ—天然重力密度，KN/m3；—水的重力密度，KN/m3；γωH—挖孔桩护壁深度，m；h—地面至地下水位深度，m；D—挖孔桩外直径，m；—混凝土的轴心抗压强度设计值，MPa；fcK—安全系数，取 1.65。

本项目设计最大孔深17.5m、直径1.8m混凝土灌注桩，采用人工挖孔施工。

混凝土护壁采用C30混凝土、每节护壁高度为1.0m。

根据设计勘察资料，设计摩擦桩底位于中风化砂岩层（K1g-3c），为保证安全假定处于最不利的破碎状态，其天然重力密度γ=25 KN/m3，内摩擦角φ=20°。

路改桥1#、2#墩地下水较丰富，地面至地下水位深度h=3m。

计算确定混凝土护壁厚度如下：最深段的总压力为：=25×17.5×tg2（45°-10°）+（25-10）×（17.5-3）×tg2（45°-10°）+（17.5-3）×10=465.95KN/m2用C30混凝土，f=14.3MPa（考虑24小时护壁强度最多达到设计的30%，即c=4.29MPa），D=1.8m。

则有：折算fc1=（1.65×465.95×180）÷（2×4.29×103）≈16.13cm考虑挖孔作业每天施做一节（每节1m），护壁混凝土强度跟不上，为保证安全护壁厚度按20cm 施工。

当天挖的孔桩当天浇筑完护壁砼，护壁混凝土浇筑采用人工敲击模板或用竹竿、木棒反复振捣，确保振捣密实；桩护壁坚向钢筋按φ10@150，横向钢筋按φ10@150布置，竖向钢筋伸入下段护壁内10cm。

人工挖孔桩护壁护壁厚度的计算 (示例版)

人工挖孔桩护壁护壁厚度的计算 (示例版)（文档一）【注意】本文档仅供参考，具体计算需根据实际情况进行调整。

为确保计算结果的准确性，请咨询专业工程师进行复核。

1. 引言人工挖孔桩护壁用于土方工程中，旨在保护挖孔桩的稳定与安全。

本文档旨在介绍人工挖孔桩护壁厚度的计算方法。

2. 计算原理挖孔桩护壁的厚度应能承受土压力和水压力，保证结构的稳定性。

计算护壁厚度需要考虑以下因素：- 土层的力学特性- 挖孔桩的直径- 水位高度- 设计的安全系数3. 基本公式人工挖孔桩护壁厚度的计算可以使用以下公式进行：h = k1 * (P + W) / σ其中：h为护壁的厚度（单位：米）k1为安全系数P为土压力（单位：帕斯卡）W为水压力（单位：帕斯卡）σ为土方的抗剪强度（单位：帕斯卡）4. 参数计算（1）计算土压力P：P = γ * H * tan(θ)其中：γ为土的单位体积重量（单位：千克/立方米）H为土重要考虑的高度（单位：米）θ为土的摩擦角（2）计算水压力W：W = γw * Hw其中：γw为水的单位体积重量（单位：千克/立方米）Hw为水的高度（单位：米）（3）计算护壁厚度根据前述的基本公式，将计算得到的P和W代入可得护壁的厚度h。

5. 结论本文档介绍了人工挖孔桩护壁厚度的计算方法，通过对土压力和水压力的计算以及结构安全系数的考虑，可以确定合适的护壁厚度。

附件：无法律名词及注释：无（文档二）【注意】本文档仅供参考，具体计算需根据实际情况进行调整。

为确保计算结果的准确性，请咨询专业工程师进行复核。

1. 引言人工挖孔桩护壁用于土方工程中，旨在保护挖孔桩的稳定与安全。

本文档旨在介绍人工挖孔桩护壁厚度的计算方法。

2. 计算原理挖孔桩护壁的厚度应能承受土压力和水压力，保证结构的稳定性。

计算护壁厚度需要考虑以下因素：- 土层的力学特性- 挖孔桩的直径- 水位高度- 设计的安全系数3. 基本公式人工挖孔桩护壁厚度的计算可以使用以下公式进行：h = k2 * (P + W) / σ其中：h为护壁的厚度（单位：米）k2为安全系数P为土压力（单位：帕斯卡）W为水压力（单位：帕斯卡）σ为土方的抗剪强度（单位：帕斯卡）4. 参数计算（1）计算土压力P：P = γ * H * tan(φ)其中：γ为土的单位体积重量（单位：千克/立方米）H为土重要考虑的高度（单位：米）φ为土的内摩擦角（2）计算水压力W：W = γw * Hw其中：γw为水的单位体积重量（单位：千克/立方米）Hw为水的高度（单位：米）（3）计算护壁厚度根据前述的基本公式，将计算得到的P和W代入可得护壁的厚度h。

桩基及基坑支护工程量计算规则

桩基及基坑支护工程量计算规则桩基及基坑支护工程量计算规则桩基及基坑支护工程量计算规则，小蚂蚁算了工厂总结了桩基工程量规则和支护工程量计算规则，下面来详细了解下。

1、钢筋混凝上方桩、预应力离心管桩按设计桩长（含桩尖部分）乘以桩截面面积以立方米计算。

预应力离心管桩空心部分的体积应扣除。

2、送桩按实际发生计取，其工程量按桩截面面积乘以送桩深度（桩顶至自然地坪另加50cm）以立方米计算。

3、截预制混凝土桩以根计算。

接桩按设计接头以个计算。

4、现浇钢筋混凝土钻孔桩、灰土桩、碎石桩、CFG桩（水泥粉煤灰碎石桩）按设计桩长（包括桩尖）乘以桩径截面面积以立方米计算。

扩体的体积并入到桩体积计算。

5、人工挖孔桩按设计桩长乘以设计上口截面面积（包括护壁体积）以立方米计算。

6、喷射混凝上支护按图示尺寸以平方米计算。

压边已含在定额中，不另行计算。

7、桩间护壁按护坡的图示尺寸以平方米计算。

8、打、拔钢板护坡桩按设计钢板桩重量以吨计算。

9、锚杆按设计图示孔道长度以米计算。

10、钢腰梁按设计图纸以米计算。

11、桩顶连梁按设计图示尺寸以立方米计算。

12、凿桩头按个计算。

13、泥浆运输按实际体积以立方米计算。

14、褥垫层按设计图示尺寸以立方米计算。

15、地下连续墙挖土成槽，浇注混凝上按连续墙设计长度乘以厚度乘以槽深（加0、5m）以立方米、计算。

16、地下连续墙的钢筋制作、安装按设计图示尺寸乘以单位理论重量以吨计算。

17、锁口管及清底置换以段为单位计算。

18、土钉按图示尺寸以米计算。

上述的就是桩基及基坑支护工程量计算规则，小蚂蚁算量工厂提示如果有新工程算量规则，大家要按新规则计算。

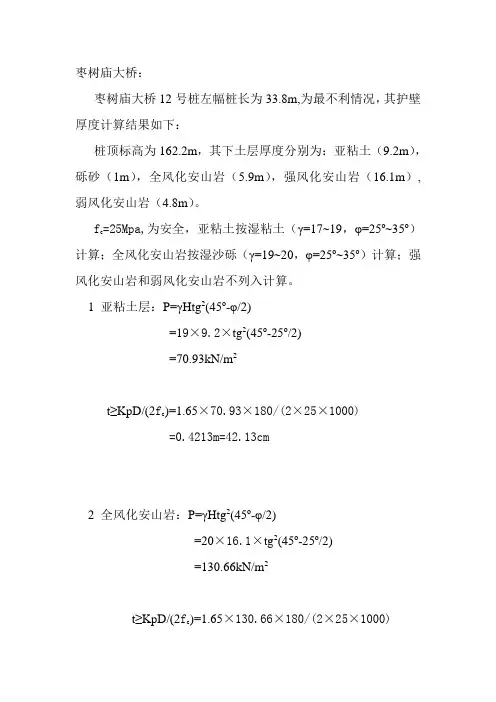

枣树庙大桥：枣树庙大桥12号桩左幅桩长为33.8m,为最不利情况，其护壁厚度计算结果如下：桩顶标高为162.2m，其下土层厚度分别为：亚粘土（9.2m），砾砂（1m），全风化安山岩（5.9m），强风化安山岩（16.1m）,弱风化安山岩（4.8m）。

f c=25Mpa,为安全，亚粘土按湿粘土（γ=17~19，φ=25o~35o）计算；全风化安山岩按湿沙砾（γ=19~20，φ=25o~35o）计算；强风化安山岩和弱风化安山岩不列入计算。

1 亚粘土层：P=γHtg2(45o-φ/2)=19×9.2×tg2(45o-25o/2)=70.93kN/m2t≥KpD/(2f c)=1.65×70.93×180/(2×25×1000) =0.4213m=42.13cm2 全风化安山岩：P=γHtg2(45o-φ/2)=20×16.1×tg2(45o-25o/2)=130.66kN/m2t≥KpD/(2f c)=1.65×130.66×180/(2×25×1000)=0.7761m=77.61cm黄庄大桥：黄庄大桥7号桩左幅桩长为11.3m,考虑土层结构，为最不利情况，其护壁厚度计算结果如下：桩顶标高为192.3m，其下土层厚度分别为：亚粘土（0.8m），卵石（6.2m），强风化安山岩（0.5m）,弱风化安山岩（3.2m）。

f c=25Mpa,为安全，卵石按湿沙砾（γ=19~20，φ=25o~35o）计算；强风化安山岩和弱风化安山岩不列入计算。

卵石层：P=γHtg2(45o-φ/2)=20×7×tg2(45o-25o/2)=56.81kN/m2t≥KpD/(2f c)=1.65×56.81×180/(2×25×1000) =0.3375m=33.75cm。

人工挖孔桩护壁计算

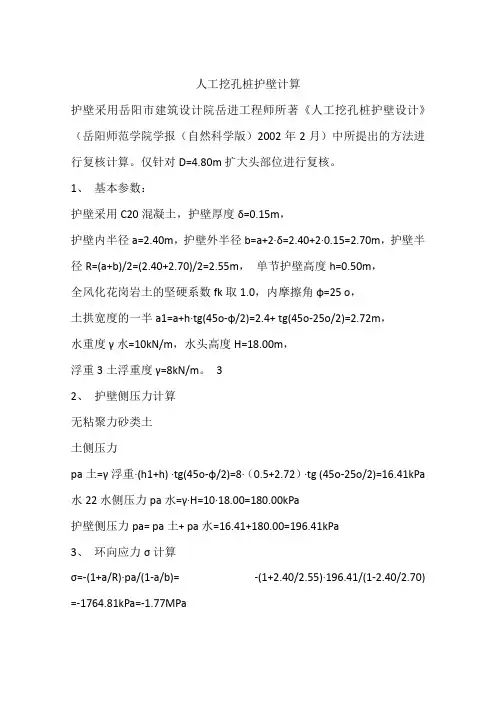

人工挖孔桩护壁计算护壁采用岳阳市建筑设计院岳进工程师所著《人工挖孔桩护壁设计》（岳阳师范学院学报（自然科学版）2002年2月）中所提出的方法进行复核计算。
