平面图立面图剖面图包含的图纸信息

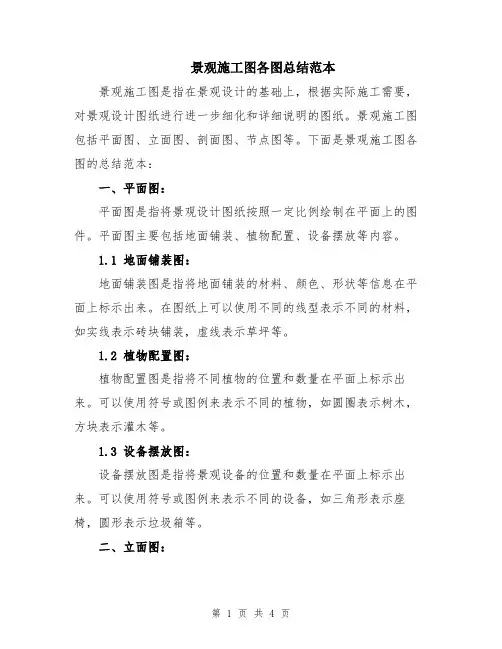

景观施工图各图总结范本
景观施工图各图总结范本景观施工图是指在景观设计的基础上，根据实际施工需要，对景观设计图纸进行进一步细化和详细说明的图纸。
景观施工图包括平面图、立面图、剖面图、节点图等。
下面是景观施工图各图的总结范本：一、平面图：平面图是指将景观设计图纸按照一定比例绘制在平面上的图件。
平面图主要包括地面铺装、植物配置、设备摆放等内容。
1.1 地面铺装图：地面铺装图是指将地面铺装的材料、颜色、形状等信息在平面上标示出来。
在图纸上可以使用不同的线型表示不同的材料，如实线表示砖块铺装，虚线表示草坪等。
1.2 植物配置图：植物配置图是指将不同植物的位置和数量在平面上标示出来。
可以使用符号或图例来表示不同的植物，如圆圈表示树木，方块表示灌木等。
1.3 设备摆放图：设备摆放图是指将景观设备的位置和数量在平面上标示出来。
可以使用符号或图例来表示不同的设备，如三角形表示座椅，圆形表示垃圾箱等。
二、立面图：立面图是指将景观设计图纸的某一立面按照一定比例绘制在平面上的图件。
立面图主要包括围墙、栏杆、门窗等内容。
2.1 围墙图：围墙图是指将围墙的形式、高度、材料等信息在立面上标示出来。
可以使用不同的线型表示不同的材料，如实线表示砖墙，虚线表示铁艺栅栏等。
2.2 栏杆图：栏杆图是指将栏杆的形式、高度、材料等信息在立面上标示出来。
可以使用符号或图例来表示不同的栏杆，如X形表示金属栏杆，直线表示木质栏杆等。
2.3 门窗图：门窗图是指将门窗的形式、颜色、材料等信息在立面上标示出来。
可以使用符号或图例来表示不同的门窗，如圆圈表示窗户，方块表示门等。
三、剖面图：剖面图是指将景观设计图纸的某一剖面按照一定比例绘制在平面上的图件。
剖面图主要包括地势、水体、植物、建筑等内容。
3.1 地势剖面图：地势剖面图是指将不同地势的高度、形状等信息在剖面上标示出来。
可以使用等高线或虚线来表示不同的地势，如实线表示山坡，虚线表示平地等。
3.2 水体剖面图：水体剖面图是指将水体的形状、深度等信息在剖面上标示出来。

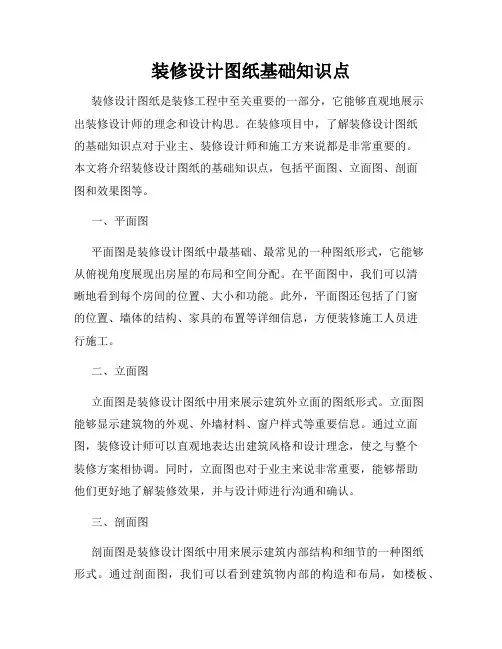

装修设计图纸基础知识点
装修设计图纸基础知识点装修设计图纸是装修工程中至关重要的一部分，它能够直观地展示出装修设计师的理念和设计构思。
在装修项目中，了解装修设计图纸的基础知识点对于业主、装修设计师和施工方来说都是非常重要的。
本文将介绍装修设计图纸的基础知识点，包括平面图、立面图、剖面图和效果图等。
一、平面图平面图是装修设计图纸中最基础、最常见的一种图纸形式，它能够从俯视角度展现出房屋的布局和空间分配。
在平面图中，我们可以清晰地看到每个房间的位置、大小和功能。
此外，平面图还包括了门窗的位置、墙体的结构、家具的布置等详细信息，方便装修施工人员进行施工。
二、立面图立面图是装修设计图纸中用来展示建筑外立面的图纸形式。
立面图能够显示建筑物的外观、外墙材料、窗户样式等重要信息。
通过立面图，装修设计师可以直观地表达出建筑风格和设计理念，使之与整个装修方案相协调。
同时，立面图也对于业主来说非常重要，能够帮助他们更好地了解装修效果，并与设计师进行沟通和确认。
三、剖面图剖面图是装修设计图纸中用来展示建筑内部结构和细节的一种图纸形式。
通过剖面图，我们可以看到建筑物内部的构造和布局，如楼板、墙体、天花板、楼梯等。
剖面图还能够显示出不同部位的高度、尺寸、结构连接等具体信息，有利于施工人员准确地理解并执行设计意图，确保施工质量。
四、效果图效果图是装修设计图纸中最直观、最生动的一种形式，它能够模拟出装修后的实际效果。
通过效果图，我们可以感受到装修设计师所打造的空间氛围、色彩搭配以及摆放的家具和装饰品等。
效果图具有极高的参考价值，业主可以通过效果图更好地了解设计方案，做出决策和调整。
除了以上提到的几种基本图纸形式，装修设计图纸中还包括扩大细部图、家具平面布局图、家具剖面图、施工图等。
这些图纸形式分别强调了不同细节和环节的设计和施工要求，为装修工程提供了准确的信息和指导。
在了解装修设计图纸的基础知识点后，业主可以更好地与装修设计师进行沟通和协商，确保设计方案符合自身需求和审美观念。

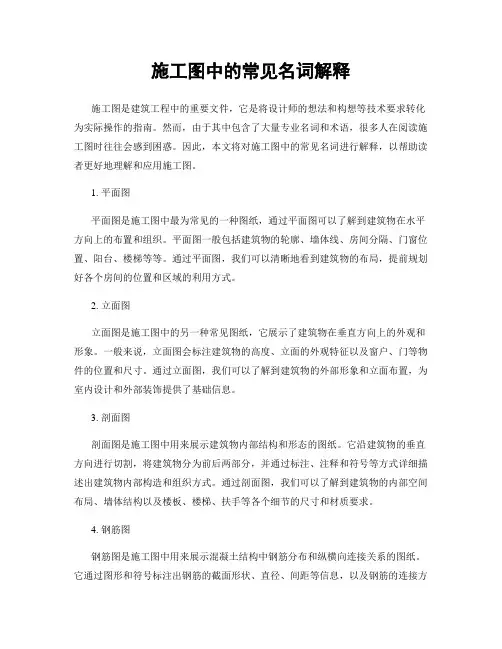

施工图中的常见名词解释
施工图中的常见名词解释施工图是建筑工程中的重要文件，它是将设计师的想法和构想等技术要求转化为实际操作的指南。
然而，由于其中包含了大量专业名词和术语，很多人在阅读施工图时往往会感到困惑。
因此，本文将对施工图中的常见名词进行解释，以帮助读者更好地理解和应用施工图。
1. 平面图平面图是施工图中最为常见的一种图纸，通过平面图可以了解到建筑物在水平方向上的布置和组织。
平面图一般包括建筑物的轮廓、墙体线、房间分隔、门窗位置、阳台、楼梯等等。
通过平面图，我们可以清晰地看到建筑物的布局，提前规划好各个房间的位置和区域的利用方式。
2. 立面图立面图是施工图中的另一种常见图纸，它展示了建筑物在垂直方向上的外观和形象。
一般来说，立面图会标注建筑物的高度、立面的外观特征以及窗户、门等物件的位置和尺寸。
通过立面图，我们可以了解到建筑物的外部形象和立面布置，为室内设计和外部装饰提供了基础信息。
3. 剖面图剖面图是施工图中用来展示建筑物内部结构和形态的图纸。
它沿建筑物的垂直方向进行切割，将建筑物分为前后两部分，并通过标注、注释和符号等方式详细描述出建筑物内部构造和组织方式。
通过剖面图，我们可以了解到建筑物的内部空间布局、墙体结构以及楼板、楼梯、扶手等各个细节的尺寸和材质要求。
4. 钢筋图钢筋图是施工图中用来展示混凝土结构中钢筋分布和纵横向连接关系的图纸。
它通过图形和符号标注出钢筋的截面形状、直径、间距等信息，以及钢筋的连接方式和间距要求。
钢筋图在混凝土工程中起着至关重要的作用，它能够确保建筑物结构的稳定性和安全性。
5. 细部图细部图是施工图中用来展示建筑物各个细部构造和连接方式的图纸。
这些细节往往在整个工程中起到关键的作用，它们决定着建筑物的质量和可靠性。
细部图一般包括建筑构件之间的连接方式、构件的尺寸和材质要求，以及各种细节构造和防水措施等等。
通过细部图，我们能够清楚地了解到建筑物各个部分的构造方式和设计要求。
6. 工程量清单工程量清单是施工图中用来计算工程量和材料消耗的清单。

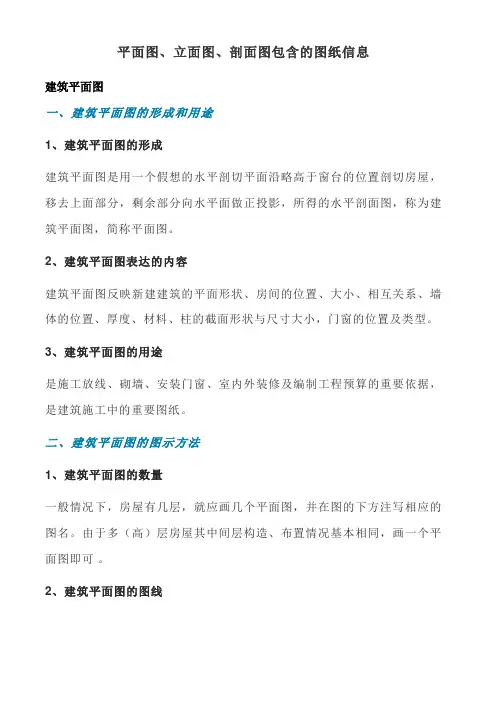

平面图、立面图、剖面图包含的图纸信息
平面图、立面图、剖面图包含的图纸信息建筑平面图一、建筑平面图的形成和用途1、建筑平面图的形成建筑平面图是用一个假想的水平剖切平面沿略高于窗台的位置剖切房屋，移去上面部分，剩余部分向水平面做正投影，所得的水平剖面图，称为建筑平面图，简称平面图。
2、建筑平面图表达的内容建筑平面图反映新建建筑的平面形状、房间的位置、大小、相互关系、墙体的位置、厚度、材料、柱的截面形状与尺寸大小，门窗的位置及类型。
3、建筑平面图的用途是施工放线、砌墙、安装门窗、室内外装修及编制工程预算的重要依据，是建筑施工中的重要图纸。
二、建筑平面图的图示方法1、建筑平面图的数量一般情况下，房屋有几层，就应画几个平面图，并在图的下方注写相应的图名。
由于多（高）层房屋其中间层构造、布置情况基本相同，画一个平面图即可。
2、建筑平面图的图线平面图实质上是剖面图，被剖切平面剖切到的墙、柱等轮廓线用粗实线表示。
未被剖切到的部分如室外台阶、散水、楼梯以及尺寸线等用细实线表示。
门的开启线用细实线表示。
3、建筑平面图的比例建筑平面图常用的比例是1：50、1：100或1：200。
其中1：100使用最多。
三、建筑平面图的图示内容1．表示所有轴线及其编号、以及墙、柱、墩的位置、尺寸。
2．表示出所有房间的名称及其门窗的位置、编号、与大小。
3．注出室内外的有关尺寸及室内楼地面的标高。
4．表示电梯、楼梯的位置及楼梯上下行方向及主要尺寸。
5．表示阳台、雨蓬、台阶、斜坡、烟道、通风道、管井、消防梯、雨水管、散水、排水沟、花池等位置及尺寸。
6．画出室内设备，如卫生器具、水池、工作台、隔断及重要设备的位置、形状。
7．表示地下室、地坑、地沟、墙上预留洞、高窗等位置尺寸。
8．在底层平面图上还应该画出剖面图的剖切符号及编号9．标注有关部位的详图索引符号。
10．底层平面图左下方或右下方画出指北针。
11．屋顶平面图上一般应表示出：女儿墙、檐沟、屋面坡度、分水线与雨水口、变形缝、楼梯间、水箱间、天窗、上人孔、消防梯及其它构筑物、索引符号等。

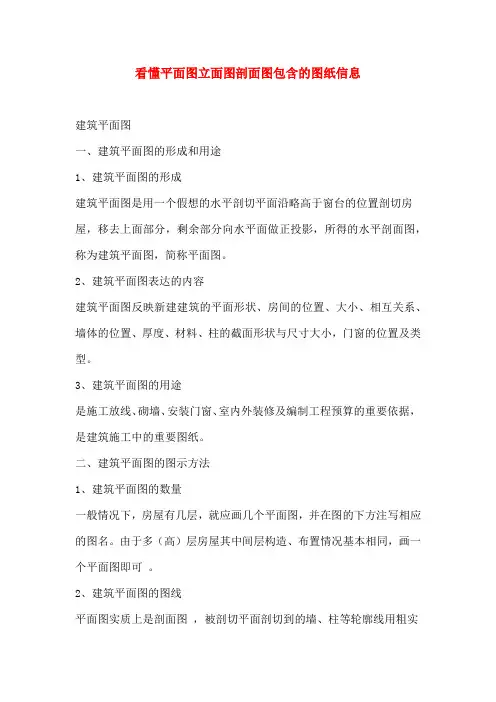

看懂平面图立面图剖面图包含的图纸信息
看懂平面图立面图剖面图包含的图纸信息建筑平面图一、建筑平面图的形成和用途1、建筑平面图的形成建筑平面图是用一个假想的水平剖切平面沿略高于窗台的位置剖切房屋，移去上面部分，剩余部分向水平面做正投影，所得的水平剖面图，称为建筑平面图，简称平面图。
2、建筑平面图表达的内容建筑平面图反映新建建筑的平面形状、房间的位置、大小、相互关系、墙体的位置、厚度、材料、柱的截面形状与尺寸大小，门窗的位置及类型。
3、建筑平面图的用途是施工放线、砌墙、安装门窗、室内外装修及编制工程预算的重要依据，是建筑施工中的重要图纸。
二、建筑平面图的图示方法1、建筑平面图的数量一般情况下，房屋有几层，就应画几个平面图，并在图的下方注写相应的图名。
由于多（高）层房屋其中间层构造、布置情况基本相同，画一个平面图即可。
2、建筑平面图的图线平面图实质上是剖面图，被剖切平面剖切到的墙、柱等轮廓线用粗实线表示。
未被剖切到的部分如室外台阶、散水、楼梯以及尺寸线等用细实线表示。
门的开启线用细实线表示。
3、建筑平面图的比例建筑平面图常用的比例是1：50、1：100或1：200。
其中1：100使用最多。
三、建筑平面图的图示内容1．表示所有轴线及其编号、以及墙、柱、墩的位置、尺寸。
2．表示出所有房间的名称及其门窗的位置、编号、与大小。
3．注出室内外的有关尺寸及室内楼地面的标高。
4．表示电梯、楼梯的位置及楼梯上下行方向及主要尺寸。
5．表示阳台、雨蓬、台阶、斜坡、烟道、通风道、管井、消防梯、雨水管、散水、排水沟、花池等位置及尺寸。
6．画出室内设备，如卫生器具、水池、工作台、隔断及重要设备的位置、形状。
7．表示地下室、地坑、地沟、墙上预留洞、高窗等位置尺寸。
8．在底层平面图上还应该画出剖面图的剖切符号及编号9．标注有关部位的详图索引符号。
10．底层平面图左下方或右下方画出指北针。
11．屋顶平面图上一般应表示出：女儿墙、檐沟、屋面坡度、分水线与雨水口、变形缝、楼梯间、水箱间、天窗、上人孔、消防梯及其它构筑物、索引符号等。

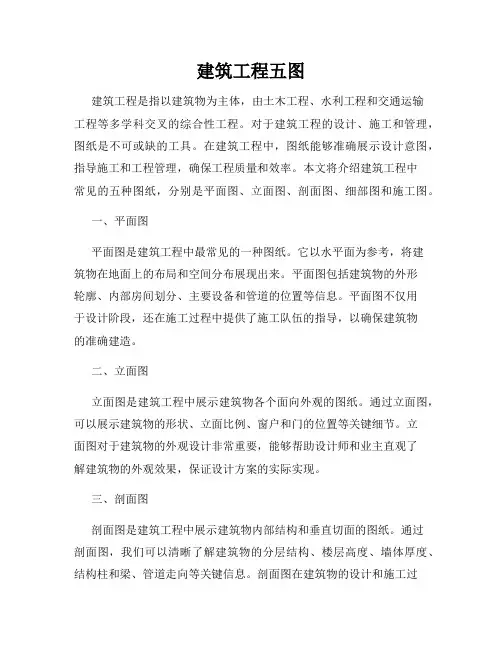

建筑工程五图
建筑工程五图建筑工程是指以建筑物为主体，由土木工程、水利工程和交通运输工程等多学科交叉的综合性工程。
对于建筑工程的设计、施工和管理，图纸是不可或缺的工具。
在建筑工程中，图纸能够准确展示设计意图，指导施工和工程管理，确保工程质量和效率。
本文将介绍建筑工程中常见的五种图纸，分别是平面图、立面图、剖面图、细部图和施工图。
一、平面图平面图是建筑工程中最常见的一种图纸。
它以水平面为参考，将建筑物在地面上的布局和空间分布展现出来。
平面图包括建筑物的外形轮廓、内部房间划分、主要设备和管道的位置等信息。
平面图不仅用于设计阶段，还在施工过程中提供了施工队伍的指导，以确保建筑物的准确建造。
二、立面图立面图是建筑工程中展示建筑物各个面向外观的图纸。
通过立面图，可以展示建筑物的形状、立面比例、窗户和门的位置等关键细节。
立面图对于建筑物的外观设计非常重要，能够帮助设计师和业主直观了解建筑物的外观效果，保证设计方案的实际实现。
三、剖面图剖面图是建筑工程中展示建筑物内部结构和垂直切面的图纸。
通过剖面图，我们可以清晰了解建筑物的分层结构、楼层高度、墙体厚度、结构柱和梁、管道走向等关键信息。
剖面图在建筑物的设计和施工过程中起到了至关重要的作用，能够帮助设计师和施工人员更好地理解和掌握建筑物的内部构造。
四、细部图细部图是建筑工程中展示建筑物各个部位详细构造的图纸。
通过细部图，我们可以了解建筑物中各个构件的连接方式、材料规格、施工方法等重要信息。
细部图在建筑工程中经常使用，它对于施工人员的指导至关重要，能够确保建筑物的施工质量和结构安全。
五、施工图施工图是建筑工程中指导施工的图纸。
与其他图纸不同，施工图更加详细，包括具体的尺寸、标注、细节设计和施工工艺等。
施工图能够帮助施工方了解建筑物的具体要求和施工时序，从而减少误差和管理风险。
在施工图中，施工方可以了解到每个构件的具体安装方法、施工工艺和质量要求，以确保工程的顺利进行。
总结建筑工程中的五种图纸，即平面图、立面图、剖面图、细部图和施工图，都是建筑设计和施工过程中不可或缺的重要工具。
平面图、立面图、剖面图包含的图纸信息该如何看
01建筑平面图2、建筑平面图的图线5．表示阳台、雨蓬、台阶、斜坡、烟道、通风道、管井、消防梯、雨水管、散水、排水沟、花池等位置及尺寸。
6．画出室内设备，如卫生器具、水池、工作台、隔断及重要设备的位置、形状。
7．表示地下室、地坑、地沟、墙上预留洞、高窗等位置尺寸。
8．在底层平面图上还应该画出剖面图的剖切符号及编号9．标注有关部位的详图索引符号。
10．底层平面图左下方或右下方画出指北针。
11．屋顶平面图上一般应表示出：女儿墙、檐沟、屋面坡度、分水线与雨水口、变形缝、楼梯间、水箱间、天窗、上人孔、消防梯及其它构筑物、索引符号等。
施工图常用符号图例大全请参考↓↓↓很实用的施工图常用符号及图例大全（一）底层平面图的识读1．了解平面图的图名、比例。
2．了解建筑的朝向。
3．了解建筑的平面布置。
4．了解建筑平面图上的尺寸。
建筑平面图上标注的尺寸均为未经装饰的结构表面尺寸。
建筑占地面积为首层外墙外边线所包围的面积。
平面面积利用系数K=使用面积/建筑面积×100%5．了解建筑中各组成部分的标高情况。
尺寸等内容。
建筑立面图一、立面图的形成、用途与命名方式在与建筑立面平行的铅直投影面上所做的正投影图称为建筑立面图，简称立面图。
立面图主要反映房屋各部位的高度、外貌和装修要求，是建筑外装修的主要依据。
立面图的命名方式有三种：1、用朝向命名：建筑物的某个立面面向那个方向，就称为那个方向的立面图。
2、按外貌特征命名：将建筑物反映主要出入口或比较显著地反映外貌特征的那一面称为正立面图，其余立面图依次为背立面图、左立面图和右立面图。
1、基本内容（1）建筑立面图主要表明建筑物外立面的形状；一般只标出图两端的轴线及编号，其编号应与平面图一致。
（2）图线在立面图上，门窗应按标准规定的图例画出。
（4）尺寸注法2．从立面图上了解建筑的高度。
6．建立建筑物的整体形状。
建筑剖面图梁、板涂黑。
但宜画出楼地面、屋面的面层线。
1．先了解剖面图的剖切位置与编号。
平面图、立面图、剖面图全方位看懂图纸
平面图、立面图、剖面图全方位看懂图纸01建筑平面图一、建筑平面图的形成和用途1、建筑平面图的形成建筑平面图是用一个假想的水平剖切平面沿略高于窗台的位置剖切房屋，移去上面部分，剩余部分向水平面做正投影，所得的水平剖面图，称为建筑平面图，简称平面图。
2、建筑平面图表达的内容建筑平面图反映新建建筑的平面形状、房间的位置、大小、相互关系、墙体的位置、厚度、材料、柱的截面形状与尺寸大小，门窗的位置及类型。
3、建筑平面图的用途是施工放线、砌墙、安装门窗、室内外装修及编制工程预算的重要依据，是建筑施工中的重要图纸。
二、建筑平面图的图示方法1、建筑平面图的数量一般情况下，房屋有几层，就应画几个平面图，并在图的下方注写相应的图名。
由于多（高）层房屋其中间层构造、布置情况基本相同，画一个平面图即可。
2、建筑平面图的图线平面图实质上是剖面图，被剖切平面剖切到的墙、柱等轮廓线用粗实线表示。
未被剖切到的部分如室外台阶、散水、楼梯以及尺寸线等用细实线表示。
门的开启线用细实线表示。
3、建筑平面图的比例建筑平面图常用的比例是1：50、1：100或1：200。
其中1：100使用最多。
三、建筑平面图的图示内容1．表示所有轴线及其编号、以及墙、柱、墩的位置、尺寸。
2．表示出所有房间的名称及其门窗的位置、编号、与大小。
3．注出室内外的有关尺寸及室内楼地面的标高。
4．表示电梯、楼梯的位置及楼梯上下行方向及主要尺寸。
5．表示阳台、雨蓬、台阶、斜坡、烟道、通风道、管井、消防梯、雨水管、散水、排水沟、花池等位置及尺寸。
6．画出室内设备，如卫生器具、水池、工作台、隔断及重要设备的位置、形状。
7．表示地下室、地坑、地沟、墙上预留洞、高窗等位置尺寸。
8．在底层平面图上还应该画出剖面图的剖切符号及编号9．标注有关部位的详图索引符号。
10．底层平面图左下方或右下方画出指北针。
11．屋顶平面图上一般应表示出：女儿墙、檐沟、屋面坡度、分水线与雨水口、变形缝、楼梯间、水箱间、天窗、上人孔、消防梯及其它构筑物、索引符号等。
总平面、平、立、剖面图
屋顶平面图主要反映：屋顶形状、屋面坡度、檐沟、 女儿墙、落水口、水箱间、上人孔、变形缝等构件的布置。
9-4 建 筑 立 面 图
立面图是房屋各个方向的外墙面的正投影图。通常 根据两端轴线编号来命名。（也可按房屋的朝向来命名， 或称为正立面图、背立面图和侧立面图。）
9-6
建筑详图
详图是将房屋的细部或构、配件用较大的比例 清楚的表达出其详细的构造， 如形状、尺寸、材 料和做法等。
建筑施工图
建筑施工图主要包括建筑施工图的图纸目录、施工 总说明、总平面图、建筑平面图、建筑立面图、建筑剖 面图、门窗表和建筑详图等图纸。
建筑施工图主要表示建筑物的总体布局、外部造型、 内部布置、细部构造、内外装饰以及一些固定设施和施 工要求。
总平面图
建筑总平面图表明新建建筑物四周一定范围 内的总体布置。它反映了新建建筑物的平面形状、 位置、朝向，室外场地、道路、绿化等的布置, 地 形、地貌、标高等以及与周围环境的关系。 是施 工定位、土方施工以及绘制水、 暖、 电等管线总 平面图和施工总平面图的依据。
当某些楼层的平面布置相同，或仅有局部不同时，可用一个 共同的平面图表示， 称为标准层平面图，或X、Y层平面图, X、 Y、Z层平面图。对于局时，通常室外台阶、散水、明沟等，以及剖切符 号及编号、 指北针只在底层平面图上画出；进口处的雨篷只在二 层平面图上画出。
剖面图是用一个或多个假想的垂直于外墙轴线的 竖直剖切面剖切房屋所得到的竖直剖面图。 它反映了 建筑物内部垂直方向的尺寸、分层情况与层高、门窗 洞口与窗台的高度，以及简要的结构形式与构造方式 等情况。
剖面图的数量视房屋的复杂程度和施工实际需要 而定。剖面图的图名应与底层平面图上标注的剖切符 号的编号一致。
建筑平、立、剖面图
索引符号和详图符号
表 示 方 法
备 注
名称
详图的编号
详图所在的 图纸编号
详图在本页图纸内
剖面图的图示内容
建筑剖面图中，必须标注垂直尺寸和标高。 外墙的高度尺寸一般也注三道: 最外侧一道为室外地面以上的总高尺寸； 中间一道为层高尺寸，即底层地面到二层楼面、各层楼面到上一层楼面、顶层楼面到檐口处的屋面等，同时还注明室内外地面的高差尺寸； 里面一道为门、窗洞及洞间墙的高度尺寸。 此外，还应标注某些尺寸，如室内门窗洞、窗台的高度及有些不另画详图的构配件尺寸等。剖面图上两轴线间的尺寸也必须注出。 在建筑剖面图上，室内外地面、楼面、楼梯平台面、屋顶檐口顶面都应注明建筑标高。某些梁的底面、雨篷底面等应注明结构标高。
（一）底层平面图的识读
底层平面图与其他平面图的区别: 楼梯平面图 图名 指南针 散水（明沟） 剖切符号
2.楼层平面图
楼层平面图的图示内容与底层平面图相同。因为室外的台阶、花坛、明沟、散水和雨水管的形状和位置已经在底层平面图中表达清楚了, 所以中间各层平面图除要表达本层室内情况外, 只需画出本层的室外阳台和下一层室外的雨篷、遮阳板等。此外, 因为剖切情况不同, 楼层平面图中楼梯间部分表达梯段的情况与底层平面图也不同.
建筑物有几层就画几个平面图, 楼层平面相同时, 只画标准层平面图。
向下投射
重庆大学区B制图教研室袁晓制作
平面图的形成
~1200
要通过门窗洞口
分类: 沿底层门窗洞口剖切开得到的平面图为底层平面图。当沿二层窗台上沿剖切为二层平面图，以次类推，则可得到三层平面图、四层平面图…。若中间结构完全相同，可用一个标准层来表示，称为标准层平面图。沿最上一层的门窗洞口剖切开得到的平面图为顶层平面图。将房屋直接从上向下进行投射得到的平面图称为屋顶平面图。 一般房屋有底层平面图、标准层平面图、顶层平面图和屋顶平面图四个。此外，有的建筑还有地下层（0.000以下）平面图。
建筑工程资料名词解释
建筑工程资料名词解释建筑工程是一项复杂而庞大的工程，涉及众多专业知识和技术。
在建筑工程中，存在许多特定的名词术语和名词解释，本文将对其中一些常见的建筑工程资料名词进行解释和说明。
一、设计文件1. 平面图：平面图是建筑设计文件的一部分，用于代表建筑物在水平方向的布局和结构。
平面图通常包括建筑物的地面布局，包括房间、走廊、门窗等位置。
2. 立面图：立面图是建筑设计文件的一部分，用于描绘建筑物在垂直方向上的外部视图。
立面图通常包括建筑物的外部形象、门窗位置、建筑材料等。
3. 剖面图：剖面图是建筑设计文件的一部分，用于展示建筑物在某一方向上的纵向结构和构造。
剖面图通常包括建筑物各层的布局和构造细节。
二、施工文件1. 招标文件：招标文件是建筑工程进行招标过程中使用的文件，包括招标公告、招标说明、技术要求、合同条款等。
招标文件描述了项目的技术要求和施工要求，供承包商投标参考。
2. 工程量清单：工程量清单是建筑工程施工中用于计量和计价的文件，包括各项工程量的项目、数量、单位和单价等详细信息。
3. 施工图纸：施工图纸是建筑工程施工过程中使用的图纸，用于指导施工作业。
施工图纸通常包括建筑物各个部位的具体尺寸、结构和施工方法等信息。
三、验收文件1. 竣工图：竣工图是建筑工程完工后编制的文件，记录了实际建筑物的布局和尺寸。
竣工图用于验收、档案备案以及后续维修和改造工作。
2. 验收报告：验收报告是针对建筑工程的验收过程编制的文件，记录了工程的质量、工程量和合格情况等。
验收报告是建筑工程验收的重要依据。
四、档案文件1. 工程档案：工程档案是建筑工程施工完毕后整理和归档的文件资料，包括设计文件、施工图纸、合同文件、竣工图纸等。
工程档案用于建筑物的后期维护和管理。
2. 质量检测报告：质量检测报告是针对建筑工程施工过程中进行的质量检测和测试所编制的文件，记录了工程质量的检验结果和评估。
以上仅是建筑工程资料名词的一部分解释，随着建筑工程的不断发展，还会出现更多的名词和术语。
平面图立面图剖面图包含的图纸信息你都看全了吗？
平面图立面图剖面图包含的图纸信息你都看全了吗？对于建筑设计师、土木工程师等从事相关行业的人们来说，图纸是工作中使用最为频繁的一种工具，对图纸的熟悉程度，也是评价一个设计师能力的重要指标。
平面图、立面图、剖面图作为具有代表性的三种图纸类型，包含了丰富的设计信息和细节，下面就逐个进行详解。
平面图平面图是以正射投影的方式展示建筑物或者房间的平面布局，是指物体在水平方向上的截面。
在建筑设计中，平面图是最先被用到的图纸类型之一，也是设计环节最为重要的绘图形式，常见的平面图包括：总平面布置、底层平面布置、平面道路规划等。
平面图所包含的信息包括：房间的布局、朝向、尺寸、功能分区、家具配置等。
对于工程师、施工队和材料供应商，平面图不仅可以帮助他们准确理解建筑的布局和设计，而且可以作为合同和工作的指导，确保设计与交付的质量一致。
立面图立面图是建筑设计图纸中描述建筑物外立面的图纸。
它通过把建筑物垂直于地面的截面投影到平面上，反映出建筑物在竖直方向上的形态、结构以及外观特征。
立面图包括建筑物的正立面、背面、两侧立面等，通常会展示各个立面的平面布置、材料使用、建筑风格等信息。
立面图所包含的信息包括建筑物的外形、墙体厚度、窗户大小和数量、门的位置和形状、屋顶线条和高度等等。
它们可以帮助建筑师、设计师和工程师理解建筑物的外观和风格，为选择建筑材料、制定工程计划和提供施工指导提供基础。
剖面图剖面图是建筑设计图纸中描述建筑物结构特征的图纸。
它通常用于展示建筑物内部的结构、空间规划，以及建筑物的横截面信息。
地下室层和电梯井也需要用剖面图来展示它们的结构和细节信息。
剖面图所到包含的信息涉及建筑物的高度、楼层高度、墙体厚度、地面高度、屋顶形状等。
对于工程师、建筑师和设计师，剖面图非常重要，帮助他们确定建筑物的设计和布局，对于施工来说，剖面图也可以作为指导建筑物和进行后期维修等工作的依据。
总体说明总的来说，平面图、立面图和剖面图是建筑设计图纸中最常使用的三种类型，对于建筑师、设计师，以及工程师来说，熟练地理解和应用这三种图纸形式是非常重要的。
景观施工图各图总结参考
景观施工图各图总结参考景观施工图是景观设计师与施工方沟通的桥梁，是将景观设计方案转化为实际施工的具体图纸。
它包括平面图、剖面图、立面图、细部图及节点图等多个图纸。
本文将对各种景观施工图进行总结参考。
1. 平面图平面图是景观施工图的基础，它以俯视的方式展示了整个景观区域的布局。
平面图应包括道路、步行路径、建筑物、绿化区域、水景等要素的位置和布局。
平面图还应标注地形高差、坡度、斜坡、雨水收集、排水系统等关键信息。
此外，平面图还应标注景观元素的具体尺寸、距离和位置。
2. 剖面图剖面图是从地面到空中或从地下到地面的景观图，它展示了景观区域的高度、形状和轮廓。
剖面图主要用于展示景观区域的立体结构和形状，如地形高差、坡度、墙体、台阶等。
剖面图还应标注材料的厚度、高度和细节部分。
3. 立面图立面图是展示建筑物或景观元素垂直面的图纸，它展示了景观区域的外表面和特殊元素。
立面图主要用于展示建筑物或景观元素的形状、尺寸和材料。
立面图还应标注窗户、门、植物、灯具等细节元素的位置和尺寸。
4. 细部图细部图是展示景观施工细节的图纸，它展示了各种具体部位的构造和连接方式。
细部图主要用于展示景观元素的拼接、连接、固定等细节。
细部图应包括材料的材质、尺寸和细节构造。
细部图还应标注材料的厚度、连接方式、固定方式等关键细节。
5. 节点图节点图是展示景观节点部位的图纸，它展示了不同景观元素的连接点。
节点图主要用于展示不同景观元素的连接方式和细节。
节点图应包括连接的材料、方式和尺寸。
节点图还应标注连接点的位置、数量和连接方式。
在绘制景观施工图时，需要考虑以下几个因素：1. 准确性：景观施工图的绘制必须准确无误，尺寸、位置、材料等信息需要精确标注，以确保施工能够按照设计要求进行。
2. 逻辑性：景观施工图应具有清晰的逻辑结构，各个图纸之间需要有明确的联系和衔接，以便施工方能够理解设计意图。
3. 规范性：景观施工图应符合相关的标准和规范，包括国家、地区或行业标准。
一套完整的建筑施工图所包含的内容
一套完整的建筑施工图所包含的内容建筑施工图是建筑设计阶段之后，标准化绘制和交付给施工单位的图纸集合。
一份完整的建筑施工图要包含的内容可分为以下几个方面。
1. 建筑平面图建筑平面图是建筑施工图中最基本的图纸，其主要作用是描述建筑物在水平方向上的布置方式以及各房间或区域之间的位置关系。
建筑平面图可以分为总平面图和分平面图两种类型。
总平面图展示了所有楼层的建筑布置情况；分层平面图则分别展示每一层的建筑布置情况。
2. 建筑立面图建筑立面图主要描述建筑物在垂直方向上的表现，包括建筑物外墙的设计、窗户的布置和大门等。
建筑立面图是与展示建筑外在形象非常密切相关的图纸，也是建筑外观设计的重要组成部分。
3. 建筑剖面图建筑剖面图展示的是建筑物尺度的垂直剖面，包括各楼层的布置以及建筑结构和装修工艺。
建筑剖面图的作用是为施工单位提供详细的施工工艺和工作需求，帮助施工单位顺利地按照设计完成建筑物的建设任务。
4. 建筑细部图建筑细部图是对建筑物具体细节的展示和标注。
细部图可以包括建筑物中各种设施，例如通风系统，给排水管道，电气系统等等。
建筑细部图则为施工单位提供了每一个细节需要的具体要求和规范，帮助施工单位完成设计师所规定的要求。
5. 建筑工程设计及计算说明建筑工程设计与计算说明是一份建筑施工图的重要附件，需要在设计阶段就制定好，其中包含了建筑物的各种技术指导和施工要求。
建筑工程设计与计算说明通常会包含地质勘探报告，建筑物的设计理念、施工材料和核心技术要求等内容。
总之，一套建筑施工图所包含的内容多种多样，其中每个图纸内容都各有侧重。
好的建筑施工图能够为施工单位提供详尽的、有待执行的准确指引，提高建筑质量、节省成本，使建筑项目能够按部就班地实现。
建筑知识-平面立面图和剖面图中包含的信息
平面立面图和剖面图中包含的信息01建筑平面图1。
建筑平面图的形成和使用。
建筑平面图是用一个假想的水平切割平面沿着略高于窗台的位置切割房屋，移除上部，并将剩余部分向前投影到水平面。
获得的水平剖面称为建筑平面图。
建筑平面图一、建筑平面图的形成和使用1、建筑平面图的形成建筑平面图是通过用假想的水平切割平面沿着略高于窗台的位置切割房屋，移除上部，并将剩余部分投影到水平面而获得的水平剖视图。
2.建筑平面图中表达的内容建筑平面图反映了新建建筑的平面形状、位置、尺寸、房间的相互关系、位置、厚度、墙体材料、柱子的截面形状和尺寸、门窗的位置和类型。
3.建筑平面图的使用它是施工放线、砌墙、安装门窗、室内外装饰和编制工程预算的重要依据，也是施工中的重要图纸。
二、建筑平面图的图解方法1、建筑平面图的数量一般情况下，一套房子有几层的，要画几个平面图，平面图底部要注明对应的名称。
由于多层住宅的中层结构和布局基本相同，画个平面图就够了。
2.建筑平面图画线平面图本质上是剖面图，由切割平面切割的墙和柱的轮廓线用粗实线表示。
户外台阶、围裙、楼梯、尺寸线等未切割部分用细实线表示。
门的开口线用细实线表示。
3.建筑平面图比例建筑平面图常见的比例是1: 50、1: 100或1: 200。
其中1: 100是最常用的。
三、建筑平面图的图形内容1.标明所有轴线及其数量，以及墙、柱和桥墩的位置和尺寸。
2.标明所有房间的名称以及门窗的位置、数量和尺寸。
3.注意室内外尺寸和室内楼层标高。
4.标明电梯和楼梯的位置，楼梯的升降方向和主要尺寸。
5.标明阳台、遮阳棚、台阶、斜坡、烟道、通风管道、管井、消防梯、雨水管、围裙、排水沟、花池等的位置和尺寸。
6.画出室内设备的位置和形状，如洁具、水池、工作台、隔断、重要设备等。
7.标明地下室、坑、天沟、墙上预留洞、高窗等尺寸。
8.剖面的切割符号和编号也应绘制在底部平面图上9.标记相关零件的详细索引符号。
10.在底部平面图的左下方或右侧绘制北箭头。
工程施工有几种图纸组成
工程施工有几种图纸组成1. 平面图：平面图是工程施工图纸中最常见的一种类型，它用于表达设计方案在水平方向上的布置和分布情况，包括建筑物的平面布局、路面的设计、管道的走向等。
平面图通常包括建筑物的轮廓、墙体的位置、窗户和门的开口位置、楼层的分布等信息，为施工人员提供了空间布局的参考。
2. 剖面图：剖面图是工程施工图纸中描述建筑物或结构物剖面结构的图纸，它展示了建筑物或结构物在垂直方向上的构造和组成情况。
剖面图通常包括建筑物的截面形状、各种构造部件的位置和尺寸、结构物的基础、墙体、柱子、梁等构造要素的分布和连接方式，为施工人员提供了垂直方向上的施工指导。
3. 立面图：立面图是工程施工图纸中描述建筑物或结构物立面形态的图纸，它展示了建筑物或结构物在竖直平面上的结构和外观情况。
立面图通常包括建筑物的外观形态、立面构造、窗户和门的位置、装饰元素等信息，为施工人员提供了建筑物外观设计和装饰方面的参考。
4. 结构图：结构图是工程施工图纸中描述建筑结构体系的图纸，它展示了建筑物的承重结构和支撑体系。
结构图通常包括建筑物的荷载传递路径、结构构件的尺寸和连接方式、承重墙、柱子、梁、板等结构构件的布置和连接方式，为施工人员提供了结构施工的指导和参考。
5. 细部图：细部图是工程施工图纸中描述建筑构件和细部连接细节的图纸，它展示了各种构造部件的细节设计和连接方式。
细部图通常包括建筑构件的具体尺寸、连接方式、细部构造，如柱子和梁的节点连接、墙体和地板的连接、门窗的安装方式等信息，为施工人员提供了施工细节方面的参考。
除了以上几种基本类型的工程施工图纸外，根据具体工程的性质和要求，还可能需要其他类型的图纸，如电气图、给水排水图、通风空调图、消防图等，以满足不同专业的设计和施工需求。
通过这些不同类型的施工图纸，设计人员和施工人员可以相互沟通、协作，保证工程施工的顺利进行和质量的保障。
总的来说，工程施工图纸是工程建设中不可或缺的重要文件，它为工程施工提供了图纸依据和设计指导，确保工程施工按计划、按设计要求进行。
工程施工都需要哪些图
工程施工都需要哪些图一、建筑图纸建筑图纸是工程施工的重要一环，其主要起到规划和设计建筑物的作用。
建筑图纸包括平面图、立面图、剖面图、结构图、布置图、细部图等多种类型，它们通过各种符号、标识来表达建筑物的结构、形状、大小、布局等各种信息。
1. 平面图平面图是建筑图纸中最基础的图纸之一，它主要用于展示建筑物在水平方向上的布局和结构。
平面图一般包括建筑物的地面平面、楼层平面等等。
2. 立面图立面图则是用来展示建筑物在垂直方向上的结构和外观。
它一般用于展示建筑物的外立面、墙体结构等内容。
3. 剖面图剖面图是建筑图纸中展示建筑物断面的一种图纸，主要用来展示建筑物在某一特定方向上的结构和布局。
4. 结构图结构图主要用于展示建筑物的结构设计，包括基础结构、承重墙、梁柱等部分，以及各种结构构件的连接方式和尺寸等信息。
5. 布置图布置图是用来展示建筑物内部各个功能空间的布置和连接方式的图纸，包括房间布局、门窗位置、家具摆放等信息。
6. 细部图细部图是用来展示建筑物内外部各种细节构造和装饰的图纸，包括建筑物的连接方式、装饰图案、细部构造等。
二、结构图纸结构图纸是工程施工中非常重要的一部分，其主要用于表达建筑物的整体结构、承重结构等信息，以保证建筑物的安全和稳定。
结构图纸包括梁柱图、板梁图、墙体结构图、基础图等。
1. 梁柱图梁柱图是用来展示建筑物内部梁柱结构的图纸，包括梁的尺寸、柱的尺寸、连接方式等信息。
2. 板梁图板梁图是用来展示建筑物板梁结构的图纸，包括板的尺寸、梁的尺寸、连接方式等信息。
3. 墙体结构图墙体结构图是用来展示建筑物墙体结构的图纸，包括墙体的材料、厚度、连接方式等信息。
4. 基础图基础图是用来展示建筑物基础结构的图纸，包括地基处理、基础形式、深度、尺寸等信息。
结构图纸的设计和施工非常重要，一旦出现问题可能导致建筑物的不稳定和危险，因此在设计和施工过程中需要谨慎对待。
三、设备安装图纸设备安装图纸是指用来展示建筑物内部各种设备的安装位置、连接方式、管线布置等信息的图纸，如水暖系统图、电气系统图、通风系统图等。
建筑施工图组成
建筑施工图组成建筑施工图是建筑工程中至关重要的一环，它是建筑师、结构工程师、土木工程师等专业技术人员通过绘制的图纸，以展示建筑设计的构造和细节。
建筑施工图是进行建筑施工前的必要准备工作，它包含了丰富的信息和细节，可以提供给施工人员、相关承包商和监理人员参考和遵守。
那么，建筑施工图由哪些组成呢？第一部分：平面图平面图是建筑施工图的基础，它将建筑设计以平面的形式展示出来。
平面图具体包括建筑的外部轮廓，内部各房间及功能区域的分布，门窗的位置和尺寸等。
平面图不仅提供了建筑的整体布局，还包括了一些关键尺寸和坐标，以便后续的施工过程中能够准确地定位和安装。
第二部分：立面图立面图是建筑施工图的重要组成部分之一，它是建筑物的外墙立面的正面视图。
立面图展示了建筑的外观特征和立面细节，包括墙面材料、窗户、门、檐口、装饰元素等。
通过立面图，施工人员可以清晰地了解建筑物的外部布局和纵向分布，确保施工过程中的一致性和正确性。
第三部分：剖面图剖面图是建筑施工图的重要组成部分之一，它展示了建筑物的内部结构和细节。
剖面图以垂直切面的形式，从建筑物的一侧绘制，显示出建筑物的分层结构、楼层高度、墙体厚度、天花板和地板的构造等。
通过剖面图，施工人员可以清楚地了解建筑物的内部构造，从而有针对性地进行施工工作。
第四部分：构造图构造图是建筑施工图的核心部分之一，它详细描述了建筑物的结构框架和承重情况。
构造图包括建筑物的基础结构、梁柱体系、楼板、钢结构等的设计和安装。
通过构造图，建筑师和结构工程师可以确保建筑物的结构稳固和符合设计要求。
第五部分：细部图细部图是建筑施工图的重要补充，它展示了建筑细节的构造和连接方式。
细部图包括墙体连接、门窗安装、屋面排水系统、外墙装饰等细节的构造，为施工过程中的细节处理提供了指导。
通过细部图，施工人员可以理解并准确地将各个部件和材料连接起来，确保建筑的质量和耐久性。
最后，建筑施工图还包括材料清单、工程量计算和技术规范等内容，这些信息和细节对于施工的顺利进行至关重要。
变电工程施工图纸讲解
变电工程施工图纸讲解一、变电工程施工图纸的组成变电工程施工图纸一般由平面图、立面图、剖面图、细部图、接线图等组成，具体如下：1. 平面图：变电工程平面图是展示整个工程布置的图纸，显示整个变电站的主要组成部分和设备的位置关系。
平面图通常包括主变压器、开关柜、配电柜、避雷器、变压器、电缆线路等设备的布置，以及道路、污水处理设施、建筑物等其他相关信息。
2. 立面图：变电工程立面图是显示变电站建筑物外部立面和设备布置的图纸，用于指导建筑的外观设计和设备的安装位置。
立面图一般包括建筑物立面、开关设备的安装位置、散热设备的位置等内容。
3. 剖面图：变电工程剖面图是展示变电站建筑物纵向结构和设备安装方式的图纸，用于指导建筑结构和设备的安装。
剖面图一般包括建筑物剖面、设备的剖面布置、地基情况等内容。
4. 细部图：变电工程细部图是变电站各个部分的详细构造图，包括各种设备的细节尺寸、安装方式、连接方式等信息，用于指导施工人员实际操作。
细部图通常包括设备的连接细节、设备的安装细节、管线连接细节等内容。
5. 接线图：变电工程接线图是展示变电站电气设备之间连接关系的图纸，包括主变压器、开关设备、配电设备之间的接线关系。
接线图一般包括设备之间的电气连接、电流路径、控制信号传输等内容。
二、常见符号解释在变电工程施工图纸中，常常会出现一些特定的符号和标记，需施工人员进行解读。
以下是一些常见的符号解释：1. 地面标高符号：用于表示建筑物或设备与地面的相对高度关系，通常为数字+箭头符号。
2. 建筑物示意图标记：用于表示建筑物的功能、结构等信息，如变电站、机房、控制室等。
3. 设备链接符号：用于表示设备之间的电气、机械连接关系，如电缆、导线、电缆沟等。
4. 管道标记符号：用于表示管道的类型、材质、尺寸等信息，如给水管、排水管、通风管等。
5. 安全标志符号：用于表示施工和运行中的安全注意事项，如高压警示标志、安全通道标志等。
以上是一些常见的符号解释，对施工人员理解变电工程施工图纸非常有帮助。
解析建筑设计中的各种图纸
解析建筑设计中的各种图纸建筑设计中的各种图纸是建筑师进行创作的重要基础。
这些图纸包括平面图、立面图、剖面图和细部图等，它们描绘了建筑物的不同方面，帮助建筑师确保设计符合规范、实用且美观。
在本文中，我们将深入分析这些图纸及其作用。
一、平面图平面图是建筑设计过程中最基本的图纸之一，它代表建筑物的水平截面，并显示了建筑物的布局。
平面图通常包括所有楼层的平面布局图，包括主要房间、卫生间、公共空间和通道等。
通过分析平面图，建筑师可以预测流量覆盖范围和确定房间中最佳的摆放位置等细节。
二、立面图立面图展示了建筑物的外观，将建筑物的各个面所反映的视觉效果放在一起显示。
这种图纸可以帮助建筑师了解建筑的风格、窗户和门的安排、材料的选择以及其他外观的特征。
立面图也用于展示建筑物在整个设计方案中与周边环境的协调。
三、剖面图剖面图展示了建筑物的垂直截面。
这种图纸展示了建筑物的高度，包括楼层的高度和房间的高度。
它还可以帮助建筑师弄清建筑物的层次、房间之间的关系和楼梯门的位置等细节。
通过分析剖面图，建筑师可以了解建筑物的空间和材质的设计和布置。
四、细节图细节图显示了建筑物的不同部位的细节，比如门的特征、窗户的轮廓、弯曲的线条和花纹等。
细节图通常用于下订单的时候，以确保装饰细节的制造和执行的精确。
在建筑设计中，这些图纸需要通过计算机辅助设计(CAD)软件进行制作。
通过CAD软件，建筑师可以修改前一步的设计，探索新的设计方案，调整细节。
总之，在建筑设计过程中，各种图纸都起着非常重要的作用。
它们可以帮助建筑师寻找功能、造型和材料的最合适的组合，确保建筑物符合规范、实用且美观。
此外，经过计算机考虑生成的图纸显示了建筑师的创造力，是实现高效施工和美丽建筑的必要前提。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
平面图立面图剖面图包含的图纸信息，你都看全了吗？
一、建筑平面图的形成和用途
1、建筑平面图的形成
建筑平面图是用一个假想的水平剖切平面沿略高于窗台的位置剖切房屋，移去上面部分，剩余部分向水平面做正投影，所得的水平剖面图，称为建筑平面图，简称平面图。
2、建筑平面图表达的内容
建筑平面图反映新建建筑的平面形状、房间的位置、大小、相互关系、墙体的位置、厚度、材料、柱的截面形状与尺寸大小，门窗的位置及类型。
3、建筑平面图的用途
是施工放线、砌墙、安装门窗、室内外装修及编制工程预算的重要依据，是建筑施工中的重要图纸。
二、建筑平面图的图示方法
1、建筑平面图的数量
一般情况下，房屋有几层，就应画几个平面图，并在图的下方注写相应的图名。
由于多（高）层房屋其中间层构造、布置情况基本相同，画一个平面图即可。
2、建筑平面图的图线
平面图实质上是剖面图，被剖切平面剖切到的墙、柱等轮廓线用粗实线表示。
未被剖切到的部分如室外台阶、散水、楼梯以及尺寸线等用细实线表示。
门的开启线用细实线表示。
3、建筑平面图的比例
建筑平面图常用的比例是1：50、1：100或1：200。
其中1：100使用最多。
三、建筑平面图的图示内容
1．表示所有轴线及其编号、以及墙、柱、墩的位置、尺寸。
2．表示出所有房间的名称及其门窗的位置、编号、与大小。
3．注出室内外的有关尺寸及室内楼地面的标高。
4．表示电梯、楼梯的位置及楼梯上下行方向及主要尺寸。
5．表示阳台、雨蓬、台阶、斜坡、烟道、通风道、管井、消防梯、雨水管、散水、排水沟、花池等位置及尺寸。
6．画出室内设备，如卫生器具、水池、工作台、隔断及重要设备的位置、形状。
7．表示地下室、地坑、地沟、墙上预留洞、高窗等位置尺寸。
8．在底层平面图上还应该画出剖面图的剖切符号及编号
9．标注有关部位的详图索引符号。
10．底层平面图左下方或右下方画出指北针。
11．屋顶平面图上一般应表示出：女儿墙、檐沟、屋面坡度、分水线与雨水口、变形缝、楼梯间、水箱间、天窗、上人孔、消防梯及其它构筑物、索引符号等。
施工图常用符号图例大全请参考↓↓↓
很实用的施工图常用符号及图例大全
四、建筑平面图的识读
（一）底层平面图的识读
1．了解平面图的图名、比例。
2．了解建筑的朝向。
3．了解建筑的平面布置。
4．了解建筑平面图上的尺寸。
建筑平面图上标注的尺寸均为未经装饰的结构表面尺寸。
建筑占地面积为首层外墙外边线所包围的面积。
使用面积是指建筑物各层平面布置中可直接为生产或生活使用的净面积总和。
建筑面积是指各层建筑外墙结构的外围水平面积之和。
包括使用面积、辅助面积和结构面积。
平面面积利用系数K=使用面积/建筑面积×100%
5．了解建筑中各组成部分的标高情况。
6．了解门窗的位置及编号。
7．了解建筑剖面图的剖切位置、索引标志。
8．了解各专业设备的布置情况。
（二）标准层平面图和顶层平面图的识读
为了简化作图，已在底层平面图上表示过的内容，在标准层平面图和顶层平面图上不再表示。
顶层平面图上不再画二层平面图上表示过的雨蓬等。
识读标准层平面图和顶层平面图重点应与底层平面图对照异同
（三）屋顶平面图的识读
屋顶平面图主要反映屋面上天窗、水箱、铁爬梯、通风道、女儿墙、变形缝等的位置以及采用标准图集的代号、屋面排水分区、排水方向、坡度、雨水口的位置、尺寸等内容。
02建筑立面图
一、立面图的形成、用途与命名方式
在与建筑立面平行的铅直投影面上所做的正投影图称为建筑立面图，简称立面图。
立面图主要反映房屋各部位的高度、外貌和装修要求，是建筑外装修的主要依据。
立面图的命名方式有三种：
1、用朝向命名：建筑物的某个立面面向那个方向，就称为那个方向的立面图。
2、按外貌特征命名：将建筑物反映主要出入口或比较显著地反映外貌特征的那一面称为正立面图，其余立面图依次为背立面图、左立面图和右立面图。
3、用建筑平面图中的首尾轴线命名：按照观察者面向建筑物从左到右的轴线顺序命名。
施工图中这三种命名方式都可使用，但每套施工图只能采用其中的一种方式命名。
二、建筑立面图的图示内容和规定画法
1、基本内容
（1）建筑立面图主要表明建筑物外立面的形状；
（2）门窗在外立面上的分布、外形、开启方向；
（3）屋顶、阳台、台阶、雨蓬、窗台、勒脚、雨水管的外形和位置；
（4）外墙面装修做法；
（5）室内外地坪、窗台窗顶、阳台面、雨篷底、檐口等各部位的相对标高及详图索引符号等。
2、规格和要求
（1）定位轴线
一般只标出图两端的轴线及编号，其编号应与平面图一致。
（2）图线
①立面图的外形轮廓用粗实线表示；
②室外地坪线用1.4倍的加粗实线（线宽为粗实线的1.4倍左右）表示；
③门窗洞口、檐口、阳台、雨篷、台阶等用中实线表示；
④其余的，如墙面分隔线、门窗格子、雨水管以及引出线等均用细实线表示。
（3）图例
在立面图上，门窗应按标准规定的图例画出。
（4）尺寸注法
在立面图上，高度尺寸主要用标高表示。
一般要注出室内外地坪、一层楼地面、窗洞口9的上下口、女儿墙压顶面、进口平台面及雨篷底面等的标高。
（5）外墙装修做法
外墙面根据设计要求可选用不同的材料及做法，在图面上，多选用带有指引线的文字说明。
三、立面图识读举例
1．从正立面图上了解该建筑的外貌形状，并与平面图对照深入了解屋面、名称、雨蓬、台阶等细部形状及位置。
2．从立面图上了解建筑的高度。
3．了解建筑物的装修做法。
4．了解立面图上的索引符号的意义5．了解其它立面图
6．建立建筑物的整体形状。
03建筑剖面图
一、建筑剖面图的形成与用途
假想用一个或一个以上的铅垂剖切平面剖切建筑物，得到的剖面图称为建筑剖面图，简称剖面图。
建筑剖面图用以表示建筑内部的结构构造、垂直方向的分层情况、各层楼地面、屋顶的构造及相关尺寸、标高等。
剖切的位置常取楼梯间、门窗洞口及构造比较复杂的典型部位。
剖面图的数量，则根据房屋的复杂程度和施工的实际需要而定。
剖面图的名称必须与底层平面图上所标的剖切位置和剖视方向一致。
二、剖面图的图示内容及规定画法
1、定位轴线
应注出被剖切到的各承重墙的定位轴线及与平面图一致的轴线编号和尺寸。
2、图线
室内外地坪线用加粗实线表示；地面以下部分，从基础墙处断开，另由结构施工图表示；剖面图的比例应与平面图、立面图的比例一致；
①比例小于1：50的剖面图，可不画出抹灰层，但宜画出楼地面、屋面的面层线；
②比例大于1：50的剖面图，应画出抹灰层、楼地面、屋面的面层线，并宜画出材料图例；
③比例等于1：50的剖面图，宜画出楼地面、屋面的面层线，抹灰层的面层线应根据需要而定；
在剖面图中一般不画材料图例符号，被剖切平面剖切到的墙、梁、板等轮廓线用粗实线表示，没有被剖切到但可见的部分用细实线表示，被剖切断的钢筋混凝土梁、板涂黑。
但宜画出楼地面、屋面的面层线。
3、尺寸注法
在剖面图中，应注出垂直方向上的分段尺寸和标高。
㈠垂直分段尺寸：一般分三道
的标高，以及各层楼地面的标高。
三、剖面图的识读
1．先了解剖面图的剖切位置与编号2．了解被剖切到的墙体、楼板和屋顶3．了解可见的部分
4．了解剖面图上的尺寸标注。
