人行天桥计算书一、计算跨径8米，设计荷载：人群荷载3KN/(m2); 附加荷载（桥面系荷载）折合10cm厚混凝土计即2.5KN/(m2)。
计算如下：人群荷载：0.5*3*8*8/8=12（KN.m）附加荷载：0.5*25*0.1*8*8/8=10（KN.m）I18工字钢：24.1*9.8*8*8/8=1889（N.m）以上合计：12+10+1.9=23.9（KN.m）δ=23.9*1000/185=129Mpa<145MPa (满足要求)验算：桥梁博士系统文本结果输出输出单元号:4-5输出节点号:4-5********************************************************************************正常使用阶段内力位移输出********************************************************************************承载能力极限状态荷载组合I内力结果:单元号 = 4, 左节点号 = 4内力性质最大轴力最小轴力最大剪力最小剪力最大弯矩最小弯矩轴力 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 剪力 2.393e-001 2.393e-001 3.343e+000 2.393e-001 3.343e+000 2.393e-001 弯矩 1.795e+000 1.795e+000 2.507e+001 1.795e+000 2.507e+001 1.795e+000 单元号 = 4, 右节点号 = 5内力性质最大轴力最小轴力最大剪力最小剪力最大弯矩最小弯矩轴力 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 剪力 -1.910e-014 -1.910e-014 -1.910e-014 -2.101e-014 -2.757e-013 -1.910e-014 弯矩 1.914e+000 1.914e+000 1.914e+000 2.106e+000 2.675e+001 1.914e+000 单元号 = 5, 左节点号 = 5内力性质最大轴力最小轴力最大剪力最小剪力最大弯矩最小弯矩轴力 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 剪力 9.326e-015 9.326e-015 1.026e-014 9.326e-015 -2.444e-013 9.326e-015 弯矩 1.914e+000 1.914e+000 2.106e+000 1.914e+000 2.675e+001 1.914e+000 单元号 = 5, 右节点号 = 6内力性质最大轴力最小轴力最大剪力最小剪力最大弯矩最小弯矩轴力 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 剪力 2.393e-001 2.393e-001 3.343e+000 2.393e-001 3.343e+000 2.393e-001 弯矩 1.795e+000 1.795e+000 2.507e+001 1.795e+000 2.507e+001 1.795e+000 正常使用极限状态荷载组合I内力结果:单元号 = 4, 左节点号 = 4内力性质最大轴力最小轴力最大剪力最小剪力最大弯矩最小弯矩轴力 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000剪力 2.393e-001 2.393e-001 2.989e+000 2.393e-001 2.989e+000 2.393e-001 弯矩 1.795e+000 1.795e+000 2.242e+001 1.795e+000 2.242e+001 1.795e+000 单元号 = 4, 右节点号 = 5内力性质最大轴力最小轴力最大剪力最小剪力最大弯矩最小弯矩轴力 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 剪力 -1.910e-014 -1.910e-014 -1.910e-014 -1.910e-014 -2.465e-013 -1.910e-014 弯矩 1.914e+000 1.914e+000 1.914e+000 1.914e+000 2.391e+001 1.914e+000 单元号 = 5, 左节点号 = 5内力性质最大轴力最小轴力最大剪力最小剪力最大弯矩最小弯矩轴力 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 剪力 9.326e-015 9.326e-015 9.326e-015 9.326e-015 -2.180e-013 9.326e-015 弯矩 1.914e+000 1.914e+000 1.914e+000 1.914e+000 2.391e+001 1.914e+000 单元号 = 5, 右节点号 = 6内力性质最大轴力最小轴力最大剪力最小剪力最大弯矩最小弯矩轴力 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 剪力 2.393e-001 2.393e-001 2.989e+000 2.393e-001 2.989e+000 2.393e-001 弯矩 1.795e+000 1.795e+000 2.242e+001 1.795e+000 2.242e+001 1.795e+000 正常使用极限状态荷载组合I位移结果:节点号 = 4位移性质最大水平最小水平最大竖向最小竖向最大转角最小转角水平位移 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 竖向位移 -3.319e-003 -3.319e-003 -3.319e-003 -4.146e-002 -3.319e-003 -4.146e-002 转角位移 -5.265e-004 -5.265e-004 -5.265e-004 -6.578e-003 -5.265e-004 -6.578e-003 节点号 = 5位移性质最大水平最小水平最大竖向最小竖向最大转角最小转角水平位移 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000竖向位移 -3.585e-003 -3.585e-003 -3.585e-003 -4.478e-002 -3.585e-003 -3.585e-003 转角位移 -4.337e-018 -4.337e-018 -4.337e-018 -6.679e-017 -4.337e-018 -4.337e-018 正常使用阶段支承反力汇总:荷载组合I支承反力组合结果:节点号 = 1内力性质水平最大水平最小竖向最大竖向最小弯矩最大弯矩最小水平力 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 竖向力 9.571e-001 9.571e-001 1.196e+001 9.571e-001 9.571e-001 9.571e-001 弯矩 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 节点号 = 9内力性质水平最大水平最小竖向最大竖向最小弯矩最大弯矩最小水平力 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 竖向力 9.571e-001 9.571e-001 1.196e+001 9.571e-001 9.571e-001 9.571e-001弯矩 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000e+000 0.000e+000 0.000e+000。
索道工程缆绳总长度的数学模型解析

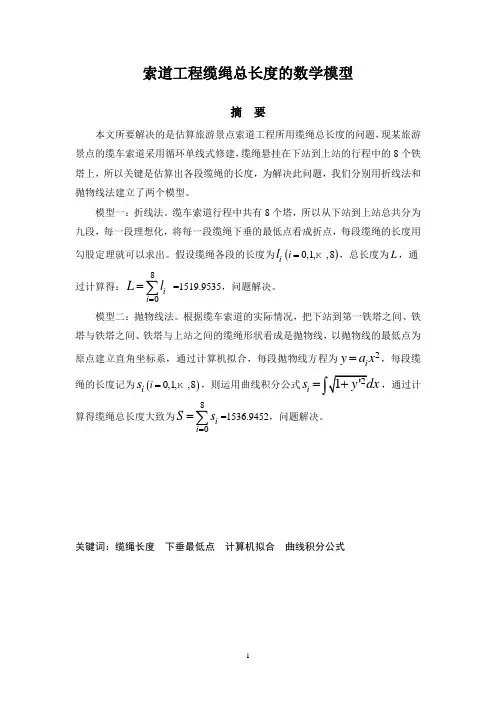

索道工程缆绳总长度的数学模型摘 要本文所要解决的是估算旅游景点索道工程所用缆绳总长度的问题，现某旅游景点的缆车索道采用循环单线式修建，缆绳悬挂在下站到上站的行程中的8个铁塔上，所以关键是估算出各段缆绳的长度，为解决此问题，我们分别用折线法和抛物线法建立了两个模型。
模型一：折线法。
缆车索道行程中共有8个塔，所以从下站到上站总共分为九段，每一段理想化，将每一段缆绳下垂的最低点看成折点，每段缆绳的长度用勾股定理就可以求出。
假设缆绳各段的长度为i l ()0,1,,8i =，总长度为L ，通过计算得：8i i L l ==∑ =1519.9535，问题解决。
模型二：抛物线法。
根据缆车索道的实际情况，把下站到第一铁塔之间、铁塔与铁塔之间、铁塔与上站之间的缆绳形状看成是抛物线，以抛物线的最低点为原点建立直角坐标系，通过计算机拟合，每段抛物线方程为2i y a x =，每段缆绳的长度记为()0,1,,8i i s =，则运用曲线积分公式is =，通过计算得缆绳总长度大致为8i i Ss ==∑=1536.9452，问题解决。
关键词：缆绳长度 下垂最低点 计算机拟合 曲线积分公式问题重述某旅游景点从山脚到山顶有一缆车索道，全长约1471m ，高差为380m ，采用循环单线式修建。
缆绳悬挂在下站到上站的行程中的8个铁塔上，这8个铁塔依山势走向而距离不等，从下站到第一铁塔的水平距离为0d ，高差为0h ；从第一铁塔到第二铁塔的水平距离为1d ，高差为1h ，……,，从第8个铁塔到上站的水平距离为8d ，高差为8h ，具体数据如表5.3所示。
每一段缆绳下垂的最低点不低于两端铁塔最低塔顶悬绳处1m ，试估算整 个索道工程所用的缆绳总长度。
