接触器—熔断器组合电器说明书
JCZR高压真空接触器-熔断器组合电器样本
JCZR□-12（7.2）高压真空接触器—熔断器组合电器一. 使用范围和用途JCZR□-12（7.2）户内高压交流真空接触器－熔断器组合电器是浙江云开自动化产为额定电压12kV（7.2kV）、额定频率50Hz的三相交流户内用高压开关设备，主要由户内高压交流真空接触器和高压限流熔断器组成，具有合分控制与保护功能。
主要适用于10kV及以下负荷较小的电力系统中（如电厂厂用电系统）的高压电器控制和保护，特别适用于需要频繁操作电动机、变压器等的控制和保护。
二. 主要特点与优点JCZR□-12（7.2）户内高压交流真空接触器－熔断器组合电器与高压真空断路器或其他高压电器相比，组合电器的优点在于：1. 在相同开断容量下，组合电器产品体积要比同类产品小的多；2. 短路开断能力强，预期短路开断电流可达40kA（最高可达50kA），而断路器一般为20～31.5kA，而且开断电流越大，成本和体积也相应大幅度增加；3. 可频繁操作，组合电器操作频率可达300次/h；4. 机械及电寿命可达30万次，是真空断路器机械及电寿命的10～30倍，可大幅延长用户更换开关设备的周期，降低用户的总体费用；5. 可快速开断短路电流，一般可在半个周波内开断，而断路器至少需要1个周波以上才能开断；6. 安装更换方便，无需太多的改动即可用于普通的KYN28-12中置柜。
三. 使用环境要求3.1 周围空气温度：-15℃～+40℃，且24h内测得的温度平均值不超过35℃。
3.2 海拔：JCZR□-7.2J(D) 型用于额定电压7.2kV系统时1000m及以下地区；用于额定电压3.6kV系统时3000m及以下地区。
JCZR□-12J(D) 型用于额定电压12kV系统时1000m及以下地区；用于额定电压7.2kV系统时3000m及以下地区。
3.3 周围空气没有明显的受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染。
3.4 湿度相对湿度：日平均值不大于95%，月平均值不大于90%；水蒸气压：日平均值不大于2.2kPa，月平均值不大于1.8kPa 。

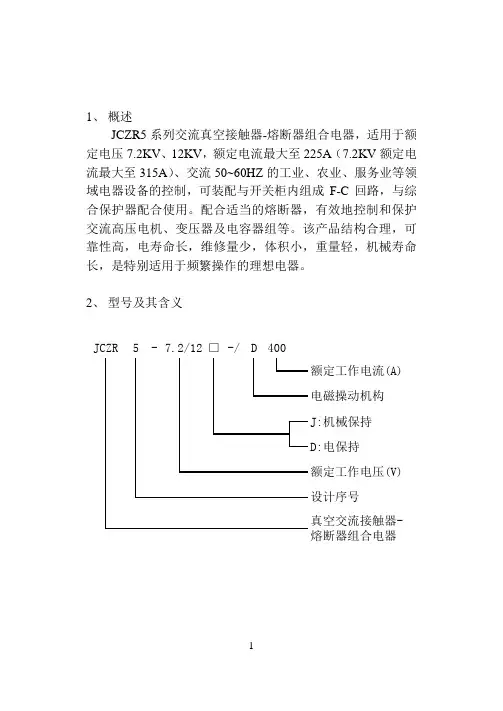

JCZR5说明书
1、 概述JCZR5系列交流真空接触器-熔断器组合电器，适用于额定电压7.2KV 、12KV ，额定电流最大至225A （7.2KV 额定电流最大至315A ）、交流50~60HZ 的工业、农业、服务业等领域电器设备的控制，可装配与开关柜内组成F-C 回路，与综合保护器配合使用。
配合适当的熔断器，有效地控制和保护交流高压电机、变压器及电容器组等。
该产品结构合理，可靠性高，电寿命长，维修量少，体积小，重量轻，机械寿命长，是特别适用于频繁操作的理想电器。
2、 型号及其含义400JCZR5-7.2/12□-/D3、使用环境条件3.1环境温度：周围空气温度最高不超过+10℃，最低不低于-25℃；3.2 海拔高度：安装地点的海拔高度不超过1000米；3.3 相对湿度：日平均值不大于95%，月年平均值不大于90%；3.4工作环境：无雨雪侵蚀、明火、爆炸危险、化学腐蚀及强烈震动的场合；3.5 污染等级：Ⅲ级；3.6 安装条件：安装平面与水平面的倾角不大于5°；注：当用户的使用环境、条件与上述不符时，请用户提出其具体要求，本公司可为用户进行特殊设计，尽可能满足用户的需求。
4主要技术参数(见表1)表一5、结构、功能5.1 JCZR5组合电器主要有真空接触器、高野限流熔断、底盘车、58芯航空插座等组合而成。
真空接触器主要有真空灭弧室、操作机构、控制电磁铁、控制电源及其它辅助部件构成；高压限流熔断主要有熔断器盒、支架及熔断器等组成；底盘车主要有推进机构、连锁机构、手柄等部件组成。
5.2 JCZR5组合电器可配装于KYN系列高压柜中，配柜宽650、800mm两种。
动触头中心距和外形尺寸详见图1、图2。
5.3 JCZR5组合电器控制方式有机械保持和电保持两种。
机械保持是合闸锁扣装置使接触器保持合闸状态，分闸电磁铁得电动作后，使分闸锁扣解扣，有分闸弹簧驱动操作机构完成分闸。
电保持是电磁铁完成合闸功能后仍然维持保持功能，切断电磁线圈的供电回路，由分闸弹簧驱动操作机构完成分闸。
AGE接触器说明书
2-2 开断原理
接触器主触头在陶瓷的真空灭弧室中操作，灭弧室的真空度高 达1.33X10-4Pa。
接触器分闸时，真空灭弧室的动静触头快速地开断。在分闸过 程中高温触头 产生的金属蒸汽使电弧持续到电流第一次过零点。 在电流过零点时，金属蒸汽迅速凝结使动静触头之间重新建立起很 高的电介质强度，维持很高的瞬态恢复电压值。
在电动机保护选择熔断器时，应确定使用条件： 额定电压：必须大于工作电压。 额定电流：用于直流起动的熔断器额定电流的使用按如下公式： ly=NInδ 其中： N： 起动电流与满载电流之比，通常N=6； In：电动机满载电流；
Iy：在起动时间内的电流值； δ：综合系数 如表。（n=每小时启动次数）
n
2
2-3-3电动分闸操作
分闸操作是通过接通组合电器分闸电磁铁电气回路完成分闸操 作，同时解除手车机械联锁合闸电气回路联锁。
2-3-4 联锁
组合电器主回路处于合闸状态时，主回路合闸位置（辅助）开 关与合闸电磁铁线圈电气回路之间联锁而不能合闸。该联锁可实现 当组合电器处于合闸状态时合闸电磁铁线圈不能通电的要求。组合 电器主回路状态与分闸电磁铁线圈电气回路之间的联锁。该联锁可 实现当接触器处于分闸状态时分闸电磁铁线圈不能通电的要求。当 组合电器过流时，熔断器通过机械联锁紧急分闸操作。组合电器处 于合闸状态，任何情况下都可以通过手动按钮或者通过有独立电源 供电的分闸电磁铁对组合电器进行紧急分闸操作。
4-1熔断器
熔断器符合GB/T15166.2《交流高压熔断器 限流式熔断器》标 准的规定，熔断器安装在熔断器盒中，串联在交流真空接触器和负 载回路中。熔断器对变压器、电动机、电压互感器、电容器起到限 流保护。短路保护通过熔断器实现，它由交流高压真空接触器和熔 断器的联锁配合来实现。
真空接触器-熔断器组合电器的应用
真空接触器—熔断器组合电器的应用冯建兴厦门兴厦控电气有限公司摘要：通过对高压真空接触器-熔断器组合电器(F-C回路)的功能分析，介绍其与真空断路器在应用方面的区别和优势。
关键词：高压真空接触器；F-C回路；应用Application of Vacuum Contactor-FuseCombinationsFeng Jianxing Xiamen Xingxiakong Electric Co., Ltd. Abstract：Introduced the difference on application of vacuum contactor-fuse combinations, based on the technical principle. Key Words：Vacuum Contactor; F-C Circuit; Application;0 前言在国外的3～24kV配电系统中，通常除了重要的进线开关、母联开关或控制主变的开关外，其余中小容量的变压器、电动机以及箱变，多采用相应负荷电流较小的小型开关装置来实现控制。
真空接触器基于结构简单、操作功小、易于控制，尤其是它能频繁操作、体积紧凑的突出特点，最适合控制频繁起动的高压电动机、水泵、风机以及冶炼熔炉变压器等设备，已成为一种性能非常优越的新型起动装置，许多国家已大量使用，因此迅速发展成为一大类真空开关电器产品。
真空接触器-熔断器组合电器是利用能开断大范围短路电流的高压熔断器与可频繁操作的真空接触器配合，应用于发电、石化、冶金等工业的电力拖动系统，作为频繁起动的电动机的起动装置，因此也被称为综合起动器（简称F-C回路）。
可代替断路器，成为一种经济的开关装置。
1 F-C回路的原理和特点与断路器不同，接触器除手动操作外，只有一个休止位置。
接触器能关合、承载和开断正常电流及规定的过载电流。
其真空灭弧室采用杯状触头（多为AgWC材料或CuWTe材料），具有截流值低、操作功小、可频繁操作等特点。
unigear zvc金属封闭式开关设备 熔断器一接触器 安装使用说明书
—U n iG ea r Z V C 金属封闭式开关设备熔断器一 接触器—安装使用说明书UniGear ZVC 金属封闭式开关设备熔断器 一 接触器• 安全的防护能力• 卓越的产品质量• 灵活的解决方案•经济的运维成本— 目录005 006 006 007008 009 009 010 – 011 012 – 013 014 – 015 016 – 017 0181 概述2 标准和规范3 型式试验报告4 技术规范5 外形尺寸与重量6 收货与检查7 储存与检查8 基本结构9 安装10 操作11 维护12 故障处理• 开关设备只能安装于适合电气设备工作的户内场所• 确保由专业人员来进行安装、操作和维护• 必须保证安装、操作和维护过程符合标准和法规的要求• 严格遵守本操作手册的规定• 不要超出开关设备在正常工作条件下的额定参数• 确保操作人员可方便的得到本指导手册，且拥有能执行正确操作的技能• 应特别注意说明书中标有如下危险标志的注意事项正确可靠的操作确保您和他人的安全！如有任何需求，请联系ABB 客户服务人员。
—安全第一 ！4U n i G e a r Z V C 金属封闭式开关设备 安装使用说明书UniGear ZVC 是三相交流，空气绝缘的户内开关设备，用于操作、控制和保护额定电压7.2 kV 及以下、额定电流400 A 及以下的电动机和变压器。
其它场合的应用，请与本公司协商确认。
UniGear ZVC 结构紧凑，易于维护，创造性的使开关柜小型、轻便，有效地地提高了配电室的空间利用率。
UniGear ZVC 外壳由2 mm 厚的热镀锌板制成。
结构设计形式为金属封闭式，防护等级为IP4X ，采用真空开断技术，以及将导体浇铸在环氧树脂内，确保开关柜具有较长的使用寿命。
开关柜内装有一个可关合短路电流的接地开关，所有的操作，即合-分-隔离-接地均可闭门操作，尽可能地确保当发生内部燃弧故障时的人身和设备安全，并且避免异物进人和电气绝缘下降对开关柜的影响。
6KVF-C高压真空接触器—高压限流熔断器组合电器资料
• 动作特性以时间轴为常数。熔断电流误差
不大于10%，动作时间不大于0.01s。
• 熔断器在360°以内任何方位安装，都不应
影响其熔断特性。
• 熔断器承受西熔产品。
F-C开关操作过程中一些留意事项
• 1、首先开关的停送电操作必需严
真空接触器的开断原理
• 假设用于掌握高压电动机，因截流值不高
于0.5A，所以仅产生很低的过电压值，此 特性对电动机的爱护特别重要。
真空接触器的动作原理
• 就对真空接触器主触头的掌握而言，有电
磁式操作机构和弹簧储能式操作机构二种 ，由于电磁式分合闸频率可到达2023次/小 时，故目前均承受电磁式操作机构。掌握 回路电压有直流110V、220V；沟通110V、 220V；保持方式有电气自保持和机械自保 持两种。电气自保持机构是合闸线圈得电 动作使得接触器主触头合闸，当接触器合 闸后，合闸线圈断电转成保持线圈得电， 确保接触器主触头处于合闸状态。
• 开关过流等爱护靠熔断器
熔断来实现断开回路。
• 停送电操作同DV4开关。
VSC柜
• VSC柜全称金属铠装全隔离手车F-C开关柜
。
• VSC 中压真空接触器是适用于沟通配电系
统的电气开关设备，尤其是适合于频繁操 作场合的抱负电器。永磁操动机构由宽电 源稳压模块供电。不同的电源模块可依据 功能模块及帮助电源电压的要求选择。
• 5、小车开关在进出车时应将柜门关好。 • 6、进车前应留意接地刀闸的位置，确保接
地刀闸在分开位置。
F-C开关操作过程中一些留意事项
• 7、进出车前应留意断开掌握电源开关，保
VCR193接触器使用说明书
目录1 概述 (2)1.1 总则 (2)1.2 可提供的形式 (2)1.3 应用领域 (2)1.4 依据标准 (2)1.5 使用条件 (2)1.6 主要技术特性 (3)1.7 结构及原理 (3)1.7.1 主体结构 (3)1.7.2 灭弧原理 (4)1.7.3 动作原理 (4)2 熔断器选用说明（仅供参考） (4)2.1 熔断器 (4)2.2 电动机保护熔断器的选用 (4)2.3 变压器保护熔断器的选用 (4)2.4 熔断器使用 (5)3 技术参数.............................. 5 3.1 技术参数 (5)3.2 机械特性参数 (6)3.3 操动机构技术参数 (6)4. 外形尺寸 (7)4.1 固定式接触器 (7)4.2 手车式接触器 (7)5 电气原理图 (8)5.1固定式接触器的电气原理图 (8)5.2 手车式接触器的电气原理图 (9)5.3 图中所表示的操作状态 (11)5.4 说明 (11)6 安装、调试与操作 (11)7 维护与保养 (12)8 运输与储存 (12)9 随机文件及附件 (13)10 订货须知 (13)11 安全注意事项 (13)1 概述1.1 总则由澳大利亚通用电气设备有限公司生产的新一代电磁操动机构的三相接触器——VCR193真空接触器，主要用于额定工作电压12kV以下，额定频率50Hz/60Hz的三相交流系统中需要大量分、合闸操作循环的场合，同时又是特别适用于频繁操作的理想电器。
VCR193真空接触器主要由真空灭弧室、电磁操动机构以及其它辅助部件构成。
通过电磁操动机构控制来实现接触器的合闸操作，分闸操作则由分闸弹簧实现。
其结构紧凑、在无需经常维护的条件下仍保证其长久的电气和机械寿命。
VCR193真空接触器与旧系列的接触器有着良好的互换性，同时它附件的通用性强，易于组装成不同的配置。
1.2 可提供的形式VCR193真空接触器具有电气自保持和机械自保持两种配置，可提供以下两种结构形式：⏹固定式⏹手车式（配置熔断器支座）手车式接触器主要由固定式接触器和特定的底盘手车组成。
熔断器产品说明书
Product featuresAgency informationFuse•UL Listed, Std. 248-14, Guide JDYX, File E19180•CSA Certified, C22.2 No. 248.14, Class 1422-01, File 53787Fuse holder•UL Recognized, Guide IZLT2, File E14853CSA Certified, Class 6225-01, File 47235GLQ (fuse) HLQ (fuse holder)Specialty fuse, fast-acting, size rejecting•Size of GLQ fuse varies with ampere rating.•GLQ fuses mount in HLQ size rejecting carriers (prevents overfusing).•Fuse and knob are an integral one-piece unit. There are no replacement knobs (caps).•HLQ carrier comes with 6· of #18 red insulated solid copper wire attached to the line side.•Customer inserts a #18 insulated solid copper wire into load side receptacle.•Units can be panel mounted with a separate steel clip. For the knockout hole (see above), choose #BK/A-104. For the keyhole punch type hole,choose #6374 for panels .043” to .062” thick, or #4909 for panels .030” to .042” thick.•Do not put tension on line (rear) terminal of fuse-holder.Catalog symbol: GLQ (fuse) HLQ (fuse holder)Fast-acting rejection style Ampere Rating: 1-10 Amperes Voltage Rating: 300 Volts AC or less Interrupting Rating: 10,000 AmperesEatonElectronics Division 1000 Eaton Boulevard Cleveland, OH 44122United States/electronics © 2017 EatonAll Rights Reserved Printed in USAPublication No. 2033 SB02233 June 2017Eaton is a registered trademark.All other trademarks are property of their respective owners.Life Support Policy: Eaton does not authorize the use of any of its products for use in life support devices or systems without the express written approval of an officer of the Company. Life support systems are devices which support or sustain life, and whose failure to perform, when properly used in accordance with instructions for use provided in the labeling, can be reasonably expected to result in significant injury to the user.Eaton reserves the right, without notice, to change design or construction of any products and to discontinue or limit distribution of any products. Eaton also reserves the right to change or update, without notice, any technical information contained in this bulletin.GLQ (fuse) HLQ (fuse holder)Specialty fuse, fast-acting, size rejectingTechnical Data 2033Effective June 2017Dimensional DataFUSEKeyhole PunchKnockout Hole(15.9mm).1110100200CURRENT IN AMPERESAMPERE RATING51.5100101.1.01T I M E I N S E C O N D S151210Time-Current Characteristic Curves–Average Melt。
6KVF-C高压真空接触器—高压限流熔断器组合电器
FC真空接触器开关
• FC开关回路由快速熔断器
和真空接触器组成的负荷 开关。价格相对便宜。用 于1200KV以下的电动机或 1600KV以下的变压器上。 开关过流等保护靠熔断器 熔断来实现断开回路。 停送电操作同DV4开关。
应用
• 高压限流熔断器加真空接触器即F-C回路在
电厂的厂用高压系统中使用越来越普遍， 具有节省投资、功能明确、短路故障切除 时间快、易于频繁操作、结构紧凑、无需 经常维护的条件下保证其长久的电气与机 械寿命，且通用性强，实现了同类接触器 能完全互换。
应用
• F-C回路开关柜装配高压真空接触器后，变
电动机的保护和熔断器的选择
• 用于电动机保护的熔断器的选择必须依据
其使用条件来进行，必须考虑以下数据： • ·工作电压 • ·起动电流 • ·起动时间 • ·每小时起动次数 • ·电动机满负荷电流 • ·安装现场的短路电流
电动机的保护和熔断器的选择
• 短路保护通过熔断器来实现，通常选择比
电动机更高的额定电流以躲过起动电流的 影响。但这样又不能进行过载保护。因此 ，必须有一个反时限或定时限继电器对过 载进行保护。
F-C开关操作过程中一些注意事项
• 7、进出车前应注意断开控制电源开关，保
证安全。 • 8、进出车时的速度应平稳均匀，进出车过 程中如发现进出车困难应立即将开关退至 原来位置，尽量避免在试验/工作位置之间 停留。然后查明原因，必要时联系检修处 理。切不可用力过猛，卤莽操作，否则可 能造成设备的损坏和事故的发生。
200A、224A、250A、315A、400A等 • 预期短路电流(周期分量、有效值)40kA
接触器—熔断器组合电器说明书
● 使用与故障处理
运行中，接触器的工作电压和工作电流在任何情况下都不应超过额定数值。 运行中，真空灭弧室真空度的判定：定期用工频耐压法来判定真空度，在分闸状态的灭弧室触头间施加工频耐压 试验电压 1Min，如果发生击穿或闪络，则须更换灭弧室。 接触器进行定期检查，检查要由专人负责，并记录于专用的运行记录簿上。
7
b）检查触头烧损情况 c）检查辅助接触情况是否良好 d）检查机构各紧固件是否松动 e）检查开距、超程是否符合要求 f）接触器是否清洁干净
维修检查及调整规定
接触器每动作 104 次后，应进行一次维修检查，检查内容见 a、b、c、d、e，必要时进行调整。 下列情况下应对接触器进行全面维修检查和必要的调整 A）每年一次的例行检查和清洁工作 B）接触器动作 50000 次后
6
1、绝缘筒盖 5、平垫 9、轴用弹性挡圈 13、上软连接 17、开口销
2、熔断器翻转架 6、熔断器绝缘筒 10、熔断器垫圈 14、翻转架销轴 18、翻版绝缘拉杆
3、开口销 7、熔断器 11、尼龙螺母 15、翻板支架 19、拉杆顶头
4、内六角螺钉 8、梅花触头 12、尼龙螺钉 16、弹簧挡圈 20、拉杆顶头丝杆
室固封在环氧树脂绝缘筒内，彻底杜绝了外绝缘故障。熔断器与真空灭弧室垂直、水平装配在采用 APG 注射工艺
成型的环氧树脂绝缘筒内。
● 永磁机构工作原理
基于高可靠、长寿命、免维护、易控制的设计理念，吉林永大在永磁机构的结构设计上率先国内外取得了技
术上的突破，使多年来开关制造业一直努力追求的理想操动机构成为现实。
4
● 二次接线原理图
5
● 吊装、安装、调试、真空灭弧室的更换、熔断器的更换 吊装
吊装前，要按规定进行开箱前的检查。 接触器吊运按作业标志要求，小心轻放、防震、勿倒置，同时接触器吊运时与垂直面倾角不起过 20 度。
接触器熔断器组合电器中文安装使用说明书样本
7.2J(D) JCZR16-JCZR16-型系列12J(D)接触器-熔断器组合电器使用说明书M02(M03).SM.01.01天水长城开关厂年8 月警告: 在安装和使用本组合电器之前, 请仔细阅读本使用说明书。
不妥当的安装与使用将导致产品质量的下降甚至危及人身安全!目录1 概述 (3)2 技术数据 (3)2.1主要技术参数 (3)2.2接触器装配调整后,其机械特性参数应符合表2数据 (3)2.3分、合闸线圈的技术数据见表3 (4)3 使用环境要求 (4)4 产品结构及工作原理 (4)4.1产品结构 (4)4.2工作原理 (4)5 搬运 (6)5.1拆除包装箱 (6)5.2室内搬运 (6)6 安装 (6)7 检查 (9)7.1检查紧固件 (9)7.2操作检查 (9)7.3测试接触器机械特性参数 (9)7.4回路电阻检查 (9)7.5绝缘水平检查 (9)8 操作 (9)8.1操作手车进出车 (9)8.1电动操作接触器 (9)8.2联锁 (10)8.1手动分闸操作 (10)9 维护 (10)9.1经常性的检查 (10)9.2清洁 (10)9.3维护时的注意事项 (10)10 产品提供下列随机文件: (10)11 产品备件根据订货合同提供。
(10)1 概述本组合电器可配装于开关柜内组成F-C回路, 与综合保护装置配合使用。
供发电厂及工矿企业用来关合、开断交流高压电动机、变压器、电容器等负载用, 并具有过载、短路保护的功能。
本断路器能够使用在交流50Hz的三相电力系统中。
2 技术数据2.1 主要技术参数见表1表12.2 接触器装配调整后,其机械特性参数应符合表2数据表22.3 分、合闸线圈的技术数据见表3表33 使用环境要求a) 周围空气温度: +40℃～-15℃,且24h内测得的温度平均值不超过35℃b) 海拔: JCZR16-7.2J(D) 型用于额定电压7.2kV系统时1000m及以下地区;用于额定电压3.6kV系统时3000m及以下地区。
JCZ5系列说明书
表 2 技术要求
技术要求
单
参数
位
7.2kV
12kV
工频 主 相间及相对地 kV
电
耐受 电压
路
真空断口间
kV
二次回路对地 kV
32
42
32
42
2
开距
mm 4.5±0.5 6.5±0.5
超程
mm 1.5±0.5 1.5±0.5
机械
合闸时间
ms
特性 固有分闸时间
ms
ms
≤200 ≤160(电保持) ≤60(机械保持)
概述
蓝虹牌 JCZ5 系列交流高压真空接触器采用整体式框 架 结 构 ，具 有 结 构 紧 凑 、外 形 美 观 、性 能 稳 定 等 特 点 ，适 用于交流 50～60Hz，额定工作电压至 12kV，额定工作电 流至 630A 的电力系统中，供直接或远距离接通和分断主 电 路 之 用 。尤 其 适 用 于 频 繁 操 作 电 动 机 、变 压 器 、电 容 器 等 电 气 控 制 场 合 。具 有 使 用 可 靠 、寿 命 长 、少 维 护 、安 全 等特点。取代常规电器具有明显的经济效益。
—9—
H h
—10—
405 20
锁扣 机 构
3 70
118
118
308（安装孔尺寸） 430
142
142
239 185
4
电源盒
220
1 38
4
30 动导电板
电磁线圈 静衔铁
162（ 安 装 孔 尺 寸 ）
框架 静导电板 灭弧室 软导线 并紧螺母 绝缘子 方轴 动衔铁 螺钉 弹簧
底板
φ13
40
3 08
HH15系列 隔离开关熔断器组 说明书
HH15系列 隔离开关熔断器组
HH15-□/QSA系列
HH15-□/QA系列
HH15-800/QSA HH15-1000/QSA HH15-1250/QSA
1 适用范围
HH15系列隔离开关熔断器组，QA及QP系列隔离开关(以下简称开关)，开关主要使用在具有高短路电 流的配电电路和电动机电路中，作为手动不频繁操作的主开关或总开关。尤其适合于安装在较高级的抽 屉式低压成套装置中。
8
8
8
12.8
22.5
32
50
50
机械寿命(次)
15000 15000 15000 12000 12000 3000 1000 1000
电寿命次(次)
1000 1000 1000 300
300
150
100
100
操作力矩Nm
7.5
7.5
7.5
16
16
30
30
30
辅助触头约定发热电流Ith
5
5
5
5
5
5
5
HH15-630/QAS
630
190
590
120
25
25
12
300
200
HH15-630/QPS
630
190
590
120
25
25
12
300
200
HH15-1000/QPS
630
190
590
120
25
25
12
300
200
HH15-630/QSS
950
250
906
180
28
28
JCZR16-12接触器-熔断器组合电器中文安装使用说明书
7.3 测试接触器机械特性参数 ..................................................................................................................... 9
7.4 回路电阻检查 ......................................................................................................................................... 9
JCZR16 型系列接触器-熔断器组合电器 使用说明书
M02(M03).SM.01.01
第 3 页 共 13 页
1 概述 本组合电器可配装于开关柜内组成 F-C 回路，与综合保护装置配合使用。供发电厂及
工矿企业用来关合、开断交流高压电动机、变压器、电容器等负载用，并具有过载、短路
保护的功能。本断路器可以使用在交流 50Hz 的三相电力系统中。
8 操作 ......................................................................................................................................................... 9
JCZ5系列说明书
— 1—
JCZ 5 - 7.2 D / D 250 -2.5
T
真空灭弧室壳体材料代 号 T：陶瓷 额定短时耐受电流(kA) 额定工作电流(A) 电磁操动机构 D：电保持方式 J：机械保持方式 额定工作电压(kV) 设计序号 交流真空接触器
3.结构及工作原理
3.1 结构及工作原理 接触器采用高压主电路于低压控制控制电路
—9—
H h
—10—
405 20锁Βιβλιοθήκη 机 构3 70118
118
308（安装孔尺寸） 430
142
142
239 185
4
电源盒
220
1 38
4
30 动导电板
电磁线圈 静衔铁
162（ 安 装 孔 尺 寸 ）
框架 静导电板 灭弧室 软导线 并紧螺母 绝缘子 方轴 动衔铁 螺钉 弹簧
底板
φ13
40
3 08
应使用专用的测试仪器进行。调整方法可按 5.2.2 进行。 5.3 调整后进行下述电压范围内的动作试验，接触 器应可靠工作： 5.3.1 对于电保持系列:
—6—
a.用 85%的额定控制电压进行分合操作多次； b.用 110%的额定控制电压进行分合操做多次； c.接触器的最高释放电压在 70%～20%的额定 控制电压范围内。 5.3.2 对于机械保持系列 a.用 85%的额定控制电压进行闭合操作多次； b.用 110%的额定控制电压进行闭合操作多次； c.接触器在 65%～120%的额定控制电压范围内 应可靠分闸；在 30%额定控制电压下连续分闸三次 应不能分闸。 5.4 当接触器用于控制电动机等感性负载时，建议 采用过电压吸收保护装置，如采用 R-C 阻容保护或 氧化锌压敏电阻保护。 5.5 新灭弧室应能承受规定的工频耐压试验。运行 过 程 中 要 定 期 做 耐 压 试 验 ，耐 压 值 应 不 低 于 额 定 工 频耐压试验值的 1/2。 5.6 运行过程中保持接触器清洁，开距要定期检查 调整，并检查接触器结构件连接有无松动等。
6KVF-C高压真空接触器—高压限流熔断器组合电器详解
电动机的保护和熔断器的选择
• 用于电动机保护的熔断器的选择必须依据
其使用条件来进行，必须考虑以下数据： • ·工作电压 • ·起动电流 • ·起动时间 • ·每小时起动次数 • ·电动机满负荷电流 • ·安装现场的短路电流
电动机的保护和熔断器的选择
• 短路保护通过熔断器来实现，通常选择比
电动机更高的额定电流以躲过起动电流的 影响。但这样又不能进行过载保护。因此 ，必须有一个反时限或定时限继电器对过 载进行保护。
高压限流熔断器
• 额定电流选择 • 熔断器额定电流选择应考虑下列因素 • ·回路的正常和可能过载电流 • ·回路开合变压器、电动机、电容器组时的
瞬态现象。 • ·合理的与其它保护装置配合。
高压限流熔断器
• F-C回路中，高压限流熔断器是后备熔断器
，对回路正常和可能过载的电流来讲为后 备保护，即当回路电流等于或小于真空接 触器额定开断电流时，应由综合保护装置 动作由接触器切断电流；当回路电流大于 综合保护装置整定电流或真空接触器拒动 时，才能使熔断器动作。
真空接触器的动作原理
• 当分闸时，使得保持线圈失电，在分闸弹
簧的反力作用下，快速把接触器主触头分 闸。机械自保持机构是合闸线圈得电驱动 合闸电磁铁通过操作机构使接触器主触头 合闸，并由合闸锁扣装置使接触器保持合 闸状态，同时合闸线圈失电；当分闸时， 分闸电磁铁得电动作使合闸锁扣装置解扣 ，由分闸弹簧驱动操作机构完成分闸。机 械自保持机构包括脱扣器和手动分闸按钮 组成。
机构、锁扣机构、底盘手车等组成，绝缘 固定架上安装了熔断器支座，支座上装配 有联动脱扣机构，即便只有一相熔断器熔 断时，也能使接触器联动跳闸，同样地， 即便只有一相熔断器未安装时，该联动机 构也能防止接触器合闸。
常用电气元件说明书
附录D 常用电气元件说明书1.保险说明书（一）结构HG30轨道安装模数化熔断器式隔离器（二）安装使用HG30轨道安装模数化熔断器式隔离器适用于交流50HZ，额定电压220V，380V；额定工作电流至20A的照明和动力线路中，作为电源隔离器并作线路过载和短路保护之用。
（三）故障分析将保险丝取下，量取电阻大小，短路为通，短路则需更换。
（四）验收标准隔离器符合GBxxxx.3，IEC408标准。
技术参数为：2.变压器说明书一．华通变压器：（一）适用范围本变压器在以下条件下可靠的工作：1．高度不超过1000米；2．围介质温度不高于+40摄氏度，不低于-30摄氏度；3．空气相对湿度不大于百分之八十五；4．在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃的地方；5．烈震动和冲击的地方，不受雨雪侵袭的场所。
（二）技术特征1．本变压器适用于50~60Hz的交流电路中，它广泛用于电子工业或工矿企业、机床和机械设备中一般电器的控制电源，安全照明及指示灯的电源之用；2．变压器初次级绕阻分开绕制，当次级只有一个绕阻时，他担负变压器的全部额定容量，次级如兼有控制，照明及指示绕阻时，则按各绕阻容量分配分别绕制，对单绕阻且有中间抽头的变压器，其各中间抽头容量，皆小于半压器的额定容量，只有最高电压输出端可担负额定容量。
（三）使用及维护1．在本变压器铭牌容量内可长期使用，且无过载；2．变压器在开箱后，核对铭牌所列的各项数据是否符合；3．检查引线螺丝与接线板，在运输途中是否受到损坏；4．使用前应线检查电压是否相符，注意输入、输出端不可接反；5．变压器接地螺丝应与地线连接；6．若变压器作备用时，应妥善保存，包封好放置在干燥、通风、良好温度的地方，避免损坏。
3.操作按钮等说明书一、A B系列：（一）结构1．按钮：由彩帽、操作器、碰锁、触头块组成；2．旋钮：由前圈、操作器、碰锁、触头块组成；3．指示灯：由透明盖、密封盖、碰锁、灯泡、灯元件组成；4．灯钮：由透明盖、操作器、碰锁、触头块、灯泡、灯元件组成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
合闸时间
ms
≤90
分闸时间
ms
≤40
每小时操作循环数
次
900
注：分闸时间可以根据用户要求选择延时。
● 产品结构
EYSF 产品采用模块化结构，由真空接触器模块、熔断器模块、控制模块、手车组件组成。其中 EYSL 真空
接触器为 EYSF 核心元件，采用操动机构和灭弧室前后布置的形式，主导电回路部分为三相落地式结构。其灭弧
● 贮存
接触器应贮存在空气流通、干燥、温度不高于+40℃、不低于-35℃的仓库中。 贮存期限 10 年
● 随机文件
a）产品合格证 b）安装使用说明书 c）随机配件 d）装箱单 d）出厂检验报告
预期短路开断电流
kA
50
预期短路关合电流
kA
130
最大交接电流
A
5000
额定电流开断次数
万次
50
机械寿命
万次
50
配合类型和允许的损伤等级
C
主导电回路电阻
μΩ
≤150
≤250+Rfuse
辅助及控制回路额定电压
V
110V AC/DC 220V AC/DC
合闸操作控制回路电流
A
0.3
储能电容续流电流
A
0.005
7
b）检查触头烧损情况 c）检查辅助接触情况是否良好 d）检查机构各紧固件是否松动 e）检查开距、超程是否符合要求 f）接触器是否清洁干净
维修检查及调整规定
接触器每动作 104 次后，应进行一次维修检查，检查内容见 a、b、c、d、e，必要时进行调整。 下列情况下应对接触器进行全面维修检查和必要的调整 A）每年一次的例行检查和清洁工作 B）接触器动作 50000 次后
常见故障及处理方法
序号 故障现象
1
通电后拒合
产生原因
排除方法
1、 供电线路或线圈合闸回 1、 检查线路，找出断点，重新
路断线。
接好
2、 线圈断路
2、 更换线圈
3、 辅助开关常闭触点接触 3、 修理或更换辅助触点
不良
2
接触器动作过于缓慢，不 1、 电源电压过低
利落
1、 调整到额定电压
● 维护与修理
开箱后，发现接触器已受潮，应及时对所有绝缘件进行检查，如已受潮，应将该零件在 70～80 度的烘箱中烘 48 小时后再进行装配调试。 接触器长期保存不用时，必须定期检查维护。 运行中的接触器应进行定期维修检查。 检查内容： a）检查灭弧室真空度
高压真空接触器-熔断器组合电器
EYSF- □ / D □- □
额定短路开断电流 kA
额定短路开断电流 kA
额定电流 A
额定电流 A
永磁操动机构
永磁操动机构
额定电压 kV
额定电压 kV
产品牌号
产品牌号
● 使用环境及场所
环境温度 海拔高度 空气相对湿度 饱和蒸气压 地震烈度 使用场所
不高于+40℃、不低于-35℃ ≤3000m 日平均值≤95% 月平均值≤90% 日平均值≤2.2×10-3Mpa 月平均值≤1.8×10-3MPa 在高湿度期内温度急降时,可能凝露凝霜 ≤8 度 无易燃、易爆气体，无严重污秽、化学腐蚀及剧烈震动的场所
永磁机构采用了一种全新的工作原理和结构，无须电磁或机械脱、锁扣装置即可实现开关合分闸终端位置的
稳态保持，工作时仅有一个运动部件，极大的提高了机械可靠性。合闸时电磁场与永磁场正向叠加，驱动动衔铁
完成触头压簧和分闸弹簧的储能；分闸时电磁场与永磁场反相叠加，使保持力骤降至临界值，分闸弹簧和触头压
簧共同驱动动衔铁到达分闸终端位置。该机构设有机械手动分闸装置，用于二次电源故障情况下的分闸操作，其
● 产品特点
·高可靠、长寿命、免维护。 ·永磁操动机构的性能与灭弧室开断、关合所需的特性极为吻合，电器寿 命长。 ·与传统的操动机构相比较，无需电磁或机械脱、锁扣装置即可实现分合 闸终端
位置的保持，完美的解决了传统电磁操动机构的种种缺陷，故障率极低。 ·控制电源交直流两用，失电后，在 2 小时内仍能做一次分—合—分闸操 作，具有防跳、防烧线圈、低电压拒合闸、失电分闸（用户自选）等功能。 ·合、分闸操作的时间和速度不受电源电压波动的影响，保持恒定不变。 ·通用性强：标准相距位 150mm，可以装在 650mm 宽的 KYN28 或 ZS1
电动机的保护与熔断器的选择必须依据其使用条件来进行，应充分考虑以下因素：工作电压、工作 电流、起动时间、每小时启动次数、电机满载电流、安装现场的短路电流等，且该熔断器适用于保护电 动机设备。
3
变压器保护用熔断器的选择应与接触器的保护装置配合且能都承受较高的变压器涌流，且适用于保 护变压器。
● 熔断器外形尺寸 ● 保护特性曲线
6
1、绝缘筒盖 5、平垫 9、轴用弹性挡圈 13、上软连接 17、开口销
2、熔断器翻转架 6、熔断器绝缘筒 10、熔断器垫圈 14、翻转架销轴 18、翻版绝缘拉杆
3、开口销 7、熔断器 11、尼龙螺母 15、翻板支架 19、拉杆顶头
4、内六角螺钉 8、梅花触头 12、尼龙螺钉 16、弹簧挡圈 20、拉杆顶头丝杆
（30s）
6000 2500
半波允通电流（峰值）
kA
63
关合、开断能力—AC3/AC4
A
4000
短路时开断能力 （0-3min-co-3min-co）
A
8000
4000
短路时关合能力（峰值） （0-3min-co-3min-co）
A
20000
10000
额定工作制/使用类别
长期工作制
AC3 / AC4
4
● 二次接线原理图
5
● 吊装、安装、调试、真空灭弧室的更换、熔断器的更换 吊装
吊装前，要按规定进行开箱前的检查。 接触器吊运按作业标志要求，小心轻放、防震、勿倒置，同时接触器吊运时与垂直面倾角不起过 20 度。
安装
安装前，进行开箱后的检查，检查接触器是否完好无损，动作是否正常，是否受潮，用耐压方法检查真空灭弧室 真空度，确定接触器完好无损，运作正常，方可进行安装，安装面应平整，与水平面的倾角不大于 5 度。
● 使用与故障处理
运行中，接触器的工作电压和工作电流在任何情况下都不应超过额定数值。 运行中，真空灭弧室真空度的判定：定期用工频耐压法来判定真空度，在分闸状态的灭弧室触头间施加工频耐压 试验电压 1Min，如果发生击穿或闪络，则须更换灭弧室。 接触器进行定期检查，检查要由专人负责，并记录于专用的运行记录簿上。
● 概述
1982 年，伊顿电气公司发明了第一台真空接触器，并很快彻底变革了世 界中电压控制设备的格局，而伊顿电气，也成为市场的领导者。
伊顿电气现在向您推荐高于 IEC 标准和中国标准，运用最新技术开发的 EYSL 永磁式真空接触器、EYSF 永磁式真空接触器—熔断器组合电器。它无 论在可靠性、寿命、性能、安全性和功能等方面都是世界一流的，由伊顿电 气在经 ISO 质量体系认证的工厂加工组装。作为伊顿电气产品大家族的新成 员，它同前期产品具有优良的设计和品质，适用于工矿企业，发电厂及变配 电站，作为控制和保护高压电动机、变压器、感应炉等负载的开关设备。
中置式开关柜内，也可根据用户要求自选相距配装在 800 宽的柜内。
● 执行标准
GB/T11022-1999 《高压开关设备和控制设备标准的共同技术要求》 GB/T14808-2001 《交流高压接触器和基于接触器的电动机起动器》
● 产品型号、名称及含义
高压真空接触器 EYSL- □ / D □- □
EYSL、EYSF 使用说明书
目
录
● 概述........................................................................................................................1 ● 产品特点...................................................................................................................1 ● 执行标准................................................................................................................. ● 产品型号、名称及含义................................................................................................................. ● 使用环境及场所 ● 主要技术参数 ● 产品结构 ● 永磁机构工作原理 ● EYSL 高压真空接触器结构图 ● EYSF 永磁式高压真空接触器-熔断器组合电器结构图 ● 外形及安装尺寸 ● 熔断器的选用 ● 熔断器外形尺寸 ● 保护特性曲线 ● 二次接线原理图 ● 吊装、安装、调试、真空灭弧室的更换、熔断器的更换 ● 使用与故障处理 ● 维护与修理 ● 贮存 ● 随机文件 ● 订货须知
室固封在环氧树脂绝缘筒内，彻底杜绝了外绝缘故障。熔断器与真空灭弧室垂直、水平装配在采用 APG 注射工艺
成型的环氧树脂绝缘筒内。
● 永磁机构工作原理
基于高可靠、长寿命、免维护、易控制的设计理念，吉林永大在永磁机构的结构设计上率先国内外取得了技
术上的突破，使多年来开关制造业一直努力追求的理想操动机构成为现实。
如真空灭弧室出现问题，则必须由厂家为其更换，原因为真空灭弧室被固封在绝缘筒内，用户无法更换。
安装真空灭弧室
