全自动IC烧录机作业指导书-A0
烧录IC的流程与设置
龍光輝
15
Bright Long
烧录IC的流程与设置
15.单击Program开始烧录IC
MBD-TE 2009-2-11
龍光輝
16
Bright Long
烧录IC的流程与设置
16. IC烧录成功以后，确认是否烧录OK,单击Verify 选项
MBD-TE 2009-2-11
龍光輝
17
Bright Long
MBD-TE 2009-2-11
龍光輝
29
Bright Long
烧录IC的流程与设置
四、设置工程文档： 把IC的厂商型号和要烧录的Bin档就绑定在一起保存为工程文件，当 导入工程文件的时候IC的厂商型号和要烧录的Bin档也就会自动调出来，单击Auto就直接 可以完成烧录IC的所有步骤(Erase、Blank_ Check 、Program 、Verify) ，避免出错
一、工程模式的设置步骤： 1.首先要选择好硬件设备 2.开启烧录程序，选择好要烧录的IC厂商及型号
3.选择要烧录的BIN档然后开始Program and Verify：
二、读出Sample IC里面的资料进行保存，方便以后操作：
三、生产模式的设置方法和流程： 1.在前面工程模式设置的基础上，操作选项
烧录IC的流程与设置
3.单击选择器件，选择IC厂商及型号
MBD-TE 2009-2-11
龍光輝
4
Bright Long
烧录IC的流程与设置
4.选择好要烧录的IC厂商及型号，然后单击确定按钮进行下一步操作
MBD-TE 2009-2-11
龍光輝
5
Bright Long
烧录IC的流程与设置
ZSZW-007 A0 ALEADER-AOI--ALD510作业指导书
钮；机器设备显示对应的检测进程。当机器自动检测完对应的PCBA电路板时，系
统软件自动跳出检测结果对话窗口。若检测结果是良品，系统软件会出现“PASS”，
取出该PCBA板放入指定两品区域，测试完成。
若检测结果为待确认部件时，系统软件会出现一个确认对话窗口，我们可以通过“待
钮，进入生产模式状态（如图8、9、10、）。待机器完全进行零点复位后，手动调节机
型型号的轨道宽度，先松开两个固定螺钉，手拿PCBA板边缘位置，极性应与操作窗口
右上方参考图象的极性一致，放到测板轨道PCBA装载点上，然后把固定螺钉向下扭动
并琐紧（如图11）。
5.2操作
5.2.1此时机器已经进入到正常操作测试状态，在应用软件主界面的右下面的任务栏下的检测窗口选择“模式设置”（如图12、13）；在打开的模式设置对话窗14）。
2.范围：
本规范适用于本公司ALEADER-ALD510-AOI炉后检验区检测PCBA品质操作。
3.参考文件：
ALEADER-AOI-ALD510操作手册。
4.职责：
4.1．经培训合格的SMT在线作业员操作；
4.2．SMT工程部工程技术人员负责操作人员的培训和设备的调试、维护及产品程序的编辑;
4.3.品质部人员负责监控AOI使用状况及对产品质量检测执行状况的监督；
5.1.3待进入正常电脑（Windows-XP）操作窗口后，选择本机操作应用软件，双击桌面应用
软件图标“ALD510．EXE”。同时选择相应的操作权限或自动模式进入应用软件操作窗
口。（如图3、4、5）
5.1.4在应用软件窗口中（如图6），找到工具栏下的“文件”（如图7），点击打开进入任务栏，
自动烧录机作业指导书
1目的：
为保证自动烧录机正确的操作作业，特制订此作业指导书。
2范围：
仅限KA182-1300FX 自动烧录机
3权责：
品质部负责振动试验机的操作使用，及日常维护、点检。
4作业内容：
4.1操作基础
确认电源：AC220V/50 Hz
确认气源：0.6 MPa
接入电源，气源
气源设置为 0.4 MPa
开启电源，将红色电源开关箭头指向由“OFF”往右旋转致“ON”位置，电源指示灯（绿色）亮起，三色灯（红色）亮起。
将照明开关、真空泵开关旋扭往右旋
自动烧录机作业指导书页次 2 / 16
自动烧录机作业指导书页次12 / 16
自动烧录机作业指导书页次13 / 16
自动烧录机作业指导书页次16 / 16。
IC烧录器操作指导书
3-1 按OFF位即可
1. 注意电压必须与IC电压相符。
2.子、母IC型号相同时方可烧录。
备注：
1.MASTET：表示要写入资料的IC，即母IC。
2.SLAVE：表示待烧录的空白IC。
编制：审核：核准：版本：
XX有限公司
IC烧录器操作指导书
机器名称：IC烧录器机型：
项次
操作步骤
操作说明书
操作条件及注意事项
1
2
3
开启方法
操作方法
关闭操作
1-1开启按0N位即可；
2-1 开启荧光屏会显示；
2-2 利用各功能键选择所需的功能；
1）OPY：拷贝IC；
2）.VERIFY：对比SLAVE资料与MASTER资料是否相同；
3）.CHECK：MASTER 资料的检查值；
4）.CHECK+VERIFY ：选择上一个IC名称；
5）.COPY+VERIFY：选择下一个IC名称；
2-3 将母IC放在MASTER位置(缺口朝上)，按CHECK检查母IC的检查值
2-4 确认母IC正确后，把未烧录的IC放置于SLAVE位置(缺口向上)，按COPY键开始烧录
【精品文档】电子行业检验作业指导书(IC)0(1)WORD文档
3 电气性能 无功能或性能不良
B
经上锡后，上锡面<80%
B
拟制 4 可焊性
审核
批准
经上锡后，上锡面 80%~98%
C
实用文档
精品文档 实用文档
序 号 检验工程
附表 缺陷内容
判定
封装形式错误，外表破损，型号、批号标识错、 B
1
外观 标识模糊，〔无法认出型号〕引线脚严重氧化或
断脚，混装其他型号的 IC
外表脏污，标识不清晰，引线脚轻微氧化
C
主体尺寸、引线脚尺寸及引线脚间距尺寸超差 B
2 构造尺寸 影响装配
主体尺寸、引线脚尺寸及引线脚间距尺寸超差 C 但不影响装配
4.4 可焊性：经可焊性后，上锡面应在 98%以上。
5
检验方法
5.1 外观:目测法
5.2 构造尺寸:试装或将 IC 试装于电路板检查〔注意：检验时，检验人员须戴 防静电带〕。
5.3 电气性能：用测试夹具测试 IC 功能。
5.4 可焊性:把 IC 脚放入锡炉中浸锡中浸锡 3-5S 后取出，锡炉温度为 245± 5℃。
精品文档 实用文档
精品文档
中标电子工业电脑电玩厂 BBK ELECTRONICS CORP., LTD
作业指导书
标题
IC 检验作业指导
文件编号
版本号
生效日期
页
次
年月日 第 页共 页
实用文档
精品文档
1
目的：掌握 IC 检验标准，使来料质量更好的符合我公司的品质要求。
2
适用范围：电脑电玩厂所使用的 IC。
3
检验仪器和设备：万用表、锡炉、防静电带、专用测试夹具、示波器、毫
伏表、
松翰（SONIX）烧录器作业指导书
松翰（SONIX）烧录器作业指导书
文件名称六芯片读取及烧录2.所选择程序读取正常后，将烧录器连接机台进行芯片烧录，注意事项1.取对应转接板插入所烧写程序，注意丝印上所印有型号，如C020配备2501B转接板，使用错误将无法烧录。
2.对所选择程序必须截图存档，方便每日程序点检及日后异常追溯。
4.将烧录器连接机台后，注意LED灯显示，黄色为烧录中，绿色为烧录完成，红色为不良.
作成部门
③编写/日期
②审核/日期
①批准/日期修订次数修订日期审核日期文件编号：XDD/SMT-0001
版本：A.1
松翰（SONIX）烧录器作业指导书第 3 页共 3 页
1 点击“读取OTP”按钮，会将芯片中的信息读出（如果芯片有加密则只能读出部分数
据），并显示在信息框中.
3.程序选取正确后必须读取1PCS芯片，点检芯片是否正确，并如实填写<烧录点检表>.。
IC烧录作业指导书
作业指导书产品名称 适用全部机型生产项目 烧录IC 软件文件编号 文件版本 V1.0 工序名称工位序号工位人数1工位工时秒准备先连接好烧录器数据线，并将相对应的IC 座装入烧录座内；打开计算机和烧录器电源。
使用工具及夹具工艺要求（注意事项）：1、放IC 时一定要小心，避免损坏IC 和烧录座。
2、IC 一定不能装反,拆板的IC 一定要先检查引脚上有没有锡短路,否则容易损坏烧录座.3、烧录人员必须经过培训才能上岗操作，烧录时一定不能动计算机其它程序。
4、如不良现象立即反馈管理人员来解决。
1、有线静电环2、油性笔3、计算机4、烧录器（GAME8或ALL-11）1 若干 1 1作业步骤：1、运行烧录软件：用鼠标双击图标“GANG-08”，（不同烧录座对应不同的烧录软件）。
2、选择IC牌子：出现程序启动画面后，点击“Device”菜单，调出IC牌子选择表，然后选择要烧录IC相对应的牌子，然后点击“OK”；3、选择IC型号：这时出现要烧录的IC所在公司生产的IC型号，选择IC的型号后点击“Run”；这时烧录座如要选择跳线，则按电脑提示跳线，跳好线后点击“OK”，如烧录座没有跳线则直接进入烧录界面；4、调入要烧录的软件：点击菜单“File”，选取“Load Programmer Buffer”，这时选择要烧录软件，点击“打开”，然后选择“00”，点击OK。
5、★★★检查软件校验码（Buffer Checksum）：调入软件后，这时Buffer Checksum后会出现四位的校验码，该码要与《电子设计文件通知单》的校验码相对应即表明要烧录的软件正确。
如不正确应立即反馈相关部门来解决。
★★★★★★★★★★★★★★★★6、烧录软件：点击“Progra m”按钮，将要烧录的IC装入IC座内，装好后按烧录座上的烧录按钮。
当烧录完成后，如烧录成功则显示“OK”，烧录失败则显示红色的“Error”字符，烧录OK的IC 对应的每个烧录座的指示灯亮，表明该IC烧录成功。
全自动IC烧录机作业指导书A0
机作业指导书页次 1 / 9 1目的：为保证全自动烧录机正确的操作作业，特制订此作业指导书。
2范围：仅限LUS-TAPE-Y-XXX全自动烧录机3定义：无4权责：品质部负责IC烧录机的操作使用，及日常维护、点检。
5作业内容：5.1功能图示型号：LUSTAPE-Y-XXX制定审批生效日期机作业指导书页 次2 / 95.2操作说明:5.2.1准备工作通过主控显示屏升起探针 详见以下主控显 示屏菜单第4项 辅助功能操作说 明将未烧写料盘装 在此处； 料盘背面朝外， 编带方向顺时针 安装制定审批 生效日期取下保护固定板和 固定轴4根轴、2个保护将已烧写好料 盘装在此处； 料盘背面朝外机作业指导书页次 3 / 9编带经过固定滚轴的位置编带经过固定滚轴的位置制定审批生效日期编带保护膜撕开 固定在拆膜盘上注：此编带保护 膜一定要与编 带对齐贴合将保护固定板和 固定轴装上编带头部装进 此处固定轴内 固定编带经过固定轴 的位置机作业指导书页次 5 / 9通过电脑将程序拷入烧写器内，然后将烧写器和电源装上，如图打开烧录机背面开关电源，开始在主控显示屏设置烧录参数制定审批生效日期机作业指导书页次 6 / 95.2.2主控显示屏参数设置1、按红色菜单键2、输入密码101（按白色键1次再按1此绿色键按蓝色确认键）* ___ _输入密码后进入6、进入模式选择7、选择正常烧写模式8、选择后，按菜单键返回主菜单制定审批生效日期机作业指导书页次7 / 99、进入参数设置10、选择压膜参数设置11、查看当前温度12、当温度达标至140度后才可进行IC烧录。
13、按菜单键返回开始烧录制定审批生效日期机作业指导书页次8 / 91、进入辅助功能2、按绿色键向下移动3、选择探针上升4、按确认键开始上升1、如右图所示，显示屏出现烧录失败提示“ N”“ Y”表示OK“ O”表示待烧录主题全自动IC烧录机作业指导书文件编号版次A/0页次9 / 91、当烧录NG、错误的时候，请将右图槽内IC取出，更换已烧录OK的IC 放进槽内，再盖上保护盖，继续烧录。

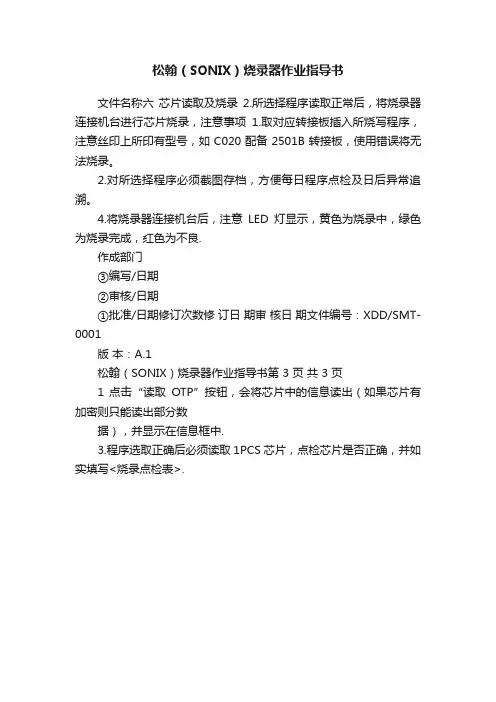

松翰(SONIX)烧录器作业指导书
文件名称六 芯片读取及烧录 2.所选择程序读取正常后，将烧录器连接机台进行芯片烧录，注意事项1.取对应转接板插入所烧写程序，注意丝印上所印有型号，如C020配备2501B转接板，使用错误将无法烧录。
2.对所选择程序必须截图存档，方便每日程序点检及日后异常追溯。
4.将烧录器连接机台后，注意LED灯显示，黄色为烧录中，绿色为烧录完成，红色为不良.
作成部门
③编写/日期
②审核/日期
①批准/日期修订次数修 订日 期审 核日 期文件编号：XDD/SMT-0001
版 本：A.1
松翰（SONIX）烧录器作业指导书第 3 页 共 3 页
1 点击“读取OTP”按钮，会将芯片中的信息读出（如果芯片有加密则只能读出部分数
据），并显示在信息框中.
3.程序选取正确后必须读取1PCS芯片，点检芯片是否正确，并如实填写<烧录点检表>.。
公司IC-烧录检验规范
版本
IC 烧录检验规范 修订内容
制定日期： 发行日期： 页码 1/4
修订日期
修订者
NO
1
2
3
4
5
6
7
单
人 品技生资采事财
位
质术产材购总务 科科科科科务科
科
会 签
分发份数
1
1
1
1
1
1
1
文 件
批
审
制
发
行 章
准
核
订
制订部门：品质科 文件编号： 版本： A0
IC 烧录检验规范
制订部门：品质科 文件编号： 版本： A0
6-2.《IC 产品检验台帐》
IC 烧录检验规范
制定日期： 发行日期： 页码 3/4
5-7.对于合格的产品，PQC 在外包装上签“已编程”签字确认，入成品区。
5-8.由 PQC 判定的返工产品，返工过后由 PQC 重新检查。
5-9.如有特别事项,如特采，修理品，返工品等记入《QC 产品检验台帐》备注栏.
5-10.当班检查结束后，由组长将每个检查员的检查数据记录到《IC 产品检验台帐》。 6.相关文件和资料: 6-1.《不合格品控制程序》 （MKSBJ-QAB-1001）
制定日期： 发行日期： 页码 2/4
1.目的：为确保产品品质符合客户之要求，提高出货产品的合格率。
2.范围：IC 烧录产品。
3.检查方案：抽检
（如客户有特殊要求则按客户之要求进行作业）
4.检查项目/顺序及测量设备
