FC211SP微功率无线数传模块使用说明
无线数传操作手册
无线数传子账号检测操作手机

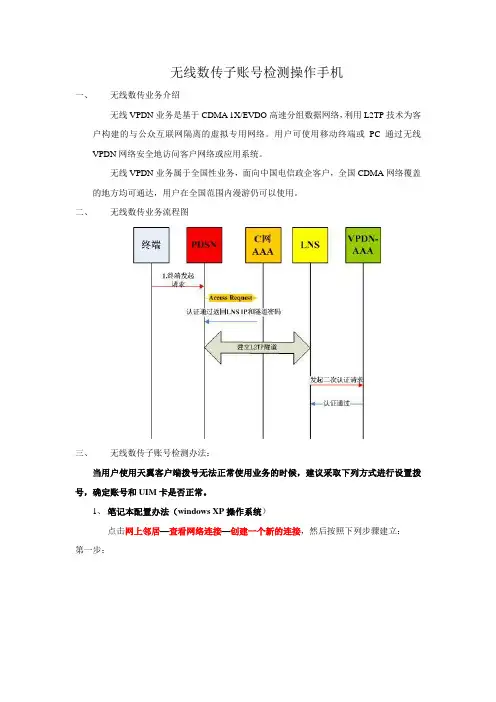

一、无线数传业务介绍
无线VPDN业务是基于CDMA 1X/EVDO高速分组数据网络，利用L2TP技术为客户构建的与公众互联网隔离的虚拟专用网络。
用户可使用移动终端或PC通过无线VPDN网络安全地访问客户网络或应用系统。
无线VPDN业务属于全国性业务，面向中国电信政企客户，全国CDMA网络覆盖的地方均可通达，用户在全国范围内漫游仍可以使用。
二、无线数传业务流程图
三、无线数传子账号检测办法：
当用户使用天翼客户端拨号无法正常使用业务的时候，建议采取下列方式进行设置拨号，确定账号和UIM卡是否正常。
1、笔记本配置办法（windows XP操作系统）
点击网上邻居—查看网络连接—创建一个新的连接，然后按照下列步骤建立：
第一步：
第二步：
第三步：
第四步：
第五步：
第六步：
第七步：
第八步：
第九步：输入账号
的密码
输入无线数传
的完整账号
按照以上方式进行设置后，拨号正常的话，说明账号和UIM卡无问题。
2、手机配置办法
第一步：进入手机设置界面
第二步：点击新建接入点
第三步：进入接入点信息编辑菜单
第四步：编辑接入点信息（如下图）
四、
相关设备联系人。
嵌入式无线数传模块安全操作及保养规程
嵌入式无线数传模块安全操作及保养规程1. 引言嵌入式无线数传模块是一种用于无线数据传输的关键设备，广泛应用于物联网、智能家居、工业控制等领域。
为了确保嵌入式无线数传模块的正常运行和延长其使用寿命，本文档详细介绍了嵌入式无线数传模块的安全操作和保养规程。
2. 安全操作规程2.1 设备安装•在安装嵌入式无线数传模块前，应确保设备处于停电状态。
•检查设备安装位置的周围环境，确保无杂物阻挡以保证设备正常散热。
•安装嵌入式无线数传模块时，应遵循相关安装指南并确保固定牢固，避免设备晃动或坠落。
2.2 电源连接•使用适配器提供的电源线连接嵌入式无线数传模块时，应检查电源线是否损坏或接触不良。
•在连接电源线前，请确保供电电压与设备额定电压相匹配，以免损坏设备或导致电击。
2.3 避雷措施•当有雷暴天气时，应断开嵌入式无线数传模块的电源，并移除设备上的所有连接线。
•如果设备安装在露天环境中，应考虑安装避雷装置，并确保其正常运行状态。
2.4 温度控制•嵌入式无线数传模块应在指定的工作温度范围内使用，禁止在高温或低温环境下使用设备。
•在使用设备时，应避免将其暴露在阳光直射或近热源的位置。
•如果温度过高或过低，应及时采取措施解决问题，避免设备发生故障。
2.5 防护措施•防止嵌入式无线数传模块受到撞击或挤压，应避免将重物放置在设备上。
•防止设备进水或受潮，应避免在潮湿或多尘的环境中使用设备。
3. 保养规程3.1 设备清洁•定期清洁设备表面，可以使用清洁布轻轻擦拭。
•避免使用有腐蚀性或磨损性的清洁剂，以防损坏设备外壳。
•不要直接用水清洗设备，以免进水影响设备正常运行。
3.2 通风保养•定期检查设备通风孔是否被堵塞，如发现堵塞应及时清除。
•检查设备风扇是否正常运转，如发现异常应及时更换。
3.3 硬件检查•定期检查设备的电源线、数据线和连接线是否松动或损坏，如发现问题应及时修复或更换。
•定期检查设备的指示灯、按键等功能是否正常，如发现问题应及时排除。
串口WiFi模块使用说明
RAK425使用手册串口WiFi模块使用说明RAK425串口WIFI模块使用手册深圳市瑞科慧联技术有限公司目录RAK425串口WIFI模块 (1)使用手册V1.4 (1)1快速使用......................................................................................................... - 2 -STEP1：上电前检查................................................................................... - 3 -STEP2：上电后状态................................................................................... - 3 -STEP3：透传数据测试 ............................................................................... - 6 -2 功能特性 ....................................................................................................... - 8 -2.1 概述 ................................................................................................... - 8 -2.2 应用领域 ............................................................................................ - 8 -2.3 产品特性 ............................................................................................ - 8 -2.4 详细功能 ............................................................................................ - 9 -2.4.1 硬件接口................................................................................. - 9 -2.4.2 无线驱动................................................................................. - 9 -2.4.3 TCP/IP .................................................................................... - 9 -2.4.4 功耗 ...................................................................................... - 10 -3 硬件描述 ..................................................................................................... - 11 -3.1 模块类型 ........................................................................................... - 11 -3.2 模块高度 ........................................................................................... - 12 -3.3 参考设计 ........................................................................................... - 12 -3.4 管脚定义 .......................................................................................... - 13 -4 使用大全 ..................................................................................................... - 15 -4.1 基本流程图 ...................................................................................... - 15 -4.2 多种配置方式................................................................................... - 15 -4.3 WEB配置........................................................................................... - 16 -模式选择页面................................................................................... - 17 -AP接入点设置.................................................................................. - 17 -STA节点参数设置 ............................................................................ - 18 -IO通信参数设置 .............................................................................. - 19 -网络参数设置................................................................................... - 20 -高级管理 .......................................................................................... - 20 -固件升级 .......................................................................................... - 21 -4.4 无线配置工具................................................................................... - 22 -4.5 串口配置工具................................................................................... - 23 -4.6 双Socket应用实例 ......................................................................... - 24 -4.7 EasyConfig功能演示 ...................................................................... - 29 -5 辅助AT命令 .............................................................................................. - 31 -5.1 命令格式 .......................................................................................... - 32 -5.2 开启辅助命令................................................................................... - 32 -5.3 模块管理指令................................................................................... - 33 -5.3.1 打开ASCII显示.................................................................... - 33 -5.3.2 查询模块MAC地址 ................................................................ - 33 -5.3.3 进入透传模式 ....................................................................... - 33 -5.3.4 查询软件版本 ....................................................................... - 33 -5.3.5 复位重启模块 ....................................................................... - 34 -5.3.6 恢复出厂设置 ....................................................................... - 34 -5.4 参数配置指令................................................................................... - 34 -5.4.1 写入用户配置 ....................................................................... - 34 -5.4.2 读取用户配置 ....................................................................... - 34 -5.4.3 读取出厂配置 ....................................................................... - 35 -5.4.4 修改出厂配置 ....................................................................... - 35 -5.4.5 复制用户参数 ....................................................................... - 35 -5.5 AP SAT操作指令.............................................................................. - 36 -5.5.1 查询AP连接状态.................................................................. - 36 -5.5.2 查询STA 无线信号强度........................................................ - 36 -5.5.3 扫描无线网络 ....................................................................... - 36 -5.5.4 获取无线网络 ....................................................................... - 36 -5.5.5 一键入网命令 ....................................................................... - 37 -5.5.6 WPS配置命令 ........................................................................ - 37 -5.5.7 查询IP状态 ......................................................................... - 37 -5.5.8 pin命令................................................................................ - 38 -5.5.9 查询TCP连接状态 ................................................................ - 38 -5.5.10 AP高级设置 ........................................................................ - 39 -5.6 收发数据指令................................................................................... - 39 -5.6.1 发送数据............................................................................... - 39 -5.6.2 接收数据............................................................................... - 40 -5.7 附录 ................................................................................................. - 40 -7 版本 ............................................................................................................ - 43 -版本历程及修改内容 ............................................................................... - 43 -1快速使用感谢您选用RAK425串口透传模块，该透传模块使用极其简单方便，且功能丰富，能满足各类客户的需求。
FC201SP设置软件说明书
FC201SP参数设置软件使用说明软件版本: V1.1深圳市友讯达通讯设备有限公司2005年 1月 31日目录第一章 软件概述 (3)1.1 功能描述 (3)1.2 运行平台 (3)1.3 开发平台 (3)1.4 软件安装 (3)第二章 操作说明 (3)2.1 参数设置操作步骤 (3)2.2 FC201SP工作参数的编辑 (4)2.3 FC201SP工作参数的写入 (4)2.4 数据文件的另存和打开 (5)2.4.1 参数的存储 (5)2.4.2 参数的调出 (6)2.5 数传测试 (6)2.6 FC201SP发射性能测试 (7)第一章 软件概述1.1 功能描述FC201SP 设置软件是FC201SP 无线电台的设置软件，基于Windows 界面，安装和操作简单方便。
通过此软件可以对FC201SP 无线数传模块的各项参数进行读取和设置,同时可以作为测试FC201SP 的数传功能及性能的测试平台.1.2 运行平台Windows95以上操作界面， 磁盘空间最少为4M1.3 开发平台使用Delphi 6开发1.4 软件安装双击"FC201SP_SETUP.EXE"，按照屏幕提示进行安装。
安装完成后，软件资源文件将放在用户自己设定的安装目录下或默认目录（C:\Program Files\Demon Software Of Fc201SP Radio ）下，同时在桌面创建快捷方式。
第二章 操作说明2.1、参数设置操作步骤A 、 如果FC201SP 电台未和PC 机的串口连接，请把FC201SP 电台的JP1数据接口通过RS232数据线或B 、 双击桌面上的FC201SP 设置软件图标，即可进入FC201SP 设置主界面（图1）。
图1C 、 入主界面后，请选择主菜单上的“端口选择”—“PC 机端口选择”菜单（如图2）进入“端口选择”界面（如图3），打开和FC201SP 电台所连接的串口。
扩频无线数传模块安全操作及保养规程
扩频无线数传模块安全操作及保养规程前言扩频无线数传模块是一种常用于数字电子产品的通讯模块，能够在无线环境下完成数据传输任务。
本文将从安全操作和保养规程两方面入手，介绍扩频无线数传模块的正确使用方法。
安全操作规程1. 了解使用环境在使用扩频无线数传模块前，必须了解模块所处的使用环境。
特别是在具有电磁辐射、机械振动和温度差异等特殊环境下使用时，需要对模块进行一定的防护措施。
2. 操作前准备在使用扩频无线数传模块前，需要确认模块的工作状态和相关参数是否正常。
同时，要事先准备好所需的使用工具和设备，以保证工作的顺畅和安全。
3. 操作中的注意事项在使用扩频无线数传模块时，需要注意以下事项：•避免长时间在高温或寒冷的环境下使用模块；•注意避免模块与其它电子产品产生干扰；•避免长时间持续使用模块，以免造成过热和损坏。
4. 操作后处理在使用模块后，需要及时对其进行处理。
包括：•对模块安全保管，防止其破坏或丢失；•对模块进行清洁和保养，以提高其使用寿命。
保养规程1. 定期检查为了保证扩频无线数传模块在使用中的正常工作和安全，有必要定期对其进行检查。
检查的内容主要包括模块工作状态、机械结构、电气性能等方面。
2. 清洁保养定期对模块进行清洁和保养，能够减少模块受损和生锈等情况的发生，从而提高其使用寿命。
在模块清洁过程中，需要注意以下事项：•使用干净的布或软刷，避免使用带有酸碱、切割性和静电性的工具，避免对模块造成损伤；•对模块的接口进行防尘保养，避免它们被污物、灰尘和水份等杂质所污染；•对模块表面的螺丝和接点进行润滑保养，以减少其摩擦和损耗。
3. 保险柜储存当扩频无线数传模块在长期不使用时，应储存在干燥、通风和防静电的保险柜中。
同时，要避免对模块造成机械性、磁性或静电性的影响。
结论通过本文，我们介绍了扩频无线数传模块的安全使用和保养规程。
了解并严格执行这些规程，能够有效地避免模块因非正常使用造成的损坏和故障，提高模块的使用寿命和稳定性。
F系列无线数传电台使用说明V3070826
收发功能
单发
单发
单收
收发
收发
收发
收发
收发
收发
发射功率
5W
500m W
——
500m W
5W
25W
5W
100m W 10m W
灵敏度
——
——
≤0.25 ≤0.25
≤0.25
≤0.25
≤0.25 ≤0.25
≤1
发射电流 ≤1.3A
≤0.3A
——
≤0.3A
≤1.3A
≤7A
≤1.3A ≤0.3A ≤0.1A
待机电流
TTL-RS485 连线中间颜色为 黄标有 TTL 的一边接电台
TTL-RS232 连线 中 间 颜 色 为 红。标有 TTL 的一边接电台
D、电台数据格式：电台的数据格式有两种一种是一个起始位、八个数据位、一个停止位。另一 种为一个起始位、九个数据位、一个停止位。其中第九位的用途随着上位机格式的不同而不同。上 位机的数据格式及第九位的用途见下表：
北京捷麦通信器材有限公司 电传：（010）63331035--37
8
地址：北京市丰台区菜户营东街甲 88 号鹏润家园静苑 B 座 2504 网址：
F21 系列无线数传电台使用说明 V3.0070401
None
Even无第 9 位
≤85mA ≤85mA
≤85mA
≤85mA
≤85mA ≤85mA ≤30mA
省电待机
≤2.5mA ≤2.5mA
≤2.5mA
≤1.2mA ≤1.2mA ≤0.8mA
工作频段
228.000MHz-232.000MHz
433.000MHz
信道间隔
WiFi模块产品使用说明书
第1章ITTIM WIFI模块文档简介 (5)1.1本书约定 (5)1.2本书章节安排 (5)第2章ITTIM WIFI模块概述 (6)2.1简介 (6)2.2主要特性 (9)第3章硬件及无线参数描述 (10)3.1主要特性 (10)3.2无线模块工作在2.4G频率时的特性 (10)3.3管脚定义 (11)3.3.1 ITM-AP03的PIN定义如下表所示。
(11)3.3.2 ITM-AP02的PIN定义如下表所示。
(13)3.3.3 ITM-AP04的PIN定义如下表所示。
(14)3.4射频性能 (16)3.5物理特性 (18)3.5.1 ITM-AP03 (18)3.5.2 ITM-AP02 (19)3.5.3 ITM-AP04 (20)3.7电器特性 (21)第4章软件功能 (22)第5章配置指南 (25)5.1快速配置指南 (25)5.1.1硬件连接 (25)5.1.2建立正确的网络设置 (25)5.1.3快速安装指南 (26)5.2用户登录 (26)5.3运行状态 (27)5.4设置向导 (27)5.4.1通过PPPOE拨号获取地址 (28)5.4.2动态获取IP地址 (28)5.4.3获取静态IP地址 (29)5.5网络参数 (29)5.5.1WAN口设置 (29)5.5.2 LAN口设置 (30)5.6无线设置 (31)5.6.1基本设置 (31)5.6.2高级设置 (33)5.7 DHCP服务器 (33)5.7.1 DHCP服务 (33)5.8转发规则 (34)5.8.1虚拟服务器 (34)5.8.2 DMZ主机 (34)5.8.3 ALG (35)5.9安全设置 (35)5.9.1 MAC地址过滤 (35)5.10路由功能 (36)5.10.1静态路由 (36)5.11系统工具 (36)5.11.1时间设置 (36)5.11.2软件升级 (37)5.11.3恢复出厂设置 (37)5.11.4修改登录口令 (37)5.11.5重新启动路由器 (37)5.11.6 远程管理 (38)5.12退出登录 (42)第6章性能测试 (43)6.1 Atheros无线性能要求指标 (43)6.2 IxChariot环境搭建 (43)6.2.1 安装 (43)6.2.2 测试步骤 (43)6.2.3.测试相关 (45)6.3 IxChariot测试结果 (45)6.3.1 HT20 (45)6.3.2 HT40 (49)第7章常见故障 (54)7.1常见硬件故障 (54)7.1.1 EOC无启动 (54)7.1.2 USB插入开发板后无效果 (55)7.1.3开发板上灯显示有误 (55)7.1.4开发板网口不通 (56)7.1.5无线客户端可以扫描到无线信号却不能和EOC关联 (57)7.1.6按键无效 (58)7.1.7 LED灯 (59)7.2常见软件问题 (59)7.2.1软件无法正常升级 (59)7.2.2软件无法正常启动 (60)7.2.3如何查看版本信息 (60)7.2.4软件版本区别和测试方法 (60)7.2.5 WAN口不通 (61)7.2.6上网LAN口不通 (61)7.3常见无线性能问题 (61)7.3.1接收不到AP信号 (61)7.3.2 AP信号微弱 (61)7.3.3连接Internet时，为什么显示有信号，却连接不上AP (61)7.3.4针对广电版本，连接iptv(vod)或voip时，为什么显示有信号，却连接不上AP (62)7.3.5使用iperf测速，发现无线带宽很低 (62)7.3.6射频性能差升级RF校准参数 (62)7.3.7 PING延时大 (62)第8章客户定制 (63)8.1页面定制 (63)第9章附录 (65)9.1软件串口烧写 (65)9.2网页升级软件 (67)9.3 采用USB升级软件 (67)9.4 Jperf环境搭建 (67)第1章ITTIM WIFI模块文档简介本文档旨在帮助您了解ITTIM WIFI模块的功能，内容包括ITTIM WIFI模块的性能特征以及所有功能的详细说明。
WIFI模块设置说明
1、将WIFI模块与随机带的USB-TTL模块像下图这样连接USB-TTL输出电压选择为3.3V，VCC脚对应WIFI模块的3.3V端子2、将USB-TTL模块插在电脑USB口上，安装资料里的驱动USB转232 HL340驱动.exe3、安装后设备管理器列表中会出现1个USB串口，请记下串口数目，如下图的是COM44、打开WIFI设置软件选择串口端口，点“搜索模块”如果模块之前已经设置过工作模块参数的，需要先点“退出透传模式”，再点“搜索模块”5、一般我们通过无线路由器连接WIFI模块，再连接到控制器这样的通讯链路的话，请选择基础网络，网络名称选你WIFI路由的名称，如果不知道，可以先切换到“功能测试”，点“扫描”，在里面找出你的无线路由器名，填到之前的网络名称里。
安全模式和明码请填写你现在无线路由器上的如果你希望控制器访问是固定IP的，请关闭下面的“启用DHCP”，并填写下面的参数，这个和电脑网卡的配置类似6、网络连接一般有TCP和UDP 2种协议，另外还分服务器和客户端2 种连接方式。
这个按你的需求选择。
如果是服务器模式，需要填写监听的端口号。
如果是客户端模式需要填写WIFI模块主动连接的主机地址和端口。
TCP连接超时一般选0就可以了。
7、以上面参数为例，用TCP/UDP调试助手连接WIFI模块，用串口调试助手通过USB-TTL 模块连接到WIFI模块输出的串口上。
如果发送不成功的话，请检测以下条目●是否退出了WIFI设置软件●是否波特率设置为115200，串口号是否为USB-TTL模块的USB串口●网络端口号和网络协议是否选择正确●16进制发送是否设置正确8、至此，WIFI模块已设置完毕，可以插到控制板的WIFI模块插座上了，主要模块天线朝外，插拔时请将控制板断电。
控制板菜单设置中RS232串口波特率请设置为115200，可使用配套的通讯协议和通讯软件与控制板进行连接，连接上后WIFI模块为只有1个LED闪烁。
无线wifi视频模块的使用方法
无线wifi视频模块的使用方法
如今我们的手机、平板、电脑等电子产品已成为大众生活必不可少的部分,而WIFI在这些产品使用过程中的作用和地位也日趋明显下面是店铺为大家整理的关于无线wifi视频模块，一起来看看吧!
无线wifi视频模块的使用方法
第一步：首先打开串口助手，连接好无线模块，回复ready说明连接成功
第二步：
发送：AT+CWMODE=1 设为station模式
第三步：
发送：AT+CWLAP 显示无线列表
第四步：
发送：AT+CWJAP="2F01","01234567" 加入无线网络
第五步：
笔记本打开网络助手，设置服务器模式，设定服务器IP和端口号，连接
第六步：
发送：AT+CIPMUX=1 开启多连接模式
第七步：
发送：AT+CIPSTART=2,"TCP","192.168.1.112",8080 连接服务器
现在已经建立好连接了就可以和网络助手通信了，
AT+CIPSEND=2,6发数据前先发此指令最后的6代表发的字节数。
更多经常片段请关注百度帐号，继续为大家更新。
深圳市友讯达通讯设备 FC-201 S 微功率无线数传模块 V5.0 说明书
FC-201/S微功率无线数传模块V5.0使用说明书深圳市友讯达通讯设备有限公司SHENZHEN FRIENDCOM TELECOM CO.,LTD.电话: (755)83583003、83899064 （多线）传真: (755)83308775E-mail:************************://地址：深圳市南山区科技园中区中钢大厦六楼四区 邮编：518057目录一、FC-201/S微功率无线数传模块特点 (2)二、FC-201/S微功率无线数传模块的应用 (3)三、FC-201/S 微功率无线数传模块的使用方法 (3)1、电源 (3)2、FC-201/S与终端设备的连接 (4)3、外形尺寸及主件结构示意图 (4)4、FC-201/S模块接口的定义 (5)5、信道、接口、数据格式设定 (6)6、I/O功能说明 (7)四、FC-201/S型无线模块的组网应用及编程时注意事项 (8)五、FC-201/S型微功率无线数传模块的技术指标 (8)六、FC-201/S选型指南 (9)七、技术支持及售后服务 (9)一、FC-201/S微功率无线数传模块特点1、微功率发射,具有收发状态指示：发射功率为20mW；当工作于发射状态时，指示灯为红色，工作于接受状态时,指示灯为绿色。
2、频率在ISM频段，无需申请频点：载波频率433MHz，如有特殊要求也可提供为315/868/915MHz的载波频率。
3、高抗干扰能力和低误码率：基于FSK的调制方式，采用高效前向纠错信道编码技术，提高了数据抗突发干扰和随机干扰的能力。
4、传输性能优良：在视距情况下，天线高度>3米，可靠传输离距>300米(BER=10ˉ6/1200Bit/S)。
5、透明的数据传输：提供透明的数据接口，接口波特率为1200/2400/4800/9600/19200Bit/s，格式为8N1/8E1/8O1用户可设置；空中波特率为1200/2400/4800/9600/19200Bit/s用户可设置。
微功率无线数传模块
HAC-UAN433系列 微功率无线数传模块 使用手册 （V2.2C）深圳市华奥通通信技术有限公司 目 录 一、 HAC-UAN433特点 (2)二、 HAC-UAN433的应用 (3)三、 HAC-UAN433系列型号说明 (3)四、HAC-UAN433的使用方法 (3)1.电源 (3)2.连接端子的定义 (4)3.UAN433与终端设备的连接示意图 (4)4.通信速率、接口、数据格式的设定 (5)5.HAC-UAN433S，UAN433H信道设置 (5)6.HAC-UAN433P信道设置 (5)7.信道频率对照表 (6)8.低功耗控制 (7)9.数据传输的注意要素 (8)10.天线配置 (9)11.指示灯 (10)12.外型尺寸结构示意图 (10)四、 HAC-UAN433的组网应用 (11)五、 HAC-UAN433的技术指标 (11)六、 HAC-UAN433的标准配置 (12)地址：深圳市福田区泰然九路海松大厦Ａ座１９楼３区 电话：＋８６－７５５－２３９８１０７８ 传真： ＋８６－７５５－２３９８１００７ 邮箱：ｗｅｂｍａｓｔｅｒ＠ｈａｃｃｏｍ．ｃｏｍ 网址：ｗｗｗ．ｈａｃｃｏｍ．ｃｏｍ 一、HAC-UAN433微功率无线数传模块特点 ・微功率发射，最大发射功率20dBm(100mW)，可选17dBm(50mW)。
・ISM频段,无需申请频点。
载频频率427~437MHz。
・真正的窄带高速率技术。
信号带宽12.5/25KHz，频谱使用效率高，抗干扰能力强，最高有效速率高达19200bps。
・高抗干扰能力和低误码率。
基于GFSK或RC2FSK的调制方式，采用高效前向纠错信道编码技术，提高了数据抗突发干扰和随机干扰的能力，在信道误码率为10-3时，可得到实际误码率10-5~10-6。
・灵敏度高。
1200bps的灵敏度为-122dBm，9600bps的灵敏度为-117dBm。
・传输距离远。
无线数传模块
无线数传模块概述无线数传模块是一种能够通过无线电信号进行数据传输的设备。
它使用无线电频率作为传输介质，具有高速传输、远距离传输和免费使用等特点。
无线数传模块广泛应用于无线远程控制、传感器网络、无线通信等领域。
工作原理无线数传模块由发射器和接收器两部分组成。
发射器负责将待传输的数字信号转换为无线电信号，并将其发送出去。
接收器则负责接收无线电信号，并将其转换为数字信号，以供后续处理。
无线数传模块一般使用频率调制技术进行信号传输。
常见的频率调制技术包括幅度调制（AM）、频率调制（FM）、相位调制（PM）等。
在实际应用中，根据具体的通信需求，可以选择不同的调制方式。
主要特性1.高速传输：无线数传模块提供高速的数据传输能力，可以满足大部分实时传输需求。
2.远距离传输：无线数传模块可以在一定范围内实现信号传输，距离取决于使用的无线电频率和天线性能。
3.高可靠性：无线数传模块采用多种纠错技术，可以在恶劣环境下实现数据可靠传输。
4.低功耗：无线数传模块通常采用低功耗设计，以满足无线传感器网络等对电源消耗要求较低的应用场景。
5.易于集成：无线数传模块通常以模块化的形式提供，可以方便地集成到其他设备或系统中。
应用领域1.无线远程控制：无线数传模块可以实现无线遥控，广泛应用于无线门禁系统、无线灯光控制等场景。
2.传感器网络：无线数传模块可以与各类传感器配合使用，实现传感器数据的无线传输和集中管理。
3.无线通信：无线数传模块可以用于构建无线通信系统，实现无线语音通话、无线数据传输等功能。
4.智能家居：无线数传模块可以用于智能家居系统，实现各类设备间的无线互联。
5.工业自动化：无线数传模块可以用于工业自动化控制系统，实现无线监控、远程操作等功能。
常见型号1.NRF24L01：一款低功耗的2.4GHz无线数传模块，具有较高的传输速率和较远的传输距离。
2.HC-05：一款经典的蓝牙无线数传模块，主要用于低功耗蓝牙设备之间的数据传输。
无线收发模块使用说明
无线接收模块的使用说明无线接收模块的使用说明一、SC/PT2262/2272遥控编解码芯片（在介绍无线收发模块之前，先来了解两种芯片）PT2262/2272是一种CMOS工艺制造的低功耗低价位通用编解码电路，PT2262/2272最多可有12位(A0-A11)三态地址端管脚(悬空,接高电平,接低电平),任意组合可提供531441地址码,PT2262最多可有6位(D0-D5)数据端管脚,设定的地址码和数据码从17脚串行输出，可用于无线遥控发射电路。
编码芯片PT2262发出的编码信号由：地址码、数据码、同步码组成一个完整的码字，解码芯片PT2272接收到信号后，其地址码经过两次比较核对后，VT脚才输出高电平，与此同时相应的数据脚也输出高电平，如果发送端一直按住按键，编码芯片也会连续发射。
当发射机没有按键按下时，PT2262不接通电源，其17脚为低电平，所以315MHz的高频发射电路不工作，当有按键按下时，PT2262得电工作，其第17脚输出经调制的串行数据信号，当17脚为高电平期间315MHz的高频发射电路起振并发射等幅高频信号，当17脚为低平期间315MHz的高频发射电路停止振荡，所以高频发射电路完全收控于PT2262的17脚输出的数字信号，从而对高频电路完成幅度键控（ASK调制）相当于调制度为100％的调幅。
SC/PT2262特点•CMOS工艺制造，低功耗•外部元器件少•RC振荡电阻•工作电压范围宽：2.6-15v•数据最多可达6位•地址码最多可达531441种SC/PT2262引脚说明：名称 管脚 说 明A0-A11 1-8、10-13 地址管脚,用于进行地址编码,可置为“0”,“1”,“f”(悬空), D0-D5 7-8、10-13 数据输入端，有一个为“1”即有编码发出，内部下拉Vcc 18 电源正端（＋）Vss 9 电源负端（－）TE 14 编码启动端，用于多数据的编码发射，低电平有效；OSC1 16 振荡电阻输入端，与OSC2所接电阻决定振荡频率；OSC2 15 振荡电阻振荡器输出端；Dout 17 编码输出端（正常时为低电平）PT2272引脚说明：名称 管脚 说 明A0-A11 1-8、10-13 地址管脚,用于进行地址编码,可置为“0”,“1”,“f”(悬空),必须与2262一致,否则不解码D0-D5 7-8、10-13 地址或数据管脚,当做为数据管脚时,只有在地址码与2262一致,数据管脚才能输出与2262数据端对应的高电平,否则输出为低电平,锁存型只有在接收到下一数据才能转换Vcc 18 电源正端（＋）Vss 9 电源负端（－）DIN 14 数据信号输入端，来自接收模块输出端OSC1 16 振荡电阻输入端，与OSC2所接电阻决定振荡频率；OSC2 15 振荡电阻振荡器输出端；VT 17 解码有效确认 输出端（常低）解码有效变成高在具体的应用中，外接振荡电阻可根据需要进行适当的调节，阻值越大振荡频率越慢，编码的宽度越大，发码一帧的时间越长.网站上大部分产品是用2262/1.2M/2272/200K组合和2262/4.7M/2272/820K 组合。
小功率无线数传模块使用手册【word版】2p
典型应用电路
注：无线模块和客户的产品对接时注意地线连接，需要共地，否则模块可能无法正常工作。
用软件检测模块与参数的更改
：按典型应用电路的线路将DTR-920T 与电脑连接好，并接上电源及 TTL转
换器（当选用TTL接口时），选择所用的串口。
电台检测，当检到电台时（软件会提示检测成功），这样就可以单个模块进行信道、功率、波特率等参数的读取和更改了。
：更改参数时，当你选择了一个你想要的参数后，要进行设置，设置完后再次进行读取，看模块的参数是否是你所需要的。
软件设置时模块连接示意图
、两台或多台模块要进行通讯，则各台模块的频率和空中速率必须一致。
、模块与用户设备要进行通讯，则模块和用户设定的串口参数必须一致。
十二．常见故障及排除方法
故障原因和排除方法。
FCU711-S使用手册
ECS-700系统硬件FCU711-S控制器使用手册浙江中控技术股份有限公司声明⏹严禁转载本手册的部分或全部内容。
⏹在不经预告和联系的情况下，本手册的内容有可能发生变更，请谅解。
⏹本手册所记载的内容，不排除有误记或遗漏的可能性。
如对本手册内容有疑问，请与我公司联系。
文档标志符定义警告：标示有可能导致人身伤亡或设备损坏的信息。
WARNING: Indicates information that a potentially hazardous situation which, if not avoided, could result in serious injury or death.电击危险：标示有可能产生电击危险的信息。
Risk of electrical shock: Indicates information that Potential shock hazard where HAZARDOUS LIVE voltages greater than 30V RMS, 42.4V peak, or 60V DC may be accessible.防止静电：标示防止静电损坏设备的信息。
ESD HAZARD: Indicates information that Danger of an electro-static discharge to which equipment may be sensitive. Observe precautions for handling electrostatic sensitive devices注意：提醒需要特别注意的信息。
ATTENTION: Identifies information that requires special consideration.提示：标记对用户的建议或提示。
TIP：Identifies advice or hints for the user.目录1 基本说明 (1)1.1 网络环境 (1)1.2 功能特点 (2)1.3 硬件环境 (2)2 技术规格 (2)3 使用说明 (5)3.1 结构简图 (5)3.2 外形尺寸 (6)3.3 指示灯说明 (6)3.4 拨码开关说明 (7)3.5 接线说明 (8)3.5.1 电源连接和秒脉冲同步线连接 (8)3.5.2 过程控制网连接 (9)3.5.3 本地I/O总线连接 (10)3.5.4 扩展I/O总线连接 (12)3.6 基座选型 (13)3.7 安装维护说明 (13)3.7.1 模块装卸 (13)3.7.2 更换掉电保护电池 (16)3.7.3 控制器断电恢复（适用于FCU711-S V11.17.00） (18)3.7.4 控制器重启（适用于FCU711-S V11.19.00） (19)3.7.5 指示灯故障现象分析及解决方法 (20)3.8 冗余说明 (20)3.9 控制器组态实现 (21)3.10 控制器状态诊断 (22)4 工程应用 (23)4.1 应用注意事项 (23)4.2 故障处理 (23)5 资料版本说明 (24)FCU711-S控制器1基本说明控制器FCU711-S是ECS-700系统的核心单元，可周期性地采集I/O模块的实时过程信息，将这些信息进行综合运算处理，并将处理结果周期性地输出到I/O模块，完成对现场控制对象的实时控制。
SP多用途无线数据收发模块
SP多用途无线数据收发模块无线数据传输广泛地运用在车辆监控、遥控、遥测、小型无线网络、无线抄表、门禁系统、小区传呼、工业数据采集系统、无线标签、身份识别、非接触RF智能卡、小型无线数据终端、安全防火系统、无线遥控系统、生物信号采集、水文气象监控、机器人控制、无线232数据通信、无线485/422数据通信、数字音频、数字图像传输等领域中。
这是数据发射模块的电路图SP发射模块主要技术指标：1。
通讯方式：调幅AM2。
工作频率：315MHZ/433MHZ3。
频率稳定度：±75KHZ4。
发射功率：≤500MW5。
静态电流：≤0.1UA6。
发射电流：3～50MA7。
工作电压：DC 3～12VSP数据发射模块的工作频率为315M，采用声表谐振器SAW稳频，频率稳定度极高，当环境温度在－25～＋85度之间变化时，频飘仅为3ppm/度。
特别适合多发一收无线遥控及数据传输系统。
声表谐振器的频率稳定度仅次于晶体，而一般的LC振荡器频率稳定度及一致性较差，即使采用高品质微调电容，温差变化及振动也很难保证已调好的频点不会发生偏移。
SP发射模块未设编码集成电路，而增加了一只数据调制三极管Q1,这种结构使得它可以方便地和其它固定编码电路、滚动码电路及单片机接口，而不必考虑编码电路的工作电压和输出幅度信号值的大小。
比如用PT2262或者SM5262等编码集成电路配接时，直接将它们的数据输出端第17脚接至DF数据模块的输入端即可。
SP数据模块具有较宽的工作电压范围3～12V，当电压变化时发射频率基本不变,和发射模块配套的接收模块无需任何调整就能稳定地接收。
当发射电压为3V时，空旷地传输距离约20～50米，发射功率较小，当电压5V时约100～200米，当电压9V时约300～500米，当发射电压为12V时，为最佳工作电压，具有较好的发射效果，发射电流约60毫安，空旷地传输距离700～800米，发射功率约500毫瓦。
当电压大于l2V时功耗增大，有效发射功率不再明显提高。
无线发射接收模块详细资料讲解
无线发射/接收模块1.微型无线发射/接收模块4．射频发射模块/射频接收模块射频发射模块F05A F05B F05C (声表稳频)性能说明FO5系列采用声表谐振器稳频，SMT树脂封装，频率一致性较好，免调试，特别适合多发一收无线遥控及数据传输系统。
而一般的LC振荡器频率稳定度及一致性较差，即使采用高品质微调电容，温差变化及振动也很难保证已调好的频点不会发生偏移。
F05具有较宽的工作电压范围及低功耗特性，当发射电压为3V时，发射电流约2mA，发射功率较小，12V为最佳工作电压，具有较好的发射效果，发射电流约5-8mA，大于l2V直流功耗增大，有效发射功率不再明显提高。
FO5系列采用AM方式调制以降低功耗，数据信号停止，发射电流降为零，数据信号与FO5用电阻而不能用电容耦合，否则FO5将不能正常工作。
数据电平应接近F05的实际工作电压以获得较高的调制效果，FO5对过宽的调制信号易引起调制效率下降，收发距离变近。
当高电平脉冲宽度在0.08-1ms时发射效果较好，大于1ms后效率开始下降；当低电平区大于10ms，接收到的数据第一位极易被干扰（即零电平干扰）而引起不解码。
如采用CPU编译码可在数据识别位前加一些乱码以抑制零电平干扰，若是通用编解码器，可调整振荡电阻使每组码中间的低电平区小于10ms。
FO5输入端平时应处于低电平状态，输入的数据信号应是正逻辑电平，幅度最高不应超过FO5的工作电压。
F05 天线长度可从0-250mm选用，也可无天线发射，但发射效率下降。
F05C 为改进型,体积更小,內含隔离调制电路消除输入信号对射频电路的影响,信号直接耦合,性能更加稳定。
FO5 应垂直安装在印板边部，应离开周围器件5mm以上，以免受分布参数影晌而停振。
FO5发射距离与调制信号頻率幅度，发射电压及电池容量，发射天线，接收机灵敏度及收发环境有关。
FO5用PT2262编码器加240mm 小拉杆天线在开阔区最大发射距离约250米，在障碍区相对要近，由于折射反射会形成一些死区及不稳定区域，不同的收发环境会有不同的收发距离。
