8255并口实验详解
8255并行口实验
JZ NEXT
MOV AL,00H
NEXT:MOVAL,0FFH
”
结果无论开关是否闭合，全都不亮，后来发现只需在中间加上个跳转语句就行了。
实验程序如下
附录
实验题1：
ASSUME CS:CODE学号
113200880200057
专业年级
电子信息工程2008级
实验题目
8255并行口实验
实验目的
1、掌握可编程并行接口8255的初始化及其应用
2、掌握汇编语言源程序的设计方法
实验内容
实验内容1：8255A的A口作为输入口，与逻辑电平开关K1～K8相连。8255A的B口作为输出口，与发光二极管LED1～LED8相连。编写程序，使得逻辑电平开关的变化在发光二极管上显示出来。即当开关ki置于L时,对应发光二极管LEDi点亮；置于H时熄灭。
TEST AL,01H;测试PA0的状态
JZ NEXT;PA0为0则跳转
MOV AL,00H;否则全亮
JMP LOOP2
NEXT:MOV AL,0FFH;置全灭
LOOP2:MOV DX,04A2H
OUT DX,AL;输出，控制灯的开关
JMP LOOP1
CODE ENDS
END START
CODE SEGMENT PUBLIC
ORG 100H
START:MOVAL,10010000B
MOV DX,04A6H
OUT DX,AL;送出8255的控制字
LOOP1:MOV DX,04A0H
IN AL,DX;读入A口的状态
8255并口实验详解
xxxx大学计算机学院实验报告一、实验内容与要求1.1 实验内容（1）8255方式0实验从8255端口C输入数据，再从端口A输出（2）8255方式1输出实验编程实现每按一次单脉冲按钮产生一个正脉冲，使8255产生一次中断服务：依次输出01H,02H,04H,08H,10H,20H,40H,80H使L0~L7依次发光，中断8次结束。
（3）8255方式1输入实验编程实现：每按一次单脉冲按钮产生一个正脉冲使8255产生一次中断请求，让CPU进行一次中断服务：读取逻辑电平开关预置的ASCII码，在屏幕上显示其对应的字符，中断8次结束。
1.2 实验要求（1）8255方式0实验实验预期效果：拨动逻辑开关，启动程序，开关打开的对应灯可以亮起。
改变开关的状态，灯的亮暗也随之改变。
（2）8255方式1输出实验实验预期效果：按一次单脉冲按钮，L0亮起；以后每按一次，后面的灯依次会亮起。
中断8次结束。
（3）8255方式1输入实验实验预期效果：每按一次单脉冲按钮读取逻辑电平开关预置的ASCII码，在屏幕上显示其对应的字符，中断8次结束。
二、实验原理与硬件连线2.1 实验原理CPU通过指令将控制字写入8255A的控制端口设置它的工作方式。
8255A有两个控制字：方式选择控制字和端口C置位/复位控制字，这两个控制字均写入同一个控制端口地址（端口选择先A1A0=11）8255A有3种工作方式：方式0——基本输入/输出方式；方式1——选通输入/输出方式；方式2——双向传输方式。
方向选择控制字用于设置各端口的工作方式。
方式0称为基本输入/输出方式。
该方式下，端口A、端口B、端口C的高4位和端口C的低4位均可独立地设为输入或输出数据端口。
在方式0时，8255A与CPU时间没有应答联络信号，可用于无条件传送或查询方式数据传送场合。
采用查询方式传送时，可以将端口A、端口B 作为数据端口，用端口C存放外部设备状态信息，用于CPU查询。
方式1称为选通输入/输出方式。
综合实验七 8255并口扩展实验

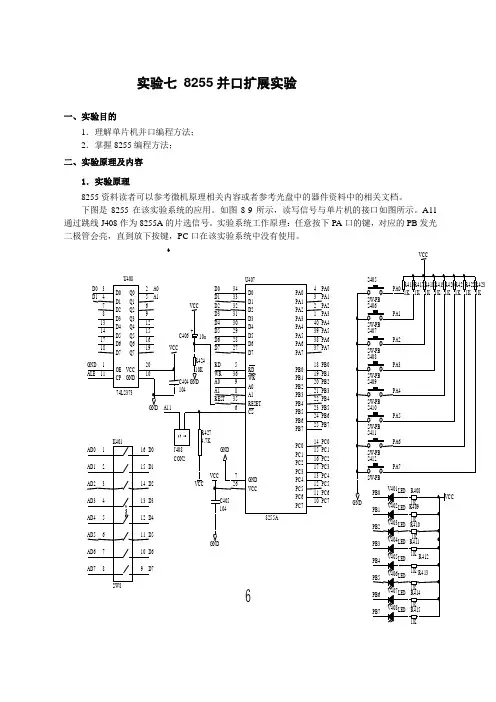

实验七 8255并口扩展实验一、实验目的1．理解单片机并口编程方法； 2．掌握8255编程方法； 二、实验原理及内容1．实验原理8255资料读者可以参考微机原理相关内容或者参考光盘中的器件资料中的相关文档。
下图是8255在该实验系统的应用。
如图8-9所示，读写信号与单片机的接口如图所示。
A11通过跳线J408作为8255A 的片选信号。
实验系统工作原理：任意按下PA 口的键，对应的PB 发光二极管会亮，直到放下按键，PC 口在该实验系统中没有使用。
RESTRD WR A0A1D0D1D2D3D4D5D6D7A11PB0PB1PB2PB3PB4PB5PB6PB7PA0PA1PA2PA3PA4PA5PA6PA7PC0PC1PC2PC3PC4PC5PC6PC711223344556677Vss 899101011111212131314141515Vdd 16s w 8K401SW8AD0AD1AD2AD3AD4AD5AD6AD7D0D1D2D3D4D5D6D7D03D14D27D38D413D514D617D718OE 1CP 11Q02Q15Q26Q39Q412Q515Q616Q719VCC 20GND 10U40874LS373R4081K R4091K R4101K R4111K R4121K R4131K R4141K R4151KR4161K R4171K R4181K R4191K R4201K R4211K R4221K R4231KVCCPA0PA1PA2PA3PA4PA5PA6PA7PB0PB1PB2PB3PB4PB5PB6PB7D0D1A0A1GND ALE V401LED V402LED V403LED V404LED V405LED V406LED V407LED V408LED VCCC404104C405104+C40610u R42410KVCCGND D034D133D232D331D430D529D628D727PA04PA13PA22PA31PA440PA539PA638PA737PB018PB119PB220PB321PB422PB523PB624PB725PC014PC115PC216PC317PC413PC512PC611PC710RD 5WR 36A09A18RESET 35CS6GND 7VCC26U4078255AS405SW-PB S406SW-PB S407SW-PB S408SW-PB S409SW-PB S410SW-PB S411SW-PB S412SW-PB GNDGND VCCVCCGNDGND612J408CON2R4274.7KVCC图8-9 8255应用原理图2．实验内容1)将扩展板的电源J501与主板的电源接口J2或J14连接起来；将扩展板的信号接口J500与主板的信号接口J15或J13连接起来。
实验七 8255并行IO接口
实验七8255并行I／O口一、实验目的8255可编程并行I／O接口有三个通道和三种工作方式．其中A，B通道和外设交换数据，C 通道和外设交换状态信息。
8255并行I／O接口与外设交换的方式由软件预先设置，该过程称为初始化．1．学会正确使用8255和CPU及外设的接口方法，2．掌握8255的编程原理，3．熟悉外设的信息通过8255和CPU的交换过程二、实验内容1．用8255的A端口控制8个LED发光二极管的循环亮灭．其硬件线路连接如图4．2所示2．编程：要求通过软件延时程序控制8个指示灯周而复始的循环点亮．3.编程提示8255的控制字如下：Array三、程序框图略四、程序清单;FILENAME:8255.ASM;THIS PROGRAM IS USED FOR TEST OUTPUT OF 8255'S A PORT;NOTICE:;CHIP:8255;CS--Y2(74LS138):210H--217H;PA0--PA7==LEDPORT_8255_A EQU 210HPORT_8255_B EQU 211HPORT_8255_C EQU 212HCONTROL_PORT_8255 EQU 213HDA TA SEGMENT PARA 'DATA'BUFFER DB 100 DUP(?)DA TA ENDSSTACK SEGMENT PARA STACK 'STACK'STA DB 1024 DUP(?)TOP EQU LENGTH STASTACK ENDSCODE SEGMENT PARA 'CODE'ASSUME CS:CODE,DS:DA TA,SS:STACK,ES:DATA MAIN PROC FARBEGIN:MOV AX,DA TAMOV DS,AXMOV AX,STACKMOV SS,AXMOV SP,TOPMOV DX,CONTROL_PORT_8255MOV AL,10000000B ;A PORT:MODE 0,OUTPUTOUT DX,ALMOV DX,PORT_8255_AMOV AL,0FFHOUT DX,ALMOV AL,0FEHMOV CX,0A0HAGAIN3:OUT DX,ALMOV BX,0A0H ;DELAY TIMEAGAIN2:MOV SI,2FFFHAGAIN1:NOPNOPDEC SIJNZ AGAIN1DEC BXJNZ AGAIN2 ;DELAY TIME ENDSROL AL,1DEC CXJNZ AGAIN3MOV DX,PORT_8255_AMOV AL,0FFH ;CLOSE LEDOUT DX,ALMOV AX,4C00H ;RETURNINT 21H MAIN ENDP CODE ENDSEND BEGIN。
微机实验 可编程并行接口8255
微机原理实验报告实验题目：可编程并行接口8255一、实验目的1、掌握8255的基本输入输出和PC端口位控的工作方式及应用编程。
2、掌握8255的典型应用电路接法。
二、实验知识回顾8255控制字1、控制方式2、C端口置位复位控制字三、实验内容1、 8255流水灯显示，首先用逻辑电平开关预置一个数字，从A口读入，写入01H到C端口上，左移一次在进行输出，A口读入数据作为左移次数，这样循环下去，从而实现流水灯的显示。
2、用PC端口位控制法控制LED灯，依次点亮LED灯。
四、实验器材微机原理实验箱1个电脑（带TPC-USB软件）1台插线若干五、实现过程1、8255流水灯显示（1）流程图（2）程序源代码io8255a equ 2a0h ;8255A口地址io8255b equ 2a1h ；8255B口地址io8255c equ 2a2h ；8255C口地址io8255mode equ 2a3h ;控制寄存器地址stack1 segment stackdw 256 dup(?)stack1 endsdata segmentla db ? ;定义数据变量lb db ?data endscode segmentassume cs:code,ds:datastart:mov ax,data ;程序由start处开始mov ds,axmov dx,io8255mode ;定义8255的工作方式mov al,90h ;方式0A口输入C口输出out dx,al ;mov dx,io8255a ;A口的地址存入dxin al,dx ;从dx也就是A口读入数据mov la,al ;读入的数据暂存在la变量mov dx,io8255c ;C口的地址存入dxmov al,01h ;将寄存器最低位置零out dx,al ;置位后的值输入给dx，也就是C口mov lb,al ;置位后的值暂存于变量lbloop1:call delaymov al,la ;将A口数据写入CX用以计数mov ch,00hmov cl,laloop2:call delaymov al,lbrol al,1 ;在寄存器内进行位移操作mov lb,al ;将操作后的结果重新写入变量al，为后面调用做准备mov dx,io8255c ;dx代表C口的地址out dx,al ;将al中存储的值写入dx，即C口mov ah,1 ;选择dos的模式为从键盘读取数据int 16h ;进入中断jnz quit ;ZF为0则跳到quitdec cx ;计数器减一jnz loop2 ;若cx！=0，跳到loop2quit:mov ax,4c00h ;结束程序并退出int 21hdelay proc near ;延时子程序push cxpush axmov cx,01fhd1: mov ax,0ffffhd2: dec axjnz d2loop d1pop axpop cxretdelay endpcode endsend start2、位控设置C口输出点亮LED（1）流程图（2）程序源代码io8255a equ 2a0h ;8255A口地址io8255b equ 2a1h ；8255B口地址io8255c equ 2a2h ；8255C口地址io8255mode equ 2a3h ;控制寄存器地址stack1 segment stackdw 256 dup(?)stack1 endsdata segmentla db ? ;定义数据变量lb db ?data endscode segmentassume cs:code,ds:datastart:mov ax,data ;程序由start处开始mov ds,axmov dx,io8255mode ;定义8255的工作方式mov al,00001111b ;位控设置C口最高位为1out dx,almov cx,7 ;剩余未点亮灯数为7 loop1:call delaydec aldec alout dx,aldec cxjnz loop1delay proc near ;延时子程序push cxpush axmov cx,01fhd1: mov ax,0ffffhd2: dec axjnz d2loop d1pop axpop cxretdelay endpcode endsend start（3）实验结果图六、小结通过本次试验，我进一步了解了8255的可编程性，以及如何正确的通过程序控制8255，也更加熟悉了8255 C 端口的位控输出。
微机接口实验报告8255并口控制器实验
微机接口实验报告8255并口控制器实验8255并口控制器实验一．实验目的：1，掌控8255的工作方式和应用领域编程；2，掌控8255的典型应用领域电路三相。
二．实验设备pc微机一台，td―pit+实验系统一套。
三．实验内容：编写程序，并使8255的a口味输入b口为输出，顺利完成敲击控制器至数据等的数据传输。
建议：只要敲击控制器，数据灯的现实就可以发生改变。
四．实验原理：并行接口就是以数据的字节为单位与i/o设备或被掌控对象之间传输信息。
cpu和USB之间的数据传输总是循序的。
8255并行控制器具有abc三个并行接口，用+5v但电源供电，能在一下三种方式下工作：方式一：基本输出|出来方式方式二：选道输出|出来方式方式三：双向选项工作方式五．实验步骤：1.证实从pc着急带出的两根扁平电缆已经相连接在实验平台上。
2.相连接实验先例参照右图：3.运行check成功内需，查看i/o空间始地址。
4．利用查出的地址编写程序，然后便于链接。
5.运行程序，拨动开关，看数据灯显示是否正确。
六．编程与调试：1.使用ckeck程序找到ioyo空间始址：dcooh2.编写程序：ioyoequodcoohaaequioyo+0*4bbequioyo+1*4ccequioyo+2*4modeequioyo+1*4stack1seqme ntstackdw256dup(?)stack1endscodeseqmentassumecs:code,ss:stack1stack:movbx,odcoohnext:movdx,bbinal,dxoutdx,almovah,1in t16hjznextmovah,40hint21hcodeendsendsstart3.编程，链接，运转程序七．实验结果：运转程序后，数据灯随着控制器的变化而变化，即为控制器拨打时，数据灯亮，控制器断裂时，数据灯攻灭。
八．实验总结：通过本次实验，对8255并口控制器存有了一定的介绍，掌控了掌控8255的工作方式和应用领域编程，掌控8255的典型应用领域电路三相。
实验九 可编程并行口8255
实验九可编程并行口8255
一．实验目的
掌握可编程并行口芯片8255的原理与应用。
二．硬件连线
PA0~PA7接发光二极管L0R~L7R，
PB0~PB7接开关K0~K7，
CS8255 接地址译码器Y1（288~28FH）。
输出实验中，PC6接单正脉冲；输入实验中，PC2接单正脉冲；
PC3接PC总线的IRQ7。
PC0接PC总线的IRQ7。
三．实验原理
8255是可编程并行口接口芯片，，它是三个8位并行口，有0、1、2三种工作方式。
按本实验连线，A、B、C口及控制口的端口号分别为288H、289H、28AH、28BH。
8255工作于方式1或2时，PC口的一些引脚作为A和B口的联络信号线，如下表：
四．实验编程及实验内容
1．输出：每接一次正脉冲使发光二极管显示由右向左显示移动一位，初始状态是最右边的发光二极管，其余灭。
PC机键盘按任意键结束。
2．输入：每按一次正脉冲使CPU读入拨动开关设置值，当成ASCII在屏幕上显示。
PC 机键盘按任意键结束。
3．将实验十三改为用8255实现，PA作为位型口，PB作为字型口，PC作为键盘输入口，请自行考虑如何连线，及修改程序。
实验五 8255并行接口实验
实验五 8255并行接口实验实验目的：1、学习并掌握8255的各种工作方式及其应用。
2、学习在系统接口实验单元上构造实验电路。
相关理论知识：一、8255可编程并行接口芯片介绍8255是Intel 公司生产的通用并行IO 接口芯片，它具有ABC 三个并行接口，能在以下三种方式下工作：方式0：基本输入/输出方式 方式1：选通输入/输出方式 方式2：双向选通工作方式8255工作方式控制字及C 口置位/复位控制字如下图所示：ABC 三60H~63H 。
8765432121222319208.50 8255A 工作方式控制字格式A 组控制B 口方式选择输出01010101X输入输出输入方式0方式1方式2B 组控制C 口(低4位)B 口方式选择输出010100输入输出输入方式0方式1C 口(高4位)D 7D 6D 5D 4D 3D 2D 1D 0A 组控制B 口方式选择输出010100101X 输入输出输入方式0方式1方式2B 组控制C 口(低4位)B 口方式选择输出010100输入输出输入方式0方式1C 口(高4位)实验内容及实验步骤：一、8255接口应用实验（1）按图所示实验线路编写程序，使8255端口A工作在方式0并作为输出口，端口B工作在方式0并作为输入口。
用一组开关信号接入端口B，端口A输出线接至一组发光二极管上，然后通过对8255芯片编程来实现输入/输出功能。
STACK SEGMENT STACKDW 64 DUP(?)STACK ENDSCODE SEGMENTASSUME CS:CODE,SS:STACKSTART: MOV AL, 82HOUT 63H ,ALA1：IN AL,61HOUT 60H,ALJMP A1CODE ENDSEND START实验步骤：（1）按图接线，接通电源。
（2）输入程序并检查无误，经汇编、连接后装入系统。
（3）运行程序，拨动开关组，观察发光二极管与开关组状态的对应关系。
8255并口实验
8255并口实验８２５５Ａ并行口实验（一）目的1. 掌握8255A和微机接口方法。
2. 掌握8255A的工作方式和编程原理。
８２５５Ａ并行口实验（一）内容1、实验原理如实验原理图5－8所示，PC口8位接8个开关K1~ K8，PB口8位接8个发光二极管，从PC口读入8位开关量送PB口显示。
拨动K1~ K8，PB口上接的8个发光二极管L1~ L8对应显示K1~ K8的状态。
图5－82、实验线路连接（1）8255A芯片PC0~ PC7插孔依次接K1~ K8。
（2）8255A芯片PB0~PB7插孔依次接L1 ~ L8。
（3）8255A的CS插孔接译码输出070H－07FH插孔。
3、实验步骤(1) 按图5－8连好线路。
(2) 运行实验程序。
在系统显示"DVCC－86H"状态下，按任意键，显示器显示"－"。
按GO键，显示"1000 XX"输入F000 ：B160再按EXEC键，在DVCC－8086H显示上显示器"8255－1"，同时拨动K1~K8，L1~L8会跟着亮灭。
CODE SEGMENTASSUME CS:CODEIOCONPT EQU 0073HIOCPT EQU 0072HIOBPT EQU 0071HCONTPORT EQU 00DFHDA TAPORT EQU 00DEHDA TA1 EQU 0500HSTART: JMP IOLEDIOLED: CALL FORMA TCALL LEDDISPMOV AL,89HMOV DX,IOCONPTOUT DX,ALNOPNOPNOPIOLED1: MOV DX,IOCPTIN AL,DXMOV DX,IOBPTOUT DX,ALMOV CX,0FFFFHDELAY: LOOP DELAYJMP IOLED1LEDDISP:MOV AL,90HMOV DX,CONTPORTOUT DX,ALMOV BYTE PTR DS:[0600H],00LED1: CMP BYTE PTR DS:[0600H],07H JA LED2MOV BL,DS:[0600H]MOV BH,0HMOV AL,CS:[BX+DA TA1]MOV DX,DA TAPORTOUT DX,ALADD BYTE PTR DS:[0600H],01HJNZ LED1LED2: RETFORMA T: MOV BX,0MOV WORD PTR DS:[BX+0500H],4006HADD BX,2MOV WORD PTR DS:[BX+0500H],4040HADD BX,2MOV WORD PTR DS:[BX+0500H],6D6DHADD BX,2MOV WORD PTR DS:[BX+0500H],7F5BHRETCODE ENDSEND START８２５５Ａ并行口实验（二）目的掌握通过8255A并行口传输数据的方法，以控制发光二极管的亮与灭。
8255并口控制器应用实验
8255并口控制器应用实验一、实验目的1. 掌握8255 的工作方式及应用编程。
2. 掌握8255 典型应用电路的接法。
二、实验内容1. 基本输入输出实验。
编写程序，使8255 的A 口为输出，B 口为输入，完成拨动开关到数据灯的数据传输。
要求只要开关拨动，数据灯的显示就改变。
2．流水灯显示实验。
编写程序，使8255 的A 口和B 口均为输出，数据灯D7～D0 由左向右，每次仅亮一个灯，循环显示，D15～D8 与D7～D0 正相反，由右向左，每次仅点亮一个灯，循环显示。
四、实验原理与步骤实验步骤（1）基本输入输出实验实验说明：本实验使8255的端口A作为输出口工作在方式0，端口 B 作为输入口工作在方式0。
用一组开关信号接入端口B，端口A 输出线接至一组数据灯上，然后通过对8255 芯片编程来实现输入输出功能。
图3-2 8255基本输入输出实验参考接线图实验步骤如下：①实验接线图如图3-2所示，按图连接实验线路图。
②运行Tdpit 集成操作软件，根据实验内容，调用程序代码（T8255-1.ASM），填写程序代码中的空缺处，编译、链接。
③运行程序，改变拨动开关，同时观察LED 显示，验证程序功能。
实验代码如下：IOY0 EQU 9860H ;片选IOY0对应的端口始地址MY8255_A EQU 9860H ;8255的A口地址MY8255_B EQU 9861H ;8255的B口地址MY8255_C EQU 9862H ;8255的C口地址MY8255_MODE EQU 9863H ;8255的控制寄存器地址STACK1 SEGMENT STACKDW 256 DUP(?)STACK1 ENDSCODE SEGMENTASSUME CS:CODESTART: MOV DX,MY8255_MODE ;初始化8255工作方式MOV AL, 82H ;工作方式0，A口输出，B口输入OUT DX,ALLOOP1: MOV DX,MY8255_B ;读B口IN AL,DXMOV DX,MY8255_A ;写A口OUT DX,ALMOV AH,1 ;判断是否有按键按下INT 16HJZ LOOP1 ;无按键则跳回继续循环，有则退出QUIT: MOV AX,4C00H ;结束程序退出INT 21HCODE ENDSEND START（代码结束）（2）流水灯显示实验实验说明：使8255 的A 口和B 口均为输出，数据灯D7～D0 由左向右，每次仅亮一个灯，循环显示，D15～D8 与D7～D0 正相反，由右向左，每次仅点亮一个灯，循环显示。
8255A可编程并行口实验_2
4.2 8255A可编程并行口实验1. 实验目的（1）掌握并行接口芯片8255A和微机接日的连接方法。
（2）掌握并行接口芯片8255A的工作方式及其编程方法。
2. 实验内容（l）实验原理。
实验原理如图4-I所示, PC口8位接8个开关K1一K8, PB口8位接8个发光二极管, 从PC口读入8位开关量送PB口显示。
拨动K1~K8,PB口上接的8个发光二极管LO~L7对应显示KI~KS的状态。
（2）实验线路连接。
1)8255A芯片PC0-PC7插孔依次接K1~K8。
2)8255A芯片PB0~PB7插孔依次接L0-L7。
3)8255A的CS插孔CS_8255接译码输出Y7插孔。
3. 实验软件框图参考流程图如图4-2所示。
4. 实验步骤（1）按图4-1连好线路。
（2）运行实验程序。
在数码管上显示“8255-1", 同时拨动K1~K8, L0~L7会跟着亮灭。
5. 实脸软件参考程序请参见本书电子课件, 文件名为H8255-1.ASM。
CODE SEGMENT ASSUME CS:CODE IOCONPT EQU 0073H IOCPT EQU 0072H IOBPT EQU 0071H START: MOV CX,8FFFH DELAY0:LOOP DELAY0MOV AL,89H MOV DX,IOCONPTOUT DX,ALNOPNOPNOPIOLED1: MOV DX,IOCPT IN AL,DXMOV DX,IOBPTOUT DX,ALMOV CX,8FFFH DELAY:LOOP DELAYJMP IOLED1 CODE ENDSEND START6. 思考题（1）修改程序实现一个开关控制2个或3个灯亮灭。
IOLED1: MOV BL,ALMOV CX,4ROL AL,CXADD AL,BLMOV CX,8FFFHDELAY:LOOP DELAYJMP IOLED1（2）添加延时程序, 去掉开关连线, 实现8个灯循环亮灭。
实验六---8255并行输入输出
实验六---8255并行输入输出一、实验目的1.了解并熟悉8255并行输入输出控制器的功能和工作原理；二、实验原理1.8255芯片介绍8255是一种常用的并行输入/输出接口芯片，可用于微处理机系统中的输入/输出控制输出，根据中文名可以看出，8255有三种工作方式即口A、口B和控制口。
8255所有的输入/输出都是双向的，它可以通过输入输出口的命令字来在不同的模式下工作。
在输出模式下，82555可以通过端口A、B控制外围设备的输出操作，在输入模式下，8255可以通过端口A、B实现对外围设备的输入操作。
控制口是用来控制8255写作模式或读作状态字，并对端口进行初始化操作。
8255在不同的模式下有不同的编程方法和操作方法，因此需要在实际应用中选择不同的工作模式。
8255有三个I/O端口A、B、C，每个端口都有8位。
这里解释一下控制端口的意义，地址为0B4H的控制端口是连续读或写8255内部状态寄存器的地址，而后面的一个读或写就表示读或写操作的类型，如果该端口被写入了“控制字”则8255按照控制字工作，否则会在该端口读出输入状态字。
在读或写操作的时候向控制端口写入的二进制数在图3-8中给出了。
表3-2：8255访问口定义地址口分类名称端口A0B0H输出Port A输入ControlCout端口Cin端口2.8255的编程方式方式0：即I/O挂接方式，这种方式下A、B、C三个端口为并行I/O口时，其与MCU的接线和编程方式与单片机内部I/O端口的连接和编程方式相同。
方式1：即输入输出口不一样。
在这种片内Ram中的地址空间0～7地址单元内写入相应的端口或方式的控制字后，该8255工作在相应的方式。
即：方式0：读出的是8位端口A的状态，写操作为将数据送到端口A;方式2：是把C口分配为两部分——高4位为输入，低4位为输出，它与方式1类似。
端口C的所有状态和很多控制功能都由C口寄存器存储。
方式2：“端口C字符型输入输出方式”，在这种方式下，端口C的8个位分成两部分，4个位作为输入的，4个位作为输出的。
8255并行接口应用实验
实验四并行接口实验一、实验目的1.掌握通过8255A并行口进行数据传输的方法。
2.控制16位数据灯的相对循环显示。
二、实验设备PC机一台，TD—PIT／TD—PIT—B实验装置一套。
三、实验内容1、基本输入输出实验。
编写程序，使8255的A口为输出，B口为输入，完成拨动开关到数据灯的数据传输。
要求只要开关拨动，数据灯的显示就改变。
2、流水灯显示实验。
编写程序，使8255的A口和B口均为输出，实现16位数据灯的相对循环显示。
四、8255工作原理并行接口是以数据的字节为单位与I/O设备或被控制对象之间传递信息。
CPU和接口之间的数据传送总是并行的，即可以同时传递8位、16位、32位等。
8255可编程外围接口芯片是Intel公司生产的通用并行I/O接口芯片，它具有A、B、C三个并行接口，用+5V单电源供电，能在以下三种方式下工作：方式0--基本输入/出方式、方式1--选通输入/出方式、方式2--双向选通工作方式。
8255的内部结构及引脚如图3-1所示，8255工作方式控制字和C口按位置位/复位控制字格式如图3-2所示。
图3-1 8255的内部结构及引脚图3-2 8255控制字格式五、实验步骤I、基本输入输出实验本实验使8255端口A工作在方式0并作为输出口，端口B工作在方式0并作为输入口。
参考程序流程如图3-3所示。
图3-3 8255并行接口芯片基本输入/输出实验(1)参考程序流程图实验步骤编写程序，使8255并行接口芯片端口A工作在方式0并作为输出口，端口B工作在方式0并作为输入口。
用一组开关信号接入端口B，端口A输出线接至一组数据灯上，实现输入输出功能。
具体实验步骤如下。
1）确认从PC机引出的两根扁平电缆已经连接在实验平台上。
2）打开实验箱电源，首先运行PCI_BIOS.EXE程序，查看I/O空间始地址。
3）参考图3-4所示连接实验线路。
4）利用查出的地址编写程序，然后编译链接。
5）运行程序，拨动开关，看数据灯显示是否正确图3-4 8255并行接口芯片基本输入/输出实验参考接线图==================================================================================== 文件名: A82551.ASM功能描述: B为输入，A口为输出，将读入的数据输出显示====================================================== SSTACK SEGMENT STACKDW 32 DUP(?)SSTACK ENDSCODE SEGMENTASSUME CS:CODE, SS:SSTACKSTART: MOV DX, 0646HMOV AL, 82HOUT DX, ALAA1: MOV DX, 0642HIN AL, DXCALL DELAYMOV DX, 0640HOUT DX, ALJMP AA1DELAY: PUSH CXMOV CX, 0F00HAA2: PUSH AXPOP AXLOOP AA2POP CXRETCODE ENDSEND START实验现象：当拔动B接口对应的开关时候，A接口对应的二极管亮。
微机接口 8255并行接口实验报告
浙江工业大学计算机学院实验报告实验名称 8255并行接口实验姓名徐洁学号 ************班级计科1301班教师雷艳静日期 2015/12/31一、实验内容与要求1.1 实验内容8255方式0实验一：从8255端口C输入数据，再从端口A输出，即TPC-USB平台按逻辑电平开关K0~K7通过编程使端口C接收，然后再通过端口A输出到LED显示电路L0~L7,这样逻辑电平开关的值就可以通过8255芯片显示在LED显示电路上。
8255方式1输出实验：编程实现每按一次单脉冲按钮产生一个正脉冲，使8255产生一次中断，让CPU进行一次中断服务：依次输出01H、02H、04H、08H、10H、20H、40H、80H 使LED显示电路L0~L7依次发光，中断8次结束。
8255方式1输入实验：编程实现每按一次单脉冲按钮产生一个正脉冲使8255产生一次中断请求，让CPU进行一次中断服务，读取逻辑电平开关预置的ASCII码，在屏幕上显示其对应的字符，中断8次结束。
1.2 实验要求(1) 具有一定的汇编编程的基础，能编写一些基本语句来实现实验。
实验前根据实验流程图，写出对应代码；(2) 要了解8255A并行接口芯片内部结构和外部引脚，理解8255芯片的工作方式和程序设计方法；(3) 熟悉实验平台TPC-USB了解各个接口的名称与功能，进行实验时能快速并正确地连接好实验电路；(4) 8255方式0实验一：连接PC与TPC-USB平台，用微机实验软件运行程序，用TPC-USB平台上的逻辑电平开关与LED显示电路观察，LED显示的值与逻辑电平开关设的值对应；(5) 8255方式1输出实验：连接PC与TPC-USB平台，用微机实验软件运行程序，手按单脉冲按钮，观察LED显示电路能依次发光，按8次后，中断结束，程序结束；(6) 8255方式1输入实验：连接PC与TPC-USB平台，用微机实验软件运行程序，用TPC-USB平台的逻辑电平开关设置一个ASCII码，按一次单脉冲，屏幕就能显示该ASCII码对应的字符，变更逻辑电平的开关，按一次单脉冲，屏幕就会显示变更的ASCII码对应的字符。
实验二_8255并行接口应用实验
实验二8255并行接口应用实验一．实验目的1. 掌握8255工作方式的编程设计。
2. 8255与外部设备进行连接的应用。
二.实验设备与材料：TDN86/88教学实验系统一台，扁平插线若干。
三.实验原理：INTEL8255是一种通用的可编程并行I／O接口芯片，是专为INTEL公司的微处理器设计的，也可用于其它系列的微型机系统中。
利用8086汇编指令系统，编制初始化程序，可以变更8255 的工作方式，通用性强，使用灵活。
8255具有3个带锁存或缓冲的数据端口，它的并行数据宽度为8位。
可与外设并行进行数据交换。
A口和B口内具有中断控制逻辑，在外设与CPU之间可用中断方式进行信息交换。
8255能与许多外部设备连接，例如：键盘、显示器、打印机等。
(a)工作方式控制字 (b)C口按位置位/复位控制字四.实验内容及步骤1．8255的一般输入输、出方式本系统中的8255芯片8255的数据线、地址线、读写控制线等分别与系统总线相连，其A、B、C三个端口以排针形式引出，供8255实验使用，其线路如图1所示。
图1 8255接口实验中端口地址如表1所示表1按图所示实验线路，8255端口A工作在方式0并作为输出口，端口B工作在方式0并作为输入口。
用一组开关信号接入端口B, 端口A输出线接至一组发光二极管上，通过对8255编程来实现输入输出功能。
实验步骤●图2 8255输入输出方式实验接线图注：圆圈处是要求接的连线。
(1)按图2接线。
用扁平线（8头）分别插在8255的A口和发光二极管的插针上。
用扁平线分别插在8255的B口和拨动开关的插针上。
(2)输入源程序，汇编、连接后装入系统。
●参考程序1STACK SEGMENT STACKDW 64 DUP(?)STACK ENDSCODE SEGMENTASSUME CS:CODESTART: MOV AL,82H ；设8255方式字10000010 A位输出，B口位输入。
OUT 63H,AL A1: IN AL,61HOUT 60H,AL JMP A1CODE ENDS END START(3)执行程序后，拨动开关组K0-K7，观察发光二极管LED0-LED7变化，它应是与开关组K0-K7的值是一一对应的变化。
汇编语言8255并行接口实验
汇编语言8255并行接口实验的C 口作为输出口，控制4个双色LED灯（可发红，绿，黄光），模拟字路口交通灯管理。
2、编写程序，以8255的C 口作为输出口，用开关控制控制一排发光二极管的亮灭。
实验内容1及实验原理双色LED是由一个红色LED管芯和一个绿色LED管芯封装在一起，公用负端。
红色正端加高电平，绿色正端加低电平时，红灯亮；红色正端加低电平，绿色正端加高电平时，绿灯亮；两端都加高电平时，黄灯亮。
使用8255的端口C控制双色灯。
8255的CS由CPLD输出，决定了8255的起始地址为4011。
8255的AO, A1地址线分别接了32位总线A2, A3,决定了A、B、C和状态口地址分别为40H、44H、48H和4CH。
假设一个字路口为东西南北走向。
初始状态0为东西红灯，南北红灯。
然后转状态1南北绿灯通车，东西红灯。
过一段时间转状态2,南北绿灯闪几次转亮黄灯，延时几秒，东西仍然红灯。
再转状态3, 东西绿灯通车，南北红灯。
过一段时间转状态4,东西绿灯闪几次转亮黄灯，延时几秒，南北仍然红灯。
最后循环至状态1。
注意：LED灯亮灭的间隔时间是由延时程序来控制的，如果计算机的速度过快，LED灯亮灭的间隔时间就比较短，实验现象就不明显。
可通过调整延时程序使实验现象更明显。
实验步骤1・接线：用8位数据线将8255模块的JD3D连接到32位LED显示模块的JD4B。
2.把D盘“程序”文件夹中Traffic, asm文件复制到BIN路径下。
3.重起计算机进入MAXDOS,然后进入纯DOS环境。
使用cd 命令到BIN路径下，输入下面命令后回车。
4.编译：tasin /zi Traffic. ASM5.连接：tlink /v/3 Traffic. 0BJ6.运行: Traffic. EXE运行结果如下图所示：按PC键盘（任意键），启动交通灯，再按PC键盘任意键，则程序退出。
7.把BIN文件夹下的“Traffic、ASM”源程序及生成的“、map”、“、obj”、“、exe”文件删除掉。
可编程并行接口8255输入输出实验
可编程并行接口8255输入输出实验一、实验目的了解可编程并行接口芯片8255的内部结构、工作方式、初始化编程及应用。
二、实验设备（1）PC机一台；（2）QTH-8086B 16位微机教学实验仪一套。
三、8255有关说明1. 8255A的引脚定义D7～D0：三态双向数据线。
/CS：片选信号线，低电平有效。
/RD：读命令信号，低电平有效。
/WR：写入信号线，低电平有效。
Vcc：+5V电源PA7～PA0：A口输入/输出线。
PB7～PB0：B口输入/输出线PC7～PC0：C口输入/输出线A1、A0：地址线，用来选择8255A内部的4个端口。
RESET：复位引脚，高电平有效2．8255A的工作方式方式0：基本输入输出方式方式1：选通输入输出方式方式2：双向选通输入输出方式。
3．8255A的命令字图1 8255的控制字格式图2 8255的C口按位置位复位命令四、线路连接1.实验原理图图3 可编程并行接口8255电路2.实验内容(1) 流水灯实验：利用8255的A口循环点亮发光二极管。
(2) 交通灯实验：利用8255的A口模拟交通信号灯。
(3) I/O输入输出实验：利用8255的A口读取开关状态，8255的B口把状态送发光二极管显示。
3.实验项目1--流水灯实验（1）线路连接该模块的WR、RD分别连到MCU主模块的WR、RD。
该模块的数据（AD0--AD7）、地址线（A0--A7）分别连到MCU主模块的数据（AD0--AD7）、地址线（A0--A7）。
8255模块选通线CE连到MCU主模块的地址A15。
8255的PA0--PA7 连到发光二极管的 L0--L7。
（2）参考程序略4.实验项目2—交通灯实验（1）线路连接该模块的WR、RD分别连到MCU主模块的WR、RD。
该模块的数据（AD0--AD7）、地址线（A0--A7）分别连到MCU主模块的数据（AD0--AD7）、地址线（A0--A7）。
8255模块选通线CE连到MCU主模块的地址A15。
实验4 8255并行口实验
实验1
将8255的C口接逻辑电平开关K1-K8，A口接LED显示电路 D1-D8，注意CS0所接74LS138译码器的管脚，以及A0, A1的
接法，确定端口地址。将8255的A口和C口都设置为方式0，
编程完成查询方式，不断查询C口状态，如果Ki开关闭合， 则让Di发光二极管亮。
h
注：共阴极7段码，给1亮，给0不亮。
实验3
使用一片8254将1μs的脉冲信号源扩大定时到1s；每秒钟从
8255的PA口读入一组开关数据送PB口的LED显示灯显示；若
开关均闭合，则程序结束。
实验2
1、打开8255.ASM文件，结合程序注释提示填写控制字及端口
号。可看到现象：第i个开关Ki开关闭合，Di发光二极管亮。
2、在1完成后，通过手动调节开关，使得7段码依次显示字形： 0、1、2、3、4、5、6、7、8、9、A、B、C、D、E、F
a
f
g e d c
b
D7
…
ቤተ መጻሕፍቲ ባይዱD0
h g f e d c b a
微机实验报告 8255并行IO口实验
微机实验报告 8255并行IO口实验一、实验目的1.掌握8255芯片的基本结构和功能；2.了解键盘、LED灯的工作原理；3.能够进行8255芯片的编程和应用。
二、实验原理8255是由Intel公司设计的一种具有高度集成度的、通用的、并行的I/O设备。
它可以作为与CPU对外的接口芯片，实现与CPU的数据传输和控制。
在8255中，数据端口和控制端口都是I/O端口，通过这些端口来对外部装置进行输入和输出。
8255一共包含三个可编程I/O口，即端口A、端口B和端口C，每个IO口都有自己的方向、输入输出控制和数据寄存器，同时拥有中断控制、双向数据传输以及串行数据传输等多种操作模式。
其中，端口A和端口B是8位的，可以单独使用或组合成16位的端口C进行数据传输。
端口A和端口B的功能可通过I／O控制字中的一些位来编程实现，可分为输出、输入和双向传输三种模式。
端口C是一个5位I/O口，其中4位可以编程为输入或输出，第5位为只读输入输出类型，称为模式控制寄存器（control mode register，CMR）。
模式控制寄存器有4个不同的配置方式，它们在数据传输时可以实现BCD码的转换、万分之一秒的时钟计数、键盘扫描以及LED灯控制等功能。
本次8255并行IO口实验主要是通过端口A、端口B和端口C来控制LED灯和键盘扫描，实现输入输出的控制。
三、实验内容1.针对8255的IO口进行连接：将P0、P1、P2、P3、wr、rd等引脚重新定义为要控制的LED灯、键盘的控制信号引脚，将8255的各接口接在实验板上。
2.编写相应程序，控制8255芯片的各个闪烁。
四、实验步骤2.在电脑上打开keil 软件，编写控制程序，将程序下载到单片机中。
3.通过控制程序，控制LED灯以及键盘扫描进行输出输入的操作。
五、实验结果实现输出LED灯的闪烁、键盘扫描通过这次实验，我对8255并行IO口的基本结构和功能有了更深入的了解。
8255芯片是一种高度集成度的、通用的、并行的I/O设备，通过这个芯片的接口，我们可以方便地实现单片机与外界键盘等设备的数据输入输出控制。
