HY-3100 型多通道光纤光栅传感分析仪是高精度、高灵敏度、多通道、多测量的测量分析仪，为光纤光栅传感测量系统提供了完善可靠的解决方案。可通过对光纤光栅波长分析，得出外界物理量的变化，实现外界环境实时有效的监测。目前该系统广泛的适用于电力、建筑、石油、交通等特殊场合的温度、应力、应变等监测。参数光参数波长范围绝对波长精度功率动态范围扫描频率波长分辨率光纤连接头数据接口 LAN 机械规格尺寸 cm 33.7×48.3×8.9 （1U/2U 19 英寸标准机箱）重量环境工作温度工作湿度储存温度储存湿度电气规格 AC 输入口电源频率电源开关
Tel：86（0755）33010357 33010356 33010353 Fax: 86（0755）33010355
邮政编码：518055
深圳市浩源光电技术有限公司

常速光纤光栅解调仪基本参数

应用领域：
z桥梁结构健康监测
z大坝应力变形观测
z工业生产温度、压力测量z电力、化工设备温度在线z工业消防火灾自动报警仪器特点：
z高精度
z高可靠性
z测量速度快
z1～128通道容量可平滑扩展
光纤光栅分析仪性能指标
类型
项目
单位
参数值
基本参数
波长测量范围
nm
1525～1565
波长分辨率
pm
1
波长精度
pm
±3
με
±3
远程监测能力
km
80(4通道,每通道18个结点,中间无额
外插损)
根据用户需求最可定制
Hale Waihona Puke 环境参数工作温度℃
0～40
工作湿度
0～80%无凝结
存储温度
℃
-20～80
存储湿度
0～80%无凝结
机械参数
外形尺寸
mm
300×135×395
重量
kg
7
液晶显示
有
其他参数
电源
V
220
数据接口
10M/100M/1000M以太网,RS232,USB
同一通道波长重复性
pm
±1
不同通道波长重复性
pm
5
通道数
个
标准4通道,标准8通道
根据用户需求最大增至128通道
每通道最大测量结点
个
30(FBG波长间隔1.2nm),推荐值≦20
FBG波长最小测量间隔
nm
0.4
通道采样速率
Hz
0～200
应用参数
温度分辨率
℃
0.1
温度测量精度
℃

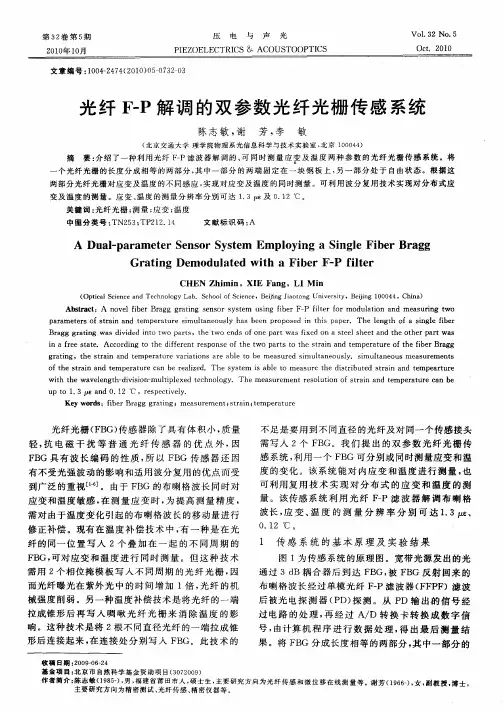

光纤F-P解调的双参数光纤光栅传感系统

Ｂｒｇｇｇｒｔｎｓｄｖｄｅｎｏｔｏｐｒｓ，ｔｗｏｅｄｓｏｎｅｐｒａｉｄｏｎａｓｅｌｓｅｎｄｔｈｅａｔｗａａａｉｇｗａｉｉｄｉｔｗａｔｈｅｔｎｆｏａｔｗｓｆｘｅｔｅｈｅｔａｈｅｏｔｒｐｒｓｉｒｅｓａｅＡｃｏｒｎｔｈｆｅｅｅｐｓｆｔｗｏｐａｔｏｔｅｓｒｉｎｅｐｒｕｅｏｈｅｆｂａｎａｆｅｔｔ．ｃｄｉｇｏｔｅｄｉｆｒｎｔｒｓｏｎｅｏｈｅｔｒｓｔｈｔａｎａｄｔｍｅａｔｒｆｔｉｅｒＢｒｇｇ
ＣＨＥＮＺｈｉｉｍｎ。ＸＩＦａｇ，ＬＩＭｉＥｎｎ
（ｐｉｌｃｎｅａｄＴｅｈｏｏｙＬｂｃｏｌｆｃｎｅＢｉｎｉｔｎｉｅｓｙＢｉｎ００４Ｃｈｎ）Ｏｔａｉｃｎｃｎｌｇａ．Ｓｈｏｉｃ，ｅｉｇＪａｏｇＵｎｖｒｉ，ｅｉｇ１０４，ｉａｃＳｅｏＳｅｊｏｔｊＡｂｔａｔｓｒｃ：ＡｏｅｆｂｒＢｒｇｒｔｇｓｎｏｙｔｍｓｎｉｅＰｆｔｒｆｒｍｏｕａｉｎａｄｍｅｓｒｎｗｏｎｖｌｉｅａｇｇａｉｅｓｒｓｓｅｕｉｇｆｒＦ－ｉｅｏｄｌｔｎａｕｉｇｔｎｂｌｏｐｒｍｅｅｓｏｔａｎａｄｔｍｐｒｔｒｉｌｎｏｓｙｈｓｂｅｒｐｓｄｉｈｓｐｐｒＴｈｅｇｈｏｉｇｅｆｅａａｔｒｆｓｒｉｎｅｅａｕｅｓｍｕｔｅｕｌａｅｎｐｏｏｅｎｔｉａｅ．ａｅｌｎｔｆａｓｎｌｉｒｂ

光纤光栅解调仪标准

光纤光栅解调仪标准光纤光栅解调仪是一种用于光纤通信系统中解调光信号的重要设备，其性能和标准对于整个通信系统的稳定运行和数据传输质量至关重要。

本文将围绕光纤光栅解调仪的标准进行详细介绍，以便为相关领域的研究人员和工程师提供参考。

1. 光纤光栅解调仪的基本原理。

光纤光栅解调仪是利用光栅原理对光信号进行解调的设备，其基本原理是通过光栅的光学效应对输入的光信号进行频谱分析和解调。

光栅的制备工艺和参数对解调仪的性能有着重要影响，因此需要制定相应的标准来规范光栅的制备和性能测试。

2. 光纤光栅解调仪的关键性能指标。

光纤光栅解调仪的关键性能指标包括分辨率、灵敏度、动态范围等。

这些指标直接影响解调仪在实际应用中的性能表现，因此需要制定相应的标准来规范这些性能指标的测试方法和要求。

3. 光纤光栅解调仪的标准制定。

针对光纤光栅解调仪的重要性能指标，国际上已经制定了一系列的标准来规范其制备和性能测试。

这些标准涵盖了光栅制备工艺、性能测试方法、性能要求等方面，为光纤光栅解调仪的生产和应用提供了重要的参考依据。

4. 光纤光栅解调仪标准的应用。

光纤光栅解调仪标准的制定不仅对于解调仪的生产和质量控制具有重要意义，同时也对于光纤通信系统的稳定运行和性能提升具有重要意义。

遵循标准制定的光纤光栅解调仪能够更好地适应各种复杂的光信号环境，提高通信系统的稳定性和可靠性。

5. 结语。

光纤光栅解调仪作为光纤通信系统中的重要设备，其标准制定对于整个通信领域具有重要意义。

希望本文介绍的光纤光栅解调仪标准能够为相关领域的研究和应用人员提供参考，推动光纤通信技术的发展和应用。

同时也希望在未来的研究中能够进一步完善光纤光栅解调仪标准，为通信领域的发展贡献力量。

通过以上对光纤光栅解调仪标准的详细介绍，相信读者对该领域的标准制定和应用有了更清晰的认识。

光纤光栅解调仪标准的制定是一个系统工程，需要各方共同努力，才能推动行业发展，促进通信技术的进步。

希望本文能够为相关领域的研究和实践工作提供一定的帮助，促进光纤通信技术的不断创新与发展。

光纤光栅的解调技术

可调谐波长的光纤F a b r y-Perot滤波器检测单个传感光栅的
跟踪模式
（2）声光可调谐滤波器
• 声-光可调谐滤波器（AOTF）是一种由射频（RF）驱动频率可调谐的固态光滤波器，其中，AOTF的波长调谐范围可宽至几个毫米，时间响应可小于5kHz，并具有窄的光谱带宽。该器件可工作于多种模式，如分光计、颤动滤波器和跟踪滤波器等。若提供覆盖整个工作范围的宽带光源或光源组，AOTF可应用于大规模光纤Bragg光栅阵列的波长复用。利用AOTF中不同频率的多射频信号，原理上可实现多光栅的并行检测。 • 声光可调谐滤波器有两种工作模式，即扫描模式和锁定模式。在扫描模式中，AOTF受电压控制振荡器（VCO）在传感波长范围内的调节，来自光栅的功率被记录下来；在锁定模式中，检测系统采用反馈环来跟踪特定的光栅波长，如图。 • 频率偏离与滤波传输、光栅反射率和强度噪声无关。该技术可跟踪多光栅的波长，工作于传输和反射结构。
声-光可调谐滤波器检测传感光栅的原理
4．匹配光栅检测法
在检测端设置一参考光栅，其光栅常数与传感光栅相同。参考光栅贴于一压电陶瓷片（PZT）上，PZT由一外加扫描电压控制，如图。当传感光栅处于自由态时，参考光栅的反射光最强，光探测器输出信号幅度最高。这时控制扫描信号发生器使之固定输出为零电平，当传感光栅感应外界温度和应变时，发生移位，使参考光栅的反射光强下降，信号发生器工作，使参考光栅的输出重新达到原有值，这时的扫描电压对应一定的外界物理量。

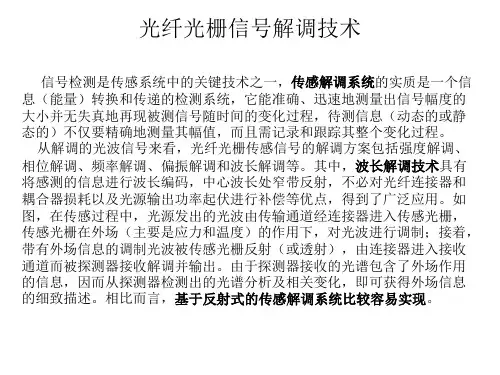

光纤光栅信号解调技术
信号检测是传感系统中的关键技术之一，传感解调系统的实质是一个信息（能量）转换和传递的检测系统，它能准确、迅速地测量出信号幅度的大小并无失真地再现被测信号随时间的变化过程，待测信息（动态的或静态的）不仅要精确地测量其幅值，而且需记录和跟踪其整个变化过程。从解调的光波信号来看，光纤光栅传感信号的解调方案包括强度解调、相位解调、频率解调、偏振解调和波长解调等。其中，波长解调技术具有将感测的信息进行波长编码，中心波长处窄带反射，不必对光纤连接器和耦合器损耗以及光源输出功率起伏进行补偿等优点，得到了广泛应用。如图，在传感过程中，光源发出的光波由传输通道经连接器进入传感光栅，传感光栅在外场（主要是应力和温度）的作用下，对光波进行调制；接着，带有外场信息的调制光波被传感光栅反射（或透射），由连接器进入接收通道而被探测器接收解调并输出。由于探测器接收的光谱包含了外场作用的信息，因而从探测器检测出的光谱分析及相关变化，即可获得外场信息的细致描述。相比而言，基于反射式的传感解调系统比较容易实现。

光纤布拉格光栅的解调方法
