精巧的钢结构连接——点支式玻璃幕墙多图赏析点支式玻璃幕墙是一种以精巧的钢连接构件(一般为不锈钢)以点支承的方式(每块玻璃为四点固定最为常见)将无框安全玻璃与内部或外部的支撑结构固定在一起的一种玻璃幕墙结构系统。

德国柏林索尼中心的点支式玻璃幕墙建筑师:海墨特·扬(Helmut Jahn)点支式全玻幕墙玻璃面板固定的形式点支式全玻幕墙面板固定的形式常有以下三种:钻孔固定式:玻璃钻孔后以金属结构件固定,通过特殊的金属驳接爪固定于背后支撑结构上,即常称的DPG(Dot Pointed Glass)方式,这也是国内点支式全玻幕墙采用最多的模式。

图1 不同的开孔式点支玻璃构造示意图各种接驳金属件上海东方艺术中心建筑师:保罗.安德鲁钢管结构支承的异形点支式玻璃幕墙,不锈钢支承头隐藏于夹层玻璃中,远看幕墙如同全隐框胶粘玻璃幕墙。

夹固式点支幕墙的典型示意图采用夹固式的点支玻璃幕墙最大的优点在于玻璃无需钻孔,避免了玻璃开孔后的应力集中,简化了施工程序,降低了成本。

这种模式更为适合中空玻璃面板,避免两片玻璃穿孔及孔周圈的密封,减少中空玻璃失效的几率。

法国巴黎德方斯新区某建筑特殊的金属夹固件形成了玻璃幕墙的特殊肌理。

(本建筑幕墙应该是传统框架式玻璃幕墙夹固件的构造,虽然从受力特征上不属于点支承玻璃幕墙,但作为夹固件的形式可以参考。

)不同形式的点支式玻璃幕墙面板固定形式示意图点支式玻璃幕墙的玻璃面板的划分形式从理论上讲可以有多种选择,考虑到经济投入,实际中一般多为横平竖直的矩形,偶尔也有一些其他规则的形式如菱形、三角形。

某建筑呈菱形布置的玻璃面板(钢管柱体支撑结构)匈牙利布达佩斯某建筑双层幕墙外层(非密闭)的点支式三角形玻璃板块及菱形钢管支承网架点支式玻璃幕墙支撑结构形式点支式玻璃幕墙根据其背后支撑结构的形式大致可分为以下类型:点支式玻璃幕墙支撑结构形式示意图(由左-右,由上-下分别为:玻璃肋、柱体、桁架、索网、拉杆、索杆、索桁架支承结构)(1)玻璃肋板支承式:以玻璃肋板作为支撑结构。

幕墙设计中的点支式玻璃幕墙设计探讨

幕墙设计中的点支式玻璃幕墙设计探讨

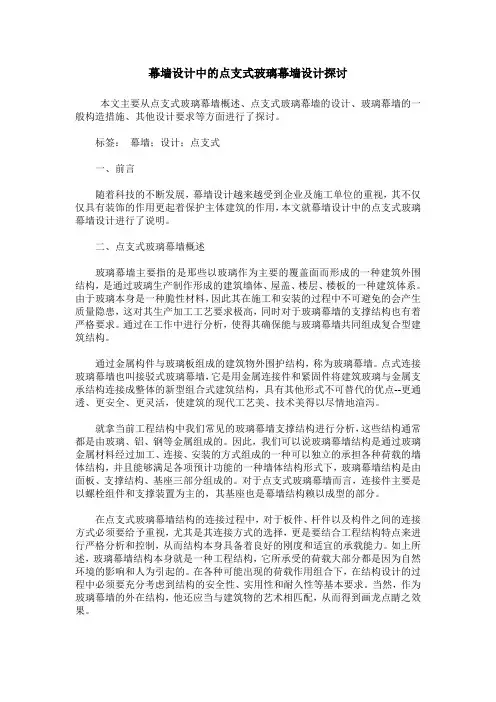

幕墙设计中的点支式玻璃幕墙设计探讨本文主要从点支式玻璃幕墙概述、点支式玻璃幕墙的设计、玻璃幕墙的一般构造措施、其他设计要求等方面进行了探讨。

标签:幕墙;设计;点支式一、前言随着科技的不断发展,幕墙设计越来越受到企业及施工单位的重视,其不仅仅具有装饰的作用更起着保护主体建筑的作用,本文就幕墙设计中的点支式玻璃幕墙设计进行了说明。

二、点支式玻璃幕墙概述玻璃幕墙主要指的是那些以玻璃作为主要的覆盖面而形成的一种建筑外围结构,是通过玻璃生产制作形成的建筑墙体、屋盖、楼层、楼板的一种建筑体系。

由于玻璃本身是一种脆性材料,因此其在施工和安装的过程中不可避免的会产生质量隐患,这对其生产加工工艺要求极高,同时对于玻璃幕墙的支撑结构也有着严格要求。

通过在工作中进行分析,使得其确保能与玻璃幕墙共同组成复合型建筑结构。

通过金属构件与玻璃板组成的建筑物外围护结构,称为玻璃幕墙。

点式连接玻璃幕墙也叫接驳式玻璃幕墙,它是用金属连接件和紧固件将建筑玻璃与金属支承结构连接成整体的新型组合式建筑结构,具有其他形式不可替代的优点--更通透、更安全、更灵活,使建筑的现代工艺美、技术美得以尽情地渲泻。

就拿当前工程结构中我们常见的玻璃幕墙支撑结构进行分析,这些结构通常都是由玻璃、铝、钢等金属组成的。

因此,我们可以说玻璃幕墙结构是通过玻璃金属材料经过加工、连接、安装的方式组成的一种可以独立的承担各种荷载的墙体结构,并且能够满足各项预计功能的一种墙体结构形式下,玻璃幕墙结构是由面板、支撑结构、基座三部分组成的。

对于点支式玻璃幕墙而言,连接件主要是以螺栓组件和支撑装置为主的,其基座也是幕墙结构赖以成型的部分。

在点支式玻璃幕墙结构的连接过程中,对于板件、杆件以及构件之间的连接方式必须要给予重视,尤其是其连接方式的选择,更是要结合工程结构特点来进行严格分析和控制,从而结构本身具备着良好的刚度和适宜的承载能力。

如上所述,玻璃幕墙结构本身就是一种工程结构,它所承受的荷载大部分都是因为自然环境的影响和人为引起的。

点支式幕墙

点支式幕墙
5.1 点式玻璃幕墙的组成
点式幕墙的组成: 1、玻璃面板 2、驳接系统 3、支撑结构
五、点支式幕墙
五、点支支式幕墙
五、点支式幕墙
五、点支式幕墙
五、点支式幕墙
1X7
1X19
1X37
钢绞线断面
1X61
钢丝绳
五、点支式幕墙
钢铰线外视图
平行钢丝束
平行钢丝束外视图
五、点支式幕墙
单梁结构计算时,一般情况是控制材料挠度,只要挠度计算合格,其应力计算也会 合格。而桁架和网架结构一般控制结构应力,只要应力满足要求,其挠度都能满足要求。
单梁结构主要利用材料抗弯性能,即材料弹性模量E。由于各种钢材其E基本相同, 并且Q195、Q235是价格成本比较低的材料,因此选用Q235、Q195即可。
五、点支式幕墙
五、点支式幕墙
五、点支式幕墙
五、点支式幕墙
五、点支式幕墙
五、点支式幕墙
五、点支式幕墙
五、点支式幕墙
五、点支式幕墙
五、点支式幕墙
5.3 肋驳接点式幕墙
五、点支式幕墙
玻璃肋式点支承玻璃幕墙是面板与支承结构均为
玻璃的玻璃幕墙 玻璃肋支承(吊挂)在主体结构上,在玻璃肋上安装连
全玻幕墙
五、点支式幕墙
一、玻璃肋的固定: 传统吊挂幕墙和橱窗的区别在于高度。
玻璃橱窗
吊挂幕墙
高度达到一定 程度为防止肋失稳 必须采用上悬挂方 法,高度小于一定 值可以采用落地方 式即为窗。在规范 中已给出具体限制, 但是在橱窗玻璃落 地时面板和肋板重 力都单独传到下部。
五、点支式幕墙
肋驳接除最下一 块玻璃重力可以落地 外,其余均通过肋板 把重力传递到玻璃肋 上,再通过肋向上传 递,肋承受几乎全部 面板的重量,其失稳 可能性更大。因此不 能完全套用吊挂和橱 窗高度限值,而是按 其高度限值的80%取 值。

点式幕墙基础知识资料

点式幕墙基础知识资料

点式幕墙基础知识资料什么是点式幕墙?点式幕墙是一种现代的建筑外墙装饰材料,它的特点是在建筑的主体结构上安装一些固定的点式支撑系统,用不同的装饰材料填充其间的空隙,形成一个整体的外墙装饰面板。

因为这种外墙装饰方式类似于点缀,故而得名点式幕墙。

点式幕墙主要由玻璃、石材、金属板、蜂窝板、陶瓷板等材料组成。

点式幕墙的特点1.美观性点式幕墙的装饰材料可以根据自己的喜好和建筑外观的需要,选择不同的材料、颜色和形状,达到多样化的视觉效果。

因此,点式幕墙通常可以为建筑赋予更加美观、精致的外观形态。

2.透光性好点式幕墙的主要装饰材料之一是玻璃,因此点式幕墙具有很好的透光性,可以最大限度地利用自然光线,增加建筑内部的采光量,减少能源的消耗。

3.隔热性能好点式幕墙背后常常加装隔热材料,可以有效地隔离建筑内部和外界的热量交换,从而起到保温、隔热的作用。

同时,这也可以减少空调、取暖等设备的使用,节约能源。

4.耐久性好点式幕墙在使用过程中不会褪色、变形、腐蚀和老化,其材料的选择和加工质量决定了其耐久性。

良好的耐久性既可以减少建筑市场上的维修费用,也可以确保建筑外墙装饰材料的长期美观。

点式幕墙设计与应用点式幕墙的设计不仅需要考虑视觉效果,更要考虑施工难度,建筑结构的安全性等多方面因素。

在点式幕墙的设计过程中,需要进行详细的结构分析和判断,合理地选择建筑外墙装饰材料、固定系统和隔热材料,提高外墙装饰面板的稳定性和安全性。

在建筑的实际应用过程中,点式幕墙通常应用于高层建筑、大型公共工程等建筑项目中。

现代建筑的追求了人们对外墙材料和技术的高要求,点式幕墙的应用成为了一种流行的建筑外观装饰方式。

点式幕墙施工的注意事项1.施工前准备工作施工前需要对建筑外墙的结构和材料进行认真的评估,检查建筑外墙的竖向和横向是否平整,是否能够承受点式幕墙的重量。

同时,还需注意施工现场的环境和周围的人流及车流等,做好安全防护措施。

2.选材及加工制作点式幕墙需要选择适当的材料,多数为铝材、不锈钢等材料。

浅析幕墙设计中的点支式玻璃幕墙设计

浅析幕墙设计中的点支式玻璃幕墙设计

浅析幕墙设计中的点支式玻璃幕墙设计摘要:点支式玻璃幕墙是幕墙支承体系中最简单的一个,最大限度的通透性是这个系统最大的特点。

本文通过分析,从点支式玻璃幕墙中空及夹层玻璃板的承载特点出发,结合试验与数值计算的结果,给出了点支式中空及夹层玻璃板的垂直荷载作用下的应力、挠度的计算方法。

关键词:幕墙设计点支式玻璃幕墙设计特点一、点式玻璃幕墙技术的特点由于建筑点式玻璃幕墙技术是由金属连接件和紧固件将玻璃与支承结构连接成一个整体的组合式建筑结构,与有框( 含隐框、半隐框) 玻璃幕墙相比,点式玻璃幕墙技术的特点:1.通透性好: 由于大片玻璃是通过几个点与支承结构相连接,因此视线被遮挡的面积降低到最小,使视野开阔到最大限度。

2. 安全性好: 经过钢化后的玻璃石通过金属件用机械的手段固定到支承结构上,耐候密封胶只起密封作用而不考虑其他受力,即使在外来撞击下,使单片玻璃破坏落下“玻璃雨”,也不可能出现整块玻璃坠落的严重伤人事故。

3. 灵活性好: 由于在金属连接件和紧固的设计中考虑了各种措施,使每个连接点可以自由转动外,还允许有一定的位移,用于调节土建施工中不可避免的误差,因此,玻璃不会产生安装应力,并且可以适应支承结构受荷载后产生的变形,使玻璃受力状态良好,不仅如此,用点式连接方法可以最大程度地体现建筑造型的要求。

4. 工艺感强: 点式结构可以使用许多种形式,变化无穷,有良好的工艺性、艺术性,便于设计师选择使用。

5. 环保节能: 由于建筑点式玻璃追求明快的风格,因而在玻璃的使用上多选择光污染极小的白玻、超白玻和低辐射玻璃,同时辅以室内或室外遮阳系统,在减少甚至杜绝污染的同时,可大大降低能耗,尤其是使用中空技术,效果更加明显。

点支式玻璃幕墙建筑体系是用金属连接件和紧固件将建筑玻璃与金属( 或玻璃) 支撑结构连接成整体的新型组合式建筑结构形式( 1) 。

现行点支式玻璃幕墙下程技术规程规定分别使用下列( 1) 、( 2) 式计算点支单层玻璃在垂直荷载作用下,长边边缘应力和板心挠度。

点 式 玻 璃 幕 墙简介

点 式 玻 璃 幕 墙简介

点式玻璃幕墙简介一.什么是点式玻璃幕墙点式玻璃幕墙系指用金属连接件和紧固件将建筑玻璃与金属(或玻璃)支承结构连接成整体的新型组合式建筑结构形式,又称点式无框玻璃幕墙。

它具有其他形式不可替代的优点——更通透、更安全、更灵活,使建筑的现代工艺美、技术美得以尽情地渲泻,因此,她受到广大建筑师们的青睐。

二.点式玻璃幕墙的技术特点建筑点式玻璃幕墙与有框(含隐框、半隐框)玻璃幕墙相比,点式玻璃技术有如下特点:1.通透性好由于大片玻璃是通过几个点与支撑结构相连接,因此视线被遮挡的面积降低到最小,使视野开阔到最大限度。

2.安全性采用钢化玻璃,玻璃破坏后成“玻璃雨”,不可能出现大片玻璃坠落的严重伤人事故。

3.灵活性好按驳爪可以自由转动,玻璃安装不会产生安装应力,并且可以适应支承结构受载后产生的变形,使玻璃受力状态良好,不仅如此,用点式连接方法可以最大程度地体现建筑造型的要求。

建筑点式玻璃技术除大量应用于幕墙工程外,造型各异的采光顶也频频选用它。

此外,用点式玻璃技术做的姿态各异的拦河、连廊、悬排雨蓬和别致的门斗,统统对建筑物产生“点睛”的效果。

4.工艺感强点式结构可以使用多种形式,变化无穷,有良好的工艺性、艺术性,便于设计师选择供用。

5.环保节能由于建筑点式玻璃追求明快的风格,因而在玻璃的使用上多选择光污染极小的白玻,超白玻和低幅射玻璃,同时辅以室内或室外遮阳系统,在减小甚至杜绝光污染的同时,可大大降低能耗,尤其是使用中空技术后,效果更加明显。

三.点式幕墙支撑结构布置形式1.钢结构支承体系目前采用较多的是鱼腹式钢架,钢桁架、空间钢架等形式。

例:深圳机场、北京植物园等2.全拉杆(索)结构支承体系采用不锈钢拉杆式钢拉索结构,玻璃通过金属连接件与其固定。

在建筑中充分运用机械加工的精度,使构件显得特别精致细巧,十分漂亮。

为了保证拉杆(索)构件均为受拉构件(>0),因此,施工时要予加拉力,这种柔性连接可降低震动时玻璃的破损率。

点式玻璃幕墙施工技术

点式玻璃幕墙施工技术

点式玻璃幕墙的施工技术点式玻璃幕墙又称点驳接玻璃幕墙、点支式玻璃幕墙、点式无框玻璃幕墙、拉维来特玻璃幕墙等,具有钢结构的稳固性、玻璃的轻盈性以及机械的精密性等特点,点式玻璃幕墙充分利用了玻璃材料通透的特性,使建筑物内外空间融为一体,扩大了建筑物内部的空间感,同时也从外立面效果显示了建筑的结构美。

一、点支式玻璃幕墙的特性1。

通透性好:玻璃面板仅通过几个点连接到支撑结构上,几乎无遮挡,透过玻璃视线达到最佳,视野达到最大,将玻璃的透明性应用到极致。

2。

灵活性好:在金属紧固件和金属连接件的设计中,为减少、消除玻璃板孔边的应力集中,使玻璃板与连接件处于铰接状态,使得玻璃板上的每个连接点都可自由地转动,并且还允许有少许的平动,用于弥补安装施工中的误差,所以点支式玻璃幕墙的玻璃一般不产生安装应力,并且能顺应支撑结构受荷载作用后产生的变形,使玻璃不产生过度的应力集中。

同时,采用点支式玻璃幕墙技可以最大限度地满足建筑造型的需求。

3。

安全性好:由于点支式玻璃幕墙所用玻璃全都是钢化的,属安全玻璃,并且使用金属紧固件和金属连接件与支撑结构相连接,耐候密封胶只起密封作用,不承受荷载,即使玻璃意外破坏,钢化玻璃会破裂成碎片,形成所谓的“玻璃雨”,不会出现整块玻璃坠落的严重伤人事故。

4。

工艺感好:点支式玻璃幕墙的支撑结构有多种形式,支撑构件加工精细、表面光滑,具有良好的工艺感和艺术感,因此,许多建筑师喜欢选用。

5。

环保节能性好:点支式玻璃幕墙的特点之一是通透性好,因此在玻璃的使用上多选择无光污染的白玻、超白玻和低辐射玻璃等,尤其是中空玻璃的使用,节能效果更加明显。

二、点支式玻璃幕墙的施工技术(一)支承结构玻璃肋点支承在主体结构上,在玻璃肋上安装连接板或驳接爪,面板玻璃周角按照驳接爪的尺寸和留缝要求,在四角开孔,用安装在玻璃肋上连接板(或驳接爪)中的螺栓穿入面板玻璃孔中,与连接板(或驳接爪)紧固。

(二)施工工艺流程现场测量放线→安装(预埋)铁件→安装钢管立柱→安装钢管横梁→安装不锈钢拉杆→钢结构检查验收→除锈刷油漆→安装玻璃→玻璃打胶→清理玻璃表面→竣工验收。

点支式玻璃幕墙特性

点支式玻璃幕墙特性

点支式玻璃幕墙特性点支式玻璃幕墙是一种现代化建筑结构中常见的建筑形式,它是由通过钢结构连接在一起的玻璃板构成的幕墙。

这种设计制造出一个透明而立体的结构,为现代建筑注入了无限的美感和魅力。

本文将从点支式玻璃幕墙的特性方面进行详细阐述。

一、高透明度点支式玻璃幕墙之所以吸引人的其中一个重要原因是其高透明度。

大面积的透明玻璃表面能够有效地让日光穿透墙壁,使室内变得明亮,同时,玻璃幕墙的晶莹剔透也让建筑外观更加优美。

不同的幕墙设计可以带来不同的透明度和反射率,以便满足各种不同的设计需要。

二、传热系数低玻璃面的传热系数低于其他材料,这使得点支式玻璃幕墙具有突出的隔热效果。

因此,即使在夏季酷暑,室内的温度也会在一定程度上得到维护。

另外,此类幕墙还有助于防止在冬季的热量损失,为建筑带来更好的能耗效益。

三、安装简便点支式玻璃幕墙在生产安装方面都具有较高的灵活性。

设计师能够根据建筑的特殊要求,定制玻璃幕墙的规格,生产时也非常方便。

由于玻璃板非常轻巧,因此运输和安装将会更加简便,这将有助于减少时间和费用成本。

四、防水防尘玻璃表面的特殊处理使它高度耐水,这种处理方式也可防止粉尘和灰尘的堆积。

这使玻璃幕墙更加容易维护,因为这些问题大大降低了需清洗表面的频率。

五、良好的隔声效果点支式玻璃幕墙的高透明度和隔热效果往往使人疏忽了它在隔声方面的作用,但实际上,玻璃幕墙在减少外界噪音进入室内方面也起着很大的作用。

设计师可以利用其厚度和不同的玻璃类型,制造出各种声学隔离效果的幕墙。

综上所述,点支式玻璃幕墙不仅具有高透明度,良好的隔热效果和隔声效果,而且生产和安装成本也相对较低,维护、清洁也较为容易。

这种设计能够为现代的建筑赋予一个优美而现代的外观,成为纽约、东京、香港等国际大都市中充满个性的新兴建筑之一。

点支式玻璃幕墙详解

点支式玻璃幕墙详解

点支式玻璃幕墙本章适用于民用建筑中点支式玻璃幕墙(包括钢结构支承、索杆结构支承、玻璃肋支承、建筑主体支承的点支式幕墙)安装工程。

一、材料(一)钢材1.点支式玻璃幕墙采用不锈钢材料时,宜采用奥氏体不锈钢材,应符合现行国家标准。

2.点支式玻璃幕墙采用的碳素钢和其它钢材表面应进行防腐蚀处理。

表面除锈不得低于Sa2.5级,并进行涂装等可靠的表面处理。

3.拉索应采用不锈钢铰线、或铝包钢铰线,钢丝直径不宜小于2mm。

4.钢绞线必须进行预张拉处理,其张力宜为整绳破断力的50%,且持续张拉时间为2小时,作三次以上反复张拉以消除钢绞线的结构伸长量,生产厂家应出具钢铰线张拉曲线图及试验合格报告。

5.钢绞线的索头接头材料应采用经固溶处理的奥氏体不锈钢,钢绞线与索套接头必须压制牢固、可靠。

其加工产品应经破断拉伸试验。

6.钢绞线索套接头最终破断力不得小于钢绞线整绳破断力的90%,并应由生产厂家提供合格的检测试验报告及相关质量证明文件。

(二)密封胶1.点支式玻璃幕墙的密封材料宜采用耐候硅酮密封胶。

2.不同品牌的硅酮密封胶不应混合使用。

3.在任何情况下,不得使用过期的硅酮密封胶。

4.硅酮结构胶、硅酮耐候胶在使用时应提供与接触材料的相容性试验合格报告和抗拉力实验合格报告以及质保年限的质量证明文件。

(三)玻璃1.点支式玻璃幕墙用的玻璃外观质量和性能应符合现行国家标准2.点支式玻璃幕墙采用的钻孔玻璃,必须经过全钢化处理。

3.点支式玻璃幕墙采用的钢化玻璃宜经过均质处理。

4.点支式玻璃幕墙采用夹层玻璃时,应采用以聚乙烯醇缩丁醛(PVB)胶片干法加工合成的夹层玻璃,且胶片厚度不得小于0.76mm。

二、主要机具主要机具有:起重机(塔式、汽车)、电动葫芦、电动真空吸盘、手动吸盘、预应力张拉器、电焊机、氩弧焊机、扭矩扳手、普通扳手、索内应力测量仪、冲击钻、测厚仪、应力仪、铅垂仪、经纬仪、全站仪、水准仪、超声波探伤仪、玻璃边缘应力测试仪、钢尺钢卷尺、水平尺角度尺等。

建筑点支式玻璃幕墙设计要点分析

建筑点支式玻璃幕墙设计要点分析

建筑点支式玻璃幕墙设计要点分析摘要:点支式玻璃幕墙由于其具有高透明度,犹如一面悟性的帷幕将室内、外完美地分割,能完美实现建筑物内外的通透与融合,因而在当前的建筑幕墙设计中得到较为广泛的应用。

点支式幕墙的设计可以使人们在欣赏建筑通透与轻盈的同时,又展现了结构之美和精细的施工、构件工艺之美。

因此,相关设计人员要掌握点支式玻璃幕墙设计的相关要点,将其功能发挥到最大。

关键词:建筑工程;点支式玻璃幕墙;设计要点1.各类点支式玻璃幕墙的特点1.1玻璃肋支承点支式玻璃幕墙中,玻璃面板将外部的风压力和吸力传递给起梁作用的玻璃肋,主要特点是有较强的通透性,其构造较为简洁。

1.2单柱式支承点支式玻璃幕墙是采用单根钢管、工字梁或者方柱作为受力支承结构,其主要特点是构造较为简洁,占地面积小,容易孕育建筑物的韵律感。

1.3桁架式支承点支式玻璃幕墙是使用平行弦桁架、三角形桁架等桁架结构作为受力支承结构,其特点是将钢结构的雄浑“美”与玻璃的“透”相结合。

1.4拉杆式支承点支式玻璃幕墙是用圆钢拉杆和悬空连接杆组成空间受力拉杆系统作为受力支承结构,由于拉杆承担拉力好,连接杆受压。

加上拉杆的直径较细,整个受力结构系统轻盈、飘逸,通透性较好,缺点是安装调试难度大,造价成本高。

1.5拉索式支承点支式玻璃幕墙由钢绞线和悬空连接杆张拉成为空间索桁架,其拥有较强的承载能力,轻盈美观,通透性好,是高科技和现代建筑艺术的结合,是点支式玻璃幕墙中应用最广的支承结构形式。

其技术难度较大。

1.6索网支承点支式玻璃幕墙是对拉索拉杆桁架结构进行简化,将拉紧的钢索平行的布置在玻璃接缝的后面,将玻璃结构的通透性提高到最大限度,在玻璃幕墙外部,很难看到有支承结构。

2.建筑点支式玻璃幕墙设计的优越性2.1采光性能良好点支式玻璃幕墙采用将玻璃面板与支承结构的点式连接设计,便于充分利用玻璃的透明质感,将建筑内视线被遮挡的可能性降到最低,保障建筑能够获取最为良好的视野。

论述点支式玻璃幕墙设计的相关要点

论述点支式玻璃幕墙设计的相关要点

论述点支式玻璃幕墙设计的相关要点摘要:本文主要分析了点支式玻璃幕墙的构成和特点,概述了点支式玻璃幕墙的设计原则,并简要分析了它的设计要点。

关键词:点支式;玻璃;幕墙;设计1点支式玻璃幕墙的构成点支式玻璃幕墙的全称为金属支承结构点支式玻璃幕墙。

点支式玻璃幕墙以其视觉通透、结构新颖、传力可靠、安全耐用等优良特性,近年来从建筑幕墙中脱颖而出,倍受建筑设计师们的青睐。

点支式玻璃幕墙的结构主要分为:玻璃面板、点支式装置和支撑结构。

这些点支式玻璃幕墙在结构和功能上都有其独特性,主要构成包括:1.1金属支撑结构类型金属支撑结构是最早的点支式玻璃幕墙结构,是人们较为熟悉和采用最多的一种结构类型,其实用性强,构造简单。

1.2点支式全玻璃幕墙它的支撑结构为玻璃板,被称为玻璃肋。

通过金属紧固件和连接件将玻璃面板和玻璃肋相连接就构成了玻璃幕墙。

由玻璃面板和玻璃肋构成的全玻璃幕墙结构简单,能给人赏心悦目的感觉,最大化的开阔了视野。

并且其在一定程度上消除了室内外墙体的隔阂感,内外相接,浑然天成,使人耳目一新。

1.3拉杆(索)式玻璃幕墙拉杆式玻璃幕墙主要是采用不锈钢拉杆或拉索作为支撑,通过金属紧固件和金属连接件与拉杆或拉索将玻璃进行连接。

拉杆式玻璃幕墙,能充分体现机械加工的精密度,其每个构件都十分小巧精致,构型美观,结构性强。

2点支式玻璃幕墙的特点由于建筑点式玻璃幕墙技术是由金属连接件和紧固件将玻璃与支承结构连接成一个整体的组合式建筑结构,点式玻璃幕墙具有一些独特的优点:2.1通透性好点支式玻璃面板主要是通过几个支撑点点与支撑结构相连接,视线几乎无处遮挡,使视野开阔到最大限度。

2.2灵活性好点支式玻璃幕墙的灵活性好。

点支式玻璃幕墙的玻璃一般不产生安装应力,当支撑结构受到荷载作用时,会顺应支撑结构产生变形,以防应力的过度集中。

这样不仅能减少和消除玻璃板孔边的应力集中,使玻璃板与连接件处于铰接状态,还能使玻璃板上的每个连接点都可以自由地转动或少许平动,以此来弥补施工过程中存在些许误差。

幕墙设计中的点支式玻璃幕墙设计

幕墙设计中的点支式玻璃幕墙设计

浅析幕墙设计中的点支式玻璃幕墙设计摘要:点支式玻璃幕墙是幕墙支承体系中最简单的一个,最大限度的通透性是这个系统最大的特点。

本文通过分析,从点支式玻璃幕墙中空及夹层玻璃板的承载特点出发,结合试验与数值计算的结果,给出了点支式中空及夹层玻璃板的垂直荷载作用下的应力、挠度的计算方法。

关键词:幕墙设计点支式玻璃幕墙设计特点一、点式玻璃幕墙技术的特点由于建筑点式玻璃幕墙技术是由金属连接件和紧固件将玻璃与支承结构连接成一个整体的组合式建筑结构,与有框(含隐框、半隐框)玻璃幕墙相比,点式玻璃幕墙技术的特点:1. 通透性好:由于大片玻璃是通过几个点与支承结构相连接,因此视线被遮挡的面积降低到最小,使视野开阔到最大限度。

2. 安全性好:经过钢化后的玻璃石通过金属件用机械的手段固定到支承结构上,耐候密封胶只起密封作用而不考虑其他受力,即使在外来撞击下,使单片玻璃破坏落下“玻璃雨”,也不可能出现整块玻璃坠落的严重伤人事故。

3. 灵活性好:由于在金属连接件和紧固的设计中考虑了各种措施,使每个连接点可以自由转动外,还允许有一定的位移,用于调节土建施工中不可避免的误差,因此,玻璃不会产生安装应力,并且可以适应支承结构受荷载后产生的变形,使玻璃受力状态良好,不仅如此,用点式连接方法可以最大程度地体现建筑造型的要求。

4. 工艺感强:点式结构可以使用许多种形式,变化无穷,有良好的工艺性、艺术性,便于设计师选择使用。

点支式玻璃幕墙建筑体系是用金属连接件和紧固件将建筑玻璃与金属(或玻璃)支撑结构连接成整体的新型组合式建筑结构形式( 1)。

现行点支式玻璃幕墙下程技术规程规定分别使用下列( 1)、( 2)式计算点支单层玻璃在垂直荷载作用下,长边边缘应力和板心挠度。

二、中空玻璃板的承载计算1. 承载特点。

中空玻璃一般是在 2 片玻璃之间设有一干燥空气层或惰性气体层,常在对保温隔热有较高要求的建筑物中使用。

一般认为中空玻璃承受垂直荷载时内、外片变形不协调,直接承载的外片变形要大些。

点支式玻璃幕墙工艺

点支式玻璃幕墙工艺

点支式玻璃幕墙一般分为玻璃肋驳接点支式玻璃幕墙和钢结构点支式玻璃幕墙两大类,玻璃肋驳接点支式玻璃幕墙是指上下两片玻璃肋通过钢板和螺栓连接,面玻和肋板又通过驳接件联为一体的玻璃幕墙,驳接爪主要起联接上下左右面玻的作用,面玻所承受的风荷载和水平地震作用主要通过肋板传到主体结构上。

钢结构点支式玻璃幕墙是指采用钢结构作为面玻的支撑受力体系,在钢结构上伸出驳接件固定面玻的玻璃幕墙,支撑结构分为驳接式、桁架驳接式、拉杆驳接式、网索驳接式,玻璃四角的驳接件承受着风荷载和水平地震作用,钢结构可以是钢管、钢杆、方通,也可以采用拉杆或拉索组成。

当跨度较小时,可采用单杆式支承结构,在跨度较大时,应采用空腹桁架支承结构,桁架的受拉杆件可用钢绞线或圆钢代替,形成拉索或拉杆桁架。

点支式玻璃幕墙面玻的支承头通常有沉头和浮头两种形式。

沉头式的连接沉入玻璃表面之内,表面平整、美观,但玻璃开锥形孔时,加工复杂,而且玻璃厚度不少于10mm,不仅增加了造价,而且加大了幕墙重量。

相反,浮头式的金属外板凸出在玻璃平面外,玻璃无需开锥形孔,对玻璃无特殊要求。

此外,中空玻璃的支承点有两种形式,一种是支承头穿过两块玻璃,直接连结内、外两片玻璃,另一种方式是只连结内侧玻璃,外侧玻璃仍由结构胶黏结。

支承头的支承现多用钢爪支承,钢爪的形式有吊挂钢爪、H形钢爪、X形钢爪等。

点支式玻璃幕墙的玻璃面板由支撑点支撑,钢制支撑点通过玻璃上的园洞与玻璃连结。

支撑点钢轴与玻璃园孔之间有一空隙并用尼龙套管内衬,与玻璃间有弹性垫片,使玻璃有一定活动余地,而且不与金属直接接触,防止受力后局部应力过大而损坏。

由于玻璃孔洞边应力集中,所以面玻采用钢化和匀质处理,当面玻采用夹胶玻璃时,也应先钢化后夹胶。

玻璃的孔洞应在钢化前进行,钢化前对玻璃的边缘和孔洞要求加工细磨至少200目以上。

浮头式支承头的玻璃厚度一般不少于6mm,沉头式支承头的玻璃厚度不应少于10mm,点支式玻璃幕墙构件制作及施工技术要求,玻璃幕墙主要包括两部分,即玻璃及钢结构:1.玻璃的制作及施工技术要求:(1)玻璃的磨边、开孔等加工必须在钢化前进行,钻孔直径要大于玻璃板厚。

常见玻璃幕墙节点及承重分析

常见玻璃幕墙节点及承重分析
支承 在型钢梁柱上
吊挂:钢爪是支承 在钢丝绳的牵拉上
常见的玻璃幕墙设计,用点支撑装置固定,由支撑结构承 重,依据支撑结构种类分为点支式和吊挂式。具有钢结构 的稳固性、玻璃的轻盈性以及机械的精密性。
1
完全由玻璃板承重,且确 实设计得能够承受足够的 压力,但还是让许多人走 在上面提心吊胆的
玻璃所受各种荷载,有一对应边用结构
胶传给铝合金框架,而另一对应边由铝
合金型材镶嵌槽传给铝合金框架。因此
半隐框玻璃幕墙上述连接方法缺一不可,
否则将形成一对应边承受玻璃全部荷载,
这将是非常危险的。
如果无法承重就会造成所谓的“玻璃雨”
等现象。安全无法保障再美观也没用。
至2015年中,我国已逐渐开始禁止全隐
金属支撑结构点支式玻璃幕墙:这 是最早的点支式玻璃幕墙结构,也 是采用最多的结构类型。
国泰大剧院玻璃幕墙
解放碑苹果专卖 店玻璃幕墙
2
半隐框玻璃幕墙 全隐框玻璃幕墙
3
全/半隐框玻璃幕墙
半隐框玻璃幕墙分横隐竖不隐或竖隐横
不隐两种,均为一对应边用结构胶粘接
成玻璃装配组件,另一对应边采用铝合
金镶嵌槽玻璃装配的方法。
外框承重
5
框玻璃幕墙的建造,如江苏已出台相关
法规进行禁止。
4
明框玻璃幕墙
明框玻璃幕墙的玻璃镶嵌在铝 框内,成为四边有铝框的幕墙 构件,幕墙构件镶嵌在横梁上, 形成横梁立柱外露,铝框分格 明显的立面。 明框玻璃幕墙 是最传统的形式,应用最广泛, 工作性能可靠。相对于隐框玻 璃幕墙,更易满足施工技术水 平要求。

点式玻璃幕墙的分类、结构特征、设计及施工

点式玻璃幕墙的分类、结构特征、设计及施工

点式玻璃幕墙的分类、结构特征、设计及施工一、前言点式玻璃幕墙又称点驳接玻璃幕墙、点支式玻璃幕墙、点式无框玻璃幕墙、拉维来特玻璃幕墙等,是于二十世纪六、七十年代首先在国外开发出来的新型幕墙结构安装体系,是随着玻璃物理性能和玻璃加工的提高及建筑事业的发展而产生和不断完善的。

点式玻璃幕墙充分利用了玻璃材料通透的特性,使建筑物内外空间融为一体,扩大了建筑物内部的空间感,同时也从外立面效果显示了建筑的结构美。

巴黎罗浮宫玻璃金字塔、法国拉维来特科学城、德国莱比锡展览中心以及我国的上海大剧院等建筑堪称点式玻璃幕墙应用的典范。

二、点式玻璃幕墙的分类及结构特征第一代点式玻璃幕墙为夹板式或补丁式幕墙,其基本结构是在玻璃四角打孔,以矩形金属板及螺栓内外夹紧固定,位于内侧的金属板再与支承结构连接,玻璃通过夹板承接并将自重力和其它荷载力传至支承结构及建筑结构上。

夹板式连接方法因其金属夹板与玻璃接触面较大,限制玻璃在风压作用下的均匀弯曲变形,在金属板与玻璃接触边缘会造成较大的应力集中,且外观效果较差,因此目前已较少采用。

第二代点式玻璃幕墙为皮尔金顿平面系统,其基本结构为在玻璃四角钻孔,然后用螺柱固定,为了减少钻孔部位的附加应力,在支撑结构连接处设置柔性垫片,并用弹簧支撑螺栓安装,形式有沉头式和浮头式两种。

此种结构对外立面效果的改善做了很大的改进,但因其四角用螺栓直接与板后的支撑结构固定,螺栓连接处的自由位移空间较小,使钻孔边缘仍产生较大的附加应力,所以有逐渐被第三代结构所取代的趋势。

第三代点式玻璃幕墙为铰接螺栓,连接固定方式,又称拉维来特式系统。

基本结构仍为在玻璃四角钻孔,用螺栓固定,与皮尔金顿系统不同的是连接螺栓采用球铰状螺栓紧固玻璃,球铰螺栓可在±10°范围内转动,其转动中心与玻璃板中心一致,这种上结构体系可大大减少连接处的附加弯矩,减少了因附加弯矩产生局部应力集中造成的玻璃破裂现象,使整个墙面在风压作用下更趋近一种柔性体系,缓和了风压对幕墙造成的破坏。

浅析幕墙设计中的点支式玻璃幕墙设计

浅析幕墙设计中的点支式玻璃幕墙设计

浅析幕墙设计中的点支式玻璃幕墙设计幕墙的形式多种多样,而其中最为简单的是点支式玻璃幕墙,这种形式的幕墙最显著的特点就是充分利用了玻璃的通透性,这一特点完全符合公共建筑未来的发展趋势。

本文简单介绍了点支式玻璃幕墙的分类,特点以及在设计施工中的问题。

标签:点支式玻璃幕墙;特点;设计施工问题社会经济在不断地发展,人们对建筑物的要求也越来越高。

今年玻璃、金属等材料的制造工艺有了很大的发展,因此玻璃幕墙的应用也就更加的广泛,使建筑外形有了巨大的变化,尤其是玻璃工艺的迅速发展,自然会引起人们的思考,思考怎么利用玻璃的透明性来建造更多先进的建筑物,这样就产生了建筑点式玻璃幕墙技术,他的结构形式新颖,具有其他形式不可代替的优点,“更通透、更安全、更灵活,”尽可能地展现了现代建筑的工艺美、技术美,因此,点式玻璃幕墙备受建筑师们的青睐。

一、点支式玻璃幕墙的形式点支式幕墙根据支承形式可分为以下几种,1玻璃肋支承式。

该幕墙用夹胶玻璃来支承结构,这类幕墙最主要的特点就是通透性好,采光好,构造单一且不存在腐蚀性问题,经常用于大堂、大厅等结构中。

2桁架支承式。

该幕墙主要采用单管或各种桁架结构作为受力支承结构,有鱼腹桁架、平行弦桁架、三角桁架等形式。

这种结构是将钢结构的雄浑美和玻璃的通透美结合起来,使幕墙建筑结构充满了现代艺术感。

3单索支承式。

采用纵横交错的两道索或者只设纵向索作为受力支承结构。

它在视觉上给人感觉轻盈通透,而且拉索与玻璃胶缝完美重合,使得可视面积大大增加,并且也比拉索桁架的施工容易。

4预应力自平衡索桁架支承式点支式玻璃幕墙。

所谓预应力自平衡索桁架它的结构形式是由中间压杆,起辅助作用的横杆和像抛物线形状的索组成。

索的预应力传递到主压杆,而不会传给主体结构,在桁架内部形成平衡力系,当有正负风作用时,它相当于一个两端简支的桁架体系。

5组合支承式。

该结构利用钢结构、拉索、拉杆等相互组合受力。

其特点是可以把各种结构的优点组合在一起从而形成一个新的结构体系,无论从通透性还是美观上都完美无缺。

1 点支式(拉索式)玻璃幕墙工艺原理

1  点支式(拉索式)玻璃幕墙工艺原理

1 点支式(拉索式)玻璃幕墙工艺原理点支式玻璃幕墙一般分为玻璃肋驳接点支式玻璃幕墙和钢结构点支式玻璃幕墙两大类。

玻璃肋驳接点支玻璃幕墙主要靠吊挂受力,上下两片玻璃肋通过钢板和螺栓连接,玻璃和肋板又通过驳接件联为一体的玻璃幕墙,面玻所承受的风荷载和水平地震作用主要通过肋板传到主体结构上。

钢结构点支式玻璃幕墙是指采用钢结构作为面玻的支撑受力体系,在钢结构上伸出驳接件固定面玻的玻璃幕墙,支撑结构分为驳接式、桁架驳接式、拉杆驳接式、网索驳接式,玻璃四角的驳接件承受着风荷载和水平地震作用,钢结构可以是钢管、刚杆、方通,也可以采用拉杆或拉索组成。

2 点支式(拉索式)玻璃幕墙施工工艺点支式玻璃幕墙(钢结构式)工艺流程如图1:2.1 测量放线(1)根据建设单位提供的建筑物标高以及设计图纸,对幕墙所在位置进行测量放线,确定幕墙所在确切位置,核实结构总体标高,把各分层标高标在各层楼板边上,合理分解施工误差。

(2)墙面整体吊垂直,阴阳角找正套方。

(3)用经纬仪在墙面上放出纵横轴线,可在建筑物上弹墨线或用花蓝螺丝固定钢丝绳进行定位,确定驳接座、索桁架或钢结构桁架的安装位置。

2.2 预埋件埋设检查和确认幕墙施工时应对土建预埋的预埋件逐个检查。

要求预埋件标高偏差±10mm,埋件的位置与设计位置偏差≤20mm。

对超过上述标准的预埋件要进行调整,方可进行下道工序的安装。

所有预埋件均应作防锈处理。

并办理好预埋件交接验收记录,预埋件遗漏或位置偏差过大时,应根据幕墙设计重新补设预埋件,并进行后置埋件的抗拉拔力试验。

预埋件应重点检测标高以保证地锚底板面上的地坪装饰层厚度的要求。

2.3 钢结构体系安装钢结构支撑点支式玻璃幕墙是指采用钢结构作为支撑受力体系,在钢结构上伸出钢爪固定玻璃的方式。

所用的钢结构可以是钢构架、钢管、钢杆,施工时按设计图纸选用的材料进行安装。

安装应符合下列要求:(1)大型钢结构构件应作吊点设计,并应试吊。

(2)钢结构安装就位、调整后应及时紧固。

点支式玻璃

点支式玻璃

点支式玻璃幕墙点支式玻璃幕墙:点支式玻璃幕墙由装饰面玻璃,驳接组件支承结构组成。

按外立面装饰效果分为平头点支式玻璃幕墙和凸头点支式玻璃幕墙。

按支承结构分为玻璃肋点支式玻璃幕墙,钢结构点支式玻璃幕墙,钢拉杆点支式玻璃幕墙和钢拉索点支式玻璃幕墙。

性能说明:效果通透,可使室内空间和室外环境自然和谐。

构件精巧,结构美观,实现精美的金属结构与玻璃装饰艺术的完美融合。

支承结构多样,可满足不同建筑结构和装饰效果的需要。

玻璃与驳接爪件采用球铰连接,具有较强的吸收变形能力。

===================详细说明=================== 1、艺术钢结构支撑点支式玻璃幕墙Artistic steel structure system ●结构体系——由曲面钢管网壳体系与曲面索网体系组成的复合结构系统。

网壳体系抵抗外部荷载作用,平面内稳定由索网体系承担;鱼腹式平面钢管桁架体系,结构合理、经济。

Structural system—a composite system combined with curved-surface steel pipe network shell system and curved-surface cable network system;a feasible and economical fish-bellied surface steel pipe truss structure is applied. Network shell system bears the exterior load, while the cable network undertakes the interior stability. ●连接特点——钢管构件之间采用万向铰球状嵌入式节点;钢管之间采用相贯焊接节点,线条流畅、节点精巧。

Connection features—steel pipe components are connected by embedded universal hinges joint. The intersection welding joint technology is adopted, which produces continuity and fine joints ●艺术特点——鱼腹桁架平行布置,大方、通透;柔性体系、刚性体系与玻璃的结合是真正工业现代艺术的最完美体现。

点支式玻璃幕墙分析

点支式玻璃幕墙分析

透性好、工艺感强等特点.
肋连接不锈钢构件
➢ 单钢管点支式玻璃幕墙
郑 州 大 学 理 科 园
单钢管点支承玻璃幕墙钢结构形式是 应用最普遍的一种点式玻璃幕墙,此 构造形式简单明了,安装施工也较方 便
➢钢桁架点支式玻璃幕墙
郑 州 大 学 信 息 工 程 学 院
➢拉杆点支承玻璃幕墙
材 料 科 学 与 工 程 学 院
➢ 玻璃肋点支式玻璃幕墙
郑 州 大 学 图 书 馆 玻 璃 肋 点 支 式 玻 璃 幕 墙


不锈钢爪件








玻璃面板


不 锈 钢 爪 件
在实际应用中,构件的形式会有所 不同。玻璃肋点式幕墙是比较成熟 的一种幕墙形式, 由于点式玻璃幕
墙技术是将玻璃肋与面玻璃通过驳 接爪连接成一个整体的组合式建筑 结构,在建筑外墙装饰上,具有通
点支承玻璃幕墙
点支式玻璃幕墙
❖什么叫点支式玻璃幕墙? 由玻璃面板、点支撑装置和支撑结构构成的玻璃幕墙 称为点支式玻璃幕墙。
特点:效果通透,可使室内空间和室外环境自然和谐。构件精巧,结
构美观,实现精美的金属构件与玻璃装饰艺术的完美融合。支承结构多 样,可满足不同建筑结构和装饰效果的需要。
它的缺点是不易实现开启通风及工程造价偏高。
式幕墙是 比较新颖 的一种幕 墙形式, 在如今的 外墙结构 上越来越 受到青睐。
连接耳板
拉索固定端 承重索
抗风索
玻璃槽 玻璃面板
玻璃面板
抗风索 不锈钢驳接爪
不锈钢 驳接头
支撑杆 承重索ຫໍສະໝຸດ 稳定索玻璃 面板不锈钢 驳接爪
抗风索
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

点支式玻璃幕墙
本章适用于民用建筑中点支式玻璃幕墙(包括钢结构支承、索杆结构支承、玻璃肋支承、建筑主体支承的点支式幕墙)安装工程。

一、材料
(一)钢材
1.点支式玻璃幕墙采用不锈钢材料时,宜采用奥氏体不锈钢材,应符合现行国家标准。

2.点支式玻璃幕墙采用的碳素钢和其它钢材表面应进行防腐蚀处理。

表面除锈不得低于Sa2.5级,并进行涂装等可靠的表面处理。

3.拉索应采用不锈钢铰线、或铝包钢铰线,钢丝直径不宜小于2mm。

4.钢绞线必须进行预张拉处理,其张力宜为整绳破断力的50%,且持续张拉时间为2小时,作三次以上反复张拉以消除钢绞线的结构伸长量,生产厂家应出具钢铰线张拉曲线图及试验合格报告。

5.钢绞线的索头接头材料应采用经固溶处理的奥氏体不锈钢,钢绞线与索套接头必须压制牢固、可靠。

其加工产品应经破断拉伸试验。

6.钢绞线索套接头最终破断力不得小于钢绞线整绳破断力的90%,并应由生产厂家提供合格的检测试验报告及相关质量证明文件。

(二)密封胶
1.点支式玻璃幕墙的密封材料宜采用耐候硅酮密封胶。

2.不同品牌的硅酮密封胶不应混合使用。

3.在任何情况下,不得使用过期的硅酮密封胶。

4.硅酮结构胶、硅酮耐候胶在使用时应提供与接触材料的相容性试验合格报告和抗拉力实验合格报告以及质保年限的质量证明文件。

(三)玻璃
1.点支式玻璃幕墙用的玻璃外观质量和性能应符合现行国家标准
2.点支式玻璃幕墙采用的钻孔玻璃,必须经过全钢化处理。

3.点支式玻璃幕墙采用的钢化玻璃宜经过均质处理。

4.点支式玻璃幕墙采用夹层玻璃时,应采用以聚乙烯醇缩丁醛(PVB)胶片干法加工合成的夹层玻璃,且胶片厚度不得小于0.76mm。

二、主要机具
主要机具有:起重机(塔式、汽车)、电动葫芦、电动真空吸盘、手动吸盘、预应力张拉器、电焊机、氩弧焊机、扭矩扳手、普通扳手、索内应力测量仪、冲击钻、测厚仪、应力仪、铅垂仪、经纬仪、全站仪、水准仪、超声波探伤仪、玻璃边缘应力测试仪、钢尺钢卷尺、水平尺角度尺等。

三、作业条件
1 点支式玻璃幕墙安装施工前应编制专项施工组织设计方案,点支式玻璃幕墙安装前应对
作业人员进行安全技术交底,点支式玻璃幕墙工程吊装与玻璃安装期间应设置警戒范围,并应先进行试吊装。

2 点支式玻璃幕墙的材料,零附件和结构件等应符合设计要求,进场时应提交产品质量证明书。

点支式玻璃幕墙安装施工前应按有关规范的要求对主体结构进行验收。

3 对点支式玻璃幕墙施工环境会造成严重污染的分项工程应安排在点支式玻璃幕墙施工前进行,否则应采取有效的保护措施。

4 在冬季寒冷天气下进行点支式玻璃幕墙安装施工作业时,尚应符合国家现行《建筑工程冬期施工规程》的有关规定。

5 构件的安装应注意安装顺序,防止误差的积累和误差的相互影响,应根据现场放线的原则进行安装.防止安装造成的二次误差带来的影响。

6 幕墙工程应单独编制安装施工组织设计方案,并提交建设单位或建筑施工总承包单位审批。

四、施工工艺
(一)点式玻璃幕墙施工工艺流程图
(二)驳接系统的固定与安装
1.驳接座的安装
在结构调整结束后按照控制单元所控制的驳接座安装点进行驳接座的安装,对结构偏移所造成的安装点误差可用偏心座和偏心头来校正。

4.钢爪与玻璃点连接件的固定应采用力矩扳手,力矩的控制应符合设计要求及有关规
个过程中减少尺寸积累误差在每个控制单元内尺寸公差带为±3mm。

(六)打胶工艺控制与检测
1.在玻璃安装调整结束后进行打胶使玻璃的缝隙密封。

2.打胶顺序是先上后下,先竖向后横向。

5.磨边后玻璃板块的尺寸允许偏差应符合下表的要求
6.中空玻璃开孔后,开孔处应采取多道密封措施;
7.夹层玻璃的钻孔可采用大、小孔相对的方式。

8.玻璃板块的允许弯曲度应符合下表的要求。

9.玻璃钻孔的允许偏差为:直孔直径:0~+0.5mm;锥孔直径:0~+0.5 mm;斜度:45°;
爪件安装方向图
2.爪件在幕墙平面内不得承受幕墙自重以外的其它荷载。

3.金属与玻璃连接处应加弹性耐候衬垫和衬套,厚度不宜小于1.0mm。

(三)索桁架制作
1.钢索可选用不锈钢钢绞线1×19或1×37,材质为奥氏体或奥氏体 +铁素体,其整绳抗拉强度不应小于fy=1300Mpa,整绳弹性模量不应小于E=1.25X105Mpa。

1、不锈钢铰线
2、腹杆
3、主压杆
4、连接座
5、支承爪件
索桁架制作示意图
3.钢绞线应捻制均匀,不得有扭曲及松弛的钢丝,钢丝均应紧密绞合一起。

每根钢丝不应有再凸起,折断,擦伤及错乱交叉现象。

4.索桁架在运输及安装过程中应采取临时措施保证平面外稳定。

5.索桁架安装前应单独进行结构试验,以检测强度及变形是否满足设计要求。

6.索桁架加工的误差应符合下表的要求:
加工误差
(四)支承钢结构及构件安装施工时应符合下表的要求:
(五)幕墙安装质量应符合下表的规定
六、成品保护及保护
1 玻璃幕墙验收交工后,使用单位应及时制定保养制度和维修计划,幕墙清洗每年不应少于二次。

2 清洗玻璃幕墙的设备和工具应安全可靠、方便灵活、操作时不得损伤幕墙表面。

3 玻璃幕墙的清洗应选用无腐蚀作用的清洁剂,最后一遍应采用清水冲洗。

4 发现密封损坏,零件脱落或其它质量隐患时,应及时修复或更换。

5 在幕墙竣工后,使用单位应会同幕墙工程承包单位进行一次全面检查,此后每隔三年检查一次。

七、应注意的问题
(一)硅酮结构胶、硅酮耐候胶在使用时应提供与接触材料的相容性试验合格报告和抗拉力实验合格报告以及保质年限的质量证明文件。

(二)幕墙结构用的金属材料应具有耐候性,不锈钢材料应使用奥氏体不锈钢,使用钢材前要对材质作化学分析, 钢材应进行表面防腐处理,其耐候性能应符合设计要求
(三)钢索在使用前必须提供预张拉试验报告、破断力试验报告,其性能必须符合相关技术标准。

(四)工程验收时,应按要求进行隐蔽验收,必要时可对隐蔽节点拆开检查。

(五)工程验收时应对每幅幕墙进行全面感观检查,并符合下列要求:
1.玻璃接缝及外露边框、封口应横平竖直,宽度适宜均匀。

2.材料不应有变色、变形、镀膜脱落,污垢或伤痕等现象。

3.玻璃应安装牢固,方向正确无误,钢化玻璃的表面不得有伤痕,隐蔽节点封装应整齐美观。

4.封口安装可靠,接缝粘结牢固,不得有渗漏。

5.玻璃胶缝应横平竖直、宽度一致,胶缝表面平整、光滑。

相关文档
最新文档
