电子技术(康润生)第二章基本放大电路答案
模拟电子技术基础第四版(童诗白)课后答案第二章
资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载模拟电子技术基础第四版(童诗白)课后答案第二章地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容第2章基本放大电路自测题一．在括号内用“√”和“×”表明下列说法是否正确。
1.只有电路既放大电流又放大电压,才称其有放大作用。
(×)2.可以说任何放大电路都有功率放大作用。
(√)3.放大电路中输出的电流和电压都是有源元件提供的。
(×)4.电路中各电量的交流成分是交流信号源提供的。
(×)5.放大电路必须加上合适的直流电源才能正常工作。
(√)6.由于放大的对象是变化量，所以当输入直流信号时，任何放大电路的输出都毫无变化。
(×)7.只要是共射放大电路，输出电压的底部失真都是饱和失真。
(×)二．试分析图T2.2各电路是否能放大正弦交流信号，简述理由。
设图中所有电容对交流信号均可视为短路。
(a) (b) (c)(d) (e) (f)(g) (h) (i)图T2.2解：图(a)不能。
VBB将输入信号短路。
图(b)可以。
图(c)不能。
输入信号与基极偏置是并联关系而非串联关系。
图(d)不能。
晶体管基极回路因无限流电阻而烧毁。
图(e)不能。
输入信号被电容C2短路。
图(f)不能。
输出始终为零。
图(g)可能。
图(h)不合理。
因为G-S间电压将大于零。
图(i)不能。
因为T截止。
三．在图T2.3 所示电路中，已知, 晶体管β=100，。
填空：要求先填文字表达式后填得数。
(1)当时，测得，若要基极电流, 则和之和=( )≈( 565 )；而若测得，则=( )≈( 3 )。
(2)若测得输入电压有效值时，输出电压有效值，则电压放大倍数( )≈( -120 )。
模拟电子技术第二章习题解答
习题题2-1试判断图P2-1中各放大电路有无放大作用，简单说明理由。
图P2-1题2-1解(a) 无放大作用，不符合“发射结正偏，集电结反偏”的外部直流偏置要求；(b) 不能正常放大，三极管发射结没有偏置（正偏）；(c) 无放大作用，三极管集电结没有偏置（反偏）；(d) 无放大作用，三极管发射结没有偏置（正偏）；(e) 有放大作用；(f) 无放大作用，输入信号的负半轴不能加到放大电路中去；(g) 无放大作用，电容C2使输出端对地交流短路，输出交流电压信号为0；(h) 无放大作用，电容Cb使三极管基极对地交流短路，输入交流信号无法加至三极管基极；本题的意图是掌握放大电路的组成原则和放大原理。
题2-2 已知图P2-2(a)中：R b=510kΩ，R c=10kΩ，R L=1.5kΩ，V CC＝10V。
三极管的输出特性如图(b)所示。
①试用图解法求出电路的静态工作点，并分析这个工作点选得是否合适；②在V CC和三极管不变的情况下，为了把三极管的静态集电极电压U CEQ提高到5V左右，可以改变哪些参数？如何改法？③在V CC和三极管不变的情况下，为了使I CQ=2mA，U CEQ=2V，应改变哪些参数？改成什么数值？（a ）题2-2解：① 先由估算法算出I BQ C C B E QBQ b100.7mA 0.02mA 20μA 510V UI R --=≈≈= 然后，由式C c C CC CE i R i V u 1010-=-=，在输出特性曲线上画出直流负载线，其与横、纵两个坐标轴的交点分别未（10V ，0）和（0，1mA ），直流负载线与i B =20uA 的一条输出特性曲线的交点Q1即为静态工作点。
由Q1可得，U CEQ ≈0.5V ，I CQ =0.95mA 。
可见，Q1点靠近饱和区，位置不太合适，容易产生饱和失真。
② 在V CC 和三极管不变的情况下，为了把三极管的静态集电极电压U CEQ 提高到5V 左右，可以改变的参数只有R b 和（或）R c ，有以下几种方法： 1）同时减小R b 和R c ，如图中Q2点；2）R b 不变，减小R c ，如图中Q ’2点；3）Rc 不变，增大Rb ，如图中Q ’’2点；4）同时增大Rb 和Rc ，静态工作点在图中Q ’’2点以下。

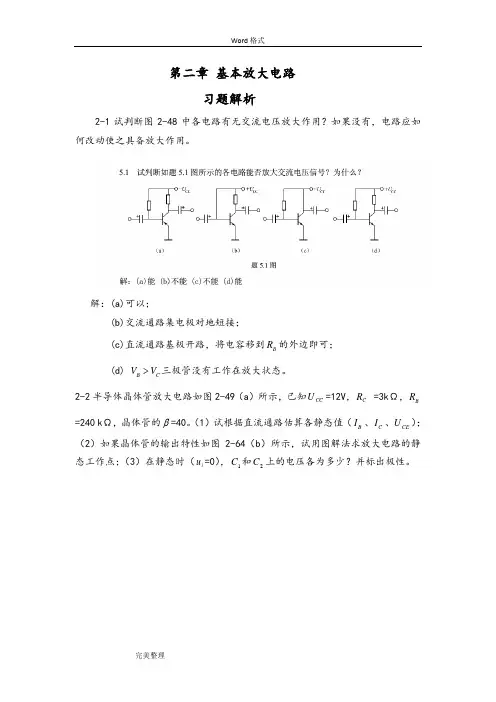

电子技术(康润生)第二章基本放大电路答案
第二章 基本放大电路 习题解析2-1试判断图2-48中各电路有无交流电压放大作用？如果没有，电路应如何改动使之具备放大作用。
解：(a)可以；(b)交流通路集电极对地短接；(c)直流通路基极开路，将电容移到B R 的外边即可； (d) B C V V >三极管没有工作在放大状态。
2-2半导体晶体管放大电路如图2-49（a ）所示，已知CC U =12V ，C R =3k Ω，B R =240 k Ω，晶体管的β=40。
（1）试根据直流通路估算各静态值（B I 、C I 、CE U ）；（2）如果晶体管的输出特性如图2-64（b ）所示，试用图解法求放大电路的静态工作点；（3）在静态时（i u =0），1C 和2C 上的电压各为多少？并标出极性。
解：(1)由电路的直流通路可知：120.05240400.05212326CC BE CC B b b C B CE CC c C U U U I mA R R I I mA U U R I Vβ-=≈====⨯==-=-⨯=(2)在图中画出方程为CE CC c C U U R I =-的直线，和50B I A μ=的曲线交点即为静态工作点。
(3)120.7,C C CE U V U U ==，极性如图中所示。
2-3在题2-2中，若使CE U =3V ，B R 应变为多少？若改变B R ，使C I =1.5mA,B R 应等于多少？在图上分别标出静态工作点。
解：CE CC C C U U R I =-4012316012340123201.5CC CE CCC B C BCC CB CC CE CCB CU U U I I R R U R R k U U U R k I ββββ-∴===⨯⨯∴===Ω--⨯===Ω2-4在图2-49（a ）中，若CC U =12V ，要求静态值CE U =5V ，C I =2mA 。
试求CR 和B R 的阻值。
设晶体管的放大倍数β=40。

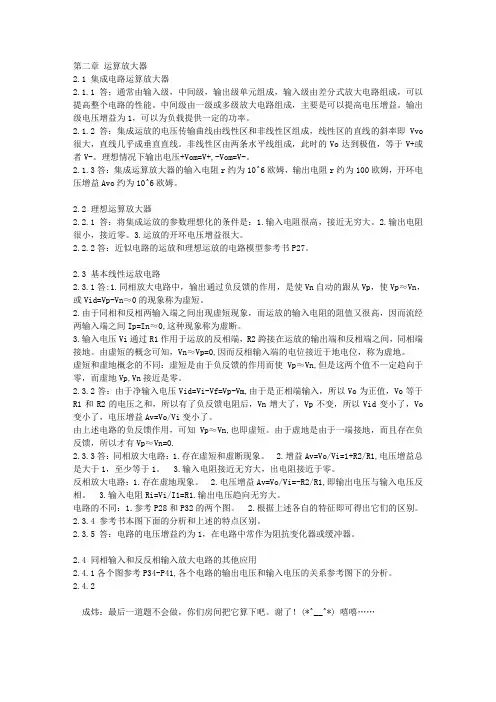

《电子技术基础》康华光第五版模电课后问答题答案
第二章运算放大器2.1 集成电路运算放大器2.1.1答；通常由输入级，中间级，输出级单元组成，输入级由差分式放大电路组成，可以提高整个电路的性能。
中间级由一级或多级放大电路组成，主要是可以提高电压增益。
输出级电压增益为1，可以为负载提供一定的功率。
2.1.2答：集成运放的电压传输曲线由线性区和非线性区组成，线性区的直线的斜率即Vvo 很大，直线几乎成垂直直线。
非线性区由两条水平线组成，此时的Vo达到极值，等于V+或者V-。
理想情况下输出电压+Vom=V+,-Vom=V-。
2.1.3答：集成运算放大器的输入电阻r约为10^6欧姆，输出电阻r约为100欧姆，开环电压增益Avo约为10^6欧姆。
2.2 理想运算放大器2.2.1答：将集成运放的参数理想化的条件是：1.输入电阻很高，接近无穷大。
2.输出电阻很小，接近零。
3.运放的开环电压增益很大。
2.2.2答：近似电路的运放和理想运放的电路模型参考书P27。
2.3 基本线性运放电路2.3.1答:1.同相放大电路中，输出通过负反馈的作用，是使Vn自动的跟从Vp，使Vp≈Vn，或Vid=Vp-Vn≈0的现象称为虚短。
2.由于同相和反相两输入端之间出现虚短现象，而运放的输入电阻的阻值又很高，因而流经两输入端之间Ip=In≈0,这种现象称为虚断。
3.输入电压Vi通过R1作用于运放的反相端，R2跨接在运放的输出端和反相端之间，同相端接地。
由虚短的概念可知，Vn≈Vp=0,因而反相输入端的电位接近于地电位，称为虚地。
虚短和虚地概念的不同：虚短是由于负反馈的作用而使Vp≈Vn,但是这两个值不一定趋向于零，而虚地Vp,Vn接近是零。
2.3.2答：由于净输入电压Vid=Vi-Vf=Vp-Vm,由于是正相端输入，所以Vo为正值，Vo等于R1和R2的电压之和，所以有了负反馈电阻后，Vn增大了，Vp不变，所以Vid变小了，Vo 变小了，电压增益Av=Vo/Vi变小了。
由上述电路的负反馈作用，可知Vp≈Vn,也即虚短。

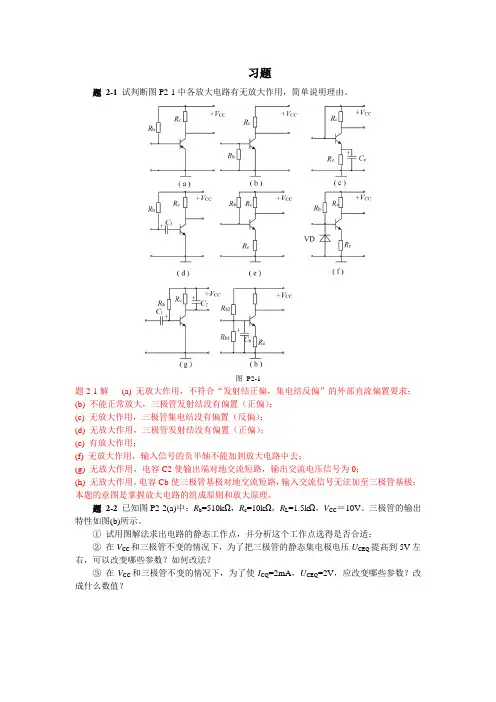

模拟电子技术第二章习题解答
模拟电子技术第二章习题解答-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII习题题 2-1试判断图P2-1中各放大电路有无放大作用，简单说明理由。
图 P2-1题2-1解 (a) 无放大作用，不符合“发射结正偏，集电结反偏”的外部直流偏置要求；(b) 不能正常放大，三极管发射结没有偏置（正偏）；(c) 无放大作用，三极管集电结没有偏置（反偏）；(d) 无放大作用，三极管发射结没有偏置（正偏）；(e) 有放大作用；(f) 无放大作用，输入信号的负半轴不能加到放大电路中去；(g) 无放大作用，电容C2使输出端对地交流短路，输出交流电压信号为0；(h) 无放大作用，电容Cb使三极管基极对地交流短路，输入交流信号无法加至三极管基极；本题的意图是掌握放大电路的组成原则和放大原理。
题 2-2 已知图P2-2(a)中：R b=510kΩ，R c=10kΩ，R L=1.5kΩ，V CC＝10V。
三极管的输出特性如图(b)所示。
①试用图解法求出电路的静态工作点，并分析这个工作点选得是否合适；②在V CC和三极管不变的情况下，为了把三极管的静态集电极电压U CEQ提高到5V左右，可以改变哪些参数如何改法③在V CC和三极管不变的情况下，为了使I CQ=2mA，U CEQ=2V，应改变哪些参数改成什么数值（a ）题2-2解：① 先由估算法算出I BQ CC BEQBQ b100.7mA 0.02mA 20μA 510V U I R --=≈≈= 然后，由式Cc C CC CE i R i V u 1010-=-=，在输出特性曲线上画出直流负载线，其与横、纵两个坐标轴的交点分别未（10V ，0）和（0，1mA ），直流负载线与i B =20uA 的一条输出特性曲线的交点Q1即为静态工作点。
由Q1可得，U CEQ ≈0.5V ，I CQ =0.95mA 。
可见，Q1点靠近饱和区，位置不太合适，容易产生饱和失真。

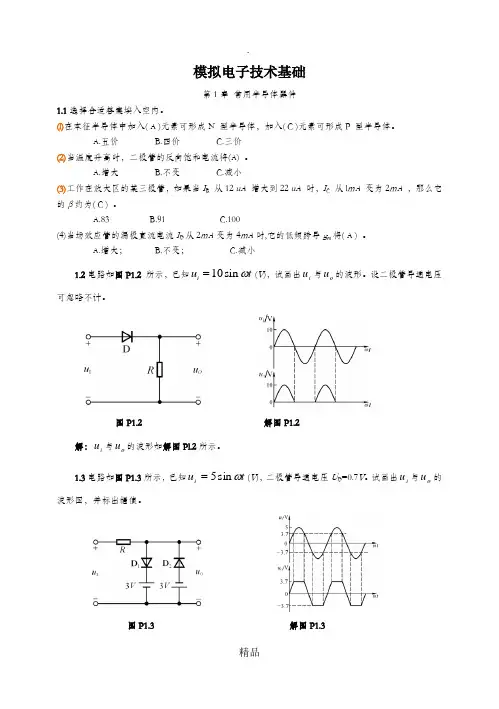

模拟电子技术基础第四版(童诗白)课后答案【精华版】
模拟电子技术基础第1章 常用半导体器件1.1选择合适答案填入空内。
(l)在本征半导体中加入( A )元素可形成N 型半导体，加入( C )元素可形成P 型半导体。
A.五价 B.四价 C.三价 (2)当温度升高时，二极管的反向饱和电流将(A) 。
A.增大 B.不变 C.减小(3)工作在放大区的某三极管，如果当I B 从12 uA 增大到22 uA 时，I C 从l mA 变为2mA ，那么它的β约为( C ) 。
A.83B.91C.100(4)当场效应管的漏极直流电流I D 从2mA 变为4mA 时,它的低频跨导g m 将( A ) 。
A.增大；B.不变；C.减小 1.2电路如图P1.2 所示，已知10sin i u t ω=(V )，试画出i u 与o u 的波形。
设二极管导通电压可忽略不计。
图P1.2 解图P1.2解：i u 与o u 的波形如解图Pl.2所示。
1.3电路如图P1.3所示，已知t u i ωsin 5=(V )，二极管导通电压U D =0.7V 。
试画出i u 与o u 的波形图，并标出幅值。
图P1.3 解图P1.31.4电路如图P1.4所示, 二极管导通电压U D =0.7V ,常温下mV U T 26≈，电容C 对交流信号可视为短路；i u 为正弦波，有效值为10mV 。
试问二极管中流过的交流电流的有效值为多少？解：二极管的直流电流()/ 2.6D D I V U R mA =-=其动态电阻:/10D T D r U I ≈=Ω 图P1.4故动态电流的有效值：/1di D I U r mA =≈1.5现有两只稳压管，稳压值分别是6V 和8V ，正向导通电压为0.7V 。
试问： (1)若将它们串联相接，则可得到几种稳压值？各为多少？ (2)若将它们并联相接，则又可得到几种稳压值？各为多少？解：(1)串联相接可得4种：1.4V ；14V ；6.7V ；8.7V 。
(2)并联相接可得2种：0.7V ；6V 。
江苏大学电子电工习题册第二章基本放大电路参考答案
第二章基本放大电路学院 班级 姓名 学号1．图示电路中，稳压管用来为三极管提供稳定的基极偏置电压。
已知稳压管的稳定电压U Z =，I ZM =50mA ，R B =220k Ω，R E =2k Ω，R C =1k Ω，U CC =12V ，三极管为硅管（U BE =），试求三极管的集电极电流和所消耗的功率。
若欲使给定的工作电流I C =1mA ，则R E 应选择多大解：227.07.4=-=-=≈kR U U I I E BE ZC E mA ； 6)21(212)(=+⨯-=+-=E C C CC CE R R I U U V 1262=⨯==CE C C U I P mW 417.07.4=-≈E R k Ω2．固定偏置共射极放大器如图所示，试写出：⑴静态工作点的表达式；⑵画出该放大器的微变等效电路；⑶写出该放大器电压放大倍数A U 、输入电阻r i 和输出电阻r o 的表达式。
⑴EB BECC B R R U U I )1(β++-≈； B C I I β=； )(E C C CC CE R R I U U +-=；⑵ )(26200mA I mVr C be β+=（Ω）；⑶ Ebe CL U R r R R A )1(//ββ++-=])1(//[E be B i R r R r β++=k Ω； C o R r =3．如图所示电路，要求：⑴写出静态工作点表达式；⑵画出微变等效电路；⑶写出电压放大倍数A U 、输入电阻和输出电阻的表达式；⑷如果在电阻R E 两端并接一个足够大的极性电容C E ，定性分析对静态工作点、输入电阻、输出电阻和电压放大倍数的影响。
解：⑴CC B B B B U R R R V 212+=； EBEB EC R U V I I -=≈；β/C B I I =；4.4)22(4.110)(=+⨯-=+-=E C C CC CE R R I U U⑵微变等效电路如图。
电路与电子技术基础第二章习题答案
（2）求 ac 之间的等效电阻。电路可改画成图(c)，ac 之间的等效电阻为：
R ac = 2 R // 4 R =
(3)求 ad 之间的等效电阻。电路可改画成图(d)
R ad = 3R // 3R =
2-7
如题图 2-7 所示梯形网络，若输入电压为 U，求 Ua、Ub、Uc 和 Ud。
R2 =
U ab 250 = = 16.7(KΩ) I1 15 × 10 −3
《电路与电子技术基础》第二章参考答案
第3页
Uca=Uc-Ua=300-150=150(V) U 150 = 7.5(KΩ) R1 = ca = 20mA 20 × 10 −3 2-6 六个相等电阻 R，各等于 20Ω，构成一个闭合回路（题图 2-6 所示） 。若将一外电 源依次作用 a 和 b，a 和 c，a 和 d 之间，求在各种情况下的等效电阻。 解： （1）求 ab 之间的等效电阻。电路可画成图(b)，ab 之间的等效电阻为：
500k 电阻与 5k 电阻并联： 500 // 5 =
U s = 0.98 I e × 500 × 10 3 101 Rs = 500 × 10 3 Ω 101
得图(b) 得图(c)
合并 100k 与
500 500 10600 k 串联电阻得： 100 + = × 10 3 101 101 101
6 = 0.1(A) 60
U 题图 2-2
15Ω
30Ω I4
60Ω
习题 2-2 电路图
9 = 0.6(A) 15 所以 I=I1+I2=0.6+0.3=0.9(A) 90Ω上的电压降为：0.9×90=81(V)
电子技术第二章习题及答案
第二章晶体三极管及其放大电路一、填空题1.三极管有二个PN结，即结和结，在放大电路中结必须正偏，结必须反偏。
2.三极管有型和型，前者的图形符号是后者的图形符号是。
3.三极管各电极电流的分配关系是。
4.三极管输出特性，曲线可分为三个区域，即区、区和区。
当三极管工作在区时，关系式IC =βIB才成立；当三极管工作在区时，IC =0；当三极管工作在区时，UCE=05.有两只三极管，A管的β=200，ICEO =100μA；B管的β=60，ICEO=15μA；管比管性能好。
6.三极管的反向饱和电流ICBO 随温度升高而，穿透电流ICEO随温度升高而，β值随温度的升高而。
7.某三极管的管压降UCE 保持不变，基极电流IB=30uA时，IC=1.2mA,则发射极电流IE=如果基极电流IB 增大到50uA时，IC增加到2mA，则三极管的电流放大系数β= 。
8.工作在放大状态的三极管可作为器件，工作在截止状态和饱和状态的三极管可作为器件。
9.处于放大状态的三极管，IC 与IB的关系是，处于饱和状态的三极管IC不受I B 控制，了放大作用，处在截止状态的三极管IC。
10.PNP型三极管处于放大状态时，三个电极中极电位最高，极电位最低。
11.放大电路的功率放大倍数为100，功率增益为。
12.输入电压为400mV，输出电压为4V，放大电路的电压增益为。
13.晶体三极管放大电路中，当输入信号达到一定时，静态工作点设置太低将使信号产生失真。
14.在共射极放大电路中，当RC减小，而其它条件不变，则晶体三极管负载线变。
共射极放大电路的输出信号是取自于三极管的极。
15.用NPN管的分压式偏置放大电路中，如果把上偏置电阻减小而其它不变，则三极管的集电极电流将。
16.在NPN管放大电路中，当集电极电流减少时，它的UCE电压是。
17.两级放大电路第一级电压放大倍数为100，第二极电压放大倍数为60，则总的电压放大倍数为。
18、多级放大电路常用的耦和方式有、和三种形式。
模电答案第二章
第2章基本放大电路自测题一．在括号内用“√”和“×”表明下列说法是否正确。
1.只有电路既放大电流又放大电压,才称其有放大作用。
(×)2.可以说任何放大电路都有功率放大作用。
(√)3.放大电路中输出的电流和电压都是有源元件提供的。
(×)4.电路中各电量的交流成分是交流信号源提供的。
(×)5.放大电路必须加上合适的直流电源才能正常工作。
(√)6.由于放大的对象是变化量，所以当输入直流信号时，任何放大电路的输出都毫无变化。
(×)7.只要是共射放大电路，输出电压的底部失真都是饱和失真。
(×)二．试分析图T2.2各电路是否能放大正弦交流信号，简述理由。
设图中所有电容对交流信号均可视为短路。
(a) (b) (c)(d) (e) (f)(g) (h) (i)图T2.2解：图(a)不能。
V BB 将输入信号短路。
图(b)可以。
图(c)不能。
输入信号与基极偏置是并联关系而非串联关系。
图(d)不能。
晶体管基极回路因无限流电阻而烧毁。
图(e)不能。
输入信号被电容C 2短路。
图(f)不能。
输出始终为零。
图(g)可能。
图(h)不合理。
因为G -S 间电压将大于零。
图(i)不能。
因为T 截止。
三．在图T2.3 所示电路中，已知12CC V V =, 晶体管β=100，'100b R k =Ω。
填空：要求先填文字表达式后填得数。
(1)当0i U V =时，测得0.7BEQ U V =，若要基极电流20BQ I A μ=, 则'b R 和W R 之和b R =( ()/CC BEQ BQ V U I - )k Ω≈( 565 )k Ω；而若测得6CEQ U V =，则c R =( ()/CC CEQ BQ V U I β- )≈( 3 )k Ω。
(2)若测得输入电压有效值5i U mV =时， 输出电压有效值'0.6o U V =，则电压放大倍数u A =( /o i U U - )≈( -120 )。
电子技术基础课后答案
取UBEQ0.6V
R BU C CI B Q U B E Q1 5 2 10 0 .6 5228k
精选2021版课件
14
2-9 电路如图所示，晶体管的型号为3DG130，β=100，
rbe=1kΩ，RB1=30kΩ，RB2=51kΩ，RE=2kΩ，UCC=12V。
RC
U CC
R B RC1
RC2
R
RC3
U CC
+
RS +
RF
+
+
u0
+
US
ui
RE
u0
u
i
RE
a) 解：a）电压并联负反馈
b) b）电流串联负反馈
输入电阻减小；
输入电阻增大；
输出电阻减小；
输出电阻增大；
输出电压不变。
精选2021版输课件出电流不变。
24
二是将集电极电流转换为电压。
④ 耦合电容 C1 和 C2: 隔直流，通交流。 ⑤ 直流电源UCC： 为放大器提供正常工作电流或电压。
精选2021版课件
2
2-2 设置静态工作点的目的是什么？偏低或偏高对输出波形 有什么影响？
目的：合适的静态工作点能保证放大电路不产生失真
偏低会使晶体管进去截止区，引起截止失真 偏高会使晶体管进去饱和区，引起饱和失真
精选2021版课件
19
2）交流通路如下；
+
u i R B2 R B1
V T1 R C1
V T2
R B3
RE2
+
RL u0
2）微变等效通路如下；
R B1
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第二章基本放大电路习题解析2-1试判断图2-48中各电路有无交流电压放大作用？如果没有，电路应如何改动使之具备放大作用。
解：(a)可以；(b)交流通路集电极对地短接；(c)直流通路基极开路，将电容移到B R 的外边即可；(d)B C V V >三极管没有工作在放大状态。
2-2半导体晶体管放大电路如图2-49（a ）所示，已知CC U =12V ，C R =3k Ω，B R =240 k Ω，晶体管的β=40。
（1）试根据直流通路估算各静态值（B I 、C I 、CE U ）；（2）如果晶体管的输出特性如图2-64（b ）所示，试用图解法求放大电路的静态工作点；（3）在静态时（i u =0），1C 和2C 上的电压各为多少？并标出极性。
解：(1)由电路的直流通路可知：120.05240400.05212326CC BE CC B b b C B CE CC c C U U U I mA R R I I mAU U R I Vβ-=≈====⨯==-=-⨯= (2)在图中画出方程为CE CC c C U U R I =-的直线，和50B I A μ=的曲线交点即为静态工作点。
(3)120.7,C C CE U V U U ==，极性如图中所示。
2-3在题2-2中，若使CE U =3V ，B R 应变为多少？若改变B R ，使C I =1.5mA,B R 应等于多少？在图上分别标出静态工作点。
解： CE CC C C U U R I =-4012316012340123201.5CC CE CC C B C B CC C B CC CE CC B C U U U I I R R U R R k U U U R k I ββββ-∴===⨯⨯∴===Ω--⨯===Ω 2-4在图2-49（a ）中，若CC U =12V ，要求静态值CE U =5V ，C I =2mA 。
试求C R 和B R 的阻值。
设晶体管的放大倍数β=40。
解：40122402125 3.52CC B C CC CE C C U R k I U U R k I β⨯===Ω--===Ω2-5放大电路如图2-50（a ）所示，晶体管的输出特性及放大电路的交、直流负载线如图2-50（b ）所示。
试问：（1）C R 、B R 、L R 各为多少？（2）不产生失真的最大输入电压im U 和输出om U 电压各为多少？（3）若不断加大输入电压的幅值，该电路先出现何种性质的失真？调节电路中哪个电阻能消除失真？将阻值调大还是调小？（4）将L R 阻值变大，对交、直流负载线会产生什么影响？（5）若电路中其他参数不变，只将晶体管换一个β值小一半的管子，B I 、C I 、CE U 和u A 将如何变化？解：由图可知：静态工作点：40B I A μ=，10CC U V =,10005020C B I I β=== (1) 1025040CC CC B B B B U U V I R k R I Aμ≈∴===Ω 由直流负载线方程CE CC C C U U R I =-可知：100 2.54CC CE C C U U R K I --=== 由交流负载线方程8(//)ce C L c u R R i =-代入：3,4c ce i u ==483(//)420//,37C L C L L R R R R R =-∴== (2)静态工作点（40,2,5A mA V μ）;2626200(1)2008500.04be EQ mV mV r I mAβ=Ω++=Ω+=Ω 50.7 4.33853450//3780.85333878om o C L u i be im u U VU R R A U r U mV A β-=>=-∴=-⨯-====-∴=== (3)由图可知，静态工作点过低，容易产生截止失真，要清除失真，就要提高静态工作点，减小B R 的阻值。
(4) 对直流负载线没有影响，交流负载线斜率增大，静态工作点降低。
(5)B I 不变,C I 减小，CE U 增大，u A 增大2-6利用微变等效电路法计算题2-2中放大电路的电压放大倍数u A ∙，设be r =0.8k Ω。
（1）当输出端开路时；（2）当L R =6k Ω时。
解：(1)当输出开路时：4031500.8o C u i be U R A U r β--⨯====- (2)当负载阻值为6K Ω时//4021000.8o C L u i be U R R A U r β--⨯====- 2-7在图2-12所示的分压式偏置放大电路中，已知CC U =24V ，C R =3.3k Ω, E R =1.5k Ω,1B R =33k Ω, 2B R =10k Ω, L R =5.1k Ω,晶体管的β=66，并设S R =0。
（1）试求静态值B I 、C I 、CE U （要求用两种方法计算）；（2）画出微变等效电路；（3）计算晶体管的输入电阻be r ；（4）计算电压放大倍数u A ∙；（5）计算放大电路输出端开路时的电压放大倍数；（6）估算放大电路的输入电阻和输出电阻；（7）当S R =1k Ω时，试求电压放大倍数us A ∙。
解：(1)方法一估算法：由图可知： 2121024 5.633100.7 5.60.7 3.31.53.30.0566()24(3.3 1.5) 3.38.16B B CC B B B C E E C B CE CC C E C R U U V R R U I I mA R I I mA U U R R I Vβ==⨯=++--≈=======-+=-+⨯= 方法二戴维南定理： 开路电压：2121024 5.63310B B CC B B R U U V R R ==⨯=++ 等效电阻：12//33//107.7B B B R R R k k k ===5.60.70.045(1)7.767 1.5660.045 2.98()24(3.3 1.5) 2.989.7B BE B B E C B CE CC C E C U U I mA R R I I mAU U R R I Vββ--∴===+++⨯==⨯==-+=-+⨯=(2)微变等效电路图：以下求解见课件，课件上已有，此略。
2-9将图2-12（a ）中的发射极交流旁路电容E C 除去。
试问:（1）静态值有无变化？（2）画出微变等效电路；（3）计算电压放大倍数u A，并说明发射极电阻E R 对电压放大倍数的影响；（4）计算放大电路的输入电阻和输出电阻。
解：(1)静态值没有变化；(2)微变等效电路图：图2-8(3)//,(1)o c L u E i be eU R R A R U r R ββ-==++ 使放大倍数减小； (4)输入输出电阻：12////[(1)]i B B be E o Cr R R r R r R β=++=2-10 在图2-51所示的电路中，判断哪些是交流负反馈电路？哪些是交流正反馈电路？如果是负反馈，属于哪一种类型？图中还有哪些直流负反馈电路？它们起何作用？解：(a) 直流负反馈，为三极管提供偏置电压；(b) 交流电流并联负反馈；(c)交流电压并联负反馈；(d) 交流正反馈。
2-11试画出当负载变动时输出电压比较稳定，而且输出电阻比较小，同时使信号源提供的电流又比较小的负载反馈放大电路。
解：电压串联负反馈。
2-12有一负反馈放大电路，已知∙A =1000，∙F =0.009。
试问：（1）闭环电压放大倍数∙f A 为多大？（2）如果∙A 发生相对变化±10%，则∙f A 的相对变化为多少？ 解：1000100110fA A AF ===+ 11(10%)1%110ff dA dA A AF A ==⨯±=±+ 2.20如图2-35所示的电路中，若三极管的β＝60，输入电阻r be ＝1.8kΩ，信号源的输入信号E S ＝15mV ，内阻R S ＝0.6k ，各元件的数值如图中所示。
试求：（1）输入电阻r i 和输出电阻r o ；（2）输出电压U o ；（3）若R ''E ＝0，则U o 又等于多少？图2-35习题2.20的图习题2.20的微变等效电路图解：（1）它的微变等效电路如图所示，由它的微变等效电路图可得：r i ＝R B2// R B1//[ r be ＋（1＋β）''R E ]＝39//120//[1.8＋（1＋60）×0.1] ≈6.23 k Ω。
r o ≈R C ＝3.9k Ω（2）因为，A u ＝'L be E(1)β R r βR -''＋＋＝60 1.951.8(160)0.1⨯⨯－＋＋≈－14.81， A uS ＝i i S r r R ＋A u ＝ 6.236.230.6＋×（－14.81）＝－13.5， 所以，U o ＝A uS ×E S ＝13.5×15＝202.5mV 。
（3）当''R E ＝0时，r i ＝R B2// R B1//r be ＝39//120//1.8≈1.7k Ω。
A u ＝'L be β R r －＝60 1.951.8⨯－≈－65， A uS ＝S i i R r r +A u ＝60711.7..+×（－65）≈－48， U o ＝A uS ×E S ＝48×15＝720mV2-15图2-54所示是两级阻容耦合放大电路，已知S R =50Ω，各电阻的阻值及电源电压已标在电路图中。
（1）计算前、后级放大电路的静态值（B I 、C I 、CE U ），设BE U =0.6V;（2）画出微变等效电路；（3）求各级电压放大倍数21,u u A A 及总电压放大倍数向量u A ；（4）后级采用射极输出器有何好处？解：(1)前级电路：12502012 4.820304.80.6 1.0542112(44) 3.6B C E C B CE C U V I I mA I I A U I Vββμβ===⨯=+-≈=====-+= 后级电路：12120.611.40.041303(1)1303512832(1) 2.0412312 6.12 5.88BEB C B E B CE E U I mAI I mA I I mAU I Vβββ--====+++⨯===+==-=-=(2)微变等效电路图：图2-13(3)后级电路的输入电阻为：1222211222626(1)20014380.0212626(1)2008500.04130//[(1)(3//1.5)]37(4//)50 3.61251.4(1)(3//1.5)51(1)(3//1.5)0.855be bb EQ be bb EQ i be i u be u be mv mV r r I mA mv mV r r I mAR r kR A r A r ββββββ''=++=+=Ω=++=+=Ω=++=--⨯∴===+∴==+++ 120.981123u u u A A A =∴== (4)i R 大，o r 小，增强带负载能力；2-16 在图2-55所示的放大电路中，已知1β=2β =50，VT 1和VT 2均为3DG8D 。
