1 钻孔的目的与物料 2 机械钻孔的制程 3 镭射钻孔的制程
3
内层
压合(一)
钻孔(一)
镀铜
灌埋孔
表面整平
N层曝光蚀刻 钻孔(二)
压合(二)
曝光蚀刻
镭射钻孔
3
镀铜蚀刻
4
1、在板料上钻出客户要求的孔，孔的位置及大小均需满 足客户的要求。 2、实现层与层间的导通，以及将来的元件插焊 3、为后工序的加工做出定位或对位孔
18
19镭射钻孔制程-主要方法
镭射钻孔的主要方法为IR& UV Laser， 其加工方式是不一样的
IAC Confidential
LASER 类型——UV 激发介质——YAG 激发能量——发光二极管 代表机型：ESI 5320
LASER 类型—— IR（RF） 激发介质——密封CO2气体 激发能量——高频电压 代表机型：HITACHI
利于微钻和6层以上 的PCB板。
利于一般直径钻头 和双面板及6层以下 多面板。
13
0.4~0.8mm14ຫໍສະໝຸດ 主要型号HITACHI
POSALUX
ADVANCED CONTROL
制造区域
日本制造
瑞士制造
基本信息
型号6L180、E210E， 型号分别有M22、
有6个钻头，钻头钻 M23两种， 有5个钻
速最高160/125rpm， 头，分别最高是
LC-1C21E/1C
LASER 类型—— IR（TEA） 激发介质——外供CO2气体 激发能量——高压电极 代表机型：SUMITOMO
LAVIA 1000TW
19
20
镭射钻孔制程-规范
2
1 钻孔的目的与物料 2 机械钻孔的制程 3 镭射钻孔的制程
3
内层
压合(一)
钻孔(一)
镀铜
灌埋孔
表面整平
N层曝光蚀刻 钻孔(二)
压合(二)
曝光蚀刻
镭射钻孔
3
镀铜蚀刻
4
1、在板料上钻出客户要求的孔，孔的位置及大小均需满 足客户的要求。 2、实现层与层间的导通，以及将来的元件插焊 3、为后工序的加工做出定位或对位孔
18
19镭射钻孔制程-主要方法
镭射钻孔的主要方法为IR& UV Laser， 其加工方式是不一样的
IAC Confidential
LASER 类型——UV 激发介质——YAG 激发能量——发光二极管 代表机型：ESI 5320
LASER 类型—— IR（RF） 激发介质——密封CO2气体 激发能量——高频电压 代表机型：HITACHI
利于微钻和6层以上 的PCB板。
利于一般直径钻头 和双面板及6层以下 多面板。
13
0.4~0.8mm14ຫໍສະໝຸດ 主要型号HITACHI
POSALUX
ADVANCED CONTROL
制造区域
日本制造
瑞士制造
基本信息
型号6L180、E210E， 型号分别有M22、
有6个钻头，钻头钻 M23两种， 有5个钻
速最高160/125rpm， 头，分别最高是
LC-1C21E/1C
LASER 类型—— IR（TEA） 激发介质——外供CO2气体 激发能量——高压电极 代表机型：SUMITOMO
LAVIA 1000TW
19
20
镭射钻孔制程-规范
镭射钻孔详解
CO2 Laser 光路示意圖
LASER ROUTE
F-θLens
CO2 Laser 光路結構說明
發振器:產生能量
旋轉折射鏡調整角 度至加工位置
折射鏡將光束調 整為垂直檯面
集光鏡:定焦距及 能量密度
濾光罩:調整 光束大小
加工板子
Laser Via Quality Specification
Position Assign No. Specification
首件製作 Y 生 產
NG
確認異 常原因
人員操 作失誤
機器異常
確認操 作程序
OK
工務維修 廠商
OK
自主檢查 IPQC抽驗
NG
參數微調
OK
全檢防 止漏鉆
NO
客戶開立 異常改善單
確認異常原因
1.追究異常責任。 2.檢討提案異常對
策。
客戶確認
結案
運交
客戶IPQC
1.切片檢查。 2.Desmear 後檢
查。
Y ES
Top Size
A
Bottom Size
B
Under Cut C
(Overhang)
Bulge
D
12.5µm
A≧B ≧A80%
≦15µmble
Laser 加工模式說明
Conformal Mask
以銅窗大小決定孔徑所以使用 較大的Laser Beam加工。
孔數
20000 40000 60000 80000 100000
G1000 G1200 G1000 G1200 G1000 G1200 G1000 G1200
3SHOT
4SHOT
5SHOT
PCB机械钻孔.pptx
18
Compound Beam
Positioner
Galvo XY
355nm UV 266nm UV 9.24um CO2
Input Beam
Linear Motor X Linear Motor Y
19
三 钻孔的设备介绍：
磨钻咀机
磨钻 咀机
解释
磨钻咀能 砂轮试用粗糙度 力
手动
由马达带动两个砂轮转动， 分为初级及次级，待磨钻咀 放入已调好翻磨钻尖角度的 索咀夹头内，使用放大镜调 好翻磨深度后，控制机台移 动，带动夹着钻咀的索咀移 向砂轮，经过 初级及次级砂 轮打磨钻尖位置
13
三 钻孔的设备介绍：
14
三 钻孔的设备介绍：
间隙示意图
主轴剖面图
两种主轴对比图 主轴运转温显
15
三 钻孔的设备讲解：
钻针直径测量仪 验孔机
X-RAY检查机
主轴摆幅测量仪
2D测量仪
16
三 钻孔的设备介绍：
3次元测量仪
17
三 钻孔的设备介绍：
UV 和CO2激光钻机
激光 波长 能量密度(光
PLC是一种专门为在工业环境下应用而设计的数字运算操作的电子装置。它采用可以编制程序的存储器， 用来在其内部存储执行逻辑运算、顺序运算、计时、计数和算术运算等操作的指令，并能通过数字式或模 拟式的输入和输出，控制各种类型的机械或生产过程。
联轴器所联两轴由于制造误差、安装误差、轴受载而产生的变形、基座变形、轴承磨损、温度变化（热胀、 冷缩）、部件之间的相对运动等多种因素而产生相对位移。
7
二 钻孔的基本物料介绍：
钻刀 作用：通过钻机在高转速和一定落速带动下钻穿线路板。 要求：钻刀直径、钻尖面；材质有一定韧性、硬度及耐磨性能。
PCB工艺流程之镭射钻孔工序工艺培训
(2)运动控制系统 Z轴上下移动机构
作用:改变作用及光强度和光斑直径
X/Y向移动和机构
作用:实现整个板面上孔的加工
(3)CO2激光钻孔光学系统
传递光路
反射镜 透镜
光阑（光圈） 半反半透镜X/YFra bibliotek向扫描用光学摆镜
远心物镜
(A)传递光路
☺多孔光阑
入射光线
多孔光阑
出射光线
(B)X/Y方向扫描用光学摆镜
2.各参数设定意义
（1）APERTURE(光径)/MASK(光圈)
定义： 光在进入扫描镜摆镜前经过一光阑盘，该盘上沿旋转中心等 距离但不同转动角度位置处分布有不同直径的光阑孔,通过转动光阑不 同直径的孔对准入射光束,达到输出不同直径大小光斑的目的.
（2） PULSEWIDTH（脉冲宽度） 定义:激光脉冲宽度表明激光波峰时间持续长短
525mm*95mm*3mm
HITACHI MITSUBISHI
四、镭射钻孔工艺操作及控制条件
1.镭射钻孔主要参数
（1）HITACHI
APERTURE(光径) PULSEWIDTH（脉冲宽度） SHOT（枪数） MODE（模式）
（2）MITSUBISHI
MASK(光圈) PULSEWIDTH（脉冲宽度） SHOT（枪数） B/C（模式）
材料逸出
3.UV成孔
利用紫外光线激光的化学能去破坏有机分子的分子键、 金属晶体的金属键和无机物的离子键，形成悬浮颗粒或原
子团、分子团或原子分子，在局部发生蓬松，配合真空吸 气作用，使小微粒极力从孔中逃逸，或被强制吸走形成孔。
激
激
激
光
光
光
激光照射
化学键撕裂
材料逸出
《课业六钻孔》PPT课件
〔1〕钻头的装夹 直柄钻头的直径小，切削时扭矩较小，可 用钻夹头〔图2-62〕装夹，钻夹头用固紧扳手拧紧，钻夹 头再和钻床主轴配合，由主轴带动钻头旋转。这种方法简 便，但夹紧力小，容易产生跳动。
锥柄钻头可直接或通过钻套〔或称过渡套〕将钻头和 钻床主轴锥孔配合，如图2-63，这种方法配合牢靠，同轴 度高。
3〕钻深孔 钻深孔时要经常退出钻头及时排 屑和冷却，否那么易造成切屑堵塞或使钻头切 削局部过热磨损、折断。
另外，现在市场有许多先进的钻孔设备，如数控 钻床减少了钻孔划线及钻孔偏移的烦恼，还有 磁力钻床等。
钻床型号： 例2．Z3035B型摇臂钻床
Z表示钻类机床。 3表示组别。〔如2深孔钻床、3摇臂钻床、4台 式钻床、5立式钻床、6卧式〕 0表示型别。〔如万向、座标〕 35表示主参数。钻孔最大直经为Φ35mm。 B 表示第二次改进。
图4.4锪孔
活动一 了解钻床及钻头的装夹方法 一、了解钻床
钳工常用的钻床有台式钻床、立式钻床以及摇臂钻床。 1．台式钻床 台式钻床是一种小型钻床，一般用来钻直径13 mm以 下的孔。钻床的规格是指所钻孔的最大直径。常用6 mm和12 mm等几种规格。 图2-57所示是一种常见的台式钻床。
图2-57 台式钻床 l一底座面；2一锁紧螺钉；3一工作台；4一头架 5一电动机；6一手柄；7一螺钉；8一保险环；
图2-62 钻夹头及其应用 1一锥柄 2一扳手 3一环形螺纹 4一扳手
5、7一自动定心夹爪 6一锥柄安装孔
图2-63 锥柄钻头装夹
〔2〕工件的装夹 为保证工件的加工质量和操作的平安，钻 削时工件必须结实地装夹在夹具或工作台上，常用的装夹 方法如图2-64所示。
图2-64工件的装夹
〔3〕钻孔的操作方法

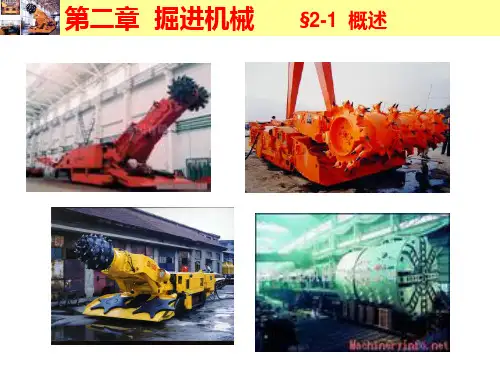

第二章钻孔机械(2)
