威尔金森功分器
威尔金森功分器原理
威尔金森功分器原理
威尔金森功分器原理是一种物理和电子学的理论，用于计算传输线段上的功率分配。
它由美国物理学家约翰·威尔金森（John Willison）在1885年提出，是一种常用的电线路分析方法。
它使电力系统设计者可以快速计算出电网中各个分支线的功率分布情况，从而实现对电力系统的有效管理。
威尔金森功分器原理是以网络中每一段线路的电阻为基础，建立起一个等效电路来模拟网络的分布状况，然后利用电路的电压和电流的知识，可以计算出每个分支线上功率的分配情况。
威尔金森功分器原理的大致流程是：首先，建立一个由各个支路和母线组成的等效电路，其次，根据电路的电压和电流特性，对该等效电路进行计算，最后，根据计算的结果，得出每个支路上功率的分配情况。
威尔金森功分器原理具有很多优点，比如，它可以提供精确的功率分配结果；它可以使设计者更好地控制电力系统的电压和电流；它可以减少电力系统中的损耗等。
威尔金森功分器原理的应用非常广泛，它可以用于计算电力系统中各个支路上功率的分配，从而实现电力系统的有效管理；它也可以用于解决其他电力系统中的问题，如故障诊断、电压调整等。
总之，威尔金森功分器原理是一种用于计算传输线段上功率分配的物理和电子学理论，它具有准确、可靠、灵活等特点，在电力系统设计和管理中具有重要作用。

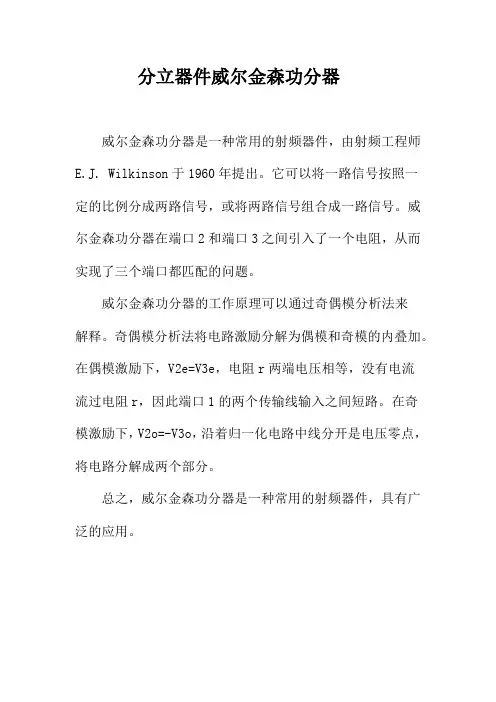

分立器件威尔金森功分器
分立器件威尔金森功分器
威尔金森功分器是一种常用的射频器件，由射频工程师E.J. Wilkinson于1960年提出。
它可以将一路信号按照一
定的比例分成两路信号，或将两路信号组合成一路信号。
威尔金森功分器在端口2和端口3之间引入了一个电阻，从而实现了三个端口都匹配的问题。
威尔金森功分器的工作原理可以通过奇偶模分析法来
解释。
奇偶模分析法将电路激励分解为偶模和奇模的内叠加。
在偶模激励下，V2e=V3e，电阻r两端电压相等，没有电流
流过电阻r，因此端口1的两个传输线输入之间短路。
在奇
模激励下，V2o=-V3o，沿着归一化电路中线分开是电压零点，将电路分解成两个部分。
总之，威尔金森功分器是一种常用的射频器件，具有广泛的应用。
不等分威尔金森功分器设计
不等分威尔金森功分器设计1.引言1.1 概述威尔金森功分器是一种重要的电路结构，用于将输入功率分成多个相等的输出功率。
它由诺贝尔奖得主威尔金森于1960年提出，被广泛应用于通信系统、无线电频率合成器、功率放大器等领域。
在许多应用中，需要将输入功率均匀地分配到多个输出通路上，而又不影响整体的信号质量。
威尔金森功分器通过其特殊的电路结构和工作原理，实现了这一目标。
它以其无需外部控制信号即可实现等分功率的特点，被广泛应用于各种需要功率分配的场景。
威尔金森功分器的设计要求相对较高，需要考虑多个因素，如频率范围、带宽、功率损耗、相位平衡等。
设计人员需要根据具体的应用需求和实际情况，灵活选择电路元件和参数，以达到最佳的功分效果。
本文将对威尔金森功分器的原理和设计要点进行详细介绍。
在正文部分，我们将首先解析威尔金森功分器的工作原理，深入理解其基本原理和电路结构。
然后，我们将重点讨论威尔金森功分器设计的要点，包括电路参数的选择、信号的相位平衡等。
最后，我们将通过实例分析和实验结果，对威尔金森功分器的性能进行评估和总结。
通过本文的阅读，读者将能够全面了解威尔金森功分器的设计原理和要点，在实际应用中更好地应用该电路结构。
同时，本文还为威尔金森功分器的进一步改进和应用提供了一定的启示和参考。
1.2 文章结构文章结构部分的内容可以按照以下方式编写：文章结构：本文将分为三个主要部分进行讨论。
首先，引言部分将对本文进行概述，介绍文章的结构和目的。
其次，正文部分将详细介绍威尔金森功分器的原理和设计要点。
最后，在结论部分对全文进行总结，并提出设计过程中所获得的启示。
引言部分将首先概述威尔金森功分器的设计背景和意义，介绍其在电子电路中的应用。
接着，文章结构部分将简要介绍本文的组织结构，为读者提供对全文主要内容的概括。
最后，明确本文的目的，即通过对威尔金森功分器的设计进行探讨，深入理解其原理和设计要点，并总结设计的心得与启示。
正文部分将分为两个主要小节进行阐述。
威尔金森功分器和t型功分器
Wilkinson（威尔金森））功分器和T型功分器都是常用的功率分配器件，它们的设计目的都是将输入信号等分到两个输出端口，但是它们的结构和工作原理有所不同。
Wilkinson功分器是一种基于差分放大器的功率分配器件，它的输出端口之间有一定的隔离度，并且可以实现任意功率分配。
Wilkinson功分器由一个差分放大器和一个隔离电阻组成，其中隔离电阻用于将差分放大器的两个端口隔离开来，从而避免了信号的相互干扰。
Wilkinson功分器的设计要求差分放大器的带宽足够宽，以保证输出信号的频率响应良好。
T型功分器是一种简单的功率分配器件，它由三个电阻组成，其中两个电阻连接在一起作为输入端口，另一个电阻连接到输出端口。
T型功分器的输出端口之间没有隔离度，因此需要通过其他方式来实现隔离。
T型功分器的设计相对简单，但其带宽较窄，因此适用于低频信号的分配。
总的来说，Wilkinson功分器和T型功分器都有其适用的场景和优缺点。
在选择功率分配器件时，需要根据具体的应用场景和需求来选择最合适的器件。
无隔离电阻的威尔金森功分器
无隔离电阻的威尔金森功分器哎呀，今天咱们聊聊“无隔离电阻的威尔金森功分器”，这听起来是不是有点高大上？但其实它就像你家那种吃鸡游戏里的神级装备，表面看着复杂，其实用起来超简单。
想象一下，咱们在开派对，想把一个美味的披萨分享给朋友们，威尔金森功分器就是把那披萨均匀分成几块的好帮手，大家都能吃到，真是太棒了。
这个功分器最大的特点就是它的“无隔离电阻”。
什么？无隔离电阻？听起来像是天书，实际上，它就是为了避免信号损失而设计的。
简单来说，就是把信号像流水一样流畅地传递出去，绝不让你失望。
想象一下你在喝可乐，喝了一口却发现里面有个小石子，那感觉肯定不妙。
这个功分器就能保证你的信号干干净净，畅通无阻，真是如沐春风。
威尔金森功分器的设计也很巧妙。
它用的电路结构就像一根干净利落的直线，直直地把信号送到每一个端口。
大家都知道，电子设备的世界就像一个大餐厅，各种电路都在争着上菜。
而这个功分器就像个高效的服务员，把每道菜都精准送到，不会出现漏菜、错菜的情况。
电信号们有了它，就像得到了黄金通行证，随心所欲，飞速传输，真是美滋滋。
再说说它的应用，简直是无处不在！无论是通信基站、雷达系统，还是那种炫酷的卫星通信，哪里有信号的需要，哪里就有它的身影。
就像咱们生活中常见的高铁，信号得好才能跑得快。
这个功分器就是让信号跑得飞快的那股力量，真是好得不能再好了。
这个东西使用起来也不麻烦。
基本上，只要把信号输入到它的输入端，输出端就会自动分配信号，像把牛奶倒入几个杯子一样简单。
喝上一口，哇，都是香浓的奶味，谁还想跟你争呢？大家都能喝得开开心心，轻轻松松。
威尔金森功分器的耐用性也不容小觑。
就像你家的那把老式铁锤，用了好多年，依旧能砸出个三八九。
它在高频应用中表现得特别稳定，哪怕在恶劣的环境下，也能稳稳地工作。
真的是让人放心，谁用谁知道，绝对是个好帮手。
作为技术产品，威尔金森功分器也不是没有缺点。
比如说，虽然它的信号分配得很均匀，但在分配的过程中，多少会有一些信号损失。

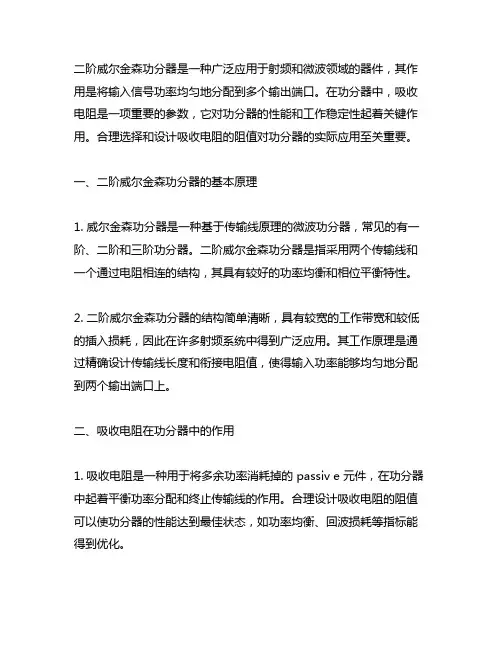

二阶威尔金森功分器吸收电阻阻值
二阶威尔金森功分器是一种广泛应用于射频和微波领域的器件，其作用是将输入信号功率均匀地分配到多个输出端口。
在功分器中，吸收电阻是一项重要的参数，它对功分器的性能和工作稳定性起着关键作用。
合理选择和设计吸收电阻的阻值对功分器的实际应用至关重要。
一、二阶威尔金森功分器的基本原理1. 威尔金森功分器是一种基于传输线原理的微波功分器，常见的有一阶、二阶和三阶功分器。
二阶威尔金森功分器是指采用两个传输线和一个通过电阻相连的结构，其具有较好的功率均衡和相位平衡特性。
2. 二阶威尔金森功分器的结构简单清晰，具有较宽的工作带宽和较低的插入损耗，因此在许多射频系统中得到广泛应用。
其工作原理是通过精确设计传输线长度和衔接电阻值，使得输入功率能够均匀地分配到两个输出端口上。
二、吸收电阻在功分器中的作用1. 吸收电阻是一种用于将多余功率消耗掉的 passiv e 元件，在功分器中起着平衡功率分配和终止传输线的作用。
合理设计吸收电阻的阻值可以使功分器的性能达到最佳状态，如功率均衡、回波损耗等指标能得到优化。
2. 在二阶威尔金森功分器中，吸收电阻的阻值需要根据实际工作频率和功率分配比进行选择。
通常情况下，吸收电阻的阻值应该满足终止传输线的条件，同时能够帮助实现功率均衡。
三、吸收电阻阻值的选择方法1. 根据功率分配比确定吸收电阻的阻值。
在二阶威尔金森功分器中，输出端口的功率分配比决定了吸收电阻的阻值大小。
一般情况下，可以根据功率分配比来确定吸收电阻的阻值，使得输出功率的平衡达到最佳状态。
2. 结合实际工作频率确定吸收电阻的阻值。
射频系统工作频率的不同会影响传输线的特性阻抗和反射损耗，因此需要根据实际工作频率来确定吸收电阻的阻值，使其能够有效地终止传输线并吸收功率。
3. 通过仿真和实验验证选择的吸收电阻阻值。
在确定吸收电阻的阻值之后，需要进行仿真和实验验证，以确保功分器在实际工作中能够达到预期的性能指标。
通过仿真和实验可以进一步优化吸收电阻的阻值，使其更符合实际需求。
不等分威尔金森功分器设计
不等分威尔金森功分器设计不等分威尔金森功分器是一种常见的无源射频（RF）器件，广泛应用于无线通信系统中。
它能够将一个信号分配到多个输出端口上，并且在不同端口上能够按照预先设定的比例对信号进行分配。
在通信系统中的分配系统中有非常重要的应用，能够保证信号在各个分支上的功率匹配，实现信号的有效分配和整合。
本文将深入探讨不等分威尔金森功分器的设计原理、工作原理、应用范围以及相关的技术特点和发展趋势。
一、不等分威尔金森功分器的设计原理不等分威尔金森功分器的设计基于经典的威尔金森功分器，它是一种结构简单、性能可靠的功分器。
在一个不等分的威尔金森功分器中，每个输出端口相对于输入端口的功率分配比例可以不相同，同时保持每个输出端口的相位均匀。
这样能够满足不同应用场景下对功率匹配和相位匹配的需求。
不等分威尔金森功分器的设计原理主要基于传输线理论和耦合器的设计原理。
通过在传输线和耦合器中合理设计参数和结构，能够实现对输入信号的不同分配，保证在每个输出端口上的功率分布符合设计要求。
二、不等分威尔金森功分器的工作原理不等分威尔金森功分器的工作原理可以简单分为两个方面：功率分配和相位匹配。
1. 功率分配：通过在耦合器中设计不同的传输线长度和阻抗匹配，可以实现对输入信号的不等分配。
这需要在设计中根据具体的功率分配比例来确定传输线长度和耦合器的参数，从而实现对输入信号的分配。
2. 相位匹配：为了确保在各个输出端口上的信号相位一致，不等分威尔金森功分器需要通过合理的传输线长度和相位匹配设计来实现。
这能够保证在各个输出端口上的信号相位差尽可能地小，从而满足信号的相位匹配需求。
三、不等分威尔金森功分器的应用范围不等分威尔金森功分器在无线通信系统中有着广泛的应用，尤其是在基站天线系统、分布式天线系统、射频信号分配系统等领域中。
它能够满足不同场景下对信号功率和相位的要求，保证系统的性能和稳定性。
在基站天线系统中，不等分威尔金森功分器可以用于将射频信号分配到不同的天线单元上，实现多天线系统的功率和相位匹配。
威尔金森功分器原理
威尔金森功分器原理
威尔金森功分器是一种用于电力系统中的功率测量仪表。
它能够实时测量交流电路中的功率，并将功率分解成有功功率和无功功率。
威尔金森功分器的原理主要基于电流和电压信号进行精确的功率计算。
威尔金森功分器由威尔金森电桥、矢量分解器和功率计组成。
威尔金森电桥是一个用于计算有功功率的关键部件。
它由两个独立的电阻和两个测量电压的电压传感器组成。
其中一个电阻作为负载，一个电阻用于偏置电路。
当负载电阻和偏置电路电阻相等时，电桥的平衡状态。
此时，电桥的输出电压为零，能量不会从电桥流过。
当电桥不平衡时，输出电压非零，电桥中的能量将从负载电阻流过。
测量电压的电压传感器将电桥的输出电压分解成两个正交方向的信号，即直流和交流分量。
直流分量对应于电桥输入电压的相位，交流分量对应于电桥输入电压的频率。
这两个信号通过矢量分解器进一步处理。
矢量分解器主要用于将交流信号分解成正弦和余弦分量。
正弦分量对应于电桥输入电压的相位差，余弦分量对应于电桥输入电压的幅值。
通过这种方式，将输入电压分解成相位和幅值两个独立的量。
最后，功率计使用上述分解的相位和幅值信号来计算有功功率和无功功率。
有功功率是电压和电流的乘积的实部，无功功率是电压和电流的乘积的虚部。
功率计可以实时测量电路中的功率，并以数值形式显示结果。
总的来说，威尔金森功分器通过威尔金森电桥、矢量分解器和功率计的组合使用，能够实时测量电路中的功率，并将功率分解成有功功率和无功功率。
其原理基于电流和电压信号的精确计算，可以广泛应用于各种电力系统中的功率测量。
威尔金森功分器阻抗计算
威尔金森功分器阻抗计算
威尔金森功分器（WilkinsonPowerDivider）是一种常用的无源微波功分器，常用于将输入信号均匀分配到多个输出端口上，并使每个输出端口之间具有相等的功率。
这种功分器通常由电阻和电容组成，其电路结构简单且易于实现。
威尔金森功分器的阻抗计算可以按照以下步骤进行：
1.首先确定功分器的端口个数，假设为n个。
2.对于每个输出端口，假设其电阻为Zout，输入端口电阻为Zin。
3.根据电路的工作原理，威尔金森功分器的输入电阻应等于输出电阻的平方和加上输入电阻的平方，即：
Zin=(Zout^2+Zout^2+...+Zout^2)+Zin^2
即
Zin=n*Zout^2+Zin^2
将Zin和n代入上式中，即可得到Zout的计算公式。
4.求解Zout，可以使用以下计算公式：
Zout=sqrt(Zin/n)
这里的sqrt表示开方运算，Zout表示每个输出端口的电阻值。
需要注意的是，威尔金森功分器的阻抗计算结果是理论值，
在实际应用中可能会受到一些实际因素的影响，如器件的制造
精度、特性参数的漂移等。
因此，在实际设计中，需要对计算
结果进行合理的修正和调整，以确保性能的实际表现符合要求。
hfss电路威尔金森功分器
hfss电路威尔金森功分器威尔金森功分器是一种常用于微波频段的功率分配器，广泛应用于射频和微波电路中。
它的作用是将输入的信号分配到多个输出端口上，同时保持相对恒定的插入损耗和端口间的功率分配。
威尔金森功分器的基本原理是利用分支网络和特定的阻抗匹配技术，实现对输入功率的均匀分配。
威尔金森功分器的基本结构包括一个输入端口和多个输出端口，具体数量取决于功分器的设计和应用需求。
输入端口通常是50欧姆的标准阻抗，而输出端口的阻抗则可以根据需要进行调整。
威尔金森功分器的核心是由一组分支网络组成的，分支网络上的元件包括电容、电感和电阻，通过合理的组合实现对输入功率的分配。
具体而言，威尔金森功分器的分支网络由一组匹配支路（matching branch）和一组功率分配支路（power dividing branch）组成。
匹配支路用来保证输入端口和各个输出端口之间的阻抗匹配，通常采用电容和电感来调整电路的阻抗。
功率分配支路则用来将输入功率尽可能平均地分配到各个输出端口上，这主要通过阻抗匹配的方式来实现。
具体来说，将电容和电感按照特定的阻抗比例组合在一起，可以有效地实现阻抗分配和功率分配。
通过合理设计和调整分支网络中的元件参数，可以满足不同的功分器性能要求。
威尔金森功分器具有很好的功率分配特性和频率响应特性。
在工作频率范围内，威尔金森功分器的插入损耗较低，一般在1-2dB之间。
而功率分配的均匀性也可以达到比较理想的水平，一般在0.1dB以内。
此外，威尔金森功分器还能够在不同工作条件下保持稳定的功率分配和频率响应。
威尔金森功分器的设计要求比较严格，需要根据具体的应用需求进行合理选择和设计。
在实际应用中，除了考虑功率分配均匀性和插入损耗外，还需要考虑频带宽度、功率处理能力等因素。
同时，还需要按照特定的工艺流程进行加工和制备，以确保电路的稳定性和可靠性。
总之，威尔金森功分器是一种常用的微波电路分配器，它具有良好的功率分配特性和频率响应特性。
等分威尔金森功分器的设计
等分威尔金森功分器的设计威尔金森功分器（Wilkinson power divider）是一种常用的无源微波分路器，可以将输入信号等分为三个输出信号。
它广泛应用于无线通信系统、天线阵列、雷达系统等领域。
在设计威尔金森功分器时，需要考虑频率响应、插入损耗、功分精度等因素。
```________[3dB]_________输入---威尔金森功分输出1--输出2--________[3dB]________```为了实现等分，威尔金森功分器需要满足以下条件：1.输入和输出之间的相位差为0度，即输入和输出之间的信号相位一致。
2.输入和输出之间的功率比为1：2，即输出1和输出2之间功率比为1：13.输入和输出之间的波阻抗匹配，即输入和输出之间的阻抗一致。
威尔金森功分器的设计可以分为两个主要步骤：计算和布局。
1.计算：根据所需的频率范围，计算威尔金森功分器的参数。
首先，选择合适的传输线类型（如微带线、同轴线等）和介质材料，确定传输线的特性阻抗。
然后，根据所需的频率范围和功分精度，计算传输线的长度和宽度。
最后，根据所选的耦合器类型，计算其特性阻抗和尺寸。
2.布局：根据计算得到的参数，进行电路布局。
首先，绘制输入和输出传输线的布局，保证它们的长度和宽度符合计算结果。
然后，将耦合器和传输线连接起来，确保它们的相互作用符合设计要求。
最后，进行电路的布线和布局优化，减少传输线之间的串扰和损耗。
在威尔金森功分器的设计中，还需要考虑一些其他因素，如插入损耗、功分精度和频率响应等。
为了减小插入损耗，可以选择低损耗的传输线材料和合适的耦合器类型。
为了提高功分精度，可以采用精确的计算方法和优化的布局。
为了获得平坦的频率响应，可以采用宽带的传输线和耦合器。
总之，威尔金森功分器的设计是一个综合考虑多个因素的过程，需要进行计算、布局和优化。
通过合理选择参数和优化布局，可以实现性能良好的威尔金森功分器，满足不同应用的需求。
威尔金森功分器设计
威尔金森功分器设计威尔金森（Wilkinson）功分器是一种被广泛应用于微波和射频电路中的功率分配器。
它可以将输入功率均匀地分配到多个输出端口上，同时保持相对较低的插入损耗和反射损耗。
该设计是由威尔金森在1960年首次提出的，至今仍被广泛使用。
威尔金森功分器的基本原理是利用两个负载和两个耦合器来实现功率的分配。
它的结构简单，由一个中央传输线和两个分支传输线组成。
中央传输线被连接到输入端口，而分支传输线则与两个输出端口相连。
两个耦合器被用来连接中央传输线和分支传输线，以实现功率的分配。
在威尔金森功分器中，输入功率通过中央传输线传输到两个分支传输线上。
在分支传输线的连接点处，耦合器将一部分功率耦合到负载上，同时将另一部分功率传输到另一个分支传输线上。
这样，输入功率就被均匀地分配到两个输出端口上。
为了保持较低的插入损耗和反射损耗，威尔金森功分器要求分支传输线具有相同的特性阻抗，并且耦合器能够实现理想的功率分配。
在实际设计中，可以使用微带线、同轴电缆或波导等不同的传输线类型来实现威尔金森功分器。
威尔金森功分器的设计需要考虑多个参数，包括特性阻抗、分支传输线的长度和宽度、耦合器的设计等。
通过合理选择这些参数，可以实现所需的功率分配比例和频率响应。
尽管威尔金森功分器在功率分配方面表现出色，但它也存在一些限制。
首先，它只能实现功率的均匀分配，不能实现不同比例的功率分配。
其次，威尔金森功分器的设计需要考虑较多的参数，对于频率较高的应用来说，设计和制造的难度会增加。
总之，威尔金森功分器是一种常用的功率分配器，广泛应用于微波和射频电路中。
它的设计原理简单，通过合理选择参数可以实现所需的功率分配比例。
然而，设计师在使用威尔金森功分器时需要考虑一些限制，以确保其性能和可靠性。
威尔金森功分器原理
威尔金森功分器原理威尔金森功分器是一种电路元件，常用于无线通信系统中的功率分配和合并。
它可以将输入的功率分配到多个输出端口，或者将多个输入端口的功率合并到一个输出端口。
在无线通信系统中，功分器通常用于将信号分配到不同的天线或接收机，或者将来自不同天线或接收机的信号合并到一个接收机中。
因此，了解威尔金森功分器的原理对于理解无线通信系统的工作原理至关重要。
威尔金森功分器的原理基于微波电路的功率分配和合并。
它由一组相互耦合的传输线和耦合电容组成，通过合适的设计和布局，可以实现输入功率的均匀分配和输出功率的合并。
在威尔金森功分器中，传输线的长度和耦合电容的数值是非常关键的参数，它们决定了功分器的工作频率和性能。
威尔金森功分器的工作原理可以简单地理解为，在特定的工作频率下，输入的功率通过传输线和耦合电容被均匀地分配到各个输出端口，然后通过耦合电容的作用，这些分配到各个输出端口的功率被合并到一个输出端口。
这样就实现了功率的分配和合并，而且在工作频率范围内能够保持较好的功率均衡和相位一致性。
威尔金森功分器的原理在无线通信系统中有着广泛的应用。
在基站的天线系统中，功分器被用于将基站发射机的功率分配到多个天线上，以实现信号的覆盖和增强。
在移动通信设备中，功分器被用于将不同频段的信号分配到不同的天线上，以实现多频段的通信。
在雷达和卫星通信系统中，功分器被用于将多个接收机的信号合并到一个处理单元中，以实现信号的处理和分析。
总之，威尔金森功分器是一种重要的电路元件，它的原理和应用对于无线通信系统具有重要的意义。
通过对威尔金森功分器的原理进行深入的研究和理解，可以帮助我们更好地设计和优化无线通信系统，提高系统的性能和可靠性，推动无线通信技术的发展和应用。
多阶威尔金森功分器设计表
多阶威尔金森功分器设计表1. 任务背景多阶威尔金森功分器是一种常用的电力系统稳态分析工具，用于计算电力系统中各个母线的功率分配。
通过对电力系统的拓扑结构和参数进行建模，可以得到系统中各个母线的功率注入和吸收情况，进而评估系统的稳定性和负荷分配情况。
本文将介绍多阶威尔金森功分器的设计表，包括设计表的结构、参数及其使用方法等内容。
2. 设计表结构多阶威尔金森功分器设计表由若干列组成，每一列代表一个功率注入或吸收点，每一行代表一个母线。
设计表的结构如下：母线功率注入/吸收点1 功率注入/吸收点2 …功率注入/吸收点n母线1母线2…母线n其中，母线表示电力系统中的节点，功率注入/吸收点表示系统中的发电机或负荷节点。
设计表中的每个元素代表对应母线与功率注入/吸收点之间的功率分配比例。
3. 参数定义设计表中的参数定义如下：•母线：电力系统中的节点，表示为节点编号或名称。
•功率注入/吸收点：电力系统中的发电机或负荷节点，表示为节点编号或名称。
•功率分配比例：表示母线与功率注入/吸收点之间的功率分配比例，取值范围为0到1。
4. 使用方法多阶威尔金森功分器设计表的使用方法如下：1.确定电力系统的拓扑结构和参数，包括母线、发电机和负荷节点等。
2.根据电力系统的拓扑结构和参数，构建多阶威尔金森功分器设计表，填写各个节点之间的功率分配比例。
3.运行多阶威尔金森功分器，输入电力系统的拓扑结构和参数，以及设计表中的功率分配比例。
4.多阶威尔金森功分器将根据设计表中的功率分配比例，计算出电力系统中各个母线的功率注入和吸收情况。
5.根据计算结果，评估电力系统的稳定性和负荷分配情况，进一步优化电力系统的运行策略。
5. 示例以下是一个简化的多阶威尔金森功分器设计表示例：母线发电机1 发电机2 负荷1 负荷2母线1 0.4 0.6母线2 0.3 0.7母线3 0.8 0.2在上述示例中，母线1与发电机1的功率分配比例为0.4，与发电机2的功率分配比例为0.6。
威尔金森功分器原理
威尔金森功分器原理
威尔金森功分器是一种研究时变物理量的重要工具，它能够测量时变物理量的变化，
并使用不同方法进行分析和衡量。
它是牛顿第二法则中的基本公式：力等于质量乘以加速度。
这里的力就是动能，质量就是质量，而加速度则表示了物体受到外界力而产生动能的
程度。
也就是说，威尔金森功分器计算的就是物体的动能。
它的原理很简单：在一定的条
件下，物体的动能总是恒定的，这意味着由外力引起的动能变化总是可以使得物体的动能
保持不变。
威尔金森功分器原理表示，当物体受到外界力时，它的动能会发生变化。
而威尔金森
功分器可以测量物体动能的变化，并用不同方法进行分析和衡量。
威尔金森功分器有两种实现方式：模拟法和数字法。
模拟法是使用两个可调电阻，以
模拟外界力的作用，监测功率的变化，并以此来测量动能的变化。
数字法则是使用计算机
来模拟外界力的作用，以考察功率的变化，并以此来测量动能的变化。
威尔金森功分器可以用来研究多种细节。
例如，它可以用来研究力学中质量、加速度、力等物理量之间的关系。
此外，威尔金森功分器也可以用来研究与物理有关的动态物理学
的各种细节，从而让我们更好地理解物理机制。
总之，威尔金森功分器原理为研究时变物理量提供了一种有益的工具，并且通过测量
物体的动能变化，可以更好地了解物理现象的基本机理。
威尔金森 宽频带功分器
威尔金森宽频带功分器
威尔金森功分器是一种常见的二进制功分器，由两条四分之一波长的传输线外加隔离电阻构成。
1960年，Ernest J. Wilkinson在名为《An N-way Hybrid Power Divider》的论文中介绍了一种在所有端口均匹配、低损耗、高隔离度、同相的n端功分器，该类型的功分器便被称为威尔金森功分器。
传统的威尔金森功分器工作频带较窄，为进一步加宽工作带宽，可以用多节的形式，即增加四分之一波长的阻抗变换线和相应的隔离电阻R的数目。
通常选择的枝节数越多，功分器的工作频带越宽，但是尺寸也越大，传输线的损耗也会增加，所以选择合适的枝节数是关键。
威尔金森功分器电阻的起作用
威尔金森功分器电阻的起作用1. 威尔金森功分器的基本概念嘿，大家好！今天咱们聊聊威尔金森功分器，这个名字听起来挺高大上的，实际上它在电路中的角色可不小哦。
简单来说，威尔金森功分器就是把信号“平分秋色”的好帮手。
想象一下，如果你有一个美味的蛋糕，怎么才能让大家都能吃到？当然是把它切成几块嘛！功分器就像那个刀，把信号一分为二，甚至更多，确保每个人都有份儿。
1.1 为什么要用功分器？你可能会问，为什么我们需要用到功分器呢？在很多场合，比如广播、无线通讯、或者电视信号传输中，我们都需要把同一个信号分发到多个地方。
就像开派对的时候，你得把饮料分给每个客人，不然可真是冷落人心！功分器就是这种饮料的分发者，它能确保每个接收设备都能获得稳定的信号。
1.2 电阻的作用这时候，电阻就登场了。
威尔金森功分器里面有个小角色，叫电阻。
它的主要任务就是防止信号的反射。
想象一下，信号就像个爱跑的孩子，电阻就是那个负责拦住他、引导他往正确方向走的家长。
如果没有电阻，信号就会像失控的孩子一样四处乱跑，导致接收器接收到的信号不稳定，搞得大家心烦意乱。
2. 电阻的种类与功能2.1 电阻的类型说到电阻，咱们可不能一竿子打翻一船人。
电阻有很多种，不同类型的电阻在功分器里的作用也各有千秋。
有些电阻设计得比较耐高温，适合高功率的应用；而有些电阻则更适合低功率信号，像是在温暖的阳光下晒太阳，舒服得很。
2.2 电阻如何工作那么，这些电阻到底是如何工作的呢？简单来说，电阻通过吸收多余的信号能量，确保信号能顺利地被发送到下一个设备。
就像你在喧闹的派对中，发现一个朋友在窃窃私语，电阻就是那个把多余的噪音“吸走”，让信号更清晰的朋友。
3. 威尔金森功分器电阻的重要性3.1 稳定信号你可能会觉得电阻的作用不算大，谁知道它其实是个隐形的英雄呢！没有了电阻，功分器的效果简直就像一锅没加盐的汤，平淡无味，信号质量直线下降。
电阻的存在，让信号更加稳定，减少了反射的影响，接收设备才能得到清晰、干净的信号。
威尔金森功分器隔离电阻
威尔金森功分器隔离电阻
威尔金森功分器隔离电阻是一种电子元件，它的主要作用是将电路中的信号隔离开来，以避免干扰和噪声的影响。
这种功分器是由英国物理学家威尔金森发明的，因此得名为威尔金森功分器。
威尔金森功分器隔离电阻的工作原理是利用电阻的特性，将电路中的信号分成两个部分，一部分通过电阻流过去，另一部分则被隔离开来。
这样就可以避免信号之间的相互干扰，从而提高电路的稳定性和可靠性。
威尔金森功分器隔离电阻的优点在于它可以提供非常高的隔离效果，可以将信号隔离到非常低的水平，从而减少干扰和噪声的影响。
此外，它还可以提供非常高的精度和稳定性，可以在各种不同的环境条件下使用。
威尔金森功分器隔离电阻的应用非常广泛，特别是在高精度测量和控制系统中。
例如，在电子天平、高精度电压表、电流表、电阻表等仪器中，都会使用威尔金森功分器隔离电阻来提高测量精度和稳定性。
威尔金森功分器隔离电阻是一种非常重要的电子元件，它可以提高电路的稳定性和可靠性，减少干扰和噪声的影响，广泛应用于各种高精度测量和控制系统中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
威尔金森功分器
一、实验目的：
1、了解功率分配器电路的原理及设计方法。
2、学习使用ADS软件进行微波电路的设计，优化，仿真。
3、掌握功率分配器的制作及调试方法。
二、实验任务：
1、了解功分器的工作原理。
2、使用ADS软件设计一个功分器，并对其参数进行优化、仿真。
3、根据软件设计的结果绘制电路版图，并加工成电路板。
4、对加工好的电路进行调试，使其满足设计要求。
三、实验内容、实验过程描述：
1、设计指标：通带0.9－1.1GHz，功分比为1：1，带内各端口反射系数小于-20dB ，两输出端隔离度小于-25dB，传输损耗小于3.1dB。
在进行设计时，主要是以功分器的S参数作为优化目标进行优化仿真。
S21、S31是传输参数，反映传输损耗；S11、S22、S33分别是输入输出端口的反射系数。
S23反映了两个输出端口之间的隔离度。
2、用ADS软件设计
（1）、打开ADS软件
（2）、创建新的工程文件
（3）、打开原理图设计窗口
在原理图所设计窗口中选择微带电路的工具栏
选用微带线以及
连接好的原理图如下
（5）设置微带电路的基本参数
双击图上的控件MSUB设置微带线参数
H:基板厚度(1 mm)
Er:基板相对介电常数(4.8)
Mur:磁导率(1)
Cond:金属电导率(5.88E+7)
Hu:封装高度(1.0e+33 mm)
T:金属层厚度(0.03 mm)
TanD:损耗角正切(1e-4)
Roungh:表面粗糙度(0 mm)
（6）设置微带器件的参数
双击每个微带线设置参数，W、L分别设为相应的变量或常量，单位mm，注意上下两臂的对称性。
单击工具栏上的V AR 图标，把变量控件V AR放置在原理图上，双击该图标弹出变量设置窗口，依次添加W，L参数。
中间微带线的长度大约为四分之一波长(根据中心频率用微带线计算工具算出)，各个线宽的初始值可以用微带线计算工具算出，微带线的宽度最窄只能取0.2 mm(最好取0.5 mm以上)。
（7）S参数仿真电路设计
在原理图设计窗口中选择S参数仿真的工具栏
选择Term 放置在功分器三个端口上，用来定义端口1、2和3，点击图标，放置三个地，并按照下页图连接好电路。
选择S参数扫描控件放置在原理图中，并设置扫描的频率范围和步长，频率范围根据功分器的指标确定。
可以利用Template工具，添加S参数仿真控件。
设置隔离电阻
隔离电阻要选用贴片薄膜电阻，其宽度和微带线一致。
要反复修正电路，让缝隙的宽度既能避免两支路间发生耦合，又能符合电阻尺寸的要求，同时要避免缝隙过小导致在电阻焊接时产生困难
优化目标的设置
在原理图设计窗口中选择优化工具栏
随机法通常用于大范围搜索，梯度法则用于局部收敛
这里总共设置了四个优化目标，由于电路的对称性，S31和S33不用设置优化。
S11和S22分别用来设定输入输出端口的反射系数，S21用来设定功分器通带内的衰减情况，S23用来设定两个输出端口的隔离度。
设置完优化目标后最好先把原理图存储一下，然后就可以进行参数优化了。
点击工具栏中的Simulate 按钮就开始进行优化仿真了。
在优化过程中会打开一个状态窗口显示优化的结果(见下页图)，其中的CurrentEF表示与优化目标的偏差，数值越小表示越接近优化目标，0表示达到了优化目标，下面还列出了各优化变量的值，当优化结束时还会打开图形显示窗口。
在一次优化完成后，要点击原理图窗口菜单中的Simulate -> Update Optimization Values 保存优化后的变量值(在V AR控件上可以看到变量的当前值)，否则优化后的值将不保存。
（9）观察仿真曲线
优化完成后必须关掉优化控件，才能观察仿真的曲线。
方法是点击原理图工具栏中的
按钮，然后点击优化控件OPTIM，则控件上打了红叉表示已经被关掉。
要想使控件重新开启，只需点击工具栏中的按钮，然后点击要开启的控件，则控件上的红叉消失，功能也重新恢复了。
对于原理图上其他的部件，如果想使其关
闭或开启，也可以采取同样的方法。
点击工具栏中的Simulate 按钮进行仿真，
仿真结束后会出现图形显示窗口。
点击图形显示窗口左侧工具栏中的按钮，放置一个方框到图形窗口中，这时会弹出一个设置窗口(见下页图)，在窗口左侧的列表里选择S(1,1)即S11参数，点击Add按钮会弹出一个窗口设置单位(这里选择dB)，点击两次OK后，图形窗口中显示出S11随频率变化的曲线。
用同样的方法依次加入S22，S21，S23的曲线。
为了准确读出曲线上的值，可以添加Marker，方法是点击菜单中的Marker -> New，出现Instert Marker的窗口，接着点击要添加Marker的曲线，曲线上出现一个倒三角标志，点击拖动
此标志，可以看到曲线上各点的数值。
（10）基于版图的仿真
观察S参数曲线是否满足指标要求，如果已经达到指标要求，就可以进行版图的仿真了。
版图的仿真是采用矩量法直接对电磁场进行计算，其结果比在原理图中仿真要准确，但是它的计算比较复杂，需要较长的时间，在此作为对原理图设计的验证。
点击菜单中的Layout -> Generate/Update Layout，弹出一个设置窗口，直接点OK，又出现一个窗口，再点OK，完成版图的生成，这时会打开一个显示版图的窗口，里面有刚生成的版图。
版图生成后先要设置微带电路的基本参数(即原理图中MSUB里的参数)，方法是点击版图窗口菜单中的Momentum -> Substrate -> Update From Schematic从原理图中获得这些参数，点击Momentum -> Substrate -> Create/Modify可
以修改这些参数。
点击Momentum -> Simulation -> S-parameter弹出仿真设置窗口，该窗口右侧的Sweep Type 选择Adaptive，起止频率设为与原理图中相同，采样点数限制取10 (因为仿真很慢，所以点数
不要取得太多)。
然后点击Update按钮，将设置填入左侧列表中，点击Simulate按钮开始进行
仿真。
仿真过程中会出现一个状态窗口显示仿真进程(见下页图)。
仿真运算要进行数分钟，仿真结束后将出现曲线显示窗口，观察S参数曲线，性能有不同程度的恶化。
如果版图仿真得到的曲线不满足指标要求，那么要重新回到原理图窗口进行优化仿真，可以改变优化变量的初值，也可根据曲线与指标的差别情况适当调整优化目标的参数，重新进行优化。
在返回原理图重新优化时，要先使刚才打红上叉的部件恢复有效，然后才能进行优化，之后重复前面所述的过程，直到版图仿真的结果达到要求为止。
实验小结
通过这次实验，我们小组学会了利用ADS软件设计传输线和传输器件，同时学会了如何仿真及优化，加深了对ADS软件的了解，熟练了如何操作ADS软件。
