粗集料含水率试验作业指导书

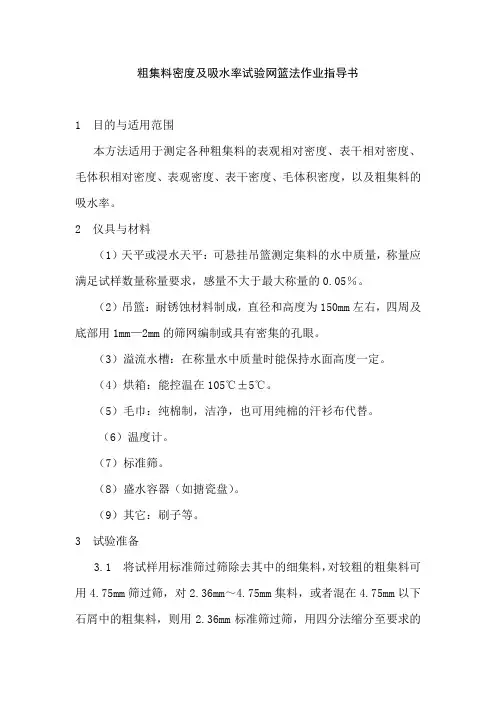

粗集料密度及吸水率试验网篮法作业指导书
粗集料密度及吸水率试验网篮法作业指导书1 目的与适用范围本方法适用于测定各种粗集料的表观相对密度、表干相对密度、毛体积相对密度、表观密度、表干密度、毛体积密度，以及粗集料的吸水率。
2 仪具与材料（1）天平或浸水天平：可悬挂吊篮测定集料的水中质量，称量应满足试样数量称量要求，感量不大于最大称量的0.05％。
（2）吊篮：耐锈蚀材料制成，直径和高度为150mm左右，四周及底部用1mm—2mm的筛网编制或具有密集的孔眼。
（3）溢流水槽：在称量水中质量时能保持水面高度一定。
（4）烘箱：能控温在105℃±5℃。
（5）毛巾：纯棉制，洁净，也可用纯棉的汗衫布代替。
（6）温度计。
（7）标准筛。
（8）盛水容器（如搪瓷盘）。
（9）其它：刷子等。
3 试验准备3.1 将试样用标准筛过筛除去其中的细集料，对较粗的粗集料可用4.75mm筛过筛，对2.36mm～4.75mm集料，或者混在4.75mm以下石屑中的粗集料，则用2.36mm标准筛过筛，用四分法缩分至要求的质量，分两份备用。
对沥青路面用粗集料，应对不同规格的集料分别测定，不得混杂，所取的每一份集料试样应基本上保持原有的级配。
在测定2.36mm～4.75mm的粗集料时，试验过程中应特别小心，不得丢失集料。
3.2 经缩分后供测定密度和吸水率的粗集料质量应符合表T0304-1的规定。
表T0304-1 测定密度所需要的试样最小质量公称最大粒径（mm）4.75 9.5161926.531.537.563 75每一份试样质量不少于(kg) 0.8 1 1 1 1.5 1.5 2 3 33.3 将每一份集料试样浸泡在水中，并适当搅动，仔细洗去附在集料表面的尘土和石粉，经多次漂洗干净至水清澈为止。
清洗过程中不得散失集料颗粒。
4 试验步骤4.1 取试样一份装入干净的搪瓷盘中，注入洁净的水，水面至少应高出试样20mm，轻轻搅动石料，使附着石料上的气泡逸出。
在室温下保持浸水24h。
集料室作业指导书
集料室作业指导书一、集料温湿度要求二、集料室工作要求1.试验人员每日上班对本室的仪器设备、工具、水、电进行检查，如有异常情况,应立即采取相应措施.2.试验人员应对所使用的仪器设备性能完全了解，做好使用记录。
3.试验人员在操作前应熟悉试验的操作步骤及注意事项,应尽量避免一边试验，一边查阅操作规程。
4.使用天平称量或进行筛分试验时，应避免吹风，必要时应关门窗及电风扇，以免造成称量不准或细颗粒损失.5.在操作过程中，如发现仪器异常，应立即关闭仪器,并查明原因。
6.试验样品做好标识,待检和试毕样品分别放在对应区域。
7.试验完毕,应将所有仪器擦干净，配件放回原处,较精密的仪器应放入柜内或套上防尘罩，试验废料当日清理。
8.离开试验室，关电（工作中的烘箱除外)关灯，打扫清洁。
三、作业流程：1.对样品进行检查2.备料(按照对应检测参数,参照试验规程的取样数量要求进行分料、备料）3.试验（严格按照试验操作规程的要求进行试验，确保试验数据的准确可靠)4.登记仪器使用记录5.试验数据整理,出具试验资料、报告。
四、作业指导:1.粗集料及集料混合料的筛分试验（1）、目的与适用范围测定粗集料（碎石、砾石）的颗粒组成。
对水泥混凝土用粗集料可采用干筛法筛分，对沥青混合料及基层用粗集料必须采用水洗法试验. （2）、设备和量具1、鼓风干烘箱：温度控制在(105±5）℃；2、天平或案称：感量不大于试样质量的0。
1％。
3、国家新标准方孔试验筛:根据需要选用规定的标准筛。
4、摇筛机、盘子、料铲、毛刷等（3）试验方法与步骤：1．按下表规定取样，烘干或风干后备用:颗粒级配试验所需试样数量2．取一份试样置105±5℃烘箱中烘干至恒重，称取干燥试验的总质量，准确至0.1%。
3. 将试样倒入按孔径大小从上到下组合的套筛（附筛底）上,按筛孔大小顺序过筛，当每号筛上筛余层的厚度大于试样的最大粒径时，应将该号筛上的筛余分成两份再次进行筛分,筛至每分钟通过量小于试样总量0．1％为止。
粗集料试验作业指导书
粗集料试验作业指导书新进碎石材料依据《公路工程集料试验规程》JTGE42-2005,进行颗粒级配、含泥量、泥块含量、压碎指标、针片状颗粒含量等试验检测。
按每批不大于7501同厂家、同品种检验一次。
本工程粗骨料应选用级配合理、粒行良好、质地均匀坚固的洁净碎石。
粗集料最大粒径不宜超过25mm（大体积混凝土除外）且不得超过保护层厚度的2/3,含泥量低于0.5%,泥块含量低于0.25%,压碎指标低于12%,针片状颗粒含量低于10%,表观密度大于2500kg/m3,松散堆积密度大于1430kg/m3；空隙率小于47%。
试验间的温度应保持在15°C〜30°C。
粗集料颗粒级配表粗集料取样1.取样方法试样：在料堆上取样时，取样部位应均匀分布。
取样前先将取样部位表层铲除，然后从不同部位抽取大致等同的石子15份（在料堆的顶部、中部和底部均匀分布的15个不同部位取得），组成一组试样；从皮带运输机上取样时，应用接料器在皮带运输机机尾的出料处定时抽取大致等量的石子8份，组成一组样品；从汽车上取样时，从不同部位和深度抽取大致等量的16份石子，组成一组样品。
2.取样数量单项试验的最少取样数量应符合下表要求：每一单项试验项目所需碎石或卵石最小取样质量（kg）3.试样处理碎石或卵石缩分时，应将样品置于平板上，在自然状态下拌匀，并堆成椎体，然后沿互相垂直的两个方向，分成大致相等的四份.取其对角的两份重新拌匀，再堆成锥体状,重复上述过程，直至缩分后的材料量略多于进行试验所必需的量为止。
碎石的含水率、堆积密度、紧密密度检验所用的试样，可不经缩分，拌匀后直接进行试验。
注：每批石料各项检测完成后要及时留样存放。
粗集料筛分测定方法1.仪器设备①烘箱：105±5°C②台秤：天平的称量30Kg，感量1g③方孔筛：孔径依次为2.36mm、4.75mm、9.5mm、16.0mm、19.0 mm、26.5mm的方孔筛以及筛的底盘和盖各一只④浅盘、毛刷。
粗 颗粒级配
221作业指导书集料
一、粗集料筛分试验
1、参数定义
粗集料筛分：是测定粗集料的颗粒级配及粗细程度。
2、试验方案
3、细集料筛分试验流程
4、数据整理及计算
4.1各筛分计筛余百分率（%）=（各筛筛余质量÷总质量）×100
4.2各筛累计筛余百分率（%）=本筛分计筛余百分率＋大于本筛的各筛的分计筛余百分率4.3各筛质量通过百分率（%）=100—各筛累计筛余百分率
4.4均准确至0.1%
试样总质量—(各筛筛余量之和＋底盘质量)
4.5损耗率（%）= ×100
试样总质量
4.6备注：要求进行两次平行试验。
第页，共页
JJ0201a
粗集料筛分(干筛法) 试验检测记录表
试验：复核：日期：年月日
第 3 页，共 3页
JB010201
粗集料试验检测报告
试验：审核：批准：日期：年月日（专用章）。
粗集料作业指导书
粗集料作业指导书1 目的为测定：粗集料中小于0.075mm的颗粒含量。
粗集料抵抗摩擦、撞击能力，用磨耗损失表示。
粗集料中软弱颗粒含量。
2 适用范围2.1 适用于公称粒径4.75mm~75mm的集料。
3 编制依据3.1《公路工程集料试验规程》JTGE42-2005。
3.2 《普通混凝土用砂、石质量及检验方法标准》 JGJ52-2006。
3.3 《建设用石》GB/T14685-2011。
4 试样要求4.1〈0.075mm颗粒含量表14.2洛杉机磨耗损值实验条件应满足JTGE42-2005标准中表T0317-1的要求。
4.3软石含量(软弱颗粒)过4.75mm筛筛除4.75mm以下颗粒。
5 试验方法5.1小于0.075mm含量：5.1.1称取式样1份装入容器中，加水，浸泡24h，用水在手中淘洗颗粒，使尘屑粘土与较粗颗粒分开，并使之悬浮于水中；缓缓地将浑浊液倒入1.18mm及0.075mm的套筛上，滤去小于0.075mm的颗粒。
试验前筛子的两面应先用水湿润，在整个实验过程中，应注意避免大于0.075mm颗粒的丢失。
5.1.2 再次加水于容器中，重复上述步骤，直至洗出的水清澈为止。
5.1.3 用水冲洗余留在筛上的细粒，并将0.075mm筛放在水中(使水面略高于筛内颗粒)来回摇动，以充分洗除小于0.075mm的颗粒，而后将两只筛上余留的颗粒和容器中已经洗净的试样一并装入浅盘，置于温度为105℃±5℃的烘箱中烘干至恒重，取出冷去至室温后，称取式样的质量。
5.2洛杉机磨耗损失试验5.2.1将不同规格的集料用水冲洗干净，置烘箱中烘至恒重。
5.2.2对所使用的集料，按JTGE42-2005中表T3017-1选择最接近的粒级类别，确定相应的试验条件，按规定的粒级组成备料、筛分。
其中水泥混凝土用集料宜采用A级粒度；沥青路面及各种基层、底基层的粗集料，T0317-1表中的16mm 筛孔也可用13.2mm筛孔代替。
试验作业指导书
1 目的、适用范围
本试验方法适用于粒径大于0.075mm的土颗粒组成。对于粒径大于60mm的土样，本试验方法不适用。
2 仪器设备
2.1标准筛。
2.2天平。
2.3摇筛机。
2.4烘箱、筛刷、烧杯、木碾、研钵及杵等。
3 试样
从风干、松散的土样中，用四分法按规定取有代表性的试样。
作业指导书目录
序号
文件名称
文件编号
1
土的颗粒分析试验方法（筛分法）
QDJC/ZY201-2011
2
土的含水率试验方法（烘干法）
QDJC/ZY202-2011
3
土的含水率试验方法（酒精燃烧法）
QDJC/ZY203-2011
4
界限含水率试验方法（液塑和塑限联合测定法）
QDJC/ZY204-2011
5
土的击实试验方法
QDJC/ZY225-2011
26
水泥胶砂强度检验方法（ISO法）
QDJC/ZY226-2011
27
水泥细度检验方法(负压筛法)
QDJC/ZY227-2011
28
水泥比表面积测定方法（勃氏法）
QDJC/ZY228-2011
29
混凝土立方体抗压强度试验方法
QDJC/ZY229-2011
30
混凝土抗折强度试验方法
QDJC/ZY215-2011
16
粗集料含泥量及泥块含量试验方法
QDJC/ZY216-2011
17
细集料筛分试验方法
QDJC/ZY217-2011
18
细集料压碎指标试验方法
QDJC/ZY218-2011
19
细集料表观密度试验方法（容量瓶法）
粗集料含水率试验
检测参数标准化流程1参数名称粗集料含水率2名称解释规定条件下测得的粗集料中水的量，以试样的烘前的质量与烘干后质量之差与烘干质量的百分率表示。
3 标准规范试验标准：《公路工程集料试验规程》(JTGE 42-2005)4目的与适用范围主要目的：为了换算施工配合比用的适用范围：测定碎石或砾石等各种粗集料的含水率。
5仪具与材料(1)烘箱：能使温度控制在105℃±5℃(2)天平：称量5㎏，感量不大于5g。
(3)容器：如浅盘等。
6试验环境要求：温度、湿度无特殊要求。
7试验工作程序及样品处置7.1样品收发程序现场采样活委托送样→样品编号→取样品→试验员进行试验→进行原始数据记录处理→填写试验报告→复核人复核签字→审核签字→批准签字→报告盖章（归档）→客户7.2试验工作程序按规范要求进行取样→进行试验→试验结束→样品集中处理→进行原始记录数据的处理→填写试验记录→出具试验报告→完毕8 操作过程8.1试验准备1105℃±5℃的烘箱中烘干至恒重。
8.1.3取出试样，冷却后称取试样与容器的总质量(m2)。
9 数据处理含水率按式(T0305-1)计算.精确至0.1％。
ω=1223100m m m m -⨯- (T0305-1)式中： ω——粗集料的含水率(％)；m 1-——烘干前试样与容器总质量(g)； m 2——烘干后试样与容器总质量(g)； m 3——容器质量(g)。
10 报告以两次平行试验结果的算术平均值作为测定值。
下面资料为赠送的地产广告语不需要的下载后可以编辑删除就可以，谢谢选择，祝您工作顺利，生活愉快！地产广告语1、让世界向往的故乡2、某沿河楼盘：生活，在水岸停泊3、一江春水一种人生4、某钱塘江边楼盘：面对潮流经典依旧5、海景房：站在家里，海是美景；站在海上，家是美景6、以山水为卖点的楼盘：山水是真正的不动产7、某城区的山腰上的楼盘：凌驾尊贵俯瞰繁华8、某地势较高的楼盘：高人，只住有高度的房子9、某学区房：不要让孩子输在起跑线上10、尾盘：最后，最珍贵11、回家就是度假的生活12、生命就该浪费在美好的事情上我们造城——2、我的工作就是享受生活——3、我家的客厅，就是我的生活名片——4、在自己的阳台看上海的未来——5、公园不在我家里我家住在公园里——6、这里的花园没有四季——7、***，装饰城市的风景——8、***，我把天空搬回家——9、房在林中，人在树下——10、生活，就是居住在别人的爱慕里——11、到〖星河湾〗看看好房子的标准——12、好生活在〖珠江〗——13、爱家的男人住〖百合〗城市岸泊：城市的岸泊，生活的小镇生活之美不缺少，在于发现情趣不在于奢华，在于精彩生活有了美感才值得思考……玫瑰庄园：山地生态，健康人生卓越地段，超大社区一种完整且完善的环境，像原生一样和谐原生景象自然天成人本理念精品建筑知名物业智能安防诚信为本实力铸造比华利山庄：海岸生活——引领世界的生活方式海岸生活——22公里的奢华海岸生活——高尚人生的序曲海岸生活——人与自然的融合苹果二十二院街：人文自然现代铺的蔓伸荣和山水美地：让世界向往的故乡香港时代：时代精英开拓未来领衔建筑，彰显尊贵绿地崴廉公寓：金桥40万平方米德国音乐艺术生活汇都国际：昆明都心，城市引擎财富之都风情之都梦幻之都文化之都商贸之都西部首座巨型商业之城颠峰商圈的原动力，缔造西部财富新领地新江湾城：绿色生态港国际智慧城新江湾城，一座承载上海新梦想的城区上海城投，全心以赴建设知识型，生态型花园城区风和日丽：入住准现楼，升值在望湾区大户，空中花园大格局下的西海岸市中心：市中心少数人的专属颠峰珍贵市中心的稀世名宅正中心城市颠峰领地颠峰勾勒稀世名宅繁华不落幕的居家风景地利皇者尽得先机稀世经典180席阳光国际公寓：阳光金桥来自纽约的生活蓝本钟宅湾：海峡西岸生态人居休闲商务区汇聚国际财富与人居梦想的绝版宝地二十一世纪是城市的世纪，二十一世纪也是海洋的世纪谁控制了海洋，谁就控制了一切站在蓝色海岸的前沿，开启一个新的地产时代东南门户海湾之心海峡西岸生态人居休闲商务区让所有财富的目光聚集钟宅湾，这里每一天都在创造历史上海A座（科维大厦）：创富人生的黄金眼掘金上海！创富人生！远东大厦：花小公司的钱，做大公司的事未来城：无可挑战的优势无可限量的空间绿地集团：居住问题的答疑者，舒适生活的提案人茶马驿栈：精明置业时机享受附加值财富最大化雪山下的世外桃源茶马古道上千年清泉之乡金地格林春岸：城市精英的梦想家园繁华与宁静共存，阔绰身份不显自露建筑覆盖率仅20%，令视野更为广阔占据最佳景观位置，用高度提炼生活完美演绎自然精髓，谱写古城新篇章创新房型推陈出新，阔气空间彰显不凡365天的贴身护卫，阔度管理以您为尊金地格林小城：心没有界限，身没有界限春光永驻童话之城我的家，我的天下东渡国际：梦想建筑，建筑梦想齐鲁置业：传承经典，创新生活比天空更宽广的是人的思想创新远见生活嘉德中央公园：一群绝不妥协的居住理想家完成一座改变你对住宅想象的超越作品极至的资源整合丰富住家的生活内涵苛求的建造细节提升住家的生活品质地段优势，就是永恒价值优势设计优势，就是生活质量优势景观优势，就是生命健康优势管理优势，就是生活品味优势空中华尔兹：自然而来的气质，华尔兹的生活等级享受，没有不可逾越的极限所谓完美的习惯，是舒适空间的心情定格！临江花园：经典生活品质风景中的舞台美林别墅：源欧美经典纯自然空间住原味别墅赏园林艺术淡雅怡景温馨自然钱江时代：核心时代，核心生活核心位置创意空间优雅规划人文景观财富未来城市精神，自然风景，渗透私人空间泰达时尚广场：是球场更是剧场城市经济活力源时尚天津水舞中国未来都会休闲之居创意时尚天天嘉年华健康快乐新境界商旅新天地缔造好生意城市运营战略联盟，参与协作，多方共赢华龙碧水豪园：浪漫一次，相守一生东方莱茵：品鉴品位宜家宜人建筑一道贵族色彩品鉴一方美学空间品位一份怡然自得荡漾一股生命活力坐拥一处旺地静宅体会一种尊崇感受常青花园（新康苑）：新康苑生活感受凌驾常规大非凡生活领域成功人士的生活礼遇拥有与自己身份地位相等的花园社区在属于自己的宴会餐厅里会宾邀朋只与自己品味爱好相同的成功人士为邻孩子的起步就与优越同步酒店式物管礼遇拥有[一屋两公园前后是氧吧]的美极环境水木清华：住在你心里福星惠誉（金色华府）：金色华府，市府街才智名门——释放生命的金色魅力真正了解一个人，要看他的朋友，看他的对手。
沥青与粗集料的黏附性试验（水煮法）作业指导书
沥青试验—作业指导
第 B 版 第 0 次修订
颁布日期： ******年 1 月 1 日
洁净水洗净，置温度为 105℃±5℃的烘箱中烘干，然后放在干燥中备用。
3.2.2 将大烧杯中盛水，并置加热炉的石棉网上煮沸；
4.试验步骤：
具体试验步骤依据《公路工程沥青及沥青混合料试验规程 JTG E20-2011》T 0616-1993 的方法进
行试验。
5.试验结果整理：
5.1 同一试样应平行试验 5 个集料颗粒，并由两名以上经验丰富的试验人员分别评定后，取平均
等级作为试验结果；
沥青与粗集料的黏附性等级
试验后集料表面沥青膜剥落情况
黏附性等级
沥青膜完全保存，剥落面积百分率接近 0
5
沥青膜少部为水移动，厚度不均匀，剥落面积百分率小于 10%
4
沥青膜局部明显为水所移动，基本保留在集料表面上，剥落面积百分率小于 30%
3
沥青膜大部分为水所移动，局部保留在集料表面上，剥落面积百分率大于 30%
2
沥青膜完全为水所移动，集料基本裸露，沥青全浮于水面上
1
6.试验报告: 试验报告应包括内容：○1 检测项目名称;○2 原材料的品种、规格和产地；○3 试验日期及时间;○4 仪 仪器设备名称、型号及编号；○5. 取平均等级作为试验结果；○6 执行标准；○7 要说明的其他内容。 7.试验注意事项： 7.1 2011 版中试验仪器和操作步骤与 2000 版标准有所不同，应注意区分，勿沿用老标准； 7.2 试验用水纯净水，有争议时可以用蒸馏水； 7.3 集料粒径 13.2-19mm 形状接近立方体规则； 7.4 浸入沥青后的集料应完全为沥青裹覆 7.5 烘箱温度为 105℃±5℃； 7.6 预先加热的沥青温度为 130℃-150℃； 7.7 煮沸的水处于微沸状态，不允许有沸开的泡沫； 7.8 评定等级时必须由两名以上经验丰富的试验人员分别评定。
粗集料含水率试验
T 0305-1994粗集料含水率试验1目的与适用范围测定碎石或砾石等各种粗集料的含水率；2 仪具与材料(1)烘箱：能使温度控制在105℃±5℃(2)天平：称量5㎏，感量不大于5g 。
(3)容器：如浅盘等。
3 试验步骤3.1根据最大粒径，按T0301的方法取代表性试样，分成两份备用。
3.2将试样置于干净的容器中，称量试样和容器的总质量(m 1)，并在105℃±5℃的烘箱中烘干至恒重。
3.3取出试样，冷却后称取试样与容器的总质量(m 2)。
4 计算含水率按式(T0305-1)计算.精确至0.1％。
ω=1223100m m m m -⨯- (T0305-1) 式中：ω——粗集料的含水率(％)；m 1-——烘干前试样与容器总质量(g)；m 2——烘干后试样与容器总质量(g)；m 3——容器质量(g)。
5报告以两次平行试验结果的算术平均值作为测定值。
T 0306-1994粗集料含水率快速试验(酒精燃烧法)1目的与适用范围快速测定碎石或砾石的含水率。
2仪具与材料(1)天平：称量1000g ，感量不大于1.0g 。
(2)容器：铁或铝制浅盘。
(3)大于50mL 的量筒或量杯。
(4)酒精：普通工业酒精。
3试验步骤3.1取洁净容器，称其质量(m 0)。
3.2向干净的容器中加入约500g 试样，称取试样与容器总质量(m 1)。
3.3向容器中的试样加入酒精约50mL ，拌和均匀点火燃烧，并不断翻拌试样，待火焰熄灭后，过1min 再加入酒精约50mL ，仍按上述步骤进行。
3.4待第二次火焰熄灭后，称取干试样与容器总质量(m 2)。
注：试样经两次燃烧，表面应呈干燥色，否则须再加酒精燃烧一次。
4计算粗集料含水率按式(T0306—1)计算，精确至0.1％。
ω=1220100m m m m -⨯- (T0306-1) 式中：ω—粗集料含水率(％)；m 0——容器质量(g)；m1——烧干前试样与容器总质量(g)；m2——烘干后试样与容器总质量(g)。
粗集料含水率试验作业指导书
粗集料含水率试验作业指导书
执行标准：SL352-2006
一、目的和适用范围
测定碎石或砾石的吸水率
二、仪器设备
1、烘箱：控温在105℃±5℃
2、天平：称量5kg，感量不大于5g
3、容器：如浅盘等
三、试验操作
1、根据最大粒径，按四分缩法缩分试样，分成两份备用。
2、将试样置于干净的容器中，称量试样和容器的总质量（m1），并在烘箱中烘干至恒重。
3、取出试样，冷却后称取试样与容器的总质量（m2）。
四、结果分析
1、含水率按下式计算，准确至0.1%
W=（m1-m2）/（m2-m3）×100
式中：W——粗集料的含水率%
m1——烘干前试样与容器总质量g
m2——烘干后试样与容器总质量g
m3——容器质量g
2、以两次平行试验结果的算术平均值作为测定值。
粗集料含水率试验
检测参数标准化流程
1参数名称
粗集料含水率
2名称解释
规定条件下测得的粗集料中水的量，以试样的烘前的质量与烘干后质量之差与烘干质量的百分率表示。
3 标准规范
试验标准：《公路工程集料试验规程》(JTGE 42-2005)
4目的与适用范围
主要目的：为了换算施工配合比用的
适用范围：测定碎石或砾石等各种粗集料的含水率。
5仪具与材料
(1)烘箱：能使温度控制在105℃±5℃
(2)天平：称量5㎏，感量不大于5g。
(3)容器：如浅盘等。
6试验环境要求：
温度、湿度无特殊要求。
7试验工作程序及样品处置
7.1样品收发程序
现场采样活委托送样→样品编号→取样品→试验员进行试验→进行原始数据记录处理→填写试验报告→复核人复核签字→审核签字→批准签字→报告盖章（归档）→客户
7.2试验工作程序
按规范要求进行取样→进行试验→试验结束→样品集中处理→进行原始记录数据的处理→填写试验记录→出具试验报告→完毕
8 操作过程
8.1试验准备
1
的烘箱中烘干至恒重。
8.1.3取出试样，冷却后称取试样与容器的总质量(m2)。
9 数据处理
含水率按式(T0305-1)计算.精确至0.1％。
ω=
1223
100m m m m -⨯-
(T0305-1)
式中： ω——粗集料的含水率(％)；
m 1-——烘干前试样与容器总质量(g)； m 2——烘干后试样与容器总质量(g)； m 3——容器质量(g)。
10 报告
以两次平行试验结果的算术平均值作为测定值。
粗、细集料、级配碎石作业指导书
粗集料试验作业指导书编制：复核：批复：中铁十七局集团第一工程有限公司工程检测中心细集料试验作业指导书编制：复核：批复：中铁十七局集团第一工程有限公司工程检测中心级配碎石试验作业指导书编制：复核：批复：中铁十七局集团第一工程有限公司工程检测中心目录1技术指标及要求 (1)1.1混凝土用粗集料 (1)1.2路面基层用集料（水泥稳定粒料） (3)1.3沥青混合料用粗集料 (4)2主要参数试验细则 (7)2.1粗集料筛分试验 (7)2.2含泥量及泥块含量试验 (10)2.3粗集料密度及吸水率试验(网篮法) (12)2.4粗集料堆积密度及空隙率试验 (15)2.5针片状颗粒含量(规准仪法) (19)2.6针片状颗粒含量试验(游标卡尺法) (20)2.7粗集料压碎值试验 (21)2.8粗集料磨耗试验（洛杉矶法） (22)2.9粗集料对沥青粘附性试验 (24)2.10粗集料含水率快速试验（酒精燃烧法） (25)2.11粗集料有机物含量 (26)2.12粗集料硫化物和硫酸盐含量 (27)2.13粗集料坚固性 (29)2.14粗集料岩石抗压强度 (31)2.15碱集料反应 (32)2.16粗集料冲击值试验 (33)2.17粗集料磨光值试验 (35)2.18粗集料超逊径颗粒含量试验 (38)2.19粗集料抑制碱骨料反应有效性试验 (39)公路工程用粗集料试验1技术指标及要求1.1混凝土用粗集料1．颗粒级配粗集料应按最大公称粒径的不同,采用2～4个粒级的集料进行掺配,并应符合表4-1的要求。
粗集料颗粒级配范围表1-12．主要技术指标(1)桥涵隧道结构混凝土用粗集料技术指标应符合表1-2规定。
碎石或卵石主要技术要求(JTG/T F050—2011)表1-2粗集料主要技术指标(JTG F30—2003)表1-31.2路面基层用集料（水泥稳定粒料）1.颗粒级配用于底基层的碎石最大粒径为37.5mm，用于基层的碎石最大粒径为31.5mm，碎石颗粒应接近立方体；细集料质地应坚硬、耐久、洁净，并具有良好级配，其合成级配应符合设计要求，一般参见表1-4的要求。
细集料含水率及表面含水率试验作业指导书
细集料含水率及表面含水率试验作业指导书执行标准：SL352-2006
一、目的和适用范围
测定砂的含水率及表面含水率。
二、仪器设备
1、烘箱：控温在105℃±5℃
2、天平：称量2kg，感量不大于2g
3、容器、浅盘
三、试验操作
1、取两份具有代表性的500g来样，分别放入已知质量的干燥容器中称量，记下每盘试样与容器的总量（m2），将容器连同试样放入烘箱中烘干至恒重，称烘干后的试样与容器的总量（m3）。
2、砂的含水率按下式计算至0.1%。
W=（m2-m3）/（m3-m1）×100
式中：W——砂的含水率（%）
m1——容器质量（g）
m2——未烘干的试样与容器总质量（g）
m3——烘干后的试样与容器总质量（g）
2、以两次试验结果的算术平均值为测定值。
W s=W-W x
式中：W s——砂的表面含水率（%）
W——砂的含水率（%）
W x——砂的吸水率（由T0330值求得）（%）3、以两次试验结果的算术平均值为测定值。
粗细集料试验
二、粗集料的筛分（干筛法）
1、5～10mm取试样不少于1㎏，10 ～20mm不少于1 ㎏，16.5 ～31.5mm不少于4㎏ 2、取试样一份置105℃±5℃烘箱中烘干至恒 重， 称取 干燥集料试样的总质量（m0），准确至0.1％。 3、将试样放入套筛中，进行筛分。不停的运动，人工筛 分时，集料在筛面上要同时水平及上下方向直至1分钟 内通过筛孔的质量小于筛上残余量的0.1％为止；用摇 筛机筛分与人工筛分一样，在筛完后都要确认1分钟内 通过筛孔的质量小于筛上残余量的0.1％。 4、筛上集料过多，可以分两次筛分。当筛余颗粒粒径大 于19mm时，筛分过程中允许用手指轻轻拨动颗粒， 但不得逐颗塞过筛孔。
5 计算
• 5.1 表观相对密度(视比重)γa、表干相对密度 γs、毛体积相对密度γb按式计算至小数点后3 位。 γs=m0/(m0+m1-m2) γs=m3/(m3+m1-m2) γb=m0/(m3+m1-m2) 式中：γa--集料的表观相对密度，无量纲； γs--集料的表干相对密度，无量纲； γb--集料的毛体积相对密度，无量纲； m0--集料的烘干质量，g; m1--水、瓶及玻璃片的总质量，g; m2--集料试样、水、瓶及玻璃片的总质量，g; m3--集料的表干质量，g.
4.7 将集料置于浅盘中，放入105±5摄 氏度的烘箱中烘干至恒重，取出浅盘，放 在带盖的容器中冷却至室温，称取集料的 烘干质量(m0).
• 4.8 将瓶洗净，重新装入洁净水，盖上 容量瓶塞，或用玻璃片紧贴广口瓶瓶口 水面，玻璃片与水面之间不得有空隙。 确认瓶中没有气泡，擦干瓶外水分后称 取水、瓶及玻璃片的总质量(m1)。
m5=m0-(∑mi+m底） 式中：m5——由于筛分造成的损耗(ɡ); m0------用于干筛的干燥集料总质量(ɡ); mi——各号筛上的分计筛余(ɡ); ⅰ——依次为0.075㎜、0.15㎜……至集料最大粒径 的排序; m底-----筛底(0.075 ㎜以下的部分)集料总质量(ɡ). 6.1.2 干筛分计筛余百分率 干筛后各号筛上的分计百分率计算,精确至0.1﹪. p′i=mi／(m0-m5) ×100 式中：p′i——各号筛上的分计筛余百分率（﹪）； m5——由于筛分造成的损耗(ɡ); m0------用于干筛的干燥集料总质量(ɡ); mi——各号筛上的分计筛余(ɡ); ⅰ——依次为0.075㎜、0.15㎜……至集料最大粒径的排序。 6.1.3干筛累计筛余百分率 各号筛的累计筛余百分率为该号筛以上各号筛的分计筛余百分率之和，精确至0.1﹪.
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
粗集料含水率试验作业指导书
执行标准：SL352-2006
一、目的和适用范围
测定碎石或砾石的吸水率
二、仪器设备
1、烘箱：控温在105℃±5℃
2、天平：称量5kg，感量不大于5g
3、容器：如浅盘等
三、试验操作
1、根据最大粒径，按四分缩法缩分试样，分成两份备用。
2、将试样置于干净的容器中，称量试样和容器的总质量（m1），并在烘箱中烘干至恒重。
3、取出试样，冷却后称取试样与容器的总质量（m2）。
四、结果分析
1、含水率按下式计算，准确至0.1%
W=（m1-m2）/（m2-m3）×100
式中：W——粗集料的含水率%
m1——烘干前试样与容器总质量g
m2——烘干后试样与容器总质量g
m3——容器质量g
2、以两次平行试验结果的算术平均值作为测定值。
