避雷器故障排除案例分析 图文 民熔
避雷器的异常处理(图文) 民熔

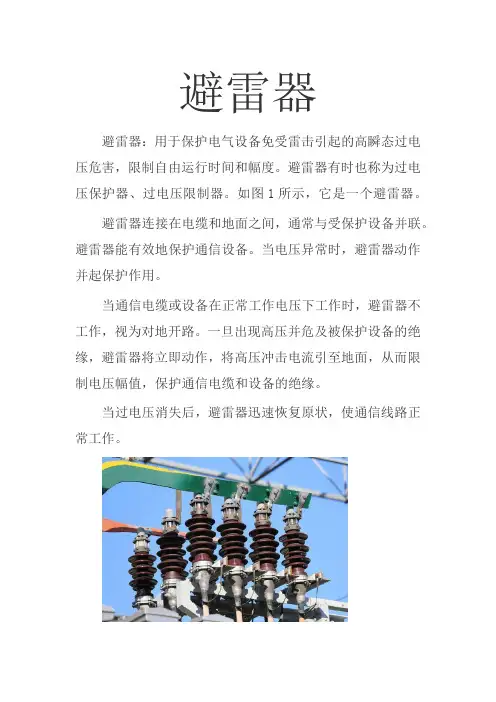

避雷器避雷器：用于保护电气设备免受雷击引起的高瞬态过电压危害，限制自由运行时间和幅度。
避雷器有时也称为过电压保护器、过电压限制器。
如图1所示，它是一个避雷器。
避雷器连接在电缆和地面之间，通常与受保护设备并联。
避雷器能有效地保护通信设备。
当电压异常时，避雷器动作并起保护作用。
当通信电缆或设备在正常工作电压下工作时，避雷器不工作，视为对地开路。
一旦出现高压并危及被保护设备的绝缘，避雷器将立即动作，将高压冲击电流引至地面，从而限制电压幅值，保护通信电缆和设备的绝缘。
当过电压消失后，避雷器迅速恢复原状，使通信线路正常工作。
因此，避雷器的主要作用是通过并联放电间隙或非线性电阻的作用，对入侵流动波进行削幅，降低被保护设备所受过电压值，从而起到保护通信线路和设备的作用。
避雷器不仅可用来防护雷电产生的高电压，也可用来防护操作高电压。
避雷器的作用是用来保护电力系统中各种电器设备免受雷电过避雷器推荐上海民熔电气拥有西高所权威认证报告被电压、操作过电压和工频瞬态过电压损坏的电器。
避雷器主要有保护间隙避雷器、阀式避雷器和氧化锌避雷器。
保护间隙主要用于限制大气过电压，一般用于配电系统、线路和变电站进线区段的保护。
阀式避雷器和氧化锌避雷器用于变电站和发电厂的保护。
主要用于限制500kV及以下系统的大气过电压，也可用于限制超高压系统内部过电压或内部过电压的后备保护。
变电站是电力系统的枢纽，一旦遭受雷击破坏，将造成大面积、长期停电。
为防止直击雷对变电站电气设备和建筑物的破坏，安装了足够数量的避雷针；避雷器是一种能释放雷电或电力系统操作过电压能量，保护电气设备免受瞬时过电压的危害，切断连续电流，不会造成系统接地短路的电气装置。
1保护间隙：是最简单的避雷器。
管式阻隔器：也是保护间隙，但放电后能自动灭弧；三阀式避雷器：将单个放电间隙分成多个短串联间隙，增加非线性电阻，提高保护性能；4磁吹式避雷器：采用磁吹式火花隙，提高灭弧能力，限制内部过电压氧化锌避雷器:利用了氧化锌阀片理想的伏安特性(非线性极高，即在大电流时呈现低电阻特性，限制了避雷器上的电压，在正常工频下呈高电阻特性)，具有无间隙，无续流残压低等优点不能限制内部过电压，被广泛使用。
110kVGIS避雷器故障实例分析
３ 原 因分 析 ３ ． １引起故 障的原因分析 根据 设备解 体情 况综 合分 析： （ １ ）放 电气 室 内部有 大量 的 放 电分 解物 附着，避 雷器 盆
［ ３ ］ 陈振 生．气体 绝缘 金属封 闭开 关设备 的状态 维护技 术 ［ Ｊ ］ ．电力 设
回装不规范作业带来的装配质量问题，回装方法见下图２ 所示。
瞄
＜ 二 ＝
图 ２避 雷器 导体 回装示意 图
参考Байду номын сангаас文献
［ １ ］ 邱毓昌 ． Ｇ Ｉ Ｓ 装置 及其绝缘技术 ［ ｉ ］ ． 北京 ： 水利 电力出版社 ， １ ９ ９ ４
［ ２ ］陈振 生 ．气体 绝缘金 属封 闭开关 设备 的状态 维护技术 【 Ｊ ］ ．电力 设
技术交流
１ Ｉ Ｏ ｋ Ｖ Ｇ Ｉ Ｓ避 雷器故 障实例 分析
龚 源 李佳 其 高 立超 王 晓飞 国 网甘肃 省 电力 公司 电力 科学 研 究院
摘要： 介绍某变电站 １ １ Ｏ ｋ Ｖ Ｇ Ｉ Ｓ 一间隔避 雷器发生跳 闸故障 ，进过现场拆卸检测及返厂解体 全面检 查，对故障进行 分析定性， 并针 对 故障原 因提 出建 议 。
盆 式绝 缘 子边 沿 至 嵌件 附近 发展 。 若 出现上述不规范装配情况，则存在 一定可能避雷器在 回装 过 程 中 因触 头 不能 准确 插 入或 插入 不 正 ，从 而 导致避 雷 器盆 式 绝缘
内部导体 触头 、绝缘拉 杆等 元件 无其它 异常 ，三通 壳体 内部 Ｂ 相 导体座 内有一 处螺钉有轻 微局放 烧蚀痕 迹，该位置 其它 部位 未见烧蚀痕迹 ，应为该位置落入异物粉尘所致 。
避雷器的工作原理和参数 (图文) 民熔
避雷器避雷器是普遍采用的入侵波保护装置，也是应用最广泛的过电压限制器，它实质是过电压能量的吸收器。
它与被保护设备并联运行，当作用电压超过-一定幅值后避雷器总是先动作，通过它自身泄放掉大量的能量，限制过电压，保护电气设备。
避雷器放电后，避雷器两端的过电压消失，系统正常运行电压又继续作用在避雷器两端，在这一正常运行电压作用下，处于导通状态的避雷器中继续流过工频接地电流，该电流称为工频电流，它以电弧放电的形式出现。
工频续流的存在一方面使相导线对地的短路状态继续维持，系统无法恢复正常运行。
作为过电压保护装置，当电网电压升高达到避雷器规定的动作电压时，避雷器动作，释放电压负荷，将电网电压升高的幅值限制在- 定水平之下，从而保护设备绝缘所能承受的水平，现代避雷器除了限制雷电过电压外，还能限制-部分操作过电压，因此称之为过电压限制器是更为确切的。
避雷器工作原理避雷器设置在与被保护设备对地并联的位置，如图所示，各种避雷器均有一个共同的特性，即在高电压作用下呈现低阻状态，而在低电压作用下呈现高阻状态。
在发生雷击时，当雷电波过电压沿线路传输到避雷器安装点后，由于这时作用于避雷器上的电压很高，避雷器将动作，并呈低阻状态，从而限制过电压，同时将过电压引起的大电流泄放入地，使与之并联的设备免遭过电压的损害。
在雷电侵入波消失后，线路又恢复了常传输的工频电压，这一工频电压相对雷电侵入波过电压来说是低的，于是避雷器将转变为高阻状态，接近于开路，此时避雷器的存在将不会对线路上正常工频电压的传输产生响应。
保护间隙结构及工作原理保护间隙：由两个电极组成。
当雷波浸入时，间隙首先击穿，工作母线接地，从而避免被保护设备上的电压升高，从而保护设备。
过电压消失后，间隙中仍存在工频连续电流。
由于间隙灭弧能力差，经常不能自动灭弧，导致断路器跳闸，这是保护间隙的主要缺陷。
因此，该间隙可用于自动重合闸。
保护间隙结构及工作原理结构及工作原理：常用的角形保护间隙如下图所示。
一起220kV母线避雷器故障的分析

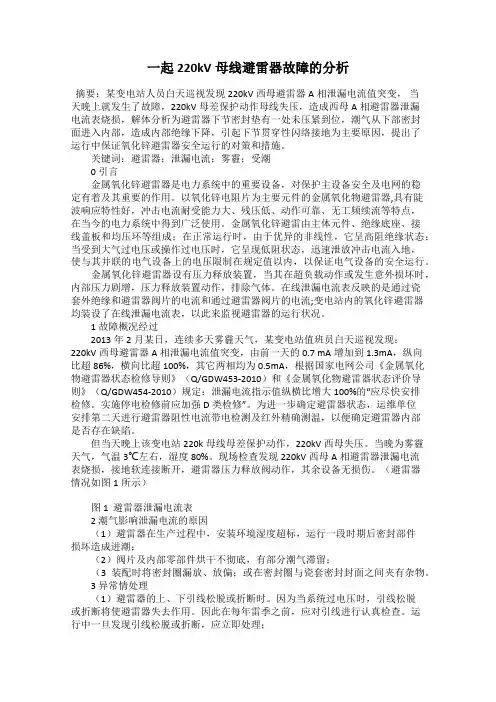

一起220kV母线避雷器故障的分析摘要：某变电站人员白天巡视发现220kV西母避雷器A相泄漏电流值突变，当天晚上就发生了故障，220kV母差保护动作母线失压，造成西母A相避雷器泄漏电流表烧损，解体分析为避雷器下节密封垫有一处未压紧到位，潮气从下部密封面进入内部，造成内部绝缘下降，引起下节贯穿性闪络接地为主要原因，提出了运行中保证氧化锌避雷器安全运行的对策和措施。
关键词：避雷器；泄漏电流；雾霾；受潮0 引言金属氧化锌避雷器是电力系统中的重要设备，对保护主设备安全及电网的稳定有着及其重要的作用。
以氧化锌电阻片为主要元件的金属氧化物避雷器,具有陡波响应特性好，冲击电流耐受能力大、残压低、动作可靠、无工频续流等特点，在当今的电力系统中得到广泛使用。
金属氧化锌避雷由主体元件、绝缘底座、接线盖板和均压环等组成；在正常运行时，由于优异的非线性，它呈高阻绝缘状态；当受到大气过电压或操作过电压时，它呈现低阻状态，迅速泄放冲击电流入地，使与其并联的电气设备上的电压限制在规定值以内，以保证电气设备的安全运行。
金属氧化锌避雷器设有压力释放装置，当其在超负载动作或发生意外损坏时，内部压力剧增，压力释放装置动作，排除气体。
在线泄漏电流表反映的是通过瓷套外绝缘和避雷器阀片的电流和通过避雷器阀片的电流;变电站内的氧化锌避雷器均装设了在线泄漏电流表，以此来监视避雷器的运行状况。
1 故障概况经过2013年2月某日，连续多天雾霾天气，某变电站值班员白天巡视发现：220kV西母避雷器A相泄漏电流值突变，由前一天的0.7 mA增加到1.3mA，纵向比超86%，横向比超100%，其它两相均为0.5mA，根据国家电网公司《金属氧化物避雷器状态检修导则》（Q/GDW453-2010）和《金属氧化物避雷器状态评价导则》（Q/GDW454-2010）规定：泄漏电流指示值纵横比增大100%的“应尽快安排检修。
实施停电检修前应加强D类检修”。
为进一步确定避雷器状态，运维单位安排第二天进行避雷器阻性电流带电检测及红外精确测温，以便确定避雷器内部是否存在缺陷。
避雷器参数讲解(图文)民熔
避雷器参数1.标称电压Un被保护系统的额定电压相符，在信息技术系统中此参数表明了应该选用的保护器的类型，它标出交流或直流电压的有效值。
2.额定电压Uc:能长久施加在保护器的指定端，而不引起保护器特性变化和激活保护元件的最大电压有效值。
3.额定放电电流Isn:给保护器施加波形为8/20μs 的标准雷电波冲击10 此时，保护器所耐受的最大冲击电流峋值。
4.最大放电电流 Imax:给保护器施加波形为8/20μs的标准雷电波冲击1次时，保护器所耐受的最大冲击电流峰值。
5电压保护等级上升：保护器在下列试验中的最大值：点火电压的1kV/ys斜率；额定放电电流的残余电压。
6响应时间TA：主要反映保护器中特殊保护元件的动作灵敏度和击穿时间。
在一定时间内的变化取决于Du/dt或di/dt的斜率。
7数据传输速率vs：表示每秒传输的比特数，单位为BPS，是数据传输系统中正确选择防雷装置的参考值，防雷装置的数据传输速率取决于系统的传输方式。
8插入损耗AE：在给定频率下插入保护器前后的电压比。
9回波损耗ar：表示保护设备（反射点）反射的前波所占的比例，是直接衡量保护设备是否与系统阻抗兼容的参数。
10最大纵向放电电流：当8/20us波形的标准雷电波对地一次时，保护器能承受的最大冲击电流的峰值。
11最大横向放电电流：在线路间施加波形为8/20μs的标准雷电波一次时，保护器能承受的最大冲击电流的峰值。
12线路阻抗UN为流过线路阻抗的总和。
它通常被称为“系统电阻13峰值放电电流：有两种：额定放电电流LSN和最大放电电流Imax。
13泄漏电流：指在75或80额定电压UN 下流过保护器的直流电流。
从安全运行的角度看，避雷器额定电压的选择还应遵循以下原则：1）避雷器的额定电压应高于安装现场可能出现的工频暂态电压。
在110kV及以上中性点接地系统中，可按上述方法选择。
②在110kV及以下的中性点非直接接地系统中，电力部门规程规定在单相接地情况下允许运行2h，有时甚至在断续地产生弧光接地过电压情况下运行2h以上才能发现故障,这类系统的运行特点对氧化锌避雷器在额定电压下安全运行10s构成严重威胁。
避雷器的安装与接地 图文 民熔
避雷器的安装与接地避雷器的介绍民熔氧化锌避雷器简称MOA，主要运用在电力系统中的过压保护，在正常状态下运行时，氧化锌避雷器处于绝缘状态，当受到大电压冲击时，避雷器中的阀门变成低阻状态或击穿。
能够很快的将运行电路中的过电压能量释放掉，氧化锌避雷器过电压是可以恢复的。
氧化锌避雷器介绍民熔民熔氧化锌避雷器HY5WS-17/50氧化锌避雷器10KV高压配电型 A级复合避雷器产品型号: HY5WS- 17/50 额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV 方波通流容量: 100A防波冲击电流: 57.5KV(下残压) 大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。
使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。
体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用民熔 HY5WZ-17/45高压氧化锌避雷器10KV电站型金属氧化锌避雷器民熔 35KV高压避雷器HY5WZ-51/134户外电站型氧化锌避雷器复合型避雷器的安装位置①安装在变压器中性点接地系统中大电流接地系统中的中性点不接地变压器，为防止因断路器非同期操作，线路非全相断线，或因继电保护的原因造成中性点不接地的孤立系统带单相接地运行时，应将变压器保护间隙与避雷器并接。
中性点接有消弧线圈的变压器，如有单相进线运行的可能，也应在中性点装设避雷器。
②安装在配电变压器高压侧配电变压器高压侧应安装避雷器，其与配变并联，上端接线路，下端接地。
另外在《架空配电线路设计技术规程》的规定，避雷器装置应尽量靠近变压器安装。
无间隙ZnO避雷器故障案例分析
无间隙ZnO避雷器故障案例分析摘要：本文通过对辖区内2座220KV变电站两组110KV无间隙ZnO避雷器在运行中发现缺陷后的带电检测及诊断性电气试验分析，对缺陷情况进行了分析判别，并总结相关的技术分析经验，对ZnO避雷器状态检修实施的必要性进行了阐述。
关键词：无间隙ZnO避雷器带电检测诊断试验缺陷分析Abstract: Within the jurisdiction of a 220 KV substations 2 two groups of 110 KV no clearance ZnO lightning arrester in operation of the defects found after charged detection and diagnosis of electrical test analysis, the paper analsizes the defects discriminated and summarizes overhaul necessity on爀攀氀愀琀攀搀technical experience on ZnO lightning arrester state .Key Words: no clearance ZnO lightning arrester charge detection diagnosis test defect analysis中图分类号：TG707文献标识码：A文章编号：前言：避雷器作为一种重要的过电压保护设备,其性能的优劣对电气设备的安全运行起着重大作用,在我省的系统过电压保护设备配置中,ZnO避雷器因具有保护比小、通流量大、非线性性能好等优点,已逐步取代碳化硅避雷器而处于主流配置地位。
因此对无间隙ZnO避雷器的检修维护就提出了相应的技术要求。
目前江苏南通地区的氧化锌避雷器主要为无间隙氧化锌避雷器，对于早期投运的氧化锌避雷器其电阻阀片长期承受运行电压，不同程度的出现老化现象。
一起10KV避雷器故障原因分析及防范措施
一起10KV避雷器故障原因分析及防范措施摘要：通过一起10kv异常运行的避雷器解体分析，发现异常原因是避雷器进行灌胶时，未进行抽真空处理或处理不到位，导致避雷器泄漏电流增大，阻性电流超标，提出了相应的预防对策。
关键词：10kv避雷器；故障分析；防范措施引言避雷器是一种过电压保护装置。
避雷器在配网线路中得到广泛应用，配电线路和设备的耐雷水平有所提高。
在目前运行过程中，因避雷器被击穿而发生的线路跳闸事故时有发生，这样供电的可靠性就得以降低，因为10kV线路在避雷器被击穿以后通过避雷器发生接地，需要在停电后处理隔离故障。
针对在运行维护中遇见的避雷器的典型事故，对于故障原因进行详细分析，同时提出相应解决措施。
1案例分析某供电所发生雷击导致线路障碍的统计数据。
如表1所示。
以表1可见，共12起线路障碍发生的位置主要有3处：绝缘导线、架空线路和电缆连接处、台架。
引起故障的位置除一起外，其余都发生在架空线路上，这与架空线路本身的分布固广、设备多、绝缘水平低的特点有密切关系。
据统计，配电网架空线路感应雷过电压一般不超过500kV，但已对配电网线路绝缘足以造成威胁。
架设避雷线是架空线路防止感应雷过电压的有效措施，但根据10kV配电网络自身的特点，一般不沿全线架设避雷线。
2关于避雷器故障原因分析2.1雷电感应过电压的概率和闪络特性根据对雷电流幅值进行取值，采用蒙脱卡罗方法，随机选取了采集点，并且随机产生多次雷击，对这些雷击所产生的最大感应过电压的结果进行统计分析，通过这个统计结果，有n次所引起的最大感应过电压大于等于U，然后再计算出每年每百公里配电线路产生的总次数N，当U为1.5倍CFO时，N就是每年每百公里配电线路的闪络次数。
同时，出于对有损大地的考虑，对采用的MTL模型也进行了分析，结果可以发现，随着大地电导率的增大，雷击引起的线路最大感应过电压也会随之减小，雷击次数的变化速率也会随之减小，雷击感应过电压超过某一个特定电压过电压值的次数也会随之减少。
一起避雷器阻性电流异常故障分析
一起避雷器阻性电流异常故障分析避雷器阻性电流是反应避雷器性能劣化的重要标志。
现以一起运行中带电测试发现的避雷器阻性电流异常为实例，通过解体对故障进行分析，并提出相应的措施。
标签：避雷器；阻性电流；缺陷分析引言金属氧化物避雷器（MOA）是一种重要的过电压保护电气设备，具有非线性优异、保护性能好、通流容量大、结构简单、造价低、性能稳定等优点[1]。
近来年，由于避雷器密封问题导致避雷器劣化时有发生，下面将结合一起运行中带电测试发现的避雷器阻性电流异常进行解体分析。
1 故障现象我局某变电站35kV避雷器是南阳金冠电气有限公司型号为YH5W-51/125W 的产品，出厂日期为2010年4月。
2017年2月14日，在进行该组避雷器运行电压下泄漏电流带电测试时，发现A、B相避雷器阻性电流测试值有明显增长（增长率为31.56%、92.31%）。
2月15日，对该组避雷器进行停电试验检查，发现A、B相避雷器各项试验数据均不合格，绝缘电阻分别为 3.6MΩ、2.5MΩ（要求≥1000MΩ），U1mA电压分别为4.8kV、2.6kV（要求≥73kV），I75%U1mA分别为76μA、115μA（要求≤50μA）。
2 缺陷分析解体前对该组避雷器进行复测，绝缘电阻、U1mA、I75%U1mA试验结果与之前测试结果一致。
在运行电压下对三相避雷器进行红外测温。
A相温度随时间有1.9℃的增幅，B相温度随时间有10.5℃的增幅，C相基本无变化。
40min后，B相温度（26.5℃）比C相温度（16.2℃）高10.3℃，A相（17.9℃）比C相温度（16.2℃）高1.7℃（图1）。
A、B相避雷器有故障且B相故障较为严重。
根据停电及复测试验数据，对B相解体进行故障原因分析。
该型避雷器为复合外套氧化锌避雷器，由17个氧化锌电阻片组成，其复合绝缘外套是复合硅橡胶材质，外绝缘筒是环氧树脂玻璃纤维材质，内绝缘筒为硅橡胶材质，外绝缘筒与内绝缘筒之间有空隙，避雷器上下密封盖与外绝缘筒之间的密封件为玻璃胶（图2）。
避雷器的试验与状态诊断 图文 民熔
避雷器避雷器是一种过电压保护装置，当电网电压升高达到避雷器规定的动作电压时，避雷器动作，释放电压负荷，将电网电压升高的幅值限制在一定水平之下，从而保护设备绝缘所能承受的水平，除了限制雷击过电压外，有的还能限制一部分操作过电压。
在由预防性试验向检修方式过渡的今天，避雷器安全运行故障诊断的重要性毋庸置疑。
本章将主要介绍避雷器的运行性能及故障诊断的三种方法避雷器试验，红外诊断和在线监测。
第一节避雷器试验避雷器在制造过程中可能存在缺陷而未被检查出来如在空气潮湿的时候或季节装配出厂，预先带进潮气在运输过程中受损，内部此碗破裂，并联电阻震断，外部瓷套碰伤或者在运输中受潮，瓷套端部不平，滚压不严，密封橡胶垫圈老化变硬，瓷套裂纹以及并联电阻和阀片在运行中老化等。
这些劣化都可以通过预防性试验来发现，从而防止避雷器在运行中的误动作和爆炸等事故。
避雷器按结构分为保护间隙和管式避雷器、阀式避雷器(配电型FS、变电所型FZ)磁吹阀式避雷器和金属氧化物避雷器。
其中保护间隙和管式避雷器、磁吹阀式避雷器等均被慢慢淘汰，阀式避雷器少有使用。
对于阀式避雷器的试验项目主要有可分两种情况:不带并联电阻的阀式避雷器主要试验项目有:绝缘电阻试验(用2500V兆欧表)、。
工频放电电压试验。
带并联电阻的阀式避雷器(包括FZ型，FCZ型和FCD型磁吹避雷器)试验主要试验项目有:绝缘电阻试验、工频放电电压试验和电导电流试验，其中电导电流试验可停电试验，也可带电进行测量.相对来说，金属氧化物避雷器目前得到越来越广泛的应用，下面就主要介绍一下金属氧化物的有关情况。
金属氧化物避雷器简介金属氧化物避雷器(MOA)又称氧化锌避雷器，是-种与传统避雷器概念有很大不同的新型避雷器，从80年代中期开始，它已在电力系统推广应用并已批量生产。
它主要由氧化锌压敏电阻构成，每-块压敏电阻从制成时就有它的一定开关电压(叫压敏电压)，在正常的工作电压下(即小于压敏电压)压敏电阻值很大，相当于绝缘状态，但在冲击电压作用下(大于压敏电压)，压敏电阻星低值被击穿，相当于短路状态。
避雷器接地引下线导通测试异常分析 (图文) 民熔
避雷器用于保护电气设备免受高瞬态过电压危害并限制续流时间也常限制续流幅值的一种电器。
本术语包含运行安装时对于该电器正常功能所必须的任何外部间隙，而不论其是否作为整体的一个部件。
注1：避雷器通常连接在电网导线与地线之间，然而有时也连接在电器绕组旁或导线之间。
注2：避雷器有时也称为过电压保护器，过电压限制器。
摘自：《电工术语避雷器、低压电涌保护器及元件》，GB/T 2900.12-2008。
2）避雷器是通信线缆防止雷电损坏时经常采用的另一种重要的设备购买避雷器，推荐：上海民熔电气集团接地引下线导通测试仪，接地装置的电气完整性是指接地装置中应该接地各种电气设备之间，接地装置的各部分及与各设备之间的电气连接性，及直流电阻值，也称为电气导通性。
电力设备的接地引下线与地网的可靠、有效连接是设备安全运行的根本保障。
由于接地引下线介入大气和土壤介质之中，而大气和土壤电化学腐蚀机理的差别和土壤表层结构组成不均匀性，使引下线比全部埋在地下的更容易腐蚀。
如果引下线腐蚀不能及时发现，严重时使设备失地运行。
因此，定期对接地装置进行接地引下线导通测试是很有必要的。
历年数据对比试验人员在500kV某变电站进行接地引下线导通测试时发现，二母避雷器C相两侧接地引下线接地阻抗值分别为916mΩ、915.4m Ω，大于规程要求（最大值200mΩ）。
试验人员将该接地阻抗值进行历年数据对比，发现测试值明显增大近百倍，如表1所示。
表1 历年接地阻抗值对比数据异常分析《输变电设备状态检修规程》规定：220kV及以上电压等级设备接地引下线导通试验周期为一年，避雷器类设备要求：≦200mΩ且导通电阻初值差≦50%（注意值），测量条件应与前一次相同。
《接地装置特性参数测量导则》要求：（1）良好的引下线测试值应小于50mΩ；（2） 50mΩ-200MΩ的引下线条件是可以接受的。
在以后的试验中注意其变化，对重要设备及时检查处理；（3） 200mΩ-1Ω离线条件差，重要设备应尽快检查处理，其他设备应及时检查处理；（4）如果1Ω以上引下线未与主接地网连接，应尽快检查处理。
避雷器的维护与检修 图文 民熔
避雷器的维护与检修1 概述(1)避雷器应用:电力系统输变电和配电设备在运行中会受到以下几种电压的作用：①长期作用的工作电压；②由于接地故障、谐振以及其他原因产生的暂态过电压；③雷电过电压；④操作过电压。
雷电过电压和操作过电压可能有较高的数值，单纯依靠提高设备绝缘水平来承受这两种过电压，不但在经济上是不合理的，而且在技术上往往也是不可能的。
积极的办法是采用专门限制过电压的电器，将过电压限制在一个合理的水平上，然后按此选用相应绝缘水平的设备。
避雷器是其中最主要的一种限制过电压的电器避雷器的保护特性是被保护设备绝缘配合的基础，改善避雷器的保护特性，可以提高被保护设备运行的安全可靠性，也可以降低设备的绝缘水平，从而降低造价。
设备电压等级越高，降低绝缘水平所带来的经济效益越显著。
避雷器的介绍氧化锌避雷器HY5WS-17/50氧化锌避雷器10KV高压配电型A级复合避雷器产品型号: HY5WS- 17/50额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV方波通流容量: 100A防波冲击电流: 57.5KV(下残压)大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。
使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。
体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用民熔 HY5WZ-17/45高压氧化锌避雷器10KV电站型金属氧化锌避雷器民熔 35KV高压避雷器HY5WZ-51/134户外电站型氧化锌避雷器复合型避雷器安装在被保护设备上，过电压由线路传到避雷器，当其值达到避雷器动作电压时避雷器动作，将过电压限制到某一定水平(称为保护水平)。
管式避雷器结构 (图文) 民熔
管式避雷器结构排气式避雷器一般称为管式避雷器，由产气管、内部间隙和外部间隙组成。
管式避雷器是一种具有很高灭弧能力的保护装置防护间隙由两个串联间隙组成。
大气中的一个间隙称为外间隙。
它的作用是隔离工作电压，防止工频泄漏电流流过采气管道烧毁；另一个安装在煤气管道内，称为内间隙或灭弧间隙。
排气式避雷器具有残压小、简单、经济的突出优点，但在运行过程中会发生瓦斯涌出，因此只适用于室外线路，阀式避雷器一般用于变电站。
2管子避雷器。
管式避雷器的灭弧能力与工频连续电流的大小有关。
原理结构见下表3、阀式避雷器。
阀式避雷器是由空气间隙和一个非线性电阻串联并装在密封的瓷瓶中构成的。
在正常电压下，非线性电阻阻值很大，而在过电压时，避雷器的组织非常小。
避雷器利用非线性电阻的特性来防止雷电：当雷电波侵入时，由于高电压（即过电压），间隙被击穿，非线性电阻值很小，雷电电流会迅速进入地面，从而防止雷电波的侵入。
当过电压消失时，非线性电阻值很大，间隙恢复到开路状态。
准备好防止雷电波的入侵。
三。
阀式避雷器。
阀门避雷器的结构主要由瓷绝缘套、火花隙和阀电阻组成。
避雷器的工作原理及结构3、阀式避雷器。
阀式避雷器其主要元件及作用是:(2)阀片电阻:是由金刚砂和水玻璃等混合后经模型压制成饼状。
它具有良好的伏安特性，当电流通过阀片电阻时，其电阻甚小，产生的残片(火花间隙放电以后，雷电流通过阀片电阻泄入大地，并在阀片电阻上产生- -定的电压降)不会超过被保护设备的绝缘水平。
当雷电流通过后，其电阻自动变大，将工频续流值限制在80A以下，以保护火花间隙可靠灭弧。
总之，阀式避雷器的工作原理是当线路正常运行时，避雷器的火花隙将线路与地面隔开。
当线路有危险的过电压时，火花隙会被击穿，雷电电流通过阀电阻排到地上，从而保护用电设备。
避雷器知识讲解 图文 民熔
避雷器知识讲解电力系统过电压过电压是指在电气线路或电气设备上出现的超过正常工作要求的电压。
可分为内部过电压和雷电过电压两大类。
)内部过电压内部过电压是由于电力系统内的开关操作、发生故障或其他原因，使系统的工作状态突然改变，从而在系统内部出现电磁振荡而引起的过电压。
内部过电压又分操作过电压和谐振过电压等形式。
内部过电压一般不会超过系统正常运行时相电压的3~4倍，因此对电力线路和电气设备绝缘的威胁不是很大。
雷电过电压雷电过电压又称大气过电压或外部过电压，它是由于电力系统内的设备或建筑物遭受来自大气虫的雷击或雷电感应而引起的过电压。
雷电过电压产生的雷电冲击波，其电压幅值可高达1亿伏，其电流幅值可高达几十万安，供电系统的危害极大。
避雷器的作用避雷器在正常工作电压下，流过避雷器的电流仅有微安级，相当于-一个绝缘体，当遭受过电压的时候，避雷器阻值急剧减小，使流过避雷器的电流可瞬间增大到数千安培，避雷器处于导通状态，释放过电压能量，从而有效地限制了过电压对输变电设备的侵害。
氧化锌避雷器优点结构简单,造价低廉，性能稳定在雷电过电压下动作后，无工频续流，是通过避雷器的能量大为减少，从而延长工作寿命氧化锌阀片通流能力大，提高了避雷器的动作负载能力和电流耐受能力无串联间隙，可直接将阀片置于六氟化硫组合电器中或充油设备中避雷器运行参数冲击电流耐受特性冲击电流耐受特性是避雷器耐受雷电和操作波电流的能力，它包括以下三个部分1.标称冲击电流耐受特性: 8/20μs电流波，电流幅值为该避雷器的标称放电电流，此特性相当于耐受雷电过电压的能力。
长持续时间冲击电流耐受特性:将充了电的长线路模型向避雷器放电，形成2000~ 3200μs的方波电流。
该特性相当于耐受最严重的操作过电压能力3.大冲击电流耐受特性: 4/10μs冲击电流，电流幅值为65kA或40kA,此特性相当于耐受大幅值短波雷电流的能力避雷器均压环110kV等级上一般使用均压环,他的目的主要是改变瓷式绝缘子片间的电压分布近导线侧的绝缘子电压降低,从而达到起始电晕电压之下，不至于发生电晕2.避雷器运行注意事项雷雨时，人员严禁接近防雷装置，以防止雷击泄放雷电流产生危险的跨步电压对人的伤害，防止避雷针.上产生较高电压对人的反击，防止有缺陷的避雷器在雷雨天气可能发生爆炸对人的伤害。
避雷器的参数、作用、结构 图文 民熔
避雷器的参数、作用、原理和结构避雷器避雷器是保证电力系统安全运行的重要保护设备之一，主要用于限制由线路传来的雷电过电压或由操作引起的内部过电压。
一旦出现不正常电压，避雷器产生作用，起到保护作用。
氧化锌避雷器是在20世纪70年代出现的--种新型避雷器,它具有无间隙、无续流、残压低等优点。
已经成为取代阀型避雷器、磁吹阀式避雷器的新一-代产品，在电力系统广泛使用。
陶瓷绝缘避雷器复合绝缘避雷器避雷器型号意义避雷器的主要性能参数及代表意义避雷器的铭牌意义避雷器的基本要求为了可靠地保护电气设备，使电力系统安全运行，需满足以下要求:避雷器的伏秒特性与被保护设备的伏秒性要正确配合，即避雷器的冲击放电电压任何时刻都要低于被保护设备的冲击电压。
避雷器的伏安型与被保护的电气设备的伏安型要正确配合,即避雷器动作后的残压要比被保护设备通过同样电流时所能耐受的电压低。
避雷器的灭弧电压与安装地点的最高工频电压要正确的配合，使在系统发生- -相接地的故障情况下，避雷器也能可靠地熄灭工频续流电弧，从而避免避雷器发生爆炸。
当过电压超过一-定值时，避雷器产生放电动作，将导线直接或经电阻接地，以限制过电压。
过电压过电压的定义、分类及危害(1) 什么是过电压?在电力系统正常运行时，电气设备的绝缘处于电网的额定电压下，由于雷击、操作、故障或参数配合不当等原因，电力系统中某些部分的电压可能升高，有时会大大超过正常状态下数值，此种电压升高称为过电压。
过电压过电压类型及危害(2)过电压的分类过电压主要分为内部过电压和大气过电压。
内部过电压:由于操作(合闸、拉闸)，事故(接地、短路、断线等)或其他原因，引起电力系统的状态发生突然变化，从一种稳态转变为另-种稳态的过渡过程，这个过程中可能产生对系统有危险的过电压。
这些过电压是系统内部电磁能的振荡和积聚引起的称为内部过电压。
内部过电压可分为工频过电压、操作过电压、谐振过电压。
大气过电压:是由于雷雨季节空中出现雷云时，雷云带有的电荷，对大地及地面上的一些导电物体都有的静电感应，使地面和附近输电线路感应出异种电荷，并由雷云电荷束缚着被感应的异种电荷。
一起110kV避雷器故障分析
一起110kV避雷器故障分析避雷器是电力系统一个过电压保护的设备，但长期承受着电力系统的运行电压，其氧化锌的电阻片会不断劣化，此外因避雷器的结构不良密封不严，其内部有可能出现受潮情况。
若处理不及时，避雷器会被击穿损坏或爆炸，对电力系统运行造成影响。
本文对一起110kV氧化锌避雷器的异常运行故障进行分析，经开展避雷器的解体试验后，发现出现异常运行故障的原因，并针对此问题提出有效预防氧化锌避雷器故障的对策措施。
标签：110kv;避雷器;故障1前言氧化锌避雷器于电力系统的过电压防护上具有到关键的作用，其有着结构较简单与性能较稳定及运输安装较便捷等优势，对电网稳定安全的运行供以可靠的保障。
氧化锌的金属特性属于非线性的伏安，是主要用来限制大气的过电压，于超高压的系统当中还备用作限制内过的电压或是被作为内过电压后备的保护。
氧化锌的避雷器于正常工作的电压下，流经避雷器电流是毫安或是微安的级别。
如果其遭受过电压的作用时，其内部的电阻会急剧下降，把过电压的能量导至大地，进而对电气设备起到保护的作用。
2避雷器故障的概况与解体的试验2017年6-8月，某一地区的供电单位经在线监测而发现某一变电站#2主变110kV氧化锌避雷器型号Y10W-100/260W出现了泄露电流与阻性电流的故障并呈现出上升的趋势，解体前在现场对各组避雷器的阻性电流进行带电检测，发现数据都存在着增长的情况，并且一部分阻性电流的已超出安全预警的数值，这在安全方面存在着严重隐患。
经对测试的数据加以分析（详见表1），避雷器局放与全电流都合格，0.75U1mA泄漏的电流超过标准（标准值应低于50μA），工频运行电压下的阻性电流不合格（标准的参考值低于220μA），从表1的数据中看出500523避雷器所泄漏的电流最大，此避雷器出厂的时间是2005年09月，投运的时间是2006年10月，需解体此避雷器来加以分析。
把此避雷器运送至试验室，根据顺序来拆卸其端盖的密封件与法兰，当拆开后发现密封圈与密封球都装配到位，无松动形变和锈蚀情况。
避雷器的原理及分类 图文 民熔
避雷器避雷器的工作原理:基于电弧放电技术，当电极间的电压达到一定程度时，击穿空气电弧在电极上进行放电。
避雷器牌子推荐：民熔电气优点:放电能力强，通流量大(可以达到100KA) 漏电流小，热稳定性好缺点:残压高，反映时间慢，存在续流工艺特点:由于金属电极在放电时承受较大电流，所以容易造成金属的升华，使放电腔内形成金属镀膜影响避雷器的启动和正常使用。
放电电极的生产主要还是集中在国外一些避雷器生产企业，，电极的主要成分是钨金属的合金。
工程应用:该种结构的避雷器主要应用在电源系统做B级避雷器使用。
但由于避雷器自身的原因容易引起火灾，避雷器动作后(飞出)脱离配电盘等事故。
根据型号的不同适合与各种配电制式。
工程安装时一定要考虑安装距离，避免引起不必要的损失和事故。
密闭式间隙避雷器现在国内市场有一种多层石墨间隙避雷器，这种避雷器主要利用的是多层间隙连续放电，每层放电间隙相互绝缘，这种叠层技术不仅解决了续流问题而且是逐层放电，无形中增大了产品自身的通流能力。
优点:放电电流大测试最大50KA (实际测量值)漏电流小无续流、无电弧、外泻热稳定性好缺点:残压高，反映时间慢工艺特点:石墨为主要材料，产品内采用全铜包被解决了避雷器在放电时的散热问题，不存在后续电流问题，最大的特点是没有电弧的产生，且残压与开放式间隙避雷器比较要低很多。
工程应用:该种避雷器应用在各种B、c类场合，与开放式间隙比较不用考虑电弧问题。
根据型号的不同该种产品适合与各种配电制式。
开放式放电管避雷器开放式放电管避雷器，实质与开放式间隙避雷器是一样的产品，都属于空气放电器。
但是与间隙放电器比较它的通流能力就降了一个等级。
优点:体积小通流能力强(10-15KA) 漏电流小无电弧喷泻缺点:残压较高有续流产品一致性差(启动电压、残压)反映时间慢。
密闭式气体放电管密闭式气体放电管也叫惰性气体放电管，主要是内部充盈了惰性气体，放电方式是气体放电，靠击穿气体来起到一次性泄放电流的目的。
避雷器爆炸典型案例分析
避雷器爆炸典型案例分析
一、事件现象
10年9月23日晚上20：04分左右，中控操作员发现龙山制造分厂1618跳停，导致窑主传因联锁跳停，随后2线窑和3线窑因电网电压波动相继跳停。
安排专业人员检查发现，1线原料电力室1618高压柜有放炮痕迹。
现场观察门玻璃被炸碎，壳体严重变形。
（图一、柜内避雷器避雷器损坏）（图二、损坏的避雷器分解后）（图三、618高压柜损坏）（图四高速开关柜B、C相熔断
器起跳）
二、原因分析
1、经拆开1618开关柜后，分析认为导致事故主要原因为柜内已损坏TBP过电压保护器在电网波动过程中被击穿炸毁，造成两相短路，桥体装置动作，引起总降快速开关动作，通过分析认为此次事故的原因是公司未严格按照股份公司下发《电力设备预防性试验规程》要求定期对该类设备进行预测、预试，已损坏的过电压保护器存在的隐患未及时发现，是导致此次故障发生的主要原因。
2、电气人员对相关设备的预测、预试的意识不强，按经验办事是导致此次事故发生的间接原因。
三、事件教训
1、加强对相关制度的学习和宣贯，认真领会制度内容，防止作业人员在制度执行上存在偏差或不足。
2、严格按照《电力设备预防性试验规程》的要求定期对电气设备进行预测、预试，及时暴露设备的隐患。
并分类建立预测、预试台帐。
3、利用检修机会安排专人做好高压开关柜等设备维护工作，同时做好该类设备的点、巡检工作，并做好记录。
