电线、电缆敷设施工方案
电线电缆敷设方法
电线电缆敷设方法电缆明敷在桥架上，普通电缆与应急电源电缆及同一路径向一级负荷供电的双电源电缆应分设桥架或采取隔离措施，在竖井内距离应大于300mm 或采用隔离措施。
应急电缆若不敷设在桥架上，应穿热镀锌钢管(SC)敷设。
(1)施工准备 项目 内容材料要求 电缆进场后，必须对电缆进行详细的检查验收，检查电缆的外观、规格型号、电压等级、长度、合格证、耐热阻燃的标识，并现场抽样检测绝缘层厚度和圆形线芯的直径。
作业条件 检查桥架安装是否完成及其支架的承重情况，并清理桥架内的杂物。
清理电缆敷设沿途的障碍，为放电缆创造良好的外部条件。
(2)施工工艺电缆敷设电缆敷设顺序：先大后小，每放一根，固定一根，固定顺序为由上而下。
本项目电缆竖井敷设方式拟采用“从上往下或从下往上”的方式敷设。
(4)电缆排列固定1)桥架内电缆应排列整齐，固定点一致。
电缆固定采用尼龙扎带，间距Iin 以内，每20m 用金属电缆卡作加强固定。
单芯电缆的固定卡不能形成闭合磁场回路。
机具表:(3)电缆施工方法电缆敷设采用人工敷设的方式:2）固定电缆用的夹具、扎带、捆绳或支托件等部件，应具有表面光滑、便于安装、足够机械强度和适合使用环境的耐久性。
3）电缆固定用部件采用经防腐处理的扁钢夹具或尼龙扎带、镀塑金属扎带。
强腐蚀环境应采用电缆夹或镀塑金属扎带。
4）电缆支架应符合下列规定：表面光滑无毛刺，适应使用环境的耐久稳固,满足所需要的承载能力，符合工程防火要求。
（5）电缆头制作所有接线端子均采用紧压铜端子，端子与电缆线芯截面相匹配，铜端子的压接采用手动式液压压接钳，采用热缩头、热缩管作为电缆头绝缘保护。
电缆终端制作好，与配电柜连接前要进行绝缘测试，以确认绝缘强度符合要求。
符合说明1-端子 2-2-线芯绝缘3-绝缘管4-四芯指套5-密封胶6-电缆护套7-四芯终端主体材料8-四芯中间主体材料（6）电缆的标识沿电缆桥架敷设的电缆在其两端、拐弯处、交叉处应挂标志牌，直线段每间隔IOm 增设示意图 预分支电缆及桥架内电缆安装示意图PVC标志牌。
电线的安装的施工方案
一、工程概况1. 工程名称：XX项目电线安装工程2. 工程地点：XX地区3. 工程规模：XX平方米4. 工程内容：室内外电线敷设、照明灯具安装、插座安装、配电箱安装等二、施工准备1. 技术准备：熟悉施工图纸，了解工程概况，明确施工工艺及质量要求。
2. 材料准备：电线、电缆、绝缘子、接线端子、灯具、插座、配电箱等材料。
3. 工具准备：电工工具、扳手、螺丝刀、线槽切割机、剥线钳、测电笔等。
4. 人员准备：电工、技术员、施工员等。
三、施工工艺及质量要求1. 电线敷设（1）电线敷设前，需检查电线绝缘层完好，无损伤。
（2）电线敷设时，应遵循“横平竖直、整齐美观、牢固可靠”的原则。
（3）电线穿越墙壁、楼板时，应使用金属管或PVC管保护，管内电线应留有适当余量。
（4）电线与管道、电缆桥架等交叉时，应保持一定距离，避免相互干扰。
2. 照明灯具安装（1）灯具安装前，需检查灯具质量，确保完好。
（2）灯具安装位置应合理，符合设计要求。
（3）灯具固定牢固，接线正确，绝缘良好。
3. 插座安装（1）插座安装位置应合理，符合设计要求。
（2）插座安装牢固，接线正确，绝缘良好。
（3）插座面板应安装端正，表面光滑，无明显划痕。
4. 配电箱安装（1）配电箱安装位置应合理，符合设计要求。
（2）配电箱安装牢固，接线正确，绝缘良好。
（3）配电箱面板应安装端正，表面光滑，无明显划痕。
四、施工进度安排1. 施工准备阶段：3天2. 电线敷设阶段：5天3. 照明灯具安装阶段：2天4. 插座安装阶段：1天5. 配电箱安装阶段：1天6. 工程验收阶段：1天五、安全文明施工措施1. 施工现场应设置安全警示标志，确保施工安全。
2. 施工人员应佩戴安全帽、安全带等防护用品。
3. 施工过程中，应注意防火、防触电、防坠落等安全措施。
4. 施工现场应保持整洁，及时清理施工垃圾。
5. 施工结束后，应进行工程验收，确保工程质量。
六、质量保证措施1. 施工过程中，严格按照施工图纸和规范要求进行施工。
电线、电缆敷设施工方案书
电线、电缆敷设施工方案书背景我方需要在某区域进行电线、电缆的敷设工作，为了确保施工的顺利进行，需要制定一份工方案书。
工程介绍工程范围本工程包含敷设长度约为 X 公里的电线、电缆线路。
工程内容本工程负责以下工作的实施：- 线路走向勘测- 带压穿管或管道敷设- 架空线、电缆沟或地下隧道敷设- 挖槽铺地以及拼装电缆沟工程实施施工方法敷设工程采用人工开挖和机械开挖相结合的方式，电线、电缆的敷设遵循相关的标准进行。
施工组织本工程由总经理统一调度，指定项目经理负责日常管理。
根据工程需要，配备专业的技术人员、机械设备和工具。
文明施工工程实施过程中，必须严格遵守现场文明施工要求，确保施工安全。
安全防护施工前，必须对施工现场进行细致勘测，并在施工现场设置安全防护措施，确保施工人员的人身安全和现场设备的安全。
质量保证本工程施工依据相关的标准，并遵守国家质量管理和验收要求，确保敷设效果和工程质量。
进度计划本工程的施工周期约为 X 月，计划如下：- 工程前期准备：1周- 线路走向勘测：2周- 带压穿管或管道敷设：2周- 架空线、电缆沟或地下隧道敷设：2周- 挖槽铺地以及拼装电缆沟：2周- 工程竣工验收：1周费用预算本工程预算费用约为 X 元，其中包括人工和机械设备的费用、物料费用以及管理费用。
支付方式本工程总费用将分月支付，每月支付金额为 X 元，施工期满后，最后一次支付。
现场质量验收工程竣工后，由业主对本工程进行现场质量验收，验收合格后，方可竣工。
如有质量问题，责任方需在规定时间内进行整改，直至达到验收标准。
竞工招标本工程将在 XX 时间进行竞工招标，招标方案将由项目经理制定并定期公告。
总结以上为本工程的工方案书，我们将秉承质量第一、安全第一的原则，高效、快速、负责的完成本工程。
如有疑问，请及时与项目经理联系。
电线、电缆敷设施工方案
电线、电缆敷设施工方案一、前言电线、电缆敷设是电气工程中不可或缺的一部分，良好的敷设方案可以确保电气系统的正常运行和安全性。
本文将针对电线、电缆敷设的施工方案进行详细介绍，包括施工准备、敷设过程、验收标准等内容，旨在为相关从业人员提供参考和指导。
二、施工准备1. 现场勘察在进行电线、电缆敷设工程前，必须进行现场勘察，了解敷设地形、周围环境、地下管线情况等。
根据勘察结果确定敷设线路、设备、施工工艺等。
2. 施工图纸设计根据现场勘察结果，进行施工图纸设计，包括线路走向、敷设方式、配管方式等，确保施工方案合理有效。
3. 材料准备准备好所需的电线、电缆、配管、接头等材料，确保数量充足，质量符合标准要求。
4. 人员培训对参与敷设工程的人员进行培训，包括安全操作规程、施工注意事项、应急处理措施等，确保施工过程安全顺利。
三、敷设过程1. 进场施工按照施工图纸要求，组织人员进场施工，按照线路走向、要求进行铺设电线、电缆。
2. 敷设方式根据不同的场地情况和线路要求，采用不同的敷设方式，包括明敷、暗敷、埋地敷设等，确保敷设效果达到要求。
3. 接头处理在敷设过程中的接头处理非常重要，必须按照标准要求进行处理，保证接头牢固可靠。
4. 完工验收敷设完成后，进行完工验收，检查线路连接是否正常、绝缘情况是否合格、设备是否安装稳固等，确保敷设质量符合标准要求。
四、验收标准1. 线路连接线路连接必须牢固，接头应无松动现象，连接牢固可靠。
2. 绝缘情况线路绝缘电阻应符合相关标准要求，保证电气设备正常运行，避免漏电、短路等安全隐患。
3. 安装稳固电线、电缆应安装稳固，不得晃动、移位，确保设备长期稳定运行。
五、总结电线、电缆敷设施工方案是电气工程中的重要环节，本文从施工准备、敷设过程、验收标准等方面进行了详细介绍，希望能为相关从业人员提供参考和指导。
在实际工程中，务必严格按照标准要求进行施工，确保电气设备的安全运行和正常使用。
以上即为本文的完整内容，谢谢阅读！。

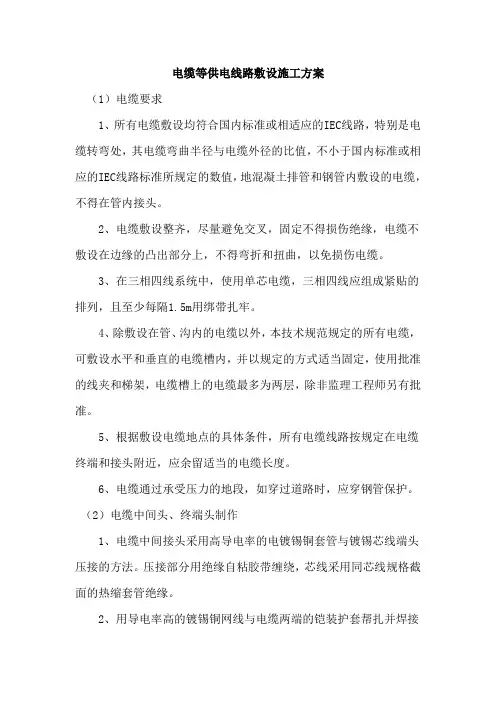

电缆等供电线路敷设施工方案
电缆等供电线路敷设施工方案（1）电缆要求1、所有电缆敷设均符合国内标准或相适应的IEC线路，特别是电缆转弯处，其电缆弯曲半径与电缆外径的比值，不小于国内标准或相应的IEC线路标准所规定的数值，地混凝土排管和钢管内敷设的电缆，不得在管内接头。
2、电缆敷设整齐，尽量避免交叉，固定不得损伤绝缘，电缆不敷设在边缘的凸出部分上，不得弯折和扭曲，以免损伤电缆。
3、在三相四线系统中，使用单芯电缆，三相四线应组成紧贴的排列，且至少每隔1.5m用绑带扎牢。
4、除敷设在管、沟内的电缆以外，本技术规范规定的所有电缆，可敷设水平和垂直的电缆槽内，并以规定的方式适当固定，使用批准的线夹和梯架，电缆槽上的电缆最多为两层，除非监理工程师另有批准。
5、根据敷设电缆地点的具体条件，所有电缆线路按规定在电缆终端和接头附近，应余留适当的电缆长度。
6、电缆通过承受压力的地段，如穿过道路时，应穿钢管保护。
（2）电缆中间头、终端头制作1、电缆中间接头采用高导电率的电镀锡铜套管与镀锡芯线端头压接的方法。
压接部分用绝缘自粘胶带缠绕，芯线采用同芯线规格截面的热缩套管绝缘。
2、用导电率高的镀锡铜网线与电缆两端的铠装护套帮扎并焊接在一起，保证原有铠装护套的截面及导电率不降低。
用自粘绝缘胶带将铠装护套缠绕，厚度同电缆外护套。
用与电缆外经同规格截面的热缩套管防护。
3、按规定使用电缆终端，制作电缆终端头时，选择与电缆型号、规格、截面一致的电缆密封套。
4、电缆线终端应采用压接连接的电缆接线端子，接线端子选用高导电率的铜端子。
压接前将电缆芯线按规定尺寸用剥线钳剥去绝缘层，用细砂纸将电缆芯端头的毛刺打磨平滑，将接线端子一端套管内的毛刺打磨平滑，将导物清理干净。
电缆芯线和接线端子镀锡处理，以防止导线发热氧化。
用专用液压压接钳及模具将接线端子和芯压接在一起，使电缆芯线与接线端子形成密实的整体。
5、铠装电缆在连接以前，所有的铠装、铠装夹具、接触铠装夹具的连接器的表面彻底清理，安装时铠装夹具应该扭紧，以确保良好的电接触。
电线管敷设工程施工方案
电线管敷设工程施工方案一、工程概述二、施工准备1.组织施工人员：根据工程规模和施工期限，合理组织、调配施工人员，确保施工进度。
2.准备施工材料：根据设计要求和施工计划，准备好符合国家标准的电线管、电线、电缆等材料。
并做好材料验收工作，保证质量合格。
3.准备施工机具：根据工程需求，准备好各种施工机具，如电钻、电锤、钢筋剪、切割机等。
4.编制施工组织设计：根据工程特点和施工要求，制定合理的施工组织设计，详细阐述施工步骤和措施，并做好安全预防措施。
三、施工流程1.现场勘察：在动工前，对建筑物进行现场勘察，了解建筑结构、走线走向等情况，制定合理的敷设线路方案。
2.准备工作：对施工现场进行清理，确保施工区域干净整洁。
对敷设的线路进行标记，确定管道的走向和尺寸。
3.施工电线管敷设：采用电钻、电锤等机械设备，在建筑物的墙壁和地面进行预埋孔洞处理。
根据设计要求，在孔洞中放置电线管，采用专用胶水粘贴牢固，保证管道不松动。
4.弯曲处理：根据设计要求，对需要弯曲的线管进行处理。
使用电缆弯管、弯头等器材，将电线管按照规定的弧度进行弯曲，保证线管的走向和弯曲半径符合设计要求。
5.连接设备：根据设计要求，在线管的适当位置进行管道相互连接。
使用专用管件和接头，将管道连接起来，确保线路的连续性。
6.敷设电线电缆：根据设计要求，选择合适的电线电缆，将其敷设在电线管内。
使用专用工具，确保电线电缆不被损坏，保证电力传输质量。
7.终端处理：在线管的起止位置，进行终端处理。
使用终端盒、接线端子等设备，将电线电缆与设备进行连接，保证线路的安全可靠。
8.检查验收：在施工完成后，进行检查验收。
检查线路的安装质量和设备连接情况，确保符合设计要求，排除安全隐患。
四、安全措施1.穿戴防护用品：施工人员必须穿戴安全帽、防护鞋、手套等防护用品，确保施工安全。
2.施工现场围挡：对施工现场进行围挡，设置明显的警示标志，保证施工区域的安全。
3.电线电缆保护：在施工过程中，要注意保护电线电缆，避免损坏。
电缆敷设施工方案
电缆敷设施工方案一、工程背景电缆敷设是在建筑物内、地下或地面上进行的电力、通信、电视、计算机等电缆线路的安装工作。
其目的是为了满足建筑物的用电、通信和信息传输需求。
因此，电缆敷设的质量与效率对建筑物的正常运行有重要的影响。
本方案将重点介绍电缆敷设的施工方案，以确保工程的顺利进行。
二、工程要求1.安全要求：施工过程中严格遵守相关安全规定，保证工人的生命财产安全。
2.功能要求：电缆敷设的线路连接和分布应按照规划要求进行，保证各个房间和区域的正常用电和通信需求。
3.美观要求：电缆敷设应尽量避免对建筑物外观的影响，线路应整齐美观，不得乱拉乱堆。
三、施工方案1.施工前准备1.1.制定详细的施工计划，包括施工过程的时间安排、设备材料的准备、人员的调度等。
1.2.准备必要的施工工具和设备，如电缆敷设工具、电容器、铲子、锤子等。
1.3.清理施工现场，确保施工区域干净整洁，方便施工进行。
2.材料准备2.1.根据设计要求，准备合适规格的电缆线缆、电缆管道和配件等材料。
2.2.对所需材料进行验收，确保质量符合要求。
3.场地标定3.1.按照设计要求，在施工现场进行场地标定，确定电缆线路敷设的走向。
3.2.标定各个房间和区域的电缆线的起始点和终点，并进行编号。
4.敷设电缆线缆4.1.根据场地标定的线路走向和编号，在墙面上挖槽或者开槽，形成电缆敷设的通道。
4.2.首先敷设主干电缆线，然后按照需求敷设分支线路。
4.3.在敷设电缆线的同时，根据实际需要穿线，将线缆从一个房间或区域输送到另一个房间或区域。
5.安装电缆管道和配件5.1.如有需要，安装电缆管道，将电缆线进行保护，并提高电缆的美观度。
5.2.安装电缆盘、吊盘、固定夹等配件，确保电缆线的固定和稳定。
6.敷设穿线管道6.1.如有需要，在施工现场安装穿线管道，将电缆线从一个房间或区域输送到另一个房间或区域。
6.2.确保穿线管道的通畅，方便后续的维护和更换。
7.配线和连接7.1.安装插座、开关等电器设备，并进行电气连接。
电缆电线敷设工程施工方案
电缆电线敷设工程施工方案一、工程概况为了保障城市电力和通信网络的良好运行，我公司将负责对城市某区域的电缆电线进行敷设工程。
该区域是城市的商业中心，人流量大，对电力和通信的需求量也较大。
本次工程目标是在不影响周边商业活动和人流的情况下，完成对电缆电线的敷设，并确保工程质量和安全。
二、施工准备1. 施工人员和技术准备：我公司将组织一支经验丰富的施工队伍，其中包括电力专业技术人员、施工工人和安全监督人员。
所有施工人员应经过相关培训，并持有相应资质证书。
2. 施工设备准备：我公司将准备好所有必要的施工设备，包括挖掘机、电缆敷设机、电缆测试仪等，以确保施工的顺利进行。
3. 施工材料准备：根据设计图纸和工程需求，准备好足够的电缆、电线、管道、护套等敷设所需材料，确保工程材料的质量符合相关标准。
4. 安全准备：提前制定安全生产方案和施工现场的安全防护措施，并对施工人员进行安全培训，确保施工期间的安全管理。
三、施工流程1. 勘察和设计：由资深的电力设计师对施工区域进行详细的勘察，确定电缆电线敷设的路线和方案，并制定详细的设计方案和施工图纸。
2. 现场准备：在施工现场进行必要的场地清理和准备工作，确保施工区域的平整和安全，并为施工设备的进场和安装做好准备。
3. 挖掘和敷设：安排挖掘机对敷设线路进行挖掘，同时对管道进行埋设和固定，保证管道的平整和牢固，然后进行电缆和电线的敷设，按照设计图纸和方案进行敷设工作，确保电缆电线的布线合理和整齐。
4. 测试和调整：在敷设完成后，对敷设的电缆和电线进行必要的测试和调整，确保其电气性能和连接质量符合要求，同时做好相关记录和标识，方便日后的维护和管理。
5. 完工验收：施工结束后，对工程进行全面的验收，确保工程质量和安全，同时交付相关部门进行验收和验收。
四、施工安全和质量保障1. 施工安全：在施工期间，严格执行安全生产管理制度，落实施工现场的安全防护措施，持续加强对施工人员的安全培训和教育，严格遵守相关安全规定，确保施工过程中的安全。
电线敷设施工方案
电线敷设施工方案一、电线敷设方案1、电缆中必须包含全部的工作芯线和用作保护零线或保护线的芯线。
需要三相四线制配电的电缆线路必须采用五芯电缆，五芯电缆必须包含淡蓝、绿/黄二种颜色的绝缘芯线，淡蓝色芯线必须用作N 线，绿/黄双色芯线必须用作PE线，严禁混用。
2、电缆线路应该采用埋地或架空敷设，严禁沿地面明敷，并应避免机械损伤和介质腐蚀，埋地电缆路径应设警示标志。
3、电缆直接埋地敷设的深度不应小于0.7m，并应在电缆紧邻上下左右均匀敷设不小于50mm厚的细沙，然后覆盖砖或硷板等硬质保护层。
4、埋地电缆在穿越建筑物、构筑物、道路、易受机械损伤、介质腐蚀场所及引出地面从2，0m高处到地下0.2m处，必须加设防护套管，防护套管内径不应小于电缆外径的1.5倍。
5、埋地电缆与其附近外电电缆和管沟的平均间距不得小于2m。
6、埋地电缆的接头应设在地面上的接线盒内，接线盒应能防水、防尘、防机械损伤，并远离易燃、易爆、易腐蚀场所。
7、架空电缆应沿电杆、支架或墙壁敷设，并采用绝缘子固定，绑扎线必须采用绝缘线，固定点间距应能保证电缆能够承受自重所带来的荷载，沿墙敷设时最大弧垂距地不得小于2m。
架空电缆严禁沿脚手架、树木或其他设施敷设。
8、在建工程内的电缆线路必须采用电缆埋地引入，严禁穿越脚手架引入。
电缆垂直敷设应充分利用在建工程的竖井、垂直孔洞等，并宜靠近电负荷中心，固定点每层楼不得小于一处。
电缆水平敷设宜沿墙或门口刚性固定，最大弧垂距地不得小于2m。
装饰装修工程或其他特殊阶段，应补充编制单项施工用电方案。
电源线可沿墙角、地面敷设，但应采取防机械损伤和防电火措施。
9、电缆线路必须有过载保护和短路保护。
二、安全用电要点1、任何用电范围内，均需接受电工的管理、指导，不得违规。
2、机电设备应单设开关，严禁一闸多用。
3、一切电线接头均要接触牢固，严禁随意接电，电线接头严禁裸露空间。
4、任何拖地电线必须做好防水、防漏电工作。
5、现场照明室外灯具距地面高度不低于3m，室内灯具不低于2.4m，并不得随意挪动充作行灯使用。
电线电缆敷设及电缆头制作安装施工方案
电线电缆敷设及电缆头制作安装施工方案
一、施工准备
1.搭建施工条件
1）首先，根据施工现场的实际情况，建立安全施工现场，并进行必
要的安全防护措施；
2）其次，检查施工工具是否完好，确保施工设备可以正常使用；
3）再次，检查电线电缆材料的质量是否符合相关标准，保证材料的
质量；
4）最后，在施工前，应充分准备施工设备、防护用具、施工材料等，确保施工进程的顺利进行。
2.安排施工人员
对于电线电缆敷设工程而言，施工队应按照专业分工的原则，安排相
应的施工人员，并对施工人员的能力进行考核，保证施工进行的安全有效。
二、施工流程
1.电线电缆敷设工程
（1）首先，按照设计要求完成电线电缆槽、托架的铺设；
（2）其次，在电线电缆槽、托架中铺设预制线缆；
（3）再次，将电线电缆按照图纸设计要求，进行敷设，并用胶带和
金属环将电线电缆固定住；
（4）最后，完成电线电缆敷设工程，进行外观、电性能的检查，保证敷设质量。
2.电缆头制作
（1）首先，将电线电缆的端头切断，保留25毫米的接头头；
（2）其次，使用锤子将接头头拆开，用剪刀剪去金属缠绕，彻底拆开接头头；。
电缆敷设和接线施工组织方案
电网安装工程施工设计目录1. 概述_2.施工准备3、施工进度及人力安排4、施工过程5、施工方法及工艺要求6.质量保证7. 安全事项8、相关技术参考文件一、概述电缆敷设是电气安装工程中的一个重要环节。
粤海万家F1区电气外网安装工程电缆大部分沿桥敷设，现场安装的桥架层数多，吊装高，转弯导向。
上下引线较多，给电缆的敷设增加了很多困难。
施工过程中需要周密安排，合理规划，才能有效完成任务。
1.1电缆敷设外壳：见下面的工作包代号表，该编号和系统的电缆表中的所有电缆都必须敷设。
2.2数量：1. WDZC(N)-0.6/1Kv-4*185mm 2 :12549m；2、YJV-0.6/1Kv-4*120mm 2 :9868m；3、YJV-0.6/1Kv-4*6mm 2 :442m；4、YJV-0.6/1Kv-4*10mm 2 :95m；5、YJV-0.6/1Kv-4*25mm 2 :1423m；6、YJV-0.6/1Kv-4*35mm 2 :500m；7、YJV-0.6/1Kv-4*50mm 2 :190m；8、YJV-0.6/1Kv-4*150mm 2 :160m；2.3敷设电缆电压等级：低压电缆：0.6/1Kv、500v；2.4电缆截面积：4 × 185、4 × 150、4 × 120、4 × 50、4×35、4 ×25、4 × 10、4 × 6电力电缆。
2.5电缆敷设方法：一个。
主要沿桥敷设，直埋地下；湾。
从桥架到设备，使用电缆夹固定开放式应用；C。
通过保护管直接埋入。
2.6 其他：沿桥敷设高度一般在2 ～ 5m之间，最远敷设距离380m左右。
2. 施工准备2.1技术准备2.1.1施工人员应熟悉电缆台和电缆桥架布置。
2.1.2 确保待敷设电缆已按计划到达施工现场，各种类型规格的存放地点清晰，电缆技术指标符合设计要求2.1.3熟悉电气设备名称、代号和电缆线路名称编号，并与桥架图上的代号核对。
电缆敷设及管内穿线施工方案
电缆敷设及管内穿线施工方案
一、电缆敷设
1、电缆敷设前根据临电图纸选定电缆规格型号，并进行电缆绝缘测试和耐压测试合格以后，在电缆首末端设置好标识方能敷设；
2、电缆敷设方式，根据现场具体情况采用以下敷设方式：当电缆采用埋地敷设时，做法标准；建筑内电缆沿墙或梁下架空敷设时电缆支架采用L40*4或L50*5角钢制作“L”型支架；楼层竖向电缆垂直敷设时，主干电缆采用成品电缆支架每层设置，支线电缆采用绝缘穿刺线夹形式从主线分出。
3、将电缆敷设用机具准备到位，并在埋地管道中穿好牵引线，通过人力和电动机结合方式逐步将电缆敷设到位，并在首末端预留足够长度。
4、电缆两端测量好长度后剥除电缆外皮并用液压钳制作电缆头，然后将干包式电缆头接入配电箱或用电设备上；
5、电缆敷设完成后进行电缆绝缘电阻测试，同时挂好标识标牌，标志牌上应注明电缆编号、规格、型号及电压等级及起始位置。
二、管内穿线
1、根据临电图纸确定始端到终端，找好水平或垂直线，用颜色线沿墙壁、顶棚等处，在线路的中心线进行划线；
2、将PVC线槽沿墙面上明敷或者在龙骨上吊顶内暗敷，线槽用自攻螺丝固定，间距不超过500mm，距离配电箱、设备、开关插座150mm处固定；
3、选择与图纸要求相匹配的电线穿入线槽内，盖好盖板防止电线裸露在空气中；
4、各分支接头处电线采用绞接法连接，室外接头采用高压防水胶布包扎后再用绝缘胶布包扎，配电箱内接线整齐美观，无绞线；
5、连接、包扎全部完成后，应进行自检和互检，检查无误以后进行线路绝缘电阻测试，合格以后方能通电调试；。
电线电缆敷设施工方案
电线电缆敷设施工方案一、前期准备工作1.调研和设计根据设计要求和现场实际情况，进行现场勘察和测量，确定电线、电缆敷设的路线和规格。
2.材料准备根据敷设路线和规格需求，准备好所需的电线、电缆、保护管道、连接器、固定件等材料。
3.施工人员培训组织施工人员进行相关的培训，确保他们了解施工方案、掌握正确的操作技巧、遵守施工安全规范。
二、现场施工流程1.清理施工区域清理施工区域的杂物和障碍物，确保施工区域整洁，并确保施工区域安全。
2.预留管沟根据设计要求，在需要敷设的区域打造管沟，确定好管沟的宽度和深度。
3.敷设管道将预留好的管道放入管沟中，根据需要进行连接和固定，确保管道不会移动和损坏。
4.敷设电缆将电缆从一端开始拉入管道中，通过推、拉的方式将电缆拉入管道，直到完全敷设完成。
5.固定电缆使用固定件将电缆固定在管道内，确保电缆不会松动或移位。
6.连接电缆根据需要，使用连接器将电缆连接起来，确保连接牢固。
7.测试电缆使用合适的测试仪器对敷设好的电缆进行测试，确保电缆的质量和功能满足要求。
8.整理工作场地清理施工现场的垃圾和杂物，保持工作场地整洁。
三、安全措施与注意事项1.安全设施在施工现场设置必要的安全警示标志和设施，确保施工人员的人身安全。
2.保护个人施工人员应穿戴好必要的个人防护用品，如安全帽、安全鞋、手套等。
3.避免损坏施工过程中要注意避免对电线、电缆和设备的损坏，如注意避免重物碰撞和挤压。
4.电气安全在敷设电线、电缆时，要确保断电，避免触电事故的发生。
5.施工阶段检查在施工过程中进行检查和监测，确保施工符合要求。
6.施工记录对施工过程进行详细记录，包括敷设的电线、电缆的规格、长度和连接方式等信息。
四、施工质量检查1.外观检查检查敷设的电线、电缆的外观质量，如有损坏或缺陷应及时更换。
2.连接检查检查连接器的质量和牢固程度，确保连接稳定可靠。
3.电气测试使用测试仪器对敷设好的电线、电缆进行电气测试，确保其电阻和绝缘电阻满足要求。
电线敷设施工方案
电线敷设施工方案电线敷设是指根据建筑物的需求和设计要求，在建筑物内、外敷设电线和电缆，使电力能够正常供应和运输。
下面是一个电线敷设施工方案的范例。
1. 工程概述：本工程是针对某一建筑物进行电线敷设工作，总面积约XXX 平方米。
施工任务包括室内电线敷设、室外电线敷设、设备安装等。
2. 施工前准备：（1）制定安全技术措施，包括工地的隔离、安全警示标识的设置，并组织工人进行安全培训。
（2）制定详细的施工方案，包括敷设路径、敷设方式等。
（3）购买所需的电线、电缆和配件。
确保其符合国家标准，并检查其质量。
3. 室内电线敷设：（1）首先，根据建筑物的设计图纸，确定室内电线敷设的路径。
根据需要，可以使用明线敷设或者暗线敷设。
（2）根据敷设路径，钻孔或开槽，将电线和电缆敷设在墙壁或地面内。
注意保持严格的线路分类，避免不同电压等级的电线混在一起。
（3）使用绝缘导管等材料对电线进行保护，确保电线的安全性和可靠性。
（4）在墙壁或地面之间安装电线插座和开关等设备，确保其位置符合设计要求。
4. 室外电线敷设：（1）根据外部环境和建筑物的设计要求，确定室外电线敷设的路径。
通常室外电线采用明敷方式。
（2）挖掘沟槽，将电线敷设在地下。
注意防水和防腐措施，确保电线的安全性和耐久性。
（3）在必要的地方设置电缆桥架和电缆槽等设备，保护电线免受外部的物理损坏。
（4）连接室内电线和室外电线，确保电力的传输畅通。
5. 设备安装：（1）根据建筑物的需求，安装电力仪表和配电箱等设备。
（2）根据需要，安装空调、照明、消防系统等设备，确保其与电线的连接牢固可靠。
6. 施工验收：（1）进行电线的测试，确保各线路符合设计要求，无短路和接地故障。
（2）检查设备的安装质量，确保其正常工作。
（3）清理工地，保持施工现场的整洁。
以上是一个电线敷设施工方案的基本内容，具体施工过程中还需根据实际情况进行调整和补充。
此方案仅供参考，具体施工过程中还需根据实际情况进行调整和补充。
电线电缆电线施工方案
电线电缆电线施工方案1. 背景电线电缆电线施工方案是为了确保电线电缆的安全施工，并保证施工过程中的顺利进行和质量控制。
2. 施工准备在进行电线电缆电线施工之前，需进行以下准备工作：- 确定施工地点- 准备所需的电线电缆材料和工具- 确定电线电缆的敷设路径和安装方案3. 施工步骤电线电缆电线施工的主要步骤如下：1. 清理施工地点：清除施工地点上的杂物和障碍物，确保施工安全。
2. 钻孔：根据电线电缆的敷设路径，在需要的位置上进行钻孔，用于通线和固定线缆。
3. 敷设电线电缆：将电线电缆沿着预定的敷设路径进行铺设，注意保持电线电缆的整洁和平整。
4. 连接电线电缆：根据电线电缆连接方式，进行电线电缆的连接工作。
5. 固定电线电缆：使用适当的固定装置将电线电缆固定在墙面或其他支撑物上，以保证其稳定性。
6. 绝缘处理：对电线电缆的绝缘部分进行处理，确保其绝缘性能符合要求。
7. 耐压测试：对电线电缆进行耐压试验，确保其质量和安全性。
8. 竣工验收：完成施工后，对电线电缆进行验收，确保其符合设计要求和标准。
4. 安全措施在进行电线电缆电线施工过程中，需注意以下安全措施：- 确保施工人员佩戴必要的个人防护装备，如手套、安全鞋等。
- 遵守电线电缆施工的相关规范和标准，确保施工质量和安全性。
- 尽量避免施工地点附近有可燃物和易爆物，减少安全风险。
- 施工过程中，严禁使用损坏的电线电缆，以免引起电击等事故。
- 施工完成后，清理施工现场，确保周围环境整洁。
5. 质量控制为保证电线电缆电线施工质量，可采用以下控制措施：- 施工前，进行现场勘察和评估，确定施工方案和要求。
- 施工过程中，进行严格的质量检查，确保施工符合相关标准和要求。
- 施工结束后，进行竣工验收，核对施工结果是否符合设计要求。
以上是电线电缆电线施工方案的基本内容，希望能对您的施工工作有所帮助。
如有任何疑问，请随时与我们联系。
电缆敷设施工方案(3)
电缆敷设施工方案(3)一、施工前准备在进行电缆敷设之前，需要做好充分的施工前准备工作，包括但不限于以下内容：1. 现场勘察在确定电缆敷设线路之前，需要进行详细的现场勘察工作，包括测量线路长度、地形地貌、土壤情况等，以确保施工顺利进行。
2. 材料准备根据电缆敷设的需求，提前准备好各类必要的材料和工具，包括电缆、管道、接头等，确保施工中不会因为材料不足而中断。
3. 安全措施在施工过程中，安全始终是第一位的。
施工前需要明确安全责任人，设置安全警示标识，配备好必要的安全设备，并对施工人员进行安全培训。
二、施工步骤1. 敷设管道首先，需要进行管道的敷设工作。
根据现场情况选择合适的管道类型，然后进行预埋或架空敷设。
2. 安装电缆在完成管道敷设后，开始安装电缆。
根据设计方案，将电缆逐段拉入管道中，并进行连接和固定。
3. 接线测试在完成电缆安装后，进行接线测试。
通过检查各个接头的连接情况和电缆的通断情况，确保电缆能正常通电。
4. 敷设保护层最后，进行电缆的保护工作。
可以在电缆外层加装保护套管或进行其他防护措施，以保护电缆不受外部环境的影响。
三、施工注意事项1. 施工质量在施工过程中，一定要确保施工质量。
电缆的接头应牢固可靠，保证电缆传输信号的稳定性和可靠性。
2. 施工进度合理安排施工进度，避免出现进度延误的情况。
在施工中及时解决各类问题，保证施工进度如期完成。
3. 环境保护施工结束后，要做好现场清理工作，尽可能减少对周围环境的影响，并确保施工区域的整洁和安全。
四、总结电缆的敷设工作虽然看似简单，但其中蕴含着许多细节和技术要求。
只有严格按照施工方案进行操作，以及不断提升施工质量和效率，才能确保电缆系统的正常运行和长久稳定。
希望以上电缆敷设的施工方案能对相关工作人员有所帮助，确保电缆敷设工程顺利完成。
电缆敷设施工方案三篇
电缆敷设施工方案三篇篇一：室外电缆敷设施工方案一.工程概述本工程为新建住宅小区工程，工程内容主要小区内强弱电及路灯电力电缆敷设工程。
直埋埋深为距地面净距0.8米以上，过道路和硬化地面时均穿钢管保护，保护管伸出路面1.0米。
埋深为距路面净距0.8米以上；与各种管道交叉和进入建筑物时均穿钢管保护。
二.编制依据及原则2.1．《招标文件》（JWZB-20XX-64）2.2．工程设计施工图纸。
2.3.现行国家、省、市工程建设有关文件2.4.《建筑安全生产监督管理规定》2.5.《建设工程施工现管理规定》2.6.《施工现场临时用电安全技术规范》2.7.《建筑电气工程施工质量验收规范》GB50303-20XX三.电缆敷设施工技术措施1、施工准备1.1设备及材料要求：所有材料规格型号及电压等级应符合设计要求，并有产品合格证。
每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。
电缆轴应完好无损。
电缆外观完好无损，铠装无锈蚀、无机械损伤，无明显皱折和扭曲现象。
油浸电缆应密封良好，无漏油及渗油现象。
橡套及塑料电缆外皮及绝缘层无老化及裂纹。
各种金属型钢不应有明显锈蚀，管内无毛刺。
所有紧固螺栓，均应采用镀锌件。
其它附属材料：电缆盖板、电缆标示桩、电缆标志牌、油漆、汽油、橡皮包布、黑包布等均应符合要求。
1.2主要机具：电动机具、敷设电缆用支架及轴、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、大麻绳、千斤顶。
绝缘摇表、皮尺、钢锯、手锤、扳手、电气焊工具、电工工具。
无线电对讲机（或简易电话）、手持扩音喇叭（有条件可采用多功能扩大机作通讯联络）。
1.3作业条件：土建工程应具备下列条件：预留孔洞、预埋件符合设计要求、预埋件安装牢固，强度合格。
放电缆用的脚手架搭设完毕，且符合安全要求，电缆沿线照明照度满足施工要求。
直埋电缆沟按图挖好，电缆井砌砖抹灰完毕，底砂铺完，并清除沟内杂物。
盖板及砂子运至沟旁。
2、操作工艺2.1准备工作：a.施工前应对电缆进行详细检查；规格、型号、截面、电压等级均符合设计要求，外观无扭曲、坏损及漏油、渗油等现象。
电线电缆敷设施工方案
电线电缆敷设施工方案一、前言1.1 背景介绍电线电缆敷设是建筑施工过程中必不可少的工作，它涉及到电力系统的正常运行，因此在施工前需制定详尽的敷设方案，以确保施工顺利进行。
1.2 目的本文旨在提供一套完整的电线电缆敷设施工方案，包括施工前的准备工作、敷设过程中的注意事项以及施工完毕后的验收标准，帮助施工人员高效、规范地完成电线电缆敷设工作。
二、施工前准备工作2.1 设计方案确认在开始电线电缆敷设之前，首先要确认设计方案，包括电线电缆的种类、规格、敷设路径等内容，并与设计方案一一核对，确保无误。
2.2 材料准备准备好必要的工具和材料，如电线、电缆、导管、固定夹等，保证施工过程中不会因材料短缺而耽误工期。
2.3 施工人员培训对施工人员进行必要的培训，包括电气知识、安全操作流程等内容，确保施工人员具备必要的技能和意识。
三、电线电缆敷设注意事项3.1 安全第一在敷设过程中，安全始终是第一位的，确保施工现场通风良好、无明火、无易燃物等安全条件，并佩戴必要的防护用具。
3.2 路径规划在敷设电线电缆时，要合理规划好敷设路径，避免与其他设备或管线发生干扰，同时保证电线电缆的整洁美观。
3.3 固定牢靠在敷设过程中要格外注意电线电缆的固定，使用固定夹、支架等固定设备，确保电线电缆不会因外力而移位或受损。
四、施工完毕验收标准4.1 外观检查完成电线电缆敷设后，首先要进行外观检查，确保电线电缆的整体外观完整、无损伤、无暴露等问题。
4.2 电气性能测试进行电气性能测试，检验电线电缆的传输性能是否符合要求，确保施工质量达标。
4.3 清理整理最后进行施工现场的清理整理工作，清除施工过程中产生的垃圾和余料，使现场保持整洁。
五、结语本文总结了电线电缆敷设的施工方案，从施工前的准备工作到敷设过程中的注意事项，再到施工完毕后的验收标准，每个环节都至关重要。
只有严格按照要求进行施工，才能确保电线电缆的敷设质量，保障电力系统的正常运行。
希望本文能为电线电缆敷设工作提供一定的参考和帮助。
电线电缆敷设施工方案
电线电缆敷设施工方案1.敷设前的准备工作（1）编制施工组织设计方案，明确施工任务、质量要求和施工进度；（2）检查电线电缆的材质和规格是否符合设计要求，并进行验收；（3）检查敷设线路的环境和场地条件，消除潜在的安全隐患；（4）准备必要的施工设备、工具和材料。
2.敷设线路的选择（1）根据设计要求和线路布局，确定敷设线路的走向和位置；（2）根据线路的特点和环境条件，选择适当的敷设方式，如架空敷设、地下敷设或管道敷设；（3）考虑到电线电缆的承载能力和防护要求，选择合适的敷设方式和材料。
3.架空线路的敷设（1）确认好架空线路的起点和终点，确定好杆塔的位置和数量；（2）按照设计要求，选择合适的线路杆塔并进行固定，注意杆塔的水平和垂直度；（3）拉设导线，保证导线的张力和弧垂符合设计要求，并进行牵引装置的安装；（4）安装各种附件，如绝缘子、避雷器和悬挂装置等；（5）在导线架设完成后，进行导线的调整和检测，确保导线的安全可靠。
4.地下线路的敷设（1）在施工场地进行挖槽，确定好地下线路的敷设路径；（2）按照设计要求，选择合适的地下线槽材料和尺寸，并进行施工；（3）敷设电缆，保证电缆的弯曲半径符合要求，并连接好电缆头和电缆尾；（4）电缆敷设后，进行填充和加固，确保电缆的固定和保护。
5.管道线路的敷设（1）沿着设计要求的路径进行管道敷设，保证管道的畅通和接口的牢固；（2）按照设计要求，选择合适的电线电缆和管道，进行敷设；（3）在敷设过程中，要注意电线电缆的保护，避免受到磨损和损坏；（4）敷设完毕后，进行管道的密封和标记，确保电线电缆的安全和可靠。
6.敷设后的检测和验收（1）对敷设的线路进行检测和调试，确保电线电缆运行正常；（2）对线路进行耐压试验，确保电线电缆的绝缘性能符合要求；（3）编制敷设记录和验收报告，归档保存。
7.安全和环境保护在敷设过程中，要遵守相关安全规定，做好安全防护工作，保护员工的身体健康和生命安全；同时，要做好环境保护工作，防止施工对环境造成污染。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电线、电缆线路敷设
(1)导线连接应符合下列要求。
1)导线在箱、盒内的连接宜采用压接法，可使用接线端子及铜（铝）套管、
线夹等连接，铜芯导线也可采用缠绕后搪锡的方法连接；单股铝芯线宜采用绝缘螺旋接线钮连接，禁止使用熔焊连接。
2)导线的电器具端子间的连接。
a.单股铜（铝）芯及导线截面为2.5mm2及以下的多股铜芯导线可直接连接，
但多股铜芯导线的线芯应先拧紧、搪锡后再连接。
b.多股铝芯导线及导线截面超过2.5mm2的多股铜芯导线应压接端子后再与
电气器具的端子连接（设备自带插接式的端子除外）。
3)铜、铝导线相连接应有可靠的过渡措施，可使用铜铝过渡端子、铜铝过
渡套管、铜铝过渡线夹等连接，铜、铝端子相连接时应将铜接线端子做搪锡处理。
4)使用压接法连接导线时，接线端子铜（铝）套管、压模的规格应与线芯截
面相符合。
5)铜芯导线及铜接线端子搪锡时不应使用酸性焊剂。
(2)线路中绝缘导体或裸导体的颜色标记：
1)交流三相线路：
L1相为黄色；L2相为绿色；L3相为红色；中性线为淡蓝色；保护地线（PE线）为黄绿相间颜色。
2)直流线路：
正极（+）为棕色；负极（-）为蓝色；接地中线为淡蓝色。
3)绿黄双色线只用于标记保护接地不能用于其它目的。
淡蓝色只用于中性线
或中间线。
4)颜色标志可用规定的颜色或用绝缘导体的绝缘颜色标记在导体的全部长度上，也可标记在所选择的易识别的位置上（如端部或或接触到的部位）。
(3)敷设前应按设计和实际路径计算每根电缆的长度，合理安排每盘电缆，减少电缆接头。
(4)在带电区域内敷设电缆，应有可靠的安全措施。
(5)电力电缆在终端头与接头附近宜留有备用长度。
(6)电缆敷设时，电缆应从盘的上端引出，不应使电缆在支架上及地面磨擦拖拉。
电缆上不得有铠装压扁、电缆绞拧、护层折裂等未消除的机械损伤。
(7)电力电缆接头的布置应符合下列要求：
1)并列敷设的电缆，其接头的位置宜相互错开。
2)电缆明敷时的接头，应用托板托置固定。
电缆最小弯曲半径表DQ5-2
注：表中D为电缆外径。
3)直埋电缆接头盒外面应有防止损伤的保护盒（环氧树脂接头盒除外）。
位于冻土层内的保护盒，盒内宜注以沥青。
(8)电缆敷设时应排列整齐，不宜交叉，加以固定，并及时装设樗牌。
(9)标志牌的装设应符合下列要求：
1)在电缆终端头、电缆接头、拐弯处、夹层内、隧道及竖井的两端、人井内等地方，电缆上应装设标志牌。
2)标志牌上应注明线路编号。
当无编号时，应写明电缆型号、规格及起迄地点；并联使用的电缆应有顺序号。
标志牌的字迹应清晰不易脱落。
3)标志牌规格宜统一。
樗牌应能防腐，挂装应牢固。
(10)在下列地方应将电缆加以固定：
1)垂直敷设或超过45°倾斜敷设的电缆在每个支架上；桥架上每隔2m处；
2)水平敷设的电缆，在电缆首末两端及转弯、电缆接头的两端处；当对电缆间距有要求时，每隔5~10m处；
3)单芯电缆的固定应符合设计要求。
(11)在下列地点，电缆应有一定机械强度的保护管或加装保护罩：
1)电缆进入建筑物、隧道、穿过楼板及墙壁处。
2)从沟道引至电杆、设备、墙外表面或屋内行人容易接近处，距地面高度2m
以下的一段。
3)其它可能受到机械伤的地方。
保护管埋入非混凝土地面的深度不应小于100mm；伸出建筑物散水坡的长度不应小于250mm。
保护罩根部不应高出地面。
(12)电缆的防火阻燃尚应采取下列措施：
1)在电缆穿过竖井、墙壁、楼板或进入电气盘、柜的孔洞处，用防火堵料密
实封堵。
2)在重要的电缆沟和隧道中，按要求分段或用软质耐火材料设置阻火墙。
3)对重要回路的电缆，可单独敷设于专门的沟道中或耐火封闭槽盒内，或对
其施加防火涂料、防火包带。
4)在电力电缆接头两侧及相邻电缆2~3m长的区段施加防火涂料或防火包
带。
5)采用耐火或阻燃型电缆。
（13）安全消防措施
1）所有施工人员进入施工现场，必须戴安全帽，穿绝缘鞋。
2米以上高空作业时，必须系好安全带。
脚手架上作业时，探头板两端必须固定牢固。
梯子上作业应有专人看护并有可靠的防滑措施。
2）现场施工严禁吸烟，各种油料、漆料要按规定地方堆放，设专人看护。
3）带电作业，需两人以上进行，穿绝缘鞋，防止触电，并备齐安全用具。
4）使用机械钻孔时，严禁带手套操作或手持工件进行操作。
对三级电源配电箱和手持式电动工具，应经常进行绝缘检查。
14 环保与文明施工
1）施工人员在工地期间不准喝酒.
2）施工现场要做到活完场清。
3）使用机具保持机况良好，机容整洁。
面对强大的对手，明知不敌，也要毅然亮剑，即使倒下，也要化成一座山。
