玻璃幕墙设计说明

一、工程概况
1、项目名称：铁力市丰润国际宾馆点式玻璃幕墙工程
2、建设地点：铁力市
3、设计单位：黑龙江鑫龙金属装饰工程有限公司
二、设计范围
1、点式玻璃幕墙
2、入口氟碳门

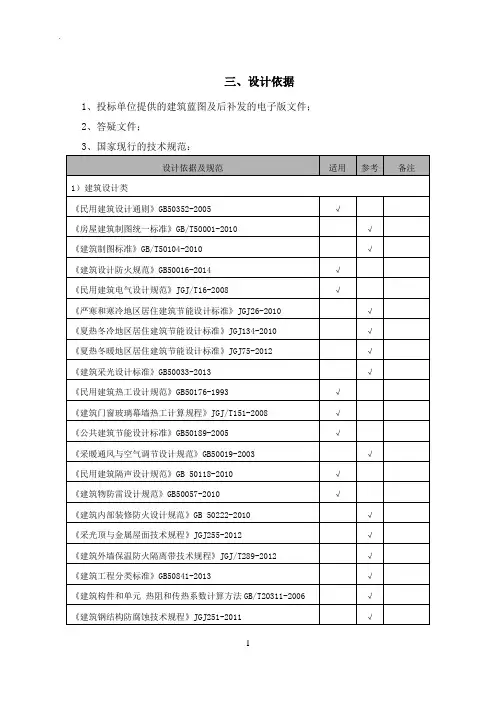

三、设计依据
（一）
（
四、建筑基本条件
抗震设防烈度为７度，设计基本地震加速度为0.10g；
50年遇基本风压值为0.40kn/m2；基本雪压值为0.35kn/m2；
3、主入口氟碳门：采用5mmft+6A+5mmft,玻璃采用汽车级5mm浮法玻璃。
玻璃制品须符合《建筑玻璃应用技术规范》（JGJ113-2009）、《幕墙用钢化玻璃与半钢化玻璃》（GB17841-99）、《着色玻璃》（GB/T18701-2002）、《夹层玻璃》（GB9962-88）、《浮法玻璃》（GB11614-99）、《中空玻璃》（GB11944-89）、《热反射玻璃》（JC693-1998）《建筑用安全玻璃窗防火玻璃》(GB15763.1-2001)等相关标准。
地面粗糙度类别为C类；
年平均最大温差按80.0C。计算；
结构允许误差值如下：
（1）外墙边（或周边）梁的水平位置（在平面图中），混凝土柱室外表面，混凝土楼板的外沿为＋25mm；
（2）楼板（边沿条件下）的垂直位置（在剖面中），边梁上翻梁顶部，下翻梁底部，边（或周边）梁底部＋25mm；
五、本方案图设计要点
4.连接件：所有构件的连接件均采用优质碳素结构钢制品或不锈钢制品；所有锚栓锚固后须加焊，以防松脱。
5．不锈钢：采用201材质不锈钢驳接爪。
a.玻璃在任一平面或曲面中发生玻璃尺寸最小值的15%的偏差
b.若热处理造成平行的波纹，任一峰点与平面的偏差不应超过0.13mm，相邻峰点的差异不应超过0.08mm。
所有钢化玻璃都需热均处理。
（三）
建筑硅酮结构胶、硅酮密封胶等选用优质产品。
同时，须符合《硅酮建筑密封胶》（GB/T14683－93）、《硅酮结构密封胶》（GB16776－97）等国家标准。
2、玻璃承重垫块、铝合金之间的隔热垫块：均采用邵氏硬度为85±5的硬质PVC塑料块或氯丁橡胶块，并应模压成形。玻璃垫块应放置在板块的二个1/4边长处，玻璃托片与承重垫块的长度应根据结构计算确定，但不应小于100mm。
3、两种不同金属（不锈钢除外）之间的防腐蚀垫片和幕墙横梁、立柱之间的防噪音胶垫：均采用邵氏硬度为60±5的氯丁橡胶。
本设计方案图根据建筑设计的施工图纸和建筑师的设计意图，结合工程实际情况进行的幕墙设计，注重建筑功能的体现，谋略在尽可能减少对自然环境干扰的前提下解决人工环境的功能、经济和美学问题，降低人工环境的自然支付成本，并进一步通过一系列合理的设计构筑人工自然来改良环境，在尊重自然的同时，积极地、创造性地推进自然人化环境，从而能够同时获得良好的自然、经济、和生态综合效益。
光学性能
由于建筑群体复杂，玻璃种类多样，窗大小各有不同,室内照度基本理想
隔音性能
金属板不应发出任何碰撞声，风的呼啸声或其它由于热位移、结构位移、层间位移压力造成的噪音。
室内外之间的隔音在标准层达到STC40
保温性能
采用玻璃u值≤1.9.
六、材料选用
（一）
钢材选用国内生产的优质产品。
玻璃幕墙立柱壁厚不小于4mm
生产厂商须提供其结构胶的变位能力数据和质量保证书。
（四）
1.密封垫块及密封胶条采用压模成型的三元乙丙橡胶、氯丁橡胶。
同时应符合国家现行标准《建筑橡胶密封垫预成实心硫化的结构密封垫用材料规范》们HG/T3099－1989和《工业橡胶板》GB/T5574－94的有关规定。
具体要求和做法
1、密封垫和密封胶条应采用黑色高密度的三元乙丙橡胶（EPDM），其延伸率＞20%、抗拉强度＞11Mpa，并且具有良好的抗臭氧及紫外光性能，能耐-50℃～150℃的温度，耐老化年限不小于30年。
建筑维护系统荷载
考虑地震荷载，并考虑这些荷载与500Pa风荷载组合。
平面内变形性能：
建筑幕墙板块对角位移值最小为3mm
建筑幕墙框架移值最小为20mm
雨蓬等板块对角位移值最小为4mm
气密性能
固定部分空气渗透量0.01 m3/m·h＜q≤0.05 m3/m·h。
水密性能
固定部分密封雨水渗漏性能1.0kN/m2＞p≥0.7kN/ m2。
玻璃质量控制:
玻璃生产厂家提供就此项目所用玻璃的产品保证书.
玻璃需整齐切边，边缘不得有明显缺陷（如拉毛，缺口及其它缺陷），不得有气泡，杂质，裂纹，波纹，凹陷及其它问题。需最大限度地减小变形，不得有任何局部玻璃质量问题千万的影象变形。
热处理的玻璃的边缘处理需为平倒角磨边先打磨小的边缘损坏。边缘损坏的最大直径不应超过2mm。任一片玻璃上不应随机出现超过四个这样的损坏。
钢材型号为140圆钢管。
钢材表面采用二遍防锈漆处理，表面金属油漆喷涂，颜色由建设单位决定，执行《建筑用钢材》（JG/T133-2000）等相关标准。
（二）
玻璃选用：1、点式玻璃幕墙：采用8mm+12A+10mm中空钢化玻璃。外片采用汽车级10mm浮法玻璃，内片选用汽车级8mm浮法玻璃。
2、点式玻璃雨棚：采用8mmft+1.14pvb+8mmft,玻璃采用汽车级8mm浮法玻璃。
（五）五金配件
1.幕墙窗开启扇所用的多点锁和支撑件等选用优质产品。
2.螺栓、螺丝采用国产优质产品。
（六）锚固件、紧固件、连接件
1.锚固件：采用优质碳素结构钢或不锈钢制品。
2.紧固件：钢结构连接采用不锈钢螺栓或焊接；铝型材连接采用不锈钢螺栓。钢结构与铝型材连接采用不锈钢螺栓。
3.防腐隔离垫片：采用橡胶垫片或采用聚四氟乙烯防腐、防噪音垫片。
